Лучшие акустические кабели для колонок

Выбор проводов

Какие нужны провода для акустики

Акустических систем имеется достаточно много, но одни имеют хорошее звучание, другие не очень, поэтому надо хорошо разбираться в оборудовании, чтобы подобрать качественный агрегат. Наибольшую роль в звучании акустической системы играют провода, которые передают качество звука к колонкам. Все провода должны быть надежно подключены к системе, иначе звук будет не совсем четкий.

Выбирая акустические провода, надо учитывать следующее:

  • Провода для аудиосистем изготавливают в строгом порядке, любой изъян на теле проводника может грозить серьезными неполадками.
  • Дефекты в изготовлении акустических проводов возникают довольно редко, система изготовления уже давно автоматизирована опытными мастерами.

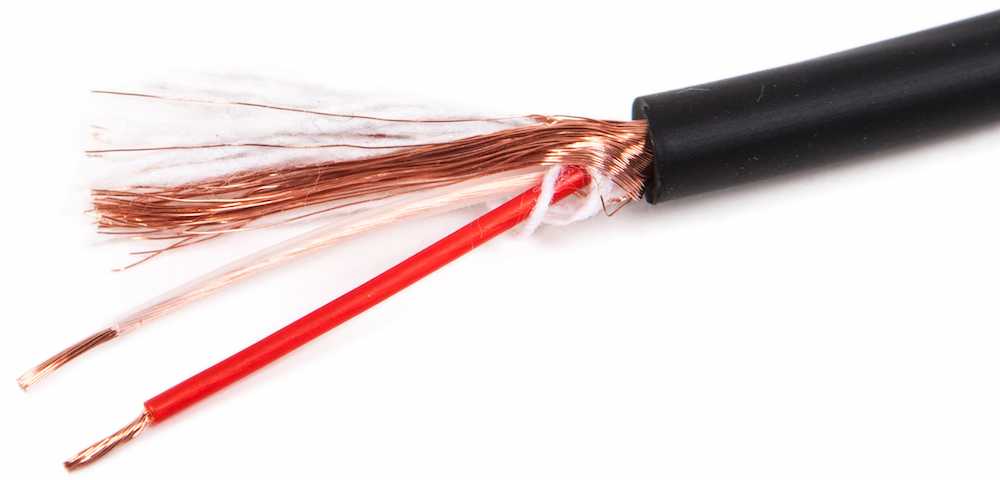

Акустический кабель

В основном акустические провода изготавливают из меди. Такой материал является наиболее удобным, он достаточно прочный, износостойкий. Такой материал идеально подойдет для акустики.
Бывают случаи, когда качество меди не соответствует техническим требованиям. Это говорит о том, что изготовители решили сэкономить на изготовлении оборудования и использовали «дешевую» медь

Поэтому при выборе акустики обязательно нужно обратить внимание на состояние проводов: они должны гнутся в свободном порядке. Если же имеются какие-либо затруднения в передвижении проводов, то, скорее всего, такое оборудование не пригодно для использования.

Кабель акустический

Нужно собственноручно проверить качество звука в аппарате. Если все в норме и никаких неполадок не имеется, то смело можно брать данный агрегат, который прослужит долгое время.

Виды проводников

Кроме медных кабелей, существуют и другие проводники:

Проводники из чистого серебра. Обычно такой материал используется только на дорогих приборах, которые полностью безопасны и имеют отличное качество звука. При использовании серебряных проводников, качество звука находится на высшем уровне. Издаваемым звуком хочется наслаждаться снова и снова. Это действительно качественные проводники, которые рекомендованы к применению.

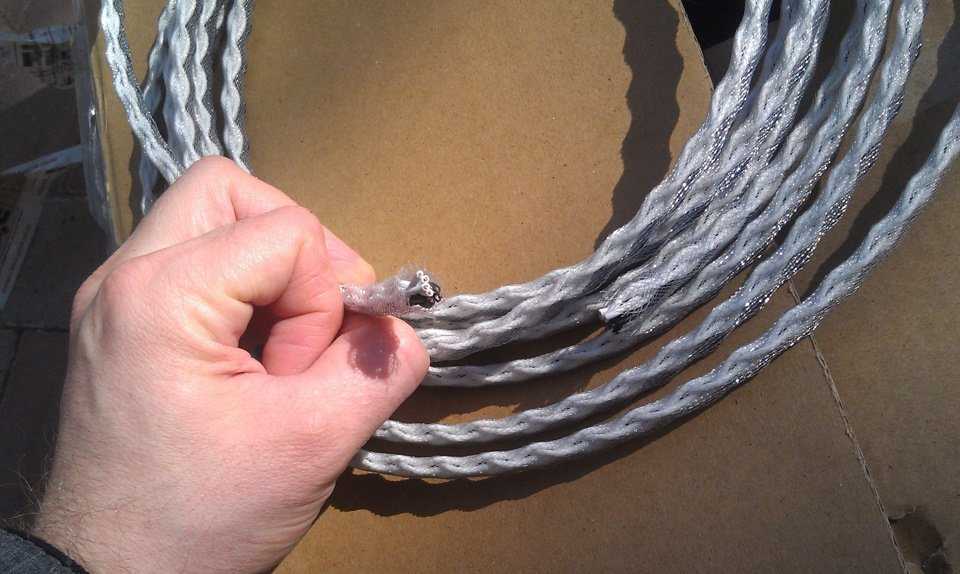

Акустические кабели из серебра

Материал для изоляции

Естественно, для того, чтобы обезопасить работу проводника, его нужно как следует защитить, то есть произвести качественную изоляцию. В качестве изоляции могут использовать самые разные материалы. В основном, специалисты применяют диэлектрики, они отлично защищают материал от здешних воздействий. Диэлектрики могут быть изготовлены совершенно по-разному.Итак:

  • Самый распространенный материал диэлектриков — это поливинилхлорид. Он достаточно прочный и способен работать под большими нагрузками.
  • Поливинилхлорид имеет разное строение. Диэлектрик из поливинилхлорида служит не совсем качественно. Все дело в том, что такой материал способен накапливать силовой заряд, который после основной подачи звука передается на колонки, в результате чего происходит некий всплеск. Аудиозапись начинает запинаться и передавать нечеткие звуки. Такой дефект встречается редко. В основном это происходит, когда диэлектрик полностью износился.

Типы акустических проводов

Всего есть два вида провода: одно- и многожильный акустический кабель. Второй вариант разделяется на отдельные три типа:

  1. Пучкообразный — жилы проводящие ток располагаются неравномерно, а в связи с этим появляется уязвимое место связанное с отражением сигнала.
  2. Концентрический — жилы располагаются ровно, а благодаря этому образуется круглое сечение акустического кабеля, благодаря чему провод имеет стабильное сопротивление и передает сигнал с минимальным процентом потерь.
  3. Веревочный — более совершенный тип вышеупомянутого концентрического кабеля с более высокими показателями гибкости. При укладке кабеля на крутых изгибах данное преимущество окажет незабываемую услугу.

Что до одножильного кабеля, так его можно похвалить за большую пропускную способность. Но с учетом крайне высокого уровня жесткости, эксплуатация кабеля в более компактной системе оценивается как проблематичная ситуация.

Изоляция

Для конструкции акустических кабелей критичны такие характеристики изоляционных материалов, как индекс качества изоляции (объемное сопротивление), константа диэлектрика и величина тангенциальной потери.

Ниже приведена таблица с электрическими характеристикам наиболее распространенных изоляционных материалов акустических кабелей.

Тефлон FEP PVC Полипропилен Полиэтилен LDPE
Величина объемного сопротивления (Ом*см2) Более 1018 1012-1015 6,5х1014 Более 1017
Константа диэлектрика (50-106Гц) 2,1  4 — 8 2,25 2,3
Величина тангенциальной потери диэлектрика (50-106Гц) 0,02-0,07 8 — 15 0,02 — 0,06 0,02-0,05

Сопротивление проводов

Важнейший параметр акустического кабеля – сопротивление. Это способность материи противодействовать движению электронов. Чем выше это свойство, тем ниже пропускная способность проводника.

Сопротивление провода зависит от его длины, площади поперечного сечения, а также от удельного сопротивления материала сердечника.

Ключевые электрические характеристики зависят от материала проводника. Самым распространенным проводящим ток металлом, применяемым в производстве акустических кабелей, является медь трех основных типов:

  • ТРС – грубой очистки для бюджетной акустики с невысокими требованиями к качеству звучания;
  • OFC – бескислородная для систем среднего класса с хорошими техническими показателями;
  • РСОСС – полученная в результате вытяжки расплава чистая медь.

Элитную технику и концертное оборудование могут укомплектовать проводами из серебра: благородные металлы пропускают ток значительно лучше, а Ag среди них сравнительно недорог.

Усовершенствование технологий стало причиной появления композитных (из нескольких металлов) и компонентных (из меди и углеродистых проводников) кабелей, продуктов с увеличенной кристаллической решеткой, оказывающих дополнительное влияние на качество звукопередачи.

В продаже можно встретить кабели с проводами из омедненного алюминия с характерным серебристым срезом. Свойства этого металла не позволяют добиться качественной звукопередачи, и единственным преимуществом его является низкая стоимость.

Характеристики

Как правило, проводящие сердечники изготавливают из меди. Этот материал идеально подходит, так как он износостойкий, точно передает все звуковые частоты. Используют как технически чистую медь в качестве бюджетного варианта, так и бескислородную, обладающую лучшей проводимостью. Самым хорошим, но и самым дорогим материалом является чистая медь, которая создает корректную звукопередачу.

Акустический кабель из чистой меди

Также сердечники производят из серебра. Этот вариант наименее популярен из-за высокой стоимости. Серебро имеет замечательную электропроводность, что гарантирует качество.

Обратите внимание! Помимо материала сердечника, большое значение имеет изоляция. От неё зависят срок эксплуатации, отсутствие помех и шумов

В качестве изоляции используют тефлон (самый подходящий, но редкий материал), полипропилен. Также широко распространен поливинилхлорид (ПВХ), к сожалению, уступающий по своим характеристикам и даже искажает звук.

Провод состоит из одной или нескольких токоведущих жил, но их количество и толщина не влияют на передачу звука, однако от этого зависит прочность. Чем больше жил и чем меньше их диаметр, тем эластичнее кабель.

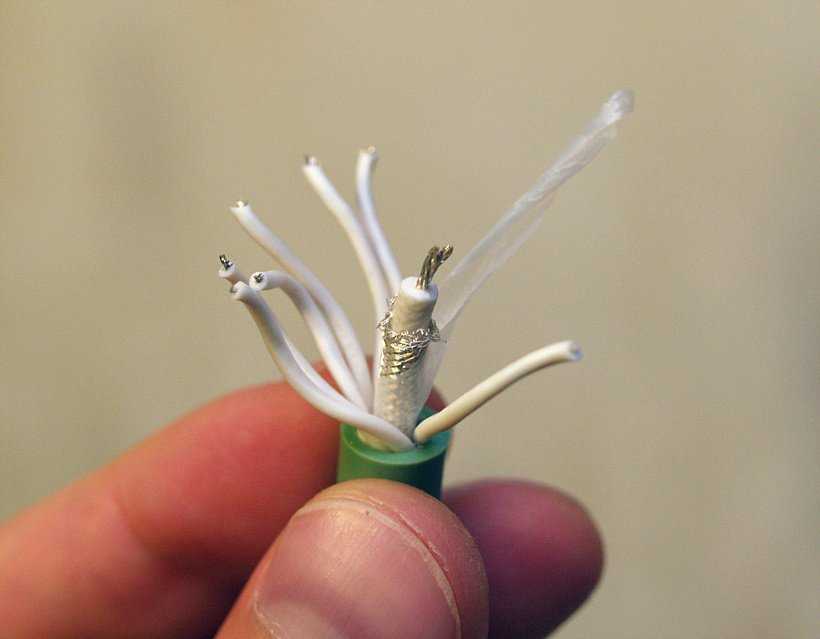

Акустический кабель может быть выполнен из нескольких жил

Сечение варьируется от 0,25 мм² до 4 мм². Выбирать толщину следует из собственных потребностей. В руководствах к аудиосистемам обычно указывается рекомендуемый калибр акустического кабеля. В ином случае необходимое сечение рассчитывают из сопротивления материала и самой колонки, длины провода и мощности усилителя. Недостаточно широкий кабель не будет передавать весь диапазон частот, что заметно повлияет на звучание. Однако чем толще провод, тем выше его стоимость.

Структура

Токопроводы аудиокабеля могут быть выполнены как из меди и ее сплавов, так и из алюминия с внешним медным покрытием. Число жил — от 2-х до 4-х. Изоляция выполняется из высококачественного ПВХ-материалов, как правило, чёрных цветов. Все звуковые провода обладают оболочкой с высокой гибкостью.

Структура кабеля для акустики

Снаружи расположен предохранительный экран из медной оплётки. Его главное назначение — уменьшение степени влияния наружных электромагнитных искажений в период передачи главного электрического сигнала. В таком случае, при соответствующей плотности наружной оплетки, коэффициент полезного действия системы защиты достигает максимального значения. На изоляции существует маркировочная метка, которая обозначает материал провода и его функциональные характеристики.

Среди главных свойств для аудиопровода нужно обозначить:

Предельное удельное сопротивление — 5% от всеобщего сопротивления полной системы;

  1. Эксплуатационный температурный интервал — от— 40 до + 60 С.
  2. Минимальный радиус изгиба при установке — наружных диаметров АК.
  3. Строительно-монтажная длина больше 25 м.
  4. Гарантия срока эксплуатации — более 10 лет.

Применение аудио кабеля

Что такое КДУ

Сечение акустического кабеля

КДУ называется число, показывающее, до какой степени усилитель способен вести контроль («гасить») за не совсем желательными движениями составляющей головки. Чем выше число, тем лучше.Рассмотрим некоторые особенности:

  • Одной из сложностей динамиков(см.Как выбрать динамики для автомагнитолы своими силами) является то, что для подвижной части (мембраны) любого динамического драйвера (даже для электростатического) характерна определенная масса. После начала движения этой мембраны она не переходит в состояние покоя даже после того, как действие движущей силы закончится. Это является одним из феноменальных аспектов, имеющих название «инерция» (наличие способности перемещающегося объекта продолжить движение), который может иметь огромное влияние на качество звучания системы. Поэтому чем выше ее жесткость, тем лучше система будет воспроизводить музыкальные композиции;
  • Чем больший вес имеет мембрана (в виде конуса для большинства динамиков), и чем большее число движений она воспроизводит, тем сильнее проявляется инерция, которая должна быть преодолена во время подачи сигнала.

Выбор сечения акустического кабеля

Принцип работы кабеля

Основное преимущество акустического кабеля заключается в передаче сигнала без единых искажений. Обычно когда провод низкого качество, получаемый сигнал на выходе деформируется, появляются посторонние шумы, снижается мощность. А сам провод начинает чрезмерно нагреваться из-за образующейся энергии. Фактически, качественный сигнал переходит к усилителю, а оттуда к «ухудшителю». И в конечном итоге мы получаем отвратительное звучание. Поэтому следует покупать только качественные акустические провода.

Но если углубиться в детали, то можно подчеркнуть полезность меди в этом вопросе. Именно она сохраняет акустическую проводимость. Тем не менее и этот элемент не всегда поставляется в наилучшем виде. Мы говорим только про очищенный материал. Дорогие варианты вмещают в себе композитные жилы. Их производят только из качественного и разнообразного металла (олово, серебро). Таким образом достигается высокий уровень практичности и совершенства акустического кабеля.

Чтобы на внутренний сигнал не шло влияние извне, провод покрывают специальной изоляцией. От нее зависит срок эксплуатации, прочность, защита от механических воздействий. Для покрытия могут использоваться самые разные материалы, лишь бы они плохо проводили электрический ток. Самым распространенным выбором большинства служит тефлоновая изоляция. Не особо пользуется спросом полипропиленовое приспособление.

Кабели бывают разные

Один из наиболее распространенных кабелей, с которыми приходится сталкиваться бытовым потребителям и профессионалам, — коаксиальный. Его название происходит от латинских «сo» — «вместе» и «аxis» — «Ось» (т. е. перевести названия можно как «соосный»). Технически коаксиальный кабель представляет собой цилиндрический проводник, состоящий из центральной жилы, заключенной в изоляционный материал (диэлектрик), экранирующей составляющей в виде металлической оплетки и внешней оболочки. Если кабель, кроме металлической оплетки, имеет еще и слой фольги, тогда он называется кабелем с двойным экранированием. В качестве диэлектрического наполнителя и оболочки кабеля могут применяться полистирол, полиэтилен, поливинилхлорид или фторопласт.Коаксиальный кабель

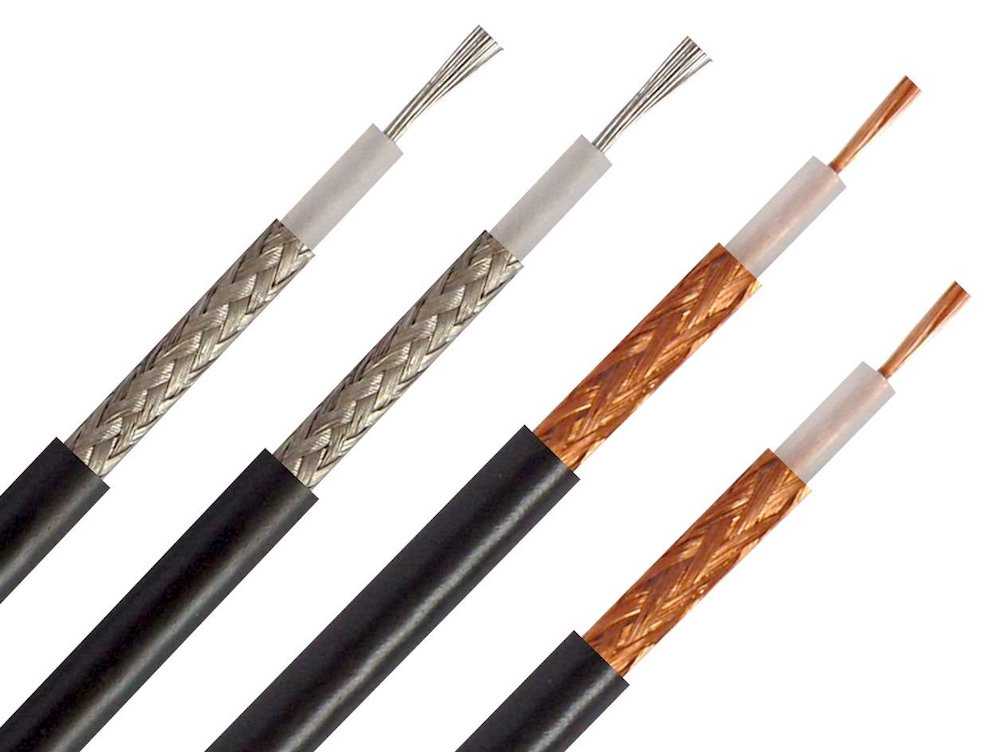

Коаксиальный кабель предназначен для передачи цифровых и аналоговых сигналов в небалансных (несимметричных) цепях. Теоретически сигнал, распространяющийся по этому кабелю, не должен ни выходить за его пределы, ни контактировать с внешними полями, однако на практике дело обстоит иначе: в частности, вполне реальны помехи от любого источника переменного магнитного поля, например, от трансформатора блока питания. Еще один источник помех определяют конструктивные особенности: экранирующая оплетка такого кабеля соединяется не только с корпусом прибора, защищая сигнальную жилу от помех — по ней передается и полезный сигнал. В этом и заключается недостаток конструкции: в некоторых ситуациях при наличии внешних помех они проникают на экранную оплетку и, естественно, сказываются на качестве сигнала.
Кабели такого типа характеризуются следующими электрическими параметрами: волновое сопротивление, индуктивность, зависимость затухания сигнала в кабеле от его частоты и т.д.Кабель «витая пара»
Еще один тип кабеля — так называемая «витая пара» (от английского «twisted pair»). Самый простой пример такого кабеля — скрученные по всей длине два провода: при этом шаг свивания (расстояние между местами скручивания) должен быть как можно меньше. Это напрямую влияет на защиту такого кабеля от помех. Если эту простейшую «витую пару» защитить экранированной оплеткой (экранировать), то получится кабель для балансного соединения двух единиц оборудования. Дополнительной защитой от помех как раз и стал экран, который соединяется с корпусом либо источника, либо приемника аудиосигнала. По экранной оплетке в данном виде кабеля не проходит ток сигнальной цепи. С помощью таких кабелей можно выполнять симметричное (балансное) подключение, защищенность от помех у них выше, чем у коаксиальных, так что по ним можно передавать сигналы с достаточно низким уровнем — к примеру, от микрофона. Характеризуются они при этом теми же самыми электрическими параметрами.
Бурное развитие цифровых технологий добавило много новых типов кабелей, которые соединяют компьютерные серийные шины с цифровыми рекордерами, процессорами, видеооборудованием и остальной техникой. К примеру, появились оптические аудиокабели с целым рядом преимуществ при передаче цифровых сигналов перед коаксиальным:
— оптика обладает способностью передавать гораздо больший объем цифровой информации;
— оптоволокно позволяет сделать качественную «развязку» между двумя аудиокомпонентами: в данном случае практически не будет помех и наводок.
Предназначена оптика для подключения, к примеру, CD или DVD-проигрывателя, но у нее есть и серьезный недостаток: качественный оптоволоконный кабель стоит недешево, как и его подключение. Если в студии бюджетное оборудование, очень часто вместо оптического кабеля выбирают более дешевый коаксиальный кабель.

Что это такое

Главная особенность такого кабеля в том, что он должен передать к динамику аудиосигнал без искажения, этим он будет отличаться от обычной проводниковой продукции. Если изделие некачественное, на выходе получится искаженное звучание с фоновым шумом или с низким мощностным сигналом. Это происходит из-за того, что доля энергии звука будет направлена на нагрев АК. Чтобы сохранить качество сигнала, применяют специальный кабель для акустики.

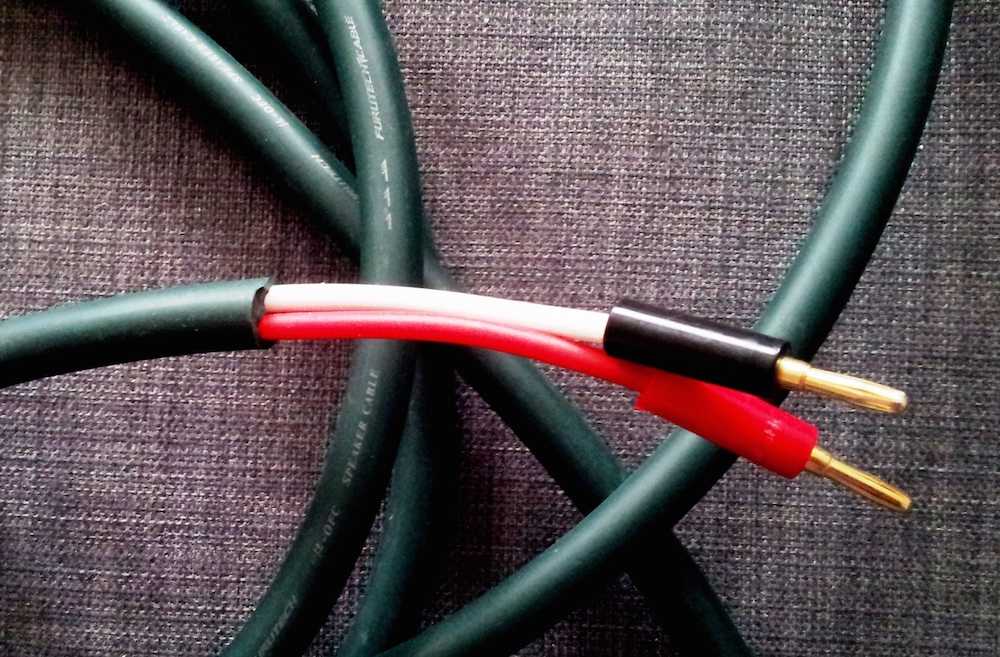

Бухта кабеля для акустики

Для максимальной сохранности акустическойпроводимости оптимален токопровод, выполненный из очищенной меди. В дорогостоящих изделиях зачастую применяются композитные жилы из разных металлов. К примеру, на токопроводы из меди напыляется олово либо серебро. Вследствие такой модернизации провода становятся почти совершенными.

Тем не менее, «чистый» аудиосигнал может быть испорчен шумовыми полями вне устройства. Именно поэтому АК покрывают защитной изоляцией. В качестве изоляционных материалов используют разное сырье, при условии, что оно относится к превосходным диэлектрикам.

Важно! Наиболее перспективным вариантом считается тефлоновый изоляционный материал, немного хуже работают полипропиленовые составы. Их применяют для недорогих проводниковых изделий, в системах, где разница в качестве не будет так ощутима

Распределяем кабели по назначению

Довольно-таки условно все виды кабелей можно разделить по возможности их использования.Акустические кабели (в английском варианте «speaker cable»), соединяющие выходы усилителей мощности и акустические системы. Основное требование к ним — достаточно большой диаметр проводников, так как по ним протекают токи, достигающие нескольких ампер. Проводники кабелей изготавливаются из бескислородной меди, многожильными. Данные изделия представляют собой неэкранированные двухпроводные кабели, имеющие на концах разъемы типа SpeakON (разработаны швейцарской компанией Neutrik для профессиональных аудиосистем). Бюджетные варианты могут комплектоваться разъемами «банан» («banana»), Binding Post и т.д.Акустические кабели​Микрофонные кабели состоят из двух центральных (сигнальных) проводов в изоляции, экрана и внешней оболочки. Сигнальные провода свиты между собой и представляют собой традиционную «витую пару»: именно в микрофонных кабелях часто применяется двойная экранизация. Сечение центральных проводов кабеля может колебаться от 0,14 до 0,5 мм². При выборе типа кабеля обычно исходят из длины линии трансляции сигнала и применяемого оборудования, микрофонные кабели могут быть объединены в мультикоры, если их количество велико.Микрофонные кабели​Межблочные кабели предназначены для передачи аналоговых сигналов низкого уровня. Они соединяют аудиовыходы и аудиовходы аппаратуры и могут быть двух видов: симметричные и несимметричные. Симметричные чаще используются для подключения оборудования, где шумы и наводки должны быть минимизированы. Заканчиваются они разъемами типа XLR или TRS. Несимметричный кабель обычно заканчивается RCA-разъемом (иногда в быту его называют «тюльпан»).Межблочные кабели​Силовые кабели, соединяющие аппаратуру с сетью электропитания, должны без нагрева и замыканий выдерживать довольно большие токи, быть устойчивыми к перемещениям, изгибаниям и прочим нагрузкам. Комплектуются разъемами PowerCON (все той же фирмы Neutrik), PCE (Австрия, дополнительно к студийным кабелям выпускается серия Midnight специально для сценической работы).Силовые кабели​
Еще один вид кабелей — многоканальные (snake cable, часто употребляется название «мультикор», «мультикорный кабель»). Они состоят из нескольких одиночных кабелей, заключенных в одну общую изоляционную оболочку, применяются для многоканальной передачи аналоговых и цифровых сигналов. Для придания мультикорам прочности на растяжение под изоляцию добавляется пластиковый шнур. Набор одиночных кабелей в мультикоре может быть разнообразным. Как правило, на одном конце мультикора можно видеть множество различных разъемов (по числу каналов). На противоположном конце находится металлическая коробка, в которой закреплена панель с «гнездами» под разъемы. Существует также тип мультикоров для студий, где разделение различных кабелей необходимо для подключения студийного оборудования. Экранирование и изоляция одиночных кабелей могут быть как индивидуальными, что хорошо, так и общими, что плохо из-за невозможности разделения общих проводов для отдельных каналов передачи. Это стоит учитывать при покупке данного.Многоканальные кабели

Строение проводов, стандартные входы и подключение

Сориентироваться в многообразии доступных вариантов и выбрать наиболее подходящий кабель для подключения колонок помогут знания о строении акустических проводов, клеммах и разъемах, а также о готовых решениях, предлагаемых производителями и не требующих доработки.

Watch this video on YouTube

Типы акустических проводов

Провода для передачи аудиосигнала могут состоять из одной или нескольких жил. Высокая жесткость одножильных проводов делает их применение в компактных аудиосистемах проблематичным, однако они обладают наибольшей пропускной способностью, что безусловно положительно влияет на качество звукопередачи.

Многожильные акустические провода могут иметь пучкообразное, концентрическое и веревочное устройство, обеспечивающие кабелю определенную гибкость.

В типологии акустических кабелей для колонок наиболее известными разновидностями являются:

  • симметричный (чаще всего микрофонный) – два многожильных проводника в проводящем экране;
  • несимметричный (для бытовой, компьютерной техники и музыкальных инструментов) – с экранированной центральной жилой;
  • параллельный – два изолированных многожильных проводника;
  • коаксиальный (для применения с питающими проводами) – с повышенной защитой от внешних помех.

Акустический кабель витая пара

Витой кабель, или «витая пара», – особый тип акустического кабеля. В нем воплощаются разнообразные варианты переплетения как монолитных, так и многожильных проводников. Некоторые модели витой пары оснащены сложным экранированием для существенного улучшения качества сигнала.

Клеммы и разъемы

Сочетание коннекторов и терминалов зависит от назначения системы. Для установки автомобильных аудиосистем чаще всего применяется U-образная клемма с изоляционным кожухом для защиты, на низкочастотных динамиках и домашней Hi-Fi аппаратуре – винтовые зажимы, рассчитанные на подключение оголенного провода, а профессиональные акустические и звукозаписывающие системы комплектуются винтовыми клеммами.

При выборе акустического кабеля без обжима и наконечников можно оставить провод оголенным или подобрать коннекторы: штыревые (игольчатые), типа «лопатка», одинарные или двойные «бананы».

Колонки обычно снабжаются одним из двух типов разъемов – пружинными зажимами или винтовыми клеммами.

Пружинные максимально просты в работе: нажмите на зажим, вставьте провод динамика и отпустите, – механизм сам удерживает провод.

Винтовые клеммы обеспечивают очень прочное соединение. Кабель подключается через шток клеммы, под гайкой располагается отверстие под оголенный провод и штыревой разъем.

Готовые решения

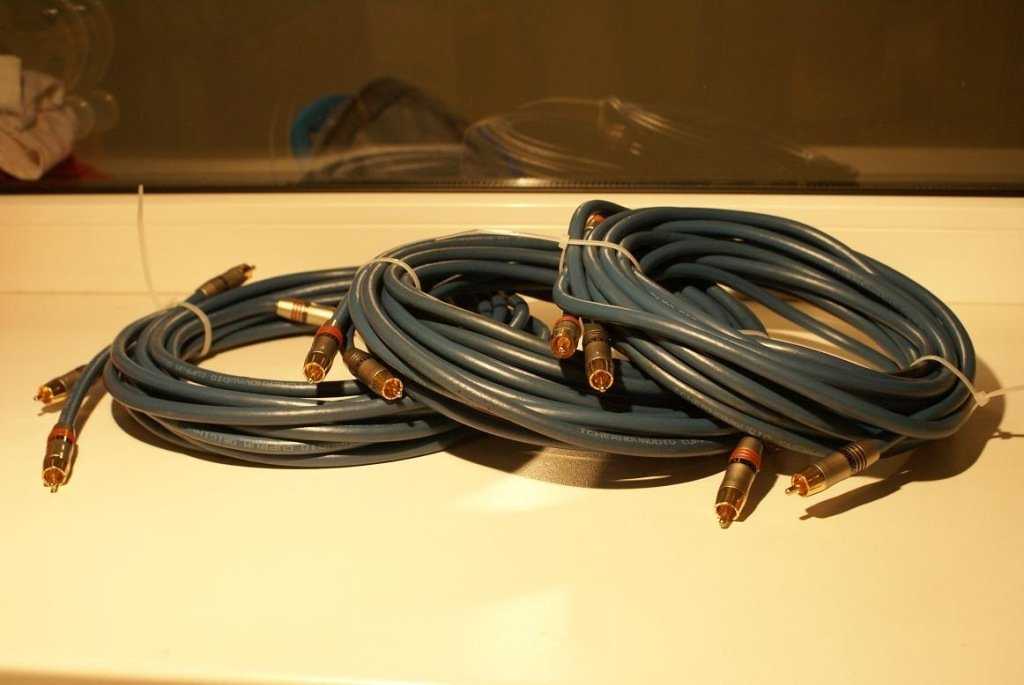

Если звуковая система оснащена закрытыми гнездами вместо клеммников, потребуется готовый акустический кабель, выбор которых на рынке достаточно широк.

Многие системы оснащены гнездами под тюльпан – удобное соединение высокой надежности. Для подключения к звуковой карте компьютера используется кабель мини-джек – тюльпан. Готовые аудиосистемы заводской комплектации маркируются цифрами «2.0», «2,1», «5,1», «7,1», обозначающими количество и тип колонок: первая цифра указывает, сколько высоко- и среднечастотных выходов имеет усилитель, вторая обозначает наличие сабвуфера для воспроизведения низких частот.

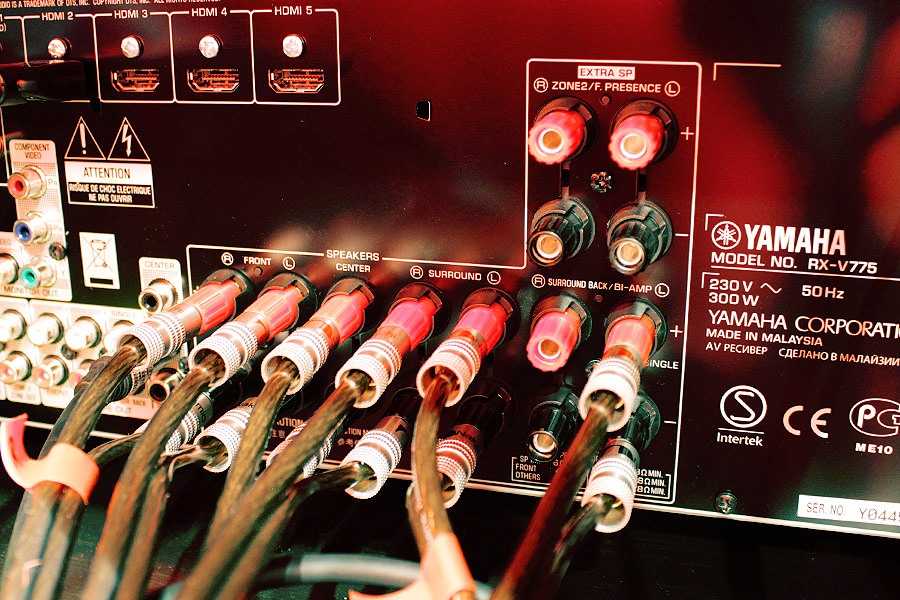

Подключение динамиков

Подключить колонки к аудиосистеме несложно: достаточно следовать рекомендациям производителя, соблюдать последовательность и соответствие компонентов по показателю полярности.

Схемы подключения колонок:

  • моновайринг (двухпроводное) – последовательная коммутация соединительного кабеля к разъемам высоких и низких частот;
  • бивайринг (четырехпроводное) – подключение двух динамиков к одному усилителю отдельными кабелями;
  • биампинг (к двум усилителям) – соединение отдельных усилителей мощности для низкочастотных и высокочастотных сигналов.

Для каждого типа усилительного блока допустимо подключение определенного количества динамиков, которые подбираются в соответствии с сопроводительной схемой, на которой наглядно отражаются все выводы проводов. Соблюдение всех рекомендаций гарантирует качественный результат.
