Как избежать самых популярных ошибок при устройстве ушп

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.

Есть и другие детали, о которых следует помнить

Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха

Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.

УШП – один из самых энергоэффективных фундаментов

Внимание к деталям и правилам позволят в короткие сроки возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой

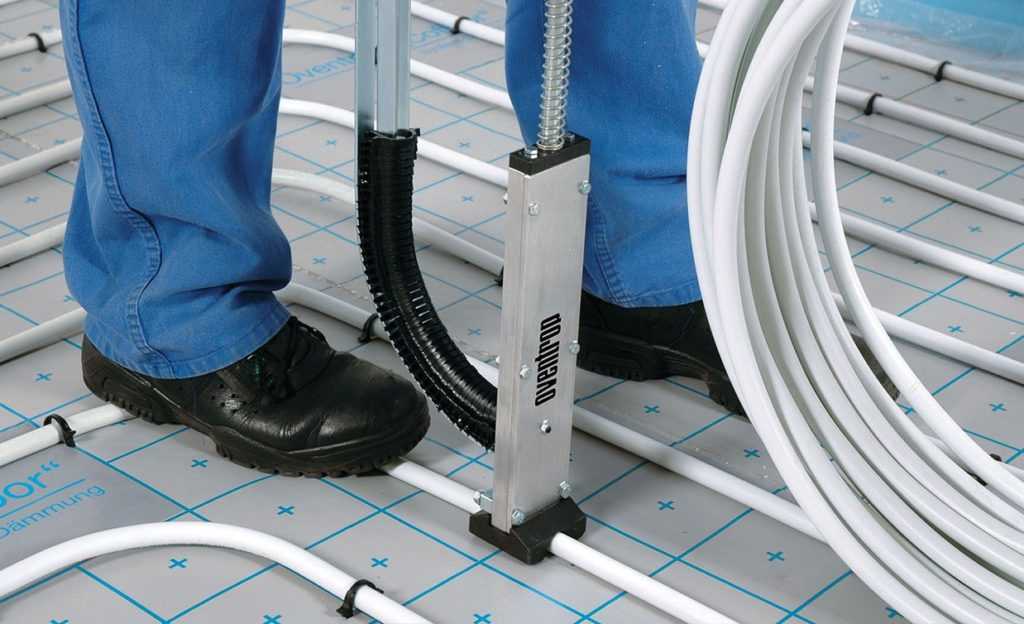

Монтаж труб теплого пола;

Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.

Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем. И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.

Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 м.кв. Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.

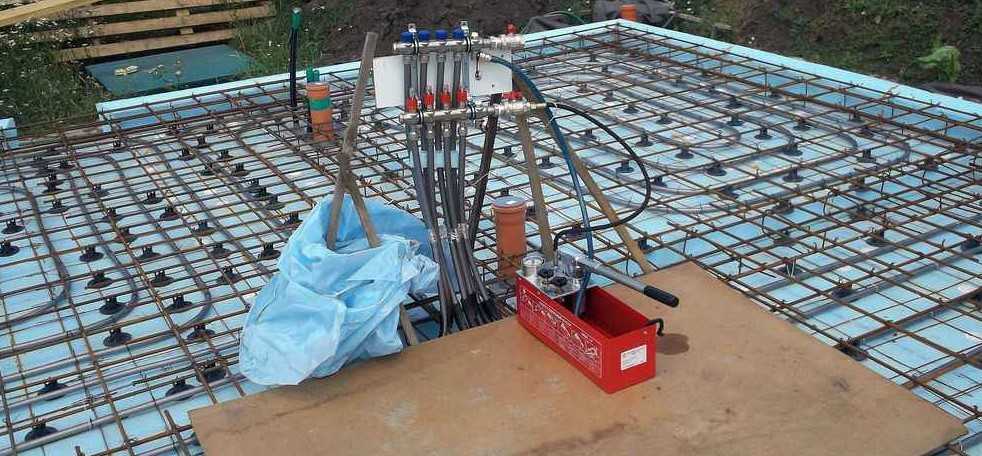

Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).

При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.

Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).

Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала

Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.

Сравнение УШП с ленточным фундаментом

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей.

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Перекрытие по деревянным балкам

Доски около 2 кубов по 7000 рублей = 14000 рублей.
Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей. (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации

Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.

В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды

Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример –XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10% деформации и 200 кПа при 2% деформации.

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента

Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.

Теплоизоляция любит счет

В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.

После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.

Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком

При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет»

Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.

Итак, сколько же стоит УШП?

Нужно различать под какой дом делается фундамент и на каких грунтах.

УШП для дома из пеноблоков

Для расчета возьмем двухэтажный дом из пеноблока с толщиной несущих стен 200 мм и со слабыми грунтами в Московской области, где глубина промерзания не менее 135 см. Смотрим в таблицу раздела Подошва R403.1 Для слабых грунтов и 2-х этажей ширина подошвы должна быть не менее 620 мм, высота 200 мм. Для дома 10×10 м периметр плюс две внутренних подошвы будет 10 × 4 + 10 × 2 = 60 м. Для Московской области глубина от низа пола для мелкозаглубленных утепленных фундаментов должна быть не менее 500 мм. При этом при заливке одновременно с полом «ноги» плиты расширяют в верхней части, увеличивая расход бетона приблизительно на 1/3. Объем бетона для ленты будет 60 × 0.5 × 0.62 × 1.3 = 24.2 м³. (Площадь ленты будет 60 × 0.62 = 37.2 м²). Объем бетона на плиту будет 10 × 10 × 0.1 = 10 м³. Итого на двухэтажный дом из пеноблока понадобится 34,2 м³ бетона (3400 р/м³). Стоимость бетона: 117.000 руб

Арматура укладывается только в стены фундамента, а в пол кладется сетка. Для армирования ленты необходимо 6 длин стен фундамента плюс немного для связей. Приблизительно необходимо 300 м арматуры №12. х 0.88 кг, то есть чуть более 264 кг. (24000р/тонна) Стоимость арматуры: 6.340 руб

Сетка сварная под стяжку в 2 слоя 200 м² × 250 руб/м² = 50.000 рублей

Далее, по правилам, под ленту фундамента и под отмостку делается подушка из гравия или щебня (не песка), толщиной не менее 10 см. Поскольку для Московской области ширина утепления отмостки по углам должна быть не менее 90 см, то площадь засыпки гравия под фундамент будет (10+1.8)²=144 м² или 14,4 м³ гравия. Под пол гравийная подушка должна быть толще, если высота плиты от уровня земли будет 30 см, то толщина засыпки будет 20 см (при условии, что толщина утеплителя под полом будет 300 мм). Площадь подушки будет 100 м² — 37 м² = 63 м². Объем гравия на подушку под полом будет 63 × 0.2 = 13 м³. Всего понадобится гравия не меньше 28 м³ — около трех средних камазов (1800 руб/м³). Стоимость гравия: 50.400 руб

Далее — утеплитель. Минимальная толщина утеплителя для Московской области должна быть 7 см (чуть больше 6 см). При этом горизонтальное утепление делают только из XPS большой плотности. Считаем объем. Под плиту в Швеции обычно укладывают до 300 мм утеплителя, 63 м² (площадь плиты за минусом стенок). Нам потребуется около 19 м³ экструдированного пенополистирола. На утепление наружных стен, подошвы и отмостки понадобится (площадь засыпки гравия 144 м² минус 63 м²) 81 × 0.1=8.1 м³. Итого необходимое количество листов экструдированного пенополистирола около 27 м³ (6200 рублей) или 167400 рублей. Для вертикального утепления периметра фундамента понадобится 40 × 0,6 м =24 м³ пенополистирола (3800 руб/м³) или 91200 рублей.

Стоимость утеплителя: 258.600 руб.(с учетом отходов)

По самым скромным подсчетам стоимость материалов для УШП под двухэтажный дом из пеноблоков 10х10 м составит около 482.400 рублей.

Плиты на замок

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка

Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола.

L-блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
амортизация пучения почвы в результате морозов;
теплоизоляция основной бетонной плиты фундамента;
сочетание утеплённой отмостки и дренажа;
фундамент подходит для любого типа почв;
простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
песок является не пучинистым грунтом и необходим для устойчивости конструкции;
утеплитель обеспечивает теплоизоляцию здания со стороны пола;
гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
ещё один слой утеплителя усиливает защиту конструкции;
арматурная сетка необходима для хорошего сцепления бетона;
бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Подготовка основания материка под конструкцию УШП утепленной шведской плиты.

При подготовке к данному этапу необходимо разметить участок и обозначить границы дома. От границ дома прибавить в каждую сторону дополнительно расстояние, которое потребуется под отмостку и дренажную систему отвода воды. Примерно около 2-х метров в каждую сторону.

По выставленным маякам начинает работать экскаватор

На данном этапе важно извлечь весь плодородный слой почвы. В нем содержится много органических элементов

Он со временем будет перегнивать, что даст усадку. Плюс ко всему плодородный слой является «домом» для различных насекомых, червей, грызунов и пр. В общем убираем его и выравниваем им участок если это требуется — нет вывозим или продаем.

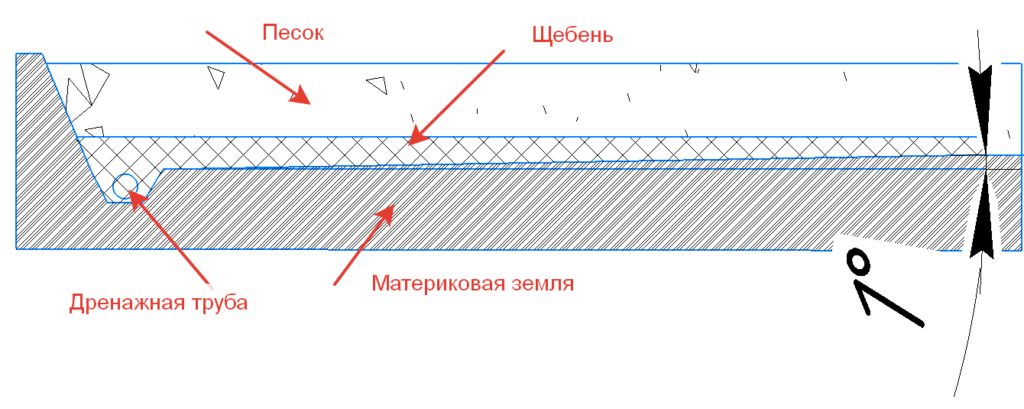

Дойдя до слоя глины важно сформировать небольшой уклон от центра к периметру границ с уклоном около 1% (1 см на метр). При такой разуклонке воды будут стекать по материковому слою глины в дренажную систему

После работы экскаватора необходимо уплотнить дополнительно основание при помощи тяжелой виброплиты (не менее 200 кг) в 4-5 проходов.

Технология монтажа утепленной шведской плиты

Армировочная металлическая сетка устанавливается строго по уровню

Перед началом строительства необходимо провести все необходимые расчеты и исследования. По их результатам определяется возможность применения на участке утепленной шведской плиты. Проблемы при эксплуатации этого материала могут возникнуть из-за несоблюдения технологии монтажа.

Работы выполняются в определенной последовательности:

подготовка грунта;
укладка геотекстиля;
монтаж закладных;
устройство подушки их песка и гравия;
монтаж опалубки;
гидроизоляция;
укладка утеплителя;
армирование;
устройство системы «теплый пол»;
монтаж каркаса;
заливка фундамента и отмостки.

Технология утепления шведской плитой начинается с точного замера для того, чтобы можно было снять верхний слой грунта до требуемой глубины. Для этого не нужно выполнять грандиозные работы и применять дополнительную технику, это достаточно простая работа. Затем необходимо уложить геотекстиль. Следующий этап начинается с монтажа закладных. Они необходимы для подвода систем канализации, водоснабжения, отопления и электроэнергии. На геотекстиль укладывается слой гравия, а затем второй слой песка и все плотно утрамбовывается. Общая толщина слоев должна составлять не менее 30 см. Затем из фибролитовых плит устанавливается опалубка и укладывается слой гидроизоляции.

Утеплитель (пенополистирол) укладывается на песчаную подушку.

В качестве утеплителя может использоваться пенополистирол XPS или ЭППС 100 мм. Он укладывается под основание фундамента. Дополнительно пеноплекс устанавливается на боковые части фундамента УШП утепленной шведской плиты. Следующим этап – это монтаж армирующей сетки, она крепится на металлические подставки. На арматуру крепится система «теплый пол», которая включает в себя разводку труб в полу по маякам. Затем трубы присоединяются к коллектору – специальный распределитель потоков теплоносителя в системе отопления с герметичным расширительным баком. Трубы предварительно следует накачать воздухом. Если этого не сделать, то они могут деформироваться после заливки бетоном.

Затем устанавливается арматурный каркас и заливается стяжка. После этого все тщательно утрамбовывается, выравнивается и оставляется на 5 часов до застывания, только тогда снимается опалубка

При работе с утепленной шведской плитой, по отзывам крайне важно не ошибиться и досконально соблюдать технологию. Любое отклонение от инструкции может быть фатальным, а переделать ошибку будет уже невозможно. Для того чтобы разобраться во всех тонкостях монтажа утепленной шведской плиты, смотрите видео ниже

Оно поможет избежать нелепых ошибок:

Для того чтобы разобраться во всех тонкостях монтажа утепленной шведской плиты, смотрите видео ниже. Оно поможет избежать нелепых ошибок:

Некоторые моменты, которые следует учитывать при монтаже утепленной шведской плиты:

правильное подключение коммуникаций;
подключение к коллектору;
произвести контроль проделанной работы перед заливкой бетоном;
облицевать готовый фундамент.

Необходимо заранее рассчитать расположение водопровода, канализации и электрических кабелей, ведь после окончания что-то изменить будет крайне затруднительно, а порой, вообще, невозможно. Также нужно проверить горизонтальное расположение всех труб по отметкам. После установки труб подключается коллектор, который монтируется на металлические стержни.

После монтажа труб, система проверяется на герметичность под давлением. Проводится так называемая опрессовка системы отопления. Промежуточный контроль перед заливкой бетона нужен для того, чтоб можно было вовремя исправить ошибки. Перед заливкой стяжки с рабочей поверхности убирается видимый мусор. Затем все выводы труб нужно закрыть заглушками, чтоб внутрь не попала бетонная смесь. После заливки проводятся финишные работы: бетонная поверхность облицовывается плиткой или покрывается штукатуркой.

Зачем УШП дренаж

Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод

Специфика самостоятельного выполнения работ

Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:

Произведите разметку периметра, очистите площадку.
Удалите плодородный слой грунта толщиной 0,3–0,4 м.
Подготовьте песчаную подушку толщиной 20 см.
Уложите дренажные трубы для осушения участка.
Постелите геотекстильную ткань.
Произведите монтаж инженерных коммуникаций.
Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
Установите опалубку по контуру будущего основания.
Уложите двумя слоями листовой пенополистирол.
Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
Выполните монтаж отопительных магистралей.
Проверьте воздухом герметичность теплового контура.
Забетонируйте контур обогрева бетоном марки М400.
Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
Увлажняйте бетонный массив для сохранения влаги.

После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.

Обзор материалов, инструментов

Для устройства фундамента потребуется сравнительно небольшой набор материалов, инструментов. Из материалов нужно приобрести в потребном по проекту количестве следующие:
