Как правильно выполнить подключение варочной панели к электросети. ⋆ руководство электрика

Розетка и вилка для варочной панели

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

Розетка и вилка для однофазного подсоединения

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Вилка и розетка для трехфазной сети

Распространенные ошибки

Подключение панелей мощностью более 3,5 кВт к розеткам и вилкам на 16А. Имейте в виду, что даже очень качественные изделия европейских производителей на 16А категорически нельзя применять для мощных панелей. Рассматривать некондиционные изделия китайских и многих отечественных производителей даже чисто теоретически не стоит, на практике они редко держат токи 10А.
Попытки сэкономить на приобретении дифференциального автомата. Помните, тепловой отсекатель не может гарантировать безопасное пользование таким устройством, тем более, что во многих квартирах отсутствует эффективное заземление.
Кабели не имеют достаточного сечения. Мы выше упоминали, какие проблемы создают кабели недобросовестных производителей. Расчет площади кабеля зависит от нескольких факторов: вида токопроводящего металла, количества жил, количества фаз, длительности максимального потребления. Неопытные потребители считают, что зависимость связана только с мощностью, но это не так. Чтобы не сделать ошибки во время выбора сечения, всегда предусматривайте запас.
Подключение панели к соединительной коробке общей проводки квартиры. Это очень распространенная ошибка – штробить отдельные канавки нет желания. Ответственные электрики никогда не пойдут на грубое нарушение норм ПУЭ, а подключение больших дополнительных потребителей к старой проводке относится к такой категории. Чаще всего варочная панель не будет работать из-за постоянно отключающегося разъединителя. Если заменить его более мощным, то есть вероятность короткого замыкания проводки – изоляция нагревается, плавится или горит, провода касаются друг друга.

Всегда соблюдайте существующие правила и варочная панель прослужит долго и без проблем.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
количество контактов в розетке должно быть не меньше количества жил на проводе;
после установки розетку необходимо надежно закрепить;
розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

наличие общего заземляющего контура;
отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования

При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара

Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения, необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов

Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции. Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через время могут повредиться

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

Высота вентиляционных зазоров должна составлять примерно 6-10см;
Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

Индукционная панель

Уплотнение и герметизация

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него. Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

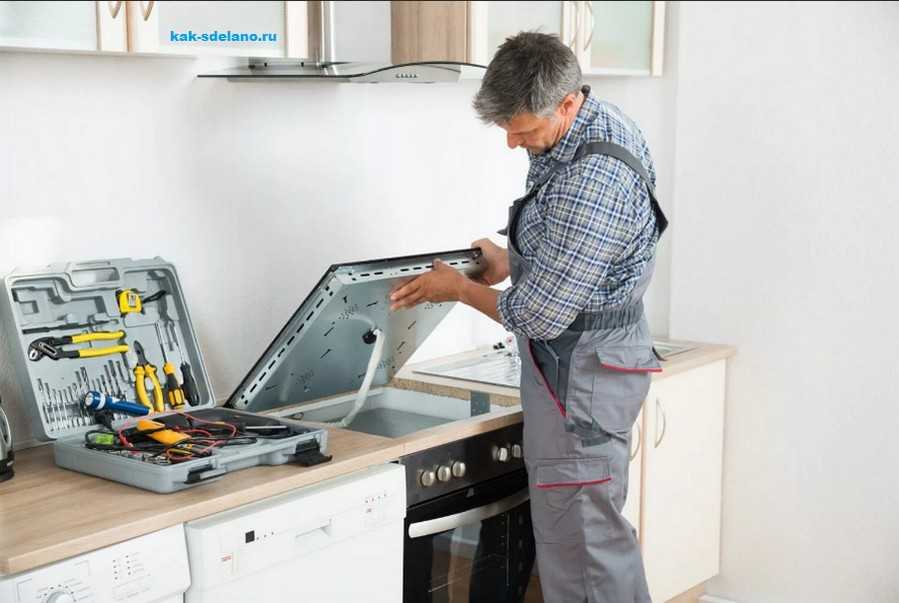

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

соединяются вместе три фазных провода (L1, L2, L3);
соединяются вместе два нулевых провода (N1, N2);
зеленый провод подсоединяется к «земляной шине».

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства.

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.
