Делаем удлинитель своими руками

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

• Пластмассовая канистра на 5 литров
• ПВХ-труба диаметром 50 мм
• Кусок оргстекла
• Кабель сечением 1,5 мм, длиной 20 м
• Выносная розетка и вилка
• Болт М6 и пара гаек

Также потребуется:

• ножовка по металлу
• электролобзик
• шуруповерт с набором коронок
• клей
• краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

Этап №1 – изготовление шпули

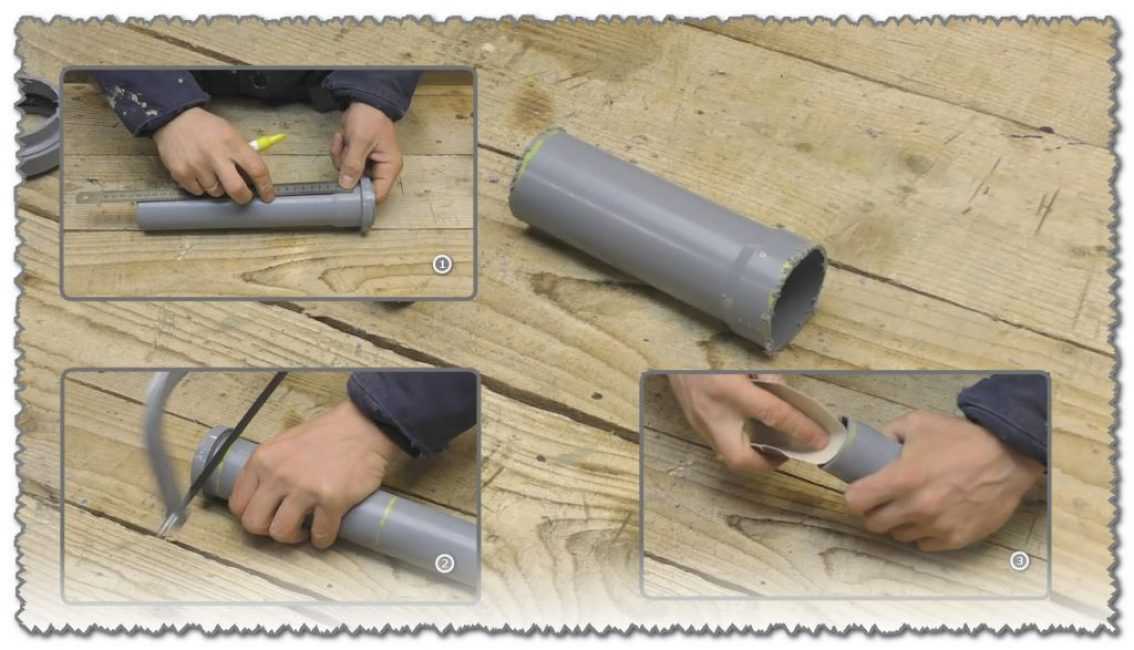

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

1

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

2

Отрезаем ножовкой.

3

Зачищаем края.

4

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

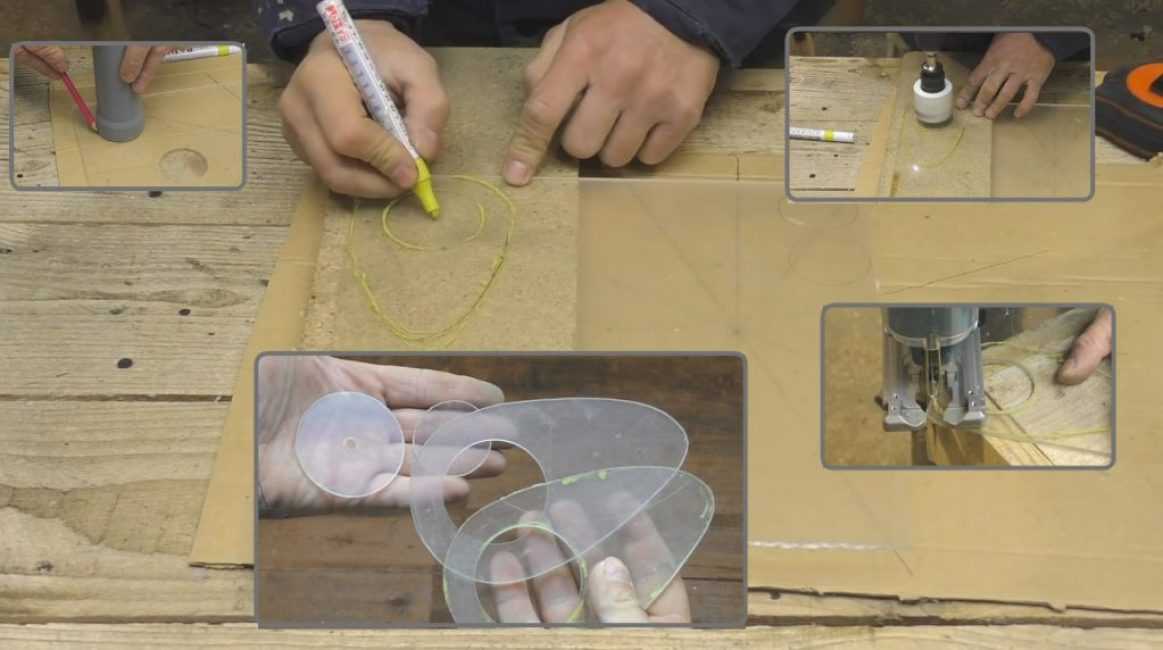

Подготовка рукояти

1

Вращение шпули будет осуществляться посредством ручки из оргстекла.

2

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

3

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

4

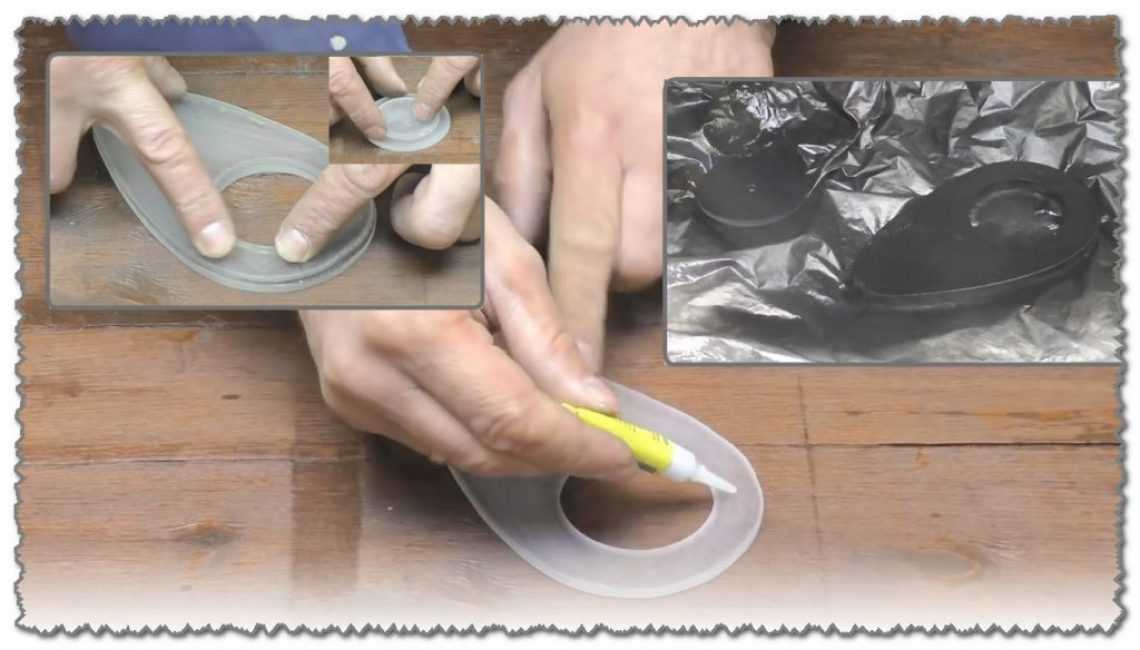

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

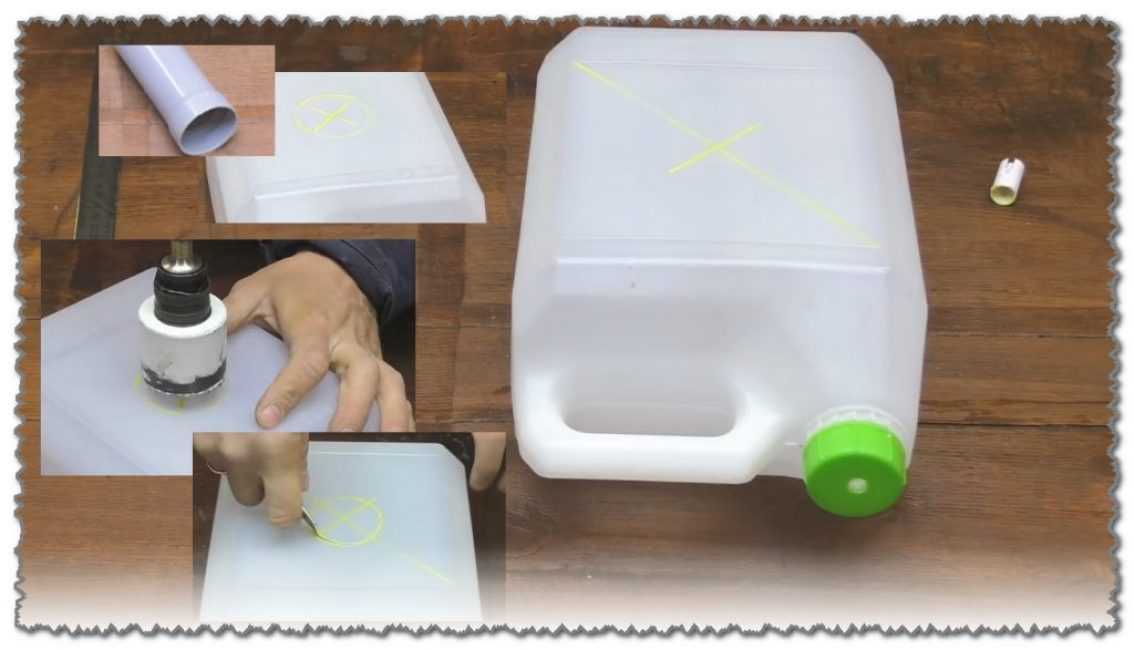

Этап №3 – подготовка канистры

Размечаем и вырезаем

1

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

2

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

3

Высверливаем отверстия коронкой или вырезаем ножом.

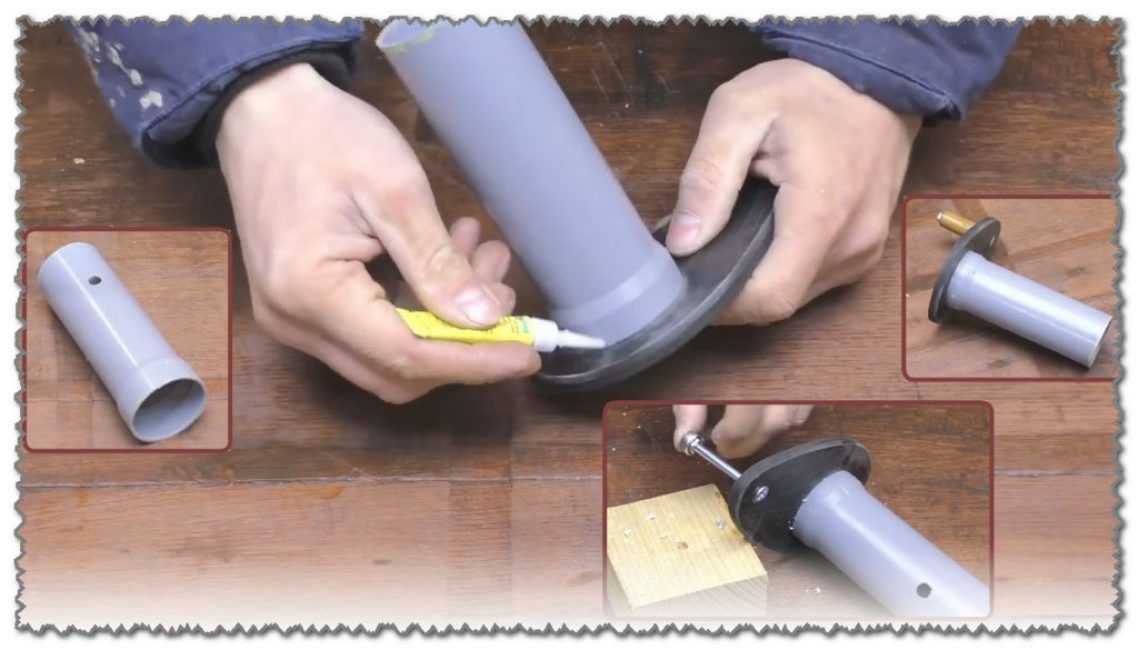

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

1

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

2

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

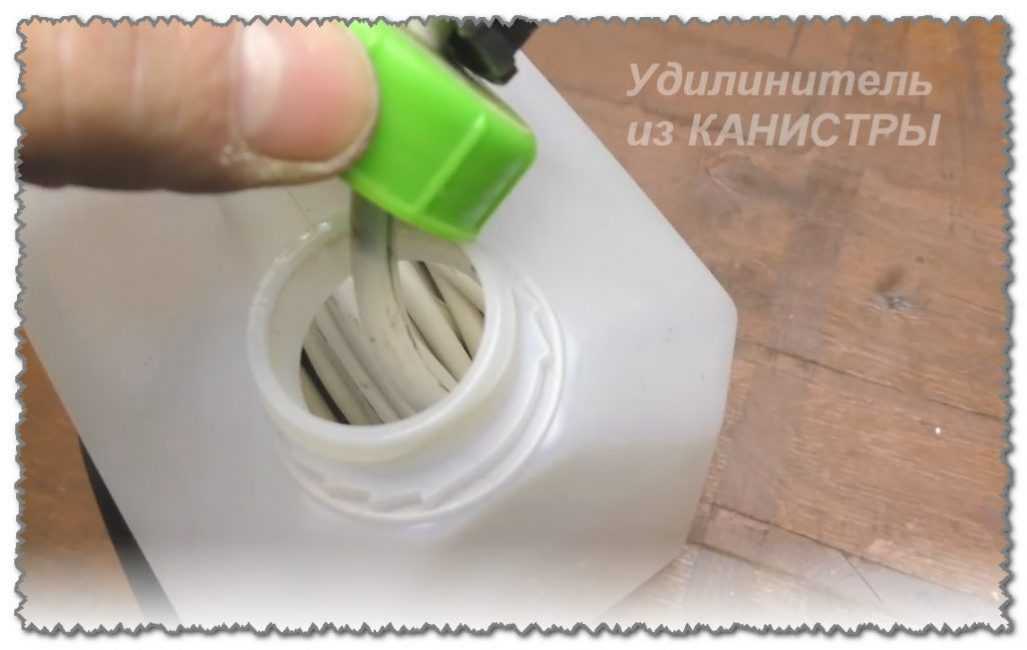

Этап №5 – окончательная сборка

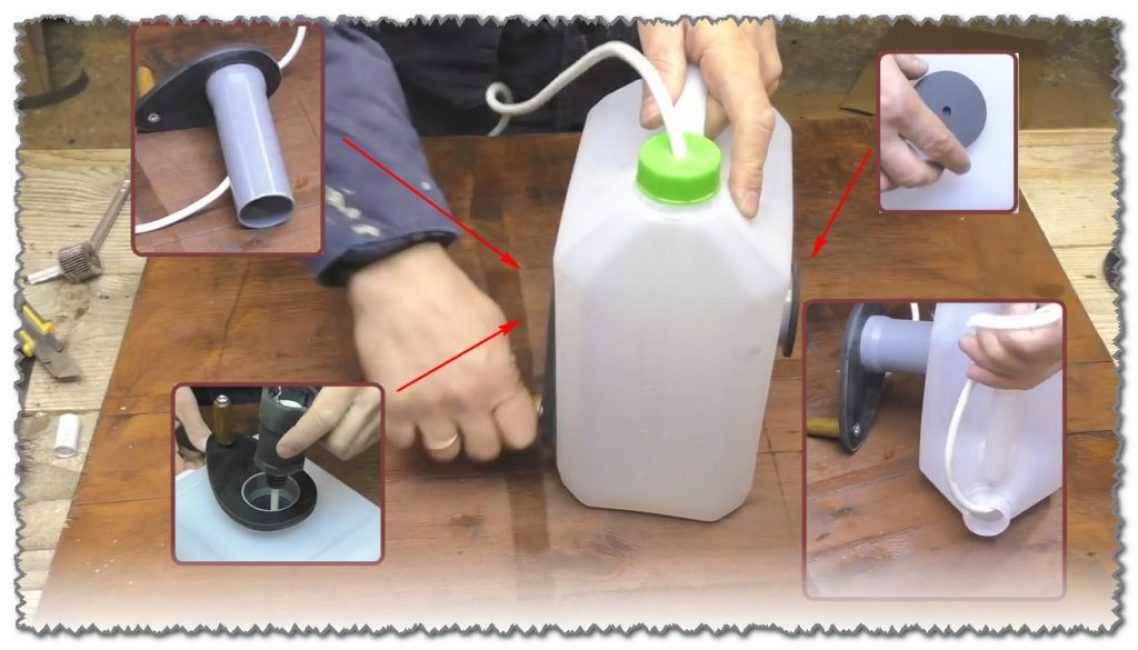

Сборка переноски

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

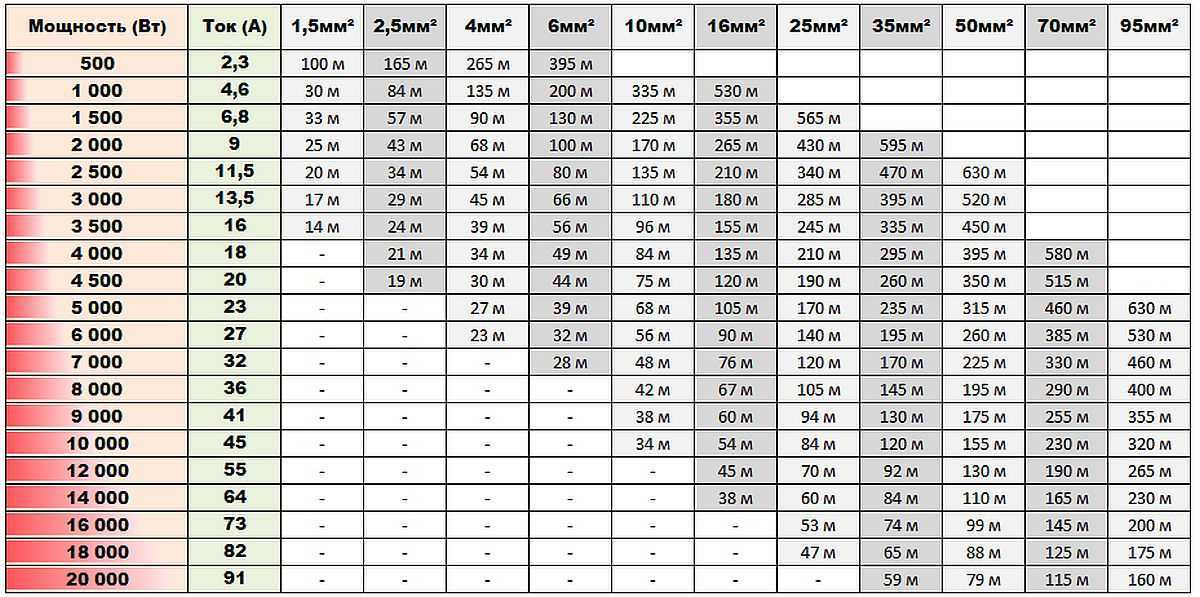

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

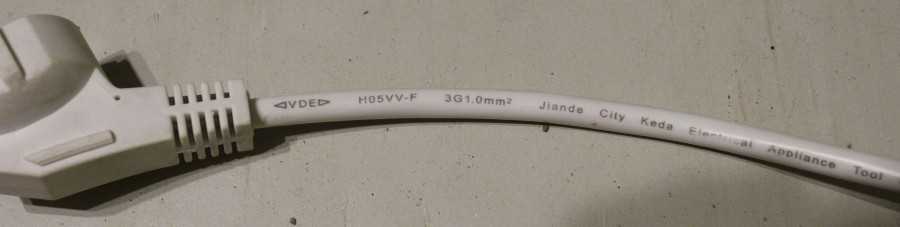

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

или без

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

• Тщательно заделываем провод согласно инструкции.
• Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Почему не работает удлинитель USB – причины:

1) Провода USB удлинителя не являются витой парой.

Никаких экранированных микрофонных и т.п. проводов для USB удлинителя применять не стоит! Только витая пара! Лучший кабель для USB удлинителя – стандартный кабель «компьютерная витая пара UTP» из одножильных медных проводов (но не из мягких многожильных проводов для пачкорда). Линии D+ и D- ОБЯЗАТЕЛЬНО должны быть витой парой проводов!!! Именно свитой парой проводов!!!

Так же возможно, что и сам кабель витая пара Вам попадется некачественный, с большим затуханием сигнала. В этом случае, если все нижеприведенные варианты не помогут – нужно взять UTP кабель другой марки, производителя и т.п.

2) Для сигналов D+ и D- USB удлинителя задействована не та витая пара проводов.

Кабель «компьютерная витая пара UTP», под своей оболочкой, имеет четыре свитые пары проводов с разным шагом свивки. Это сделано для уменьшения паразитных влияний пар друг на друга в кабеле. Однако, шаг свивки пары так же влияет и на параметры прохождения высокочастотного сигнала по ней. По этому, для линии D+ и D- желательно перепробовать все четыре пары и определить, на какой из них USB устройства работают наиболее стабильно. Мне при изготовлении USB удлинителей, чаще всего везло с синей или зеленой витой парой. Линия D+ и D- на этих витых парах кабеля работала почти всегда отлично. Вероятно, эти проводники пары имеют «нужный» шаг свивки. А вот оранжевая пара проводов чаще всего почему-то отказывала на длинных USB удлинителях (15-20 метров).

3) Большое падение питающего напряжения на удлинителе USB.

Для цепей питания необходимо запараллелить провода USB удлинителя! Питание на USB устройство через USB удлинитель нужно подавать по запараллелиным оставшимся трем витым парам – для увеличения сечения проводов и уменьшения их сопротивления. Если падение питающего напряжения 5 вольт на удлинителе будет существенным, то, USB устройство не сможет нормально работать. Оно не определится компьютером. Это прописная истина Закона Ома!

4) USB удлинитель подключен не к основным USB гнездам ПК.

USB удлинитель нужно подключать в USB гнезда, расположенные сзади корпуса ПК! Есть разница, куда подключать USB удлинитель! Дополнительные USB разъемы ПК, расположенные на корпусе, чаще всего соединены с материнской платой обычными проводами, а не витой парой. По этому, естественно, симметричный сигнал D+ и D- сильно искажается на таких проводах, вносятся помехи.  А вот USB гнезда, расположенные сзади ПК, (смонтированные непосредственно на материнской плате) не внесут искажения в линию D+ и D-.

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

Нередко необходимо использовать временную электрическую розетку при ремонте, строительстве и других бытовых делах в квартире, гараже , частном доме или территории возле него- для этих и других случаев понадобится электрический удлинитель с гибким кабелем, который легко можно размотать до необходимого места и подключить к домашней электрической розетке.

Я, как бывалый электрики предпочитаю всегда делать электрический удлинитель самостоятельно. И не только потому что, так получается дешевле а еще и потому, что так Я сам могу сделать удлинитель качественно и необходимой мне длины.

Так например, меня не раз просили посмотреть и сделать сломавшийся удлинитель или сетевой фильтр китайского производства, который особенно быстро выходит из строя при подключении мощных электроприборов: фена, обогревателя и т. п. Отремонтировать очень часто его проблематично— электрический кабель оплавляется внутри, вилка не разборная, блок с розетками хлипкой конструкции с припаянными проводами к нему. В таком случае проще все выбросить и сделать новый уже самостоятельно.

Практически любой человек сможет довольно быстро сделать своими руками удлинитель, а что для этого нужно и как сделать все правильно Я расскажу далее в этой статье.

Необходимые материалы и инструменты.

Первое, что необходимо купить так это медный гибкий кабель марки ПВС трехжильный, если в ваших электрических розетках есть третий заземляющий контакт, а если нет- двух жильный.  Например, ПВС 3×1.5- расшифровываются цифры: первая 3- трехжильный, а вторая- сечение жилы 1.5 квадратных миллиметра, которого достаточно для подключения нагрузки до 3.5 кВт, а до 5 кВатт подойдет- 2.5. Только следует учитывать, что при длине более 100 метров при подключении мощных электроприборов возможно падение напряжения из-за длины, поэтому покупайте кабель большего сечения.

Электрическая разборная штепсельная вилка понадобятся Вам  для подключения  к электрической сети дома, квартиры или гаража

При покупке не берите типа «евро», которые не входят без переходника в розетки старой конструкции.  Обращайте внимание, на максимальный ток нанесенный на корпус, 16 А- для кабеля сечением 1.5, а для 2.5- 25 А. При необходимости берите с заземляющими контактами.

Рекомендую  как минимум, покупать двойной блок розеток, а не одиночную, потому что нередко со временем одной начинает не хватать

При необходимости Вы сможете найти в продаже  3 или 4 розеточные варианты.  Но будьте внимательны, не купите только накладной конструкции, которые предназначены для установки на стену (на рисунке справа). В них нет удерживающего от случайного выдергивания хомута и со временем отскакивает  задняя крышка. Берите специально предназначенные для изготовления своими руками  розеточные колодки или кабельные розетки (на рисунке крайних левых два варианта). Есть варианты с кнопочным включением и световой индикацией, но для удлинителей это не нужно, а пригодится только для изготовления «сетевого фильтра» для подключения компьютера, бытовой техники и т. п.
Из инструмента только  понадобятся плоскогубцы, нож и отвертка.

Процесс сборки своими руками электрического удлинителя является довольно простым- справится практически любой по нашей инструкции.

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Обратимся к инструкции как сделать удлинитель самому.

• Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
• Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
• Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
• Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Максимальная длина USB удлинителя.

По стандарту, максимальная длина кабелей и удлинителей USB 1.0 не должна превышать пять метров для режима Full-Speed (скорость 12 Мбит/с). Но это общий случай – минимальная спецификация для гарантированной работы любого USB устройства.

На практике же все намного интереснее. Все зависит от конкретного UTP кабеля — шага свивки витой пары, толщины проводников, одножильности или многожильности проводников, материала проводников и изоляции, наличии экрана. Работа USB удлинителя подчинена сложной теории передачи высокочастотных сигналов. То есть, физически, USB кабель не просто шнурок из четырех проводов, а высокочастотная симметричная линия связи.

На максимальную длину USB удлинителя влияет так же и падение питающего напряжения. По этому, питание 5 вольт в USB удлинителе необходимо подавать по запараллеленым трем витым парам для увеличения сечения линии питания.

Мне удавалось делать USB удлинители из витой пары максимум длиной до 20 метров. Более длинные удлинители уже переставали работать – высокочастотный сигнал затухал, либо напряжение питания существенно падало на проводах. Ниже, я приведу все встречавшиеся мне причины не работы USB удлинителя.

Из чего сделать удлинитель USB.

Из чего сделать удлинитель USB — по началу, я пытался делать USB удлинитель из двойного экранированного микрофонного провода различных марок. Пускал D+ и D-  сигналы USB по центральным жилам кабеля, а питание 5 вольт «+» и  «-» по экранирующим оплеткам. Перебирал и другие варианты удлинителя юсб по экранированным проводам. Но ничего из этого не выходило. На таком удлинителе USB устройства  не определялись даже на метровой длине шнура. Казалось бы – хороший экранированный провод, каналы D+ и D- разнесены и имеют отдельные экраны, что еще нужно то? Но на нем USB устройства не работали! Безрезультатные эксперименты с USB и экранированными проводами продолжались до момента, пока я не понял, что по линиям D+ и D- одновременно передается дифференциальный сигнал. А значит, для удлинителя USB нужно использовать симметричную линию — витую пару!

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.
