Подключение к телевизору и настройка цифровой dvb-t2 приставки

Возможные проблемы

Не всем с первого раза удается корректно подключить DVB-T2. Иногда наблюдаются незначительные неисправности. Что с ними делать подробно рассказываем далее.

Торможение

Если картинки или звук периодически исчезают, то сигнал слабый

Обратите внимание на следующие пункты:

  • антенна неверно установлена или слишком далеко от вышки;
  • деформирован кабель.

Поверните антенну в правильном направлении. Если она дальше, чем в 5 км, стоит купить усилители. Проверьте на исправность подключенные провода.

Черно-белое кино

Есть пара причин образования черно-белой картинки.

  1. Приставка подключена не по правилам.
  2. Изображение настроено некорректно.
  3. Тюнер сломан.

Поможет решить проблемы сброс настроек и повторный процесс.

Нет каналов

Если отображаются не все каналы активируйте автоматический поиск. Вероятно, что некоторые каналы могли поменять параметры. Проверьте верную направленность антенны. Возможно сильный ветер повернул ее в ненужном направлении.

Если не показывает ни один канал, то возможно идет профилактические работы. При отсутствии картинки после подключения нужно подключение провести повторно.

Нет звука

Если после подключения нет звука, то для корректного просмотра проверьте правильно ли подключили провода — в соответствующих ли они гнездах.

Настройки приема цифры подойдут для моделей телевизоров от Самсунг, LF, Филипс, Панасоник. Изучив инструкцию, сможете бесплатно получить доступ к цифре.

Необходимое оборудование и кабель

Технически каждая приставка цифрового ТВ может посылать сигнал на несколько телевизоров. У нее есть набор портов, к каждому из которых можно подключить одно устройство. Для проведения работ по коммутации понадобится кабель, соответствующий интерфейсу передачи данных. При этом потребуется соблюдать ограничения по протяженности линии. В частности:

  • кабель VGA не может быть длиннее 10 метров;
  • предельная протяженность линии HDMI первой версии составляет 15 метров, вторая версия протокола позволяет работать с проводами до 35 метров длиной;
  • стандартный коаксиальный кабель, при правильном выборе марки, может обеспечить дальность передачи до 500 метров.

О последнем случае стоит поговорить отдельно. ТВ приставка на 2 ТВ (или большее количество устройств) может выступать единой точкой трансляции сигнала для масштабной сети. В ней используется коаксиальный кабель и делители. Для коммутации цепи понадобится:

  • инструмент для разделки провода, нож или специальные приспособления;
  • F-коннекторы;
  • кабель необходимой длины для прокладки сети передачи сигнала на несколько телевизоров;
  • делители соответствующего разработанной структуре ветвления типа.

Стоит понимать, что каждый делитель сильно снижает уровень сигнала на выходных портах. И добиться идеальной картинки на телевизорах в крайней точке сети будет сложно.

Оборудование

Чтобы смотреть цифровые каналы в хорошем качестве, нужен ресивер – блок, который декодирует сигнал. В современные телевизоры часто встроен тюнер DVB-T2 – если он указан в характеристиках прибора, дополнительная приставка вам не понадобится. Если же функция отсутствует, надо купить ресивер.

Прежде чем идти в магазин, узнайте условия обслуживания у провайдеров, которые предоставляют услугу показа цифрового ТВ. Часто они дают оборудование в аренду за символическую плату при заключении договора на обслуживание

При выборе приставки обратите внимание на функции – некоторые аппараты дополнительно могут запускать медиафайлы с флешки или записывать во внутреннюю память телепередачи, которые вы не можете посмотреть во время эфира

Если в вашей местности нет провайдеров цифрового ТВ, для получения сигнала понадобится дециметровая антенна или спутниковая тарелка. Антенны хватит, если дом попадает в зону покрытия цифрового ретранслятора – выбирайте наружную, которая умеет принимать сигнал DVB-T2.

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами — это не сложно

Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже

Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен

Важно оставить оплётку

Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.

Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить.

Для этого нужно подключить к уже имеющейся антенне телевизор с DVB T2 или приставку и выйти через меню в режим ручной настройки. Далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, если уровень более 70% то всё в порядке. Если вам неизвестны номера каналов вещания вашего региона

Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Как подключить приставку к телевизору.

Для подключения к телевизору цифровой DVB-T2 ресивер имеет несколько вариантов выходных разъемов.

Самый распространенный это штекера RCA, привычные нам “колокольчики”, этими колокольчиками можно подключиться практически к любому телевизору. Сигнал, который передается через RCA является аналоговым, т.е. цифровой сигнал, полученный с эфира преобразуется в аналоговый.

Разъем HDMI, так же  имеется на всех цифровых ресиверах в отличии от RCA, по HDMI передается цифровой сигнал, такое подключение предпочтительнее. Многие современные телевизоры которые не имеют своих цифровых тюнеров могут быть подключены по HDMI

Спутниковые приставки

Кроме ресиверов DVB-T2 в продаже можно встретить DVB-S2. DVB S – что это такое? Эти приставки предназначены для передачи сигнала цифрового спутникового вещания. К ним нужна спутниковая антенна, которая позволит получать изображение в HD-качестве практически в любой точке мира.

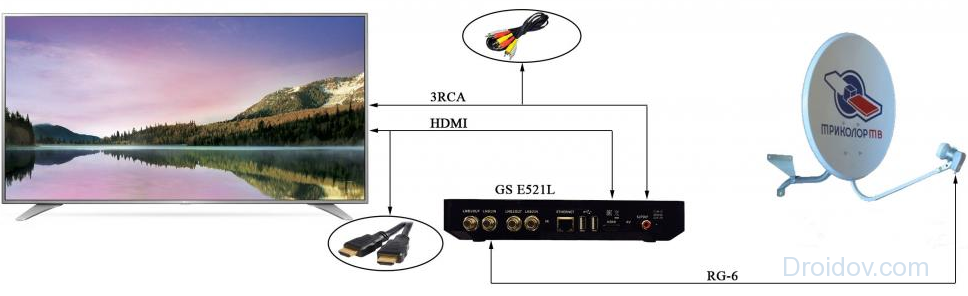

Как подключить приставку Триколор к телевизору:

  • соедините ресивер с антенной, накрутив F-разъемы на коаксиальный кабель;
  • в приставку и ТВ вставьте провод, соответствующий имеющимся разъемам – HDMI, SCART или антенный RF OUT;
  • включите приборы, в ТВ выберите в качестве источника сигнала порт, в который вы вставили кабель от приставки;
  • запустите сканирование каналов.

Присоединение двух телевизоров

Если у вас дома два телевизора, присоединить их к одной цифровой приставке можно с одним ограничением – они смогут одновременно показывать только один канал. Вывести на экраны разные картинки не получится. Если вас это устраивает, приборы подключаются параллельно в разные видеоразъемы – например, один кабелем HDMI, а второй через RCA «тюльпаны». Второй телевизор при этом должен находиться не сильно далеко от первого – при длине провода больше 10 м изображение будет искажаться.

Более стабильную картинку, не зависящую от длины кабеля, можно получить при включении в антенный вход RF OUT. Для этого используйте разделитель – сплиттер, чтобы развести сигнал на оба прибора.

Как подключить 2 телевизора к одному ресиверу (один источник сигнала)

Первый вариант, как мы бы сказали, проще. Это в тех случаях, когда нужно смотреть одинаковые передачи. Это означает, что один видеосигнал будет транслироваться на два телевизора. В таком случае вы сможете смотреть одно и то же в разных комнатах.

Единственная проблема заключается в том, что вам все еще нужно переключать программы, где приемник настроен напрямую, а это явно неудобно. Так что схема подключения в этом случае будет довольно простой.

Сигнал со спутниковой антенны поступает на приемник, где он дешифруется и затем подается на телевизор. В этом случае это могут быть разъемы RF OUT или Tulip (RCA). Вы можете использовать его, только если ресивер поддерживает возможность передачи видео и аудио различными способами. Для одного телевизора возьмите сигнал от RF OUT, а другой от «Тюльпанов» или Scart.

Вариант первый

Первый вариант подключения, когда один из телевизоров подключен через разъем RF, то есть фактически через кабель RF. Но второй сигнал исходит от Скарта.

Второй вариант

Другой вариант, когда мы хотим разделить сигнал на 2 телевизора только с помощью радиочастотного модулятора. В этом случае модулятор такой же, как тройник для электрической розетки. Здесь можно подключить как минимум два или 4 телевизора. Точнее, столько соединений, сколько позволяет модулятор.

Третий вариант

Третий вариант, который очень важен для современных приемников, это использовать выход Scart или RCA и HDMI(цифровой вариант). В этом случае вам даже не придется покупать какие-либо модуляторы или сплиттеры. При этом возможность подключения приемника различными способами уже фактически реализует способность приемника немедленно работать с 2 разными телевизорами. Нужны только правильные кабели.

Помните, что длина кабеля от ресивера до удаленного телевизора не должна превышать 15 метров. В противном случае будет так много помех, что вы не сможете с комфортом смотреть видео.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется антенна без усилителя


В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

Тройник который поможет разделить сигнал выглядит так.

При этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания 5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя, важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт

Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания. Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три.

В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!

Схема подключения на два или три телевизора

Подключить второй телевизор к цифровой приставке достаточно просто. Для этого используются разные выходные порты самого устройства. Один экран подключается, например, по RCA интерфейсу, другой по HDMI или высокочастотному RF выходу. Можно использовать SCART. От владельца оборудования требуется только выбрать подходящие интерфейсы, которые позволяет получить на экранах картинку максимального качества.

Сложнее, если нужно подключить 3 телевизора к цифровому ТВ или использовать большее количество экранов. В этом случае выходов приставки может быть недостаточно. Потребуется использовать разнообразные решения для ветвления сети передачи данных.

Коаксиальный кабель

Сеть из коаксиального кабеля, делителей, усилителей — довольно простая. Первая линия подключается к высокочастотному радиоканальному выходу приставки. Ее конец коммутируется на вход первого делителя. С его выходов (их может быть до 16 штук в дорогих моделях) можно сразу подавать сигналы на телевизоры.

Если хочется использовать недорогие делители, или схема подключения ТВ выглядит как единая протяженная структура с ответвлениями на устройства, выходы сплиттеров первого уровня (ближайшие к приставке) подаются на вход оборудования второй линии ветвления.

Активные делители

Преобразователи сигнала могут предоставить широкие возможности по организации сети из приставки цифрового ТВ и нескольких телевизоров. Наибольший выбор моделей такого оборудования есть в сегменте устройств, работающих с сигналом в формате HDMI. Можно использовать:

  • линейные активные делители, с одним входом и несколькими выходами;
  • делители с преобразованием, у которых несколько типов выходных портов для подключения как современного, так и устаревшего оборудования.

Хорошо себя показывают так называемые удлинители HDMI. Это система из двух отдельных устройств, приемника и передатчика. Последний подключается к порту HDMI приставки. При этом он сразу предлагает выход соответствующего формата для подключения первого ТВ или подачи сигнала на делитель.

Передатчик транслирует данные на удаленный приемник. У последнего может быть один HDMI выход или даже их группа для подключения нескольких экранов. Еще одно достоинство удлинителей HDMI заключается в предоставлении обратной связи.

На стороне приемника есть датчик ИК сигналов пульта ДУ. Он передает полученные команды на сторону приставки для управления. Таким образом, пользователь, даже находясь в помещении на расстоянии до 500 метров по прямой от тюнера, может переключать на нем каналы, менять громкость, использовать все преимущества цифрового телевидения, например, управление просмотром.

Типы подключения

Существует несколько способов, как подключить ресивер к своему телевизору. Они отличаются типами разъемов, через которые будут соединены приборы. Рассмотрите задние панели обоих приборов, найдите один из портов:

  • RF IN – антенный выход;
  • RF OUT – антенный вход;
  • HDMI;
  • RCA;
  • SCART;
  • DVI;
  • D-SUB.

Подключение цифровой приставки к домашнему телевизору проводите на обесточенных приборах. Если на ресивере и ТВ есть разъемы HDMI – используйте для соединения именно их, этот интерфейс обеспечивает высокое цифровое качество картинки и звука. Если на одном из приборов есть только порты DVI или D-SUB – понадобится дополнительный провод для передачи звука, который вставляется в красный и белый RCA-разъем.

При любом типе подключения последовательность шагов будет одинаковая:

  • отключаете приборы от сети;
  • вставляете кабель выбранного типа в разъемы приставки и ТВ;
  • в антенный вход включаете провод провайдера или антенны;
  • включаете приборы.

Если вы выбрали для присоединения кабель RCA, следите за цветом «тюльпанов» – желтый конец отвечает за передачу видео, красный и белый – правый и левый аудиоканалы. Вставляйте каждый в порт соответствующего цвета. В отдельных случаях можно использовать переходники. Если на ТВ есть SCART, а на ресивере – только «тюльпаны», возьмите кабель SCART-RCA.

Возможные проблемы и их решение

Во время настройки приставки возможны следующие неполадки:

  • На картинке присутствуют помехи. Это происходит из-за слабого сигнала или отсутствия контакта. Необходимо обеспечить более подходящее направление антенны и перепроверить соединение кабелей.
  • Чёрно-белая картинка. Необходимо проверить правильность подключения кабелей. В настройках тюнера нужно выбрать Pal или Avto.
  • Недоступны некоторые телеканалы. Нужно изменить положение антенны или ещё раз просканировать с помощью автопоиска.
  • Недоступны все телеканалы. Необходимо убедиться в правильности подключения и опять приступить к автопоиску.

Подключение ресивера к телеприёмнику не является сложным процессом. Для осуществления правильного подключения следует учитывать типы кабелей и разъёмов. При настройке нужно воспользоваться автоматическим или ручным поиском каналов, а также обязательно проверить качество передачи сигнала.

Как подключить антенну

Есть некоторые моменты, при подключении нескольких цифровых эфирных ресиверов к одной антенне, которые я хочу изложить в этой статье.                                   Если для просмотра цифровых программ используется обычная пассивная антенна, достаточно применить сплиттер – разветвитель и вся недолга. Но, дело в том, что сейчас на рынке появились очень хорошие антенны для DVB-T2, которые имеют усилитель телевизионного сигнала, питание усилителей на этих антеннах рассчитано на напряжение 5 Вольт и эти вольты подаются непосредственно от самого ресивера. т.е блок питания к такой антенне не прилагается, функцию блока питания выполняет сам ресивер.                                                                                                    Это очень удобно, но создает некоторые трудности при подключении нескольких ресиверов к одной антенне.                                                                                                                  Применяют несколько вариантов подключения.

Вариант первый “последовательный”.

При таком варианте, приставки подключаются последовательно, антенный выход первой приставки подключается к антенному входу второй приставки, от выхода второй, к третей, и так далее.

В опциях первого ресивера устанавливают питание антенны в положение ВКЛ, на остальных приставках в цепочке питание антенны включать нельзя.

В чем преимущества и недостатки этого способа. Преимущество одно и довольно существенное, это просто и недорого, ненужно ничего приобретать дополнительно. А вот  недостатков в этом варианте гораздо больше.                                                               Первое, с чем придется столкнуться, не все цифровые ресиверы имеют петлевой выход антенны. Читайте статью — как выбрать ресивер DVB-T2

Например,  Oriel-203 — в общем неплохой бюджетный ресивер, такой опции не имеет, поэтому, если вы выбираете последовательное подключение, эфирный цифровой ресивер DVB-T2  должен иметь штекер выхода антенны.

 Другой недостаток заключается в том, что питание усилителя антенны, осуществляется от первого ресивера, и если этот ресивер будет выключен, остальные ресиверы тоже не будут работать, так как питание антенного усилителя будет выключено. Придется первый ресивер держать постоянно  включенным, и в случае выхода из строя первого ресивера — требуется срочная замена иначе “кина не будет”.

Как временная замена вышедшему из стоя ресиверу можно соединить штекера входа антенны и выхода благо они “папа – мама” после чего подать питание со второго исправного ресивера.

Вариант второй с диплексором.

Для второго варианта потребуется .                                    Для этого варианта подключения, подойдут любые ресиверы, наличие дополнительного выхода антенны не требуется.

В данном случае, Вы включаете в опциях всех приставок, питание антенного усилителя и при любой включенной приставке на антенный усилитель будет подано напряжение питания. Недостатков в таком способе подключения, лично я не наблюдаю, ну разве, что придется раскошелиться на сплиттер.

Модуляторы и делители

Вы можете подключить два телевизора к декодеру или приемнику с помощью пары специализированных устройств — высокочастотного модулятора и специального делителя. ВЧ-модулятор подключается через тюльпаны RCA к приемнику, а затем к разветвителю с помощью высокочастотного кабеля. А потом мы подключаем телевизоры к сплиттеру.

Примечание: В некоторых моделях радиочастотных модуляторов имеется не один, а несколько выходов. В этом случае делитель не требуется.

PS Подводя итог, еще раз повторим — для комфортной работы я все же советую «задушить жабу в себе» и купить второй приемник оборудования или специальный комплект для двух телевизоров. Так вы сэкономите больше нервов и времени.

Для каждого ТВ-аппарата вам понадобится приобрести:

цифровой тюнер;

ДМВ антенну.

Чтобы подключить два, четыре, восемь телевизоров, работающих независимо, вам необходимо использовать преобразователь для двух, четырех, восьми выходов. Если вы хотите подключить более восьми телевизоров, требуется многократное переключение.

Проверка качества сигнала

Если телеканалы найдены, необходимо удостовериться в хорошем качестве приёма. В противном случае можно получить ситуацию, когда изображение будет превращаться в скопление пикселей разных расцветок, застывать или вовсе исчезать с экрана.

Чтобы продиагностировать качество, следует воспользоваться информационной кнопкой на пульте. Может потребоваться нажатие зелёной кнопки. В разных моделях комбинации могут немного отличаться. Точное значение кнопок можно выяснить в инструкциях к ресиверам.

В появившемся окошке высветятся две шкалы с силой и качеством телесигнала. Оптимальный вариант – оба показателя более 70-80%. Это будет означать, что приём сигнала уверенный

В противном случае потребуется осторожно (по сантиметру) двигать антенну. Каждая корректировка должна сопровождаться проверкой необходимых показателей

Только при положительном результате настройка будет завершена.
