Как подключить сабвуфер в машину

Нужно подключить автомобильный сабвуфер дома

19.12.2012 18:12 #1 19.12.2012 18:12 # 0+ Обратите внимание на список полезных тем в первом сообщении. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге

Для изучения Форума не обязательно регистрироваться — практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей. С наилучшими пожеланиями, Администрация Форума автозвука Магнитола 19.12.2012 18:42 #2 вопрос по подключению питания? или аудио сигнал? 19.12.2012 21:55 #3 и то и другое… где достать питание подходящее какого типа, характеристики)??? как подключать от компа? не смыслю в этом просто 19.12.2012 22:26 #4 Сообщение от Тюша как подключать от компа? Звук Realtek ? Сообщение от Тюша усилителем MAGNAT Модель ? 19.12.2012 22:49 #5 Звук — Realtek Magnat Edition Polar 2000 550 watts 19.12.2012 22:56 #6 Сообщение от Тюша Magnat Edition Polar 2000 550 watts Нужен блок питания 12 вольт и 250-300 вт. Далее : а модель сабвуфера ? Слабоват усилитель может быть. 19.12.2012 22:59 #7 не слабоват… стоял у друга в машине… качал здорово! 100 пудов! ———- Сообщение добавлено 19.12.2012 в 23:00 ———- а куда проводки тыкать в нем? питание из блока питания и из компа какой провод нужен и куда тыкать в него? ———- Сообщение добавлено 19.12.2012 в 23:03 ———- и обязательно хочу спросить — провод «+» из блока питания надо параллельно раздвоить на канал «+12v» и «REM» ??? 19.12.2012 23:12 #8 Блок питания без компа ? Его мощность ? Импульсные Блоки питания MW для питания CarAudio в домашних условиях !!!
———- Сообщение добавлено 20.12.2012 в 01:13 ———- Ремоут на плюсовую клемму на усилке. 20.12.2012 00:05 #9 не, блок питания, который вы предлагаете приобрести. киньте пожалуйста ссылку на такие блоки питания, которые трансформируют с 220v на 12v на украинских сайтах, а то не могу врубиться что они из себя представляют ———- Сообщение добавлено 20.12.2012 в 00:07 ———- обычное автомобильное зарядное устройство подойдёт? если да, то с какими характеристками? 20.12.2012 00:29 #10 Временно можно и так заколхозить, по друзьям собрать старых компьютерных БП и собрать такого монстра: https://www.youtube.com/watch?v=AARsY9x2m4E

Схема подключения активного саба

В процессе прокладки кабелей нужно соблюдать определённые правила. Чтобы предотвратить возникновение наводок и помех, силовой и сигнальный кабели нельзя укладывать одним пучком. Лучше если провода проложены по отдельности. В зависимости от мощности акустической системы нужно обязательно подсчитатьноминальный ток предохранителя. Нельзя ставить плавкую вставку, рассчитанную на очень большой ток, иначе провода будут гореть, а предохранитель останется целым.

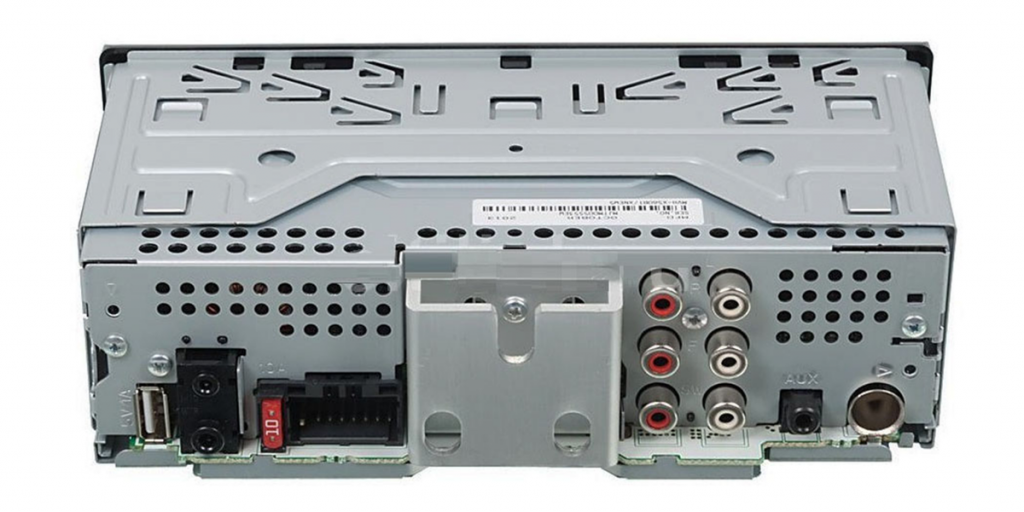

Кроме кабелей электропитания и сигнального провода к активной акустической системе подключается провод дистанционного управления. У автомобильных магнитол этот провод на колодке питания всегда синего цвета. Он имеет обозначение «System Remote Control». Точка для его подключения на активной колонке обозначается аналогично или в сокращённом виде. Через этот провод на систему электропитания акустической системы подаётся управляющий потенциал + 12 вольт. Система дистанционного включения нужна, чтобы вместе с автомобильной магнитолой включался усилитель низкой частоты. Подключить провод к активному сабвуферу напрямую совершенно не обязательно. Одновременное включение звуковых устройств требуется не всегда и многие подключают активный сабвуфер через обычный тумблер. Это позволяет включать автомагнитолу без мощного баса.

Как подключить синтезатор к компьютеру через USB

Подключение синтезатора к компьютеру через USB ничем не отличается от подключения таких внешних устройств как принтеры, сканеры или графические планшеты. Сначала нужно соединить устройства кабелем и затем запустить установку управляющей программы. Если эти действия выполнить в обратном порядке, программа не увидит внешнее музыкальное устройство. Есть много программ для написания музыки с использованием ЭМС и ПК:

• FL Studio
• Orion
• CuBase 5
• VanGuard

Лидером в этом списке, по мнению опытных музыкантов, является FLStudio. Этот секвенсор обладает очень большим количеством инструментов, тембров и эффектов. Он позволяет создавать музыкальные произведения любого уровня сложности. Композиции можно записывать, редактировать, сохраняя в разных форматах. Самые мощные программы платные. Они предназначены для профессиональных композиторов и аранжировщиков. Если требования к музыкальным характеристикам, не слишком высокие, то можно воспользоваться следующими бесплатными или условно бесплатными программами:

• SunVox
• Nano Studio
• DarkWave Studio

Эти программные продукты обладают ограниченным набором функций, не самым удобным пользовательским интерфейсом, но для начинающих музыкантов они будут доступным решением. Если через USBинтерфейс подключить не синтезатор, а MIDI клавиатуру, то не нужен дополнительный источник питания. Контроллер потребляет очень мало энергии и для его питания достаточно напряжения в разъеме USB. Синтезатор с USB подключением к компьютеру получает питание от отдельного источника.

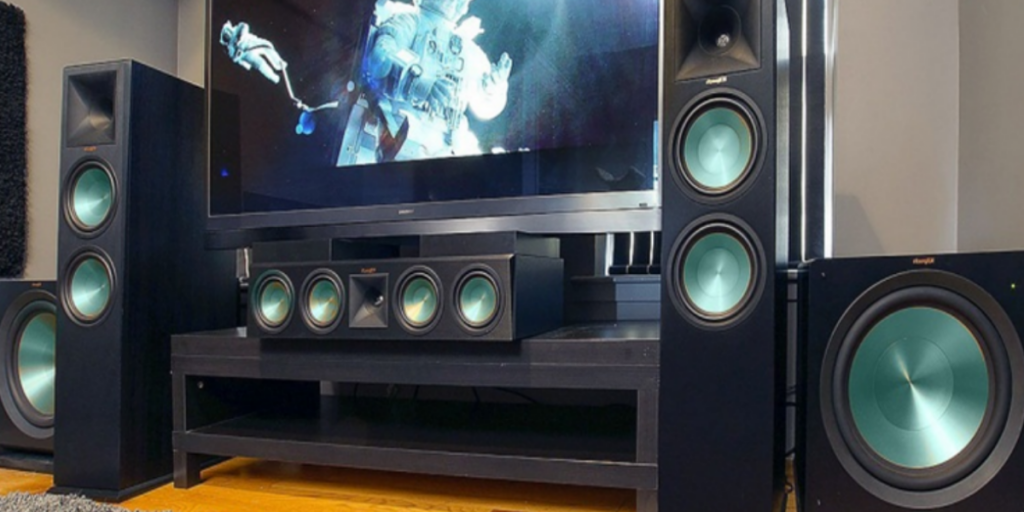

Как можно расположить сабвуфер в комнате

Мощная поддержка широкополосных акустических модулей со стороны низкочастотного канала придаёт звуку глубину, сочность и эффект присутствия, поэтому многие системы звуковоспроизведения оснащены двумя басовыми колонками. Куда лучше поставить сабвуферы в комнате, если их два. По классической схеме оба НЧ блока располагаются по бокам фронтальных колонок. Для установки двух сабвуферов в комнате можно воспользоваться следующими рекомендациями:

• В углах у передней стены помещения
• У передней стены на расстоянии 1/3 ширины комнаты
• В середине фронтальной и тыловой стены

Последний вариант размещения сделать не всегда удаётся, так как в центре фронтальной стены обычно находится стойка со звуковой аппаратурой. Тем не менее, специалисты по акустике предлагают именно эту схему расположения, так как она обеспечивает линейную АЧХ и самое однородное звучание. Установка сабвуферов в комнате должна осуществляться симметрично. Поскольку звук низкой частоты распространяется не направленно, а равномерно во все стороны, некоторые схемы размещения сабвуферов в комнате предполагают их установку симметрично, но не у фронтальной стены, а сзади слушателя. Интересным считается расположение сабвуферов в комнате в углах фронтальной и тыловой стены, но по диагонали. Угловое размещение заметно повысит мощность низкочастотного канала, а некоторые искажения АЧХ будут не слишком заметны.

Самой сложной системой высококачественного воспроизведения звука является комплект, включающий 13 акустических систем. Кроме колонок «Main» и«Center», которые обеспечивают фронтальное звучание в систему входят левый и правый низкочастотные каналы, четыре колонки«Presence», отвечающие за эффект присутствия и две колонки«Surround» или звуковой окружение. В этом комплекте аппаратуры семь колонок размещаются на передней стороне комнаты. Система обеспечивает очень высокое качество воспроизведения звука, но не подходит для помещений с маленькой площадью.

Подключить 4 канальный усилитель к 1 сабвуферу

Некоторые автолюбители устанавливают в закрытый ящик или фазоинвертор два громкоговорителя, чтобы получить мощный и насыщенный бас.Подключение саба к усилителю 4 каналавыполняется по мостовой схеме, но каждые два канала будут работать мостом на свой динамик. Подстыковать другие акустические системы уже не удастся, но бас будет исключительной силы и густоты. Для организации звука в салоне автомобиля потребуется отдельный низкочастотный блок. Схема подключения одного сабвуфера на 4 каналавыполняется толстым акустическим кабелем с соблюдением всех требований по надёжности. Кабель лучше всего прокладывать в гофрированном пластиковом рукаве. Пластический материал, применяемый для изготовления рукавов, не поддерживает горение так, что в случае короткого замыкания, возгорания удастся избежать

Важно фиксировать кабельные линии стяжками, чтобы избежать обрыва в случае сильной вибрации.

Подключение домашнего кинотеатра

Под домашним кинотеатром пользователи подразумевают разные наборы устройств. Это либо многоканальная акустика, либо комплект из телевизора, плеера и колонок. Далее мы разберем два варианта:

• Как использовать ПК в качестве источника звука и изображения, подключив к нему телевизор и колонки.
• Как напрямую подключить имеющуюся акустику кинотеатра к компьютеру.

Вариант 1: ПК, телевизор и колонки

Для того чтобы воспроизвести звук на колонках от домашнего кинотеатра, потребуется усилитель, в качестве которого обычно выступает комплектный DVD-плеер. В некоторых случаях это может быть встроенный в одну из колонок, например, сабвуфер, модуль. Принцип подключения в обеих ситуациях идентичен.

Вариант 2: Прямое подключение колонок

Такое подключение возможно в том случае, если на усилителе и компьютере имеются нужные разъемы. Рассмотрим принцип действий на примере акустики с канальностью 5.1.

1. Для начала нам потребуется четыре переходника с 3.5 мм miniJack на RCA (см. выше).
2. Далее этими кабелями соединяем соответствующие выходы на ПК и входы на усилителе. Чтобы это сделать правильно, необходимо определить назначение разъемов. На самом деле все довольно просто: возле каждого гнезда прописана нужная информация.
   • R и L (Right и Left) соответствуют стереовыходу на ПК, обычно зеленого цвета.
   • FR и FL (Front Right и Front Left) подключаются к черному гнезду «Rear».
   • SR и SL (Side Right и Side Left) – к серому с названием «Side».
   • Центральные колонки и сабвуфер (CEN и SUB или S.W и C.E) включаются в оранжевый разъем.

Если какие-то гнезда на вашей материнской плате или звуковой карте отсутствуют, то некоторые колонки попросту окажутся незадействованными. Чаще всего в наличии имеется только стереовыход. В этом случае используются входы AUX (R и L).

Стоит иметь в виду, что иногда, при подключении всех колонок 5.1, вход стерео на усилителе может не использоваться. Это зависит от принципа его работы. Цвета разъемов могут отличаться от указанных выше. Подробную информацию можно узнать из инструкции к устройству или на официальном сайте производителя.

Настройка звука

После подключения акустической системы к компьютеру может потребоваться ее настройка. Делается это с помощью программного обеспечения, включенного в комплект поставки аудиодрайвера, или стандартными средствами операционной системы.

Подробнее: Как настроить звук на компьютере

Заключение

Информация, приведенная в данной статье, позволит вам использовать имеющуюся под рукой технику по ее прямому назначению. Процесс создания симбиоза домашнего кинотеатра с компьютером довольно прост, достаточно иметь в наличии необходимые переходники

Обращайте внимание на типы разъемов на устройствах и адаптерах, а при возникновении трудностей с определением их назначения читайте мануалы

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Способы подключения сабвуфера к компьютеру или ноутбуку

Прежде чем выбрать саб, определите параметры звуковой карты на устройстве. Если у вас ноутбук с одним разъемом под наушники, вопрос, как подключить домашний кинотеатр к компьютеру автоматически снимается. Систему 5.1 (то есть 5 колонок плюс 1 саб) подключить к ноутбуку не удастся. Максимум, что вы сможете сделать, – купить две обычные колонки со встроенным ресивером. Если вы хотите, подключить саб к системному блоку, изучите количество входов на звуковой карте. Обязательным условием является их совпадение по количеству со штекерами от аудиосистемы.

Активная акустика

Выбрав активную аудиосистему, как пользователь, вы не прогадали. Встроенный усилитель в колонках снимает множество нюансов подключения, о которых не всегда знает даже специалист. Просто воткните штекеры от колонок в разъемы звуковой карты, а саб подсоедините к специальному (подписанному) входу. При отсутствии такового саб включается посредством разъема для динамиков.

В качестве соединительных элементов для подключения используется антенный кабель со штекерами RCA (в форме тюльпанчика). Одним концом он втыкается в сабвуфер, вторым либо в аналоговую панель на блоке питания, либо порты для акустических систем. В последнем случае саб и акустика работают параллельно на низких частотах звукового диапазона. Иногда, активные сабвуферы подключают к усилку, что увеличивает рабочую нагрузку на систему.

Пассивные колонки

Для аудиосистемы без усилителя дополнительно приобретается ресивер, и подключение имеет несколько иную схему. В качестве главного параметра (кроме цены) при покупке усилка используется его мощность. Она должна совпадать с характеристиками саба (колонок), которые прописаны паспортом-инструкцией на технику. По утверждениям специалистов, пассивные аудиосистемы имеют большие возможности в настройках звука, чем активные.

Как подключить пассивный сабвуфер к компьютеру? Для этого используется последовательный способ соединения посредством акустического и антенного кабелей. Первым подключается усилок и саб (колонки), вторым – он же и аналоговая панель на ПК. Обязательно настройте частоту среза, лимит частот. Громкость регулируйте исключительно для всей аудиосистемы. В противном случае вы испортите саб, пытаясь добавить или убавить звук регулятором усилителя.

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:Как включить звук на компьютереКак подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера

Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Перестал работать сабвуфер в машине, но питание есть

Если сабвуфер включается, но не играет, то сначала следует проверить подключение и исправность внешних устройств. Это динамики и автомагнитола. Сигнал с выхода автомобильного музыкального центра подаётся на вход усилителя низкой частоты по кабелю, оборудованному коаксиальными разъёмами типа «Тюльпан». Сначала проверяется наличие сигнала на выходе магнитолы. Это можно сделать любым доступным способом. Некоторые модели имеют специальный разъём, предназначенный для подключения низкочастотного канала. Проверить наличие выходного сигнала можно с помощью наушника, который подключается к разъёму любыми проводками. Далее проверяется наличие сигнала на входных клеммах усилителя. Если перестал играть саб, а сигнал с магнитолы на его вход поступает, то причина может быть в неисправности самого усилителя или не подключенных динамиках. Когда не работает активный сабвуфер дело, скорее всего, в усилителе, так как динамик и блок УНЧ размещаются в общем корпусе обрыв провода между усилителем и громкоговорителем маловероятен. Причины, по которым саб перестал работать, могут быть связаны с отказом выходных мощных транзисторов или интегральной микросхемы.Для устранения такого дефекта лучше обратиться в сервисный центр.

Как подключить автомобильный усилитель от блока питания

Перед тем как подключить автомобильный усилитель через блок питания от компьютера, необходимо внимательно рассмотреть клеммы усилителя. С тыльной стороны усилителя имеется три основные группы клемм для присоединения:

• Питания. Они обозначаются следующей маркировкой 12V,REM, GND;
• Линейный вход. Line IN;
• Выходные клеммы для подключения динамиков они обозначаются как SPEAKER OUT и RICHT. Для четырехканальных усилителей выходные клеммы делят на фронтальные и тыльные.

Подключение автомобильного усилителя к блоку питания необходимо выполнять с отключенным из розетки блоком питания, только после правильного подсоединения всех проводов, их надёжного крепежа можно вставить вилку от компьютерного блока в розетку с переменным напряжением. С компьютерного блока выходит разъём питания в котором присутствуют два напряжения 5 и 12 вольт с общим минусом. Зачастую они маркируются по цвету жёлтый +12 Вольт, красный + 5 В, и чёрный отрицательный «-«.

Проверить их можно мультиметром включенным на измерение напряжения, а также открыв корпус блока и визуально убедившись в цветной маркировке питающих проводов. Для питания автомобильного усилителя необходимо взять только жёлтые и чёрные провода с разъёма питания.

Между клеммой усилителя REM и + 12 Вольт, необходимо установить перемычку. Теперь нужно имитировать команду для блока питания, которая в компьютере подключается к материнской плате. Команда на включение блока питания выполняется путём установки перемычки или же обычного выключателя.

Найти его можно по цветовой маркировке проводов во втором разъёме выходящем с блока питания и идущим на материнскую плату. Зачастую это зелёный или серый провод, который должен соединяться с любым из чёрных проводов.

Один из важных нюансов — если использовать в домашних условиях мощную акустическую систему, то тогда все одноименные провода можно соединить в один пучок, в конце которого устанавливается наконечник. Таким образом станет маловероятным нагрев соединительных проводов, даже при протекании больших токов во время прослушивания музыки на полную мощность.

Источником сигнала может быть любой проигрыватель будь то планшет, смартфон или МР3-плеер. Без подключения динамиков или же колонок схема выглядит таким образом.

Активный сабвуфер

Активный сабвуфер представляет собой целую систему, укомплектованную в корпусе определенной формы и размеров. В принципе, это самый простой вариант для рядового пользователя, слабо разбирающегося в частотах, электронике, да и в физике в целом. Но для справки стоит знать, что в корпусе, кроме качественного усилителя и мощного динамика, имеются еще устройство, позволяющее отфильтровывать высокие частоты, устройство, которое согласует работу сабвуфера с подключенными источниками сигнала, и дополнительные панели, которые позволяют подстраивать его для конкретной ситуации. В комплексе все это дает вам качественный бас.
