Как разобрать стиральную машинку

Пошаговая инструкция

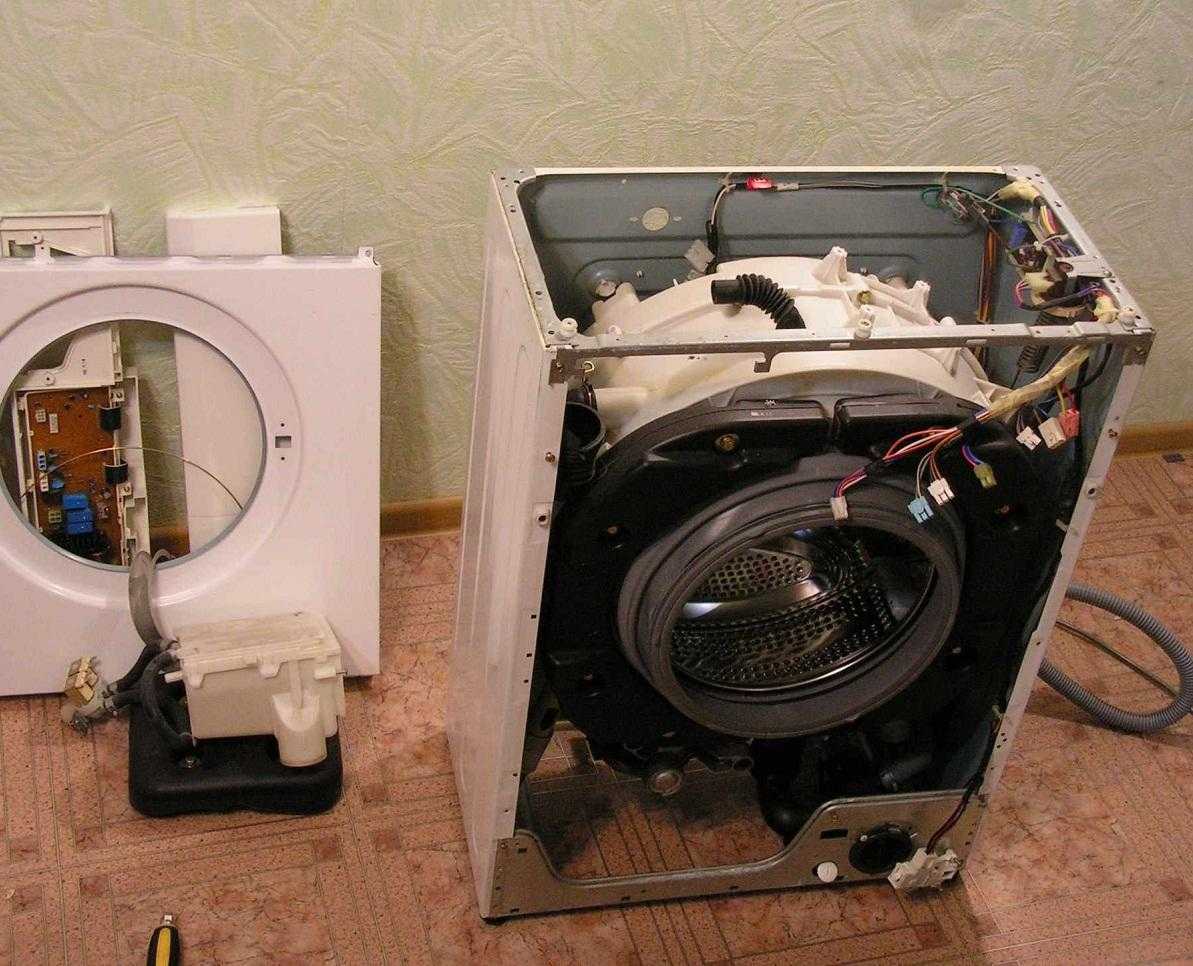

Разобрать стиральную машину Samsung своими руками и достать барабан несложно, если действовать осторожно и последовательно. Подготовив все инструменты и материалы, можно приступать к работе

Главное, придерживаться заданной инструкции.

Отключить стиралку от коммуникаций: электропитания, водопровода и канализации.
Снять крышку. С помощью крестовой отвертки открутить удерживающие «верхушку» саморезы, находящиеся на задней стенке корпуса. После толкаем панель от себя и тянем вверх.
Снять приборную панель. Для этого необходимо ослабить все предусмотренные фиксаторы. Первые находятся под лотком для моющих средств, другие расположены по периметру блока управления. Отцеплять проводку необязательно: достаточно аккуратно положить «плату» наверх машинки или повесить на специальный боковой крючок. Но при желании провода можно промаркировать, сфотографировать и отключить.
Убрать дверцу технического люка. Находится в правом нижнем углу корпуса и скрывает мусорный фильтр. Для снятия достаточно подцепить панель плоской отверткой. Будьте готовы к тому, что из отверстия польется остаточная вода (желательно подставить рядом емкость или настелить тряпок).
Отцепить фронтальную стенку. Сначала необходимо ослабить металлический или пластиковый хомут на манжете люка, подцепив его отверткой, а после загнуть уплотнитель внутрь барабана. Затем выкручиваем все саморезы по периметру панели и отцепляем от корпуса автомата на 2-3 см. Через открывшееся пространство отсоединяем от торца подводку от УБЛ или снимаем блокиратор полностью.
Устранить все остальные «преграды». Отключаются все проводники, ведущие к барабану от ТЭНа, электродвигателя, насоса и прочих датчиков. Также необходимо вынуть из агрегата впускной клапан и прессостат, а после убрать патрубок, соединяющий бак и порошкоприемник

Действовать необходимо максимально осторожно, чтобы не повредить элементы.

Вытащить противовесы. У большинства современных моделей Самсунг предусмотрено два бетонных блока, расположенных под верхней крышкой автомата

Необходимо выкрутить удерживающие их болты. Будьте аккуратны – бетон крайне тяжелый.
Демонтировать амортизацию. Сначала выкручиваются нижние амортизаторы или демпферы, фиксирующие бак. Вторые на очереди пружины, удерживающие барабан сверху.

Достав бак из агрегата, нужно положить его на ровную сухую поверхность шкивом вверх. После ослабляем фиксацию на моторе и снимаем движок, отсоединив приводной ремень.

В процессе разборки стиральной машинки рекомендуется провести комплексную диагностику техники и проверить все комплектующие на работоспособность. Поможет в этом мультиметр, которым можно «прозвонить» все электрические составляющие. Заодно можно прочистить быстро загрязняющие элементы: ТЭН, шланги, крыльчатку насоса, диспансер и мусорный фильтр.

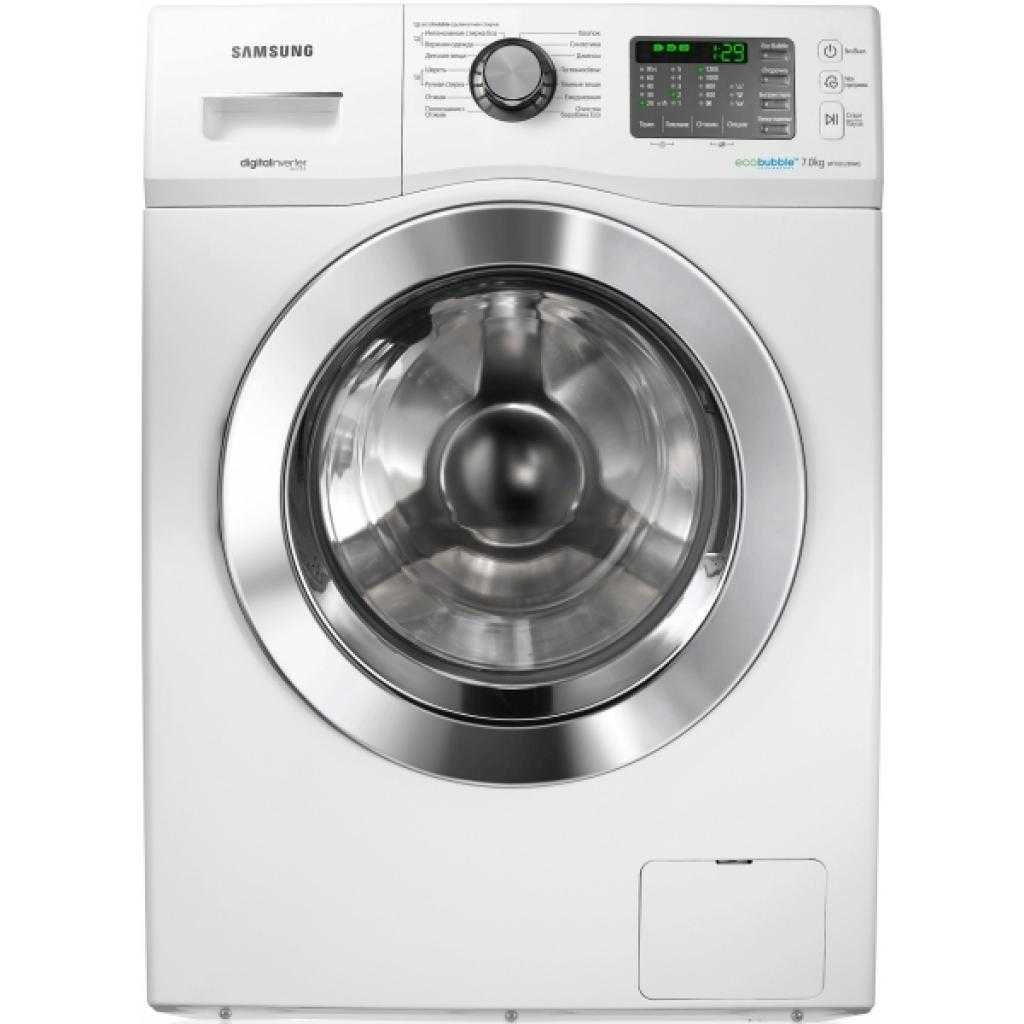

Устройство стиральной машины Самсунг

Познакомимся с устройством стиральной машины на примере известной модели Sensor Quick. Основные фронтальные элементы модели:

• съемная передняя панель;
• бункер-распределитель порошка и специальных средств;
• панель управления;
• электрические клапаны;
• реле уровня;
• бак для белья;
• ножки-подставки регулируемые;
• сливной насос с фильтром;
• шланг слива;
• заглушка шланга для слива.

Задние элементы:

• кабель питания;
• противовесы;
• пружины подвеса бака;
• амортизатор;
• двигатель;
• шкив с приводным ремнем.

Панель управления представляет собой плату с кнопками и индикацией, которые включают режим стирки, изменяют температуру, обороты отжима, время стирки, отсрочку запуска. Также возможно вручную задать все эти параметры с кнопкой «Ручное задание программы». Табло показывает текущее состояние стирки, коды ошибок.

Как собрать стиральную машину Samsung

Разобрать разобрали, а собрать ее назад никак не выходит? Чтобы подобного не происходило, вам стоит воспользоваться либо записной книгой, либо смартфоном. В случае с блокнотом, нужно будет записывать каждый ваш шаг разборки, чтобы потом могли, читая записанное по пунктам снизу вверх, собрать ее.

После выполнения этих подготовительных работ можно начинать снимать бак.

Время на всю работу увеличится в несколько раз. Это все значительно легче делать со смартфоном. Делайте фото, каждого шага и в конце листайте от последнего к первому фото и собирайте.

Каждая техника имеет срок своей службы.

Основные неисправности

В любом приборе есть узлы и детали, являющиеся слабым звеном. Мастера официальных сервисных центров, долгое время занимающиеся ремонтом стиральных машин Samsung, составили список неисправностей, которые чаще всего приходится устранять:

1. Электродвигатель работает, но барабан не вращается. Это может происходить из-за обрыва ремня, приводящего в движение барабан, или из-за износа щеток двигателя.
2. АСМ не включается (из-за неисправной кнопки запуска, обрыва в электрической цепи, отсутствия или перепадов входного напряжения, неисправной блокировочной системы, незакрытого люка, поломок блока управления, неисправного ТЭНа или электродвигателя).
3. Нельзя открыть люк (из-за неисправности системы блокировки или поломки ручки).
4. Вода не поступает в бак (вышел из строя ТЭН, не работает сливной насос или заливной клапан, произошел перегиб подающего шланга, не срабатывает реле давления).
5. Вода не сливается (засорен фильтр, забиты сливной шланг или канализация, к которой он подключен, неисправна помпа).
6. Из машины течет вода (из-за разгерметизации какой-либо из деталей, нарушения герметичности насоса или повреждения сливного шланга).
7. Вибрация и посторонние шумы во время работы. Они могут возникнуть из-за неправильной установки, наличия внутри посторонних предметов, невыкрученных транспортировочных болтов, поломки подшипников или сальника.
8. Отсутствует нагрев воды. Может выйти из строя ТЭН или температурный датчик, управляющий нагревом. Возможно образование накипи на поверхности нагревательного элемента. Есть вероятность, что неисправен датчик уровня воды.

Причиной выхода из строя машинки также могут быть неисправности электронных компонентов, хотя они ломаются в 3-4 раза реже, чем механические детали. Например, может выйти из строя блок управления из-за окисления контактов или короткого замыкания вследствие попадания воды.

Детали, наиболее часто требующие замены

По статистике, чаще всего требуют замены следующие детали стиральных машин Samsung:

• приводной ремень;
• ТЭН (нагреватель воды);
• сливная помпа;
• заливной клапан.

Фильтр и сливной патрубок также нередко требуют очистки или замены. Если вода слабо нагревается, ТЭН можно привести в порядок, сняв с него накипь лимонной кислотой или средством Calgon.

Сливной фильтр необходимо периодически очищать

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую   очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Сколько стоит замена подшипника в стиральной машине

Чтобы заменить подшипник требуется полностью разобрать бак (кроме стиральных машин с верхней загрузкой), поэтому услуга относится к категории сложного ремонта и её стоимость достаточно высокая. Цены на замену подшипника начинаются:

• от 3300 рублей — для стиралок с разборным баком
• от 5500 рублей — для моделей с неразборным баком

и зависят от марки, модели и сложности разборки машинки. В случае с неразборным баком ремонт подшипника осложняется необходимостью резки бака и последующим соединением разрезанных частей с помощью герметика и саморезов. Поэтому замена подшипника в таких моделях стиральных машин стоит дороже.

Точная цена определяется мастером после диагностики, но вот приблизительная стоимость замены подшипников барабана по маркам стиральных машин.

Марка	Цена*(запчасти + работы)	Длительность	Гарантия
Выезд мастера		в течение 24 часов	—
Стиральная машина Bosch	от 3900 руб.	1 – 4 часа	1 год
Стиральная машина Indesit	от 3400 руб.	1 – 4 часа	1 год
Стиральная машина Samsung	от 3900 руб.	1 – 4 часа	1 год
Стиральная машина LG	от 4200 руб.	1 – 4 часа	1 год
Стиральная машина Ariston	от 3500 руб.	1 – 4 часа	1 год
Стиральная машина Candy	от 3800 руб.	1 – 4 часа	1 год
Стиральная машина Electrolux	от 4000 руб.	1 – 4 часа	1 год
Стиральная машина Zanussi	от 3900 руб.	1 – 4 часа	1 год
Стиральная машина Miele	от 6300 руб.	1 – 4 часа	1 год
Стиральная машина Whirlpool	от 4600 руб.	1 – 4 часа	1 год
Стиральная машина BEKO	от 3400 руб.	1 – 4 часа	1 год
Стиральная машина Siemens	от 4600 руб.	1 – 4 часа	1 год
Стиральная машина Ardo	от 4600 руб.	1 – 4 часа	1 год
Стиральная машина AEG	от 4200 руб.	1 – 4 часа	1 год
Стиральная машина Brandt	от 4700 руб.	1 – 4 часа	1 год
Стиральная машина Атлант	от 3300 руб.	1 – 4 часа	1 год
Стиральная машина Gorenje	от 4200 руб.	1 – 4 часа	1 год
Стиральная машина Hotpoint Ariston	от 4000 руб.	1 – 4 часа	1 год
Другая марка	от 3300 руб.	1 – 4 часа	1 год

* В стоимость включены работа мастера и необходимые запасные части (сальник, комплект подшипников, смазка и др.)

В услугу включено:

• выезд специалиста на дом
• новый сальник
• новый комплект оригинальных подшипников (внешний и внутренний – для стиральных машин с горизонтальной загрузкой, правый и левый суппорта с вплавленными подшипниками – для машин с верхней загрузкой)
• водостойкая смазка для подшипников
• комплект саморезов (или винтов) и герметик, если бак неразборный
• работы мастера по замене сальника, обоих подшипников и разборке-сборке машинки

Если вы самостоятельно купили сальник и подшипники для вашей стиральной машины, то мастер может поставить ваши запчасти. Тогда услуга по ремонту будет стоить дешевле. Но имейте ввиду, что, во-первых, в этом случае гарантия не распространяется на запчасти (мы не может гарантировать их качество), а во-вторых, нередко подбор нужных подшипников и сальника вызывает затруднения – вы просто можете купить запчасти, которые не подойдут вашей стиралке.

Как разобрать стиральную машину Samsung

Как разобрать стиральную машину без помощи профи? Можно выполнять вышеописанные пункты до момента работы с нагревательным элементом.

Используйте инструкцию для сборки и разборки стиралки.

Следом, вы можете:

• В нижней части машинки снять крышку. Там расположены: пробка и шланг. Шланг нужен для аварийного слива воды, а через пробку прочищается слив.
• Для выкрутки схемы управления, нужно открутить два самореза и после этого отстегивается защелка крепления.
• Чтобы снять электрический модуль (на внутр. части панели управления), нужно открутить 3 самореза верхнего крепления на лицевой панели.
• Чтобы снять лицевую панель, открутите 4 самореза нижней панели.
• Бак на корпусе держится с помощью амортизаторов и пружин.
• Под баком расположен электродвигатель.

Успех работы во многом зависит от правильной организации рабочего места.

Подготовительный этап

От хорошей подготовки будет зависеть удобство и качественная разборка стиральной машины.

Выучите правила техники безопасности, чтобы начать ремонт стиралки.

Поэтому, не пропуская и не «перепрыгивая» по каждому из пунктов, выполняйте их так:

1. обесточьте.
2. Слейте воду с бака и патрубков.
3. Подготовьте инструменты.
4. Выберите место для ремонтных работ. Оно должно быть хорошо освещено и свободное, чтобы могли удобно передвигаться вокруг техники.

Для ремонта понадобится просторное, хорошо освещаемое место.

Чтобы сделать ремонт стиральной машины самсунг своими руками Особенных инструментов не нужно, все есть дома. Вооружитесь:

• Отвертками;
• Пассатижи;
• Головки разного размера;
• Молоток небольшого размера.

Используйте специальные инструменты для разборки стиралки.

Из особенных предметов может быть только раствор WD-40, он помогает снять герметик, сильно прикрученные гайки и ШРУС. Не откидывайте прочь смартфон. Он будет нужен, не только для того, чтобы подсмотреть следующий шаг в работе, но и чтобы делать фото.

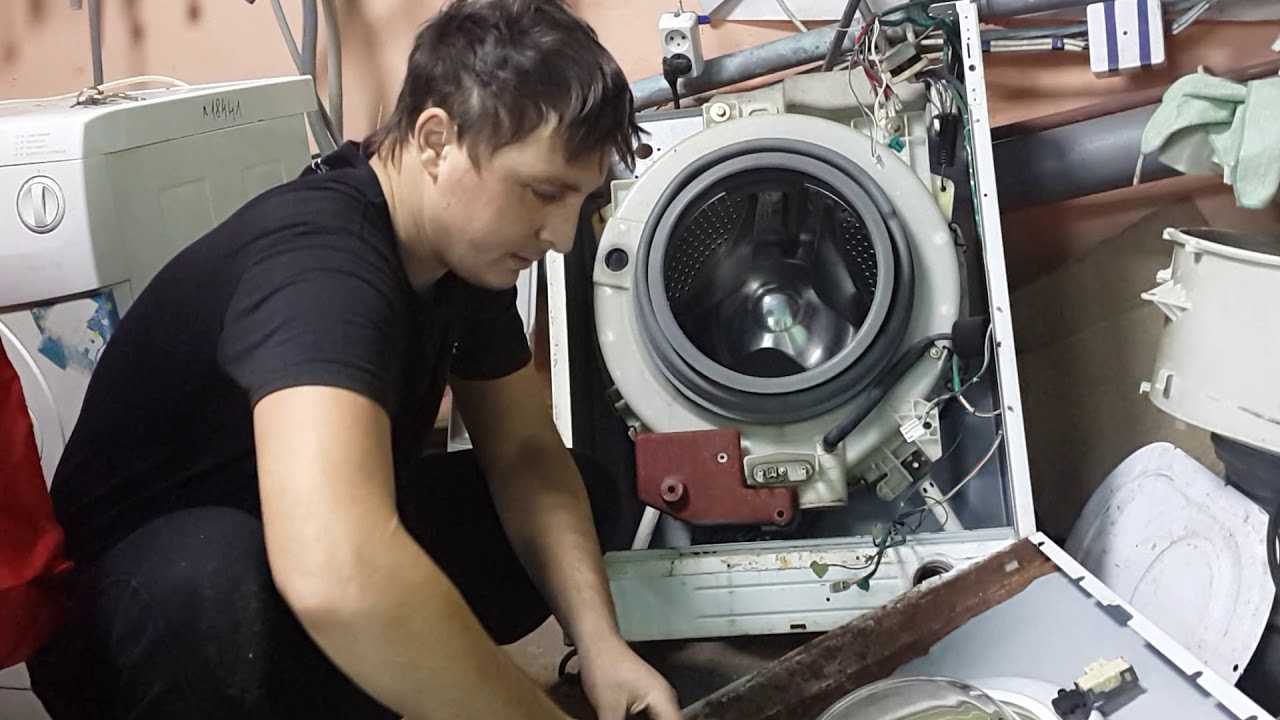

Аккуратно разбирайте машинку, запоминая все этапы разборки.

Фотки вам помогут потом собрать машинку в обратно порядке.

Выявление неисправностей

Поломки имеют разный характер проявления. Зачастую они показываются на дисплее в виде специального кода, что писано в начале статьи. Все машины можно разделить на технику с дисплеем и без него.

Самостоятельная разборка стиральной машины Samsung требует точности выполнения всех шагов.

Машины без дисплея показывают проблему свечением лампочек.

• Загорается нижний индикатор температуры и все лампочки режимов стирки. Проблема: вода не заливается.
• Горит 2й снизу индикатор температуры и все те же лампочки всех режимов. Проблема: нет слива воды.
• Все лампочки режимов стирки горят и две нижних лампочки с температурой. Проблема: слишком много воды.
• Горят все лампочки режимов стирки и либо 2 средних лампочки температуры, либо вторая сверху и 2-я снизу. Проблема: не нагревается вода.
• Горят все лампы режимов стирки и один верхний с двумя нижними датчиками температуры. Проблема: неисправность в кнопках.
• Загорелись все лампы режимов стирки и два верхних температурных датчика. Проблема: нет сигнала от температурного датчика.

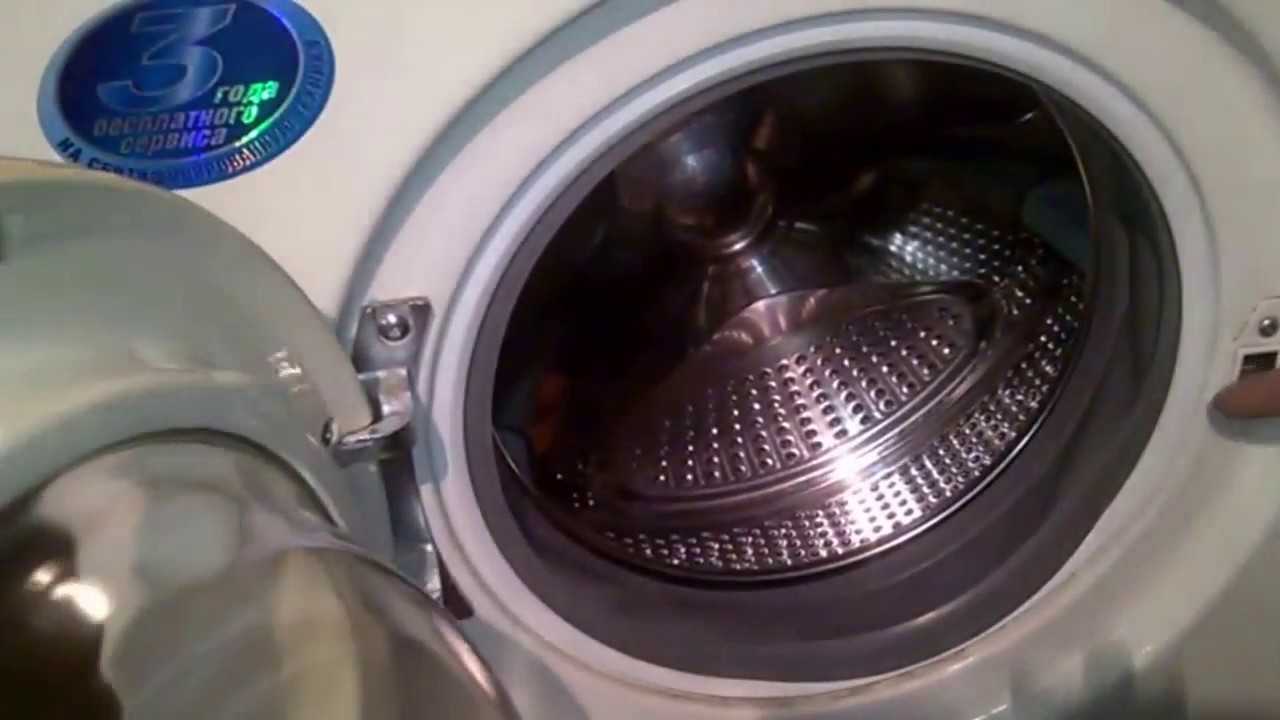

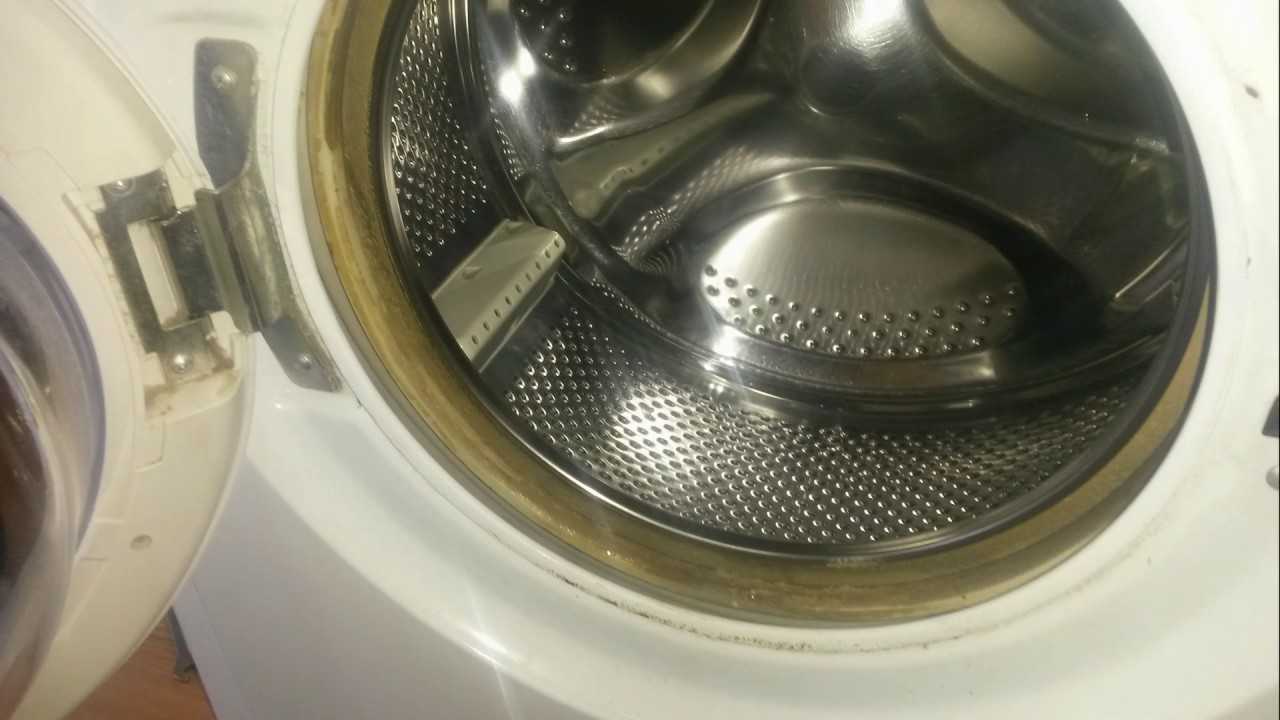

Снять барабан со стиральной машинки не сложно.

Исходя из знания кодов, можно определять дальнейшие действия.

Техника безопасности

В работе с любой техникой нужно соблюдать технику безопасности. Все работы нужно начинать с обесточивания техники

Также, важно, всю работу делать сухими руками

Соблюдайте технику безопасности!

Какие ошибки встречаются в программах?

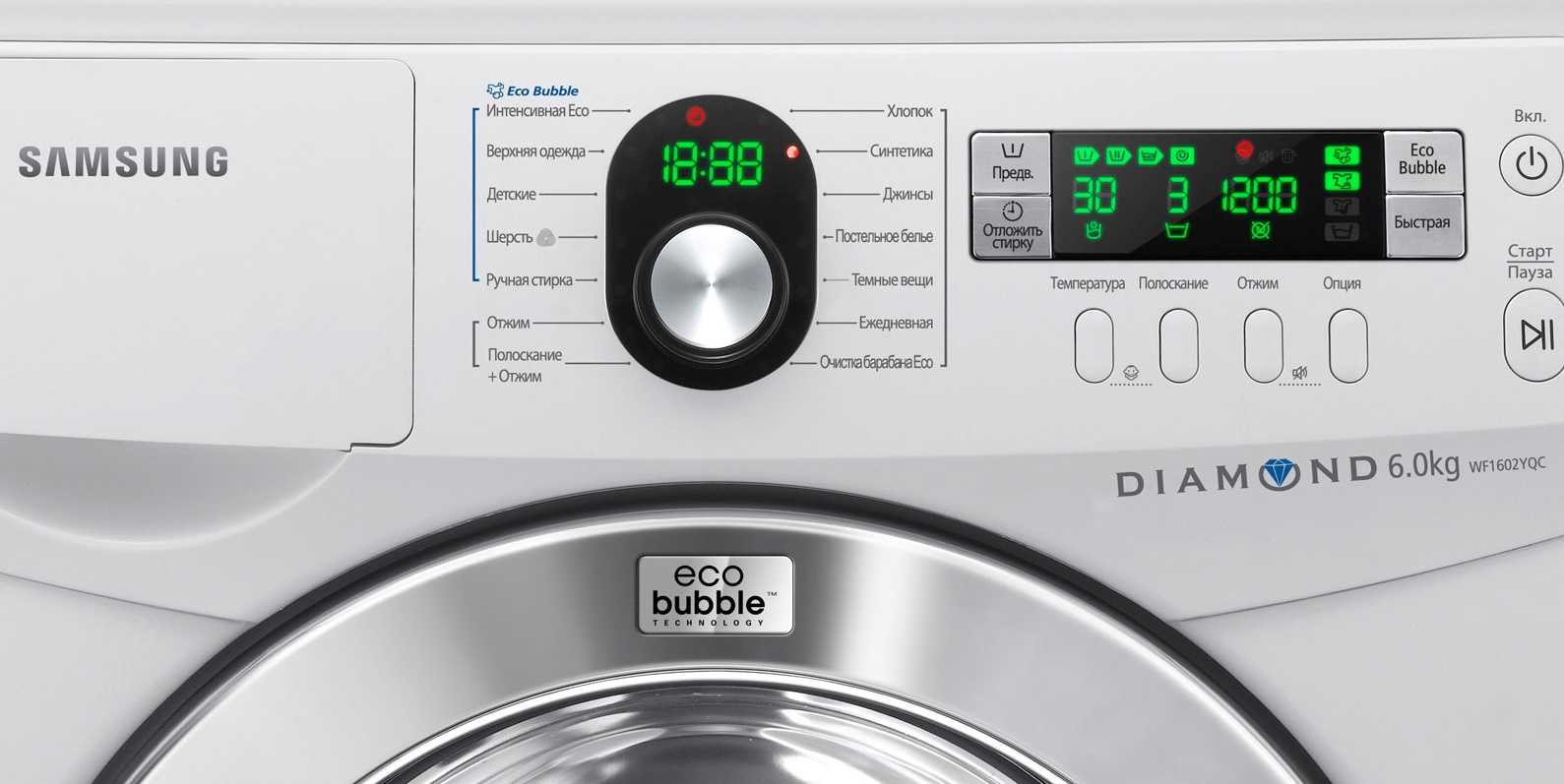

Речь идёт о кодах, которые появляются на приборных панелях стиральных машинок Самсунг, если что-то не так.

• E Возникает при заливе воды. Значит, на протяжении 20 минут не удалось достичь необходимого уровня. Отключение и последующее включение агрегата должны исправить ошибку.
• E2 – часто появляется при сливе. Причина – засорение основного фильтра. Нужна его разборка.
• E3 – значит, воды слишком много. На протяжении 2 минут жидкость сливается автоматически, пользователю не нужно предпринимать никаких действий. Разборка не нужна.
• E4 – говорит о слишком большом количестве вещей внутри. Лишние надо извлечь полностью.
• E5 – когда нагрев воды в стиральной машинке Самсунг не работает.
• E6 – проблемы с работой у элемента нагрева. Придётся провести разборку.
• E7 – датчик уровень воды в баке стиральной машинки Самсунг стал неисправным.
• E8 – вода нагревается не так, как должна, согласно первоначальной программе. Неполадки с ТЭНом часто приводят к подобным проблемам. Разборка понадобится с большой вероятностью.
• E9 – более 4 раз были зафиксированы проблемы вроде утечки жидкости или слива.
• DE. DOOR – ошибки, связанные с блокировкой. Например, из-за того, что крышка люка недостаточно хорошо закрывается. Разборка не нужна.

Если  стиральная машина Самсунг установлена в помещениях с высоким уровнем влажности, со временем краска на поверхности может портиться. То же касается любых металлических деталей. В помещении тогда устанавливается осушитель, либо стиральную машинку Самсунг переустанавливают в другое место.

Влажность часто становится причиной и для неработающего дисплея. Рекомендуется при появлении проблем просушивать устройство. Если просушка не помогает – нужно только вызывать мастера для обслуживания стиральной машинки Самсунг.

Разборка стиральной машины

Чтобы получить доступ к деталям стиральной машины «Самсунг» с фронтальной загрузкой, нужно провести следующую работу:

• Вначале необходимо снять верхнюю переднюю панель. Используя крестовую отвертку, отворачивают 2 самореза. Потянув за верхнюю крышку, аккуратно ее вынимают.
• Освобождается выемка распределителя, где находится отбеливатель или порошок. Емкость вынимается путем нажатия на место в центральной части лотка.
• Снятие нижней панели, которая удерживается защелками. Панель нужно потянуть на себя, слегка отогнув защелки отверткой.
• Вынимается передняя панель управления. Крепится она на нескольких саморезах. Они расположены под снятым распределителем. Открутив винты, можно снять панель. Ее следует положить на корпус машины, оставив присоединенными провода. Можно их отсоединить, предварительно промаркировав. Иногда в машинах существует крючок, на который вешается панель.
• С помощью отвертки снимается нижняя панель.
• В правой части находится очистной фильтр. Внешне – это пробка, которая служит для сбора мелкого мусора. Здесь можно найти монеты, пуговицы, кнопки, которые способны засорить шланги и насос. Фильтр очищается проворачиванием его против часовой стрелки. После его снятия из отверстия побежит вода, поэтому следует поставить вниз емкость.
• Отделяется резиновая манжета от панели. Проводится это с помощью отвертки, которой хомут поддевается и вынимается из пазов.
• Снимаются противовесы. В моделях «Самсунг», они могут располагаться как спереди, так и сзади. Внешне – это бетонные блоки. Они нужны для устранения вибрации при стирке. Крепятся длинными болтами, которые нужно открутить.
• Отсоединяется передняя стенка вместе с баком для загрузки белья. Для этого нужно раскрутить 4 самореза: 2 под верхней панелью и 2 под нижней.
• Снимается задней стенки. Откручиваются все болты, на которые она крепится.
• С барабана снимаются все шланги: прессостата, порошкоприемника, заливной и сливной патрубки. Предварительно у них ослабляются хомуты.
• Отключается проводка от ТЭНа и снятие этого элемента. Он расположен внизу бака. Для этого нужно открутить гайку, которая находится в центре, надавить на шпильку и отверткой поддеть ТЭН.
• Убирается электромагнитный клапан, который отвечает за подачу воды в машину. На катушках клапана имеются разъемы, которые нужно сфотографировать для последующей сборки.
• Вынимается датчик уровня воды. Прибор отвечает за ее количество при разных режимах стирки.
• Аккуратно отсоединяются провода, ведущие к двигателю. Предварительно их лучше сфотографировать.
• Снимается привод между двигателем и шкивом бака.
• Вынимается бак, но предварительно от него отсоединяется и снимается вся проводка. Чтобы вынуть бак, откручиваются амортизаторы, на которых он держится.
• Снимается бак вместе с двигателем. Теперь от этого узла нужно отделить амортизаторы и сам двигатель.
• В случае необходимости снятия подшипника требуется разобрать бак.

Иногда конструкция бака разборная. В этом случае нужно освободить болты и снять защелки крепления. При разделении его на 2 части появляется доступ к валу, сидящему на 2 подшипниках. Они снимаются с помощью молотка или специального съемника.

Обладая такой информацией, в случае несложного ремонта можно разобрать стиральную машину своими руками, параллельно проведя чистку от грязи и накипи вынутых деталей.
