Как проверить двигатель стиральной машины

Как проверить исправность электродвигателя на стиральной машине?

Какой двигатель используется в стиралках? Всего их три разновидности:

• Прямоприводной инвертор. Крепится на заднюю стенку бака без применения ремня.
• Асинхронный.
• Коллекторный.

Мы разберем, как проверить коллекторный двигатель, потому что он установлен в большинстве моделей.

Что может ломаться в движущем узле? Различают три основных неполадки. С ними пользователи сталкиваются чаще всего:

• Износ щеток.
• Обрыв обмоток и пробой на корпус.
• Поломка ламелей.

Выяснить, что именно сломалось, поможет диагностика.

Как проверить щетки мотора?

Любая диагностика предусматривает демонтаж детали из корпуса. Предварительно отключите СМА от сети, перекройте впускной вентиль подачи воды.

• Снимите верхнюю крышку, выкрутив винты крепления и сдвинув панель назад.
• Отсоедините заливной шланг.
• Выкрутите болты по периметру задней стенки. Уберите ее в сторону.

Под баком расположен электромотор. Отключите его проводку, выкрутите болты крепления. Потяните движок на себя и достаньте из корпуса.

Итак, узел перед вами. С обеих сторон его корпуса находятся щетки. Их стержни состоят из графитового материала, который стирается при контакте с ротором коллекторного двигателя. Тогда щетки прекращают передавать на ротор электричество и вращение останавливается. При сильном износе под стиралкой можно заметить искрение.

• Отстегните проводку щеток.
• Отодвиньте клемму и достаньте элемент.

При износе больше чем наполовину проводится замена. Обязательно менять одновременно две детали, независимо от степени истирания. Прочистите посадочные места от графитовой пыли. Прижмите пружину новой щетки и вставьте в гнездо. Верните на место клемму, подключите проводку.

Как правильно прозвонить обмотку ротора электродвигателя?

По причине замыкания или обрыва барабан в СМ может не полностью прокручиваться или совсем не вращаться. Во время замыкания мотор начинает нагреваться, отчего срабатывает защитный термостат и двигатель не запускается. Иногда при нагреве случается отслоение ламелей, что приводит к другой поломке.

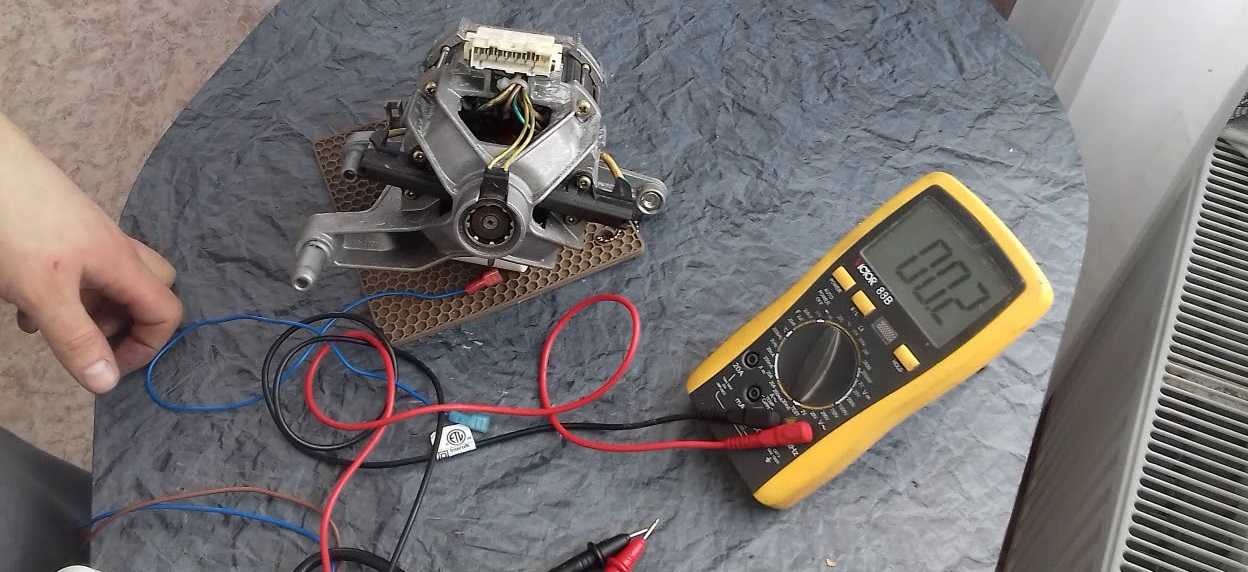

Для диагностики обмотки вам понадобится тестер. Как проверить обмотку двигателя мультиметром:

• Настройте тумблер на измерение сопротивления.
• Прикоснитесь щупами к двум ламелям.
• Исправные детали покажут значения от 20 до 200 Ом.
• Если случился обрыв, значения на экране будут стремиться к бесконечности.
• В случае замыкания показатели будут минимальными.

Чтобы исключить замыкание ротора, сделайте так:

• Поверните тумблер в режим зуммера.
• Один щуп приложите к железу ротора, другой прикладывайте к каждой ламели.

В исправном состоянии тестер не будет пищать.

Чтобы проверить, сгорел ли электродвигатель, необходимо выяснить сопротивление обмоток статора. Замкните проводки между собой, приложите к ним щуп мультиметра в режиме зуммера. Если послышится писк, значит, дело в замыкании.

Ремонт двигателя в таком случае — занятие бесполезное. Перемотать обмотку сложно и нецелесообразно. Дешевле заменить движок.

Осмотр ламелей

Как мы писали, при нагреве ламели могут отслаиваться. Тогда теряется контакт с ротором. Отслоение также случается, когда клинят подшипники. Или в стиралке с вертикальной загрузкой начинается цикл без закрытых створок барабана. Тогда работоспособность электродвигателя будет нарушена.

Если после осмотра вы заметили стружки, заусеницы, ламель можно проточить на токарном станке либо сдать в мастерскую.

На видео показана диагностика:

Основные причины неисправности электродвигателя

1. Каждый пользователь должен знать, как проверить щетки электродвигателя. Передавая ток, щетки быстро изнашиваются, что может послужить причиной остановки стиралки.
2. Причиной выходя из строя СМА могут быть изношенные ламели. Их разъемы затираются, образуются зазубрины, что требует замены или ремонта двигателя стиральной машины.
3. Если случился обрыв в обмотках статора или ротора (это может быть следствием короткого замыкания), тогда ремонта также не избежать.

Прежде чем прибегнуть к замене деталей, выясним, как проверить коллекторный двигатель в стиральной машине.

Основные причины поломки двигателя стиральной машины могут быть следующими:

• Неисправности коллекторных ламелей,
• Обрывы в роторных и статорных обмотках,
• Изношенность щеток двигателя.

Неисправности ламелей чаще всего происходят из-за замыкания в обмотках.

Поломка ламелей

Вследствие поломок ламели могут терять контакт с секцией роторной обмотки. Так же они могут слишком сильно нагреваться и даже отслаиваться. Ламели фиксируются на коллекторе клеящим веществом. А электро соединение с секциями роторной обмотки создают особые крючки. Один из самых частых вариантов поломки данной детали двигателя – обрывание шнура в роторной секции в местах соединения с ламелью.

Намного хуже, если вследствие чрезмерного нагрева ламель отслоилась. Такая поломка происходит из-за замыканий в секциях обмотки, между ламелями и роторного заклинивания. Такой дефект происходит потому, что через ламели проходит электричество существенно выше рабочего уровня.

Это может произойти, когда клинят подшипники или когда в стиральной машине с вертикальной загрузкой началась стирка с незафиксированными в закрытом положении створками барабана. Чаще данный дефект ламелей нам сообщает о том, что имеют место быть какие-то другие поломки электродвигателя или машинка эксплуатируется не правильно.

Несущественное отслоение, не превышающее половины миллиметра, убирается при помощи проточки коллектора на специальном станке. После этого нужно внимательно осмотреть и очистить все части детали от пыли и стружки и устранить заусенцы.

Для того, чтобы определить наличие данной неисправности вы можете не спеша покрутить ротор своими руками. Если вы услышите характерное трещание, значит, скорее всего, данная поломка есть.

Если щетки двигателя стиральной машины износились, то пришла пора поменять их на новые. Новые щетки вы можете найти в специализированных магазинах. Так же их можно приобрести под заказ. Самый простой способ найти подходящие детали для стиральной машины – воспользоваться поисковыми системами в интернете.

Кстати, довольно сильное искрение может происходить тогда, когда щетки еще новые и не притерлись к внутренним частям двигателя. Еще один повод, для того, чтобы решить, что щетки износились – неполное вращение барабана машинки. Довольно часто это происходит и при проблеме с приводным ремнем. Например, когда он порвался или соскользнул со шкива. Так же причиной происходящего может послужить замыкания между витков обмотки движка.

В большинстве случаев щетки от других двигателей не подойдут. Необходимо приобрести щетки, предназначенные именно для вашего мотора.

Твердость щеток может влиять на то, насколько долго они будут работать. Но очень твердые щетки могут со временем привести в негодность коллектор.

Двигатель стал менее мощным? Возможны короткие замыкания, происходящие между витков обмотки. Как мы уже писали выше, при подобной поломке барабан машинки может не вращаться или вращаться не полностью.

Электродвигатель перестал работать? Скорее всего, произошел обрыв в статорных обмотках. Так же это может произойти из-за слишком сильного нагрева корпуса мотора из-за коротких замыканий все в тех же обмотках движка. Если двигатель нагрелся до температуры свыше девяноста градусов, то сработает специальный термостат, предназначенный для защиты.

Кроме того, короткие замыкания в обмотке двигателя стиральной машины могут появиться из-за нарушения изоляции. К сожалению, в этом случае придется менять весь двигатель. Либо заново создавать обмотку. Что очень не просто. И мы не рекомендуем делать это самостоятельно.

Замыкание в двигателе машинки может стать причиной многих других неисправностей. Например, могут прийти в негодность контакты разъемов модуля управления, могут выйти из строя силовой симистор, реле реверса и прочее.

Тестируем двигатель

Когда принято решение самостоятельно протестировать двигатель, необходимо тщательно изучить устройство мотора. На стиралках от Индезит устанавливается движок коллекторного типа, выгодно отличающийся компактностью и высокой мощностью. Неотъемлемая часть устройства – приводной ремень, соединяющийся со шкивом барабана и запускающий процесс вращения.

Что касается внутреннего механизма, то под корпусом прячутся несколько отдельных деталей: ротор, статор и две электрощетки. Контролирует скорость в оборотах расположенный сверху таходатчик. Специалисты используют несколько способов для проверки работоспособности двигателя. Но для начала нужно достать его из стиральной машинки.

1. Снимаем заднюю панель стиралки, открутив болты по периметру.
2. Ослабляем и убираем приводной ремень, одновременно вращая шкив.
3. Отключаем подведенную к двигателю подводку.

1. Отвинчиваем удерживающие болты и, раскачивая движок в стороны, достаем наружу.

Теперь приступаем к диагностике. Соединяем провода с обмотки статора и ротора, после чего даем на них напряжение в 220 Вольт. Если заметно вращение, то проверка пройдена успешно, и устройство функционирует исправно.

Но описанная тактика проверки имеет и недостатки. Так, невозможно полностью протестировать двигатель, особенно, если он в дальнейшем будет работать в разных режимах. Еще один возможный риск – перегревание устройства из-за прямого подключения, способного вызвать короткое замыкание. Но снизить вероятность поломки несложно, если включить в цепь балласт в виде ТЭНа от автомата. Нагреватель при замыкании станет нагреваться, забирая на себя весь удар, чем обезопасит движок. Но это только первый этап проверки, так как на очереди другие элементы электродвигателя – щетки, ламели и обмотки.

Самые часты причины поломки двигателя

• Вышедшие из строя электрические щетки;
• Обрыв обмотки в роторе и статоре;
• Коллекторные ламели.

Замена электощеток

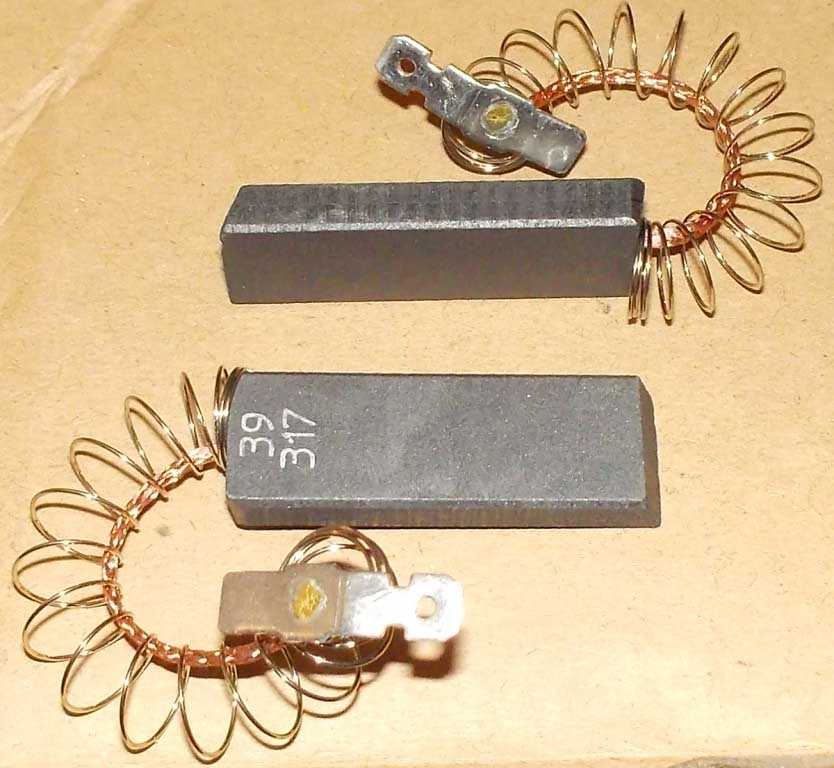

Это токопроводящие графитовые кубики с проводами, которые трутся о коллектор.

Поводом для замены щеток двигателя может стать:

• потеря вращательной силы барабана или полная его остановка;
• непривычный шум во время работы стиральной машины.

Самая распространенная причина поломки – перегрузка бака. Также электрощетки быстро изнашиваются при использовании отжима на максимальных оборотах или вследствие замыкания в витках обмотки электродвигателя, проблемы с ремнем, который соединяет двигатель с барабаном, он может соскочить со шкива или порваться.

Также понять, о необходимости замены поможет визуальный осмотр щеток. Если в процессе работы они искрят или на поверхности имеется черный налет – детали нужно менять.

Конечно, это недорогой элемент двигателя, а ремонт можно произвести в домашних условиях. Достаточно приобрести подходящую модель щеток в специализированном магазине или сервисном центре. Главное правильно подобрать и заменить щетки на стиральной машине, они должны полностью соответствовать типу мотора и лучше, если это будет оригинальный набор от самого производителя стиральной машины.

Требуется замена ламелей

Это как раз та составная часть коллектора, по которой скользят электрощетки. По ним ток передается через обмотку ротора в двигатель. Сами пластины редко подвержены износу, причиной поломки может стать обрывание шнура в обмотке в тех местах, где крепятся ламели или их отслоение.

Происходит это, чаще всего, также из-за неправильной эксплуатации прибора, например, в автомате с вертикальной загрузкой, процесс стирки был запущен с незакрытыми створками барабана или выхода из строя подшипников.

Если отслоение небольшое, ремонт производится на специальном станке, путем проточки коллектора. В домашних условиях можно обойтись простой мелкой шкуркой. Принцип один и тот же – ламели затачиваются, затем пространство между ними тщательно вычищается от пыли и попавшей стружки.

Проверить электродвигатель на наличие данной неисправности можно путем неспешного прокручивания ротора, если появится характерный звук, то, скорее всего, причина в ламелях.

Обрыв или замыкание в обмотке ротора или статора

Это наиболее частые причины потери мощности двигателя или полное прекращение его работы, которые могут быть следствием:

• перегрева корпуса электродвигателя, возникшего вследствие коротких замыканий в обмотке. Нормальная температура не должна быть выше 80 градусов, если она поднимается до 90 градусов, срабатывает термостат, останавливающий мотор;
• нарушение изоляции обмотки. В этом случае ремонт в сервисном центре неизбежен. Чаще всего приходится менять весь двигатель. Делать обмотку заново в домашних условиях не рекомендуется.

Обрыв в обмотке можно обнаружить с помощью мультиметра в режиме измерения сопротивления между ламелями. Норма 0.1-0.4 Ом.

Поломка или замыкания в электродвигателе стиральной машины может стать причиной неисправности и выхода их строя других деталей прибора, например командного аппарата (еще одна дорогостоящая деталь автомата), силового симистора, реле реверса. Как видно, наиболее частые причины поломок, несоблюдение плавил эксплуатации или нестабильность электрической сети. Для увеличения срока службы, рекомендуется использовать прибор согласно инструкции, а для защиты от скачков напряжения устанавливать дифавтомат и подключать стиральную машину только через это защитное устройство.

Если стиралка отказывается запускать стирку и вращать барабан, то предстоит обширная диагностика: от проверки ремня с электроникой и до проводки и движка. С последним лучше обратиться к профессионалу, но при должном опыте и усердии проверить двигатель стиральной машины Индезит можно и без спецподготовки. Главное, действовать аккуратно и не отклоняться от инструкции.

Причины неисправностей двигателей стиральных машин.

Наиболее часто электродвигатель может иметь следующие причины неисправностей

• Выход из строя щеток электродвигателя;
• Выход из строя ламелей;
• Обрыв ротора или статора.

Неисправности щеток электродвигателя

В первую очередь нужно осмотреть щетки двигателя. Они изготовлены из графита, постоянно подвергаются трению о коллектор. Поэтому очень часто выходят из строя. Если машина проработала уже несколько лет, их обязательно надо проверить.

Они могут выходить из строя и если стиральную машину эксплуатировать с нарушением правил пользования. Например, если постоянно перегружать бельем бак машины. Щетки следует внимательно осмотреть. Они не должны быть очень короткими по сравнению с новыми графитовыми щетками. На них могут быть трещины и сколы.

Если при работе двигателя наблюдается сильное искрение, щетки надо заменить. Надо также помнить, что и новые щетки могут какое-то время искрить. Это происходит из-за того, что они еще не притерлись к деталям двигателя. Можно произвести замену щеток на новые с профилактической целью, и не ждать пока они совсем износятся.

Отслаивание или поломка ламелей

Ламели представляют собой небольшие пластинки и служат для передачи тока от обмотки ротора в двигатель. Они могут отслаиваться из-за сильного перегрева, в случае неправильной эксплуатации стирального агрегата. Так как они приклеены к ротору, то в этом случае они могут просто отклеиться. Если при медленном вращении ротора руками, слышен треск, то по всей вероятности с ламелями проблема.

Двигатель в таком случае может заклинивать. Небольшое отслаивание ламелей можно устранить дома при помощи мелкой наждачной бумаги. В мастерской такой дефект устраняется при помощи специального станка.

Ламели могут иметь еще одну поломку, это – обрыв провода, идущего от ламели к обмоткам ротора. Обычно это происходит в месте ее крепления. В этом случае можно устранить неисправность при помощи паяльника. Обнаружить такой дефект можно, если слегка пинцетом подергать каждый проводок.

Неисправности ротора или статора

Чаще всего это бывает, если произошло замыкание или обрыв обмоток. При этих неисправностях двигатель может вообще не работать. Во время работы машины может наблюдаться снижение мощности. При короткозамкнутых обмотках происходит очень сильный нагрев мотора. Нормой является температура в районе 80 градусов. В случае ее повышения до 90 градусов, сработает защита, в которой задействован термостат, и двигатель перестанет работать.

Проверка обмоток на обрыв или замыкание выполняется с помощью мультиметра. Прибор должен находиться в режиме измерений сопротивлений. Следует замерить соседние пары ламелей. Оно должно быть везде одинаковым, но не менее 20 и не более 200 Ом. Сопротивление менее 20 Ом может свидетельствовать о коротком замыкании обмоток.

Сопротивление намного больше 200 Ом до бесконечности, говорит об обрыве обмоток. Следует проверить отсутствие замыкания между ламелями и железом ротора. Прибор должен находиться в режиме прозвонки. В случае появления сигнала зуммера, можно сделать вывод о замыкании между витками обмотки.

На наличии короткого замыкания следует проверить и обмотку статора. Если мультиметр не издает звука, значит, замыкания нет. При появлении звукового сигнала, делается вывод о межвитковом замыкании.

Двигатель, имеющий прямой привод

Двигатели этого вида применяются в стиральных машинах типа LG и Samsung.

Соединение с барабаном осуществляется без ремня, напрямую. В них предусмотрена система диагностики. Результат диагностики выводится на дисплей машины в виде кода. По нему можно диагностировать некоторые виды несложных поломок. Но более сложные неисправности придется устранять в сервисном центре.

Причин поломки стиральной машины автомат может быть много. Самые распространенные из них: ошибки потребителей, допущенные при эксплуатации, неправильная загрузка белья, некачественные моющие средства для стирки, заводской брак во время производства, слишком жесткая водопроводная вода и т.п.

Выйти из строя может любой элемент бытового прибора. В зависимости от серьезности неисправности, может потребоваться простой ремонт стиральной машинки, который производится в домашних условиях самостоятельно. В более серьезных случаях придется обращаться за помощью к профессиональному мастеру, который сможет установить причину и произвести сложный ремонт.

Самая важная часть стиральной машины – двигатель. Главная его задача – вращение барабана. Его поломка может произвести к серьезной проблеме, вплоть до выхода из строя всей стиральной машины автомат.

Советы

• Раз в полгода-год проверяйте состояние смазки подшипников мотора. Если она на исходе, очистите вал от остатков старой смазки и добавьте новую. Не используйте индустриальное масло – оно быстро высыхает при 50-80 градусах.
• Не перегружайте машину, «гоняя» её на пределе. Если модель предусматривает 7 кг белья, нагрузите на 5-6 кг.
• Снизьте обороты во время отжима, особенно когда белья много (околопредельный вес). Вместо 1000 оборотов в минуту лучше использовать 400-600.
• Лёгкие вещи требуют освежающей стирки – один основной цикл, одно полоскание, один отжим. Не затягивайте стирку на 3 часа, когда загрязнения белья невелики. Если есть сушилка и утюг, можно не пользоваться режимом сушки и лёгкой глажки.
• Зафиксируйте машину, установив её в небольшое углубление, на сантиметр «утопив» ножки в пол. На высоких оборотах она не сдвинется с места.
• Не подвешивайте СМА на кронштейнах над полом, даже если стена выполнена из железобетона. Поймав резонанс при тряске во время отжима белья, можно и дом завалить.
• Если питающее напряжение в вашей сети часто меняется, используйте высокомощный стабилизатор или ИБП, выдающий стабильные 220 вольт.
• При проверке двигателя на работоспособность включайте его последовательно через ТЭН машины – неисправные обмотки будут сохранены, так как в случае их малого сопротивления, замыканий спираль ТЭНа будет быстро нагреваться.
• В проводке (линии) розетки, в которую включается СМА, должен задействоваться дополнительный дифавтомат.

О том, как проверить двигатель стиральной машины, смотрите далее.

Как проверить исправность двигателя своими руками

Поскольку сегодня используются только коллекторные и инверторные моторы, рассмотрим пути диагностики на их примере.

Прямоприводной тип

Проверить его исправность в домашних условиях сложно. Можно использовать системное тестирование, если оно предусмотрено в вашей модели стиралки. Также самодиагностика может выдавать код неисправности на дисплее машины. Расшифровав код, вы поймете, в чем проблема и стоит ли обращаться в мастерскую.

Если вы все-таки решите снять двигатель, делайте это правильно:

• Отключите стиральную машинку от питания.
• Снимите заднюю крышку, выкрутив болты по периметру.
• Под ротором двигателя расположены винты, которые крепят проводку. Их нужно выкрутить.
• Выкрутите центральный болт, удерживающий ротор. Для этого используйте головку на 16 (для модели LG).
• При откручивании болта второй рукой удерживайте ротор, чтобы он не вращался.
• Снимите сборку ротора.
• За ней расположена сборка статора, которую удерживают 6 болтов.
• Для их выкручивания возьмите головку на 10.
• Отсоедините разъемы проводки от статора.

Можно начинать осмотр и проверить работоспособность двигателя.

Коллекторный тип

Существует несколько способов проверки коллекторного двигателя. Но сначала достаньте мотор из корпуса:

• Снимите заднюю крышку СМА.
• Отсоедините провода от двигателя.

Открутите болты и вытащите мотор из корпуса.

Приступите к диагностике. Соедините провода обмотки статора и ротора, как указано на схеме ниже. Затем подключите обмотку к электричеству 220 Вольт. Если ротор начал вращаться, считается, что прибор исправен.

В данном методе есть недостатки. Во-первых, вы не сможете точно подтвердить функциональность двигателя, особенно как он будет работать в разных режимах. Во-вторых, прямое подключение грозит испортить мотор, если его замкнет.

Исходя из сказанного выше, в данную схему можно включать балласт, который служит защитой. В качестве балласта можно использовать ТЭН от стиралки. Подключение согласно схеме:

В таком случае при замыкании элемент начнет нагреваться, защищая двигатель от сгорания.

Поскольку коллекторный мотор состоит из нескольких элементов, их все нужно проверить.

Электрические щетки

По бокам корпуса мотора находятся две щетки. Поскольку выполняются они из мягкого материала, со временем они стирается. Достаньте щетки из корпуса и, если они изношены, установите новые детали.

Узнать, что со щетками проблема, можно при подключении двигателя. Если вы соединили его проводку с сетью, а при вращении он начал искрить, значит, дело в электрощетках.

Купить новые элементы вы можете в магазине, показав старые щетки либо назвав модель машины.

Проблема в ламелях

Через ламели посредством щеток передается электричество к ротору. Поскольку ламели крепятся на клей к валу, при заклинивании мотора они могут отслаиваться. С небольшими отслоениями можно справиться при помощи токарного станка, проточив коллекторы. Стружка тщательно вычищается мелкой шкуркой.

При осмотре ламелей обращайте внимание на отслоения и заусенцы, которые указывают на неполадки в работе

Обмотки ротора и статора

При проблемах с обмоткой двигатель СМА становится менее мощным, либо вообще прекращает работать. Происходит это потому, что в обмотках возникает замыкание, мотор сильно перегревается и срабатывает термистор, который отключает его для безопасности.

Проверить обмотки можно мультиметром. Настройте его в режим измерения сопротивления. Прикладывайте щупы мультиметра к ламели, как показано на картинке. В норме показатели должны быть от 20 до 200 Ом. Если сопротивление меньше – это замыкание. Если больше – обрыв обмотки.

Чтобы проверить статор, включите на мультиметре режим зуммера и по очереди прикладывайте щупы к концам проводки. Если прибор молчит, не издавая сигнала, значит, все в порядке.

Чтобы найти место замыкания, один щуп мультиметра подсоедините к проводке, другой к корпусу. В норме не должно быть никаких звуков.

Если вы нашли поломку, не пытайтесь проводить самостоятельный ремонт. Для этого нужно заново создавать обмотку. В данном случае проще заменить электродвигатель.

Как видно, проверить двигатель своими руками несложно. В некоторых случаях вы сможете самостоятельно отремонтировать двигатель или обратиться в сервисный центр.

Типы двигателей

В стиральных машинах чаще всего применяются следующие типы двигателей:

Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

Асинхронный” двигатель

Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей

Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора

Визуальный осмотр двигателя лучше всего производить, разобрав его.

Порядок разборки асинхронного двигателя:

1. открутить винты;
2. сделать пометки рисками, расположение крышек относительно корпуса;
3. снять вентилятор, открутив два болта;
4. снять переднюю и заднюю крышку двигателя, предварительно открутив винты.

Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.

Коллекторный двигатель

Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

Виды устройств для проверки

Кроме стандартного набора инструментов (пассатижи, набор отвёрток и ключей), потребуется электротехнический прибор, выполняющий «прозвонку» мотора.

Мультиметр

Раньше мультиметр именовался авометром – это был стрелочный прибор, измеряющий сопротивление, напряжение и силу тока. Сегодня стрелочные приборы почти полностью ушли с рынка – за исключением миниатюрных, современных версий, которые найти проблематично. Они уступили место цифровым собратьям, которые позволяют проверять диоды, конденсаторы, катушки индуктивности и обмотки, и даже исправность транзисторов.

То же, что и мультиметр, но может быть изготовлен и самостоятельно – из любого стрелочного гальванометра. Для проведения измерений тестер переключается в режим замеров сопротивления (значения на секторе с обозначениями Ом и кОм).

Прибор получил название «прозвонка» – за режим зуммера: при сопротивлении ниже 200 Ом срабатывает звуковой сигнализатор.

Как самостоятельно прозвонить двигатель своей стиральной машины

Современный ритм жизни является достаточно стремительным, и такая проблема, как поломка стиральной машины, станет большой неприятностью, особенно если в доме есть маленькие дети. Но, при наличии определенных знаний, можно попытаться устранить небольшие мелкие поломки самостоятельно, без привлечения услуг специалистов. В современных стиральных машинах автомат установлены разные виды двигателей.

Перед тем как прозванивать двигатель стиральной машины, стоит посмотреть обучающее видео с мастер-классом

Наиболее старым является асинхронный, он:

• Состоит из ротора;
• Отличается невысоким шумом;
• Характеризуется доступной стоимостью.

Но, в более новых моделях он не используется, так как имеет и минусы – большие размеры и высокое потребление электроэнергии. Коллекторный вид можно встретить и в современных моделях, здесь используется ременная передача вращения от самого двигателя к барабану. Он отличается небольшим размером, состоит из ротора, стартера, электрощетки и тахогенератора.

Мотор с наличием прямого привода, или его еще называют бесколлекторным, соединен в стиральных машинах напрямую к барабану, без использования ремня. Подобные технологии используются в наиболее новых стиральных машинах – Indesit, Bosch, LG. Этот электродвигатель является трехфазным, имеет многополюсный коллектор, а ротор оснащен постоянными магнитами, он также выдает высокую производительность и низкое потребление электроэнергии, значительно меньше по размеру, чем предыдущие модели.

Перед тем как приступить к тестированию на исправность электродвигателя, нужно сначала его визуально осмотреть на наличие механических поломок, прогорелых проводов, воды в моторе. Если нет видимых дефектов, но он не работает и не запускается, то можно воспользоваться мультиметром – тестером для проверки работоспособности в домашних условиях. Прозвонка должна осуществляться по всем правилам техники безопасности, иначе можно не только получить сильный удар током, но и испортить окончательно сам двигатель. Прозвонить можно, как асинхронный, так и двухфазный двигатель, но каждый вид имеет свои определенные особенности, поэтому работать нужно аккуратно и не спеша.
