Пайка штекера к наушникам

Ремонт наушников

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

• проблемы остаются – неисправность в наушниках;
• проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

• проблемы пропали – неисправны стереонаушники;
• проблемы остались – неисправен аппарат.

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

• микрофон и «качелька» подключаются одной парой проводов или разными;
• иногда микрофон подключается экранированным проводом;
• общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
2. надеть наушники и начать поочерёдно прозванивать провода;
3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

• 4 провода. Оставшаяся подключена к микрофону;
• 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
• 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

1. обрезать кабель;
2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
3. удалить остатки кабеля из корпуса тонким сверлом;
4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
5. тестером проверить исправность наушников;
6. концы жил облудить на 5 мм;
7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;
8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
9. середина с припаянным кабелем укладывается в пластмассовый корпус;
10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Распайка наушников с микрофоном и кнопкой: пошагово

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см

Таким образом происходит удаление проблемного участка.
Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода

Два кабеля будут покрыты изоляцией, а два – нет.
Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.

Как припаять наушники к штекеру

Для ремонта нам понадобятся:

• острый нож или скальпель;
• кусачки или бокорезы;
• пинцет, медиатор или плоская отвертка;
• паяльник, припой и флюс;
• зажигалка;
• термоклей и клеевой пистолет;
• запасной штекер.

Возможно, вам понадобятся не все эти предметы. Но ремонт – дело непредсказуемое, поэтому иметь запас деталей никогда не будет лишним. Когда все это готово, можно приступать к работе. Починить наушники можно 2-мя способами: использовать старый разъем или заменить его на новый.

Начинается ремонт одинаково:

1. Кусачками отрежьте старый штекер на расстоянии 2-3 см от его края.
2. Зачистите провода от изоляции (общий контакт желательно сделать чуть длиннее).
3. При изготовлении гарнитуры в кабели вплетается шелковая нитка, которая повышает их механические свойства. Провод нужно расплести, нитку удалить.
4. Зачистите кабель от лаковой изоляции. Ее можно убрать ножом. Или воспользоваться зажигалкой, а затем лезвием удалить нагар. Также лак хорошо убирается лужением, когда провод погружается в лужицу канифоли и прокаливается паяльником. На его жале должно быть немного припоя.
5. Правильно определите назначение каждого провода (это называется распиновка). Сопротивление динамиков наушников-вкладышей обычно равно 32 Ом.
6. Спаяйте вместе все заземляющие провода.

Также в качестве флюса возможно использовать аспирин, что наглядно представлено в следующем видео:

Далее выбирайте между ремонтом старого штекера или его заменой. Новый разъем можно припаивать сразу, с ним не нужно делать подготовительные операции (кроме как зачистить и залудить контакты). В продаже есть разные модели на 3, 4 и более проводов. Но они не лишены недостатков:

1. Отверстие для провода очень большое, нужно его чем-то заполнить. Например, термоклеем или герметиком.
2. Масса и размеры нового штекера больше, а это не добавляет некоторые удобства. Да и его внешний вид может сильно отличаться от общего стиля наушников.
3. Материал контактов разъема хуже подходит для паяния.
4. Некачественный штекер может расшатать гнездо на источнике.

Все эти недостатки касаются только самых дешевых разъемов. Чтобы их избежать, покупайте только качественные изделия. Тогда замена разъема не вызовет сложностей. Перед паянием не забудьте надеть на кабель все необходимые части штекера. Такую ошибку иногда допускают даже опытные мастера. Можно перепаять старый штекер, для этого нужно действовать аккуратно:

1. Разрежьте пластиковую изоляцию по шву и удалите ее.
2. Сфотографируйте место спайки каждого провода.
3. Зачистите контакты на штекере.
4. На кабель наденьте термоусадочную трубку и новый корпус. Это может быть колпачок от шариковой ручки, наконечник иглы от шприца и другое. Не забудьте подогнать размеры к штекеру.
5. Припаяйте провода.
6. Зафиксируйте новый корпус клеем и термоусадкой.

Проверьте наушники. Если звук чистый и работают микрофон и шумоподавление – работа выполнена успешно. Если нет – осмотрите места пайки, проверьте динамики и провода мультиметром.

Распиновка проводов наушников

Обычно головные телефоны подключаются штыревым штекером. Он носит название “джек”, а к современной аппаратуре к кабелю от наушников подключается мини-джек (mini-jack) 3,5. Это значит, что диаметр штыря –3,5 мм. В некоторых аппаратах акустические системы подключаются штекером джек 2,5, а также разъёмами miniUSB и mikroUSB.

Распиновка подключения штекеров джек 2,5 и 3,5

В простых стереонаушниках и акустических устройствах в кабеле для подключения проходят три провода, припаянные к штекеру. Трёхпроводные штекера носят название TRS. Нумерация контактных колец на штыре идёт от конца к кабелю:

1. на конце штыря левый канал, к нему припаивается провод с зелёной изоляцией;
2. правый канал подключается к среднему контактному кольцу красным проводом;
3. общий или земля присоединяется к ближайшему контакту от кабеля проводником, который покрыт бесцветным лаком и поэтому имеет медный цвет.

В некоторых моделях подключение выполнено не трёхжильным кабелем, а двумя двухжильными. При этом проводники с изоляцией одного цвета из каждого кабеля подключаются к общей клемме, а оставшиеся к правому и левому контакту.

Припаиваются провода к выводам или контактным площадкам, расположенным в изолирующей оболочке. Соотношение выводов для пайки и контактных колец определяется тестером или визуально.

Конструкция штекера джек 2,5 отличается от джек 3,5 только размерами.

Распиновка проводов в гарнитуре-наушниках с микрофоном

Кроме головных телефонов, предназначенных только для прослушивания музыки, есть наушники со встроенным микрофоном и кнопками для разговора по телефону или скайпу. В кабеле таких приборов от четырёх до семи жил. Дополнительные жилы необходимы для подключения микрофона и кнопок управления.

Распайка в разъёме джек 3,5

Такие разъёмы кроме названия “jack” называют TRRS. Они имеют два варианта распиновки: OMTP и CTIA. В обоих вариантах на штыре четыре контактных кольца и вывода. Отличие распайки – в присоединении микрофона и нулевого провода, которые подключаются к 3 и 4 выводам.

Если вместо подключения типа OMTP использовать CTIA, то звук будет глухим, а микрофон не будет работать.

Цвет изоляции на проводах стандартный, хотя возможны варианты, особенно в дешёвых китайских моделях:

• общий или нулевой – бесцветный (медный);
• к микрофону идёт синяя жила;
• левый канал – зелёный;
• правый канал – красный.

Распиновка разъёмов miniUSB и mikroUSB

Некоторые модели мобильных телефонов вместо разъёма для подключения гарнитуры “джек” оснащаются разъёмами miniUSB и mikroUSB. При необходимости подключить к такому аппарату обычную акустику необходимо изготовить переходник или обрезать старый штекер и припаять новый.

Эти штекера отличаются друг от друга только формой и размерами, подключение жил в них одинаковое:

1. общий или “земля”;
2. микрофон,
3. кнопки управления и громкость;
4. правый канал;
5. левый канал;
6. не используется.

Нумерация идёт слева направо, повернув разъём проводами к себе.

Справка.
При использовании стереонаушников без микрофона или внешней акустической системы вывод “2” не подключается.

Некоторые фирмы, например, Самсунг, оснащают свои аппараты 10,- и 20-пиновыми разъёмами. Распайка проводов для таких аппаратов есть в интернете.

Как укрепить провод наушников

Трудность заключается в непосредственно штекере, так как это наиболее опасное для целостности кабеля место. Слегка надавливая на штекер, или вращая у него кабель, возможно словить позицию, при которой два наушника станут работать. Тогда возможно утверждать, что трудность заключается в разъеме.

До начала ремонта важно понимать, каковы самые популярные виды разъемов для наушников и способ их подсоединения. Это поможет выяснить, как спаять, когда в кабеле 4 или 3 проводника

В хороших марках (KossPortaPro, Philips, Sony, Sennheiser) для отдельного канала применяется отдельная защищенная жила, в дешевых вариантах для двух каналов используют общий фон.

Прочность соединения во многом зависит от того, как припаять провода к штекеру. Если звук пропадает (то присутствует, то отсутствует), в первую очередь необходимо выявить поврежденные участки и места разрыва. Часто рвутся проволоки или повреждаются места крепления наушников к штекеру jack 3,5.

Штекер jack

Сейчас популярны наушники, выполненные в форме застёжки-молнии. Надев наушники или гарнитур, пользователь может застегнуть их «под горло». Таким образом, они меньше изнашиваются

Если ракушка съёмная и возможно добраться к контакту на самом динамике, то для ремонта наушников вначале нужно проверить цепь на разрыв омметром. Для этого один его щуп ставим на вывод динамика, а второй — на вывод разъёма. Если прибор показывает «1» или знак бесконечности, значит целостность кабеля нарушена и он нуждается в ремонте.

Затем необходимо определить, в каком же месте кабель оборвался. Надо быть особенно внимательным к местам перегибов и потертой изоляции. Можно отрезать понемногу кабель и проверять, где же произошёл разрыв; порвались наушники, таким образом, длина наушников уменьшится, но это небольшая цена за качественный звук и отсутствие помех. Иногда ситуация требует кабеля достаточно длинного: как удлинить его — нужно позаботиться об этом. Лучше всего взять целый провод, а не использовать несколько обрезков.

Для надежной спайки лучше всего использовать припой ПОС-61, а лудить проводники сосновой канифолью. Чтобы залудить провода с нанесенным изолирующим лаком с них нужно вначале его удалить. Делают это с помощью небольшого ножа по гипсокартону или наждачной бумаги.

Все окончания проводов должны быть тщательно зачищенными; зачистить провода лучше всего ножом, надрезав по кругу изоляцию на 1 см от конца, а затем одним движением к концу провода снять её. Главное, надрезая изоляцию, не перерезать жилу провода. Лучше всего обрезать провода с разницей длины хотя бы в 1 см, чтобы места пайки соседних проводов не сходились в одной точке. Это предотвратит короткое замыкание. Для пайки достаточно паяльника от 25 Вт и больше.

Чтобы правильно припаять штекер, рекомендуется:

• зажать его в тиски, прикрепленные к столу;
• одной рукой, держащей пинцет, удерживать провод;
• второй рукой совершать паяльником манипуляции по пайке.

Обсуждая, как припаять штекер к наушникам, невозможно не упомянуть о важности концентрации и аккуратности. Дрожащие руки, равно, как и плохое зрение — факторы, способствующие некачественной пайке

Следующий шаг — это закрепление провода. С этой целью на разъеме имеется зажим (там, куда припаивается провод фона), в него вставляют заизолированный провод и обжимают с помощью плоскогубцев.

Когда пайка произведена, необходимо подождать около 30 секунд, а затем, держа в одной руке штекер, произвести легкие раскачивающиеся движения проводом другой рукой. Таким образом можно проверить качество пайки, насколько хорошо провода укреплены; закрепляют некоторые наушники для надёжности при передвижении клипсой на воротник рубашки или одну из верхних пуговиц.

Вернёмся к вопросу, как починить наушники, если провод порвался: без паяльника выполнить эту процедуру невозможно. Лучше, чтобы жало было как можно меньше, иначе им будет сложно управлять либо будут образовываться наплывы.

Итак, если наушники оказались сломанными, не спешите покупать новые. Зная, как спаять наушники, можно сберечь, как свои деньги, так и нервы.

Как паять провода в наушниках?

1. Вы также определяете место, где необходим ремонт. И проводите зачистку этого участка проводки.
2. После этого аккуратно разбираете штекер или динамик. Заранее необходимо подготовить детали для замены.
3. Как только вы зачистили провода и удалили оплетку, необходимо продеть их внутрь нового штекера насквозь, иначе после пайки вы не сможете их вставить внутрь.
4. Все остальные действия выполняются, как было описано выше.
5. Дополнительно после паяния можно завязать небольшой узелок в штекере, чтобы предотвратить свободный ход провода и избежать его дальнейшего перетирания в процессе эксплуатации.

При самостоятельных попытках ремонта гарантийный талон станет недействительным, поэтому не стоит торопиться. Первым делом обратитесь в сервисный центр. Там вам окажут квалифицированную помощь и отремонтируют изделие.

Виды

Разная аудиотехника имеет различные разъемы, которые отличаются не только размерами, но и функционалом. Поэтому существует несколько видов штекеров:

Микро Jack размером 2,5 мм (TS/TRS/TRRS). Область применения – портативная аудиотехника, некоторые видеокамеры и микрофоны. Ранее такой стандарт использовался в мобильных телефонах.

Латинские буквы в разъемах типа Jack указывают на количество контактов. Оно слабо связано с размерами штекера, но производителями обычно соблюдается приведенная выше классификация. Каждая буква означает следующее:

• T – Trip (защелка). Это – «носик» штекера, его самое начало.
• S – Sleeve (втулка). Конечная часть штекера, которая прилегает к пластмассовому корпусу.
• R – Ring (кольцо). Располагается между этими двумя контактами.

Число проводов, которые входят в разъем, может варьироваться в зависимости от функционала и назначения подключаемой гарнитуры:

2 провода. Ранее использовались для передачи монозвука в самых простых конструкциях аудиотехники (например, детекторных радиоприемниках). В настоящее время иногда используются для подключения микрофонов.

Для облегчения работы провода имеют цветовую маркировку:

• Правый канал – красный.
• Левый – зеленый, синий, белый и другие цвета.
• Общий контакт, или заземление – медный.

Но не все так просто, некоторые недобросовестные производители используют провода одного цвета. Тогда для ремонта наушники нужно полностью разбирать и прозванивать каждый кабель. Кроме того, даже одинаковые внешне разъемы имеют разную распиновку – CTIA и OMTP.

Если неправильно припаять такой штекер, можно вывести из строя микрофон. Даже если до такого не дойдет, звук в любом случае будет искажен. Выход только один – перепаивать штекер. Обычно используется схема подключения CTIA. Вариант OMTP встречается в дешевых китайских наушниках.

В продаже есть специальные переходники с CTIA на OMTP и наоборот. Как видите, правильно припаять штекер не так просто. Основная сложность – правильно вычислить назначение каждого провода. Но сначала нужно четко определить неисправность.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

• паяльник;
• припой;
• жидкий флюс или канифоль;
• канцелярский нож;
• штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен!

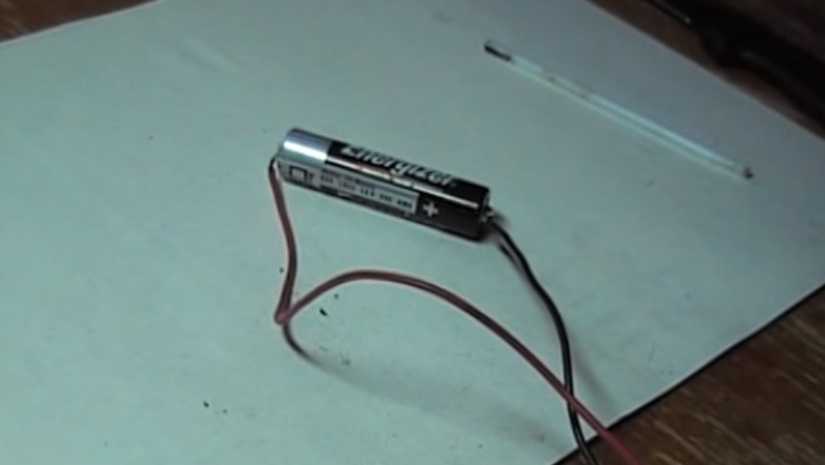

Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Разъемный соединитель TRS (название образовано от английской аббревиатуры наконечник, кольцо, гильза) штыревого типа часто применяется в различных аудиоустройствах. Имеет несколько вариантов исполнения, 3,5-миллиметровый разъем (известный также как мини-джек) ориентирован преимущественно на наушники начального или среднего качества воспроизведения, а также может эксплуатироваться в микрофонных цепях, радиоприемниках, плеерах и различных мультимедийных гаджетах. Разъем данной разновидности довольно популярен также в мобильных телефонах.

Общий вид разъема 3.5 jack

Советы

Мы можем дать несколько советов по ремонту и эксплуатации, которые могут вам пригодиться:

1. Соблюдайте технику безопасности, работайте в хорошо проветриваемом помещении с достаточным количеством света.
2. Для уточнения распиновки именно вашей модели наушников поищите информацию на тематических сайтах или форумах, а также на сайте производителя.
3. При паянии не перегревайте штекер. Его контакты отделен между собой пластиковой изоляцией, которая может расплавиться.
4. Для лучшей очистки провода от лака можно воспользоваться таблеткой аспирина. Нужно положить на нее нужный участок кабеля и хорошо прогреть паяльником. Правда, потом провод все равно нужно очистить и залудить с помощью канифоли.
5. Во избежание дальнейших поломок следите, чтобы кабель не переламывался в месте входа в штекер. Это место можно усилить, если надеть пружинку от авторучки, обмотать скотчем или изолентой.

С более подробным разбором и ремонтом штекера наушников вы можете ознакомиться в следующем видео.

Что потребуется?

Для самостоятельного выполнения пайки наушников в домашних условиях необходимо подготовить комплект инструментов и материалов.

1. Паяльник. Для пайки тонких проводов будет достаточно маломощного паяльника с медным, керамическим или никелированным жалом.
2. Источник электропитания. Розетка и удлинитель, если длины провода будет недостаточно.
3. Флюс. Для работы в домашних условиях подойдёт обычная канифоль. Она позволит правильно залудить паяльник и контакты проводов.
4. Припой. Обычно используются составы на оловянной основе в виде проволоки, ленты, пасты. При выборе последних двух вариантов покупать флюс отдельно не требуется.
5. Канцелярский нож для резки бумаги.
6. Расходные материалы. Дополнительные провода на замену, штекеры, если имеющийся вариант пришёл в негодность.
7. Мультиметр для диагностики. С его помощью можно обнаружить, где именно локализована неисправность.
8. Изолента или специальная трубчатая термоизоляция.

Полезен будет специальный коврик из силикона, который можно постелить на любую ровную поверхность. Для паяльника лучше запастись специальным держателем. Для лужения жала в процессе работы будет полезен кусочек фетра, очищать его в процессе работы можно о сосновый брусок.

Как припаять провод к разным типам батареек

Несмотря на то что батарейки все вроде и похожи между собой, но в каждом конкретном случае имеются собственные тонкости по припаиванию.

Припаиваем к обычной батарейке

Как же припаять провод к полторавольтовой батарейке? Всё очень просто, если нужный инструмент лежит наготове. Для успеха нужно придерживаться следующей последовательности действий:

1. Прежде чем включать паяльник, проверьте его жало. Если на нём имеется окалина, то её следует счистить. Это легко сделать наждачной бумагой либо напильником. Очищать нужно до тех пор, пока не засверкает металл.
2. Подключаем паяльник к сети и кладём его на подставку. Нужно немного подождать, пока он нагреется. Проверить температуру можно по припою. Если на касание жала припой отвечает плавлением, то паять можно.
3. Для того чтобы получить качественный припой, не будем ждать, пока нагревается паяльник, а возьмём да и обработаем место на батарейке, куда будет подпаян провод. Берём кисточку и обрабатываем. Это нужно для того, чтобы припой лучше держался, так как материал батарейки плохо приспособлен для подобных операций. Не стоит забывать про обработку кончиков проводов. Если кисточки нет, её может заменить любая спичка. Нам достаточно капнуть каплю кислоты, чтобы осуществить обработку.
4. Как только нанесёте кислоту, возьмите горячий паяльник и капните припой на полюс. Аналогично делаем и с проводами.
5. Если используете канифоль, то первым делом нужно пролудить поверхность, а провод зачистить от лака. Но можно гарантировать практически на сто процентов, что прочность пайки с канифолью намного хуже.
6. Если не удалось найти кислоту, а в хозяйстве имеется только канифоль, батарейку нужно зачистить, канифоль будет играть роль флюса. Её следует нанести на поверхность элемента, после чего паяльником берём припой и места, где будут крепиться провода залуживаем. Не забудьте залудить и провод.
7. Если правильно лудить, то на элементе питания будет образована довольно крепкая плёнка, на неё и следует паять.
8. Провод нужно прижать к уже прошедшей обработку батарейке, после чего паяльником взять припой и провести пайку. Стараемся не шевелить проводом, чтобы он лежал неподвижно на своём месте, тогда получится накрепко припаять.
9. После застывания припоя аналогично действуем и на другом полюсе элемента.

Теперь проводки надёжно припаяны.

Как припаять провод к «кроне»

Что делать, если нужно припаять к элементу «крона»? По сути, никаких отличий в процессе припаивания между обычной батарейкой и «кроной» нет. Различие лишь в том, что контакты «кроны» вынесены на верхнюю крышку и располагаются рядом друг с другом. Имеются следующие тонкости:

1. Обрабатывать кислотой нужно противоположные контакты. На этих местах и будут припаяны провода.
2. Если использовать канифоль, то лудить нужно противоположные стороны контактов. Почему именно так? Таким образом мы избежим возможность замыкания.
3. Контакты «кроны» сделаны очень неудобными в плане пайки. В своей верхней части они расширяются, и чтобы хорошо пролудить и пропаять, необходим паяльник с очень тонким жалом.

Сам же процесс припаивания весьма прост. Кислотой нужно обработать сами контакты, а также провода, после чего прикладываем провод к контакту. Набрав на остриё паяльника припой, капаем его на провод и разглаживаем. Собственно, на этом всё.

Квадратные батарейки на 4,5 вольта

К данным элементам провода совсем легко припаивать. Их контакты довольно длинные и гибкие, что облегчает задачу по их лужению. Да и паять намного быстрее и проще. Главное — обеспечить неподвижность проводов в процессе.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников. В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи

При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.
