Слесарный верстак своими руками 300 фото, чертежи, инструкции

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

  • Прочность и жёсткость. Станок предназначен для работы с ударной нагрузкой.
  • Устойчивость. Он не должен шататься.
  • Удобство использования.
  • Приемлемая стоимость.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Перед самостоятельным изготовлением обратите внимание на ряд особенностей

Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.

Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.

Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.

Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.

Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.

Слесарный верстак в принципе не имеет избыточной прочности

Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.

Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать

В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.

Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.

Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Составные части приспособления

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

  1. Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
  2. Силовой щит, чтобы подвешивать инструмент.
  3. Тиски.

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Сборка ящика и поперечин

Следующим этапом является сборка поперечин и ящика.

Сборка поперечин является не менее ответственной операцией для устойчивости столярного верстака. Данную сборку также лучше осуществлять вдвоём. Сначала установите обе ножки таким образом, что бы расстояние между внешними сторонами равнялось длине поперечины Д40_1, а именно 700 мм. На нижние опоры положите две поперечины Д40_1 и отметьте карандашом места, куда будут в дальнейшем вкручены саморезы С4,5 (90 мм длины), как указано зелёными точками. Затем просверлите в заготовках Д40_1 в отмеченных местах отверстия диаметром 4 мм. Смажьте клеем соприкасающиеся поверхности. Помните, что время засыхания клея не более 15 минут. Постарайтесь уложится в это время при сборке на данном этапе. Повторно установите их на нижние перекладины и прикрепите к ножкам саморезами С4,5. Закручивайте не до конца, что бы была возможность откорректировать геометрию всей конструкции.

Аккуратно переверните получившуюся конструкцию на 180 градусов (с ног на голову) и повторите все вышеописанные операции, только для другой части ножек. После этого верните конструкцию в исходное положение, проверьте геометрию с помощью угольника на предмет соответствия 90 градусам по всем плоскостям. И только после этого затягивайте саморезы «до упора».

Собрав каркас верстака можно переходить к сборке ящика, который так же выполняет роль силового элемента конструкции и при необходимости снижает точку опоры для увеличения устойчивости верстака на поверхности. для этих целей в ящик можно поставить не нужный автомобильный аккумулятор. Это повысит устойчивость всей конструкции верстака.

Сборка ящика осуществляется на нормально стоящем верстаке. К нижним доскам Д40_1 с внутренней стороны привинчиваются бруски Б1 саморезами С3,5 (красный цвет). Бруски опирают на нижнюю перекладину, соединяющую ножки верстака. На бруски укладывают детали под номером Д20_1 в необходимом количестве, предварительно смазав соприкасающиеся поверхности клеем. Одну из крайних деталей обрезают вдоль на необходимую ширину.

С торцов ящика так же устанавливают доски под номером Д20_1, прикрепляя их к ящику клеем и саморезами С3,5. В завершении на дно ящика устанавливают раскладку (декоративная деталь, призванная скрыть неровности распила отдельных элементов). Раскладка также устанавливается на клей.

Сборка крышки верстака и установка её на каркас

Сборка крышки верстака осуществляется на ровной поверхности двумя людьми.

Сборка крышки не представляет особенного труда. Основной задачей при её сборке является как можно более крепкая стяжка всех досок между собой для обеспечения повышенной прочности и износоустойчивости поверхности крышки верстака. Практически доски просто складываются торцами друг к другу, а затем стягиваются. Для стяжки можно использовать струбцину на 80 см. Но в домашних условиях достать такую струбцину достаточно сложно. Поэтому возможно применение обычной верёвки. Перед тем как стягивать, доски с торцовой части (в местах соприкосновения) необходимо промазать клеем для лучшей сцепки. Аккуратно соединить их между собой. Сделать две петли из верёвки, обхватить получившуюся поверхность и скрутить верёвки с помощью любой чурки или металлического прута. Обязательно следите за тем, что бы поверхность не вздулась от излишнего давления.

После того, как клей схватится, не развязывая верёвки прикрепите с помощью саморезов С3,5 (красный цвет) с обратной стороны поверхности крышки две детали Д20_4 на расстоянии 200 мм от каждого края, прикручивая саморезами данную деталь к каждой доске поверхности. После затвердевания клея верёвку можно снять.

Установка крышки на каркас не представляет особой сложности, т.к. они обоюдосимметричны. Просто кладёте крышку на каркас верстака (предварительно смазав поверхности прикосновения клеем). Затем сверлите отверстия диаметром 10 мм и глубиной 50 мм на уровне ножек столярного верстака. Смазываете шканты клеем и забиваете их в просверленные отверстия. С обратной стороны крышка крепится к ножкам верстака с помощью металлических уголков на саморезы С3,5. На этом сборку верстака можно считать законченной. При желании можно отполировать крышку любым удобным для Вас способом.

И в заключении хочется отметить, что высота столярного верстака изменяется с помощью детали Д40_3. Все остальные детали остаются неизменными.

Как сделать верстак своими руками

Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.

Из дерева

Для начала нужно подготовить инструменты и материалы:

  • ножовка по дереву;
  • шуруповерт;
  • угольник;
  • уровень;
  • крепеж;
  • ключи;
  • брус 100*100 мм;
  • доска 30-40 мм;
  • фанера 30 мм.

Пошаговое руководство:

  1. Согласно чертежу нарезают доски для изготовления нижней рамы, которая будет использоваться под инструменты. Соединяют пиломатериал между собой при помощи саморезов либо металлических уголков.

  2. Аналогичным образом собирают верхнюю раму.
  3. Из бруса нарезают опорные ноги и фиксируют их к каркасу стола посредством болтового соединения. Для этого в раме предварительно сверлят отверстия. В зависимости от размеров верстака, количество ног может быть от 6 до 8.

  4. Чтобы конструкция стала жесткой, в нижней части стола делают полку. Она может крепиться как к нижней раме, так и на дополнительные планки, которые фиксируют в нижней части каждой ножки. В качестве материала для полки можно использовать ДСП либо фанеру.

  5. Завершив сборку каркаса, приступают к столешнице. Лучше всего сделать ее из досок 50 мм. Доски нарезают в размер и закрепляют саморезами к каркасу.

Чтобы увеличить систему хранения, к задней части верстака можно закрепить щит из ОСБ либо металла. Для этого в ножках сверлят отверстия и крепят к ним выбранный материал на саморезы или болты. К щиту фиксируют крючки любого вида, на которые навешивают инструмент.

С металлическим каркасом

Благодаря железному каркасу, такой верстак будет прочным и надежным. Из материалов нам понадобятся:

  • профильная труба 50*50 мм;
  • уголок 40*40 мм;
  • лист металла 2 мм;
  • фанера;
  • саморезы;
  • краска.

Инструменты:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • рулетка;
  • ножовка по дереву;
  • электролобзик;
  • кисть;
  • наждачка;
  • линейка;
  • уровень.

Для конструирования верстака за основу взят такой чертеж.

Разберемся, как сварить металлический каркас рабочего стола:

  1. Согласно чертежу из профильной трубы нарезаем заготовки и свариваем их при помощи сварочного аппарата. Таким образом, получим основу верстака.

  2. Сварные швы хорошо зачищаем болгаркой.

  3. К задней части конструкции привариваем уголки, которые будут служить основанием для крепления панели под инструменты.

  4. Привариваем дополнительные элементы из профтрубы для усиления каркаса.

  5. Для размещения и фиксации столешницы из дерева собираем раму из уголка.

  6. Все места соединений усиливаем железными пластинами.

  7. По углам привариваем металлические распорки. Поскольку на стол будут возлагаться ударные нагрузки, вибрации, поэтому заранее стоит учесть эти нюансы.

  8. Чтобы в столе было удобно хранить небольшой инструмент, крепеж и пр., изготавливаем фанерные ящики.

  9. По бокам ящиков крепим направляющие для мебели.

  10. Под каждый ящик в столе делаем салазки, что позволит с легкостью открывать и закрывать их.

  11. Каркас изделия обезжириваем и покрываем краской.

  12. Для столешницы используем доску 50 мм соответствующей длины. Если досок нужной размерности найти не удалось, их можно расположить поперек стола. Укладываем пиломатериал в каркас из уголков.

  13. На деревянную столешницу будет возлагаться часть нагрузки во время работы.

  14. Шлифуем деревянную поверхность болгаркой с насадкой под наждачку.

  15. Стол можно оставить в таком виде либо зашить листом металла. Во втором случае доски нужно обработать антисептиком.

  16. По размерам столешницы вырезаем лист металла.

  17. Железо покрываем специальным средством от коррозии, даем высохнуть, после чего укладываем металл поверх дерева.

  18. На переднюю стенку каждого ящика крепим ручки.

  19. На готовую рабочую поверхность можно закрепить наждак либо тиски.

  20. Если же столешница останется деревянной, в досках лучше предусмотреть отверстия, в которые будут загоняться клинья в качестве упоров при обработке пиломатериала.
  21. В открытой части верстака можно установить полки для хранения инструмента.

  22. Для создания панели под инструменты из листа фанеры вырезаем кусок подходящего размера и покрываем антисептиком.

  23. Посредством болтов и гаек закрепляем фанеру к каркасу верстака, в результате чего получаем удобную панель, на которой можно расположить часто используемый инструмент.

  24. В фанеру можно вкрутить саморезы либо использовать подходящие крючки для удержания инструмента.

  25. Готовый верстак имеет такой вид.

Верстак в гаражных условиях является незаменимым приспособлением. На нем можно заниматься обработкой дерева, металла, собирать какие-либо конструкции, варить. Наиболее простые варианты верстаков из дерева в гараж рассмотрены в статье, а как сделать такое изделие своими руками, подробно изложено с чертежами и размерами на фото-примерах с пошаговыми инструкциями.

Требования безопасности к самодельной конструкции верстака

Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

Чертеж верстака для гаражных работ.

Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:

Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
Углы столешницы не должны иметь острых кромок.
Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными

По окончанию работы их следует немного ослабить и держать в незатянутом положении.
Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.

Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали

Работать следует в специальных защитных очках.

Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Как сделать складной верстак своими руками для крепления на стену

При наличии места на стене и нежелательности установки стационарного верстака на полу можно использовать предложенный мастер-класс и смонтировать своими руками стол-верстак с откидной столешницей. Фактически это подвесной шкаф с несколькими отсеками внутри. В рабочем положении – с опущенной столешницей – отсеки доступны, поднятая панель закрывает их от пыли и посторонних взглядов.

Таблица 4. Список материалов

Деталь Материал Размеры, см
Стенная рамка Брус 340х2,5х5
Доска или фанера перфорированная 50х120, толщина 4…8 мм
Внешняя рамка (стеллаж) Доска 370х2,5х25
Рама столешницы Брус 500х2,5х10
Столешница Фанера или ДСП 50х120х1,2
Складные ножки Брус 5х10х250
Полки внутри стеллажа Доска 5х20х180
Винты для гипсокартона или дерева (саморезы) М8…М24
Дюбели для крепления рамы к стене М50…М72, 4 шт.
Петли мебельные Т-образные 12…15 см, 4 шт.
Болты с контргайками и шайбами М8…М24
Предохранитель для фиксации откидной столешницы шарнирный 2 шт.

Таблица 5. Раскрой деталей

Название детали на сборочном чертеже Количество Используемый материал Размеры детали, см Название/

применение

A 2 Брус 2,5х5 см 120 Длинная сторона стенной рамки
B 2 50 Короткая часть стенной рамки
C 1 Перфорированная фанера или доска 4…8 мм 120х50 Основа для закрепления инструментов на стенной рамке
D 2 Доска 2,5х25 55 Длинная сторона рамки стеллажа
E 2 120 Короткая сторона рамки стеллажа
F 1 Доска 2,5х20 55 Распорка стеллажа
G 1 75 Полка
H 1 Фанера 12 мм 125х60 Столешница
J 2 Доска 2,5х10 см 125 Длинная сторона усиления столешницы
K 2 40 Короткая сторона усиления столешницы
L 2 60 Боковина столешницы
M 1 120 Передняя панель столешницы
N 2 Брус 5х10 см 85 Ножки

Чтобы правильно выполнить последовательность, рекомендуем посмотреть видео – как сделать верстак своими руками из дерева.

Последовательность действий

Сборка выполняется без склейки деталей, но при желании это можно сделать. Если используется брус из сосны, лучше засверлить отверстия для саморезов. Дюбели в стене крепятся в зависимости от ее материала, для сверления отверстий используется обычная дрель или перфоратор. Все элементы перед окончательной сборкой проверяют на прямоугольность.

Важно: если планируется крепить верстак на перегородку, необходимо уточнить ее нагрузочную способность. Лучше монтировать рабочий шкаф на капитальную стену (кирпич, бетон, блоки).

  1. Собирают стенную рамку и крепят ее к стене дюбелями. Монтируют на готовую рамку перфорированную фанеру (панель).
  2. Собирают раму стеллажа. Для удобства сборки элементы скрепляют струбцинами.
  3. Закрепляют раму стеллажа на настенной раме с помощью винтов.
  4. Собирают каркас столешницы и прикрепляют к нему столешницу.
  5. Петлями крепят ножки верстака к столешнице и саму столешницу к стеллажу. Перед прикреплением ножек к столешнице устанавливают предохранители, не позволяющие ножкам отклоняться вперед от вертикального положения.
  6. Монтируют в стеллаже распорку и полку.
  7. Устанавливая деревянные, пластиковые или металлические штифты в отверстия перфорированной доски, можно размещать на ней в произвольном порядке любые ручные инструменты небольшого веса.

Для большего удобства можно прикреплять к ней специальные планки, емкости, монтировать на полки или под ними рейлинги с крючками и держателями.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

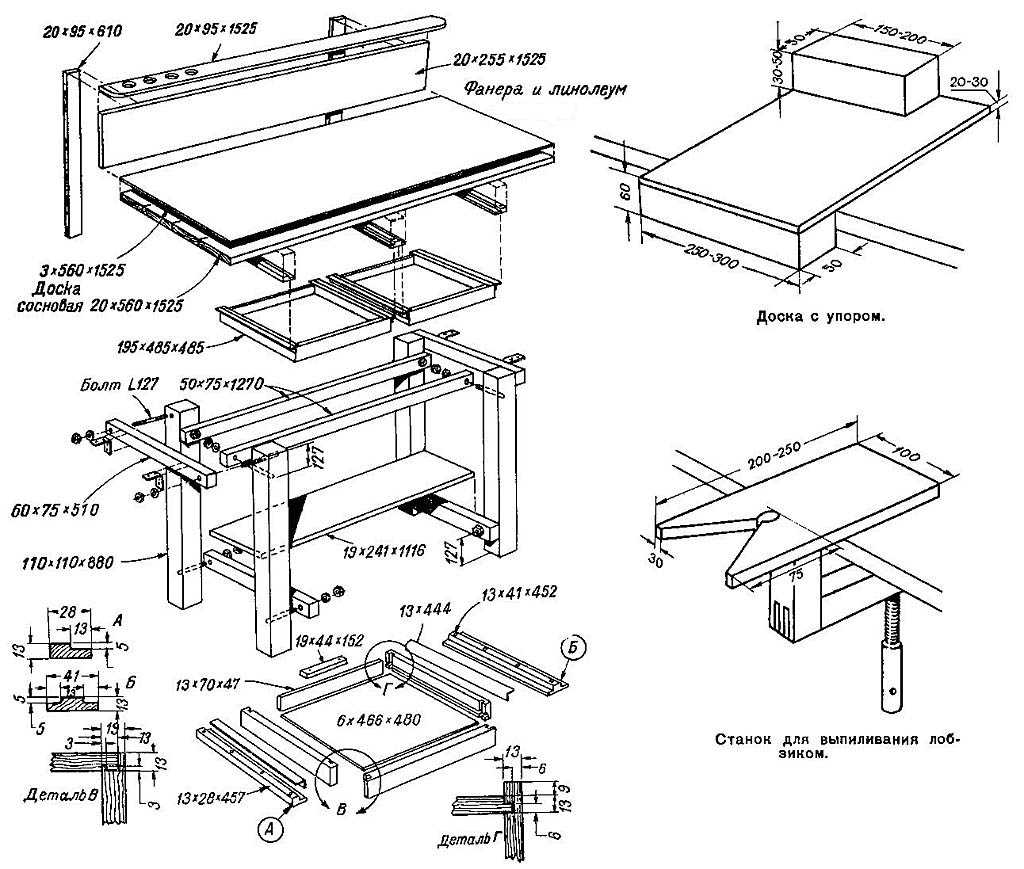

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

  • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
  • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
  • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
  • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html
