Устройство теплой кровли материал, методики

Монтаж стропильной системы односкатной крыши

Несущий каркас односкатной крыши, ее стропильная система, отличается простотой. Для изготовления стропил и других элементов используют качественный и просушенный лес, который необходимо обработать антисептиком. Сечения всех деталей определяют предварительным расчетом на несущую способность, этот этап лучше доверить опытным строителям.

Обычно стропила опирают на две стены, имеющие различную высоту.

При этом желательно, чтобы меньшая стена располагалась со стороны господствующих ветров, так можно значительно снизить ветровую нагрузку на кровлю.

Если в вашей постройке стены одинаковые по высоте, то необходимый уклон формируется при помощи стоек, получившийся фронтон зашивают любым подходящим материалом.

Боковые стены тоже желательно выложить сразу или выполнить таким же способом, как и переднюю часть, при помощи несущего каркаса и обшивки. В таком случае крыши односкатные могут быть значительно усилены монтажом поперечных прогонов, на которые будут дополнительно опираться стропильные ноги.

Для кирпичных несущих стен, перед тем как сделать односкатную крышу, позаботьтесь об укладке мауэрлата, на который будут опираться края стропильной ноги. Он выполняется из цельного бруса, сечение которого должно составлять 150х150 мм, в крайнем случае, можно применять обрезки бруса, длиной не менее 1 метра, так тоже можно распределить нагрузку равномерно по стене.

При монтаже такой кровли на рубленую постройку используйте специальные скользящие крепления для стропил, они помогут компенсировать распирающие нагрузки, появляющиеся при неравномерной усадке бревенчатых стен.

К мауэрлату стропила крепятся жестко при помощи врубов, дополнительно элементы соединяют строительными скобами.

Крыша своими руками (односкатная конструкция) будет прочнее, если есть возможность усилить стропила путем установки подкосов, наклонных стоек (угол 45 градусов), передающих нагрузки на внутренние несущие стены или стойки.

Еще раз напоминаем, применение всех несущих элементом должно быть определено и проверено расчетом.

Утепление односкатной крыши

Если погодные условия позволяют, то утеплять крышу стоит снаружи, изнутри большинство теплоизолирующих материалов монтировать гораздо труднее.

Утепление односкатной крыши чаще всего выполняется следующими материалами:

Выбирая, чем утеплять односкатную крышу, проанализируйте все преимущества имеющихся материалов, как экономические, так и технические.

Утепление снаружи выполняется в следующей последовательности.

Нижняя часть стропил подшивается деревом, фанерой или другим подобным материалом, он будет служить основанием для слоя утеплителя. На получившееся основание укладывается слой пароизоляции, она должна лежать сплошным ковром, без разрывов.

При монтаже обращайте внимание, какой стороной укладываете пароизоляцию, она работает в одном направлении, так что не перепутайте. Перед тем, как построить односкатную крышу, лучше уточните подобные нюансы. Поверх стропил укладывается слой гидроизолирующей мембраны, который предохранит утеплитель от намокания

После этого на стропильные ноги набивают брусок высотой не меньше 20 мм, он поможет сформировать вентиляционный зазор между кровельным покрытием и гидроизоляцией

Поверх стропил укладывается слой гидроизолирующей мембраны, который предохранит утеплитель от намокания. После этого на стропильные ноги набивают брусок высотой не меньше 20 мм, он поможет сформировать вентиляционный зазор между кровельным покрытием и гидроизоляцией.

Утепление крыши изнутри минватой: особенности технологии

Помимо классической минеральной ваты, современные производители представляют улучшенные варианты базальтового или стекловолокнистого утеплителя. Такие материалы похожи на минвату, но обладают гораздо более высокими техническими характеристиками, чем простой вариант волокнистой структуры. При этом технология монтажа в каждом случае одинакова и может применяться для пенопласта, пеноплекса и других теплоизоляционных плит.

Утепление плитными материалами оптимально для любых скатных крыш

Перед работой по обустройству крыши изнутри нужно учесть такие рекомендации, как:

стыки плит утеплителя в соседних слоях размещают в шахматном порядке;
если общая толщина теплоизолятора должна быть 20 см, то нужно уложить 2 слоя по 10 см, а не 4 по 5 см;
материал для утепления не должен перекрывать вентиляционные зазоры;
плиты минваты нельзя изгибать, что приведёт к быстрому впитыванию влаги материалом;
они должны максимально плотно прилегать друг к другу и к стропилам.

Этапы теплоизоляции крыши

Работы по утеплению начинают с осмотра стропильной системы. Если присутствуют гнилые или повреждённые элементы, то их нужно заменить на новые. После этого все деревянные части конструкции обрабатывают антисептиком, что предотвратит гниение и продлит срок службы утеплителя.

Стропила должны быть целыми и прочными

Для работы потребуется острый нож, рулетка, гвоздики, деревянные бруски сечением около 5х5 см, прочная синтетическая нить и мебельный степлер со скобами. Основные действия по монтажу:

Гидроизоляционная плёнка укладывают снаружи стропильной системы, то есть под кровельным покрытием. Замеряют расстояние между стропильных ног, разрезают плиты или рулон соответственно этой ширине.
Рулон раскатывают сверху вниз, плотно прижимая материал к стропилам. Если используют плиты, то их также тщательно укладывают в пространство между стропильными ногами. Щели заделывают монтажно пеной, устойчивой к перепадам температур, влажности.
Фиксируют уложенный материал путём натягивания нити. Для этого на каждой стропильной ноге набивают скобы, крепят нить по зигзагу. Более эффективным методом является монтаж брусков поперёк стропил. Эти элементы служат основой для пароизоляционной плёнки, которую крепят скобами и дополнительно фиксируют рейками, хорошо натягивая вдоль плоскостей. Монтаж проводят с нахлестом около 10 см, стыки соединяют липкой лентой.

По данной технологии можно укладывать плиты пенопласта, пеноплекса и иных подобных материалов. Предварительно все щели заделывают монтажной пеной, а в гидроизоляционной плёнке не должно быть отверстий, способствующих проникновению влаги. Так можно избежать порчи утеплителя и обеспечить комфорт в помещении.

Видео: теплоизоляция крыши материалом «Изовер»

https://youtube.com/watch?v=PVDsrv-vC-g

Обустройство теплоизоляционного слоя на крыше можно осуществить изнутри путём соблюдения технологии работ. Плитные материалы наиболее удобны для монтажа своими руками и поэтому востребованы в частном домостроительстве.

Выбор утеплителя и его расчет

При выборе утеплителя следует учитывать несколько факторов:

Теплоизоляционные свойства материала. Утеплитель должен иметь высокий коэффициент теплопроводности (R-значение), чтобы эффективно задерживать тепло внутри дома.
Устойчивость к воздействию влаги. Утеплитель должен быть водонепроницаемым или иметь способность быстро высыхать, чтобы предотвратить возможность образования плесени или гниения.
Устойчивость к механическим воздействиям. Утеплитель должен быть прочным и устойчивым к сжатию, чтобы сохранять свои теплоизоляционные свойства.
Экологическая безопасность. Утеплитель не должен содержать опасных химических веществ или выделять вредные пары при нагреве.

Также необходимо учитывать климатические особенности региона и требования нормативных документов.

Расчет количества утеплителя производится на основе площади крыши и указания проектного значения удельного сопротивления теплопередачи. Формула для расчета количества утеплителя:

Количество утеплителя (м2) = Площадь кровли (м2) / Значение R-фактора утеплителя (м2*°C/W)

После выполнения расчета, рекомендуется приобрести небольшой запас утеплителя, чтобы выровнять возможные потери при монтаже.

Выбираем утеплитель

Согласно СНиП, утеплительный слой для крыши должен состоять из негорючего материала, иметь плотность 20-125 кг/м3 и избирательную водопроницаемость. Материал, кроме того, должен обладать следующими показателями:

Хорошие теплоизолирующие характеристики.
Длительный срок эксплуатации.
Устойчивость к воздействиям атмосферной влаги.
Хорошие показатели звукоизоляции.
Биологическая стойкость.
Экологическая чистота.

Характристики толщины при утеплении кровли.

Наибольшей популярностью в наше время пользуются следующие теплоизоляторы:

Экструдированный пенополистирол. Данный материал является эффективным теплоизолятором, его используют как для утепления частей зданий, так и для утепления кровли и в гражданском, и в промышленном строительстве. Благодаря однородной структуре, состоящей из закрытых мелких ячеек, продукт имеет хорошие теплоизоляционные свойства. Система обеспечивает низкую теплопроводность и отличную устойчивость к водяным парам. Листы из экструдированного пенополистирола – обладатели высокой прочности на сжатие; они идеальны для мест, которые подвергаются большой нагрузке. Кроме того, данный материал является экологически чистым и химически нейтральным, он практически не подвержен гниению. Плиты легко режутся даже обычным ножом. Сегодня можно найти экструдированный пенополистирол и «DOW».
Пенопластовые плиты. Данный продукт имеет ряд преимуществ, недоступных для конкурентов. Вот некоторые из них: широкий ассортимент, относительно низкая стоимость, небольшая масса, простота монтажа, низкая способность к водопоглощению (вода не впитывается, а стекает с материала), стандартный уровень теплопроводности.
Стекловата. Стекловолоконный утеплитель – обладатель хороших эксплуатационных характеристик. Плиты из стекловаты обеспечивают качественное устройство крыши. Еще один плюс – их малая плотность серьезно уменьшает нагрузки на конструкцию. Мягкие маты хорошо заполняют неровности поверхности, их можно использовать в конструкциях любой конфигурации и формы.
Базальтовые утеплители. Плиты из базальтового полотна изготавливают из базальтовых волокон, которые обеспечивают высокие показатели огнестойкости и теплоизоляции. К сферам применения данного материала относятся звуко- и теплоизоляция легких стен, кровли, мансард (вертикальных и наклонных), междуэтажных перегородок, чердачных перекрытий, трубопроводов, промышленного оборудования.
Керамзит. Этот материал имеет природную основу. Керамзит довольно-таки прочен и долговечен. Если сравнивать его с другими теплосберегающими продуктами, например, с деревом, то в сроке эксплуатации керамзит заметно выиграет.

Для теплой крыши предпочтительней приобретать тонкие утеплители с высокой степенью теплоизоляции. Чаще всего в работе используют плиты из базальтового волокна или стекловаты.

Конструкционные особенности утепленной крыши

В чистом виде обычная скатная крыша представляет собой несущий каркас, сформированный балками, мауэрлатом, опорными стойками и обрешетками, на которые укладывается кровля. Конфигурации стропильной системы могут различаться, но самое главное, что даже в собранном и эксплуатируемом виде их можно утеплить. Теплоизолированная конструкция крыши отличается наличием нескольких слоев изоляции в переходных участках. Самый нижний уровень – перекрытие, отделяющее чердак от жилого помещения. Далее следует непосредственно изоляция скатов с тыльных сторон и в прослойке между обрешеткой и кровельным настилом. Кроме того, устройство теплой крыши предусматривает наличие технологических зон вентиляции. Они могут иметь разное конструкционное исполнение, но задача у вентзазоров одна – исключать скопление конденсата в подкровельном и чердачном пространстве.

Особенности утепления плоской крыши

В данном случае акценты делаются на использование сыпучих теплоизоляторов и жидкой гидроизоляции. Что касается первого, то применять следует не керамзит с опилками, а специальные облегченные материалы наподобие крошки пенополистирола, пеноизол или пеностекло. Но главная особенность заключается в конструкционном решении – создании специального люка под кровельным перекрытием в виде ниши толщиной 15-20 см. Это пространство полностью засыпается изолятором. Снаружи плоская конструкция теплой крыши покрывается расплавленным битумом с помощью газовой горелки. Формируется полностью герметичный кровельный настил, который обеспечит гидро- и пароизоляцию.

Материалы для утепления крыши

При выборе утеплителя для скатной крыши нужно учитывать ряд требований: материал должен держать форму на протяжении всего срока эксплуатации, не образовывать пустот, сохранять теплоизоляционные свойства.

Среди большого ассортимента утеплителей, представленных на рынке, наиболее подходящими для утепления крыши частного дома и соответствующие указанным требованиям, являются:

Минеральная вата

Представляет собой волокнистый утеплитель, произведенный из расплавленных и застывших каменных пород. Обладает высокой степенью теплоизоляции, хорошо гасит шум.

Выпускается в рулонах или плитах, из-за легкого веса ее легко транспортировать и монтировать на объекте. В процессе эксплуатации не теряет форму, не усаживается.

Популярные бренды: Rockwool, Технониколь, Изолайт

плотность 35 — 40 кг/куб.м,
теплопроводность 0,036 — 0,041 Вт/(м*К),
негорючий,
водопоглощение 1 кг/кв.м,
паропроницаемость 0,3 мг/(м*ч*Па).

Стекловата

Минеральная вата на основе стекловолокна, производится по похожей технологии, методом переплавки кварцевого песка или стеклобоя. Материал хорошо держит форму, сохраняет тепло, не пропускает звук, выдерживает температуру до 500° без возгорания. Выпускается также в форме плит или рулонов.

Популярные марки – Ursa, Knauf.

плотность 15 — 20 кг/куб.м,
теплопроводность 0,035 — 0,042 Вт/(м*К),
негорючий,
водопоглощение кг/куб.м
Теплопроводность Вт/(м*К)
Горючесть

Минвата
35 — 40
0,035 — 0,039
НГ
Стекловата
15 — 20
0,035 — 0,042
НГ
Пенополиуретан
60 — 80
0,023 — 0,032
НГ
Керамзит
300 — 500
0,09 — 0,1
НГ
Эковата
38 — 41
0,038 — 0,041
Г2
Пенопласт
10 — 37
0,033 — 0,041
Г1
Пенополистирол экструзионный
26 — 32
0,028 — 0,031
Г4
Опилки
0,10 — 0,25
0,07 — 0,09
Г3

Опилки: подбираем компоненты

Вот как опилками утепляют чердачное перекрытие:

Шаг 1. Итак, если в чердаке или мансарде уже есть напольное покрытие, его нужно снять, а перекрытия обработать антисептиком, затем – влагостойкой мастикой.
Шаг 2. Смешивают опилки в таком составе: 85% опилок, 10% извести-пушонки и 5% гипса. Гипс схватывается сразу, а потому работать с ним нужно быстро. Если опилки оказались сухими, добавьте в них немного известкового молока. Далее сожмите немного в руке: если комок не течет, к утеплению можно приступать.
Шаг 3. Далее кладем подложку из пленки и раскладываем готовую смесь с опилками. Высота слоя – около 10-30 см.
Шаг 4. Немного трамбуем смесь и оставляем ее так на 2-4 недели.

А вот по такой технологии – скаты кровли:

Шаг 1. Крепим пароизоляцию, если вы ее не планируете делать изнутри. Для этого вида утеплителя больше всего подходит пленка Изоспан А и В. Просто простилаем ее внахлест и прибиваем строительным степлером.
Шаг 2. Между стропилами на готовую пароизоляцию засыпаем 30-сантиметровый слой опилок, аккуратно трамбуя ногами каждый 10-сантиметровый слой.
Шаг 3. Поверх опилок теперь настилам гидроизоляцию – тот же Изоспан С, делая нахлест в 10

Важно, чтобы используемая гидроизоляция была еще и паропроницаемой, и легко выводила лишнюю влагу из опилок, поэтому вместо Изоспана С можно взять другой материал, но с подобными характеристиками.

Поверьте, результат вас приятно удивит.

Обледенение на крыше

Как показывает практика, находящийся на крыше снег не несет никакой опасности, кроме дополнительного веса на каркас крыши. Опасность от снега появляется тогда, когда он начинает таять, вследствие чего образовывается наледь.

Утепление своими руками

А из-за наледи появляются сосульки и ледяные пробки в системах водостока. К тому же наледь негативно сказывается на качестве кровельного покрытия. И это не единственный неприятный момент для кровли.

Основной причиной образования наледи является перепад температуры воздуха днём и ночью. Параллельно, таяние снега происходит от отдачи тепла из жилого помещения на чердак, а из него и на кровлю.

По этой причине крыша тёплая предостерегает ото всех этих проблем. Хотя многое зависит от материала, которым покрыта крыша.

При такой температуре воздух содержит незначительный процент влажности, что полностью исключает возможность атмосферных осадков. А, если отсутствуют осадки, то и наледи не из чего образоваться.

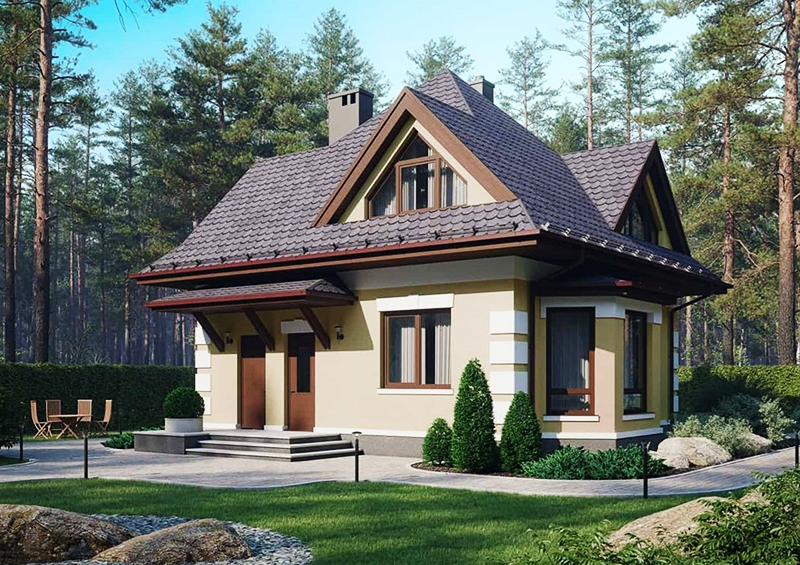

Разновидности вальмовых крыш

Казалось бы, какие разновидности могут быть у простой четырёхскатной крыши? Оказываются, могут. Виды таких крыш зависят от нюансов конструкции:

Полувальмовая кровля или голландская вальма характерна укороченными скатами и вертикальным фронтоном. Такой вариант расположения предпочитают владельцы домов с мансардами, потому что тут получается максимально возможная площадь и можно без особых проблем сделать окна в мансарде.

ФОТО: wizmag.ruВ голландской полувальме можно сделать вертикальные оконные проёмыФОТО: wizmag.ruДатская вальмовая кровля отличается укороченным фронтоном и трапециевидным традиционным скатом

Классическая вальмовая или, как её ещё называют, шатровая крыша состоит из 4 одинаковых скатов, которые сходятся в одной точке. Такая конструкция может возводиться на здании с квадратной формой. Стропильная система при этом предполагает 4 диагональных стропила, расположенных под углом в 30 градусов.

Ещё один вариант вальмовой кровли – так называемая американка. Её предпочитают владельцы мансардных этажей. Для стропильной конструкции такой крыши устанавливаются поперечные затяжки и дополнительные крепления ригелей.

Есть и вариант вальмовой кровли с «кукушкой». С одной стороны, такая конструкция кажется, скорее, декоративной, но это совсем не так. Эта так называемая «кукушка» или дополнительный фронтон с вертикально направленной стеной может использоваться вполне в практичных целях. Здесь можно сделать дополнительную кладовку, нишу для хранения и даже санузел для мансарды.

ФОТО: sk-mv.ruКровля с «кукушкой» выглядит привлекательно, особенно если здесь врезать окно

У «кукушки» есть свои нюансы: при просчётах в чертеже конструкции есть вероятность возникновения течи. Так что для такой модели крыши нужно привлекать специалиста-архитектора, который поможет составить грамотный проект.

Есть вальмы и с козырьком. Такое дополнение к кровле не просто делает её красивой, но и несёт практическую задачу: защищает стены и вход в здание от осадков.

Ассиметричная вальма – это решение для зданий со сложной геометрией. Такая конструкция подразумевает скаты с разным углом наклона и разного размера. Такую кровлю как минимум можно назвать оригинальной, но по трудозатратам она заслуженно занимает первое место.

ФОТО: infradom.ruАссиметричная вальма – это сложная конструкция, проектирование которой требует профессионального подхода

И наконец, схемы вальмы бывают бесконьковыми. В классическом варианте монтажа без конька не обойтись, ведь в этой точке сходятся все плоскости крыши. Но есть варианты конструкций, в которых конёк может отсутствовать. Это бывает в шатровых вариантах, купольных симметричных кровлях или кровлях в форме шпиля с 3–8 вальмами.

ФОТО: YouTubeШпиль украсит крышу частного коттеджа, но сконструировать его не так просто

Основные требования к утеплителям

При выборе утеплителя для односкатной крыши нужно очень внимательно ознакомится с его характеристиками. Он должен быть по возможности легким, чтобы не создавать лишней нагрузки на конструкцию крыши. Еще он должен обладать низким коэффициентом теплопроводности. Утеплитель не должен впитывать в себя влагу. В противном случае его вес за счет впитанной влаги может значительно увеличится, что может привести к повреждению крыши. Да и надежность утеплителя в случае попадания в него влаги снижается более чем наполовину.

Не влияющее на основное предназначение, но тоже очень важное условие – устойчивость к погодным перепадам. От этого напрямую зависит эксплуатационный срок утеплителя. Еще он должен быть экологически чистым, в противном случае это неизбежно скажется на состоянии здоровья живущих в доме

Также он должен отвечать требованиям пожарной безопасности

Еще он должен быть экологически чистым, в противном случае это неизбежно скажется на состоянии здоровья живущих в доме. Также он должен отвечать требованиям пожарной безопасности.

Больше всех среди утеплителей описанным характеристикам отвечают базальтовая минеральная вата и минеральная стекловолокнистая вата

Лучшим утеплителем для односкатной крыши будет базальтовая минеральная вата, которая является достаточно жестким материалом, что очень важно, учитывая, что утепляющий слой будет расположен между стропилами под наклонным углом. К тому же выполнять работы с базальтовой минватой, в отличие от стекловаты, легче и, главное, – безопаснее. И немаловажно, что по сравнению со стекловатой базальтовая минеральная вата выдерживает более высокую температуру

Использование керамзита для утепления холодного чердака

Утепление чердака керамзитом производится в случае утепления его пола. Утеплить саму крышу таким материалом будет достаточно сложно ввиду его сыпучести, а вот для чердачного перекрытия керамзит вполне подойдет.

К тому же малый вес самого материала не будет создавать дополнительную нагрузку.

схема укладки керамзита на чердаке

Для качественного заполнения пустот керамзитом рекомендуется использовать гранулы различных размеров. Далее, чаще всего, на него укладывается бетонная смесь из песка и цемента, образовывая стяжку пола. На высохшую стяжку кладут основание пола – линолеум, паркет или другой запланированный материал.

Теплоизоляция пенопластом: главное аккуратность

Это пенополистиролы, мягкие и твердые газонаполненные пластмассы. Все материалы из этой группы отличаются низкой огнестойкостью, т.е. легко возгораются вблизи открытого огня. И, чтобы исправить этот недостаток, их обрабатывают в специальном растворе или насыщают добавками. Кроме того, влагу полимерные материалы не пропускают, а потому для них обязательна принудительная вентиляция в помещении.

Наиболее часто используемый утеплитель для крыши из этой серии – экструдированный пенополистирол. Современная технология изготовления ЭППС позволяет создать легкий и прочный материал, обладающий минимальной теплопроводностью, ведь экструдированный пенополистирол состоит из замкнутых ячеек с газом, которые не сообщаются друг с другом из-за перегородок из полистирола. А в плане монтажа пенопласт прежде всего ценен своей легкостью – его легко транспортировать и легко поднимать на крышу. А иногда еще минвату комбинируют с вспененным утеплителем:

При работе с пенопластом помните, что этот материал достаточно хрупкий из-за своей структуры и для его резки использовать можно только специальные инструменты с нагревающейся поверхностью. Также, если вы закупили панели, но время монтажа еще не пришло по каким-то причинам, тогда сложите их в отдельном сухом помещении на прочном основании. Только в горизонтальном положении, иначе погнутся.

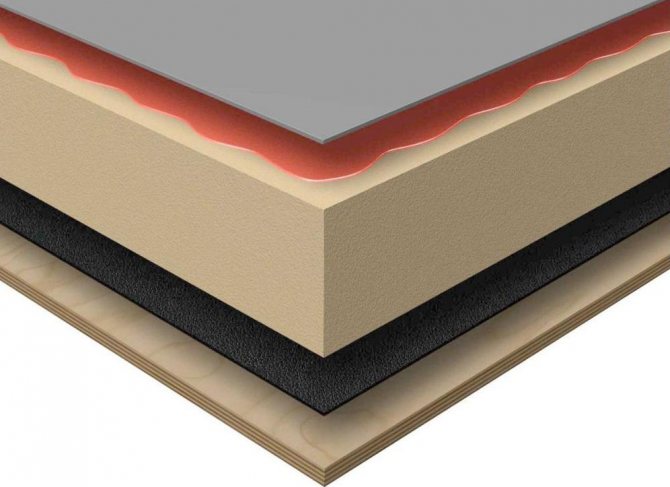

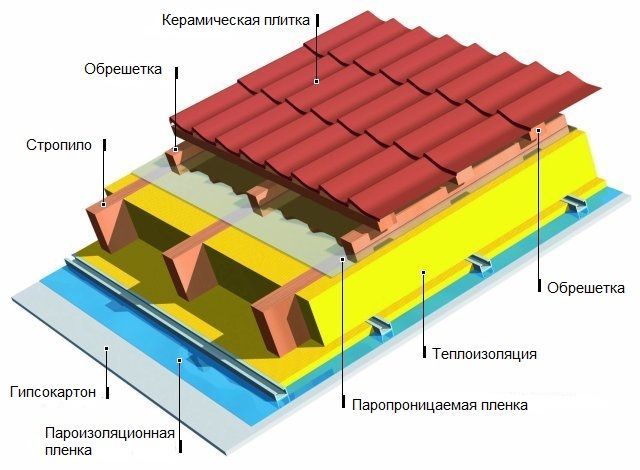

Особенности кровельного пирога

Наиболее популярный вариант утепления крыши и при этом весьма легкий для самостоятельного возведения, считается «канадский сэндвич».

Эта технология подразумевает создание многослойного покрытия. Обустройство такой кровли не требует привлечения специалистов, главное соблюдать правильную последовательность укладки всех слоев.

Важно не допустить попадания влаги к утеплителю. Для этого требуется создать условия, при которых не будет появляться конденсат

Чтобы это осуществить, как раз и необходимы такие элементы, как ветровлагозащита, пароизоляция, гидробарьер, а также создание небольших зазоров между этими слоями для проветривания.

Также нужно создать циркуляцию воздуха в зазорах снизу-вверх. За счет этого вся образующаяся влага не будет попадать на теплоизоляционный слой, так как будет испаряться и отводиться за счет вентиляции в зазорах.

Это важно сделать, так как минеральная вата или любые другие подобные утеплители всегда должны оставаться в сухом виде, чтобы не терять свои свойства

Утепление снаружи

Зачастую крыша утепляется снаружи ещё при строительстве гаража, поскольку работы с уже завершённой и отделанной конструкцией нецелесообразны. Общее руководство к действию: первым кладут пароизоляционный слой, далее листы теплоизоляционных материалов, следующий шаг – монтаж плёнки для гидробарьера и кровельных материалов.

Инструкции для разных видов кровли:

В качестве утеплителя для плоских крыш с железобетонным основанием отлично подойдут пенопласт и минеральная вата, покрытые цементно-песчаной стяжкой, а сверху рулонными гидроизоляторами – рубероидом либо плёнкой и бетонной стяжкой с армированием.
Если крыша скатная, то сначала создают герметичную пароизоляцию. Затем между стропилами располагают теплоизоляционный материал: минеральную вату либо стекловолокно, закреплённые скобами и кнопками. Ограничивают изоляторы деревянными досками, которые прибивают между стропил.

Утепление крыши снаружи и внутри – процесс трудоёмкий, хлопотный, не всегда быстрый и общепонятный. Именно по этой причине мы создали публикацию, в которой были рассмотрены алгоритмы внутренней и наружной термоизоляции, описаны лидеры среди материалов для утепления, а также и преимущества, и недостатки.

Самое важное, что после прочтения нашей статьи Вы сможете применить все познания на практике. Интересная статья? Делитесь и оставляйте комментарии!

Интересная статья? Делитесь и оставляйте комментарии!

Какие сложные узлы могут быть в вальмовой кровле

У вальмовой кровли, так как это довольно сложная в принципе конструкция, есть свои недостатки, в том числе они заключаются в сложных узловых соединениях.

Стропильные ноги в этом варианте можно фиксировать разными способами: либо металлическими скобами, либо уголками.

ФОТО: palocalguide.comМастера старой школы используют просто гвозди, которые забиваются в мауэрлат под углом

Но самым «продвинутым» вариантом можно смело считать скользящие крепления, которые позволяют кровле адаптироваться под возможную усадку и другие подвижки конструкции.

На коньковом брусе стропила тоже можно фиксировать несколькими способами. Наклонный брус можно скрепить между собой болтами в месте накладки концов друг на друга. В традиционном варианте делают выемки-запилы для дополнительной жёсткости.

Универсальный вариант устройства соединения – это комбинация наклонного запила и скрепление места соединения накладками из металла или дерева с обеих сторон.

Если говорить о сложных местах соединения, то есть ещё одно проблемное – соединение стропильных ног и конькового бруса. Для этой части также используют металлические или деревянные накладки и делают угловые выпилы.

ФОТО: mrrestavrator.ruПодводя итоги, можно сказать так: вальмовая кровля – это, скорее, стремление к престижу. Конструкция вальмы сложная, требует профессионального подхода к проектированию и монтажу. Но взамен вы получите устойчивую и надёжную конструкцию, которая прослужит верой и правдой много лет

Но вот размышление к сведению: вальмовая кровля обладает большей теплоотдачей, чем, к примеру, двухскатная. А это значит, что утеплять её нужно особенно тщательно.

И вот ещё что: во время дождя вода стекает с крыши дома с двух сторон, если это обычная двухскатная, и со всех четырёх, если это вальма. Так что надо сразу подумать – куда вы будете отводить эти стоки. К примеру, если в колодец для сбора дождевой воды, то нужно придумывать целый комплекс направляющих труб. В плане использования подкровельного пространства двухскатка, конечно, намного проще, чем вальма.

И наконец, четырёхскатная крыша однозначно обойдётся вам дороже. Причём не менее чем наполовину, в сравнении с обычным вариантом из двух скатов. Вот и подумайте: насколько стремление подогнать ваш дом под европейские внешние стандарты стоит ваших затрат?

Предыдущая
ПостройкиКаркасный гараж своими руками на дачном участке
Следующая
ПостройкиКак выбрать купель для улицы

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

Общая ширина строения и длина пролетов между несущих стен.
Предполагаемый угол наклона ската.
Общая длина крыши.
Желаемый материал для кровли.
Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Виды жестких кровельных материалов

Металлочерепица – прочный и долговечный материал, имеет обширную область применения. Он рассчитан на 30 – 50 лет эксплуатации. У элементов металлочерепицы небольшой вес, что упрощает монтаж, материал прост в использовании и достаточно недорогой. Среди минусов металлочерепицы можно отметить ее шумность и большой процент отходов после установки.

Схожими с металлочерепицей качествами обладает профнастил – оцинкованные листы из стали. Его чаще применяют для промышленных или хозяйственных строений. Он прочный, служит до 50 лет, также прост в установке, но шумный и требует устройства шумоизоляции.

Ондулин – недорогой и экологичный материал. Он состоит из волокон целлюлозы, пропитанных битумом и полимерами. Поверхность ондулина покрыта полимерной краской с термостойкими свойствами. Материал обладает хорошей гибкостью, поэтому может применяться для сложной кровли. Ондулин водостойкий, легкий, простой в укладке и совершенно нешумный. Чаще всего материал используют для кровли гаражей, навесов, бань. Его минусы – горючий, на жаре размягчается и источает запах битума.

Шифер – дешевый, прочный, негорючий, но вреден для человека. Это один из самых бюджетных материалов кровли, но нежелателен для применения на жилых домах, так как содержит вредный для человека асбест. Им покрывают в основном хозяйственные постройки. Со временем материал напитывается влагой, и на нем появляется мох.

Фальцевая кровля. Изготавливается из разных металлов: более дешевый вариант – из стали. Выглядит фальцевая кровля презентабельно, обладает большой гибкостью, прочностью, при этом листы достаточно легкие. Однако стальная фальцевая кровля холодная, она требует обязательного утепления, а также шумоизоляции. Очень дорогой и очень долговечный вид фальцевой кровли – из меди и алюминия. Прослужит до 100 лет. Покрытие экологичное, негорючее, неподвластно коррозии и не требует особого ухода.

Глиняная (керамическая) черепица. Очень долговечный (до 150 лет службы), красивый, «дышащий» материал, но обойдется дорого. Стропильная система под такую кровлю должна быть усилена, так как черепица имеет существенный вес. Дешевле обойдется песчано-цементная черепица. Но и прослужит она, в сравнении с керамической, меньше – до 30 лет. Так же, как и глиняная черепица, этот материал устойчив к морозу, солнцу, воздействию химических веществ. Нужно учитывать, что песчано-цементная черепица довольно хрупкая и требует очень бережной транспортировки.

Сланцевая кровля. Очень дорогое, элитное покрытие, которое изготавливается вручную из природного материала. Оно обладает впечатляющей долговечностью (150-200 лет службы), стойкое к любым природным явлениям, пожаробезопасное. К минусам можно отнести только его очень высокую стоимость.
