Автоматический выключатель: виды и типы, время-токовые характеристики, принцип работы, классификация

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

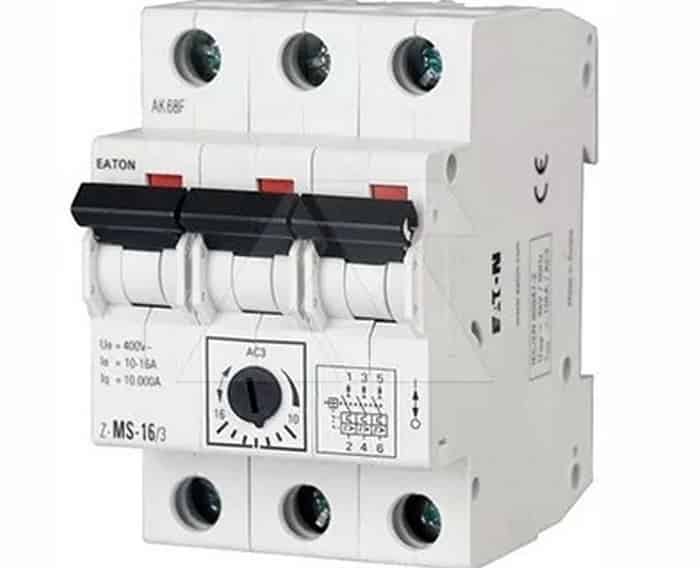

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Виды

Фото автоматических выключателей показывают, что данное устройство может быть прикреплено каким угодно образом. Чаще всего, это неподвижный вариант с креплением на стене. Подвижные элементы предполагают крепление на особой раме. Это заметно облегчает инженерам-электрикам последующее обслуживание громоздких электросистем.

Обязательно посмотрите, чтобы купленные аппараты были оборудованы дополнительными элементами для последующего монтажа. Если вы знаете, как крепится выключатель защиты, то легко выбирать по его комплектующим особенностям. Да и вообще селективность автоматических выключателей довольно высока, но все они стараются придерживаться высоких показателей по качеству.

На рынке уже мало компаний, кто предлагает недорогие и быстро ломающиеся модели. Есть несколько крупных производств, которые неплохо себя зарекомендовали. Проверьте корпус, чтобы там не было заметно каких-либо потертостей, сколов и других внешних повреждений. После чего надо проверить реальную мощность, чтобы она не была чрезмерно завышенной.

Конструкции делятся:

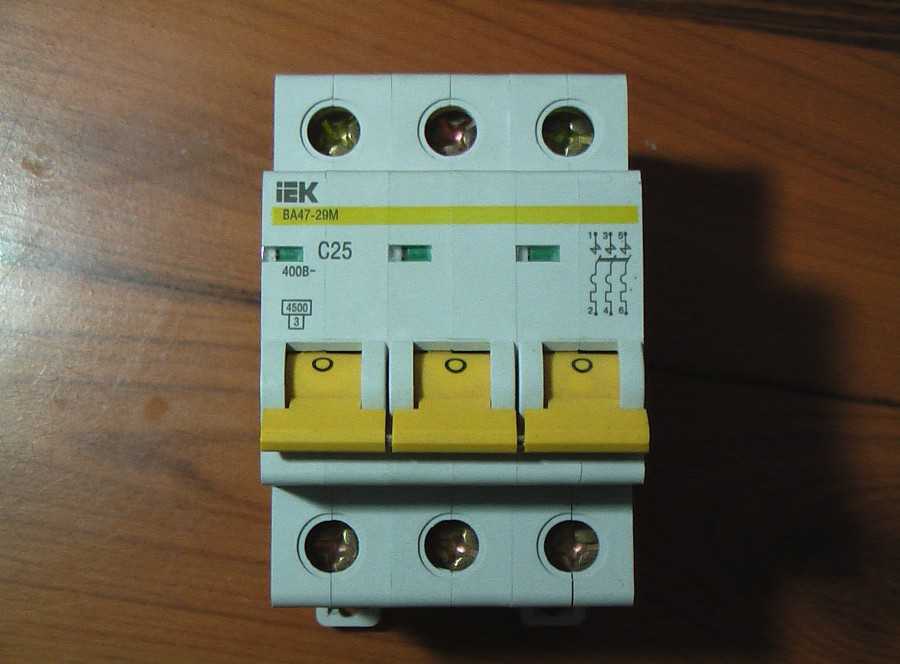

Миниатюрные (ток обычно не превышает 100А, нет никаких регулирующих элементов)
В корпусе (самый часто встречаемый вид. Все элементы защищены от каких-либо воздействий, внутри есть электронные приборы, есть возможность отрегулировать показания)
В изолированном корпусе (устанавливаются только на линиях с повышенным потреблением энергии)
В металлическом корпусе (предназначен для рубильников без прерываний тока)

«Небольшая коробка» может в итоге обойтись вам дороже в случае её неисправностей. Какой номинальный ток выключателя там написан, не всегда совпадает с реальными показателями. Монтажные работы обычно не занимают и 30 минут. Профессионалы быстро всё установят на местах.

Дифференциальные выключатели

Их еще называют автоматическими выключателями дифференциального тока – аббревиатура АВДТ. В них совмещен автомат ВА и УЗО. Их применение упрощает электрическую схему и ее монтаж – вместо двух приборов можно поставить один.

Отличить АВДТ от УЗО можно по схематическому изображению на лицевой панели, что не всегда возможно из-за недостаточной технической грамотности, или по литере перед цифрой номинала и его величине. Подробнее об этом здесь.

На устройстве защитного отключения может быть написано, например, In 16A и I∆n 10 mA. Первое значение – номинальный ток цепи, в котором может работать устройство

Обратите внимание, что перед ним нет буквенной литеры. Второе – ток срабатывания, он никогда не превышает единицы ампер

АВДТ маркируется иначе: C16 10 mA. Литера С – это времятоковая характеристика.

Класс токоограничения

Этот параметр говорит о быстродействии автомата. Значение параметра приводится в рамке, под значением Icn:

Класс токоограничения автомата говорит о быстродействии электромагнитной защиты

Цифра в рамке говорит о части периода напряжения, за которое электромагнитная защита сработает при КЗ. Если указана цифра “3”, значит, при КЗ автомат успеет отработать за 1/3 периода, или за время около 6 мс.

Впрочем, в наши дни технология продвинулась настолько, что все производители легко выполняют данное условие, и автоматический выключатель любого бренда имеет класс токоограничения 3.

Общие сведения об автоматах

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
2 класса – 6–10 мс;
1 класса – более 10 мс.

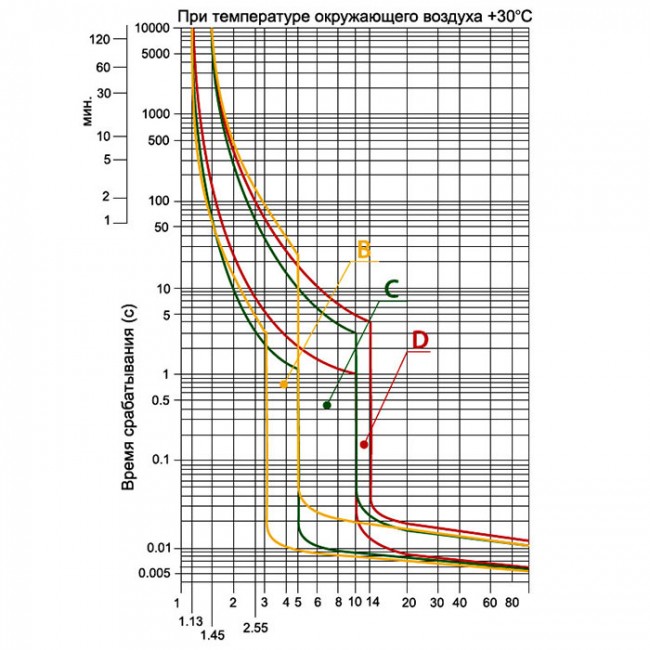

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

S – с выдержкой времени срабатывания по дифференциальному току.
АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Схема подключения автоматического выключателя в щите

Чтобы правильно подключить автомат в щитке, вы должны знать об УЗО и дифференциальной защите, в правильном электрощите все линии защищаются и от токов утечки (это УЗО) и от перегрузки и сверхтоков (автоматический выключатели). Эти два устройства друг друга дополняют.

Автоматы собираются в группы, защищаемые устройствами дифф. защиты и вся нагрузка каждого автомата должна получить ноль от нулевого выхода группового УЗО. Автоматы коммутируют фазу, если кто-то вдруг сомневался. Тема дифференциальной защиты довольна большая и вы можете почитать пару статей об этом в нашем блоге. Вот так выглядит подключение автоматов:

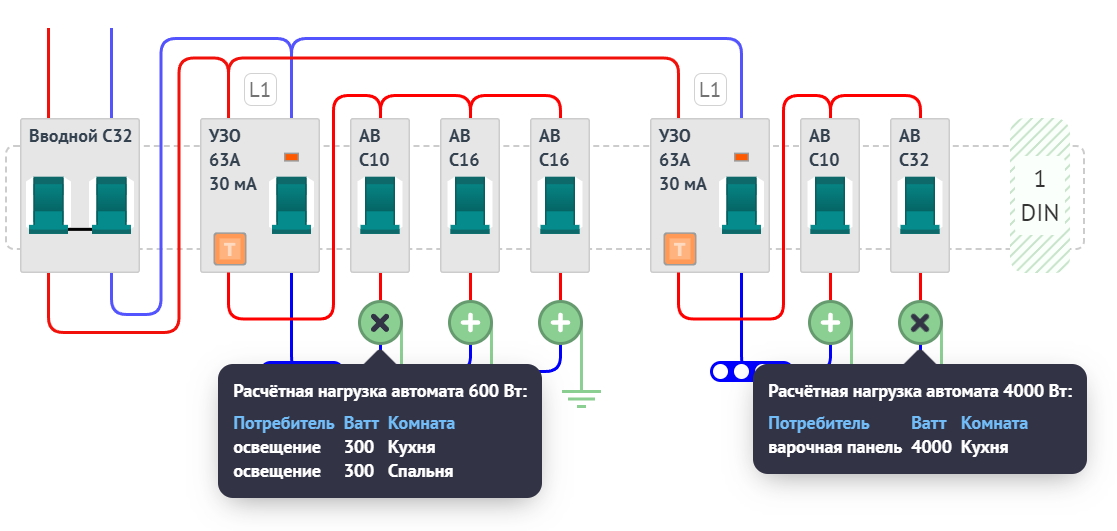

Данное изображение — это фрагмент расчёта щита в онлайн калькуляторе MyFuseBox. Сервис выберет автоматы за вас, вам же достаточно создать проект с помещениями и наполнить их нагрузкой из готового списка.

Надеюсь, с автоматами вы разобрались, главные параметры понятны и теперь вы легко сможете подобрать нужные устройства. Успехов!

Особенности и характеристика модельного ряда

Что такое автоматический выключатель

Предназначением данного прибора служит защита электрической цепи от замыканий, перенапряжения, перегрузок электричества, защиты от сетевых неполадок и самостоятельного отключения или включения электричества на определенном промежутке. Как правило, находится в электрическом щитке, отдельно к каждой квартире.

Время срабатывания исправного АВ, как правило, колеблется до 0,1 секунды. Главное содержимое прибора заключено в пластиковую коробку. Сзади аппарата располагается крепление, которое легко устанавливается в рейку. С течением времени автоматика становится все легче и компактнее, а так же более мобильной. Эту коробочку можно так же легко снять с рейки. В хозяйстве чаще всего используют АВ модульного типа, они обуславливаются малым количеством полюсов и небольшим объемом.

Для чего служит автомат

Электрический автомат устанавливается в электрической цепи для того, чтобы предостеречь от возможного перегрева элементов и проводов. Абсолютно любой провод, канал или вся проводка имеет свою максимальную проходимость электрического тока, от которой необходимо отталкиваться при монтаже.

В случае, когда количество электроэнергии в проводах будет превышать максимальное значение, то произойдёт перегрев и провода начнут плавиться, что может спровоцировать неприятный едкий запах или в самом ужасном случае пожар.

Перенапряжение в системе неминуемо приведёт к короткому замыканию, что и вызывает пожар. Защитные автоматы призваны устранить данную проблему. Помимо этой главной задачи у защитных автоматов есть ещё одна — это немедленное отключение всей электроэнергии, чтобы предотвратить короткое замыкание.

Во время короткого замыкания электрический ток достигает огромных значений. Для того чтобы эти скачки напряжения не повредили всю проводку или электрическое оборудование, были сконструированы автоматы защиты.

Правильно выбранный защитный электрический автомат сможет выполнять свои функциональные обязанности без нареканий и сбоев, а сейчас это очень важно в современном мире. Большое количество электроэнергии в квартире без которой не может обойтись человек, может моментально исчезнуть

Так выглядят автоматы защиты.

Автоматы A, B, C, D, K, Z — в чём разница, какие лучше?

Помимо способности пропускать определённую силу электрического тока, которая определяется в Амперах, автоматы также характеризуются и по чувствительности. Данный параметр можно определить как скорость срабатывания автомата в результате короткого замыкания, перегрузки и других непредвиденных ситуаций на линии.

Автоматы A, B, C, D, K, Z — в чём разница, какие лучше?

Для обозначения данной характеристики на корпусе автомата нанесена буква, которая отвечает за его реакцию и скорость срабатывания. Так, самым чувствительным оказывается автомат категории «А», поскольку он способен реагировать даже на самые малейшие перемены тока.

Это не всегда хорошо, поскольку например чувствительный автомат может срабатывать при сварке или в результате даже малейшего превышения его номинала. Внутри такого автомата помимо теплового расцепителя также установлено и электромагнитное реле, что и делает автомат сверхчувствительным.

Автоматы A, B, C, D, K, Z — в чём разница, какие лучше?

Автоматы категории «В» и «С» обладают меньшей чувствительностью. Их перегрузочная способность примерно в 2 раза выше. Данные автоматические выключатели уже можно использовать в бытовых целях. Тем не менее, автоматы категории «С» больше всего подходят для этих целей. Их скорость срабатывания приблизительно 1,5 сек., а перегрузочная способность увеличена в 5 раз.

Где используются автоматы категории D

Данный тип автоматов применяют там, где важна высокая перегрузочная способность. У автоматов категории «D» перегрузочная способность увеличена в 10 раз по сравнению с автоматами «В» и «С». То есть, если ток превысил значение менее чем в 10 раз, отличное от номинала, то автомат не сработает в данном случае.

Где используются автоматы категории D

Поэтому автоматические выключатели категории «D» применяются для защиты электросети с большими пусковыми токами. Чаще всего такие перегрузки по току возникают в результате работы мощных электродвигателей и электроустановок.

Автоматы K, Z и их применение

Гораздо меньшее распространение получили автоматические выключатели категории K и Z. Применяются они чаще всего на стройке, поскольку имеют большой разброс в величинах электрического тока. Также автоматам данного типа характерна высокая перегрузочная способность, которая достигает в 12 раз и более.

Автоматы K, Z и их применение

Автоматы Z также отличаются разными токами срабатывания и их разбросом. Однако в отличие от автоматов «К» разброс здесь не столь велик, а расцепление электромагнитного реле произойдёт в том случае, если ток прохождения через автомат превысит всего в 3 раза его номинальное значение.

Надежность

Считается, что промсерия более надежна, чем бытовая и эти автоматы реже выходят из строя, якобы по причине более качественной сборки и контроля.

Но если вы не просто будете читать отзывы в интернете, а реально поинтересуетесь в магазинах, сколько рекламаций было от тех же ABB Basic или Schneider Easy 9 (made in Chine между прочим), вы слегка удивитесь.

В подавляющем большинстве магазинов возвратов по гарантии вообще нет, а там, где они присутствуют — это единичные случаи на тысячи проданных экземпляров.

Кстати, и в промсерии тоже случаются выходы из строя и связаны они в первую очередь как раз с их доп.функциями. Например, у той же S серии от ABB, зачастую винты в двойных клеммах идут не по резьбе или срываются.

Хотя в большинстве случае это объясняется отсутствием у электриков нормальных отверток с регулировкой крутящего момента.

Либо неправильным подбором формы жала отвертки.

У бытовой серии и у промки шлицы винтов также могут отличаться.

У некоторых моделей возникают проблемы с элементами для подключения доп.устройств. В принципе все логично, чем больше деталей в механизме, тем чаще он будет ломаться.

Это правило стабильно работает испокон веков. Неужели получается, что в плане надежности вообще нет разницы? Не совсем так.

Например, у Шнайдера есть более дорогие автоматы Acti 9 и дешевые Easy 9. Так вот, у бюджетника Easy 9 окно срабатывания (при тепловом перегреве) более широкое, а у Acti 9 выдержано гораздо точнее.

Даже конструкция теплушки немного отличается.

Эти затраты и временные рамки на доведение порогов срабатывания под идеальные значения, в конечном итоге и образуют другую ценовую категорию.

Где-то эти миллисекунды может и сыграют свою роль, но в домашних условиях какая вам разница?

Устройство автоматических выключателей — 2 типа расцепителя

За срабатывание автомата отвечают два типа так называемых расцепителей: тепловой и электромагнитный, их ещё часто называют тепловая или электромагнитная защита.

Тепловой расцепитель срабатывает от нагревания, т.е. не по факту какого-то измерения, а в результате действия тока — нагрева. Когда ток в сети увеличивается, проводники нагреваются, чем больше ток, тем выше температура. Тепловой расцепитель так устроен, что в определённый момент прогрева он запускает размыкание цепи, это простая физика материалов под действием температуры. Принцип довольно простой и напоминает работу термостата в системе охлаждения автомобилей. Но при всей кажущейся простоте этот механизм выверен, предсказуем и действует в точно заданных диапазонах.

Электромагнитный расцепитель — это по сути электромагнитная катушка, с которой все знакомы. Пошёл ток по катушке — внутри двинулся сердечник и запустил размыкание, вот и вся механика. Опять же, конструкция спроектирована так, чтобы действие происходило в точном соответствии с замыслом по времени срабатывания на конкретный ток.

Принцип работы автоматических выключателей построен именно на этих двух способах обнаружения повышенного тока и размыкания цепи

И обратите внимание, что тепловой расцепитель работает как раз на защиту проводки — если ток повысился, то провода начинают греться и чтобы не довести ситуацию до оплавления и возгорания, автомат превентивно отключается. Ведь именно относительно небольшое, но длительное превышение тока довольно опасно для проводки

Выбор автоматического выключателя. ВТХ.

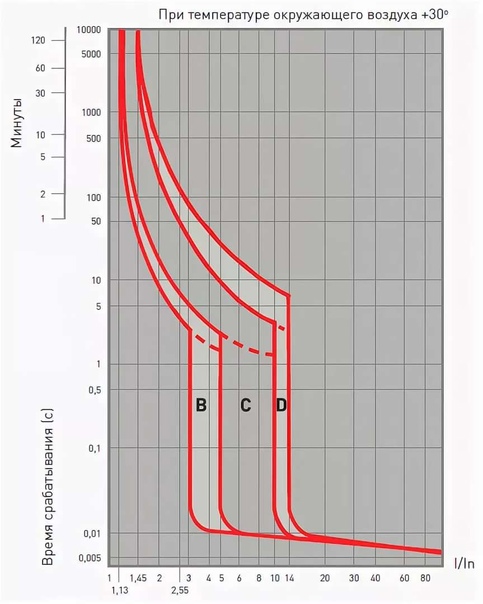

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

B — от 3 до 5 ×In;
C — от 5 до 10 ×In;
D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Выбор номинального тока автоматического выключателя;
выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

Однополюсные;
двухполюсные.

Для сети 400 В (380В):

Трёхполюсные;
четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

Мы в TELEGRAM;
Мы в Instagram;
Мы на YouTube;

Определяем полюса

Сначала надо ознакомиться с проводами. Какую максимальную нагрузку они выдерживают, и какой вообще перед нами тип. После получения всех конкретных цифр и данных можно выбирать полюсность:

1-полюсный: не защищается нейтраль, стопроцентной защиты не получится, подойдет для обычных розеток и осветительных приборов

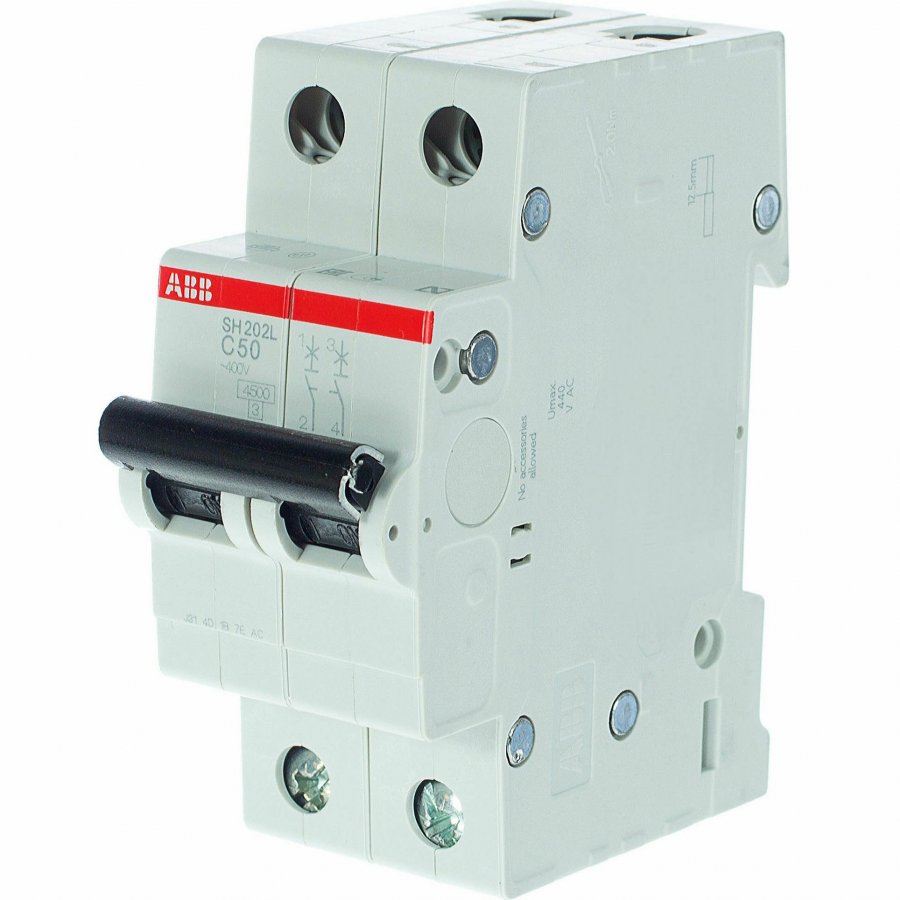

2-полюсный: является полноценным вводным предохранителем, защищает конкретные электроустановки (напр. бойлер)
3-полюсный: имеется в наличии общий выключатель, способен даже работать с насосами, вводное предохранение
4-полюсный: защищает четырехпроводное электропитание при 3-фазной нагруженности, вводное предохранение

Времятоковые характеристики автоматических выключателей

В зависимости от конструкции соленоида электромагнитного расцепителя автоматический выключатель может срабатывать с разной скоростью. Это и называется времятоковой характеристикой. Основными из них являются:

А – максимально быстрое срабатывание. Необходимо для защиты чувствительных к качеству электричества полупроводниковых схем. Прибор может работать только в паре со стабилизатором компенсационного типа. Дома лучше не использовать, поскольку стандарты качества для бытовых сетей невысокие, он будет постоянно срабатывать.
В – чувствительность повышенная, но время срабатывания снижено. Можно применять для защиты схем электропитания локальных вычислительных сетей.
С – самый распространенный тип прибора, использующийся в быту. Удовлетворительная чувствительность и средняя скорость срабатывания.
В – промышленный вариант с пониженной чувствительностью. Используется в сетях с большими амплитудами перепадов напряжения. Например, подключенных к тяговым подстанциям электротранспорта.

Автоматические выключатели – важный элемент электрической цепи. Эксплуатация электроустановок без них может привести техногенной катастрофе локального характера и несет угрозу жизни для обслуживающего персонала.

Классификация

Классификация по ГОСТ

ГОСТ 9098-78 устанавливает следующую классификацию автоматических выключателей:

По роду тока главной цепи: постоянного тока; переменного тока; постоянного и переменного тока. Номинальные токи главных цепей выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Номинальные токи для главных цепей выключателя выбирают из ряда: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1 000; 1 600; 2 500; 2000; 4 000; 6 300 А. Дополнительно могут выпускаться выключатели на номинальные токи главных цепей выключателей: 1 500; 3 000; 3 200 А. Номинальные токи максимальных расцепителей тока выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Допускаются номинальные токи максимальных расцепителей тока: 15; 45; 120; 150; 300; 320; 600; 1 200; 1 500; 2000; 3 000; 3 200 А
По конструкции: воздушный автоматический выключатель (англ. Air Circuit Breaker, сокращенно АСВ) от 800 А до 6 300 А, выключатель в литом корпусе (с англ. — «МССВ») от 10 А до 2500 А, модульные автоматические выключатели (с англ. — «МСВ») от 0,5 А до 125 А.
По числу полюсов главной цепи: однополюсные; двухполюсные; трёхполюсные; четырёхполюсные.
По наличию токоограничения: токоограничивающие; нетокоограничивающие.
По видам расцепителей: с максимальным расцепителем тока; с независимым расцепителем; с минимальным или нулевым расцепителем напряжения.
По характеристике выдержки времени максимальных расцепителей тока: без выдержки времени; с выдержкой времени, независимой от тока; с выдержкой времени, обратно зависимой от тока; с сочетанием указанных характеристик.
По наличию свободных контактов («блок-контактов») для вторичных цепей: с контактами; без контактов.
По способу присоединения внешних проводников: с задним присоединением; с передним присоединением; с комбинированным присоединением (верхние зажимы с задним присоединением, а нижние — с передним присоединением или наоборот); с универсальным присоединением (передним и задним).
По виду установки: выкатные с втычными контактами; стационарные.
По виду исполнения отсечки: селективные, неселективные.
По виду привода: с ручным; с двигательным; с пружинным.
По наличию и степени защиты выключателя от воздействия окружающей среды и от соприкосновения с находящимися под напряжением частями выключателя и его движущимися частями, расположенными внутри оболочки (в соответствии с требованиями ГОСТ 14255).

Селективный автоматический выключатель

В стандартах СССР и России селективные автоматические выключатели — это автоматические выключатели с выдержкой времени (0,25—0,6 с) при отсечке (см. статью «Токовая отсечка»). Такие выключатели, в сочетании с выключателями с мгновенной отсечкой на нижней ступени, позволяют строить селективное срабатывание при к. з.

Селективные автоматические выключатели (англ. Selective Main Circuit Breaker) в соответствии с немецким стандартом DIN VDE 0641-21 также имеют функцию селективности, но осуществляют её другим способом.
