Что такое полунакладная петля и как ее установить

Изменение угла установки

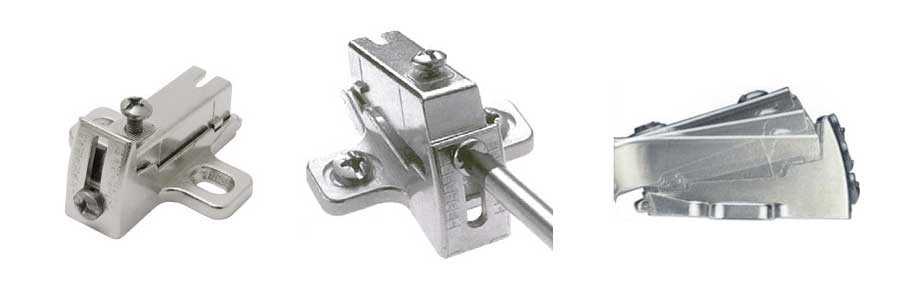

Если четырёхшарнирные петли не дают открываться дверцам на нужный угол, воспользуйтесь дополнительными накладками. Их вы можете приобрести в мебельном супермаркете.

Площадки делают из пластика и металла. Её подложите под установочную планку петли, и угол изменится в нужную сторону. Например, накладка на 10 градусов может, как увеличить, так и уменьшить угол установки фасада.

Наравне с одномерными вкладками существуют универсальные с регулировкой величины угла. Установочные площадки оснащены механизмом, изменяющим угол наклона ответной планки (регулировка проводится с помощью отвертки).

Регулировка угла при помощи болта

Что такое мебельные петли?

Мебельными петлями называют механизмы, которые закрепляются к фасадной части двери и стенке, благодаря чему позволяют открывать и закрывать дверь. Все они выполняют различные функции – есть самые простые петли, которые лишь удерживают дверцу, есть вариации с доводчиком или эффектом «плавного закрывания», без стука.

На сегодняшний день для установки дверей в основном используют четырехшарнирные мебельные петли — подобные конструкции отличаются простотой монтажа, они могут без каких-либо проблем служить долгие годы даже при частой эксплуатации мебели. Механизм представляет собой наличие таких элементов:

  • планка;
  • чаша;
  • плечо.

Пример петли, обеспечивающей дверце плавный ход (стрелкой отмечен доводчик)

К самой дверце петля фиксируется чашкой, а планкой закрепляется к каркасу мебели. Для таких целей чаще всего используют шурпы и саморезы. Плечо в данном случае выполняет связующие функции, находясь между планкой и чашкой. Все элементы соединяются с помощью механизма на четырех шарнирах. В самой планке находится специальный винт, благодаря которому можно контролировать положение двери к каркасу шкафа.

Монтаж мебельных шарниров на кухонный шкаф

Подготовка отверстия

Создание отверстий производится с помощью дрели на основании разметки. В качестве альтернативного инструмента подойдёт и электрический шуруповёрт с соответствующей насадкой. Кроме того, обязательным условием является использование фрезы, что гарантирует сохранность структурной целостности дверного фасада и панели шкафа. В обратном случае сверление отверстия может привести к появлению сколов и деформации древесного полотна. Врезку следует делать глубиной не более 12 мм, чего будет достаточно для надёжного отверстия под платформу петельной чашки. Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф. Если ДСП панели достаточно легко поддаются подобной обработке, то натуральный орех или ясень отличаются высокими показателями прочности. По этой же причине нужно следить, чтобы дрель работала строго под углом в 90 градусов, от которых та легко может отклониться, если вы имеете дело с твёрдой природной древесиной.

Какие виды этих петель бывают?

Ведущие производители крепежа в большом объеме выпускают четырехшарнирные конструкции с крестообразной монтажной планкой петли. Такое крепление позволяет регулировать дверцу с большой точностью, в ответную планку такой конструкции встраиваются эксцентрики. Стоимость такого крепежа выше, но они надежнее и удобнее в использовании. У всех моделей унифицируются габариты, размеры петли совпадают:

  • по диаметру чашки (35 мм);
  • по расстоянию до крепежных отверстий.
  • Замена петель при выходе их из строя упрощается.

Лягушка

Так называют петлю сложной конструкции с 4 узлами поворота (шарнирами) и пружиной. Благодаря им дверцы открываются на угол до 175° (максимальное значение раскрытия указывается в маркировке). Название петля получила из-за прыгающих колебаний во время движения дверцы. Особенность этих петель в способности выдерживать большие нагрузки. Они используются для ДСП и плотной древесины.

С доводчиком

Крепеж, оснащенный доводчиком, обеспечивает плавное движение дверок. Амортизатор исключает шумное хлопанье при закрытии мебели, фиксация производится бесшумно. Конструкционно доводчик выполнен с использованием плотной среды: пружина расположена в масле или другой вязкой субстанции, обеспечивающей равномерность движения шарниров. Баллон сделан так, что подтекание исключается. Одним из преимуществ таких креплений можно считать:

  1. сохранность мебели;
  2. крепление дольше эксплуатируется, так как снижается механическая нагрузка на шарниры.

С помощью регулятора корректируется скорость захлопывания дверцы. Петля рассчитана на большую нагрузку, применима для любых материалов.

На рынке представлены многочисленные модели такого крепежа. Производителями корпусной мебели чаще используются петли мебельные накладные 768 100 с доводчиком, они универсальные, незаменимы для стеклянных дверок, значительно снижают риск повреждений при захлопывании.

Для дверок, открывающихся вверх, лучше использовать фурнитуру с большим углом открытия петля мебельная на 110 градусов выпускается российской компанией Boyard, итальянской Ferrari. Наибольшим спросом пользуется петля с доводчиком (демпфером) немецкой фирмы Хеттих (Нettich sensys) выполнена из прочного металла. Этот ведущий производитель крепежа постоянно совершенствует свои модели. Петли с доводчиками требуют четкой регулировки.

Петли мебельные Вlum накладные

Крепеж австрийского производства отличается трехмерной регулировкой. Начинают установку дверок с вертикальной плоскости, для этого устанавливают в нужном положении ближний винт. Затем ослабляют дальний, фиксируют необходимый уровень высоты, фронтальное расположение дверок. Накладные петли блюм (Вlum) гарантируют 20 тысяч циклов работы. Эти крепления чаще применяются для кухонных шкафов, они не боятся влажности, перепада температур.

Без врезки

При выборе крепежа, не требующего врезки, важно определиться с углом открытия, он варьируется от 30 до 180 градусов. Такой диапазон раскрытия петли мебельной накладной без врезки достигается за счет конструкции

Традиционные конструкции ограничены прямым углом, трансформеры с поворотным механизмом дают свободу движения.

Как правильно установить

Установка накладных дверных петель на кухонных шкафах — процесс несложный. Но все же он требует небольших знаний и умений.

Инструмент, который вам понадобится при установке дверных петель:

  • карандаш;
  • линейка;
  • дрель;
  • фреза;
  • отвертка;
  • саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери — приблизительно 10 см, от бокового края — 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Далее ставите саму петля в отверстие, и крепите ее саморезами.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

Далее производите регулировку фасада.

Есть возможность производить регулировку в трех плоскостях:

  • В сторону. Этот способ обычно применяется сразу после установки, для регулировки диагонали изделия. Для этого используют шуруп в петле, который находится на петле ближе к краю короба.
  • Вниз — вверх. Этот способ также применяется для регулировки двери после установки, и в момент провисания двери во время эксплуатации. Чтобы отрегулировать дверь по вертикале, немного ослабляем саморезы, которыми петля прикручивается к стенке короба после чего имеется возможность поднять или опустить дверцу на несколько миллиметров.
  • В глубину. Здесь регулируется расстояние между фасадом и коробом. Чтобы произвести данную регулировку необходимо немного отвернуть дальний шуруп на петле и подвинуть дверцу на несколько миллиметров вглубь или наружу.

Инверсные и рояльные

Инверсные петлиРояльные петли

Створки мебели чаще всего необходимо открывать под углом в 180 градусов в процессе эксплуатации. Вариант используется для тумбочек и шкафов. Он позволяет надежно закрепить боковую часть. При ее открытии образовывается прямой угол. Его достаточно для того, чтобы без проблем достать необходимую вещь.

Держатель формируется посредством соединения двух пластин. Они должны находиться в подвижном соединении между собой.

Данный вид считается устаревшим. Именно поэтому ее редко используют и включают в состав современных конструкций.

Петля карточная

С ее помощью чаще всего производится дополнение предметов интерьера в ретро стиле.

Имеет схожие черты с рояльным вариантом закрепления. Она формируется между двух пластин, которые расположены параллельно друг к другу. Для подвижности в состав системы включают шарнир с несколькими отверстиями. В зависимости от вида мебели определяется размер петли.

Виды четырехшарнирных мебельных петель

По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:


Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

Петли 90 градусов

*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии. Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).

Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.

Вкладная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.

Петли 180 градусов

Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.

Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.

Виды угловых петель

Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.

Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.

Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.

На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.

Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.

Установка мебельных петель своими руками

За исправную работу распашных дверей отвечают небольшие механизмы, именуемые дверными петлями за свою конструкцию. Их достаточно простое устройство обеспечивает свободный ход дверки в процессе её открытия и закрытия. Полностью исправный механизм позволяет легко пользоваться дверным полотном, не сопровождая его движение никакими скрипами и люфтами. На данный момент дверные петли применяются как в устройстве входных проёмов в сооружениях, так и в мебели. В последнем случае используют механизмы меньших размеров, но с аналогичными принципами работы. Установка мебельных петель своими руками может потребоваться в случае, когда производится самостоятельный монтаж новых дверок в кухонный шкаф или спальный шкаф-купе. Несмотря на свои небольшие размеры, петли в ходе монтажа способны доставить немало неудобств из-за необходимости проведения точных расчётов мест их фиксации. Также, некоторые работы придётся осуществлять на весу, что в некоторых случаях может потребовать привлечения дополнительных рук для помощи с габаритными мебельными компонентами.

По назначению

Основные

  • Внешние (накладные). Это самые широко известные специалистам по сборке мебельные петли. В приведённом состоянии сомкнутых створок они беспросветно закрывают проем. Один из достаточно часто используемых подвидов таких петель – трансформеры или инверсные с углом открывания до 180 градусов.
  • Полунавесные (полунакладные). Крепятся в тех местах, где сходятся смежные створки и прикрывают торец средней стенки напополам.
  • Внутренние (вкладные). Такие дверные петли следует выбирать, когда дверные створки утоплены относительно фасадной линии.

Дополнительные

  • Угловые. Как правило, применяются для навешивания дверей подвесных предметов мебели (для угловых шкафов). Эти петли чаще всего различаются углами распахивания дверей. Такой угол имеет не только цифровое значение, но и определённую форму, быть острым или тупым.
  • Прямые (штольные). Навешиваются при необходимости закреплении дверки на недвигающемся основании (фальш-панели). Как правило, они распространены в угловых шкафах и коробах под раковины.
  • Карусельные. Эти разновидности петель иногда встречаются под названиями крокодил и краб. Главное их предназначение – это скрепление подвижных элементов мебели.

Для иных конструктивных частей

  • Рамочные.
  • Устанавливаемые без использования сверла. Такие петли пригодятся, если толщина дверки недостаточная для установки чашечных петель. Отрицательной стороной в установке этой фурнитуры является то, что регулирование положения дверок возможно только в одной плоскости (вверх-вниз или дальше-ближе).
  • Пружинные. Как правило, выбираются как второстепенный вариант, когда монтаж иной фурнитуры не является возможным.
  • Для стекол. Специальная конструкция позволяет крепить петли к стеклянной створке. Как правило, такие петли снабжены мягкими пластиковыми деталями.

Функции и особенности

Петля накладного типа закрепляется на мебельном щите благодаря ее расположению на поверхности дерева. Если рассматривать врезные петли, то для них специально высверливаются отверстия, накладная петля же устанавливается без врезки.

Конструкция данного устройства состоит из следующих деталей:

  • петля, которая крепится на дверцу;
  • монтажная планка, устанавливающаяся на мебельный боковой щит.

Различия между ними состоят в следующем:

  • накладная деталь применяется в случае, когда дверца полностью закрывает боковую перекладину мебели;
  • полунакладная деталь используется при закрытии сразу двумя дверцами одной боковины.

Накладная

Полунакладная

Данный крепеж способен обеспечить дверце открытие, равное 90-165 градусам. Мебельная накладная петля имеет доступную стоимость, благодаря чему является одной из самых применяемых соединений в мебельном производстве. Ее используют на кухонных гарнитурах, комодах для спальни, шкафах и тумбочках.

Петля в конфигурации имеет пружину и несколько шарниров, которые крепятся к монтажной планке. Чашка устройства плотно прилегает в выемку для нее. Чтобы закрепить изделие на створке, мастера используют саморезы длиной до 1,5 см.

Существует еще одна разновидность петли, которую легко спутать с накладной – вкладная. Она является внутренним соединением и применяется тогда, когда створку необходимо поместить внутрь боковин шкафчиков.

Планируя модули сборных мебельных конструкций, заранее продумывайте тип петель. Наиболее оптимальным вариантом станет использование устройств, где присутствует шарнир – такие изделия прочные и доступные в стоимости, кроме того, они долговечны.

Необходимые материалы и инструменты

Работы по установке дверной петли потребуют разборки механизма, ввиду чего вам не обойтись без инструментов для выполнения тонких аккуратных процедур. Помимо этого, потребуются и другие манипуляторы для общих работ с дверцей. Полный список всех инструментов для установки накладной модели петли выглядит следующим образом:

  • Отвёртка с крестовой битой.
  • Набор шурупов.
  • Строительный уровень.
  • Линейка или рулетка.
  • Шуруповёрт.
  • Дрель.
  • Карандаш или легко стираемый маркер.
  • Фреза диаметром в 35 мм.

Стандартная компоновка дверной петли подразумевает её разборку на три составляющих компонента:

  • База в виде планки, которая отвечает за крепление петли к панели шкафа.
  • Чашка, монтаж которой производится на рабочую дверь.
  • Корпус петли – подвижная деталь, соединяющая дверцу с корпусом шкафа.

Установка механизма дверной петли производится посредством крепёжных винтов, вкручиваемых в отверстия монтажной планки и чашки. За параметры работы устройства отвечает регулировочный винт в корпусе. Таким образом, механизм петли насчитывает до шести обязательных крепёжных элементов, которые лучше подготовить заранее в качестве запасных.

Материалы

На метизных предприятиях изготавливают петли накладного типа методом штамповки. Для этого из стального листа прочной стали с помощью прессов со специальной насадкой формируют детали крепежного изделия. Нередко поверхность мебельных петель в заводских условиях покрывают слоем никеля, который защищает металл от коррозии и придает ему презентабельный внешний вид. Изделия с гальваническим никелевым покрытием не боятся повышенной влажности, поэтому их устанавливают на кухонных гарнитурах и мебели для ванной комнаты.

Пружинный механизм, входящих в конструкционный состав многих накладных крепежных изделий, выполняется из особо прочных марок стали. Готовую пружину встраивают внутрь петли, она обеспечивает петле возможность открытия/закрытия и способствует плотному прилеганию дверок к корпусу мебели. Кроме того, петля имеет в своем составе 2 шарнирных механизма, с их помощью обеспечивается возможность вращательного действия крепления.

Советы по выбору

Красота внешнего вида мебели во многом зависит от того, насколько правильно и аккуратно закреплены дверки для шкафа, тумбочки или комода. Нередко петли ставят и под мебельную фальшпанель, и это также должно быть выполнено аккуратно. Кроме точности крепления, важную роль для внешнего вида мебельного изделия играет и правильный выбор петель

От качества крепления зависит и срок службы мебели, поэтому подбору такой фурнитуры нужно уделять особое внимание

Специалисты рекомендуют обращать внимание при подборе мебельных петель на следующие значимые нюансы

Определите габариты и вес дверцы, на которую нужно подобрать крепления. Если дверь тяжелая, то для ее монтажа может потребоваться 4-5 петель, а для небольших дверок достаточно 2 креплений.
Отдавайте предпочтение известным брендам и производителям, которые заслужили хорошую репутацию на рынке продаж своими качественными изделиями.
Осмотрите петлю перед покупкой – вмятин, сколов, трещин или ржавчины на ней быть не должно.
Вся фурнитура, продаваемая на территории России, проходит сертификацию, не стесняйтесь попросить у продавца этот документ, подтверждающий качество продаваемой им продукции.
Приобретайте мебельные петли в профильных специализированных торговых точках, которые торгуют только оригинальным товаром – риск купить подделку здесь наименьший

Если затрудняетесь с выбором, обращайтесь к помощи консультантов, вам подскажут правильное решение и помогут выбрать нужный товар.
Обратите внимание на соотношение цены и качества. Оригинальный продукт с высокими показателями качества не может стоить очень дешево.

Правильный подбор мебельной петли является залогом ее длительного срока службы. С такой фурнитурой мебелью будет приятно и комфортно пользоваться. Сегодня ассортимент мебельных петель довольно обширен, и можно подобрать практически любые крепления для любых изделий – шкафов, столов, тумбочек и так далее.

О том, как установить мебельную петлю без фрезеровки, смотрите в следующем видео.
