Фундаментные подушки: что это такое и для чего необходимы

Основные характеристики

Главным документом, регламентирующим изготовление, приемку и использование этих конструкций является ГОСТ 13580 85. Во время создания чертежа здания учитывают некоторые ограничения. В госте на фундаментные подушки указано, что:

Уровень расчетной сейсмичности региона, где планируют применять допустим в 9 баллов.
Подземная вода или почва может содержать химические компоненты, оказывающие разрушающее действие на структуру бетона.
Использовать бетонные подушки при показателях температуры ниже 40°С разрешено, если были применены дополнительные меры для их защиты.

Фундаментные подушки ЖБИ, изготовленные согласно государственному стандарту, отличаются трапецеидальным сечением. Верхняя часть более узкая, на нее опираются стены фундамента, например, под ФБС блоки.

Во время установки блоков на фундаментную плиту желательно предусмотреть перевязку вертикальных швов. Допустимо смещение элементов не больше, чем на 250 мм.

Во время покупки изделий под фундаментную плиту, необходимо проверять, насколько они соответствуют требованиям:

Класс бетона плит должен составлять В10-В25, где последнее значение – максимальное.
Для изготовления арматурной сетки использовали сталь классов А400 и Bpl.
На каждом изделии находятся монтажные петли, расположенные в соответствии с государственным стандартом.
Размеры подушек ФЛ могут отклоняться от нормы не более, чем на 5-10 мм.
Во время отгрузки блоков из завода важно, чтобы прочность бетона уже достигла 70%.

Также ведется учет несущей способности изделий. Ее точную величину при необходимости может сообщить производитель.

Без этих блоков не обойтись, если:

Необходимо создать большую конструкцию с обширным подвалом.
Плотность несущих стен на высоком уровне. Подушку устанавливают под фундаментные блоки большого веса.
Если дом содержит перегородки из железобетона большого размера и массы и необходима надежная опора для них.

После производства подушки проходят технический контроль. Для проверки характеристик применяют лабораторные и визуальные методики контроля. Выполняют выборочную проверку категорий поверхности, измеряют ширину и точность. Также осматривают, насколько правильно нанесено обозначение, присутствуют ли закладные элементы и страховочные проушины.

Контроль проводится для проверки габаритов, прочности, наличия слоя защиты, состояния арматуры и закладных деталей, водонепроницаемости.

Производители фундаментных подушек серии ЖБИ наносят маркировку. В ней зашифрованы размеры, максимально допустимое давление и уровень влажности.

Выполнение работ

Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.

С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.

Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.

Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.

Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.

Засыпка из песка

Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.

И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.

Если почва слабонесущая, в дополнение к песку применяется гравий

Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку

Устройство щебневой подушки

Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.

Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.

Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.

Бетонная подушка

Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.

Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:

строительная площадка очищается от растительности и другого мусора;
почва выравнивается;
насыпается слой щебенки, высота которого составляет десять сантиметров;
выполняется трамбование;
по всему периметру подушки монтируется опалубочная конструкция;
вся площадка перед заливкой раствора армируется стальными прутьями;
заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
раствор тщательно трамбуется глубинными вибраторами;
до полного набора прочности конструкции потребуется не менее четырех недель.

Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

Нормативные требования

В нормативных документах приведены достаточно четкие рекомендации по технологии устройства песчаной подушки. Чтобы правильно выполнить работы стоит учесть следующие требования:

Согласно п. 3.3 ВСН 29-85 для изготовления подготовки может использоваться средний или крупный песок, смесь из песка и гравия, щебень, шлак или любой другой непучинистый материал с дисперсностью меньше 1,0. Не рекомендуется применение щебня или гравия без песка. Это обосновано тем, что крупные частицы со временем под действием нагрузки от дома могут утапливаться в грунт основания, что приводит к усадке фундамента

С осторожностью стоит применять шлак, в зависимости от происхождения он может быть опасен для здоровья или обладать низкой прочностью.

Толщина подушки из песка
назначается согласно таблице 5 четвертого раздела ВСН 29-85. Толщина слоя колеблется от 1 до 3 значений ширины фундамента (актуально для столбов и лент).
Пункт 3.4 ВСН 29-85 предусматривает обязательные мероприятия для предотвращения заиливания песка

Для этого чаще всего на грунт основания укладывают геотекстиль, по которому своими руками насыпают песок.
Пункт 8.7 СП 50-101-2004 приводит требования, какой материал для подушки выбрать при низкой прочности основания. В этом случае подойдет только песчано-гравийная смесь или гравий (ранее сказано, почему его использование не рекомендуется).

Важно определиться, какой песок нужен для изготовления подсыпки. При проведении работ своими руками стоит запомнить:

Материал должен относиться к крупной или средней фракции. Если выбрать мелкий песок, он даст усадку, которая приведет к неравномерному проседанию дома.
Чтобы понять, какой материал потребуется в плане происхождения, необходимо рассмотреть особенности каждого. Речной песок сложно добывать, что автоматически приводит к увеличению его стоимости. Минусом этого материала является размер частиц, часто слишком мелкий для подсыпки. Карьерный песок более крупный и дешевый. Если отвечать на вопрос, какой лучше выбрать, речной или карьерный
, ответом станет второй вариант.

Согласно нормативным документам подсыпка должна быть тщательно уплотнена. Зачем это требуется? Выполнение таких мероприятий снижает способность к усадке и повышает прочность. Утрамбовать песок своими руками можно несколькими способами:

проливка водой;
использование специальной техники;
грузы.

Первый вариант не рекомендуется к применению. Это связано со сложностью метода и особенностями грунтов. Сложность заключается в том, что чтобы качественно утрамбовать материал потребуется залить в 3-5 раз больше жидкости, чем объем подушки. Такой вариант противопоказан для глинистых оснований, способность к дренированию которых мала. Вся залитая вода не сможет быстро уйти в почву, а останется рядом с фундаментом.

Лучше всего выполнить трамбовку динамической нагрузкой. Для этого применяются вибрационные плитные или точечные инструменты. В качестве требований к выполнению работ можно привести следующее:

Послойное выполнение. Динамика позволяет уплотнить песок только на 15-20 см, поэтому материал нужно засыпать именно такими слоями и после каждого делать уплотнение.
Добавление поверх песка слоя щебня. Делать это не обязательно, но такой метод повысит эффект от действий и качество уплотнения. Слой крупного материала может быть тонким, но он создаст дополнительное давление и позволит затронуть более глубокие слои с помощью эффекта расклинивания.
Увлажнение подсыпки перед уплотнением. Вода позволит связать частицы вместе, благодаря ей они не расползутся после трамбования.

В заключение можно сказать, что на качество основания под подошву влияет обоснованность устройства подсыпки, правильный выбор материала для нее и соблюдение технологии при укладке.

Подушка под фундаментные блоки представляет собой такую конструкцию, главная цель которой заключается в стабилизации грунта, которая достигается при исключении всех неровностей. Кроме того, в случае деформации почвы она сможет выполнить функции буфера, смягчая тем самым колебания. Фундаментные подушки дадут возможность основанию оставаться в исходном положении.

Размеры могут различаться не только из-за конкретной нагрузки от сверхустоящего здания, но и в зависимости от исходного материала. Подушка под фундамент может быть железобетонная, выполнена в форме блоков, из слоя песка необходимой толщины (в некоторых случаях вместо песка может использоваться отсев).

Способ устройства подушки под фундамент

Укладка песка на дно траншеи происходит слоями толщиной 10-20см, каждый из которых увлажняется и трамбуется.

Электрическая виброплита для трамбовки

Для трамбования песка:

при строительстве фундаментов большой площади используются: катки или площадочные вибраторы,
в частном домостроении пользуются самодельными трамбовками в виде обрезка бревна с поперечной ручкой наверху.

Проливать водой песок можно, если грунт под основанием строящегося фундамента позволяет это делать. Если же грунт слабый, поддающийся размывке водой, лучше укладывать уже влажный песок в траншею для последующего трамбования.

Общая высота песчаной подушки под ленточный фундамент может составлять до 60см, в зависимости от состояния грунтов. По рекомендациям зарубежных строителей, толщина подушки должна быть 20 см, но российские специалисты рекомендуют делать высоту подушки равной трем размерам ширины фундамента. Для сильнопучинистых грунтов толщина подушки может достигать и 80 см.

Ширина подушки ленточного фундамента должна быть больше, чем сам фундамент, как минимум, на 10-15 см в обе стороны.

Иногда делается бетонная подготовка для монтажа сборного ленточного фундамента.

Такое конструктивное решение обуславливается особенностью грунтов и удобством при сооружении арматурного каркаса:

Бетонная поверхность позволяет установить арматурные каркасы или сетки с максимальной жесткостью.
По бетонной подготовке легче работать с установкой опалубки и арматурой в зимнее время.

После геодезической разметки осей будущего фундамента устраивается песчаная подушка толщиной 10-15см и шириной на 30-40 см больше чем основание фундамента, после чего делается бетонная подготовка под ленточный фундамент из бетона низкой марки, называемым еще «тощим бетоном» или цементно — песчаного раствора.

Размеры бетонной подготовки выдерживаются для установки двух-трех фундаментных блоков, затем процесс повторяется до окончания монтажа всего сборного фундамента.

При устройстве песчаной подушки или бетонной подготовки необходимо учитывать их высоту, чтобы готовый фундамент не выступал за проектные отметки по горизонтали. Копать траншею или котлован следует, исходя из размеров подушки и высоты самого фундамента.

Устройство бетонного основания под ленточный фундамент позволяет уменьшить величину защитного слоя бетона над арматурным каркасом.

Если в проекте дома запланировано подвальное помещение, то песчаная подушка под ленточный фундамент распространяется на всю площадь подвала, так как особенности грунта будут действовать одинаково и на фундамент, и на пол подвала, который всегда выполняется из бетона.

Нужно помнить, что чем большую толщину имеет подушка под фундамент и пол подвала, тем меньше проблем создастся с пучинистыми грунтами. И фундамент, и пол будут надежно защищены величиной слоя песка или гравия.

Ленточный фундамент на песчаной подушке требует обязательно гидроизоляции, для защиты от грунтовых вод. Гидроизоляция проводится путем наклейки рулонных материалов на битумной основе или горячим битумом в один-два слоя. Кроме этого, верх ленточного фундамента также подвергается гидроизоляции, чтобы влага, присутствующая в бетоне не передавалась материалу стен.

Если ленточный фундамент делается для дальнейшего строительства каркасного дома, необходимо при заливке бетона в тело фундамента вставлять закладные детали, к которым крепятся детали каркаса дома.

О сайте

zalman

Нормативные требования

Материал должен относиться к крупной или средней фракции. Если выбрать мелкий песок, он даст усадку, которая приведет к неравномерному проседанию дома.
Чтобы понять, какой материал потребуется в плане происхождения, необходимо рассмотреть особенности каждого. Речной песок сложно добывать, что автоматически приводит к увеличению его стоимости. Минусом этого материала является размер частиц, часто слишком мелкий для подсыпки. Карьерный песок более крупный и дешевый. Если отвечать на вопрос, какой лучше выбрать, речной или карьерный
, ответом станет второй вариант.

проливка водой;
использование специальной техники;
грузы.

Послойное выполнение. Динамика позволяет уплотнить песок только на 15-20 см, поэтому материал нужно засыпать именно такими слоями и после каждого делать уплотнение.
Добавление поверх песка слоя щебня. Делать это не обязательно, но такой метод повысит эффект от действий и качество уплотнения. Слой крупного материала может быть тонким, но он создаст дополнительное давление и позволит затронуть более глубокие слои с помощью эффекта расклинивания.
Увлажнение подсыпки перед уплотнением. Вода позволит связать частицы вместе, благодаря ей они не расползутся после трамбования.

Прежде всего, следует сказать, что размеры фундаментных подушек могут отличаться не только из-за определённой нагрузки от сверхстоящего сооружения, но и из-за разного составного материала. Так, такие устройства могут быть железобетонными, в виде блоков, либо из слоя песка нужной толщины (иногда вместо песка используют отсев). Сейчас мы попробуем убедиться в целесообразности их использования, а также, в качестве дополнительного материала, посмотрим видео в этой статье.

Особенности производства

Железобетонные фундаментные подушки отличаются невысокой стоимостью и высокими прочностными характеристиками. Производство этой категории продукции регламентируется нормами ГОСТ 13580, в процессе изготовления используется стальная арматура и высококачественный бетон тяжелых марок. В качестве последних применяются такие марки, как В25 М350, В12,5 М150, а также В15 М200, плотность которых лежит в диапазоне от 2200 до 250кг/м3. Допустимый коэффициент вариации прочности бетона согласно установленных норм не может превышать 9%. Для укрепления изделий используется армирование стержневой сталью классов Ат-ІІІС и А-ІІІ оп ГОСТ 10884-81, проволокой класса Вр1 по ГОСТ 6727-80. Аналогичные стали используются для изготовления элементов крепления изделий — монтажных петель. В зависимости от размеров подушки армируются отной сварной стекой при ширине от 0,6 до 1,6 метра. Изделия, ширина которых находится в пределах от 2 до 3,2 метра подлежат армированию арматурным блоком. Защитный слой согласно нормативов ГОСТа установлен в размере 30 мм. Показатели водонепроницаемости, а также морозостойкости блоков могут отличаться в зависимости от характеристик бетонов, которые должны соответствовать климатическим условиям эксплуатации в конкретном регионе. Для агрессивных сред находят применения фундаментные подушки с пониженным значением проницаемости бетона. Масса модулей ФЛ варьируется от 495 до 5900 кг. Совокупность массогабаритных и прочностных характеристик оказывает непосредственное влияние на стоимость ЖБ изделий.

ЖБ фундаментные подушки рассчитаны на эксплуатацию в условиях повышенной агрессивности. Они не подвержены коррозии ввиду воздействия влаги, выдерживают температуру до -40оС, выдерживают существенные сейсмические нагрузки, сохраняя надежность и прочность при землетрясениях до 9 баллов. Фундаментные подушки могут быть эффективно задействованы, как в водонасыщенных, так и в сухих типах грунта. Согласно ГОСТ 13580-80 железобетонные подушки могут быть применены при температурах ниже, чем -40оС при соблюдении допусловий, прописанных в СНиП. Фундаментные подушки сплошного сечения ФЛ обеспечивают долговечность основания не менее 50 лет без потери качественных показателей, не требуя дополнительного ухода.

Наша компания «Объединенные заводы ЖБИ» предлагает вам высококачественные и недорогие изделия из железобетона для гражданского и промышленного строительства. Вся продукция в точности соответствует международным стандартам качества и обладает увеличенным сроком гарантийной эксплуатации. Вы можете купить готовые изделия в стандартных типоразмерах или заказать их изготовление по индивидуальным чертежам.

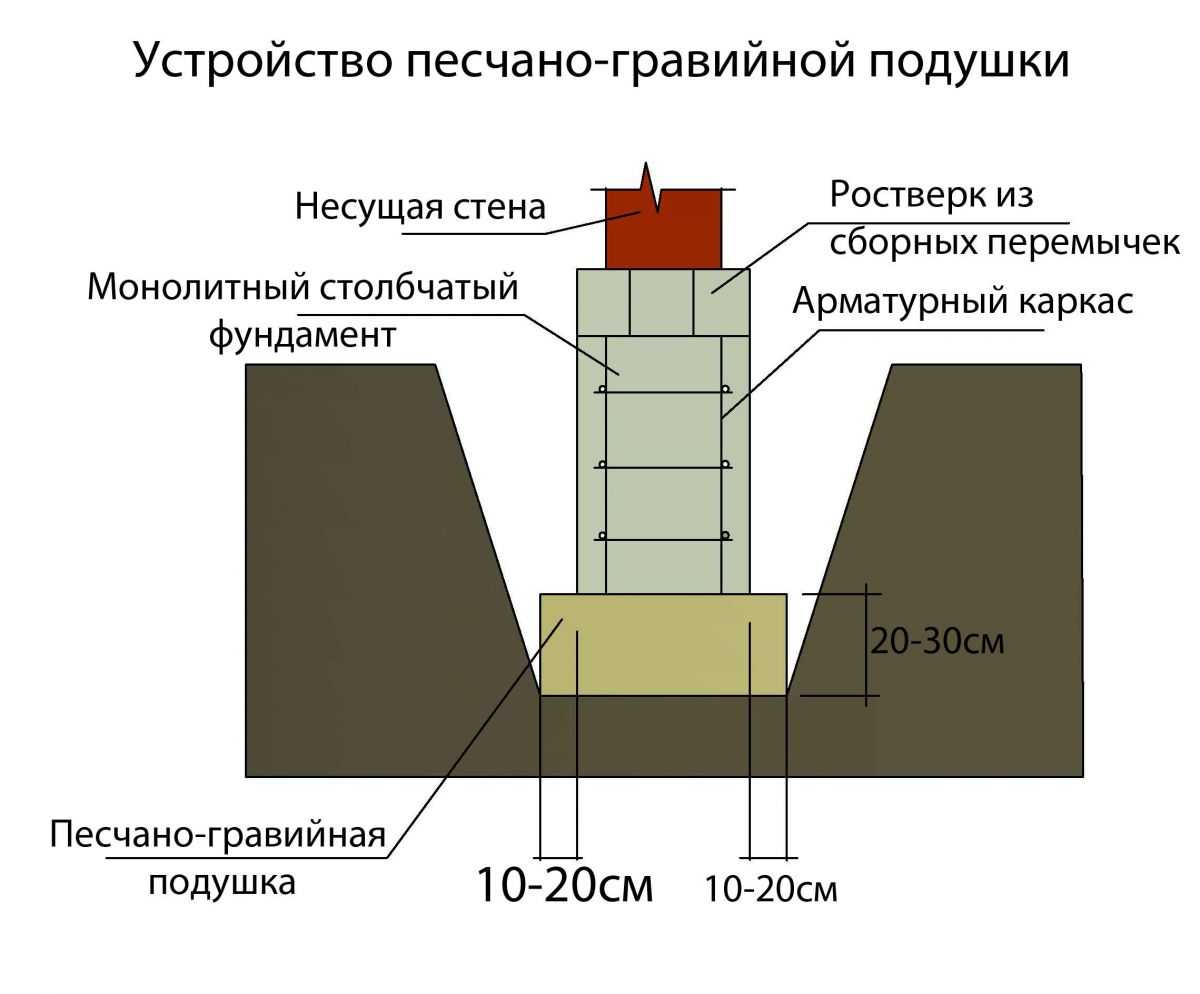

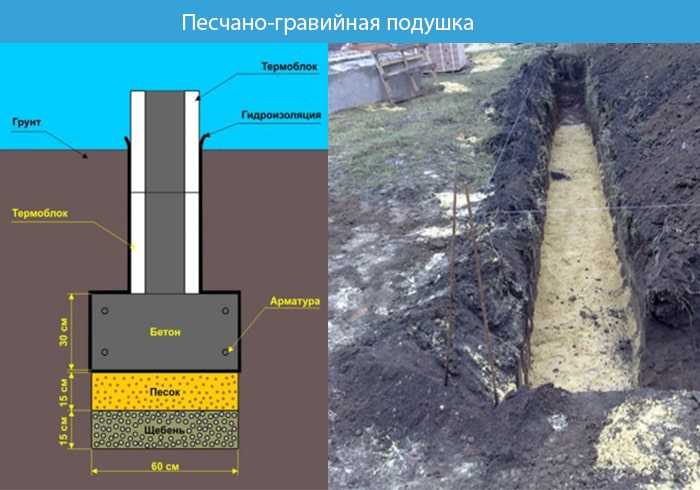

Песчано-гравийная подушка под фундамент

Такая подушка более прочная и надёжная, чем ее предшественник. Для её формирования применяется щебень с фракциями 2-4 см. Перед его укладкой необходимо подготовить поверхность, на которую нужно уложить сначала более мелкий сыпучий материал, к примеру, тот же песок (наиболее подходит речной песок с крупными фракциями), слоем толщиной 10-15 см. Затем сверху насыпается щебень слоем толщиной 20-25 см.

Необходимо стремиться придать материалу максимальную плотность. Нужно свести к минимуму свободное пространство между отдельными частицами. Этого, опять же, позволяет достичь виброплита. Площадь основания должна быть немного больше площади фундамента, потому рекомендуется песчано-гравийную подушку делать шире на 30-40 см ширины самого фундамента.

Щебёночная подушка подходит для строительства частных домов, имеющих 2 и более этажей, в том числе из довольно тяжёлых материалов, таких как кирпич.

Виды фундаментных подушек

Фундаментная подушка представляет собой своеобразную прокладку между грунтом и самой основой. Чтобы правильно выбрать материал для ее изготовления, необходимо тщательно изучить особенности грунта на участке строительства и знать предполагаемый вес будущего строения.

В качестве материала для изготовления подушки чаще всего используют песок, щебень и бетон.

Песчаная подушка

Песок является одним из доступных строительных материалов, поэтому его используют при минимальном бюджете на строительство. Он обладает свойствами, дающими возможность применения в мероприятиях подобного рода.

Песчаная подушка используется в следующих случаях:

Основное строение имеет небольшую высоту, оптимальным вариантом считается одноэтажная конструкция.
Дом или другое сооружение выполнен из облегченных материалов.
Грунтовые воды залегают достаточно глубоко. Если грунтовые воды располагаются близко, то можно обустроить дренажную систему.

Фундаментная подушка из песка

Сооружать фундаментную подушку можно только из крупнозернистого песка, материал с мелкими частицами запрещен к использованию для таких целей.

В процессе засыпки песчаной подушки следует обратить внимание на такие моменты:

Поверхность подушки должна быть максимально ровной.
Слой песка следует тщательно утрамбовать.
Высота подушки может составлять от 20 до 40 см.

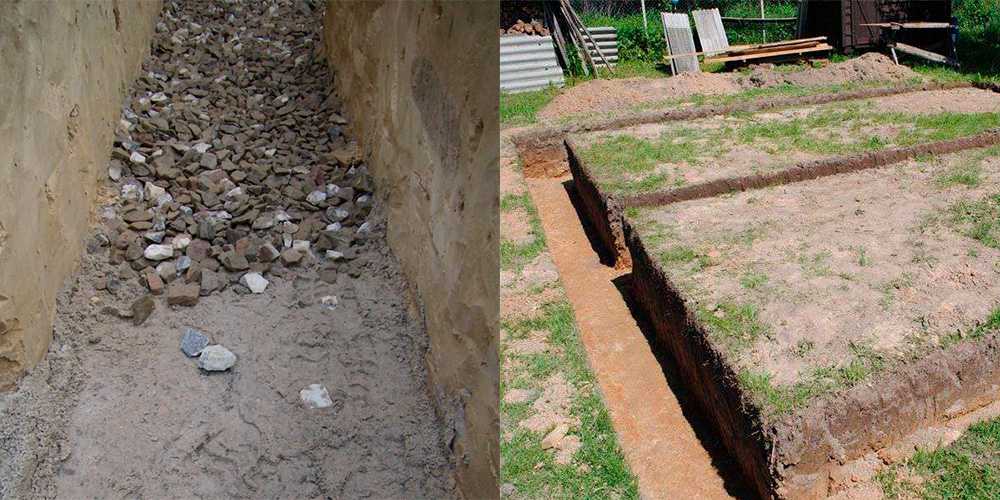

Подушка из щебня

Необходимость использования подушки из щебня возникает в том случае, когда требуется поверхность, способная противостоять высоким нагрузкам.

Щебень для подушки под фундамент может быть разных фракций из различных каменных пород. Самым прочным материалом считается щебень средней фракции из гранита.

При обустройстве щебенчатой подошвы придерживаются следующей схемы:

Поверхность засыпают небольшим слоем песка, чтобы щебень более плотно прилегал к почве.
Песок выравнивают и утрамбовывают.
Засыпают щебень, выбрав оптимальную фракцию. Толщина слоя должна примерно составлять 0,2 метра.
Используя специальное оборудование необходимо тщательно утрамбовать засыпку.

Создавая подушку для фундамента из песка или щебня, важно помнить, что она должна быть шире самого основания примерно на 0,3 метра. Это необходимо для сооружения устойчивой конструкции, способной выдерживать вес сооружения

Бетонная подушка

Подушки выполняются из железобетона на специализированных предприятиях и имеют форму трапеции. Они считаются наиболее надежной основой для фундамента под тяжелые каменные дома, однако стоимость таких изделий довольно высокая.

Укладка фундаментных подушек выполняется следующим образом:

Подушка из бетона

Грунт тщательно выравнивают.
Укладывают песок слоем до полуметра в зависимости от особенностей почвы на строительном участке.
Устанавливают фундаментные подушки из железобетона.

Какие бывают виды

Фундаментные подушки – это прослойка, которая укладывается между грунтом и основанием. Она позволяет равномерно распределить массу здания на всю площадь основания. Также она необходима для исправления неровностей грунта, смягчения колебаний, если строительство проводится на скальных грунтах.

Их выполняют из разных материалов:

Песчаные. Песок доступный строительный материал. Он подходит для участков с глубоко залегающими подземными водами, а также для строительства легких зданий. Этот вариант подходит для конструкций высотой в один этаж. Необходим использоваться материалом с крупными песчинками и насыпать его в слой до 40 см.
Щебеночные. Подходят для ленточного фундамента. Чтобы получилась прочная и надежная подушка, проводят выравнивание поверхности песком. После чего засыпают щебень слоем в 20 см. Чтобы все элементы плотно прилегали друг к другу, их необходимо утрамбовать. Перед тем, как делается подушка, осуществляется расчет размеров фундамента. Благодаря этому конструкция будет устойчивой.
Бетонная. Это самый надежный вариант, который позволяет создать основания с максимальной возможностью выдерживать нагрузку. Его используют при строительстве зданий любого веса и этажности. Но строительство будет строить дорого, так как необходимо использовать только качественные строительные материалы.

1Популярностью пользуются фундаментные подушки ФЛ или железобетонные подушки. Это готовые элементы, которые производят с соблюдением особых требований. К таким подушкам в строительстве прибегают довольно давно. Их популярность обусловлена:

Устойчивостью к воздействию факторам окружающей среды и резким перепадам температуры.
Простотой монтажа, но для этого может потребоваться специальная техника.
Продолжительностью срока службы.
Относительно доступной стоимостью.
Быстротой строительства. Это связано с тем, что не нужно ждать пока бетон наберет прочность.
Способностью выдержать сейсмическую активность.
Устойчивостью к коррозии.
Высокой прочностью.

Такие фундаментные блоки и подушки подходят всем зданиям, независимо от их размера. С их помощью возводят цокольные или подвальные этажи, используют под колонны, но только на тех участках, где нет условий для разрушения бетона.

Следует подбирать разную глубину котлована под устройство подушки. Вариант подбирают с учетом типа грунта.

Недостаток этого варианта в том, что своими руками их не постелить. Придется использовать тяжелую подъемную технику, аренда которой может вылиться в круглую сумму. Вес каждой подушки составляет от 0,65 до 2,15 тонн. Поэтому обычно такие элементы применяют в массовом строительстве, где нет недостатка в специальной технике.

Сборные фундаментные подушки подходят для применения не только на участках, где сухой грунт, а и в местности с повышенной влажностью. Внутри конструкции находятся стальная арматура, поэтому в местах с агрессивной средой, способной привести к коррозии каркаса, ее использовать нежелательно.
