Как пользоваться лазерным уровнем для выравнивания пола и стен

Работаем с лазерным уровнем

Очень большое количество инструментов имеет минимальный набор кнопок для руководства ими. Стандартный набор составляет следующие механизмы:

Фиксатор устройства самостоятельной регулировки.
Кнопка подключения к питанию.
Переключатель режимов работы нивелира.

Иногда приборы обеспечивают регуляторами скорости подачи лазера, а также механизмами отключения тех видов лучей, которые не используются в работе на данный момент. Дорогие варианты оснащаются пультами дистанционного управления. Они позволяют на расстоянии производить управленческую функцию и не прикасаться к инструменту. Это является залогом того, что настройки прибора сохранятся и не будут сбиты неосторожным движением.

Проекция линии в горизонтальной плоскости является наиболее востребованной в строительных работах. Для ее получения следует установить прибор на нужной высоте, включить его и получить проекцию отметки в необходимом месте. Бывают случаи, когда закрепление нивелира на необходимой высоте невозможно. Такое происходит при разметке потолка для сооружения подвесной конструкции. При таком раскладе требуется перенести отметку в максимально высокое положение. Потом с помощью рулетки отмерять уровень, который вам необходим. Этот метод можно использовать и при нанесении нескольких параллельных линий. Более предпочтительно приобретение нивелира, способного создавать круговые отметки. В любом случае желательно наличие в приборе большого угла рассеивания лазерных лучей.

Разметка вертикальных линий производится по тому же принципу, что и горизонтальных. После включения нивелира вы получите проекцию по вертикали. Для разметки при сооружении различных перегородок желательно использовать лазерный уровень с возможностью полного развертывания вокруг своей оси. Благодаря таким приспособлениям можно проложить линию по потолку или стенам, не применяя никаких больше средств.

Проекция креста наиболее часто используется в работе плиточников. Пересечение вертикальной и горизонтальной линий позволяет контролировать состояние шва между плитками. Также можно использовать эту проекцию при сооружении различных конструкций.

Способность нивелира создавать вертикальную проекцию луча вверх и вниз от приспособления делает возможным перенос фигур даже очень сложной формы на поверхность потолка. Инструмент устанавливается таким образом, чтобы нижняя линия соприкасалась с необходимой точкой разметки. Потом автоматически переносим ее на потолок. Используя прибор с такой функцией, можно легко и просто делать разметку на полу, затем перенося ее на необходимую поверхность.

Проекция наклонных линий применяется при строительстве лестничных пролетов. При этом разметка наносится под углом. Перед использованием следует отключить механизм самовыравнивания и выставить уровень под нужным углом, применяя специальную шкалу на приборе или штативе.

Возможности лазерного нивелира
Выбираем нивелир
Учимся пользоваться лазерным нивелиром
Приступаем к работе
Способ применения нивелира в зависимости от вида выполняемых работ

Умение пользоваться лазерным нивелиром позволяет мастеру быстрее и качественнее выполнять целый ряд работ. Выравнивание поверхностей, установка плинтусов, окон или предметов интерьера — эти и многие другие операции гораздо удобнее делать с таким инструментом, чем с его предшественниками (отвесом и строительным уровнем). А при выполнении работ в помещениях с большой площадью лазерный нивелир окажется незаменимым.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

Установите прибор на ровной плоскости или закрепите на штативе.
Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
Настройте величину угла и скорость вращения луча, если эти функции есть.
Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

Включите прибор. Красная линия покажет нулевой уровень будущего пола.
Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.
Установите лаги по лазерным линиям.
После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.
Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
укладка плитки. Делается аналогично работам на полу;
построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;
расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;
установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;
использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

Clubiona 3D

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Проверка на точность

Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:

Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.

Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр)

Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Классификация лазерных уровней

В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:

Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд.
Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам.
Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома.
Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.

Если вдруг Вы еще не знали, то советуем прочитать о том, как пользоваться вольтметром.

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

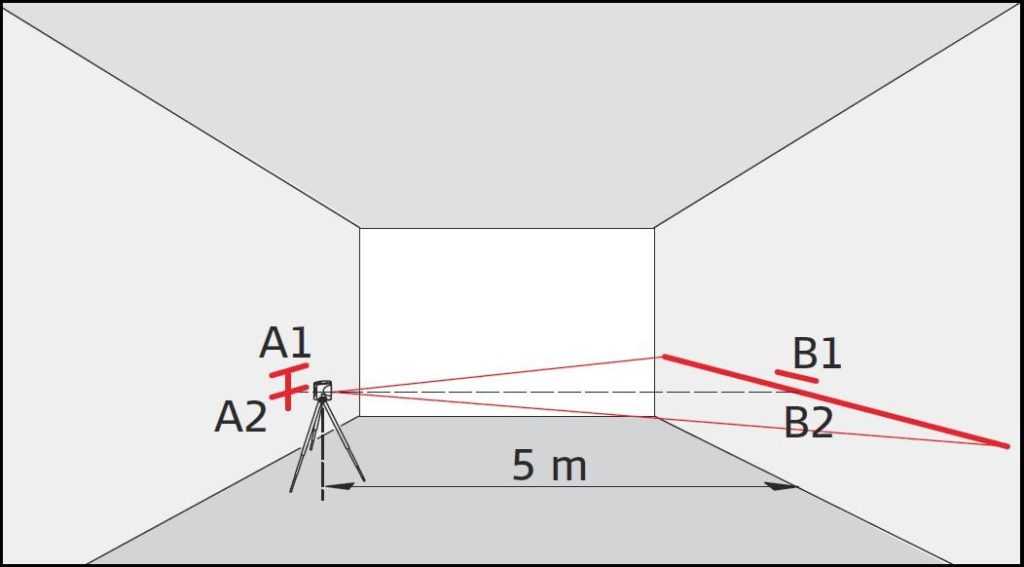

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) – (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 – 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 – 10 метров. Тут также следует помнить, как правильно считается погрешность.
