Как правильно пользоваться дрелью

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.

Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Причины затруднения извлечения сверла

Виды сверл: а — спиральное бесцентровое; б — спиральное с центром и подрезателями; в — спиральное с винтовым центром; г – перовое центровое; д — центровое; е — буравчик; ж – раззенковка; з — пазовое; и — пробочное.

В процессе работы с дрелью иногда возникают сложности при замене сверла, связанные с извлечением ранее использовавшегося бура из патрона. Эта проблема может быть разной степени сложности, в зависимости от причины возникновения. Самой простой и распространенной причиной является приложение избыточного усилия при зажатии сверла, в случае отсутствия в конструкции патрона ограничительных механизмов. Такое явление чаще всего возникает при использовании для затягивания бура в завершающей стадии ударного способа воздействия, например, применение киянки. Заклинивание сверла может возникнуть и в случае, если его силовое затягивание произведено, когда оно неправильно размещено в пространстве между кулачками. Это характерно при использовании бура малого диаметра.

Более сложный механизм заклинивания инструмента может возникнуть при использовании некачественного сверла. Так, если оно изготовлено из мягкого материала, то при вращении его может возникнуть металлическая стружка, снятая с поверхности, которая забивает промежуток между кулачками и сверлом, а также между кулачками. Это и может затруднить разведение кулачков при попытке ослабить бур. Затруднения в снятии может возникнуть, если сверло при эксплуатации просело слишком глубоко в патрон. Задача усложняется, если бур, в дополнении к такому заклиниванию, еще и сломался на уровне верхнего торца патрона.

Причиной поломки сверла в патроне дрели может послужить нарушение режима сверления.

Причиной разрушения, помимо использования некачественного материала, может стать нарушение режима сверления: неожиданный наклон дрели, избыточная вертикальная нагрузка, попытка сверления сверхпрочного материала и т.д.

Наконец, причиной того, что извлечь бур не удается, может стать заклинивание самого патрона. Следует выделить несколько возможных причин. Первая причина, не связанная с выходом из строя патрона, объясняется попаданием посторонних частиц, препятствующих движению, в зону резьбового соединения регулирующего элемента и корпуса. Такими частицами может стать грязь, металлическая пыль или мелкая стружка и т.п. В этом случае не удается обеспечить вращение регулировочной гильзы или ключа.

Причиной того, что не удается достать сверло, может стать выход из строя патрона. К этому может привести как наличие заводского дефекта, так и временной износ кулачков или регулирующего элемента. Причиной может стать и выход из строя пружинного блокирующего механизма, который не освобождает регулирующий элемент при нажатии кнопки.

Патрон для сверла

Устройство патрона для дрели.

Абсолютное большинство бытовых инструментов содержат патрон кулачкового типа. Такие составляющие изготавливаются в виде цилиндрического корпуса, по поверхности которого перемещается регулировочное кольцо (гильза). Внутри цилиндра размещаются кулачки, которые за счет конусного исполнения их поверхности приближаются друг к другу при вращении кольца по часовой стрелке и отдаляются при движении против часовой стрелки.

В зазор между кулачками вставляется хвостовик. Смыкаясь, кулачки закрепляют рабочий орган в патроне. Такая конструкция патрона позволяет зажимать рабочие элементы с хвостовиком цилиндрического типа различного диаметра. Кулачковые для бытовых дрелей выпускаются со стандартным диапазоном закрепляемых сверл – 0,8-10 мм и 1,5-13 мм.

Патроны для бытовых дрелей изготавливаются с двумя вариантами зажимов – обычный (ключевой или зубчато-венцовый) и быстрозажимный. В обычном патроне движение регулировочного кольца обеспечивается зубчатым приводом при помощи специального ключа. В быстрозажимном патроне для задания движения кулачкам используется металлическая гильза с рифленой поверхностью. Вращение гильзы осуществляется вручную. В конструкции быстрозажимных экземпляров могут применяться блокирующие или зажимные элементы для ограничения усилия затягивания. В таких случаях окончание зажатия режущего элемента фиксируется щелчком или срабатыванием блокирующего пальца (кнопки).

Кроме того, патроны могут быть одномуфтовые или двухмуфтовые. В первом случае вращение регулировочной гильзы происходит относительно корпуса дрели и достаточно зафиксировать только его. Во втором случае, гильза перемещается относительно второй муфты (кольца), которое, в свою очередь, может вращаться относительно корпуса, что требует фиксировать вторую муфту рукой при вращении гильзы.

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик.

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

  • втулка со шлицами, установленная на валу двигателя;
  • кольцо на втулке;
  • конусообразная пружина, подпирающая кольцо;
  • стопорные шары, размещенные между втулкой и кольцом;
  • кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Хитрости при работе со стеклом

При работе со стеклом есть свои нюансы и хитрости, которые помогут облегчить процесс создания отверстия в стекле.

Чем можно просверлить стекло, мы уже разобрались, теперь перейдем к полезным советам:

  1. Многие сталкивались с тем, что при сверлении стекла возникают сколы и трещины. Этого можно избежать, просто смазав стекло возле будущего отверстия медом и скипидаром.
  2. В процессе сверления нужно прикладывать буквально минимальные усилия, а также ни в коем случае не давить сильно на стекло. Нужно выставить обороты дрели на минимум.
  3. У некоторых появится вопрос: можно ли сверлить стекло, раскачивая дрель со стороны в сторону. Это очень плохая идея. Трещины будут неизбежны. Держать дрель нужно строго перпендикулярно к поверхности стекла.
  4. Периодически делаем перерывы буквально на десяток секунд, чтобы стекло остыло.
  5. При этом сверло также нужно остужать в воде, чтобы оно не расплавило стекло.
  6. Чтобы обезжирить поверхность стекла перед сверлением, можно пользоваться не только спиртом, но и ацетоном.
  7. Нельзя сверлить отверстия на расстоянии менее полутора сантиметров от края стекла.

Нестандартные способы сверления стекла

На самом деле, есть еще более нестандартные способы того, как просверлить стекло, даже по сравнению с применением песка. Каким же еще образом можно сделать ровную дырку в стеклянной поверхности?

С помощью медной проволоки

Если под рукой не окажется сверла, можно попробовать взять дрель и закрепить в ее патроне медную проволоку. Но просверлить отверстие не получится без специальной смеси (две трети скипидара, одна треть камфоры и немного абразивного порошка). Данная смесь наносится на место сверления.

Металлическая трубка

Метод здесь тот же самый. Закрепляем трубку с гладко спиленным концом в патроне, а на место сверления наносим ту же смесь, что и в предыдущем пункте.

Зубчатая металлическая трубка

И вновь — тот же самый метод и та же самая смесь камфоры, скипидара и абразива. Но трубку берем на этот раз не с гладким спилом, а с нарезанными с одного конца зубцами (стоит помнить, что они должны быть одинаковыми).

Применение стеклореза

Конечно же, перечень способов того, как проделать отверстие в стекле был бы неполным без еще одного метода — использования стеклореза.

Данный способ используется в основном, если нужно сделать отверстие очень большого диаметра. Сразу стоит оговориться, что кроме стеклореза нужно использовать специальный инструмент — стеклорезный циркуль.

Итак, сверлим стекло, а точнее проделываем в нем отверстие так. Сначала размечаем маркером контуры отверстия, затем устанавливаем в центре циркуль и аккуратно обводим стеклорезом контур.

После этого простукиваем весь контур рукояткой стеклореза и поднимаем вырезанный круг стекла на присоске. Если нужно удалить излишки стекла, стоит использовать специальные щипцы. Необходимо обработать края разреза надфилем или абразивом, чтобы убрать острые кромки.

Чем опасны искры в дрели

Электродрель, как любой другой электроинструмент, требует систематического ухода. Запчасти при работе изнашиваются, смазка пересыхает.

Регулярной замены требуют щётки дрели. Одно из проявлений проблемы — при нормальном напряжении в сети электродвигатель не работает. Ярким сигналом служит образование кругового огня на коллекторе. Зрелище красивое, но опасное. Чтобы не угробить якорь дрели, их меняют. Желательно купить оригинальные, а не китайские. С ними инструмент прослужит намного дольше.

Фото: щётки для электродрели

Графитовые щётки для дрели

Конструкция дрели позволяет заменить щётки самостоятельно. Есть модели, в которых на корпусе находятся установочные окошки для щёток. Замена проходит просто:

  1. Из установочных окошек выкручивают заглушки.
  2. Вынимают изношенные щётки.
  3. Ставят новые щётки.
  4. Закручивают заглушки.

Другие модели требуют минимальной разборки дрели:

  1. Выкрутить все шурупы на корпусе. Снять крышку. Шурупы удобнее оставить в ней на «родных» местах.
  2. Достать щёткодержатели, вынуть из них изношенные щётки.
  3. Вложить новые щётки, плотно утопив пружину.
  4. Вставить на место щёткодержатели, хорошо затянуть электроконтакт подводящего провода.
  5. Закрыть крышку корпуса, закрутить шурупы.

Основные требования для фиксации сверла

Схема устройства сверла.

От правильной фиксации сверла в дрели зависит, насколько безопасно и качественно будет выполнена работа по проделыванию отверстий

Если сверло слабо закреплено, оно может вылететь и покалечить самого рабочего или находящихся рядом людей.
Поэтому первое, на что стоит обратить внимание – надежное закрепление режущего инструмента.
Чтобы сверло плотно вошло в патрон, его нужно погрузить туда до упора. Нельзя увеличивать рабочую поверхность, не вставляя элемент до конца.
Если диаметр сверла не совпадает с гнездом, не стоит пытаться затолкать его

Лучше поменять сверло.
Еще одно требование – закрепление дрели осуществляется по оси и никак иначе. Малейшее отклонение от оси понесет за собой некачественную работу.

Диаметр предполагаемого отверстия может оказаться больше, в работах с точными измерениями такое обстоятельство может испортить все изделие. К тому же отверстие может получиться иной формы, более овальное, в толщине возможно образование нежелательной извилистости.

Тонкости эксплуатации

Электродрели стали появляться в конце XIX века практически сразу после изобретения электродвигателей. Основной задачей вводящегося в производство инструмента, обладающего ударным механизмом, было сверление различных отверстий в материалах при использовании электричества и крутящихся с высокой скоростью сверл.

Уже из описания понятно: чтобы пользоваться таким инструментом, нужно соблюдать определенные правила безопасности.

  1. Перед началом работы обязательно нужно осмотреть: дрель, чтобы не было открытых электронных (токоведущих) частей; провод, идущий к сети, чтобы он не был поврежден; вилку, чтобы она была цельной и рабочей; розетку, чтобы она была исправной и плотно сидящей в стене. При этом вилка должна плотно вставляться в розетку и не должно быть искр.
  2. Вставляют сверло в дрель максимально плотно.
  3. Выбирают необходимый режим: сверление (кручение сверла с высокой скоростью) или бурение (сверление с использованием ударного механизма).
  4. Выбирают предельную скорость кручения сверла.
  5. После проделывания отверстия нужного диаметра и длины, следует нажать кнопку выключения, а затем изъять вилку из розетки, чтобы случайно не запустить инструмент, когда не требуется.

Стоит отметить, что есть функциональные дрели, которые распознают диаметр сверла, имеют ограничители для фиксирования нужной глубины сверления, имеют рукоятки для большей фиксации инструмента в руке, автоматически меняют скорость сверления. Такие функциональные дрели требуют дополнительных настроек, чтобы автоматика не подводила в самый неподходящий момент.

Сверла выбираются в соответствии с требованиями к проводимой работе. Но необходимо помнить, что они бывают разные, и некоторые сверла не подходят к той или иной дрели.

Тут основную роль играет патрон инструмента, который бывает:

Первый вариант подразумевает, что у пользователя имеется специальный ключ, с помощью которого можно ослабить патрон. Для этого нужно использовать отверстие на дрели и крутить ключ против часовой стрелки или поворачивать его по часовой, и таким образом – зажать. Часто этот ключ крепится к дрели, что снижает вероятность его потери и позволяет в любой момент снять ключ с крепления и использовать его.

Второй вариант представляет собой нечто другое, потому что быстрозажимный может быть:

Если использовать одномуфтовый патрон, для зажатия понадобится всего одна рука, а второй вариант немного сложнее: приходится зажимать одну муфту, а второй рукой – крутить другую муфту. Оба варианта экономят время, но фиксация при этом намного хуже, чем при использовании ключевого патрона.

Как открутить с дрели патрон закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

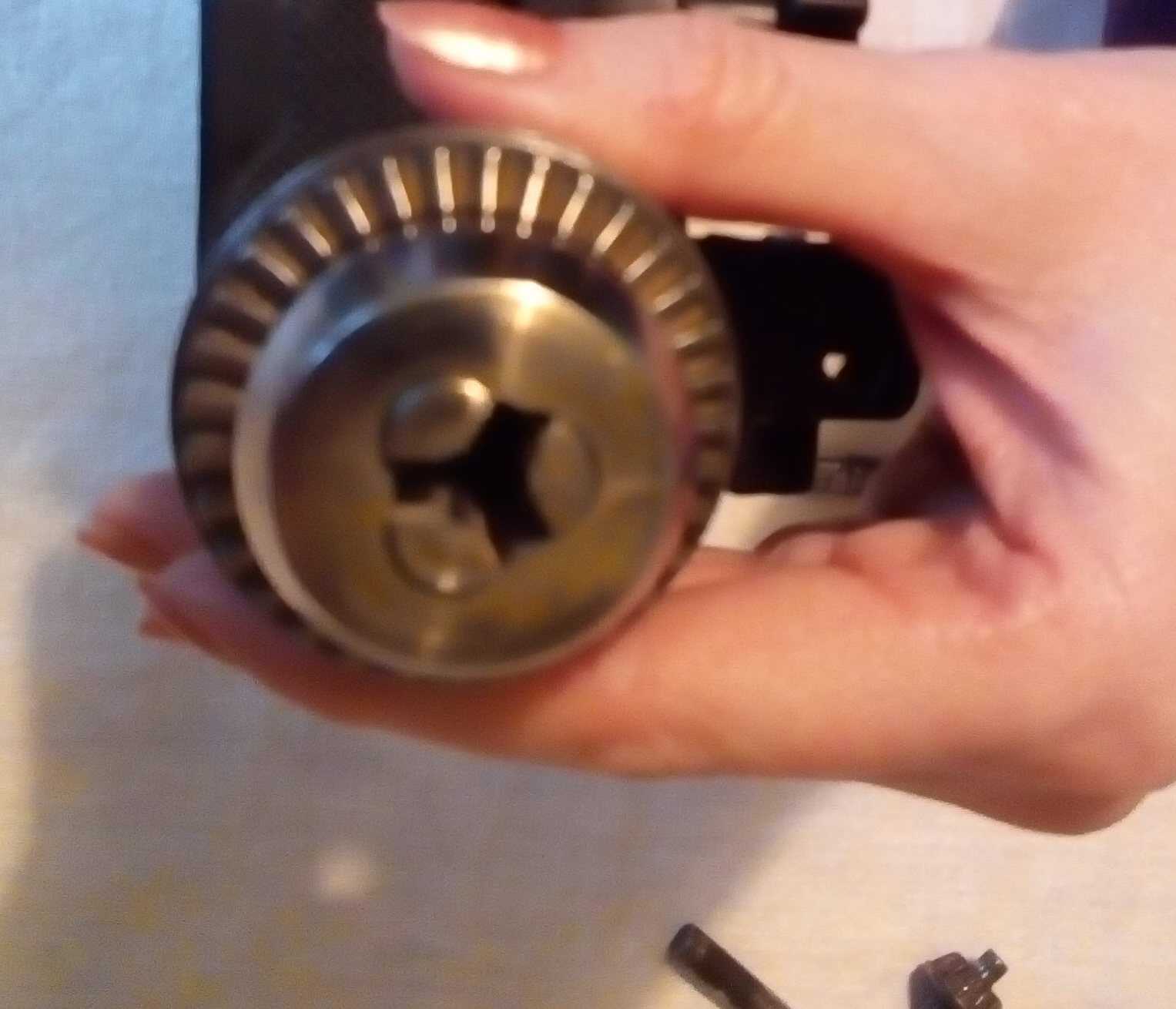

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны
