Изготовление косилки для мотоблока своими руками

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Косилка-платформа

Чертеж косилки-повозки

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

https://youtube.com/watch?v=videoseries

Роторная косилка для мотоблока


Приспособления указанного типа называют еще дисковыми. Судя по названию, становится понятно, что в процессе срезания травы участвуют специализированные диски. Если распределять эти косилки по способу подсоединения, они разделяются на те, которые подключаются к шкиву посредством ремня и те, что напрямую к ВОМу.

Принцип работы агрегата следующий: диски крутятся друг на друга, что позволяет не только грамотно скашивать траву, но и аккуратно складывать ее в ряд для дальнейшей уборки и транспортировки. В результате такой работы можно легко и быстро собрать растительность и сложить ее в специально подготовленное место.

Что касается конструкционных особенностей, то роторная косилка к мотоблоку основывается на металлической раме, где установлено опорное колесо с режущим элементом. Во время движения опорное колесо способствует движению ножей, которые и осуществляют срезание травы. Визуальное отображение устройства машины отображено на следующих чертежах:
Как известно, разные модификации косилок могут быть оснащены тремя лезвиями. Зачастую такие навески сопровождаются «лыжами», способствующими проведению операции даже на неровной поверхности. К положительным особенностям следует отнести особый барабан, который проталкивает траву, позволяя работать даже с плотными и толстыми растениями. Но подобные приспособления не рассчитаны на обработку больших территорий.

Самодельные конструкции

Учитывая, что существует несколько разновидностей косилок, приведём несколько вариантов самодельных конструкций. Начнём с более простого роторного варианта.

Роторная сенокосилка используется для скашивания высоких трав. Мелкую поросль такая модель не скашивает, а измельчает. Для изготовления такой модели вам потребуются два диска. Это будут роторы, на которых закрепляются режущие элементы.

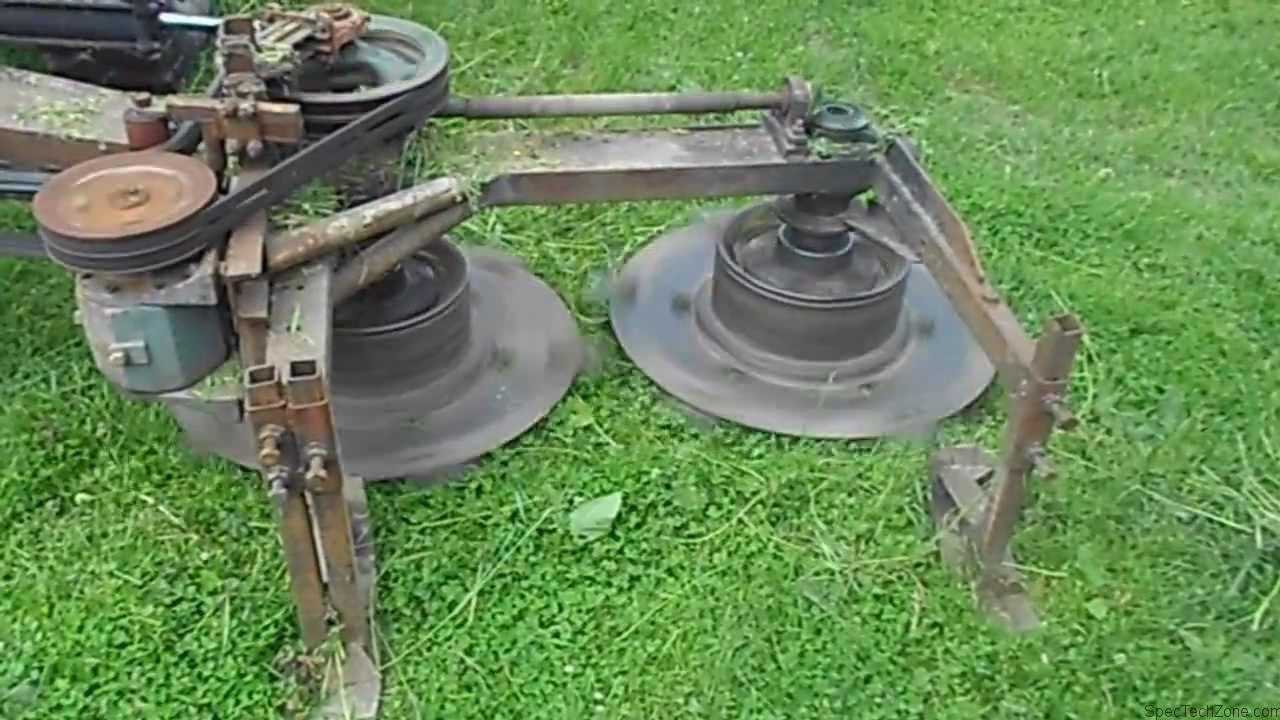

Самодельная косильное оборудование для мотоблока

Для роторов лучше использовать диски из закаленного металла. На каждый ротор устанавливается по четыре ножа. Учтите, что ножи должны вращаться вокруг своей оси на 360 градусов. Поэтому рассчитайте соотношение крепёжных отверстий в роторе и длину режущих элементов.

Ножи крепятся к дискам посредством шинки. Расстояние от плоскости ножа до шинки должно быть чуть больше толщины режущего элемента. Такая схема обеспечит ножам свободное вращение за счёт центробежной силы, и предотвратит механические повреждения элементов при столкновении с твёрдым предметом.

Роторы крепятся на валы, выполненные из высокоуглеродистой стали. Сами валы устанавливаются на сварную раму, и агрегатируются к мотоблоку посредством вала отбора мощности. Учтите, что роторы должны вращаться навстречу один другому, это позволит формировать скос в валки.

Самодельная сегментная косилка изготавливается несколько сложнее. Вам потребуется металлический брусок, длиной около 120 сантиметров. Здесь через равные расстояния нужно просверлить отверстия под крепёжные болты.

Посредством резьбовых соединений, устанавливается направляющая рейка (длина 90 см) и ножи. Режущие элементы устанавливаются двусторонне, по обеим сторонам бруска. На основу устанавливаются полозья и фиксаторы. Косилка работает от двигателя мотоблока, усилие передаётся через вал отбора мощности.

Самодельная сегментная косилка

Обратите внимание, что косилки, самодельные или заводские нужно уметь подсоединять к мотоблоку. Делается это так:

  • Мотоблок переключается в режим реверса.
  • Перед подключением вала отбора мощности, в сцепляющий разъём устанавливают стыковочный узел.
  • После установки ВОМ, сцепление фиксируется шкворнем, оснащённым пружиной. Учтите, что наличие пружины обязательно иначе сцепка может не выдержать нагрузок.

Обратите внимание, колёсные пары мотоблоков имеют утяжеляющие элементы, которые обеспечивают надёжное сцепление при обработке земли. Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность

Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи

Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи.

РАССКАЖИ ДРУЗЬЯМ

Использование болгарки

Если роторной косилки у вас нет, но есть в наличии углошлифовальная машина, то изготовить оборудование можно из болгарки. Косилка является сезонным инструментом, поэтому рациональнее будет подготовить ее к определённому времени года. Например, болгарку вы сможете переделать ещё и во фрезерный, а также сверлильный станок, цепную пилу и газонокосилку.

Для того чтобы сделать сенокосилку из болгарки, вы должны будете распилить диск легкового автомобильного колеса на две части. Использовать в работах предстоит лишь одну часть. С одной стороны ее следует закрыть листом металла. В этом случае может пригодиться металлический диск от циркулярной пилы, который отслужил свой срок. Это позволит получить корпус оборудования. К нему с помощью электрической сварки фиксируются ручка и колёса. Сверху устанавливается углошлифовальная машина.

Ограждающий кожух на агрегате необходимо укрепить максимально туго. На следующем этапе нужные отверстия просверливаются в станине и кожухе. Крепление осуществляется с помощью болтов. Это позволит закрепить болгарку на косилке. Собирая сенокосилку своими руками, вы должны помнить о том, что рабочий вал основного инструмента не отличается внушительной длиной, поэтому нож на него закрепить будет проблематично.

На вал для решения проблемы необходимо накрутить гайку с удлиненной резьбой, только после можно приступать к креплению ножей для сенокосилки. С помощью получившегося инструмента можно будет бороться с невысокой травой. В носовой части оборудования можно создать полость, которая будет предназначена для кошения травы. К земле носовая часть не будет прижиматься полудиском. Для этого часть косилки передвигается вперёд, чтобы трава перед срезом не была уложена на землю, а успела приподняться.

Как сделать роторную косилку для трактора своими руками

Для изготовления роторной сенокосилки понадобятся следующие материалы и инструменты:

  • колеса диаметром 450 мм;
  • колесная ось;
  • металлические трубы и уголки (толщина и диаметр на выбор);
  • листовой металл;
  • шкивы, ножи, подшипники;
  • резиновый ремень;
  • сварочный аппарат;
  • дрель;
  • болты и гайки.

Разберемся, как изготавливается роторная косилка для трактора своими руками.

Для роторной газонокосилки можно использовать металлолом. Нужно обязательно знать, какой вид соединения имеет минитрактор. Всего существует 3 вида соединения самоделки к трактору:

  • навесное;
  • прицепное;
  • полунавесное.

Сначала нужно сварить раму, прикрепить на ней диски, а на них — ножи. Все это закрыть защитным кожухом. Будет хорошо, если у вас имеются старые ножи от тракторной роторной газонокосилки. Их просто нужно отчистить от ржавчины, если она имеется, заточить и приварить к дискам. Сами диски можно сделать из бочки или листового металла толщиной 4 мм.

Теперь делаем осевые валы из трубы диаметром 3 см. Крепим один подшипник на трубе. Остается только прикрепить диски с ножами к осевому валу, приварить шкивы к трубе, ранее закрепив на них второй подшипник, и газонокосилку можно считать готовой. Чтобы самодельная роторная косилка на трактор была завершена, нужно прикрепить ко всей конструкции защитный металлический кожух — щит.

Такая косилка-измельчитель для травы справляется с травой высотой 5-7 см. Она может скашивать траву для приготовления сена, а также удалять ненужные вредные растения. Такая сенокосилка считается самой выгодной и дешевой. Можно, конечно, купить заводскую сенокосилку для минитрактора, если вы не хотите загружать себя самостоятельным изготовлением и поиском материала, но самодельные роторные косилки для минитрактора прослужат гораздо дольше.

Второй тип газонокосилки — сегментная. Такое оборудование гораздо сложнее в изготовлении своими руками, потому что ее действие приводится кривошипно-шатунным механизмом. Один из кривошипов подключен к коленвалу силового агрегата. На стороне кривошипа прикрепляются ножи. Ножи похожи на 2 пилы, соединенные между собой, и работают они по принципу ножниц — просто срезают траву.

Для того чтобы сделать сегментную модель для минитрактора своими руками, нужно учесть этапы последовательности ее создания.

Оптимальная ширина сегментов считается равной 72 мм. Необходимо установить редуктор на металлическое основание. Оно имеет вал, на который прикрепляется ступица. На вал надо установить шкив, на раму — колесико, которое не даст косилке зарываться в землю, а также настроит нужную высоту скашивания. Сегментная косилка для минитрактора приводится в действие как и роторная — через вал отбора мощности. Самое главное в работе и использовании роторной или сегментной модели — соблюдать технику безопасности.

Сегментная косилка для мотоблока


Устройство имеет типичные для косилки задачи, вот только название оно такое получило благодаря особому виду режущих деталей – острых треугольников крупного размера. Благодаря адаптивности всех деталей к любым погодным условиям, машина используется в практически любых климатических зонах (помимо пустынных участков).

К базовым преимуществам косилок указанного плана следует отнести:

  • Высокий уровень производительности. Ширина одновременного захвата может достигать 2х метров. При всем этом техника передвигается довольно быстро и отлично маневрирует;
  • Небольшой вес самой навески позволит установить ее даже на самые маленькие мотоблоки и тракторы;
  • Продуманная энергоемкость аппарата позволит не оказывает никакого влияния на финансовые затраты при покупке топлива;
  • Легкость управления (отсутствует необходимость подключения гидравлики) и простота конструкции позволят собрать и установить оборудование самостоятельно;
  • Доступная стоимость самой навески и необходимых деталей;
  • Продолжительный срок службы;
  • Высокое качество всех составляющих элементов.

  • Нева;
  • МТЗ;
  • Салют;
  • Заря;
  • МБ 2;
  • Агат;
  • Ока;
  • Агро;
  • Зубр;
  • Кентавр;
  • Урал;
  • Патриот и другим.

Во время работы с устройством необходимо всегда следить за тем, чтобы режущий аппарат косилки прикрывался специальным протекционным кожухом

Важно, чтобы мотоблок останавливался одновременно с приведением в действие ВОМ. Все операции, касающиеся очистки режущих элементов можно проводить только после полной заглушки мотора

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

  1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
  2. Взять диски от сеялки, которая давно уже не используется.
  3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
  4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

  1. Надежная металлическая ось в диаметре около (8 мм);
  2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

  1. Брус металла 15×50х120 мм.
  2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
  3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
  4. Закрепите ножи с двух сторон бруса.
  5. Напоследних с двух сторон закрепите прижимы и полозья.
  6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

  1. Подберите прочную раму из металлических углов.
  2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
  3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
  4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
  5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
  6. Соедините все диски попарно (большой+маленький), закрепите болтами.
  7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
  8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
  9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
  10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
  11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Из пылесоса

В первую очередь стоит отметить то, что самодельная газонокосилка электрическая из деталей пылесоса выполняется, не так уж и сложно, поэтому главное, чем вы должны обзавестись так это громадным терпением и необходимыми деталями, а именно:

  • колеса (можно от старой коляски);
  • варочный аппарат;
  • пару стальных листов;
  • пила ручная или ножовка, можно даже старая.

Итак, приступим к работе.

Смотрите на видео, как сделать газонокосилку из пылесоса.

Далее что вы должны сделать, так это вырезать специальную площадку из стального материала, которая собственно в дальнейшем и послужит нам в качестве установочной опоры для двигателя старого пылесоса. Стоит отметить, что это двигатель должен быть помещен таким образом, чтобы его непосредственны вал находился в нижней области.

Собственно если вы уже произвели установку, в таком случае вам нужно выполнить для двигателя специальный кожух защитного характера, но помните о том, что его толщина должна быть в точности равна 1.2 мм. Но при этом диаметр необходимых отверстий этой «защиты» должен располагать большим коэффициентом, нежели вала буквально на 4 мм. А если вы счастливый обладатель большого участка, то вам стоит узнать о таком полезном дополнении, как удлинитель для газонокосилки на катушке, детальную информацию об этом чуде вы найдете тут.

Более того вы не должны забывать о том, что двигательная установка должна выполняться на расстоянии равному 3-4 см именно от самой земли, так как в ином случае аппарат может попросту повредиться во время работы

Также немаловажное значение имеет диск, изготовленный из метала, который собственно необходимо установить на сам двигательный вал

Газонокосилка из пылесоса
