Установка мебельных петель своими руками

Самостоятельная врезка накладных навесов

Монтаж петель не отличается сложностью, выполнить его может каждый. Поэтому не обязательно вызывать мастера для проведения установки.

Шаг № 1 – подготовка инструментов

Важным шагом при установке петель является подготовка рабочего места, инструментов. Для проведения монтажа потребуется:

• карандаш с линейкой;
• дрель;
• фреза, соответствующего диаметра;
• шуруповерт;
• набор шурупов;
• строительный уровень.

Фрезер

Диаметр фрезы должны быть аналогичным размеру врезаемой части петель

Шаг № 2 – разметка и подготовка к монтажу

Для начала необходимо разметить место под навесы, следуя простым рекомендациям.

1. Размещать петли нужно не ближе чем 2 сантиметра от края дверцы.
2. Расстояние от верхнего и нижнего края петель должно быть не больше 12 сантиметров.
3. Если устанавливается больше двух навесов, средний нужно расположить строго между верхним и нижним.
4. В местах, где будут расположены петли не должно быть каких-либо преграды, например полок.

Сделать разметку достаточно просто – необходимо приложить петлю к желаемому месту для дальнейшей установки и обрисовать ее при помощи карандаша.

Если расстояние между отверстием и краем дверцы слишком маленькое, возможно повреждение мебели в процессе ее эксплуатации

Шаг № 3 – процесс монтажа

Процесс установки каждой петли происходит по следующему алгоритму.

1. Сначала нужно надеть фрезу на дрель, затем сделать с ее помощью отверстие на подготовленной разметке.
2. Теперь необходимо вставить навес в разъем и проверить плотность фиксации. Если все хорошо, можно приступать к следующему шагу.
3. Используя шуруповерт сделать отверстия под саморезы.
4. Зафиксировать петлю в гнезде саморезами.
5. Прикрутить вторую часть петли к дверце.

Монтажные работы с петлями не требуют много времени, сил, нужно лишь придерживаться рекомендаций в инструкции

Цены на модельный ряд дрелей

Дрель

Такие манипуляции нужно повторить с каждой устанавливаемой петлей. При соблюдении всех рекомендаций, фурнитура будет надежно держать дверцу.

Рекомендации для установки мебельных петель

Области применения

Применение мебельных петель без врезки может быть обусловлено типом конструкции изделия или применяемыми материалами. Это могут быть тонкие дверцы в корпусах из ЛДСП или фанеры, другие варианты, в которых высверливание отверстий представляет определенную сложность. Специальные неврезные петли выпускают для элементов из стекла, под них даже не нужно сверлить отверстия. Для алюминиевых конструкций фурнитура часто поставляется сразу в комплекте с мебельным профилем.

Наиболее востребовано применение такого крепежа при сборке корпусной мебели, встраиваемой и обычной, свободно стоящей. Варианты без сверления монтируются как зажимы, закрепляя полотно в подобии паза. Они востребованы при сборке шакфов-витрин с большой площадью остекления.

Установка

Чтобы установить петли, имеющие доводчик, применяют метод врезки. Для работы понадобится дрель, отвертка (лучше шуруповерт), фреза и линейка с карандашом.

Если дверца небольшая и имеет небольшой вес, можно ограничиться одной петлей. Но лучше, когда монтируются парные элементы.

Работа выполняется в следующей последовательности:

• Делается разметка на двери под точки установки фурнитуры;
• Если планируется монтаж 3 петель, одну располагают обязательно строго и ровно между двумя элементами (верхний и нижний);
• Петли нельзя монтировать на участке, где фурнитура будет стыковаться с ящичками или полками;
• Накладные элементы следует приложить к фасаду и обвести корпус чаши;
• На обведенном участке фрезой делается специальное отверстие;
• Далее высверливаются отверстия для шурупов;
• Монтируется планка и устанавливается фурнитура на саморезы;
• Монтируется площадка спецпетли на корпус самой мебели;
• С помощью центрального винта регулируется положение навесного фасада.

Вне зависимости от угла разворота, никаких существенных отличий в установке фурнитуры нет.

Немного практики и просмотр наглядного видео позволят вам быстро освоить технику установки петель с доводчиком.

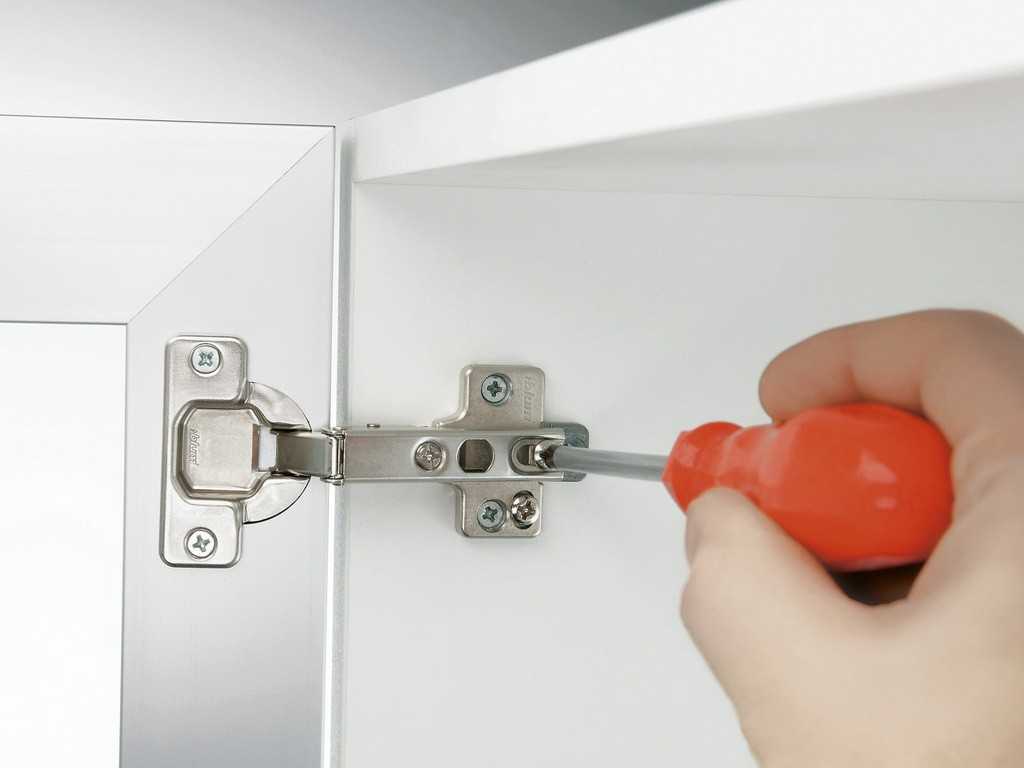

Регулировка

Когда установка завершена, конструкцию следует отрегулировать в вертикальных и горизонтальных плоскостях. За счет этого фасад будет плотнее прилегать, станет ровным и позволит идеально плавно открывать и закрывать двери. Все же наличие разных зазоров между деталями мебели вызывает некоторое раздражение. У вас тоже?

Что касается регулировки, то здесь соблюдается несколько правил и рекомендаций:

Наличие доводчика позволяет обеспечить максимально точную регулировку. Она выполняется в вертикальной, фронтальной и горизонтальной плоскости.

Причем такие петли спасают даже в ситуациях, когда сам пол неровный. Регулировкой удается компенсировать этот недостаток, и в итоге мебель с дверцами все равно выглядит идеально ровной.

Спасибо всем, кто с нами! Не забывайте подписываться и приглашать к нам своих друзей!

Watch this video on YouTube

Крепление петли

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него. Так вы облегчите себе работу, избавившись от необходимости подгонять фасад под петли, когда придётся его навешивать. Монтажные работы с распашными механизмами можно провести в соответствии со следующей инструкцией:

1. На стадии установки дверной петли могут проявиться все огрехи разметки и работы над отверстиями, если предварительно наложить её на место будущего монтажа. Попробуйте предварительно провести подобную проверку, убедившись в том, что платформа чашки накладной петли плотно прилегает к поверхности дверного полотна по всей своей площади. Даже минимальное отклонение может стать причиной перекоса дверцы в будущем.
2. При помощи карандаша и наложения петли производится новая разметка под саморезы таким образом, чтобы те ровно входили в пазы петли.
3. После этого можно установить платформу последней, вкрутив крепёжные элементы посредством отвёртки или шуруповёрта.

Делаем разметку

Прежде чем начать монтаж мебельных петель, необходимо выполнить разметку. Этот этап очень важен, так как итог всей работы зависит в том числе и от него. Петля, установленная на распашную дверцу шкафа, не сможет работать корректно, если прикрутить ее с перекосом. В некоторых случаях ошибки установки исправить бывает невозможно.

Порядок выполнения разметки заключается в следующем:

прежде всего нужно определить количество необходимых петель – это зависит от веса дверцы, обычно бывает достаточно поставить 2 петли, но если дверка тяжелая, количество креплений может быть 3, 4 или 5;
петельный механизм не рекомендуется ставить очень близко к краю дверного фасада, отступ должен составлять не менее 2,2 см;
расстояние между петлями должно быть не более 50 см, при монтаже тяжелых дверок этот размер можно сократить;
от верхнего края дверного фасада так же, как и от нижнего, необходимо отмерить 12 см;
при разметке необходимо принимать во внимание расположение полок – разметку делают так, чтобы петля не была расположена в одной плоскости с полкой, так как это будет мешать плотному закрытию дверцы.

После того как отступы будут вымерены, необходимо приложить петлю к дверце и отметить места для размещения шурупов. По завершении процесса разметки следует еще раз промерить все расстояния – нужно убедиться в том, что они выполнены верно.

Особенности петлей с доводчиком

Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.

Все виды навесов отличаются:

• типом;
• размером;
• конфигурациями;
• предназначением.

Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели

Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.

Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:

• масляным;
• с силиконовой средой;
• газовым.

Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:

• типа мебели;
• ширины, на которую нужно открыть шкаф.

Благодаря таким петлям открыть двери можно на любую ширину

Принцип работы конструкции

Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.

Преимущества петель с доводчиком

Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:

• бесшумную, плавную работу дверей;
• высокий эксплуатационный период;
• возможность установки даже на массивные, тяжелые дверцы;
• качественный крепеж на фасаде;
• простота в регулировке;
• большое разнообразие;
• различные производители;
• конструкция защищена от протекания рабочей жидкости.

Навес с доводчиком – это более практичное решение, нежели обычные петли

Обзор видов

С расширением спектра доступной мебельной продукции петли для ее монтажа тоже получили определенное развитие. Универсальные неврезные модели способны устанавливаться без фрезеровки. Они ориентированы на материалы из древесных плит, обычно имеющие декоративное покрытие — в нем выборка части поверхности является серьезной проблемой.

Не требующие врезки петли принято классифицировать по типу конструкции и назначению изделия.

По конструкции

Особенности строения мебельной фурнитуры — основной признак, по которому ее принято делить на категории. Самые популярные варианты петель, не требующих врезки, стоит рассмотреть более подробно.

Чашечные восьмишарнирные. Считаются универсальным вариантом, применяемым при сборке мебели. Имеют широкий выбор типоразмеров.

Это основные варианты мебельных петель, при установке не требующие дополнительной врезки в фасад.

Зато зафиксировать такие элементы на дверцах шкафов или их корпусах могут даже домашние мастера, не имеющие специальной подготовки.

По назначению

Классификация всех существующих петель, устанавливаемых без врезки, учитывает и назначение таких изделий. Среди них выделяют такие.

Петли для мебели. С их помощью монтируются рамочные и безрамочные фасады, другие распашные элементы, проделать отверстие в которых без повреждения достаточно сложно.

Мебельные петли — самые компактные из представленных вариантов. Их рекомендуемые нагрузки редко превышают 20 кг.

Как правильно устанавливать?

Угломер Пифагора — это вспомогательная шкала, предназначенная для расчетов при подготовке к установке угловых мебельных петель. Его можно купить в специализированном магазине или сделать самостоятельно с помощью плотного картона. В противном случае придется отмерять все самостоятельно.

Ровную сторону угломера нужно прислонить к месту, где будет находиться петля и отметить место, где он будет упираться в нижнюю часть корпуса снизу.

Сначала нужно установить навеску на дверь, а ответную планку расположить на стенке. Это делается на основании предварительной разметки, в ходе которой указывается точка монтажа петли. Достаточно взять линейку и простой карандаш. Определив подходящее место, следует просверлить отверстие для закрепления чашечки. Его размер будет равен толщине петли. Обычно это 11-13 мм.

Затем нужно определить, где будет крепиться навесной элемент. Чтобы сделать это петлю устанавливают в заранее просверленное отверстие и отмечают карандашом точки, где оказались крепежи.

Лучше использовать шаблон, и тогда не придется тратить время на то, чтобы совершать отдельный расчет для каждой петли.

Используя соответствующее по размеру крепежным элементам сверло, нужно проделать отверстия для креплений, после чего следует установить навесную часть петли и закрепить ее на фасаде.

Следующим шагом будет определение точки расположения ответной планки. Дверь шкафа нужно ровно прислонить к корпусу и отметить соответствующую точку

Важно помнить, что при любой неточности и несовпадении петля установится неправильно, и дверь не сможет открываться и закрываться

В отмеченной точке также просверливается отверстие, где закрепляется ответная планка.

Последним этапом является регулирование угла открывания, если это необходимо.

Установка угловых мебельных петель схожа с установкой прямых петель за исключением необходимости дополнительного учета угла открывания.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

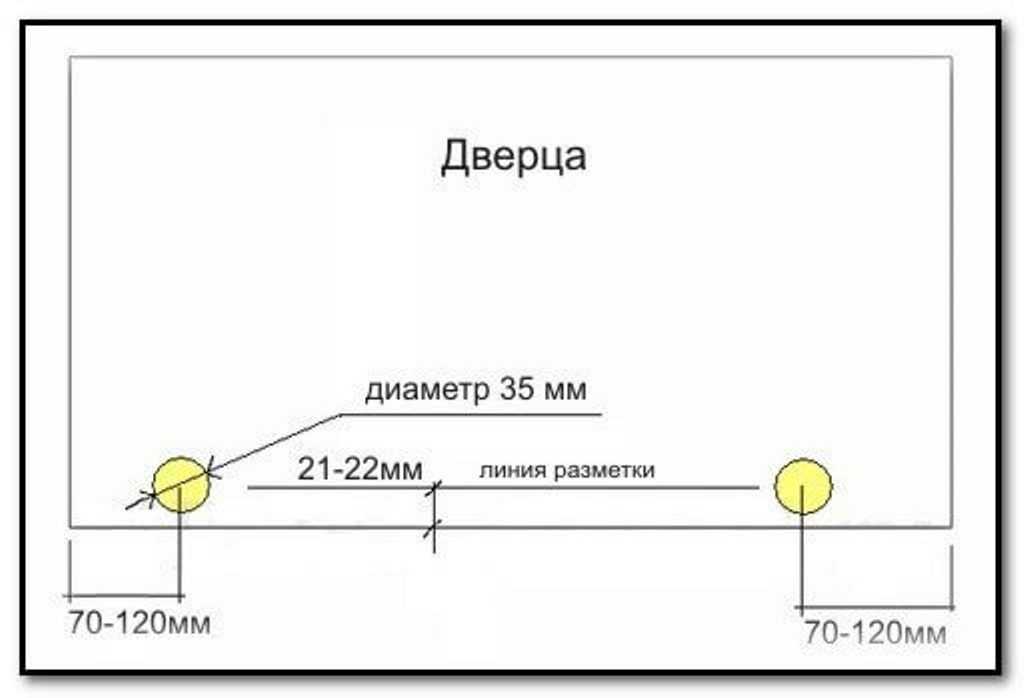

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг	Высота конструкции в мм	Необходимое количество петель
9	до 1000	2
13	до 1500	3
18	до 2000	4
22	до 2500	5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

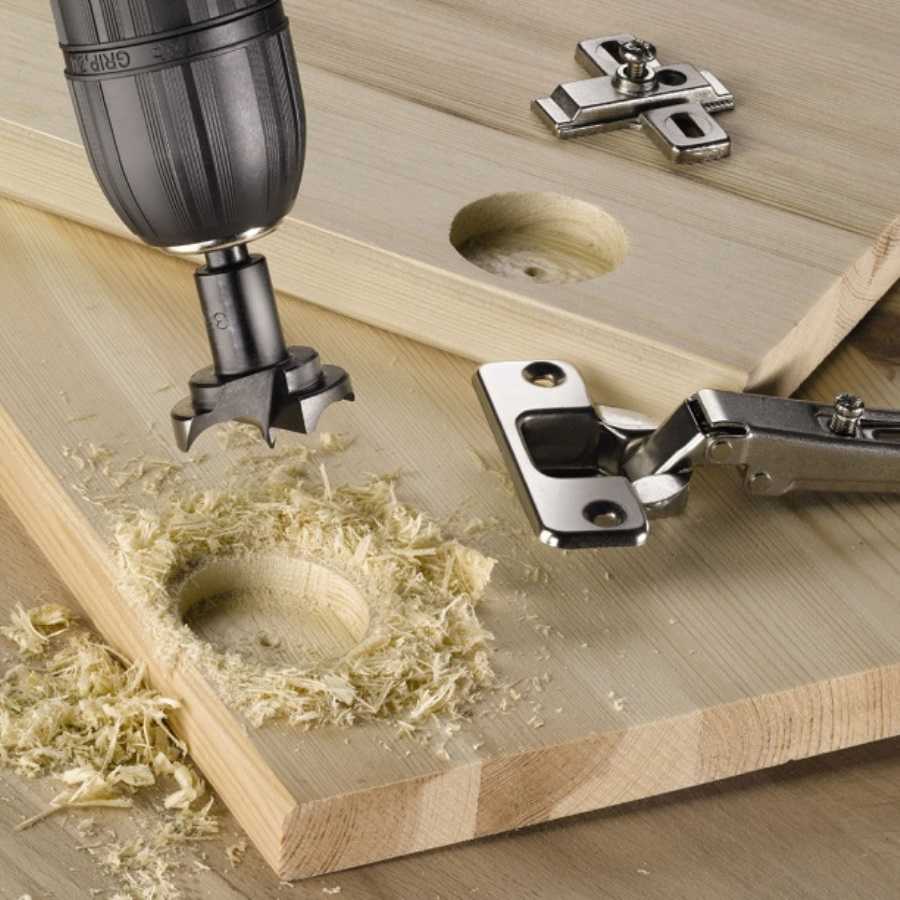

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Создание отверстий производится с помощью дрели на основании разметки.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

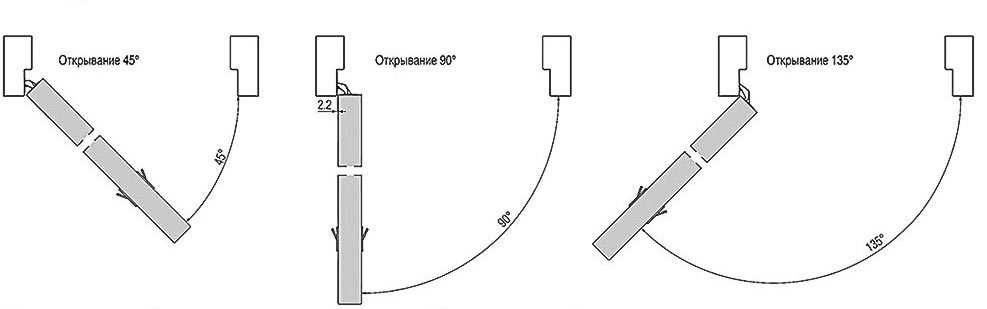

Виды мебельных петель по открыванию

Петлей с разной конструкцией существуют большое количество. Некоторые отличаются по способу открывания. Здесь основная разница в градусах, на которые распахиваются дверцы. Угол открытия может быть минимальным для угловых шкафчиком и достаточно широким, чтобы раскрыть фасад на 180 градусов относительно шкафчика.

Типы мебельных петель по открыванию включают две основные группы. Первая описывает крепежи, открывающие дверь на 90 градусов. Вторая группа обладает более широким функционалом и позволяет распахивать фасад на 180 градусов.

Фурнитура на 90 градусов

Петли на 90 градусов позволяют открывать створку мебели под прямым углом. Но на практике дверцы могут открываться даже на 120 градусов. По этой причине многие производители предпочитают в маркировке использовать большие значения (например, «петля 100»).

Виды петель на 90 градусов:

1. Накладной крепеж. Имеет прямое плечо, без изгибов. Этот вариант применяется, чтобы полностью закрыть корпус шкафа (без учета необходимого зазора в несколько миллиметров).
2. Полунакладной крепеж. Плечо имеет небольшой изгиб. Такой вариант применяется редко. Чаще всего его можно встретить на кухне в двухрядных шкафах.
3. Внутренний крепеж. Имеет большой изгиб, который позволяет выносить фасад за пределы шкафа.

Крепежи, обеспечивающие угол 180 градусов

Прямые петли на 180 градусов используются для фальш-панелей. Крепеж применяется для крепления дверки к боковинам на одинаковой плоскости. Это популярный вариант для боковых шкафчиков на кухне.

Петля-трансформер на 165 градусов имеет сложную конфигурацию чаши. Такая конструкция позволяет достаточно широко распахивать фасад. Карусельный крепеж делится на накладной, полунакладной, внутренний. Форма плеча может обладать отличиями.

Разновидности мебельных петель

В наше время на прилавках магазинов потребители встречают широкий ассортимент продукции в этой области. Крепления могут различаться по:

• особенностям строения,
• способу монтажа,
• целевому назначению.

Фурнитура создает определенный стиль. Благодаря ей определяется дизайнерский уровень любого предмета обихода.

Обратив внимание на такие моменты, можно выбрать наиболее функциональные варианты, удовлетворяющие конкретный запрос. В зависимости от способа наложения на основу, комплектующие имеют разные названия

Одними из самых важных частей фурнитуры являются петли.

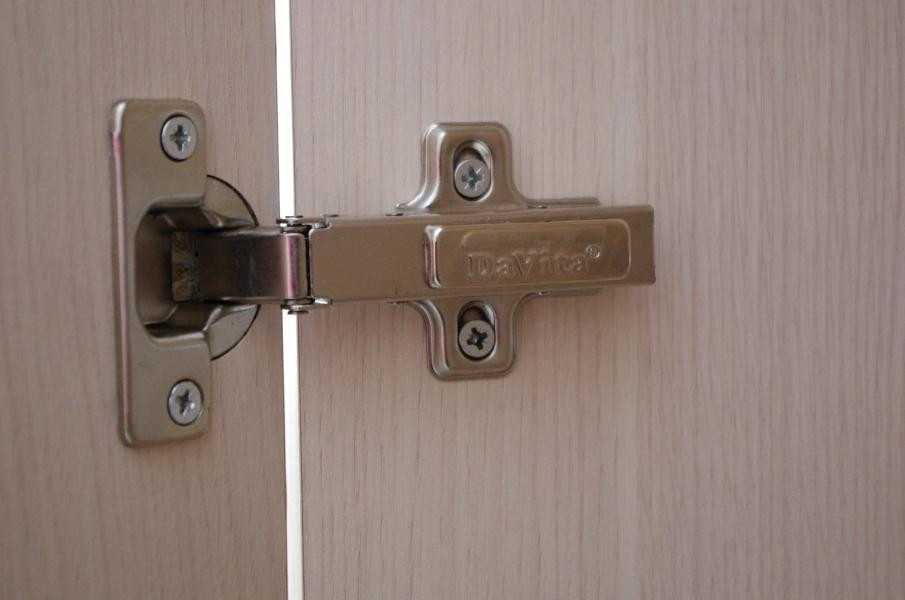

Накладные и полунакладные

Одними из наиболее распространенных среди специалистов являются накладные четырехшарнирные конструкции. Такой вариант используются, когда дверь полностью закрывает стенки короба, на котором она устанавливается. Он пользуется популярностью для установки на любую мебель: кухонную, гардеробную, офисную. Изделие дает возможность полностью закрывать шкафчик, плотно прижимая подвижные лицевые панели к основанию.

Механизм позволяет открыть дверь на 90 градусов. Он также поддерживает створки в выбранном положении и не дает образоваться перекосу.

Если боковину ниши закрывают одновременно две дверные панели, используются полунакладные детали. Их отличительной чертой является изгиб основания. Благодаря этой особенности, можно получить небольшой зазор между составляющими фасада, размещенными на одной площади.

Чаще всего такой вариант петель входит в состав кухонных гарнитуров.

Инверсные и рояльные

Инверсные крепления позволяют осуществлять открытие на 180º, образовывая единую линию с боковиной короба. Такие компоненты чаще всего применяются для оснащения встроенных пространств.

Вариант используется для тумбочек и шкафов. Он позволяет надежно закрепить боковую часть.

Рояльный механизм – устаревший тип продукции. Он очень прост и понятен даже неопытному мастеру, но все же не может похвастаться надежностью. Конструкция состоит из двух одинаковых металлических лент, соединенных стальной проволокой посредине. Чаще всего такой тип встречается на образцах из прошлых лет. Но иногда его применяют и сегодня, например, изготовляя кухонный уголок с откидными сиденьями.

Данный вид считается устаревшим. Именно поэтому ее редко используют и включают в состав современных конструкций.

Внутренние и угловые

Внутренняя конструкция берется в том случае, когда необходимо разместить двери внутри ниши. То есть, створка не перекрывает торцы стенок, а находится непосредственно между ними внутри.

Петля часто входит в состав пеналов и шкафов, которые имеют тяжелые дверцы.

В большинстве случаев нужно обеспечить прямоугольное открывание. Но иногда нужно прикрепить фасад под углом, отличающимся от стандарта на несколько градусов в ту или иную сторону. В этом случае применяются специальные крепежи, которые имеют соответствующую маркировку:

• «плюс», если предполагается открытие со значением, выше 110º;
• «минус», когда уровень открывания является ниже 90º.

Чаще всего приобретают такие петли для углового шкафа.

Петля принимает любой угол и обеспечивает системе необходимую прочность. Допускается также дополнить систему доводчиками.

Обратите внимание! Товары этой группы, представленные на рынке, имеют шаг 5º. Если полученное значение не кратно этому показателю, то используют дополнительные накладки

Эти приспособления позволяют задать правильные параметры самостоятельно.

Карточные петли

Представители данной группы во многом напоминает своих рояльных собратьев. Он также состоит из двух металлических пластин, которые соединяет один шарнир. Чаще всего такая вещь применяется в мебельном дизайне для придания вещам эффекта старины. Карточные элементы часто выполняют в виде различных фигур с волнистыми закругленными или заостренными краями.

С ее помощью чаще всего производится дополнение предметов интерьера в ретро стиле.

Штольные и ломберные

Штольные составляющие позволяют прикрепить створку не к боковине, а к глухой стенке тумбы, находящейся впереди. Часто эту разновидность аксессуаров также называют «глухими», потому что они присоединяют дверцу к располагающейся рядом фальш-панели.

Если фурнитура качественная, то с ее помощью удастся закрепить дверь любого веса и размера.

Ломберные вспомогательные используются для присоединения откидных элементов. Данная деталь устанавливается на тумбу с торцов, что дает возможность отводить створку на 180º.

Держатель также может использоваться в составе откидных частей мебели.

Делаем выводы

Исходя из всего ранее рассмотренного и сказанного, можно сделать некоторые выводы.

Петли, которые не требуют врезки, это морально и технически устаревшие решения. Да, они продаются на рынках и в магазинах. Но спрос на них с каждым днем становится все ниже.

Подобные решения актуальны преимущественно для ремонта старой мебели или для реставрации. Также их можно задействовать при изготовлении мебели в старинном стиле. Хотя и тут объективно лучше заменить те же рояльные петли на современные аналоги.

Ни один уважающий себя мебельщик не станет применять их для производства своих конструкций. Что уж говорить про крупные фабрики и предприятия. Надежность подобной фурнитуры сомнительная, возможности регулировки незначительные, плюс большинство изделий занимают много места.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Watch this video on YouTube
