Как установить резьбовую заклепку

Заклепочник своими руками

Если установка резьбовых элементов требуется по долгу службы или работы, тогда есть смысл приобрести заводское изделие, которое работает от усилия рук или на основе пневматического механизма. В большинстве ситуаций установка таких заклепок требуется довольно редко, поэтому можно собрать заклепочник своими руками.

На основе болта

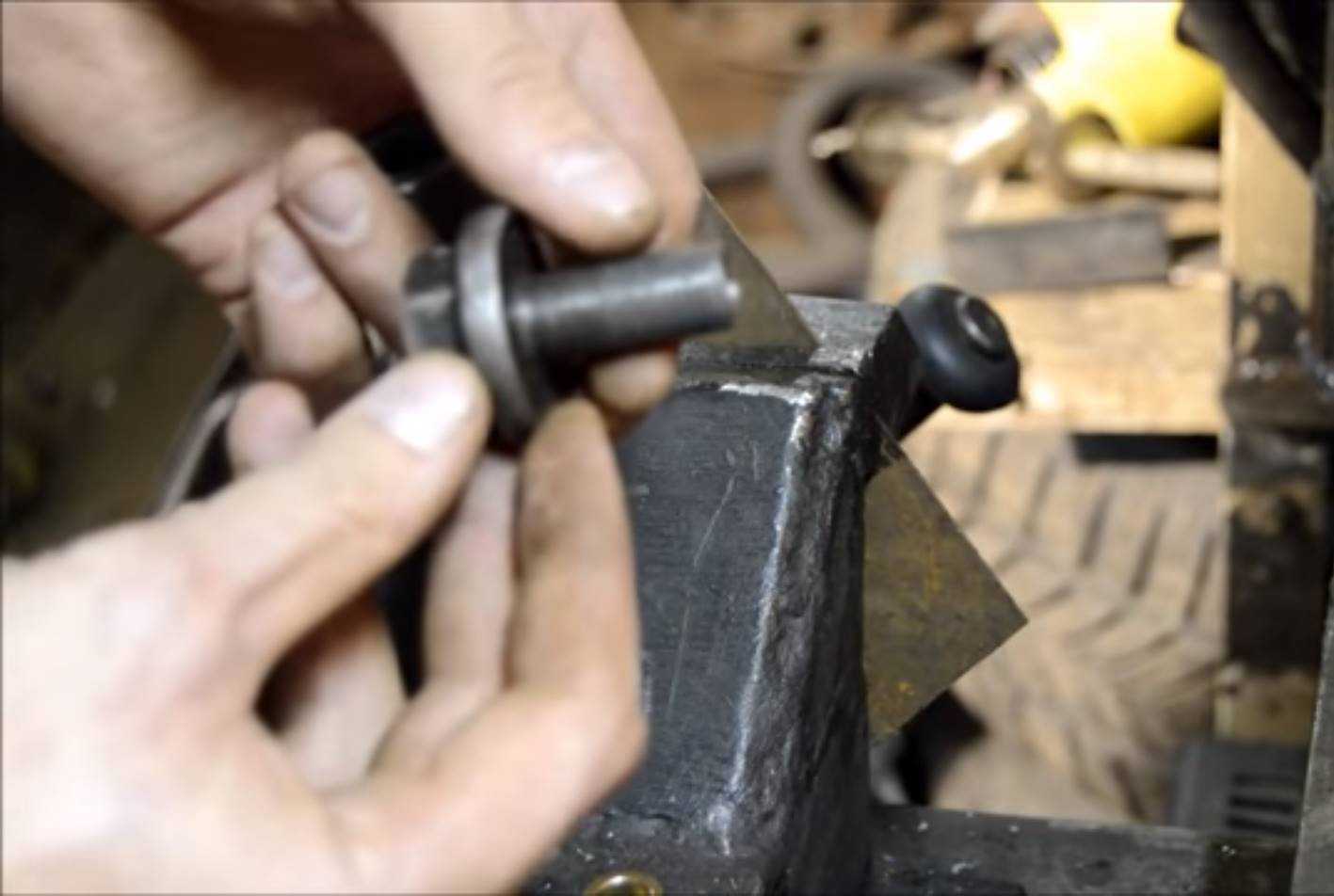

Для сборки всей конструкции потребуется болт по образцу того, что показан на фото выше. Его можно взять из коленчатого вала автомобильного двигателя. Диаметр болта должен быть таким, чтобы внутри него можно было просверлить отверстие, через которое будет вставлен другой болт с размером резьбы, который будет соответствовать той, что используется в заклепке. Длина второго болта должна быть минимум 100 мм. Длина его резьбы должна быть как можно большей, при необходимости ее дополнительно можно дорезать леркой.

Дополнительно потребуется гайка, которая будет свободно накручиваться на резьбу болта с большим диаметром, а также разборной подшипник. Внутренний диаметр подшипника должен быть таким, чтобы в него свободно мог проходить болт большой длины, который будет использоваться для зажима. Конструкция собирается довольно просто. Для этого необходимо длинный болт вставить внутрь большего по диаметру. На большой болт накручивается гайка, а на резьбу длинного болта надевается разборной подшипник.

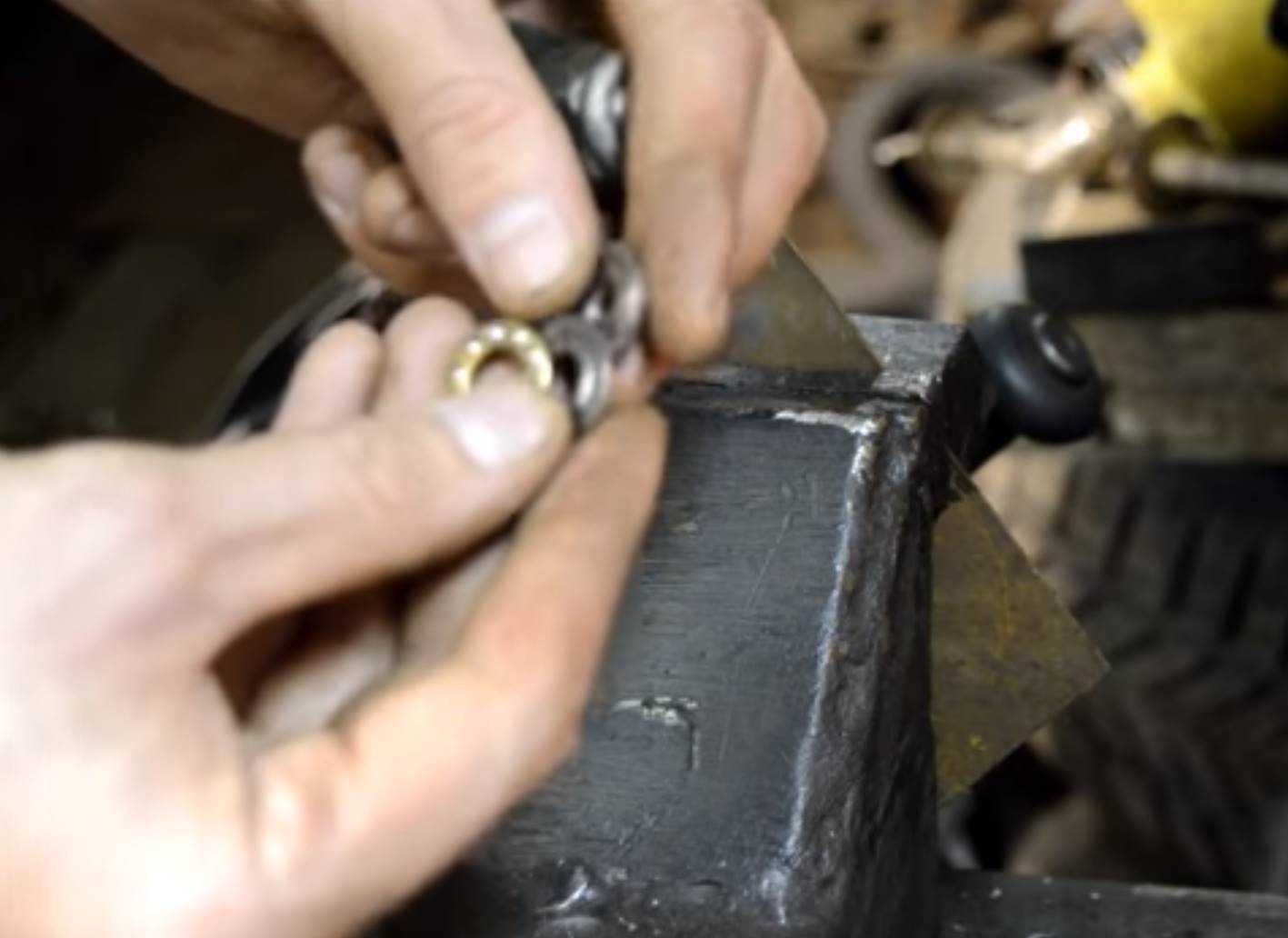

На длинный болт накручивается заклепка, которая должна быть установлена в отверстие. Для работы потребуется два ключа. Один из них будет удерживать гайку, а второй должен вращать болт. Упростить задачу можно тем, чтобы приварить к гайке рукоятку. Болт вращается до тех пор, пока упор не станет значительным. Слишком усердствовать не стоит. Как только результат будет достигнут, необходимо выкрутить длинный болт. Подшипник в этом случае является стабилизатором, который предотвращает закусывание болта внутри конструкции. Видео об этом заклепочнике есть ниже.

Обратите внимание! Недостатком такой конструкции является необходимость наличия нескольких болтов для заклепок с различной резьбой.

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

• Подготовка поверхности.
• Нанесение разметки и сверление отверстий.
• Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

• Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
• С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
• Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
• Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

Как выбрать?

При выборе инструмента для установки заклепок с внутренней резьбой очень важно убедиться в том, что он будет соответствовать желаемым параметрам. Важное значение имеет диаметр гаек, с которыми ведется работа. Если ручные виды клепальников еще справляются с крепежом размера М5-М6, то для вариантов М8, М10, М12 потребуется уже профессиональный аккумуляторный вариант или двуручная модель трещоточного типа

Нужно отметить также ряд важных критериев выбора

Если ручные виды клепальников еще справляются с крепежом размера М5-М6, то для вариантов М8, М10, М12 потребуется уже профессиональный аккумуляторный вариант или двуручная модель трещоточного типа. Нужно отметить также ряд важных критериев выбора.

Тип материала заклепок

Важно понимать, что большинство недорогих клепальников рассчитаны на работу с мягким алюминиевым крепежом. Для установки стальных гаек они не подходят, инструмент может заклинить. Если планируется работать с титановыми или нержавеющими заклепками, лучше выбирать аккумуляторные или ручные трещоточные модели инструмента

Если планируется работать с титановыми или нержавеющими заклепками, лучше выбирать аккумуляторные или ручные трещоточные модели инструмента.

Прилагаемое усилие. Для домашнего использования будет достаточно двуручного заклепочника любого типа — со смыкающимися рукоятками или трещоточного. Если работать предстоит на открытом воздухе или в условиях дачи, лучше приобрести аккумуляторную модель. Она справится и с заклепками большого диаметра, и с миниатюрными вариантами.

Тип головки. Наиболее универсален поворотный элемент, легко устанавливающийся в любом желаемом положении — сбоку или прямо. Это обеспечивает более удобный доступ к сложным участкам для работы

Важно, чтобы он надежно заклинивался в выбранной позиции. Если предстоит выполнять самые простые операции, можно взять простой клепальник с боковой головкой

Комплектация. Дополнительный комплект сменных головок, специальные монтажные ключи, смазка для инструмента. Все это должно присутствовать в базовой комплектации качественного товара. Кроме того, у аккумуляторной модели должны быть сменные щетки для двигателей соответствующего типа, кейс для хранения, зарядное устройство, иногда – сменная АКБ.

Целесообразность покупки. Если инструмент не планируется использовать регулярно, целесообразнее будет приобрести насадку на шуруповерт для установки заклепок. При частом применении резьбовых соединений стоит подобрать модель, оптимально соответствующую имеющемуся бюджету.

Все эти факторы напрямую влияют на выбор подходящего заклепочника для работы с резьбовыми гайками. Стоит учесть, что разница в стоимости между ручным и аккумуляторным инструментом довольно велика. Нужно обязательно заранее оценить объемы работ. Пневматический и гидропневматический варианты стоит рассматривать только для покупки в промышленных целях.

Техника использования

Те, кто уже сталкивался с заклёпщиком, знают, что пользоваться этим инструментом достаточно просто. Главное — запомнить принцип работы. Изначально все должно начинаться с подготовки обрабатываемого материала. Эта процедура осуществляется следующим образом:

• Поверхность металла тщательно выравнивается, чтобы обе заготовки хорошо прилегали друг к другу (можно использовать молоток).
• На этом этапе обе детали нужно положить на специальную деревянную заготовку и хорошо закрепить их.
• С помощью маркера поставить точки на тех местах, где будут просверлены небольшие отверстия для заклёпок. Стоит учесть, что этот пункт должен быть выполнен с максимальной точностью, чтобы в дальнейшем все отверстия совпадали.
• При помощи обычной дрели просверливаются отверстия для заклёпок. Обязательно нужно учитывать размер сверла и заклёпок. К примеру, если диаметр отверстия составляет 4.8 мм, тогда нужно брать сверло 5 мм.
• На этом этапе обязательно нужно проверить, чтобы к металлической заготовке плотно прилегала фиксирующая юбка.

Важно помнить, что длина заклёпок должна соответствовать толщине скрепляемых деталей и нагрузке, которая в итоге будет воздействовать на них. Компактные заклёпки предназначены для тех металлических листов, которые не будут нагружаться

Все дальнейшие манипуляции должны соответствовать схеме:

• Нужно правильно установить тонкий конец заклёпки в заточнике, чтобы насадка села на место.
• Головка заклёпки размещается точно в отверстии на детали. Стоит учесть, что заклёпка должна немного выступать, не более чем на 12 мм.
• На верхнюю часть детали нужно надеть заклёпочник, который должен быть расположен перпендикулярно основе.
• Теперь осталось сделать сильный прижим. Если после этой процедуры ножка заклёпки не отпала, тогда нужно сделать несколько мощных натисков.

Чтобы результат проделанной работы отличался не только качеством, но и долговечностью, нужно провести протяжку рычажной системой. В этом случае лучше выбрать монтажную проволоку из стали. Из-за сильного прижима по краям образуются своеобразные наплавы, которые будут обеспечивать надёжное сцепление. Если металлическая заготовка будет подвержена большим нагрузкам, вдоль соединительного шва должно быть расположено несколько заклёпок. Все обрывки проволоки необходимо удалить из инструмента. Лучше всего для этого подходит шлицевая отвёртка.

Установка крепежного изделия

Установка резьбовой заклёпки практически не отличается от использования обычных заклепок. Вся работа выполняется в несколько этапов:

1. Сверлится в заготовке отверстие нужного диаметра.
2. Резьбовой шток заклепочника ввинчивается в заклепку и заклепка вставляется в отверстие.
3. Резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы сжимается, надежно фиксируя заклепку в отверстии.

Если предстоит выполнить большое количество установочных операций, то для увеличения производительности, рекомендуется сначала сделать необходимое количество отверстий. А затем уже приступать к установке крепёжных деталей.

Резьбовой заклепочник

Во время деформации фиксатора задачей заклепочника является сохранение внутренней резьбы. Если этого не сделать, тогда инструмент невозможно будет извлечь обратно. Резьбовой заклепочник можно использовать не только для металлических, но и для пластиковых заготовок. Это связано с минимальной нагрузкой, которую оказывает фиксатор после деформации на материал. В современной практике применяются ручные и пневматические заклепочники.

Резьбовые фиксаторы можно найти в ассортименте многих производителей инструмента. Чаще всего встречаются заклепочники с ручным механизмом фиксации. Это связано с их относительной дешевизной. Усилие им прикладывается по принципу рычага. Благодаря удлиненным рукояткам и механизму усилие от мышц пользователя передается на крепежный элемент. При желании заклепочник для резьбовых заклепок можно собрать самостоятельно, т. к. его механизм не слишком сложный. Среди ручных экземпляров выделяют:

Первый подходит для заклепок, диаметр которых не превышает 5 мм, а второй для заклепок в 6,4 мм. Это связано максимальным усилием, которое можно приложить к конкретному инструменту. Пневматические заклепочники часто используются на производствах. Они дают возможность в несколько раз увеличить скорость обработки деталей. Но такой прибор требует дополнительные модули для нормального функционирования. Основным является компрессор для нагнетания сжатого воздуха.

Способ использования

Работа с таким заклепочником не требует особых навыков и умений, важно просто понимать принцип. Первым этапом идет подготовительный

Его задачей является приведение поверхности деталей в требуемое состояние. Чтобы фиксация была надежной, поверхности должны быть ровными и прилегать друг к другу без щелей. В некоторых случаях понадобится использование шлифовальной машины или напильника, чтобы убрать остатки краски или заусенцы. Следующим шагом делается отметка в месте, где будет располагаться отверстие. Для этого можно использовать чертилку и кернер, который создаст небольшое углубление для сверла, чтобы оно не соскакивало со своего места.

Далее сверлится отверстие. Это ответственный этап, т. к. оно должно быть строго перпендикулярным без перекосов. Если не соблюсти этого требования, тогда будет сложно вставить заклепку

Важно правильно подобрать сверло. Его диаметр должен быть несколько больше диаметра заклепки

Если есть необходимость в установке заклепки с диаметром в 6,4 мм, тогда сверло должно быть 6,2 мм. Длина заклепки должна быть на несколько миллиметров больше ширины деталей, которые будут фиксироваться. Головка заклепочника помещается внутрь и производится сжатие крепежа. Усилие должно быть максимальным, чтобы фиксация была надежной. Обзор такого инструмента можно посмотреть ниже.

Самостоятельная сборка инструмента

Нет особых сложностей в сборке резьбового заклепочника своими руками. Для этого понадобится болт и гайка. Резьба болта должна иметь такой шаг и диаметр, чтобы свободно заходить в заклепку. Гайка фиксируется на болт, чтобы ее не заклинило во время работы, можно использовать небольшой подшипник, который также надевается на болт. Суть использования сводится к тому, что болт помещается внутрь заклепки. Гайка откручивается до тех пор, пока не зафиксирует головку заклепки, после этого необходимо начинать вращение болта. По мере его прохождения заклепка будет сжиматься и фиксировать детали. Чтобы было проще пользоваться инструментом, можно взять болт с внутренней шестигранной головкой, в которую можно вставить рычаг.

Недостатком такого прибора является сложность его использования. В некоторых случаях болт может заклинить в крепеже и его сложно будет выкрутить. Такой эффект появляется в тех случаях, когда болт изготовлен из мягкого материала. Самодельный резьбовой заклепочник отлично подойдет для одноразового применения. Если есть потребность постоянной работы с резьбовыми заклепками, тогда лучше обзавестись заводским инструментом. Видео о самодельном заклепочнике есть ниже.

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

• Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
• Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

Как клепать?

Перед использованием ручного заклепочника рекомендуется разобраться с устройством крепежных деталей. Именно для такого способа крепежа предназначены заклепки.

У цилиндра есть отверстие, оно проходит вдоль всего тела, при этом также захватывает область головки. Внешне у металлического стержня есть сходства с гвоздем, что имеет закругленную шляпку. Чтобы вставить в цилиндрическое отверстие, нам потребуется фиксатор. Далее головка втягивается до упора.

Заклепка помогает крепить. Она состоит из металлического стержня и цилиндрической трубки — это 2 основных элемента. В конце трубки обязательно есть головка.

Резьбовые заклепки актуальны для вытяжного ручного клепальника

Важно учитывать то, что стержень имеет свою резьбовую нарезку. Она прокручивается ровно до того состояния, чтобы вставился цилиндр.

Далее разберемся пошагово, как своими руками правильно закрепить алюминиевые и трубчатые детали и провести их монтаж. Для того чтобы в домашних условиях приделать заклепки, требуется специальный инструмент. Он называется заклепочник.

Есть 2 вида заклепочников — любительские и профессиональные. Каждый из инструментов обладает сменными головками. Они нужны при работе с разными по размеру элементами, которые используются во время крепежа. Основное отличие заключается в цене и силе, которая потребуется для нажима.

Чтобы правильно заклепать детали, нужно придерживаться следующего алгоритма:

• наносим разметку на детали, которые планируем соединять;
• просверливаем при помощи дрели необходимые отверстия;
• далее нужно вставить заклепку;
• ручки заклепочника раздвигаются, в него вставляется стержень;
• затем ручки необходимо сжать до того момента, пока стержень не обломится;
• ослабляем ручки и проверяем, вошел ли полностью стержень.

Чтобы сделать вытяжное изделие, можно брать практически любой металл. Необходимо подходить к выбору материала таким образом, чтобы в последующем не было процесса коррозии.

При создании стержня принято использовать именно стальную основу. Она характеризуется высокой прочностью. По размеру и длине цилиндра допускаются различные варианты, все зависит от того, какова конечная цель такого изделия. Прежде чем совершить покупку, рекомендуется продумать, какие именно характеристики потребуются.

Как поставить заклепку, смотрите далее.

Как поставить заклепку?

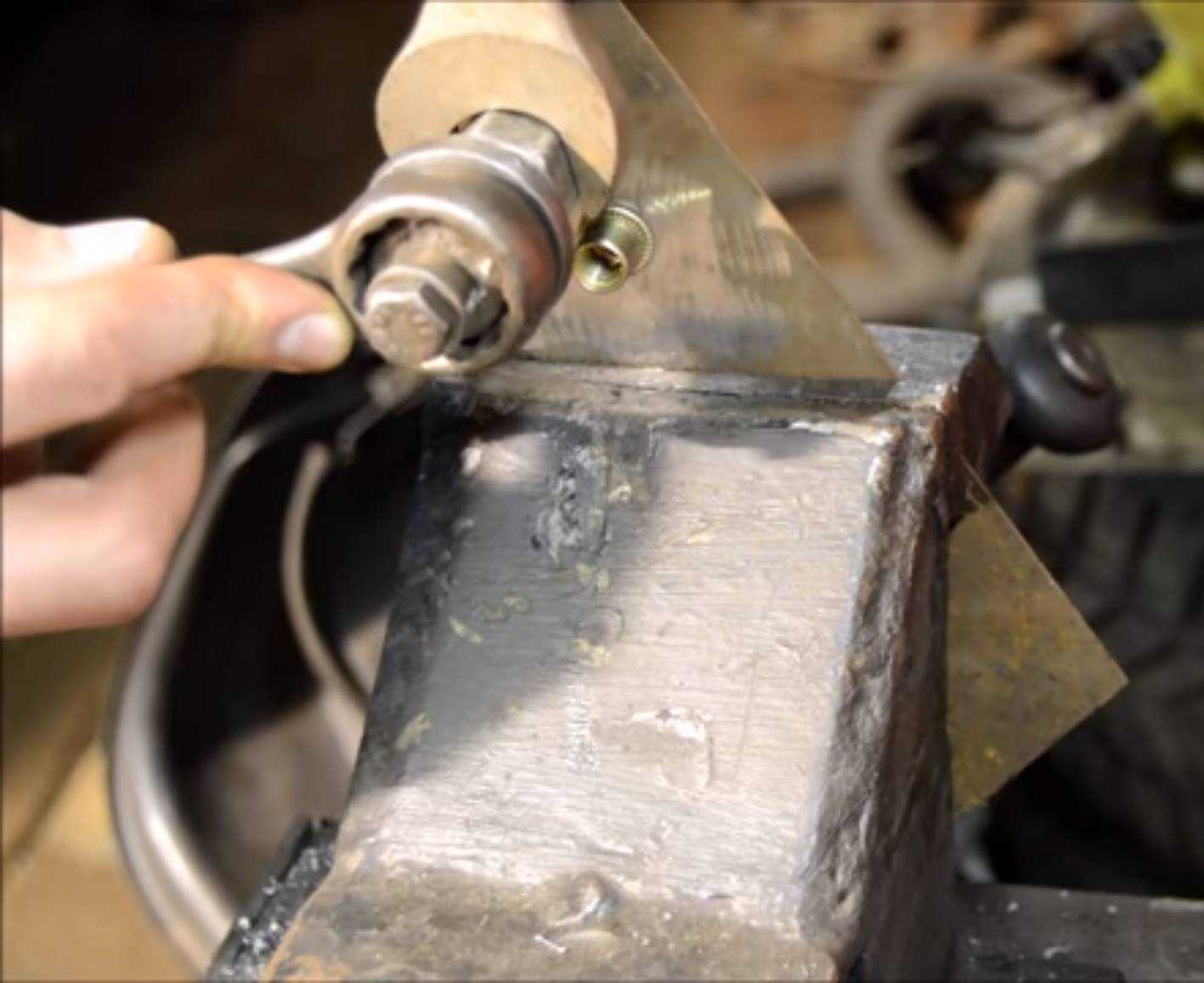

Установка резьбовых заклепок с помощью описанной выше конструкции потребует наличия двух гаечных ключей. Одним надо удерживать головку болта, а вторым крутить гайку так, чтобы она вытягивала болт вместе с заклепкой. Сигналом о том, что заклепка развальцована, станет изменение прилагаемого усилия. Когда расходник полностью сомнется, вращать гайку станет невозможно. После этого останется выкрутить болт.

Клепать вытяжную заклепку несколько сложнее, основной проблемой при отсутствии заводского заклепочника является захват штока заклепки. Но и эта проблема может быть решена при наличии некоторых технических навыков и инструментов.

От приготовленной стальной трубы необходимо отрезать кусок длиной 3 см. Далее в нем просверлить отверстие диаметром 9 мм, на противоположной стороне трубы – диаметром 3 мм. Обработать их сверлом в 9 мм под потай, сделать пропил болгаркой от края отрезка трубы до маленького отверстия. Край обработать болгаркой, чтобы получилось конусообразное расширение. На наружной стороне отрезка трубы в районе большого отверстия приварить гайку, между отверстиями – болт для установки рукоятки от дрели, можно приварить импровизированную рукоятку.

Конец длинного болта должен быть запилен так, чтобы получилась плоскость, в которой необходимо просверлить отверстие диаметром 4 мм. Болт вворачивается в приваренную к отрезку трубы гайку. К головке болта можно приварить вороток либо использовать для ее поворота ключ.

Для приведения самодельного заклепочника в рабочее состояние в него необходимо установить заклепку. Для этого конец ее штока просовывается в отверстие болта, далее гильзу клепки необходимо разместить так, чтобы ее головка уперлась в потай на отрезке трубы, для этого шток необходимо согнуть – сплав, из которого он изготовлен, позволяет легко это сделать. Ну а дальше все, как и у заводского заклепочника: заклепка вставляется в отверстие на скрепляемых деталях путем поворачивания болта, с помощью резьбы происходит вытягивание штока и завальцовывание.

Как видно из описания, обойтись без какого-то набора инструментов и материалов для изготовления самодельного заклепочника все же не получится.

Процесс установки клепаной фурнитуры на одежду или обувь технически несложен – важно подобрать соответствующий инструментарий:

• заклепка, имеющая металлические ножки, может быть установлена с помощью шлицевой (плоской) отвертки;
• турникетную заклепку-кнопку устанавливают с помощью трубки и молотка, а для закрепления ее нижней части понадобится крестовая отвертка.
