Трубогиб ручной тр и другие марки

Инструмент для больших радиусов

Если задача заключается в изготовлении дуги для теплицы или навеса, верхней части кованного забора или кольца, то для этого можно использовать прокатный станок роликового типа с двумя опорными и одним прижимным роликами. Принцип работы такого устройства можно изучить с помощью обучающих видео и инструкций.

Сделать высокоэффективный станок для профильных труб гораздо проще, чем может показаться на первый взгляд. Большинство чертежей и принципиальных схем можно найти в Сети или в специализированной литературе.

Что касается размеров, то их можно менять с учётом личных предпочтений и требований. Готовые ролики продаются в специальных магазинах, но их несложно выточить в домашних условиях, используя токарный станок и лист прочной стали.

Если необходимо подготовить ролики для медных или латунных труб, их изготовляют из прочных пород древесины, таких как дуб или бук. На подобном оборудовании можно гнуть профильные и круглые трубы.

https://youtube.com/watch?v=HxAPs0-rQpA

Лучшие модели и производители

Обзор оборудования, предназначенного для работы с круглыми и квадратного сечения трубами, поможет вам определиться с выбором ручного, электрического или гидравлического типа трубогиба.

Ручные приспособления для гибки

Henco BM-16-S

Производство Бельгия. Облегченный и компактный ручной инструмент, весом до 1,5 кг, применяемый для труб до 16 мм. Позволяет выполнить угол изгиба до 180 градусов. На инструменте для удобства работы выгравирована шкала с разметкой поворота угла. Применяется для работы с металлопластиковыми трубами сантехнического назначения. Надежный фиксатор заготовки позволяет выполнять качественную гибку, а затем легко извлекать трубу из трубогиба. Стоимость инструмента составляет 6 000 руб.

Трубогиб ТВ-2

Изделие российского производства, компании ИНТех. Универсальный и компактный инструмент для гибки труб и профиля. Может быть использован на производстве и в быту. Устройство оснащено двумя роликами-валами со стопорными кольцами для защиты заготовки от увода в сторону в процессе гибки. Благодаря мерной шкале и закрепляющей контр-гайке инструмент позволяет выполнять серию одинаковых изделий с погрешностью не более 1 мм. Станок применяется для роликовой прокатки прямоугольных и круглых заготовок. Средняя стоимость составляет 13-15 000 руб.

Гидравлические станки для гибки

Bend Pak 1502BA

Производство США. Профессиональное дорогостоящее оборудование для выполнения гибочных работ и детализации трубы. Применяется в условиях производства или автомастерских – нередко его используют для изготовления и ремонта автомобильной выхлопной системы. Устройство оснащено системой гидравлики с фильтром, гидронасосом, имеет комплект оправок, с помощью которых можно работать с заготовками диаметром до 3 дюймов.

Стоимость составляет 600 000 руб.

STELS 18115

Производство Германия. Выполняет холодную гибку заготовок под углом до 90 градусов. Инструмент имеет оснастку гидравлической системы с возвратным механизмом пружинного типа, необходимым для обеспечения контроля точного движения гидропоршня. Для работы этому трубогибу не нужен внешний источник электропитания. Чаще всего применяется для выполнения гибки труб систем водопровода и отопления. Средняя стоимость – 8-10 000 руб.

Электрические трубогибы

REMS Курво

Производство Германия. Предназначен для гибки труб под любым углом до 180 градусов. Подходит для стационарного использования в условиях производственного цеха и для стройплощадки. Применяется для полутвердых, твердых и мягких медных труб диаметром до 35 мм, нержавеющей, высокоуглеродной и прецизионной стали диаметром до 28 мм, электроизоляционных труб диаметром до 32 мм и металлопластика диаметром до 40 мм. В комплект инструмента входят сегменты и измерительные упоры для различных диаметров и радиусов изгиба заготовок. Средняя стоимость инструмента составляет 17-20 000 руб.

Blacksmith ETB40-50HV

Производство Германия. Станок обладает возможностью гибки труб и профиля в вертикальном и горизонтальном положении рабочего гибочного устройства. Трубогиб оснащен монолитной основой и высокомощными валами диаметром 30 мм. Предназначен для гибки труб с толщиной стенок не более 2,5 мм и диаметром до 40 мм, полос, заготовок квадратного сечения до 20 мм, прутка диаметром до 20 мм. Станок способен выполнять гибку с малым радиусом, что применяется в изготовлении художественных кованых деталей. Управление выполняется ножными педалями. Средняя стоимость оборудования составит 160 000 руб.

Выбор модели зависит от конкретных задач, которые предстоит решить с помощью этого приспособления.

Лучшие ручные трубогибы

Это оборудование приводится в движение усилием оператора и позволяет сгибать заготовки диаметром до 32 мм.

Легкость использования зависит от длины и формы рычага. Трубогиб нуждается в закреплении на жесткой основе. Применяется при выездных монтажных работах и в мелкосерийном производстве изделий из труб.

Stalex TR-10 100308 — доступная цена и качество

Такой трубогиб лучший для небольшого предприятия или при изготовлении продукции в личной мастерской ввиду доступной цены от 4900 рублей и возможности работать с тремя диаметрами трубы не переставляя оснастку.

В конструкцию сразу заложено три варианта оправы с соответствующими вырезами на роликах, и высокий упор для зажима конца детали. На платформе предусмотрено три отверстия для крепления оборудования на верстаке.

Выполнено приспособление из инструментальной стали и окрашено порошковым напылением, что надолго защищает от коррозии.

Плюсы:

• стоимость от 4900 рублей;
• ось, на которой вращается матрица, из толстого болта;
• усиленная рамка из стали толщиной 6 мм;
• возможность работать с разными диаметрами труб без смены роликов, потому что все установлено сразу;
• подходит для диаметров заготовок на 20, 25 и 32 мм;
• выгибает до 180 градусов;
• компактные габариты 610х270х195 мм легко помещаются в багажник для транспортировки на место монтажа;
• приемлемая масса 15 кг для выездной работы.

Минусы:

• короткая ручка нуждается в удлинении, чтобы легче было выполнять гиб;
• сварочные швы низкого качества, поэтому перед длительным использованием стоит переварить их заново;
• отверстия для закрепления платформы диаметром 10 мм, а по инструкции этого же инструмента необходимо фиксировать его болтами М12, поэтому потребуется рассверлить;
• центральное отверстие на платформе близко к матричной форме и может мешать при работе с диаметром трубы 32 мм (нужно подумать куда перенести этот узел крепления).

Smart&Solid BendMax-200 — для профиля

Это лучший ручной трубогиб для работы с деталями квадратной или прямоугольной формы, потому что он собран из толстой стали, которая служит ключевым элементом при выдерживании нагрузок во время гиба.

Упорами являются два ролика в нижней части, а третий снабжен воротковой рукояткой для прокатки детали. Гиб осуществляется поэтапным нажимом винта с механическим приводом. На лицевой стороне корпуса наклеена шкала для определения угла гиба.

Плюсы:

• прочный корпус из толстой стали;
• удобная воротковая рукоятка с пластиковой обмоткой для прокатки детали;
• закаленная сталь на роликах с твердостью 42-48 HRC;
• можно использовать не закрепляя на верстаке;
• подходит для гибки профиля, литого квадрата;
• корпус разбирается путем раскручивания болтовых соединений, что открывает доступ для ремонта;
• ход винта четко контролируется двумя гайками;
• компактные габариты 230х440х460 мм;
• можно согнуть трубу диаметром от 15х15 мм до 40х40 мм;
• справится с толстым сечением стенки заготовки до 2 мм;
• подходит даже для стали Ст3.

Минусы:

• стоимость от 13400 рублей;
• привод на винте неудобен для закручивания ввиду тонкого стержня и отсутствия крупных ограничителей на торцах;
• при пережиме заготовки происходит вдавливание в насечку;
• масса 23 кг.

Фото трубогиба своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Виды трубогибов

Существует всего три типа трубогибов:

1. Ручные;
2. Гидравлические;
3. Электрические.

Теперь давайте узнаем, чем отличается каждая из этих видов, посмотрим, какие преимущества и недостатки у каждого из видов.

Ручные

Работа оборудования легка и заключается в том, что прикладывает усилие на трубное изделие рычагом или гидравлическим насосом. Это нужно для изделий небольшого диаметра, изготовленного из цветных металлов, полимеров и нержавеющей стали.

Преимущества	Недостатки
— Доступная цена; — Легкость в использовании; — Компактность; — Небольшой вес.	— Обработка партий в малом количестве; — Небольшая скорость работы; — Применяется только для труб небольшого диаметра и изготовленных из мягких материалов; — Неудобство выполнения больше 1 изгиба; — Неточность радиуса сгиба.

Гидравлические

Гидравлический тип трубогибов работает с помощью электроэнергии. Их относят к ряду профессионального оборудования, благодаря которым можно выполнить достаточный объем работы.

Преимущества	Недостатки
— Высокая скорость работы; — Легкость в эксплуатации; — Возможность выполнения изгибов толстостенных стальных труб до 4 мм; — Продажа компактных моделей; — Сравнительно небольшой вес.	— Высокая стоимость, которая не влияет на востребованность среди покупателей; — Некачественные гидравлический тип трубогибов.

Гидравлический тип трубогибов бывает мобильным компактным, так и стационарным. Стоимость гораздо выше ручных. Механизм работы напоминает автомобильный домкрат. Востребованная модель гидравлического трубогиба — HB-16.  Гарантия – 1 год.  Механизм воздействует на изделия с силой 16 тонн и сгибает трубы на угол до 90 градусов.

Электрические

Электрические трубогибы относятся к дорогой промышленной технике и представляют собой массивные станки с высокой точностью сгиба металлопроката. Что отличает данный тип трубогибов от других, так это то, что труба наматывается на колоду нужного радиуса и управляется одной из систем управления (авто- и полуавтоматической, механической).

Преимущества	Недостатки
— Высокая чёткость заданного изгиба; — Отсутствие каких-либо повреждений; — Прочность по всему изделию не теряется.	— Высокая стоимость; — Невозможность транспортировки или смены места установки.

Электрический тип оборудования – всегда стационарный. Хотя есть и переносные модели, которые работают с тонкими трубами. Из названия понятно, что оборудование должно постоянно иметь доступ к электросети. Пример электрической модели трубогиба — CBC UNI 60 COMBI-CAL. Модель имеет заслуженную популярность на рынке металлопроката. Закажите прямо сейчас, добавив товар в корзину и оформив покупку. Доставка осуществляется по всем городам России. Успей купить по выгодной цене.

Для получения консультации по выбору модели, звоните по телефону 8(800)555-34-63.

Как сделать трубогиб в домашних условиях?

Сделать простой трубогиб своими руками сможет любой человек, который подготовил чертеж, инструменты, расходные материалы. Этапы сборки:

1. Первый этап — создание рамы. Металлические профиля нарезаются по размерам болгаркой, зачищаются от возможного мусора, налета. Далее их необходимо соединить между собой зависимо от выбранного чертежа, размеров конструкции. Для соединения можно применить сварочный аппарат или болты с гайками.
2. Второй этап — установка роликов, оси вращения согласно схеме трубогиба. Два вала должны быть расположены ниже третьего. От расстояния между осями валов будет зависеть радиус, по которому изгибается изделие.
3. Третий этап — установка приводящего в действие валы механизма. Это цепная передача. Ее делают из цепи, трех шестерней. Однако это необязательный элемент. Вращать можно только один ролик.

Чтобы упростить рабочий процесс, необходимо установить рукоять на подвижный вал. Через нее проще передавать усилие.

Инструкция создания трубогиба для профильной трубы своими руками:

1. Изготовить прочную раму, используя швеллер, металлические уголки.
2. Расположить два вала на нижнем швеллере. Третий установить на пружинах выше остальных. Полка, на которой он будет находиться, также должна быть изготовлена из швеллера.
3. На роликах закрепить шестерни, кольца, подшипники.
4. Нарезать резьбу в кольцах. Для этого в них сверлятся отверстия, которые обрабатываются метчиком. На резьбовое соединение закрепляются шестерни.
5. Цепь одевается на одну из шестерней, натягивается.

Осталось сварить все элементы между собой, проверить работоспособность самодельного станка. Полка с закрепленным третьим роликом должна быть выставлена по уровню. Домкрат должен быть размещен на этой же полке. Осталось закрепить ручку для управления станком. Перед началом работ, необходимо проверить насколько прочно соединены детали между собой.

Трубогиб является полезным устройством как на дачном участке, так и на строительной площадке. С его помощью можно изготавливать изделия различной формы. Чтобы не покупать дорогой инструмент, можно собрать установку своими руками. Для этого необходимо найти чертеж, подготовить материалы, инструменты, выполнить работы по инструкции.

Виды трубогибов, которые можно сделать

Эти приспособления отличаются по своему назначению. Например, если нужно согнуть круглую трубу из металла, используются гибочные станки, рассчитанные конкретно под круглые трубы.

Как правило, такие самодельные конструкции имеют ролики (или же вальцы) с канавки под определенный диаметр заготовки. Однако в некоторых случаях могут использоваться и штампы с канавками для круглой трубы.

Для сгибания квадратных и прямоугольных профильных труб, а также стальных полос используются уже немного другие устройства. И их чаще всего называют профилегибами (или трубогибами для профильной трубы).

Конструкции трубогибов могут отличаться и в зависимости от того, что вы хотите получить в итоге: просто согнуть трубу под определенным углом либо же нужно сделать дугу или кольцо.

Если вы планируете сделать своими руками серьезную конструкцию, которую в случае необходимости можно подстраивать под разные режимы работы, то без подробного чертежа трубогиба сложно будет обойтись.

Ну а в том случае, если вам требуется простенький бюджетный трубогиб, то можно все сделать и без чертежа.

Некоторые конструкции довольно компактны и без проблем помещаются на столе или фиксируются в слесарных тисках. Другие модели — требуют отдельного места в мастерской, и это тоже необходимо учитывать.

Трубогибы с обкатным роликом

Данная конструкция довольно популярна среди мастеров-самодельщиков. Часто для ее изготовления используются подручные материалы, которые есть в гараже или мастерской.

При этом размеры самой приспособы могут быть небольшими, что позволяет без проблем установить ее на рабочем столе.

Сделать такой гибочный станок трубогиб своими руками под силу каждому. И для этого не потребуется много времени. Один из бюджетных вариантов представлен в статье на сайте.

В качестве основания гибочного станка выступает металлическая пластина. Ролики для обкатки (или прижимные ролики) можно сделать на токарном станке. Если нет токарного, можно заказать ролики у токаря.

Два прижимных ролика устанавливаются вплотную друг к другу, к ним крепятся металлические полосы. Рукоятку для трубогиба можно изготовить из небольшого отрезка круглой трубы.

К основанию (металлической пластине) крепится ручка-рычаг с роликами и упор для заготовок.

Основание можно закрепить на столе с помощью болтов, просверлив отверстия, или же просто зафиксировав струбцинами. Также можно приварить к основанию кусок пластины, чтобы зажимать в слесарных тисках.

Делаем арбалетный трубогиб

Одна из особенностей данной конструкции заключается в том, что использовать ее можно как в горизонтальной, так и вертикальной плоскости.

И в данном случае вместо обкатных прижимных роликов используется штамп (или шаблон) под конкретный диаметр трубы. И эти насадки при необходимости можно менять.

Как самостоятельно сделать трубогиб своими руками, который работает вертикально, вы можете прочитать в обзорной статье. В таких устройствах как правило использует гидравлический привод — из автомобильного домкрата.

При помощи данного самодельного гибочного станка можно сгибать круглые трубы под разным углом. Обычно сгибают детали трубопровода под углом 45 и 90 градусов.

Сам штамп можно сделать из старого блина для гантели. Его нужно разрезать на четыре части. Потом три из них свариваются вместе. По центру делается канавка под требуемый диаметр круглой трубы.

Из швеллера или двутавра (можно также использовать уголок или листовой металл) изготавливается станина трубогиба. Сам штамп насаживается на шток домкрата. Вверху станины крепятся упоры для трубы.

Что касается оси центрального ролика надежно закрепленной на раме гибочного станка, она должна быть изготовлена из хорошей стали.

Примерно такая же конструкция у гибочного станка, который работает в горизонтальной плоскости. Однако в данном случае используется механический или пневматический домкрат.

Достоинства и недостатки оборудования

Гидравлические профилегибы ручного и механического типа часто встречаются на производстве и в быту у людей, регулярно имеющих дело со сгибанием металлических профилей и труб. Это обусловлено рядом преимуществ, кои присущи устройств. К ним относятся:

1. Большой объем работ, который способен выполнить трубогиб без перерывов.
2. Возможность подбора инструмента, исходя из специфики работы и обеспечения удобства (одним пользователям надо, чтобы трубы гнулись по горизонтали, а другим подойдет вертикальный трубогиб).
3. Возможность смены пуансонов (элементов для сгиба на определенный угол), если нужно добиться большего изгиба заготовки.
4. Почти полное отсутствие деформаций деталей при использовании гидропривода.
5. Облегчение монтажа водопроводных систем за счет снижения количества фитингов и отводов.
6. Некоторые трубогибы изгибают несколько заготовок сразу, оптимизируя производственные процессы.
7. Работа на трубогибе ручном или электрическом не представляет особой сложности даже для новичка.
8. Большинство стационарных гидравлических профилегибов оснащены рамой, защищающей работника от травмирования и предотвращающей внезапное выскальзывание трубы.
9. Возможность ремонта некоторых узлов своими руками.

Недостатков у моделей мало, но все же не без них. Например, комплектация большинства ручных трубогибов включает лишь один пуансон для сгибания на 90 градусов, из-за чего пользователь вынужден тратить дополнительные деньги, если ему нужен другой угол. Второй минус, уже относящийся к электрическим устройствам — большое потребление энергии. Третий — высокая стоимость стационарных моделей. Четвертый — необходимость тщательного ухода за оборудованием, чтобы срок службы был максимальным. Теперь — о распространенных проблемах оборудования.

3 Как устроен такой инструмент?

Теперь пришло самое время поговорить о конструктивных особенностях. Трубогибы состоят из рамы, которая бывает открытого либо закрытого типа. Ручные устройства предполагают наличие нагнетательного элемента. Он находится на задней части корпуса станка. В гидравлическом инструменте силовую функцию выполняют гидроцилиндры.

Гидравлический инструмент

Внизу располагается планка. Она крепится посредством резьбового соединения на корпус. А чтобы крепление получилось более надежным, его дополнительно фиксируют специальной гайкой. Верхняя планка крепится винтами и замком. За гибочное усилие агрегата отвечает выдвижной шток. Этот элемент возвращается в исходную позицию благодаря действию пружины, размещенной в гидроцилиндре. А с помощью установочных болтов появляется возможность регулировать инструмент по высоте.

На планках есть отверстия, в которые устанавливаются упоры. Последние сделаны в виде цапфы. Обрабатываемая деталь упирается на специальный ручей, размещенный посередине упора. Сегменты оборудования, обеспечивающие деформацию металла, делаются из прочных материалов, таких как сталь. В зависимости от вида конструкция устройства может немного отличаться.

1 Преимущества использования трубогиба – зачем нужен инструмент?

Оборудование для сгибания труб из различных материалов необходимо во многих сферах деятельности, его используют при прокладке водоснабжения, газопроводов, канализации, а также при изготовлении каркасных конструкций, инвентаря и промышленных материалов. Его использование имеет несколько неоспоримых преимуществ. Такой инструмент, как трубогиб, позволяет добиться оптимального радиуса изгиба трубы, при этом минимизируя риск ее деформации.

Трубогиб в работе

Даже самый простой трубогиб способен значительно сократить время, необходимое для сгибания трубы того или иного диаметра под нужным углом и радиусом. Например, при прокладке канализации практически не обойтись без специального трубогиба, особенно в том случае, если речь идет о сложных схемах разводки труб и канализационного оборудования.

Если подобного инструмента нет, приходится повсеместно использовать соединительные элементы – фитинги, при этом увеличивается стоимость и уменьшается надежность и долговечность конструкции.

Чаще всего используют ручные трубогибы или станок для гибки профильной трубы. Профильная труба может иметь круглое, квадратное, прямоугольное или овальное сечение. Такие трубы используются в различных областях промышленности, машиностроения, строительства и производства. Трубогибочные станки оснащаются несколькими насадками, которые позволяют гнуть трубы различного диаметра и сечения.

5 Как проще всего самостоятельно сделать трубогиб?

Все, что вам понадобится для получения нужного радиуса – это деревянный, плавно изгибающийся шаблон, для чего достаточно сколотить щит из толстых досок и опилить его, придав нужную округлость кромке. Расположите щит горизонтально или вертикально, как вам удобно, и жестко закрепите. В начале изгиба приделайте фиксатор, это может быть накидная скоба, крючок или брус с отверстием нужного диаметра. Под изгибающейся частью, к противоположной ей кромке щита приделайте лебедку. Теперь достаточно зацепить трубу тросом и начать накручивать его на ворот, чтобы профиль начал медленно изгибаться по шаблону.

Самостоятельное изготовление трубогиба

Еще 1 универсальный вариант может работать при помощи жестко зафиксированного возле вертикальной поверхности домкрата. На плоскость, не выше самой нижней точки опущенной грузонесущей рейки, прикрепите свободно вращающийся шкив с желобом, соответствующим нужному диаметру трубы. Сбоку, не выше оси шкива, на расстоянии, соответствующем диаметру или стенке профиля, жестко закрепите упор.

Конструкция

За основу для построения ручных трубогибов можно брать обычное автоматическое оборудование заводского исполнения. Необходимо учесть «минусы», которые присущи моделям «конвейерного производства».

Сутью работы множества агрегатов данного типа является создание вектора усилия, направленного в соответствующей плоскости. Для самодельных аппаратов такая методика не подойдет. Это обуславливается применяемыми деталями.

Конструкция трубогиба, выполненного собственноручно, предполагает такие составляющие:

• несущая рама – предназначена для монтирования прочих компонентов машины для гибки;
• гидропресс – для минимизации затрат рекомендована установка обычного автодомкрата. Его модернизация не будет значительной;
• рама для подачи труб – на представляет собой два швеллера, на которых выполняются отверстия. Они необходимы для комплектации фиксирующими роликами. Согласно межцентровому расстоянию будет варьироваться «радиусный» показатель сгибания трубного проката.

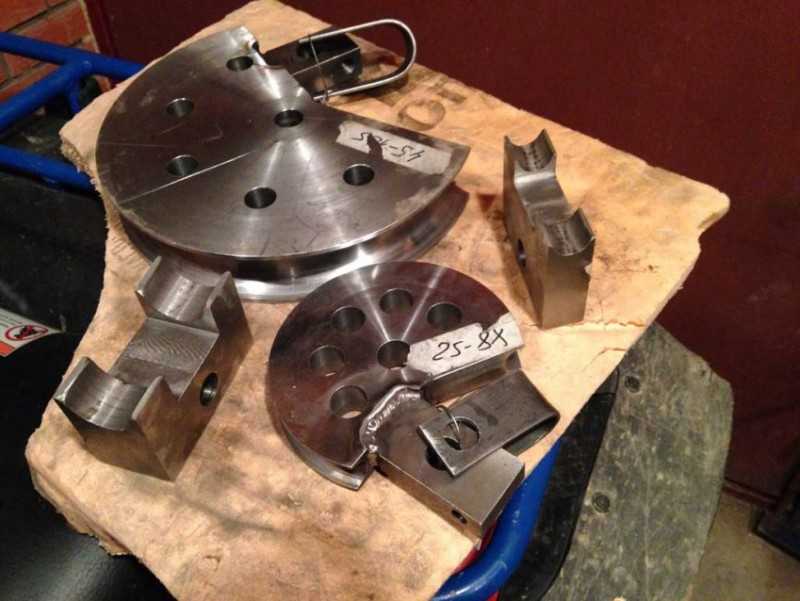

3 Ручные сегментные обкаточные приспособления

Это уже почти станки, поскольку они имеют станину, крепящуюся к верстаку или иной достаточно массивной неподвижной поверхности. На металлической пластине основания устройства имеется ось, на которой жестко насажен сегментарный упор. Вокруг него свободно движется по окружности рычаг с «вилкой», концы которой надеты на ту же ось, что и сегмент. Ближе к перемычке скобы расположен вал, вращающийся на собственном стержне. Расстояние между роликом и упором устанавливается соответственно диаметру труб, зачастую на сегменте и валу делаются 3 канавки, под профили 15, 20 и 25 сантиметров. В частности, трубогиб ручной ТР 1 предназначен для придания определенного радиуса только трубам, а ТР 2 имеет ложбинки под прямоугольный профиль. Вам может встретиться и универсальный вариант.

Ручной трубогиб

Принцип работы приспособления очень прост. Вы вставляете трубу между имеющим полукруглую форму упором и валом, причем с одной стороны от сегмента есть прижимающий к нему профиль фиксатор. Рычаг в базовом положении расположен так, чтобы вал составлял одну линию с фиксатором и крайней точкой упора. Теперь достаточно начать поворачивать вилку вокруг основной оси, чтобы труба, прижимаемая валом к сегменту, постепенно изогнулась до нужного угла. Здесь нужно проявить крайнюю внимательность, поскольку обратный изгиб будет уже невозможен, равно как и изменение радиуса в большую сторону – стенки профиля могут треснуть. Данный тип трубогибов подходит для стальных труб.

Принцип работы трубогиба

Самодельные трубогибы должны работать по такому же принципу, что и покупные модели. Если технология будет отличаться от опытного образца, который прошел многочисленные проверки, результат может получиться весьма плачевным. Неправильна компоновка основных элементов, выставление промежутков между роликами, выбор некачественных материалов может привести к ряду проблем:

1. Поломка станка.
2. Подминание металла.
3. Уменьшение толщины стенок трубы из-за неравномерного растягивания.
4. Появление трещин.

Чтобы сборка прошла успешно, необходимо разобраться с принципом работы трубогиба:

1. Изначально мастер рисует полукруг на древесно-стружечной плите.
2. Далее шаблоны вырезаются с помощью лобзика.
3. Готовый щит должен быть толще чем сгибаемое изделие.
4. Шаблон закрепляется на любой вертикальной поверхности с помощью гвоздей или саморезов.
5. В боковой части устанавливается упор, который изготавливается из обрезков досок.
6. Между упором и шаблоном необходимо закрепить край сгибаемой трубы.
7. Мастер должен взяться за другой край и выполнить сгибание по шаблону.

Для того чтобы согнуть изделие небольшого размера, необходимо нарастить его. Для этого подойдет любой отрезок трубы, арматура, металлические прутья.

Варианты трубогибов

Другой способ – получение сегмента требуемой окружности посредством металлических крючков, прибитых на плоскость, как на фото. Это самый дешевый метод гибки, правда, нужны надежные крючки и податливая труба. Преимущество данного приспособления в том, что эти крючки всегда можно перебить по другой линии, чтобы гнуть заготовки другого радиуса.

Трубогибы для преобразования профильных труб намного сложнее – нужно больше сила для деформации. Зато мощным приспособлением с прижимными роликами, не уступающим гидравлическому аналогу, в бытовых условиях можно получить любую кривизну, даже идеальную окружность.

Гибка заготовки выполняется посредством роликов и цилиндра – производится намотка или прокатка, а цилиндр свободно перемещается.

Чтобы соорудить трубогиб, нужны детали, как на чертеже – пластины и уголки, упор и рукоять.

О том, как сделать трубогиб более сложноготипа, смотрите видео.

Трубогибы арбалетного типа

В настоящее время широко распространен способ создания ручного трубогиба на основе автомобильного гидравлического домкрата или с помощью механической прижимной системы винтового типа. Если вы выбираете первый вариант, то он позволит обрабатывать стальные трубы любых диаметров и толщиной больше двух миллиметров. Второй случай подходит для работы со стальными, медными и другими трубами из цветных металлов с диаметром не больше 32 миллиметров.

Что касается домкрата, то он может обладать разными показателями грузоподъёмности, но лучший диапазон варьируется в пределах 5−15 тонн. Точные показатели зависят от предполагаемого вида деятельности и ваших финансовых возможностей. Бутылочные изделия с грузоподъёмностью от 5 тонн достаточно дорогие, поэтому приобретать их для эксплуатации в бытовых условиях, где гибка — нечастая процедура, просто неразумно. Но если говорить о цехах или мастерских, то там мощность домкрата играет очень большую роль. Он всегда сможет решить сложную задачу, даже если необходимо установить его под транспортное средство.

Арбалетные устройства обладают конструктивным ограничением по углу изгиба — они способны гнуть трубу лишь до угла 90 градусов. Если его нужно увеличить, то для этого используют рычаг или лебедку. Главное — обзавестись опорным пуансоном или подходящей заготовкой из металла или прочной древесины.

Если устройство применяется для обработки труб небольшой толщины, риск деформирования внутренних стенок стремительно растёт. К счастью, такую угрозу можно локализовать путём заполнения трубы специальным наполнителем. В его качестве выступает сухой мелкий песок. Подобную технологию также практикуют для дорновых трубогибов и изготовления змеевиков. Толстостенные изделия поддаются догибке гораздо лучше, однако, в данном случае нужно позаботиться о наличии подходящей опоры в виде шаблона или сегмента из металла. Чтобы оценить принцип работы арбалетного трубогиба, достаточно посмотреть на внешние свойства устройства.
