Схемы подключения теплого водяного пола

Как уместить «пирог» в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).

Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

  1. Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
  2. Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
  3. Демпферная лента по периметру комнаты.
  4. Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
  5. Стяжка цементно-песчаная толщиной 8.5 см.
  6. Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.


Традиционная схема поверхностного обогрева делается без армирования

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

  1. Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.
  2. Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
  3. Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
  4. Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
  5. Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.


Настильная система поверхностного обогрева, укладываемая сухим способом

Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

Watch this video on YouTube

Тёплый водяной пол в деревянном доме

Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.

Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.

Как прокладывать теплый пол в таком случае:

  • набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
  • в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
  • для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).

Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.

Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Плюсы и минусы теплых полов

Как и любая другая система, теплые полы имеют свои плюсы и минусы.

Плюсы

Одним из достоинств является экономичность, а также независимость от сетей, если система подключена к котлу. В холодные дни она поддержит теплоту в вашем доме, благодаря циркуляции горячего воздуха позволит вам ходить босиком, не опасаясь за свое здоровье. Также вы сможете создать интерьер вашей мечты, ведь вам не помешают трубы, «ползущие» по стенам, не придется прятать под тюлем радиаторы.

Минусы

Единственным существенным недостатком является высокая стоимость такой отопительной системы. К сожалению, далеко не каждый может позволит себе установку такой дорогостоящей конструкции в квартире.

Неисправности

Теплые полы очень часто выходят из строя, что приводит к затруднительному и долгому ремонту.

Водяные конструкции могут приходить в непригодность по следующим причинам:

  1. Повреждение трубы. Утечка воды является довольно опасным явлением, которую выявить сложно. Если такая проблема выявлена, следует сразу отключить насос и обогрев. После этого ищется место пробоя и устраняется поломка.
  2. Неравномерность нагрева. Эта проблема связана с разной длиной контуров, а также неправильной настройкой коллектора. Вода просто циркулирует в одном месте быстрей, чем в другом.
  3. Поломка циркуляционного насоса. Если данный механизм вышел из строя, вода будет прогреваться медленно. В таком случае пол будет теплым только в начале контура.

Что касается электрических полов, то все поломки можно свести только к двум явлениям:

  1. Повреждение кабеля. Выявить разрыв можно с помощью специальных устройств. Но восстановить работу не всегда удается, так как будет нужно устанавливать полностью новый пол или отдельный мат.
  2. Неисправности терморегулятора. Здесь также существует несколько вариантов повреждений. Одной из главных причин считается выход из строя датчика температуры. Это приводит к неравномерному нагреву, а также преждевременному отключению системы.

Подключение обогреваемого пола к естественно циркулирующему отоплению

  • Монтаж такой схемы требует дополнительных затрат, чтобы обустроить безопасное использование комбинированного отопления. В некоторых случаях вода закипает, происходит разрушение труб, котла, приводящие к взрывам.
  • Идеальное решение обустройства подогреваемого пола в доме – устройство системы, работающей в штатном режиме при отключении электричества.
  • Для работы радиаторного отопления делают от котла трубопровод с уклоном, чтобы циркулировала вода, а для водяного пола требуется насос, перекачивающий теплоноситель.
  • Здесь возникает опасность: при отключении электричества вода в котле греется, а насос не циркулирует – происходит авария. Чтобы такой ситуации не возникло, дополнительно устанавливают обратный клапан, открывающийся при отключении насоса.

Коллекторный шкаф

  • Для снижения температуры воды на контур теплого пола устанавливают термостатический клапан, перекрывающий поток воды при повышении установленных параметров. Еще устанавливают клапаны обезвоздушивания. Все это монтируют в распределительный шкаф.
  • Для слаженной одновременной работы систем отопления (теплый пол, радиаторы) используют две разные подсистемы с установкой коллекторов. Это дает возможность четче регулировать поток в каждом контуре. С помощью трехходового смесительного клапана  контролируется температура отдельно в радиаторах и теплом полу. Благодаря автоматике клапана температура воды соответствует потребностям каждой из  систем.

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

  • Белый – L-фаза.
  • Синий – N ноль.
  • Желто-зеленый провод – заземление.

Схема соединения:

  1. Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
  2. К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
  3. Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
  4. Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Инструкция подключения теплого водяного пола:

  • Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
  • В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
  • Имеющиеся электропровода соединить в единую цепь.
  • Настроить нагревательные элементы механизма.
  • По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

  • Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
  • Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

Советы специалистов

Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.

Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:

  1. Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.
  2. Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.
  3. Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.

Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.



Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

  • соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
  • из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;
  • ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
  • если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

  1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
  2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
  3. Разработать и согласовать проект.
  4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Отдельное подключение от котла

Если требуется обогреть пол сразу в нескольких комнатах, то вариант с подключением к имеющемуся радиаторному отоплению сразу отпадает. Потребуется установка распределительной гребёнки и дополнительных трубопроводов таким образом, чтобы у каждого помещения была своя подача и обратка.

Если всё необходимое уже есть, то методы подсоединения могут быть следующими:

Установка термоголовок, оценивающих степень нагрева обраток, на гребёнку (допускается, если общая длина контуров – не более 50 м).

Смысл первого метода прост – это просто реализация варианта с применением регулирующих термостатических головок в отношении сразу нескольких подключённых труб. Наличие нескольких RTL позволяет контролировать нагрев пола в каждом помещении отдельно. Прогон теплоносителя обеспечивается насосом, который находится в настенном газовом котле или в топочной.

Монтирование смесительного узла (конструкцию дополняет двухходовой клапан и коллектор).

Клапан устанавливается на подающий трубопровод. Его работу контролирует термоголовка, оснащённая термодатчиком выносного типа, который помещается внутрь коллекторной трубы, либо фиксируется на её внешней поверхности. При повышении температуры воды происходит закрытие клапана. Также допускается установка дополнительной насосной конструкции, которая будет перекачивать жидкость по всем виткам тёплого пола.

Схема подключения теплого пола от котла

Смесительный узел с трёхходовым термовентилем. Принцип работы подобных конструкций уже был приведён выше. Данный вариант является более удачным решением. Он в большей степени рассчитан на значительный расход теплоносителя без перегрузок.

Несмотря на наличие неоспоримых достоинств второй и третий вариант подойду далеко не всем, поскольку требуют серьёзных временных (на проведение работ по монтажу) и денежных (на покупку необходимого оборудования) затрат.

Принцип работы

Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.

Характеристики труб:

  • Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
  • Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
  • Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.

Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.

Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.

Преимущества и недостатки теплого пола:

  • Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
  • Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.

  • Возможность обогревать квартиру независимо от сезона.
  • Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
  • Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
  • К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.

  • Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
  • Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
  • Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.

Есть несколько нюансов, которые нужно учитывать при создании схемы:

  • Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
  • Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
  • Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.

  • Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
  • Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.

Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.

Подключение теплового пола к твердотопливному котлу

Сложность подключения системы теплого пола к твердотопливному котлу в низкой температуре, циркулирующей по системе воды. Для регулировки устанавливается трехходовой термосмесительный клапан.

При отключении электроэнергии, насос перестает работать. Поступление воды прекращается, находящаяся в нагревательном контуре жидкость, закипает. Потушить огонь быстро невозможно. Давление пара способно разорвать водяной бак. Аварийная ситуация может возникнуть и при увеличении интенсивности горения, например попалось топливо с более высокой теплоотдачей. В этом случае необходимо снизить температуру воды в системе. Делается это разными способами.

Регулировка радиаторами

В систему отопления подключаются радиаторы, желательно чугунные. В зависимости от размера дома 1 – 2 штуки. Чугун способен выдерживать такие температуры без разрушения. Он в начале аварийной ситуации забирает много тепла на прогрев самого металла. Затем начинает интенсивно отдавать тепло наружу, охлаждая воду. Специалисты рекомендуют ставить радиаторы в нежилых прохладных помещениях, редко посещаемых людьми, например прихожей, кладовой. Выделяемое батареями тепло не будет потеряно напрасно, оно остается внутри дома. Во время простоя радиаторов вода в них не замерзнет.

Использование термоаккумуляторов

Безопасную работу твердотопливного котла и водяного теплого пола обеспечивает тепловой аккумулятор. Он представляет собой большой водяной бак с несколькими выводами. Работает по принципу бойлера, нагревая воду поступающим теплом и таким образом аккумулируя энергию.

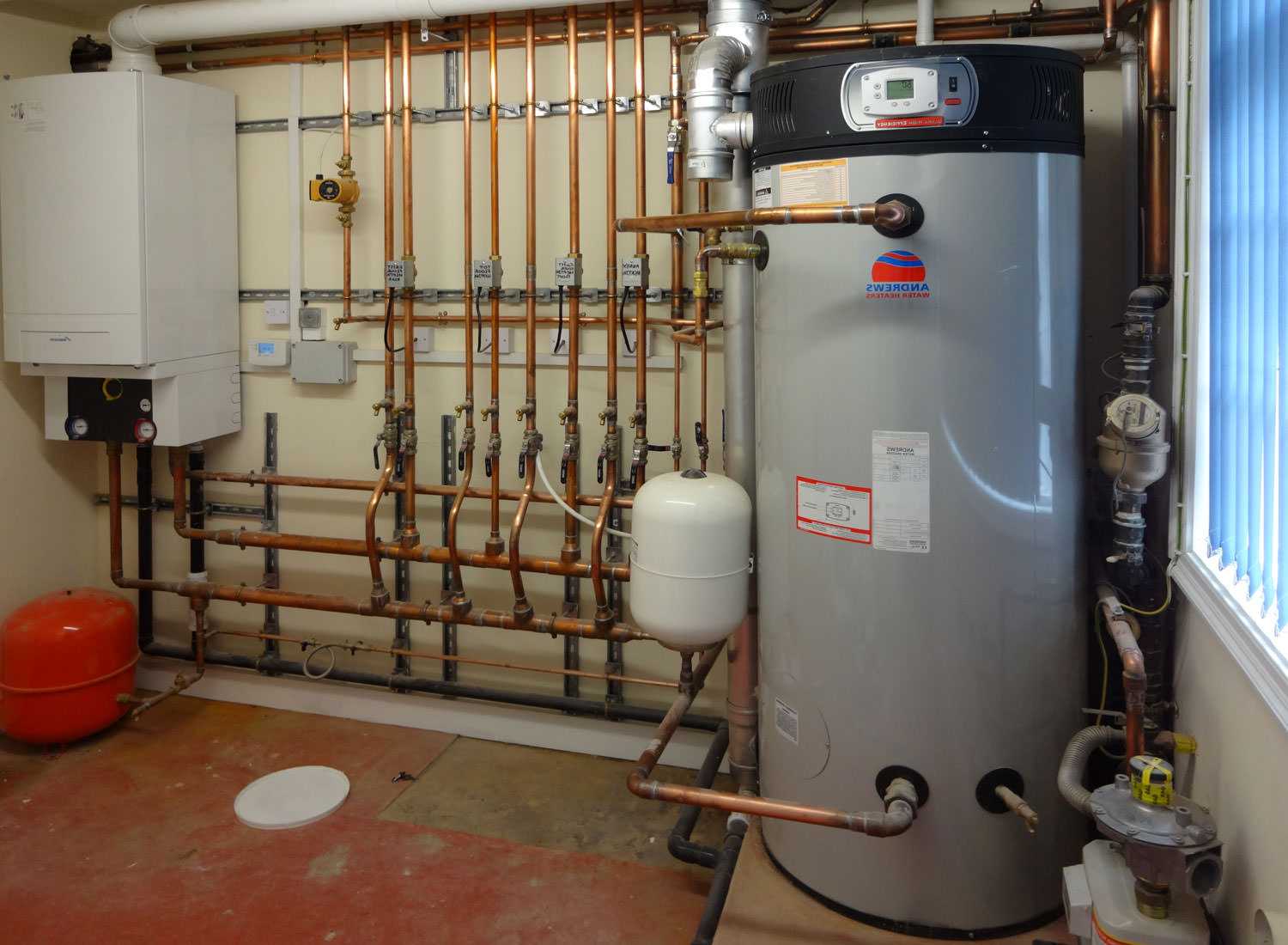

Водонагреватель в системе

Соединение котла с теплоаккумулятором осуществляется через трехходовой клапан. Он частично направляет горячую воду в трубы отопительной системы, добавляя в нее холодную из вторичного контура. Избытки горячей жидкости отправляет в бак. Горячая вода в теплоаккумуляторе постепенно остывает. После охлаждения до нужной температуры, она попадает в систему отопления пола.

Установка теплового аккумулятора решает несколько задач:

  • уберегает от перегрева;
  • аккумулирует тепло, повышая КПД системы отопления;
  • обеспечивает равномерную температуру воды при скачках интенсивности горения топлива.

Котел для теплого пола выбирается по мощности. Она должна обеспечивать нагрев имеющегося в трубах объема воды. Систему подключения по возможности надо ставить с теплоаккумулятором.

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Типичные ошибки при монтаже

Иногда при установке теплого водяного контура предполагают использовать центральное отопление. Данные расчеты совершенно недопустимы, так как в радиаторах температура значительно превышает требуемые показатели для системы обогрева пола, и такое подключение может нанести серьезный вред трубопроводу. При этом в квартирах без особого разрешения монтаж в общую отопительную систему запрещен.

Нередко при установке водяного обогрева пола без смесительного узла наблюдаются сбои в рабочем процессе оборудования или система не эффективно функционирует в помещении. Такие нарушения возникают при допущении некоторых ошибок во время монтажных работ:

  1. Укладка была произведена на достаточно неровную поверхность. При установке пола допускаются перепады, не превышающие пяти миллиметров.
  2. Неправильно подобранный фольгированный утеплитель. Для теплоизоляции половой основы оптимальным вариантом является вспененный полистирол. После расположения материала на всей площади пола обязательно необходимо скрепить все стыки малярным скотчем.
  3. Мощность насоса не соответствует размеру системы. Чтобы повысить продуктивность рабочего процесса теплого пола без коллекторной группы следует приобретать циркуляционные устройства с высокой мощностью.
  4. Стяжка системы обогрева выполнена в несоответствии с необходимыми техническими требованиями. При бетонной заливке иногда уклоняются от установки демпферной ленты. Такой недочет часто становится причиной образования трещин в цементном покрытии, что приводит к тепловым потерям. Также причиной разрушения стяжки может стать включение системы раньше требуемого срока. После заливки пола раствором следует выждать не менее тридцати дней для полного застывания бетона.

При правильной установке отопительная система должна обогревать не менее 70 процентов пространства в помещении. Поэтому перед монтажом оборудования следует правильно выполнить все расчеты и наметить схему укладки.

Монтаж теплого пола без смесительного узла имеет несколько основных достоинств – простота укладки и подключения, а также снижение затрат за счет отсутствия дополнительного оборудования. Но при этом следует учитывать, что эффективность данной схемы в несколько раз ниже, чем при использовании коллектора. Но если особых запросов к обогреву помещения нет, то можно значительно сэкономить, выполнив установку водяного обогрева пола без смесительной системы.
