Полезные советы по корончатому сверлению

Особенности сверления коронками с твердосплавными зубьями

Сверлильные коронки с твердосплавными зубьями можно применять на портативных и стационарных станках. Они превосходно сверлят хромникелевую сталь и обычную сталь. Твердосплавные сверлильные коронки устойчивы к перегревам, они разработаны специально для высокоскоростного сверления.

При использовании сверлильных коронок с твердосплавными зубьями выполняйте следующие рекомендации:

• Не используются при включенной механической подаче при сверлении на стационарных станках.
• Не используются с включенной функцией удара при сверлении перфораторами SDS+.
• Нельзя наклонять коронку по отношению к материалу в процессе сверления
• Всегда используйте смазочно-охлаждающие жидкости
• Работайте только в защитных очках

Инструкция по применению

Накерните точку будущего отверстия. Установите центровочное сверло в отмеченную точку сверления.

В течение процесса сверления используйте небольшое давление пока центрирующее сверло не пройдет насквозь. Не давите слишком сильно чтобы избежать повреждений (когда центрирующее сверло пройдет насквозь). Не наклоняйте коронку

Советы

Наденьте пластиковую или металлическу трубочку на центрирующее сверло; насадка должна быть длиннее сверлильной коронки.

Когда сверло пройдет насквозь, трубочка упрется в поверхность и зубья не ударятся о материал.

Далее Вы можете сверлить без насадки.

Когда вы сверлите листовое железо: оставьте свободное место под листом металла так, чтобы коронка могла пройти насквозь.

Когда вы сверлите трубы: сверлите только хорошо закрепленную трубу.

Стандартные значения скорости

Для маломощных станков с сильным снижением скорости значения должны быть увеличены приблизительно на 30% (или уменьшите нагрузку). Если нет постоянного контакта зубьев коронки с высверливаемым материалом (например при сверлении труб или профлиста), скорость сверления может быть увеличена относительно стандартных значений. После того как все зубья коронки будут касаться плоскости сверления, скорость снова должна быть уменьшена.

Если скорость слишком низкая, плавность вращения уменьшается, это может привести к поломке зубьев.

Удаление стружки

Легким поднятием и быстрым вращением сверлильной коронки удаляйте стружку из высверливаемого отверстия. Это обеспечивает лучшую подачу смазочно–охлаждающих веществ, что продлевает срок жизни инструмента

Это очень важно особенно когда вы сверлите толстые материалы (до 20 мм) сверхпрочными сверлильными коронками, например Карнаш арт. 20.1130

Инструкция по применению на ручной дрели

Чем больше диаметр сверлильной коронки, тем больше вероятность несчастного случая. Мы рекомендуем использовать для ручной дрели коронки диаметром не больше 35 мм. Для сверления больших диаметров используйте стационарные станки.

Где применяются?

Свёрла данного типа можно применять на оборудовании с небольшой мощностью. Например, использование магнитного станка, мощность которого варьируется от 800 до 1000 кВт. Если применить на нём кольцевое сверло, то можно получить отверстие диаметром от 30 до 35 мм. Если в этих же условиях использовать спиральное сверло, то при той же мощности отверстие будет намного меньше.

В работе с такими свёрлами не требуется больших физических усилий и особой подготовки, а точность и качество обработанных поверхностей будет намного выше, так как снижается шероховатость отверстия. Есть возможность проделывать отверстия внахлёст. Во время работы получаются только сквозные отверстия.

Во время работы сверла издают минимум шума. С их помощью в комплексе с другими инструментами можно:

• исполнять многоинструментальную обработку;
• получать отверстия в бетонных и каменных конструкциях, в керамической плитке и природном камне;
• выполнять горизонтальное бурение для прокладки инженерных коммуникаций.

Рекомендации по выбору

Выбирая сверла по металлу, вы должны точно знать, для решения каких технологических задач они будут использоваться, а также учитывать характеристики материала, в котором необходимо выполнить отверстие

Чтобы подобрать инструмент, который будет соответствовать поставленным целям, необходимо также обращать внимание на следующие его параметры:

1. цвет поверхности;
2. качество заточки и симметричность конструктивных элементов;
3. рабочий диаметр;
4. соответствие формы типовым параметрам;
5. характеристики материала изготовления;
6. назначение и функциональные возможности;
7. репутация производителя.

Так, если необходимо просверлить в изделии из металла отверстие большого диаметра, для чего используются мощные низкооборотистые дрели, потребуется инструмент, который может быть использован в комплекте с ними.

О чем говорит цвет поверхности сверла

Цвет, который имеет поверхность сверла по металлу, – это параметр, по которому можно судить о качестве представленного инструмента. Так, различные цвета сверл по металлу означают следующее.

Серый

Этот цвет имеет поверхность сверл, отличающихся самым невысоким качеством и, соответственно, самой низкой стоимостью. Инструменты с поверхностью такого цвета не подвергаются никакой дополнительной обработке, которая бы могла увеличить их твердость, устойчивость к деформации и сгоранию. Следует иметь в виду, что при сверлении твердого металла их может не хватить даже на одно отверстие.

Самые недорогие сверла по металлу

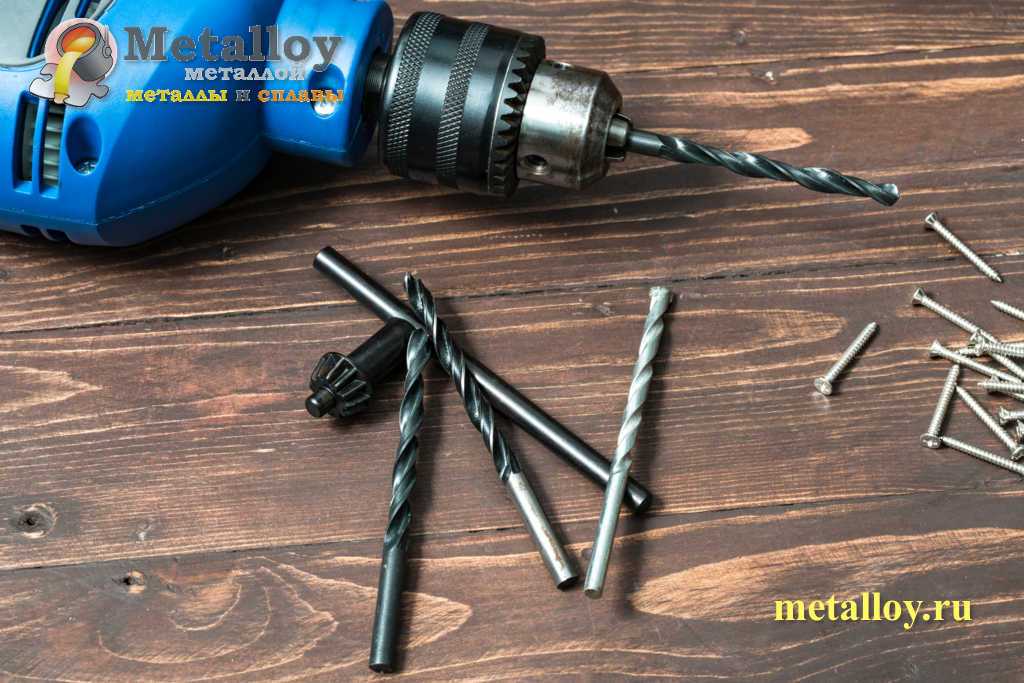

Черный

Такой цвет поверхность сверла приобретает в том случае, если его обрабатывают перегретым паром. В результате такой обработки повышаются прочность и износостойкость инструмента, и, как следствие, увеличивается ресурс его использования. Стоимость таких изделий несколько выше, чем серых, но вполне доступна для большинства потребителей.

Сверла с хорошим сочетанием цена-качество

Светло-золотистый

Данный цвет означает, что сверло после изготовления прошло процедуру отпуска. Такая термическая обработка позволяет не только устранить остаточные напряжения во внутренней структуре инструмента, но и улучшить его прочностные характеристики. Даже на фото такое сверло выглядит презентабельно и сразу внушает доверие к качеству своего исполнения.

Это сверло изготовлено из быстрорежущей инструментально стали высокого качества

Ярко-золотистый

Это цвет лучших сверл по металлу, в материале изготовления которых присутствует титан. За счет содержания данного элемента в составе стали, из которой сделаны сверла, при их использовании снижается уровень трения, что положительно сказывается на продолжительности их эффективной эксплуатации. Естественно, сверла с поверхностью ярко-золотистого цвета отличаются достаточно высокой стоимостью.

Конусное титановое сверло HSS с диапазоном сверления 4-20 мм

При выборе сверл определенного типа следует исходить из того, насколько часто придется ими пользоваться для работ по металлу. Надо также учитывать требования к точности и качеству отверстий, которые необходимо создать в металлическом изделии.

Приобретение более дешевого инструмента приведет к тому, что менять его придется достаточно часто, и это сведет на нет первоначальную экономию. Выбирать более доступные по стоимости типы сверл, поверхность которых окрашена в черный или светло-золотистый цвет, целесообразно в тех случаях, когда требуется выполнить разовые работы, связанные со сверлением металла.

Классификация по размерам

Современные производители выпускают сверла для работ по металлу в широком диапазоне рабочих размеров. Для того чтобы потребителю было легче разобраться в таком разнообразии, соответствующий нормативный документ (ГОСТ) предусматривает разделение сверл по металлу на различные типы по размерам. Так, выделяют следующие категории инструментов:

• короткой серии, длина которых находится в интервале 20–131 мм, а диаметр – 0,3–20 мм;
• удлиненные, диаметр которых, как и у коротких, находится в диапазоне 0,3–20 мм, а длина составляет 19–205 мм;
• длинной серии, длина которых может находиться в диапазоне 56–254 мм, а диаметр – 1–20 мм.

Подготовительный этап и необходимые инструменты

Непосредственно перед началом работы необходимо подготовить поверхность заготовки, на которой будет изготавливаться отверстие. При этом с детали удаляются заусенцы в данном случае используют наждачную бумагу, а также маслянистые и жирные пятна. В результате мастер добьется нормального отведения тепла с места сверления.

При резком охлаждении нагретых участков происходит отбеливание металла, такое явление происходит в результате структурного строения материала. Отбеленная область характеризуется низкой прочностью, а также хрупкостью. Механические нагрузки могут привести к дефектам металлической заготовки.

На крупных промышленных предприятиях для охлаждения заготовки и инструмента применяются эмульсии. В составе они содержат сульфированные и хлорированные масла, в некоторых случаях применяют керосиновый раствор. Благодаря данной жидкости удается избежать изменения в структуре металла. Для станков одним из условия считается плавное изменение частоты вращения шпинделя, а также плавность опускания сверла в заготовку.

В условиях частной мастерской применяют электрические дрели с возможностью регулировки вращения. Приводные двигатели необходимо подбирать высокой мощности, при этом мастер получит отверстия больших диаметров. Для предотвращения поломки сверла, а также сохранения точности обработки используют механизм крепления заготовки и станка.

Инструмент для сверления

Для чего применяются

Корончатые сверла широко используются для получения сквозных отверстий в листовых металлах, древесине, пластиках, гипсокартоне, фанере, ДСП. Простая технология сверления больших диаметров, при минимально возможном приложении силы, сделало эти сверла незаменимым инструментом не только для вышеперечисленных материалов, но и других видов работ. Буры специального назначения применяют для:

• получения отверстий правильной формы в бетонных и каменных строительных конструкциях;
• сверления керамической плитки, природного камня, листового стекла и других хрупких материалов;
• горизонтального бурения при прокладке инженерных коммуникаций;
• изготовления плоских кругов и цилиндрических заготовок без токарной обработки.

Для этого в отдельных случаях конструкция сверла (бура) предусматривает удлинение его рабочей части путем добавления соответствующих вставок.

Для работы с бетоном используются только корончатые сверла с алмазным напылением или напайками. Здесь существует 2 группы:

С1 – коронка выдерживает нагрузки при работе до 5 МПа.

С2 – коронка выдерживает нагрузки при работе до 2.5 МПа.

Исходя из имеющегося у вас оборудования стоит и выбирать саму группу коронки.

Советы по выбору

Классический спиральный тип сверл с добавкой кобальта производится редко. Но если такие изделия и есть, то конструкционной основой для них выступает сталь марки HSS. Подобное вещество отлично прорезает металл. В результате становится возможно сделать прочные и долго служащие буравчики. При использовании сверл с конической (ступенчатой) геометрией режущей поверхности можно легче пробить отверстие в тонком металлическом слое.

Помогут они также и при корректировке дефектов, оставленных прочим режущим инструментом. Выбор конкретного варианта ступенчатых сверл определяется видом металла. Для плотных заготовок оптимально подойдет инструмент золотистого цвета. В бытовых условиях он применяется довольно редко.

Иное дело — корончатое сверло (оно же кольцевая фреза). Такое режущее приспособление по форме напоминает цилиндр. Резку выполняет один из краев. Расход энергии при использовании подобных инструментов многократно меньше, чем в других случаях. Причина проста: площадь касания сравнительно невелика. Корончатое сверло поможет пробить крупное отверстие. Но это преимущество не единственное: качество обработки краев выше, чем при использовании спиральных модификаций.

Перовые плоские сверла имеют сменяющуюся рабочую кромку. С их помощью получается пробить безупречные по размерам и гладкости отверстия. Многие мастера используют именно перовые конструкции вместо спиральных, при этом они стоят сравнительно недорого.

Чаще всего кобальтовое сверло относится к типу Р6М5К5. Популярна и марка Р9К15 — в ней содержится 15% кобальта. Импортные изделия того же типа обозначаются как HSS-E. Необходимо учитывать и размерный ряд конструкций. Основная градация такова:

• короткий тип (длина от 2 до 13,1 см при сечении 0,03-2 см);
• удлиненный тип (1,9-20,5 см и 0,03-2 см соответственно);
• полноценно длинные сверла (5,6-25,4 см и 0,1-2 см).

Производя сверлильную работу, надо ориентироваться на глубину проходки металла. Во многих бытовых ситуациях вполне достаточно толщины 14 мм. Другие популярные размеры — 6,7х109, 4х75х43, 5х86х52 мм

Дополнительно при выборе модификации сверла необходимо обращать внимание на ассортимент ведущих поставщиков, таких как:

• Bosch;
• «Зубр»;
• раритетные марки из СССР (встречаются редко, но отличаются зато изумительными параметрами).

Выбираем сверла по металлу в зависимости от их вида и назначения

Выбирая сверло по металлу, мастер, в первую очередь, смотрит на его вид.

Спиральные сверла

Самый популярный вид. Эти простые дешевые сверла предназначены для проделывания глухих и сквозных отверстий определенных диаметров. Рабочая часть представляет собой цилиндрический стержень с двумя режущими кромками. Канавки служат для отвода стружки.

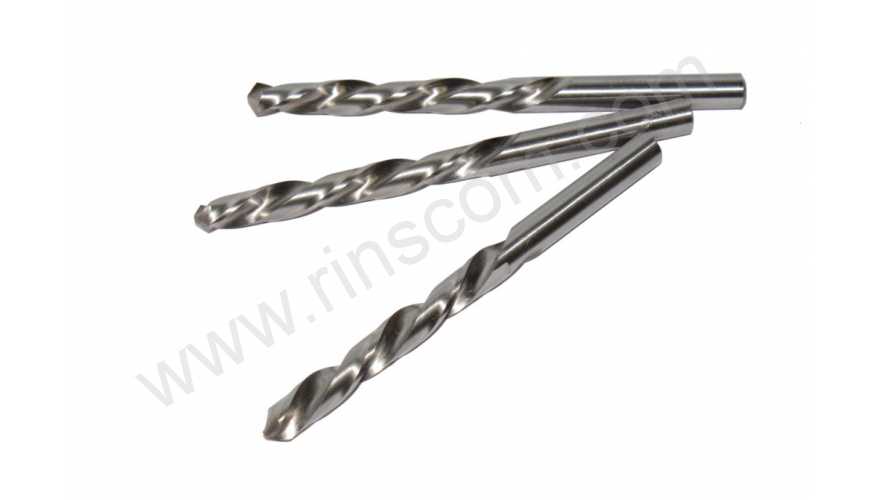

Фотография №1: спиральные сверла по металлу

Конусные сверла

Рабочие части имеют форму конусов. В быту такие сверла по металлу применяют редко. Они лучше всего подходят для специальных станков и двуручных дрелей. С их помощью проделывают отверстия с диаметрами от 6 до 60 мм.

Фотография №2: конусное сверло по металлу

Как выбрать ступенчатое сверло по металлу

Конические ступенчатые сверла по металлу лучше всего подходят для проделывания отверстий в тонких листах. Выглядят эти инструменты так.

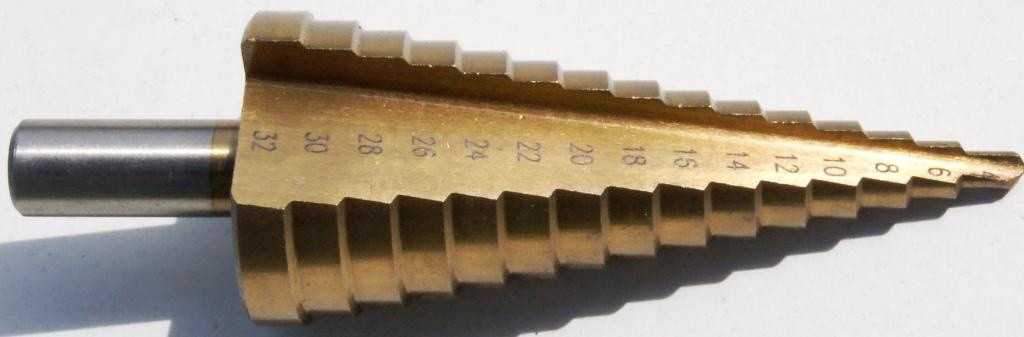

Фотография №3: ступенчатое сверло по металлу

Как видите, при проделывании отверстий различных диаметров в тонколистовом металле инструмент не нужно менять.

Центровочные сверла по металлу

Центровочные сверла по металлу предназначены для проделывания в заготовках центровочных отверстий. Они необходимы для фиксации изделий на различных специальных станках.

Фотография №4: центровочные сверла по металлу

Левосторонние сверла

Левосторонние сверла по металлу специально предназначены для высверливания болтов и винтов со сломанными головками. С помощью обычных сверл сделать это не получится. Болт или винт будет прокручиваться.

Фотография №5: левостороннее сверло по металлу

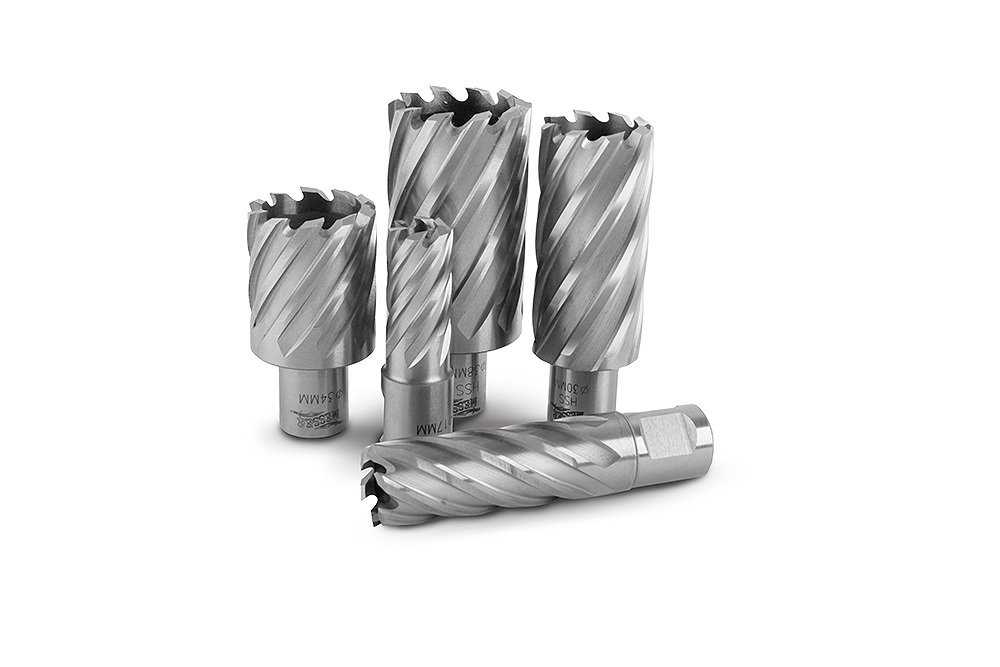

Корончатые сверла по металлу

Корончатые сверла или кольцевые фрезы применяют для быстрого просверливания в металлических заготовках отверстий больших диаметров (от 15 до 100 мм). Принцип работы таких инструментов основан на корончатом фрезеровании. На него тратится в 4–12 раз меньше энергии, чем при использовании обычных сверл.

Фотография №6: корончатые сверла по металлу

Такие сверла предназначены для установки на сверлильные, фрезерные и токарные станки. Для ручной работы используют специальные инструменты с зажимами типа QuickIN Plus.

Перовые сборные сверла

Перовые сборные сверла отлично подходят для обработки чугуна, конструкционной стали и твердых поковок. С помощью этих инструментов проделывают фасонные и ступенчатые отверстия больших диаметров. Перовые сборные сверла состоят из державок, к которым крепят пятигранные режущие пластины различных размеров. Для отвода стружки на них имеются специальные канавки.

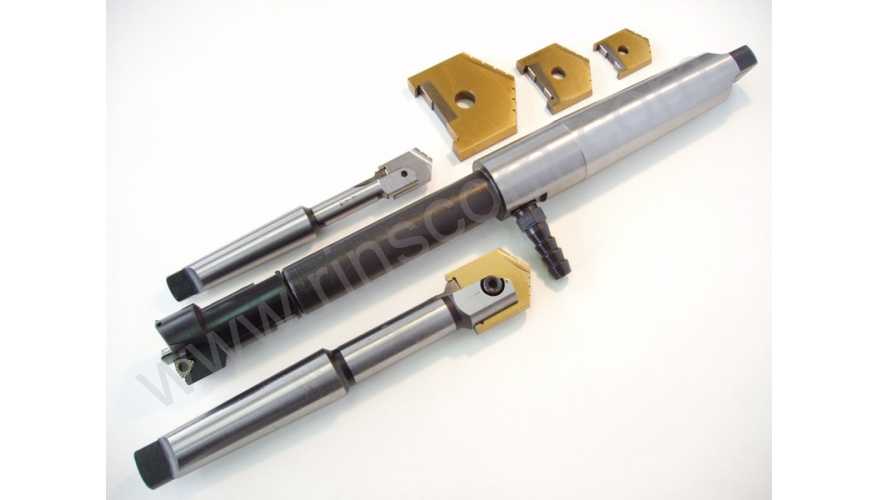

Фотография №7: сборные перовые сверла с пластинами

Твердосплавные сверла

Твердосплавные сверла изготовлены с применением особо прочных материалов. Существуют следующие разновидности таких инструментов.

1. Монолитные.
2. Сварные.
3. Со специальными пластинами.

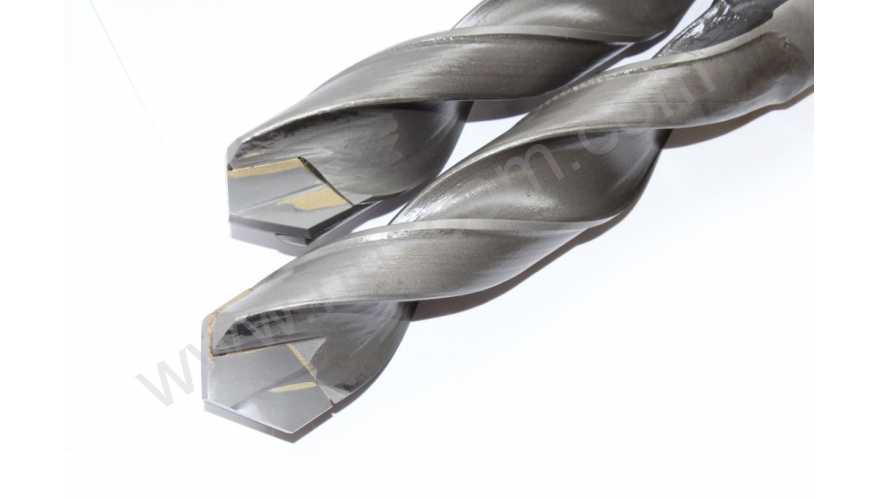

Фотография №8: твердосплавные сверла с пластинами

Такие инструменты покупают для обработки заготовок из жаропрочных сталей и сплавов титана.
Далее расскажем, как выбрать качественное спиральное сверло по металлу.

Критерии выбора

Чтобы выбрать насадку для сверления изделий из металла, нужно обратить внимание на ряд факторов:

1. Максимальный диаметр.
2. Длина хвостовика.
3. Наличие центровочного стержня.
4. Количество зубьев.
5. Наличие алмазного напыления.
6. Металл, используемый для изготовления оснастки.
7. Максимальная глубина сверления.

Если сверло будет использовать активно, нельзя экономить на его стоимости. Качественная оснастка стоит не дешево, однако, она выдержит серьёзные эксплуатационные нагрузки.

Корончатые сверла по металлу используются для изготовления отверстий большого диаметра. Они изготавливаются из твердых сплавов металлов. Перед покупкой нужно научиться читать маркировку, чтобы купить качественную оснастку.

Виды коронок по металлу

Кольцевые сверла по металлу представляют собой полый толстостенный цилиндр с острыми режущими зубьями на наружном торце. По внешней стенке инструмента нанесены винтовые канавки, предназначенные для отвода металлической стружки из зоны сверления. Сверла больших диаметров и предназначенные для работы на сверлильных станках имеют более сложную конструкцию. Корончатое сверло применяется для сверления как небольших отверстий с диаметром от 12 миллиметров, так и отверстий со значением диаметра 200 миллиметров и более. Существует много различных классификаций сверл в зависимости от определяющего параметра.

По типу инструмента или станка, для установки на который предназначено сверло, их делят на следующие категории:

• Коронки для установки на дрели – имеют цилиндрический или шестигранный хвостовик, предназначены для обработки листового или толстостенного металла, обычно ограничиваются диаметром до 50-65 миллиметров.
• Сверла для работы на магнитных сверлильных станках, имеют соответствующий тип хвостовика, отличаются повышенными показателями прочности.
• Коронки для установки на обычные сверлильные станки имеют стандартную конструкцию и различаются по типу хвостовиков.

В зависимости от конструкции и материала изготовления коронки для сверления металла разделяют на такие виды:

Инструмент, изготовленный из быстрорежущей инструментальной стали, не имеет дополнительных наплавок на рабочей части либо упрочняющего покрытия, режущие свойства достигаются за счет прочностных характеристик металла и определенной заточки зубьев

Такие коронки поддаются повторному затачиванию, но важно сохранить первоначальный угол профиля зуба.
Коронки, изготовленные из сталей с невысокими прочностными характеристиками, но имеющие на режущей кромке твердосплавные наплавки. Их минусом является нецелесообразность повторной заточки зуба

Сверла больших диаметров будут дешевле, чем из быстрорежущей стали аналогичного диаметра.

Особенности выбора

Для выбора коронки по металлу необходимо в первую очередь учитывать все производственные задачи, для которых приобретается это сверло. Необходимо знать, какую вы хотите получить глубину и диаметр отверстия, а также к какому виду металла или другого твёрдого материала будет оно использоваться. На каждом сверле есть серия, которая указывает, для какого типа дрели предназначена именно это сверло. Учитывайте материал изготовления насадки и степень шероховатости, а также способы центровки.

Если вы планируете пользоваться инструментом длительное время, то лучше не экономить, а выбрать сверло от проверенного производителя с хорошими техническими характеристиками. Недорогие сверла отличаются хорошей упругостью, предназначены для сверления отверстий диаметром 35 мм в изделиях, которые имеют невысокую плотность.
