Как врезать дверные петли - виды и способы монтажа

Виды петель и советы по их приобретению

Прежде чем приступать к монтажным мероприятиям, стоит рассмотреть, какие еще существуют накладные петли-бабочки и сравнить их технические характеристики. Стоит знать, что петли выпускаются без притвора и с притвором. Второй вариант также оснащен ступенькой, которая удобно ложится под притвор. Если проводить сравнение на основе массы изделия, то нужно выделить, что латунные петли или из нержавеющей стали более тяжелые и надежные.

Покупателю необходимо обращать внимание на количество подшипников, которые встроены в петлю. Чем их больше – тем лучше

Немало важный фактор – внешний вид. Стоит взять пертлю в руки и рассмотреть со всех сторон. Фурнитура должна производить положительное впечатление. Если смотреть в горизонтальной плоскости, то следует проверить наличие люфта. Если он есть — значит деталь бракованная и долго не прослужит.

Инструменты необходимые для врезки

Хорошо если будет еще несколько дополнительных инструментов, которые могут понадобиться в ходе работы. Это могут быть напильники, набор сверл, метчик, чтобы нарезать резьбу.

Для сборки дверного фиксатора (замка) потребуется подготовить все необходимые материалы и компоненты. К ним относятся:

Две ручки. Можно отдать предпочтение любой форме (круглые, г-образные и другие типы).
Крепежные элементы (винты для соединения цилиндровых механизмов).
Цилиндровые механизм, дополненный пружинкой.
Ригели.
Две розетки для скрытия цилиндрового устройства.
Измерительный прибор (например, рулетка).
Ручка, фломастер или карандаш для нанесения отметок.
Дрель.
Канцелярский нож.
Малярный скотч.
Стамеска (размер на 0,1 и 0,2 сантиметра).
Сверла (перьевое на 2,3 сантиметра, обычное на 0,2 см).
Коронка (габариты зависят от показателя толщины дверного полотна). Чаще всего используются 5 или 5,4 сантиметра.
Молоток.

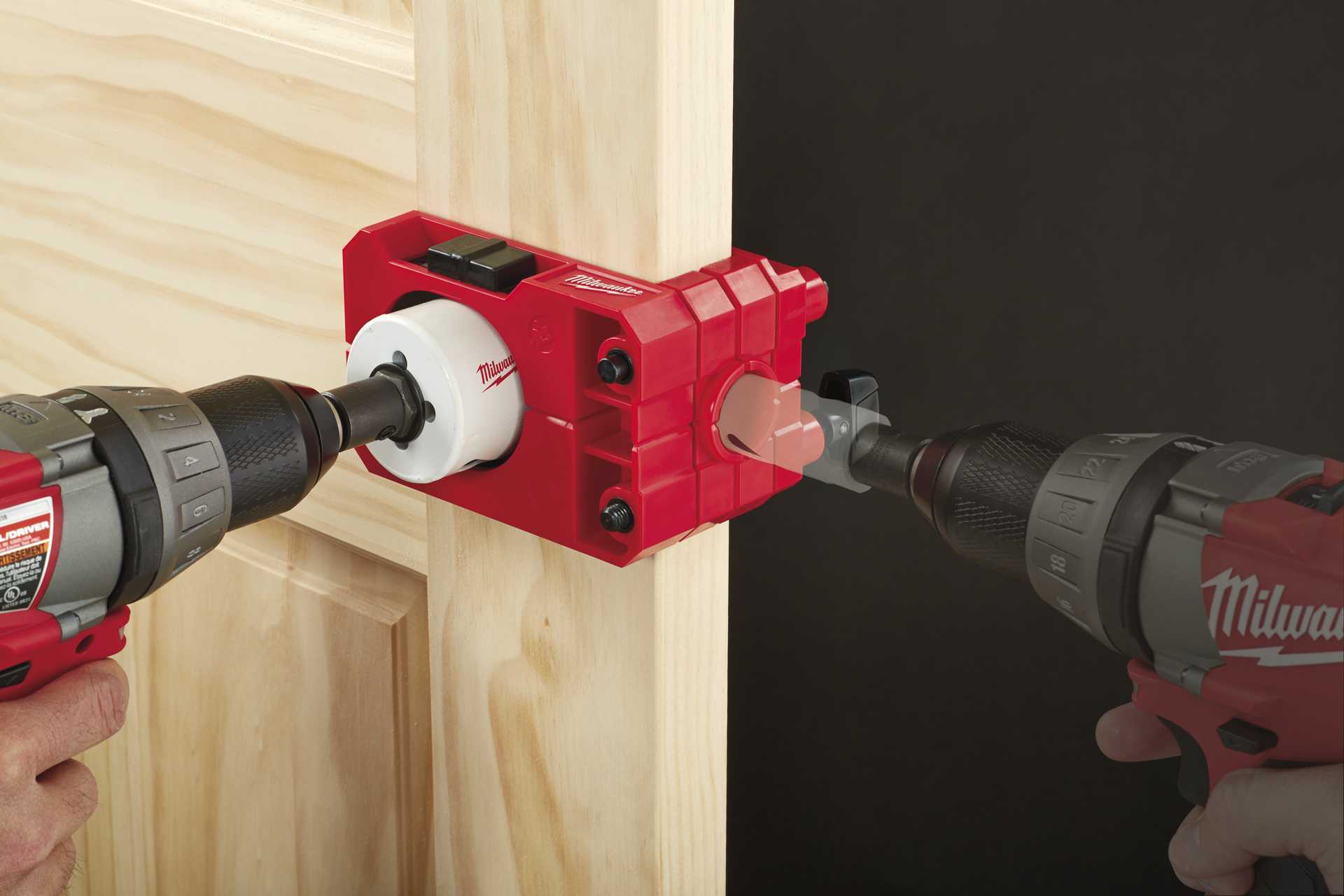

Для удобства и можно воспользоваться специальным инструментом для врезки замка.

Это список инструментов обязательный для качественного выполнения врезки дверного замка. При отсутствии определенных компонентов, потребуется их приобрести или взять в аренду на некоторое время.

Чтобы было удобно работать и не было необходимости постоянно отвлекаться на то чтобы придержать дверь, то лучше закрепить дверное полотно.

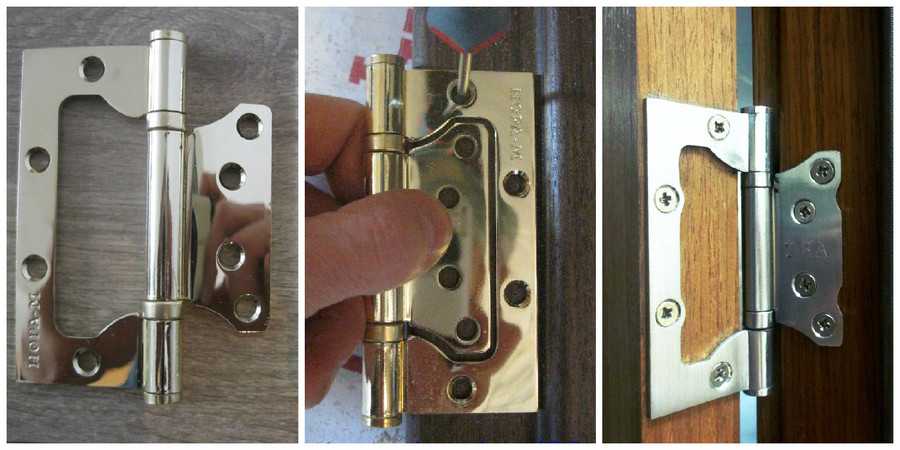

Петля-бабочка с притвором

Петли бабочки для межкомнатных дверей, которые оснащены притворами, более надежны. Об этом сообщают многочисленные отзывы мастеров. Данные петли имеют несколько вариаций. Они бывают:

Левые;
Правые;
Универсальные.

Последняя из перечисленных может крепиться на любую дверь, а с другими все сложнее. Чтобы понять, какую петлю выбрать, нужно стать лицом к дверному проему: если изделие должно крепиться по левую руку, то нужно покупать «правые» бабочки, а если на правую, то «левые».

Чаще всего петли изготавливаются из латуни или стали. Нерадивые продавцы могут уверять, что их товар очень надежный, но не стоит верить на слова. Стоит выбирать петлю с напылением, которое дополнительно будет защищать предмет от коррозии.

Виды замков для межкомнатных дверей

Перед выбором замка необходимо ознакомиться с его видами

При покупке механизма особое внимание уделяют цвету и дизайну. Фурнитура должна гармонировать с интерьером и сочетаться с мебелью

Врезные запорные механизмы подразделяются на такие виды:

с защелкой;
с фиксатором;
с ключом;
электромагнитные.

Фурнитуру перед покупкой внимательно осматривают и изучают на наличие брака.

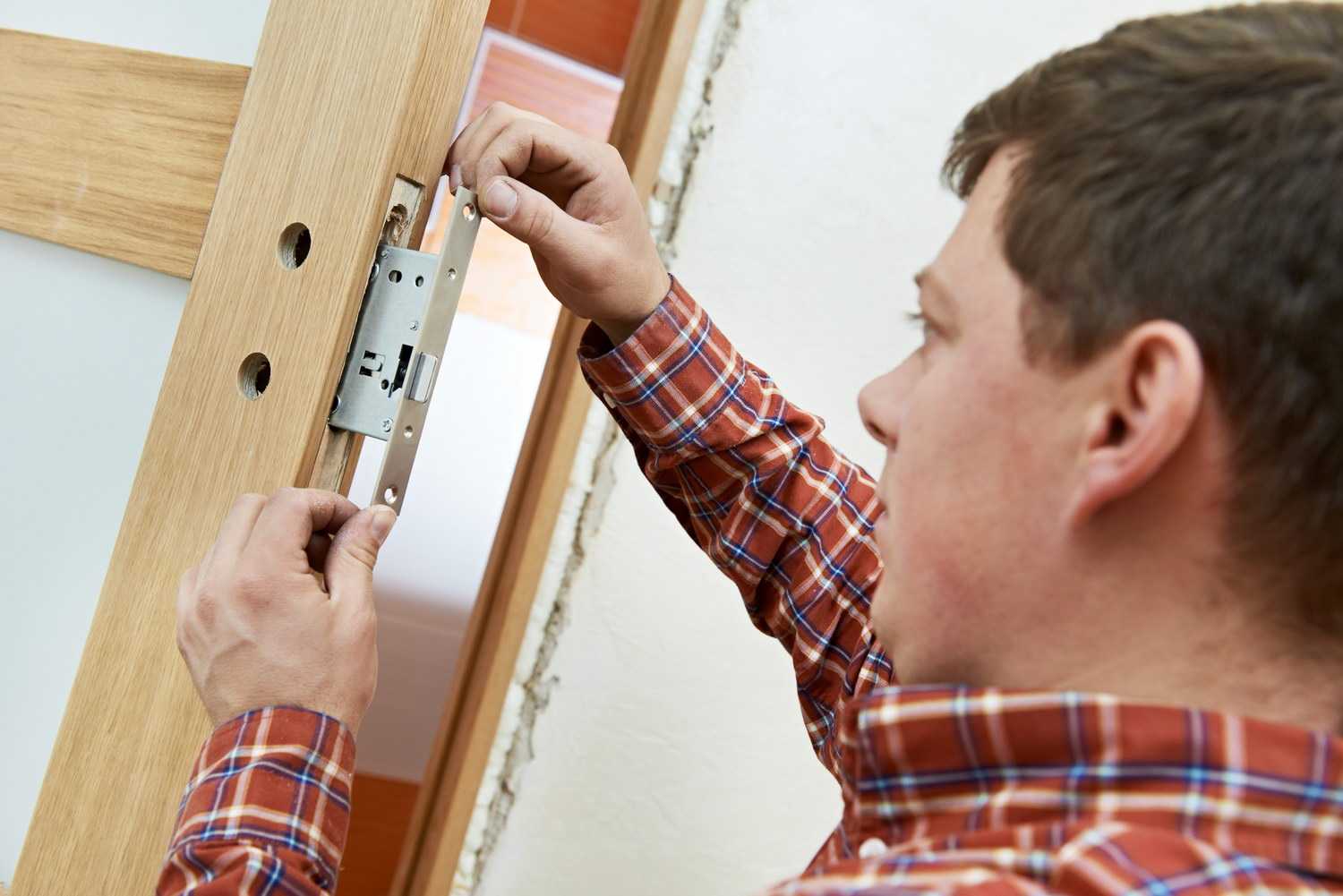

Установка замка в межкомнатную дверь происходит следующим образом:

Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
Отмечаем параметры опорной пластины и выбираем ровную площадку.
Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
Закрепляют саморезами механизм защелки.
Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
Вставляют декоративную планку, закрепляют на стержне.
Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

Подготовьте необходимые составляющие части механизма.
В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
В процессе установки замка межкомнатная дверь должна быть закрытой.
По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
Снимите стикер.
Отсоедините защитную крышку от электромагнитного запора.
Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
Саморезами зафиксируйте планку.
Присоедините питающий провод через технологическое отверстие.
Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
Установите защитную крышку.
Фиксирующие шпонки необходимо вставить в ответную планку.
Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

Нюансы выбора

В случае, если вы не хотите самостоятельно изготавливать петли для навесного замка, можно приобрести готовый набор скобяных изделий

Чтобы выбрать качественный товар, специалисты рекомендуют обратить внимание на следующие важные особенности:

Качественные проушины содержат в стальном сплаве компоненты бора. Такая сверхпрочная сталь препятствует разрушению изделия при нанесении ударов и в значительной мере осложняет процесс спиливания петель. Если при сильном нажатии вы хотя бы немного сможете изогнуть петлю, это будет говорить о том, что перед вами низкокачественное скобяное изделие и покупать его не рекомендуется.
Для большинства навесных конструкций замков оптимальным вариантом толщины петель будет 4-5 мм. Если предстоит запирать толстые и массивные тяжеловесные ворота, то толщина проушин для навесного большого замка должна быть еще больше. Например, можно состыковать 2 проушины вместе с помощью сварки. Тогда для монтажа потребуется приобрести 4 одинаковые петли.
Петли нужно выбирать такой длины, чтобы была возможность завести область их крепления на внутреннюю сторону двери, так как монтаж на торцевую часть двери считается довольно ненадежным вариантом.
Подбирая проушины для навесной модели замка, выбирайте такой вариант, чтобы дужка легко входила в отверстие, но, когда замок будет закрыт, зазор между ним и петлей был бы минимальным. Такой вариант значительно осложняет процесс взлома.
У качественной петли должна быть достаточно большая площадка крепления. Эта площадка используется для закрепления с помощью сварки или вкручивающимися метизами.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Как правильно самостоятельно ставить петли бабочки на двери

Для тех, кто не знает, как врезать петли в межкомнатную дверь поясним, что процесс этот состоит из следующих этапов:

нанесение на поверхность дверного полотна, а также на поверхность дверной коробки специальной разметки под петли;
сверление при помощи дрели отверстий под петли в заранее отмеченных местах;
проверка плотности примыкания двери;
проверка работоспособности двери.

От того как закрепить дверную коробку и установить петли бабочки на межкомнатную дверь будет непосредственно зависеть срок их эксплуатации. Цветовая гамма является не такой уж и широкой. Чаще всего встречаются имитации различных металлов. В частности, меди, золота, бронзы, или же никеля. Дверные петли бабочки могут быть как матовыми, так и глянцевыми.

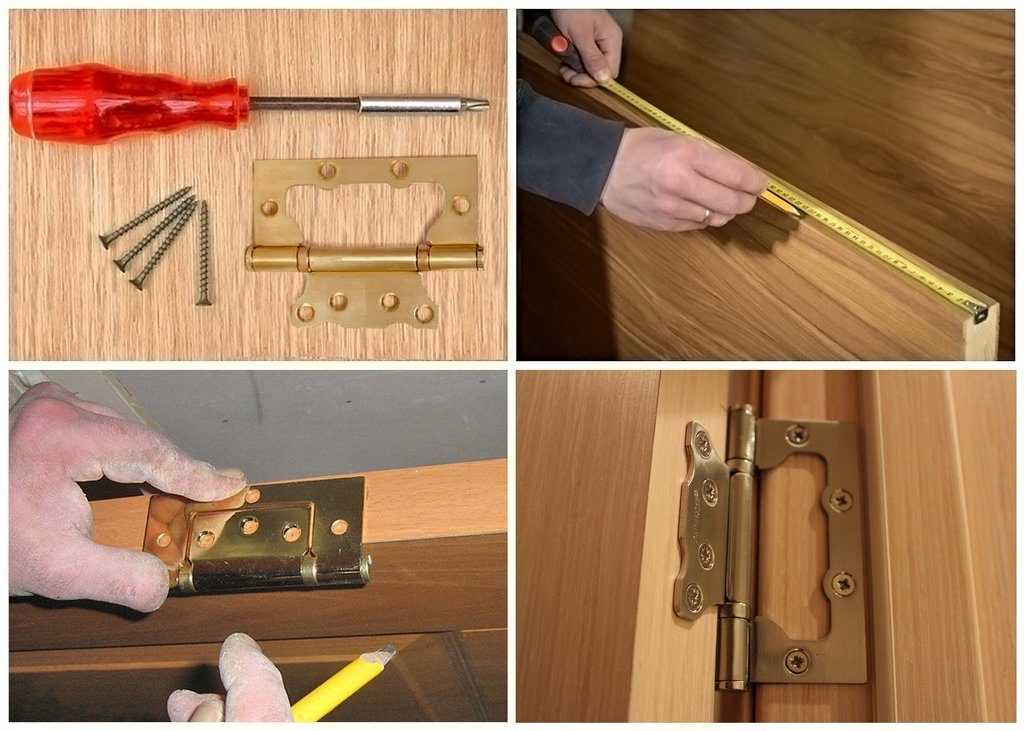

Для тех, кто не знает, как установить петли на межкомнатную дверь приводим подробную инструкцию.

Нанесите на поверхность дверного полотна и на поверхность дверной коробки разметку;

Установите поворотную ось, которая является основным элементом конструкции и которая обеспечивает функционирование всего механизма.
Отмерить от верхнего и нижнего края двери по 20 см.

Производим разметку

Установите петлю по метке.
Прикрепите пластины при помощи саморезов.

Осуществляем крепление петли к коробке:

вставить в короб полотно, таким же образом отметить маркером нахождение другой части петли на внешней границе;
приложить к месту одну часть бабочки, обвести маркером точки для отверстий;
аккуратно просверлить отверстия, приложить изделие к месту и выполнить крепление шурупами;
петлю отвинтить от торца, затем приложить к внешнему участку, шилом наметить места для отверстий;
сделать отверстия и закрепить петли саморезами, сначала присоединив внутреннюю часть петли, а затем приложить к коробу внешнюю сторону.

Данная конструкция подходит практически для любых видов дверного полотна, за исключением, пожалуй, тяжелых массивных дубовых дверей. Петли для увесистых дверей немного отличаются от простых обычных, имеют большую толщину полки и с встроенными бронзовыми втулками.

Для большей наглядности рекомендуем посмотреть подборку видео по установки петель бабочка.

Видео:

Решение возможные проблемы при установке

Поскольку идеальная установка этого вида крепежа возможна только при идеально ровном дверном полотне (что встречается нечасто), возможно возникновение в процессе работы некоторых недочетов: некритичных, но требующих, тем не менее, исправления. Расскажем, как можно исправить возможные дефекты, появившиеся в процессе установки.

Важно правильно установить зазор между дверью и коробкой

Наиболее часто встречающейся проблемой при монтаже петлей-бабочек является зазор между пластиной петли и дверной коробкой. Если подобный дефект имеется, это означает, что дверь не сможет плотно закрываться, что со временем приведет к расшатыванию конструкции и затиранию порога. Решает данную проблему небольшого размера прокладка из картона, щепы, резинки (может подойти даже спичка). Наличие подобной прокладки немного ухудшит качество установки, однако, проблему зазора благополучно решит. Если вас не устраивает тот факт, что пластинки петлей-бабочек смыкаются слишком плотно, можно немного «утопить» в толще дверной коробке одну часть петли.

Особенности

Важным признаком качественной петли для замка является ее прочность к прогибу. Если проушина гнется руками или лопается при ударе молотком, это означает, что крепления выполнены с нарушениями стандартов, и такое изделие нельзя использовать для установки на двери и ворота.

Чтобы убедиться в том, что скобяное изделие имеет устойчивость к перечисленным силовым нагрузкам, при покупке товара в магазине необходимо запросить у продавца сертификат качества, которым изделие снабжает завод-изготовитель. Если такого документа не окажется в наличии, от покупки лучше отказаться.

Если вы решите изготовить своими силами замочные навесные проушины, то для выполнения этой задачи рекомендуется брать листовой металл толщиной 3-4 мм. Изготавливая петлю, необходимо учитывать, что диаметр изделия нужно сделать немного больше диаметра дужки замка как минимум в 2 раза, при этом дужка должна свободно проходить в отверстия, оставляя минимальный зазор.

Изготовить потребуется 2 петли, одна из которых будет закреплена на дверное полотно, а вторая – на косяк дверной коробки. Если проушины изготавливаются для распашных дверей, то одна петля ставится на одну створку двери, а другая – на вторую. При закрытии обеих створок дверей петли должны идеально совмещаться друг с другом.

Некоторые мастера для усиления прочности навесной проушины приваривают вместе 2 одинаковые петли, тем самым повышая прочность готового изделия в 2 раза. Такая прочность оправдывает себя – ни один замок не сможет гарантировать надежность, если он крепится к слабым проушинам.

Врезка плоского ЗМ

Если у вас ДП деревянное, тогда вы можете врезать замок, где заходите. Если дверь из МДФ, то ЗМ врезается на расстоянии одного метра от напольного покрытия, поскольку деревянный брус расположен в полой двери как раз на такой высоте.

Делайте отверстие под ЗМ лучше перьевым сверлом с диаметром, превышающим толщину ЗМ на несколько миллиметров. Сверлите в несколько заходов по пионерным отверстиям.

Далее выберите гнездо стамеской и сделайте потай, основываясь на инструкции.

Выполнение фасонного углубления для личинки предполагает:

просверливание круглого отверстия чуть большего диаметра для цилиндра;
просверливание отверстия с меньшим диаметром для штифтов;
удаление остатков стамеской.

Личинка ЗМ

Теперь вставляйте замок в ДП. Предварительно освободите его от ручки и личинки, и вставьте в гнездо. Теперь можно поставить фурнитуру на место. У собранного ЗМ должен быть миллиметровый люфт.

Саморезы

Теперь определите и отметьте отверстия для саморезов, затем проделайте их. Прикрепите саморезами замок к двери, поставьте ручку и накладку для язычка.

Ручка может быть круглой или Г-образной. Чтобы ее поставить, вы должны:

С обеих сторон ДП поставить накладки и закрепить их саморезами.
Поставить и закрепить стержень, на котором будут держаться ручки.

Стержень

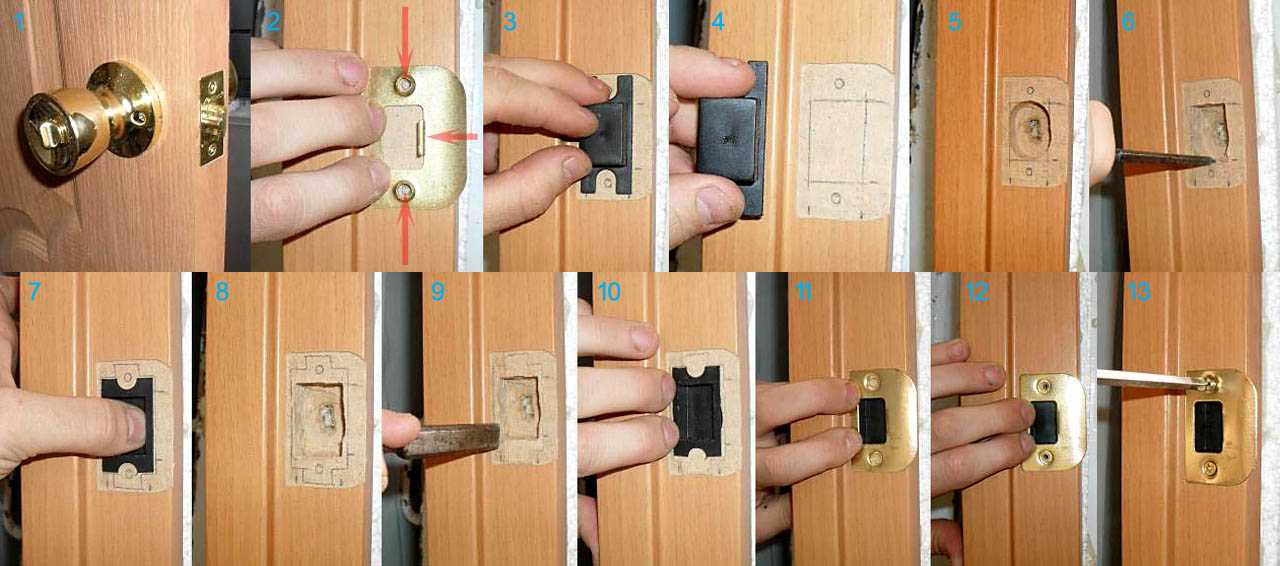

Прикрыть дверь и пометить на ее коробе место расположения язычка.
Вымерять размер язычка линейкой и пометить это на коробе.
Приложить накладку к пометкам и обвести ее.
По ее контуру сделать углубления и придать им нужную форму стамеской.
Вставить накладку и закрепить ее саморезами.

Обязательно проверьте, как работает ручка. При необходимости, измените расположение язычка.

Врезка ЗМ с личинкой

Монтаж замка с личинкой выполняется по тому же методу, что подан выше. Поставив требуемые отметки на торце двери, вы должны проделать вертикальные углубления, расположенные очень близко друг к другу. Для удаления перемычек используйте долото. Сделайте правильное по величине гнездо. Сверлом с коронкой сделайте отверстие с обеих сторон для личинки.

С помощью стамески сделайте выборку под планку замка, поставьте механизм, ручки и ответную часть планки.

Для этих работ рекомендуется использовать фрезер, поскольку применение долота и стамески может спровоцировать определенные неудобства. Ручным фрезером вы сделаете ровные поверхности с минимальной погрешностью и сохраните приятный внешний вид ДП.

Фрезер

Распространенные ошибки

Несмотря на то, что установка петли-бабочки не занимает много времени и не требует глубоких познаний в слесарном деле, большинство людей, которые проводят установку самостоятельно, совершают одни и те же ошибки. Чтобы этого не происходило, необходимо рассмотреть следующие рекомендации специалистов:

Ни в коем случае нельзя делать отступ от края более 25 мм, но и размещать петлю слишком близко к краю будет также ошибкой. Подобные действия не только могут испортить внешний вид, но также станут причиной деформации полотна. Дверь не будет открываться/закрываться в плавном режиме, а может и возникнуть серьезный скос.

Как писалось выше, бабочка состоит из двух частей и именно их часто путают мастера. Стоит запомнить, что маленькая часть – это внутренняя сторона петли, соответственно, она должна крепиться строго на коробку. В свою очередь более широкая сторона считается внешней и она устанавливается в дверной проем. Если перепутать и провести установку изделия наоборот, то оно не будет работать правильно и через некоторое время сломается.

Все отверстия нужно делать в нескольких миллиметрах от края. При этом вкручивание самореза нужно проводить аккуратно. Если он пойдет немного в сторону, то острие пробьет дверное полотно и шуруп выйдет наружу. Это не только испортит внешний вид двери, но и последующий демонтаж крепежа сделает конструкцию более хлипкой. Есть риск, что от двери может отвалиться кусочек материала и тогда придется покупать другое полотно.

Внутренняя часть не крепится к самому коробу, он потом отдельно фиксируется анкерными болтами

Также немаловажно проверять отверстия, которые намечены для высверливания под саморезы. В идеале они должны быть строго параллельны относительно друг друга

Небольшой скос позволителен, но если он будет очень большой, то пойдет перекос полотна по вертикали или горизонтали и это приведет к тому, что дверь начнет деформироваться под собственным весом.

Установка петли-бабочки

Перед началом работы нужно подготовить необходимый инвентарь и дверной проем. Для монтажа достаточно иметь карандаш, отвертку и линейку. Убедившись в том, что все углы проема ровные, стоит несколько раз сделать замеры того места, где будет проводиться установка. Проверка своих же данных позволит исключить ошибки. Если монтаж пройдет наспех, а деталь будет плохо установлена, конструкция сломается через несколько дней или от одного сильного хлопка дверью.

Разметка

Чтобы точно определить место, где будет находиться петля-бабочка, требуется сделать точные отметки. Нужно с помощью линейки отмерить от края около 250 мм по обеим сторонам: сверху и снизу. На соединении этих линий нужно поставить точку. Именно отсюда будет начинаться петля. После этого нужно посмотреть на саму петлю. Взяв ее в руки, можно понять, что она разделяется на две части: маленькую и большую. Первая прикладывается к дверному полотну, а вторая сторона монтируется на короб.

После того, как «примерка» прошла успешно, необходимо сделать отметки под саморезы. Лучше всего для этого задействовать шило. Поставив отметки, можно переходить к креплению конструкции.

Крепление петли

Отметки сделаны, теперь нужно точно попасть саморезами в выделенные отверстия. Лучше высверлить дырки, но если нет инструмента, то можно вкрутить вручную. Делать это нужно очень аккуратно. Если есть дрель, то необходимо использовать сверло в 1 мм, чтобы потом вошел стандартный шуруп 3,5 мм. После этого нужно вкрутить саморезы до упора и откинуть ответную планку, чтобы провести замеры зазоров. Расстояние от края петли и дверью должно быть одинаковое.

Требуется повторная разметка и крепление внутри короба. Нужно проигнорировать зазоры и с внутренней стороны крепить устройство вплотную к стене. Дальнейшие действия идентичны предыдущему шагу: нужно сделать отметки, просверлить отверстия и закрепить «крылышки» саморезами. После того, как работа произведена, можно приступать ко второй петле.
После этих мероприятий следует проверка зазора. Если все нормально, то осуществляется окончательная фиксация саморезов.

Особенности накладной фурнитуры

Специалисты по монтажу называют петли-бабочки «карточными». Скорее всего это происходит потому, что они имеют способность складываться. Основная особенность этой детали фурнитуры заключается в том, что ее смежные части при закрывании имеют способность скрываться в друг друге. Это позволяет монтировать данный элемент на дверную коробку, ответные части при том накладываются на плоскость полотна. Стоит выделить преимущества такого вида петель:

Они позволяют провести монтажные работы в ускоренном порядке;
Не нужно производить врезку паза. Достаточно сделать разметку и прикрутить «крылышки»;
Даже если дверь нестандартная, легко провести установку с помощью подобных петель;
Для монтажных работ не требуется применять специальное оборудование. Достаточно иметь под рукой отвертку, строительный карандаш и линейку;
Стоимость этой фурнитуры ниже, чем традиционных вариантов петель.

Что немаловажно, существует огромное количество вариаций петель-бабочек. Они производятся различных размеров, оттенков, отличаются по используемому металлу и плотности

Важная особенность этой фурнитуры — встроенные подшипники. Этот факт сразу говорит о том, что в отличии от обычных петель, бабочка прослужит значительно дольше. Главное — смонтировать ее правильно. Тем мне менее, не стоит возлагать на эту фурнитуру большие надежды, потому что недостатки также присутствуют:

Первое, что нужно знать о петле-бабочке – это то, что она предназначена для легких дверных конструкций. С ее помощью легко провести установку пластиковой или деревянной двери, а вот изделие из металла или другого тяжелого материала – нет. Одна петелька способна выдержать не более 15 кг веса, значит, полотно более 20 кг необходимо устанавливать на две или три бабочки;
Если в будущем человек захочет демонтировать полотно, то саморезы придется выкручивать, что повлечет повреждение дверного проема и потребуется косметический ремонт;
При монтаже должен быть идеальный короб и проем: если есть хоть малейшая деформация, то устройство не встанет на место должным образом. В последствии такая конструкция будет работать недолго. Именно потому стоит проверять ровность углов до начала работы.

Отзывы специалистов противоречивые. Некоторые утверждают, что при соблюдении уровня, петля-бабочка – универсальная деталь, а другие говорят, что лучше сделать пазы и поставить дверь на традиционные петли, чтобы быть уверенным в том, что устройство прослужит несколько десятков лет. Единое мнение только по одному пункту: если дверное полотно не тяжелое, то использование «бабочки» более чем целесообразно.

Обзор видов

Изготовление скобяных изделий промышленным способом регламентируется нормами ГОСТ, которые определяют не только стандартные размеры, но и виды петель по их конфигурации. Все скобяные изделия – усиленные и стандартные, изготавливаются из стали повышенных марок прочности. Проушина может быть приварная или накладная, крепящаяся с помощью метизов. По внешнему виду скобяные петли подразделяются на:

прямые;
угловые;
накидные.

Выбор разновидности проушины зависит от способов их крепления, и в некоторых случаях для монтажа могут быть использованы как петли одного вида, так и смешанный вариант. Каждая замочная петля имеет свои дополнительные характеристики. Что касается формы изделия, то отверстие в петле должно подходить под конфигурацию навесного замка или накладной части засова.

Намного легче выбрать петли для навесного типа замка, так как идеальная точность до миллиметра здесь не так уж важна. Для подбора засова к накладному замку потребуется выбирать варианты, подходящие под конструкцию запирающего элемента. Отверстие засова должно полностью совпадать с размером ходовой части запирающего цилиндра, а сам корпус накладного замка должен вплотную подходить не только к кромке дверного полотна, но и к проушине.

Примечательно, что чем больше размер и вес замка, тем толще и прочнее должны быть для него проушины, и если они накладные, то отверстий в них должно быть в достаточном количестве. Например, для небольших по размерам замков, используемых на почтовых ящиках, на каждой петле достаточно сделать 2 отверстия для крепежа. Для замка, используемого на тяжелых гаражных металлических воротах, на накладных проушинах должно быть не менее 5-6 отверстий, предназначенных для крепления.

Цветовая гамма проушин большой роли для надежности замка не играет. С целью защиты от коррозии проушины покрывают слоем порошковой краски, хромируют или оцинковывают. Если вы приобретаете готовый набор проушин с замком, то производитель, как правило, выполняет их в одной цветовой гамме, чтобы придать эстетичный вид своему изделию.

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
