Основные виды анкеров: от классических болтов до стоматологических штифтов

Технические характеристики

Анкер-болт в классической своей версии – комбинированная металлоконструкция. Он включает нераспорную часть, корпус и распорную, являющуюся наиболее функциональной. Здесь основанием будет болт, винт, может быть, гвоздь, шпилька. А вот распорная часть бывает во втулочной форме, конусовидной, гильзообразной. Действующий болт таков, что его рабочее место расширяется, а по физическим законам осуществляется крепление.

Анкер отличается от дюбеля тем, из чего он сделан. Дюбель включает мягкую часть. Обычно она выполнена из пластика, в ней зафиксирован крепеж это тот же саморез. Принцип фиксации работает на трении основы (куда фиксируется) и элемента крепления (что фиксируется). Анкер чаще производят из латуни и стали, алюминиевых заготовок. Анкеры рассчитаны на больший вес, чем дюбельный крепеж.

Принцип удержания анкера заключается в следующем:

  • трение – на элемент распространяется нагрузка, она перейдет на базу трением анкер-болта об этот материал; этому способствует сила распирания, ее же формирует распор цанги либо дюбель из ПВХ;
  • упор – приходящиеся на анкер-болт нагрузки компенсируют внутренние силы упругости либо помятости, которые появляются глубоко на анкеровке; это явление отмечается у цанговых элементов, а еще у фундаментных анкер-болтов;
  • замоноличивание – нагрузки болта компенсируют напряжения в контактной зоне элементов скрепления; это действует у клеевых и закладных болтов без уширения и упора.

Материалы изготовления

В технологии производства анкерных дюбелей могут использоваться различные типы материалов. Но чаще всего это сталь или другие сплавы и пластмасса (нейлон, полипропилен и пр.). Как правило, дюбель анкерный металлический используют для крепления тяжёлых конструкций, которые в дальнейшем будут нести нагрузки. Это могут быть окна, двери или элементы фасадных систем, а также различные конструктивные элементы. Стальные анкера применяются и для крепления элементов фундамента. Они выполнены из легированных сталей и способны выдержать большую нагрузку.

Пластмассовые анкерные дюбеля применяют при монтаже более лёгких конструкций. Это различные объекты из профиля для ГКЛ. Анкера с нейлоновыми дюбелями также заняли свою нишу в бытовом применении. Например, они используются для крепления светильников, различных элементов декора, картин, бельевых шнуров и верёвок. В таких крепежных элементах шляпки заменены крюками, кольцами и прочими элементами для тех или иных нужд. Одновременно пластмассовые дюбеля применяются для пустотелых или ячеистых оснований.

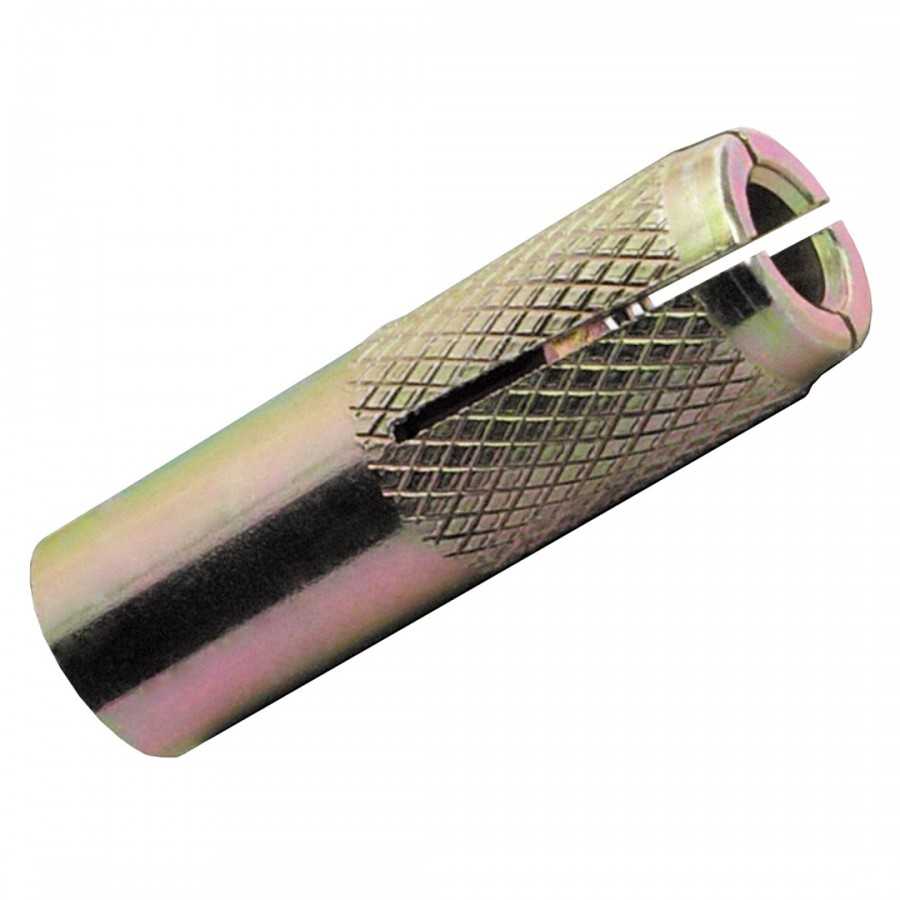

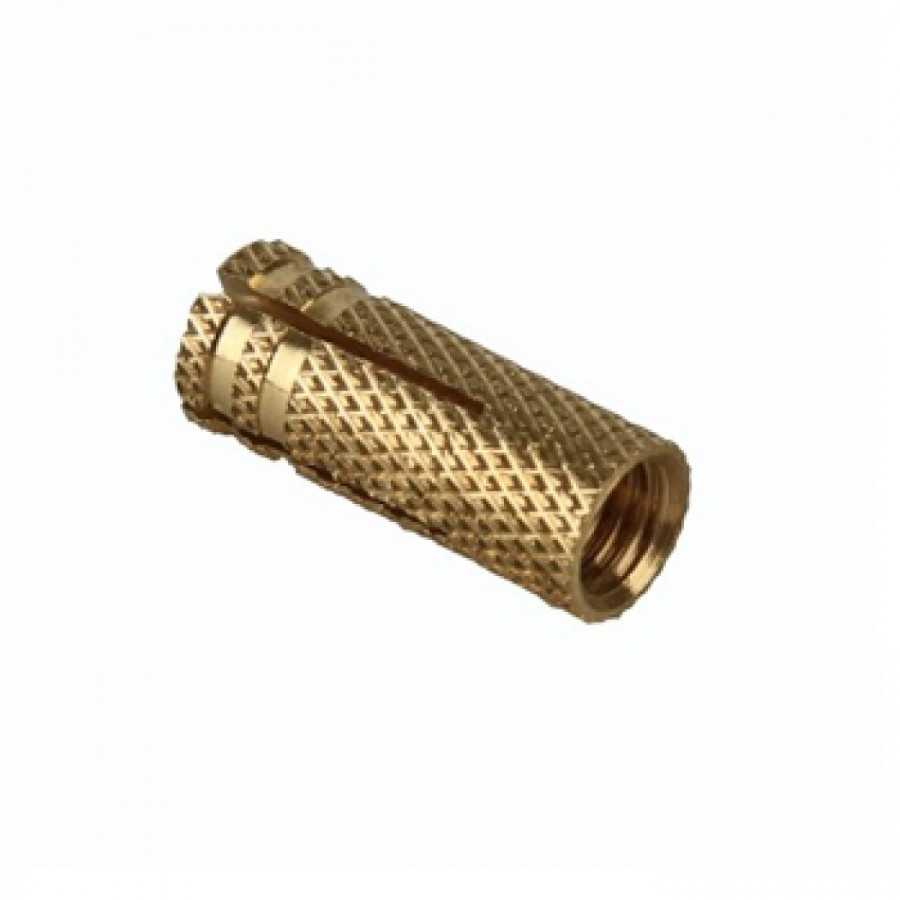

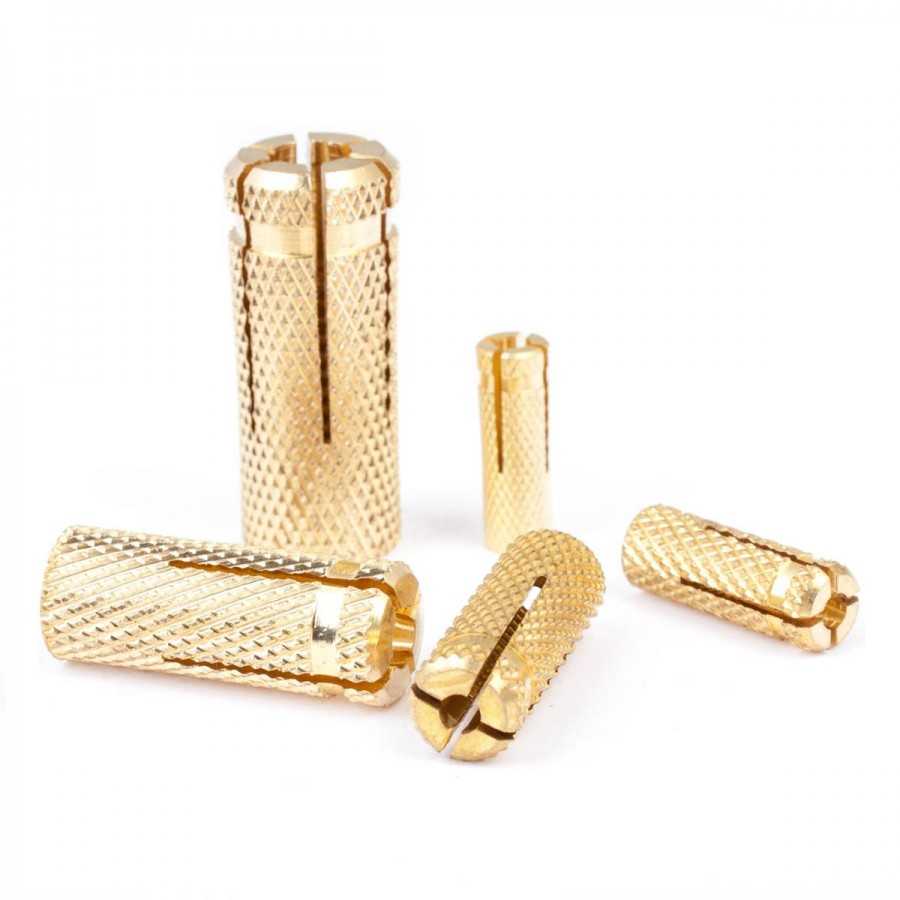

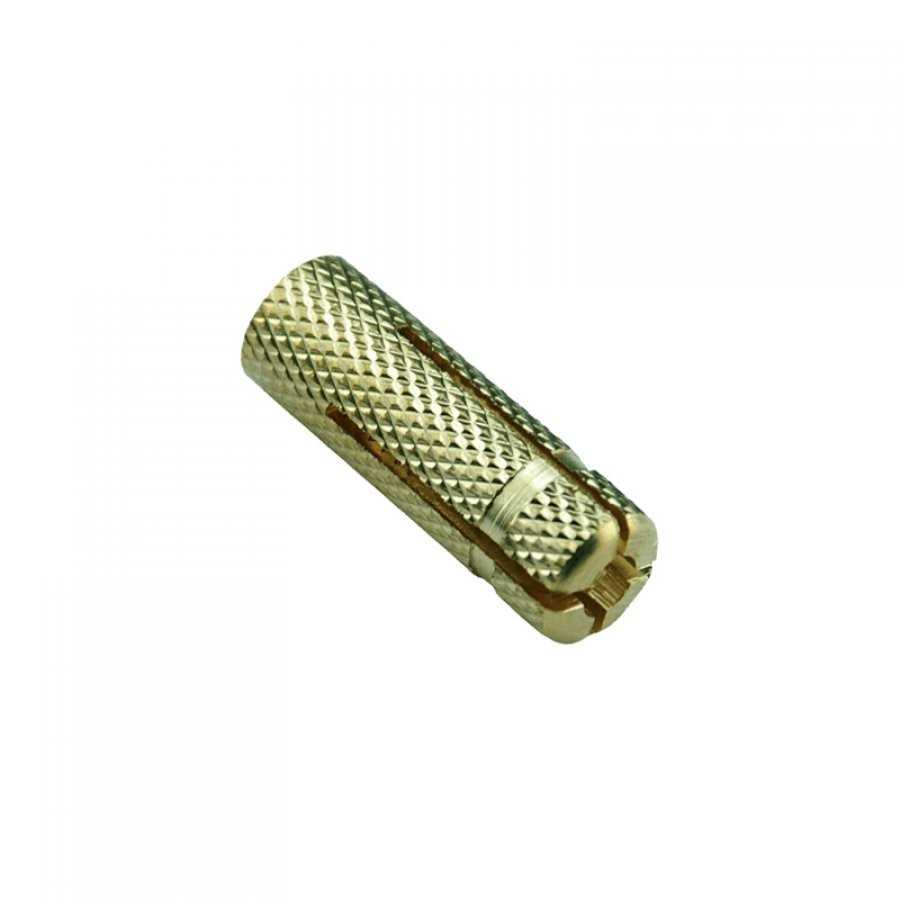

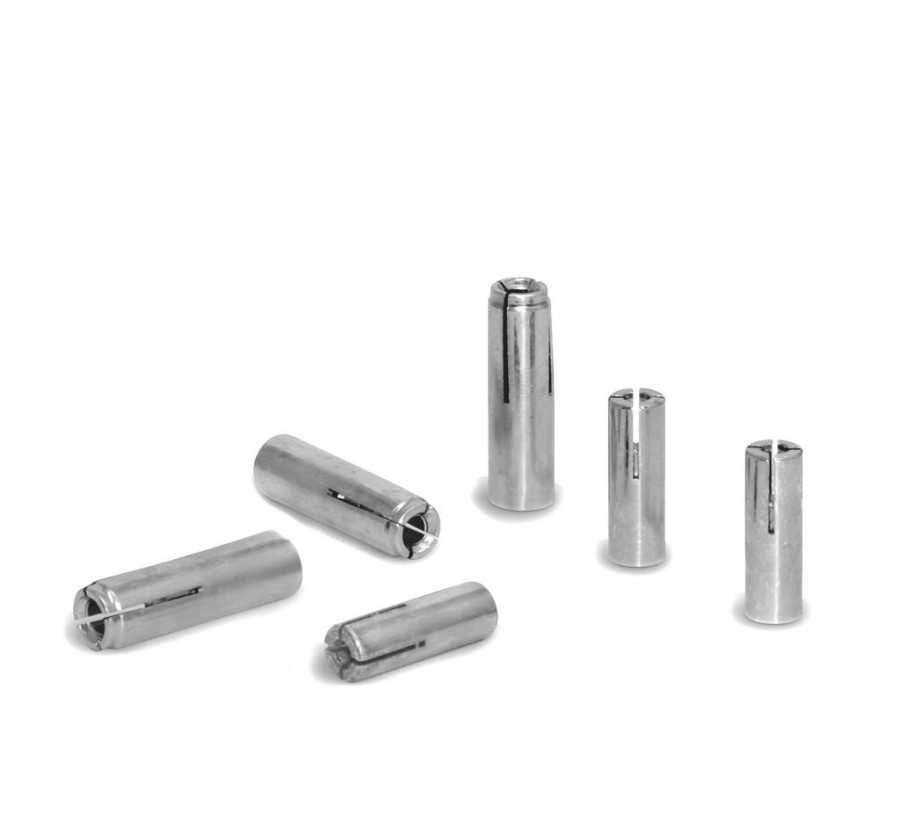

Фото забивного анкера

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Выбираем лучшие пластиковые хомуты
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Распорный дюбель
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

Потолочные плиты

Армстронг выпускает плиты двух типоразмеров:

  • 610х610 миллиметров;
  • 610х1219 мм.

Наибольшей популярностью пользуются квадратные панели. Для их изготовления используются следующие материалы:

  • пластик;
  • древесина;
  • стекло;
  • зеркала;
  • металлические цельные или перфорированные листы.

Мягкие панели делают из минеральных или органических материалов природного происхождения. Плиты на основе минеральных ват в последнее время практически не используются, поскольку выделяют  в воздух мелкие частицы материала, попадающие в дыхательную систему человека.

Для изготовления органических панелей используют целлюлозное сырье, прошедшее вторичную переработку. Эти плиты легко монтируются из-за малого веса, отличаются удобством обработки и экологической чистотой.

Регулировка прогиба грифа и анкера

Регулировка прогиба осуществляется при помощи анкерной гайки. Располагаться «пуля» может в разных местах:

  • на брусе со стороны корпуса;
  • со стороны головки грифа.

Если гайка находится со стороны корпуса, возникают неудобства, так как брус придется отсоединять. Если же «пуля» расположена в головке под крышечкой, то регулировка анкера не вызовет неудобств.

Главное — это качественно отрегулировать анкерный стержень, ведь от этого зависит чистота звучания. Регулировка грифа гитары осуществляется такими инструментами:

  1. Специальный ключ. Чаще всего он прилагается к гитаре.
  2. Обычная отвертка.
  3. Шестигранник.

Чтобы уменьшить расстояние между струной и седьмым ладом, «пулю» в болте затягивают. Это происходит путем вращения гайки по часовой стрелке. Чтобы зазор увеличить, необходимо анкерную гайку ослабить путем вращения против часовой стрелки.

Вращение производится путем поворота гайки в ту или иную сторону не более чем на 90 градусов. После каждого вращения инструменту дают отдохнуть пятнадцать минут. И главное, не забывать заново настраивать гитару, чтобы проверить правильность прогиба.

Иногда бывают случаи, что «пуля» уже затянута до упора, а вот зазор остался больше, чем нужно. Причина в том, что резьба на стержне закончилась. Такая проблема легко исправляется при помощи шайбы. Под анкерную гайку подкладывается шайба и вновь закручивается.

Регулировка грифа акустической гитары

У акустических гитар анкерная гайка зачастую расположена в пятке грифа. Доступ осуществляется через розетку верхней деки. Выравнивание грифа акустической гитары осуществляется по часовой стрелке, чтобы уменьшить зазор, и против хода часовой стрелки, чтобы зазор увеличить. Правильная регулировка грифа акустической гитары при помощи анкера очень важна, поэтому подходить к этому вопросу необходимо внимательно.

Регулировка грифа электрогитары

Гайка в электрогитарах находится в головке грифа под крышкой. Реже — без крышки. В первую очередь, снимается крышка. Шестиугольным ключом «пуля» крутится в ту или иную сторону для изменения прогиба.

Регулировка грифа классической гитары

В классической гитаре анкер отсутствует. Прогиб грифа на обычной классической гитаре остается неизменным. Как поднять гриф на гитаре — алгоритм действий следующий:

  • снять нейлон;
  • взять небольшой напильник;
  • очень аккуратно подпилить один или оба порожка;
  • поставить нейлон на место и настроить;
  • замерить высоту.

На заметку! Нейлон может тянуться на протяжении трех суток. Материал подвержен воздействию окружающей среды. Нейлоновые струны могут поплыть при высокой температуре или при резком перепаде температур. Поэтому после натяжения нейлона сразу рассчитывать на окончательный результат не стоит.

При настройке анкерного стержня необходимо быть предельно осторожным. Если приложенное усилие будет больше необходимого, есть риск сорвать резьбу. В такой ситуации придется обратиться в мастерскую для полной замены стержня. Главное — не закручивать до щелчка. Это верный признак сорванной резьбы или трещины в бруске.

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

  1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

  • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Например, для анкера М8, установленного в тяжёлом бетоне на глубине 80 мм, рекомендуемая нагрузка на вырыв не должна превышать 7,3 кН, а для М10 — 13,0 кН. В лёгком, или ячеистом бетоне она уменьшается почти в два раза.

Дома из теплоблока. Фото и статья об этом стройматериале здесь.

А в этой статье рассказывается про пробковые настенные покрытия.

Виды механических анкерных соединений для бетона

Для крепления к конструкции из обычного плотного бетона чаще всего выбирают анкер механический. Причины для этого следующие:

  • низкая цена;
  • возможность выполнить штучный крепёж;
  • простота монтажа;
  • возможность нагружать крепёж сразу после его установки (в случае с «химией» приходится ждать сутки до затвердевания клея);
  • можно проводить монтаж при любой температуре (клеевой же состав застывает быстрее в зависимости от температуры окружающего воздуха).

Сообразуясь с перечисленными достоинствами, остаётся выбрать анкер для бетона среди выпускаемых модификаций, перечисленных ниже.

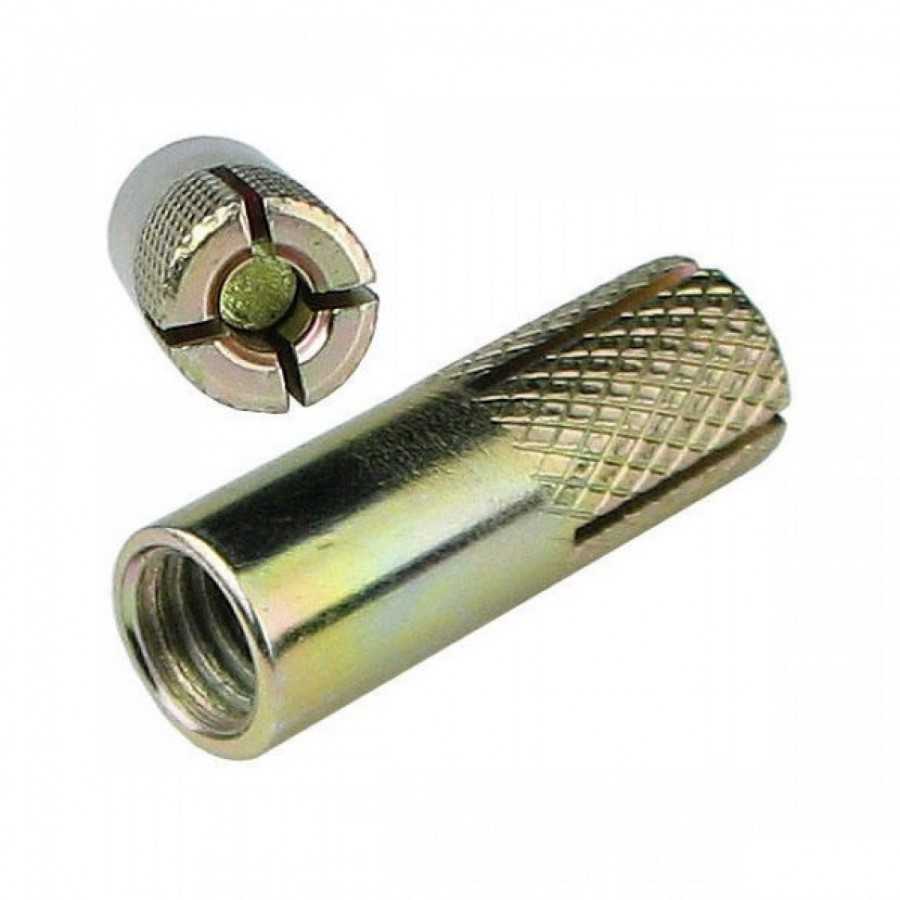

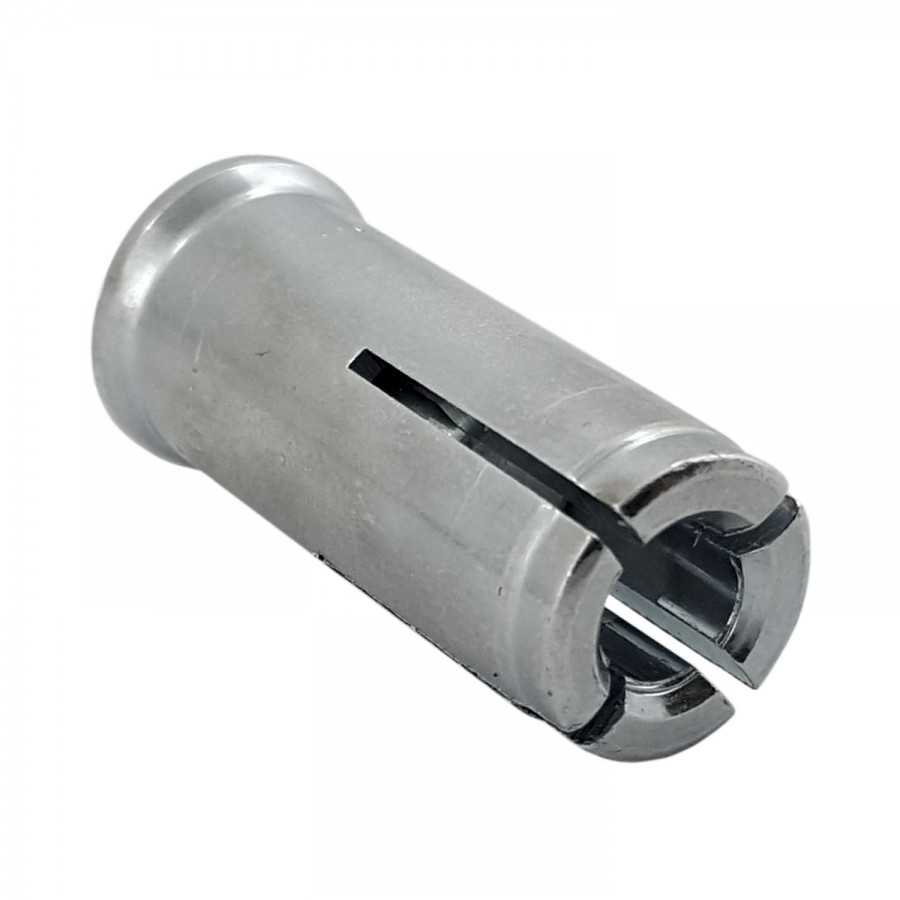

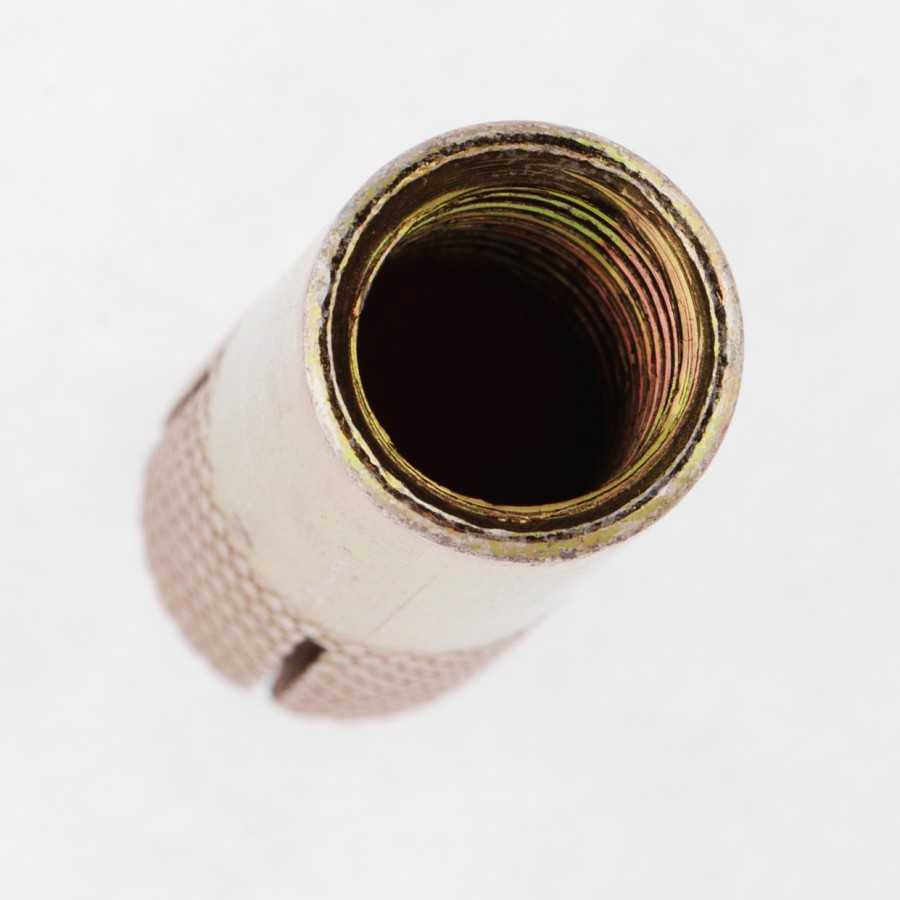

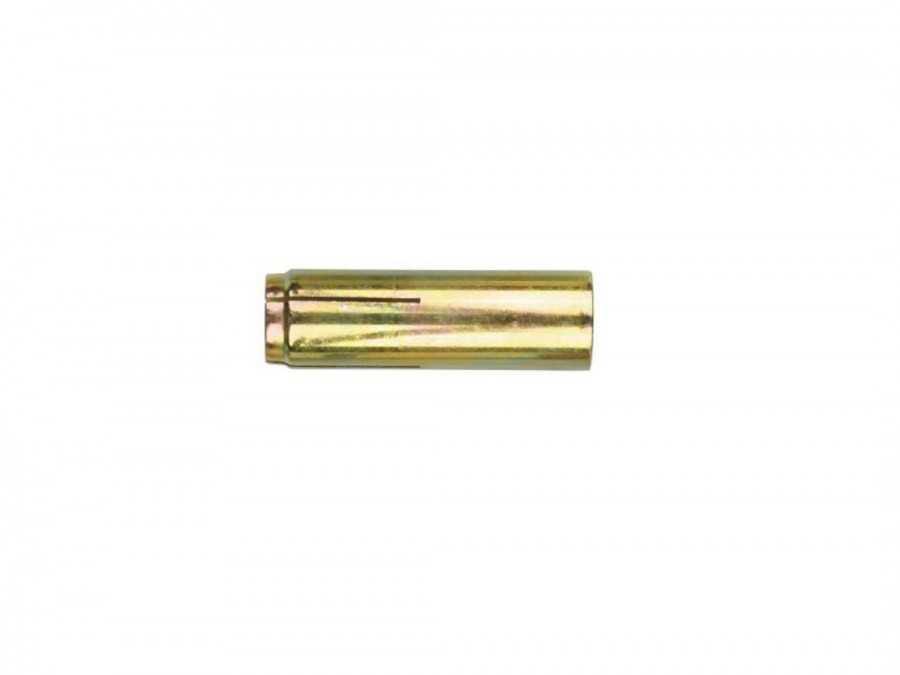

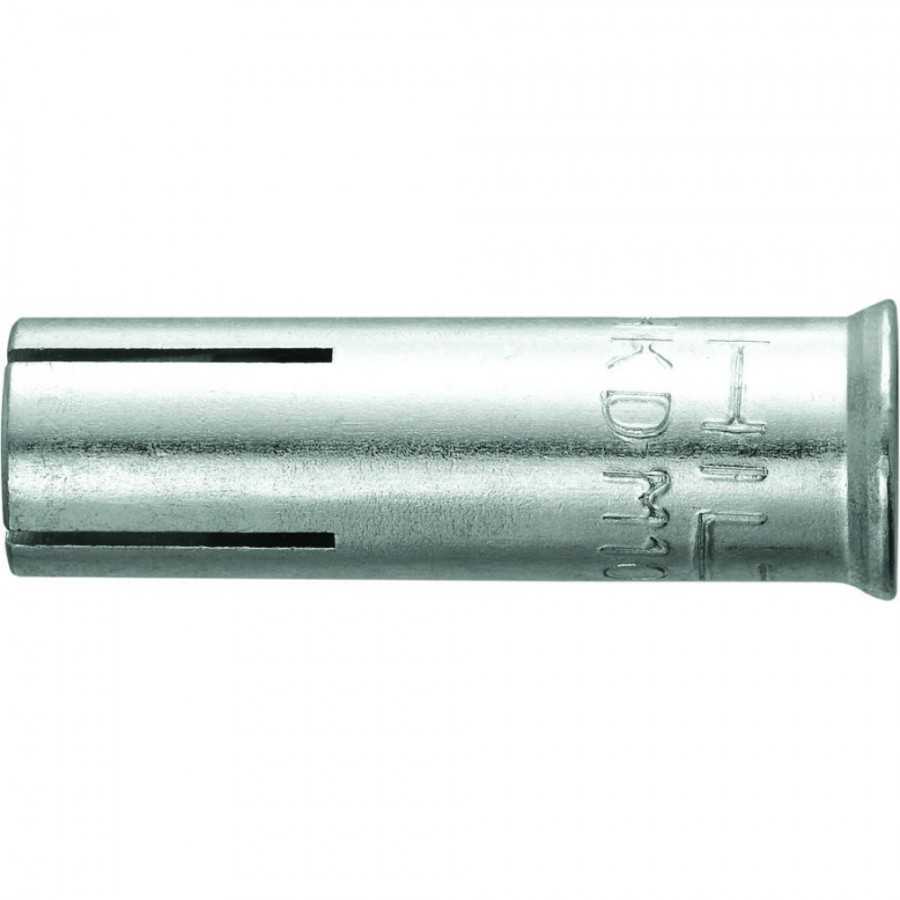

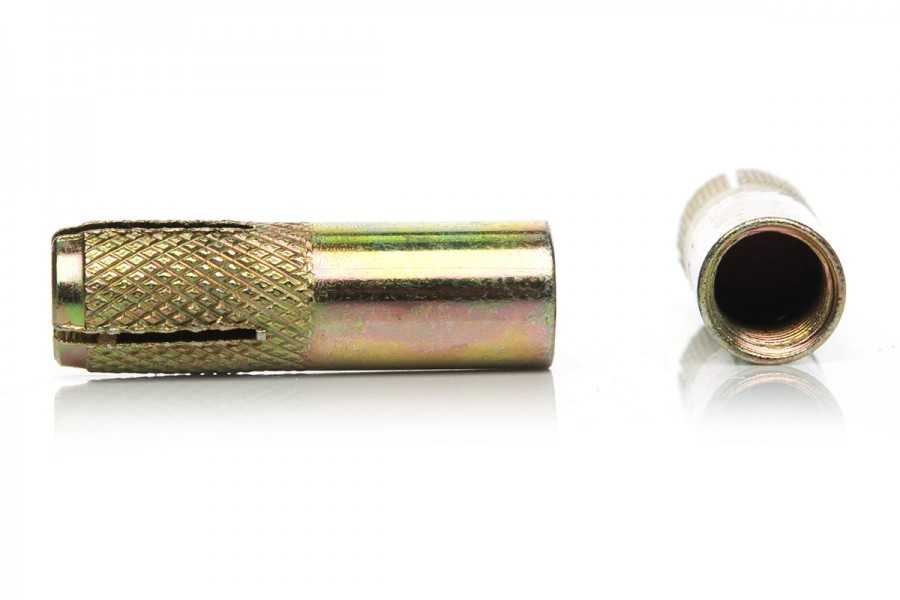

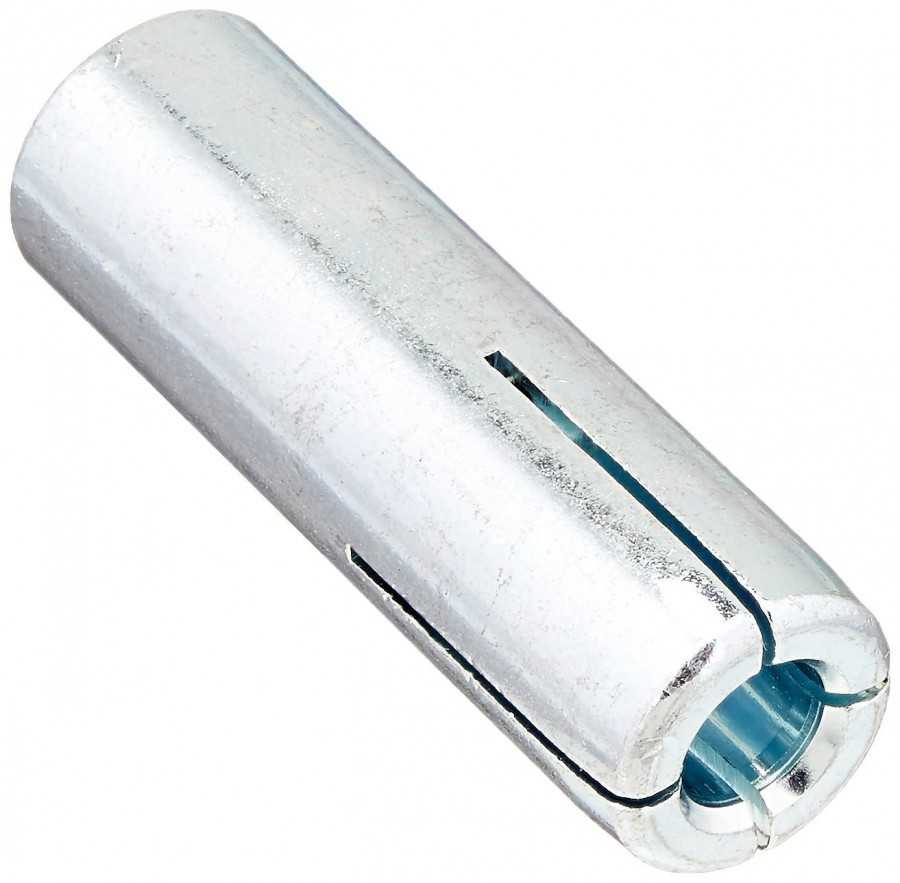

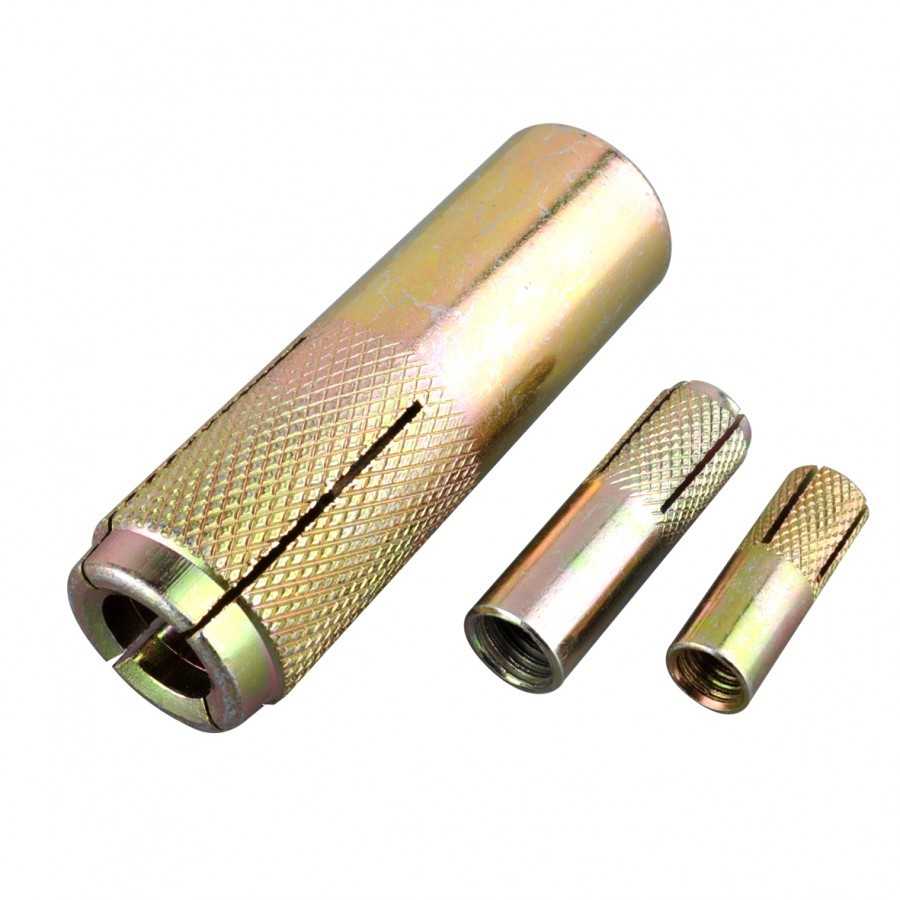

Забивные анкеры

Состоят из распорной втулки с прорезями и внутренней резьбой и болта. Изготавливаются как из стали, так и из латуни. Бывают с насечками и гладкие. Стальные для предотвращения коррозии имеют цинковое покрытие. Насечки служат для увеличения трения, следовательно, такое крепление надёжней.

При монтаже втулка помещается в отверстие, затем проталкивается вглубь его с помощью специального бойка. При этом втулка разжимается, благодаря чему и закрепляется. Дальше просто вкручиваем резьбовую деталь во втулку.

Однако, выбирая забивные анкеры для бетона, следует помнить следующее: их способность выдерживать вертикальную нагрузку ограничена. Говоря проще, для крепления массивных предметов к потолку нужно либо заранее выяснить, на какой вес рассчитан конкретный анкер, либо выбрать другой вид.

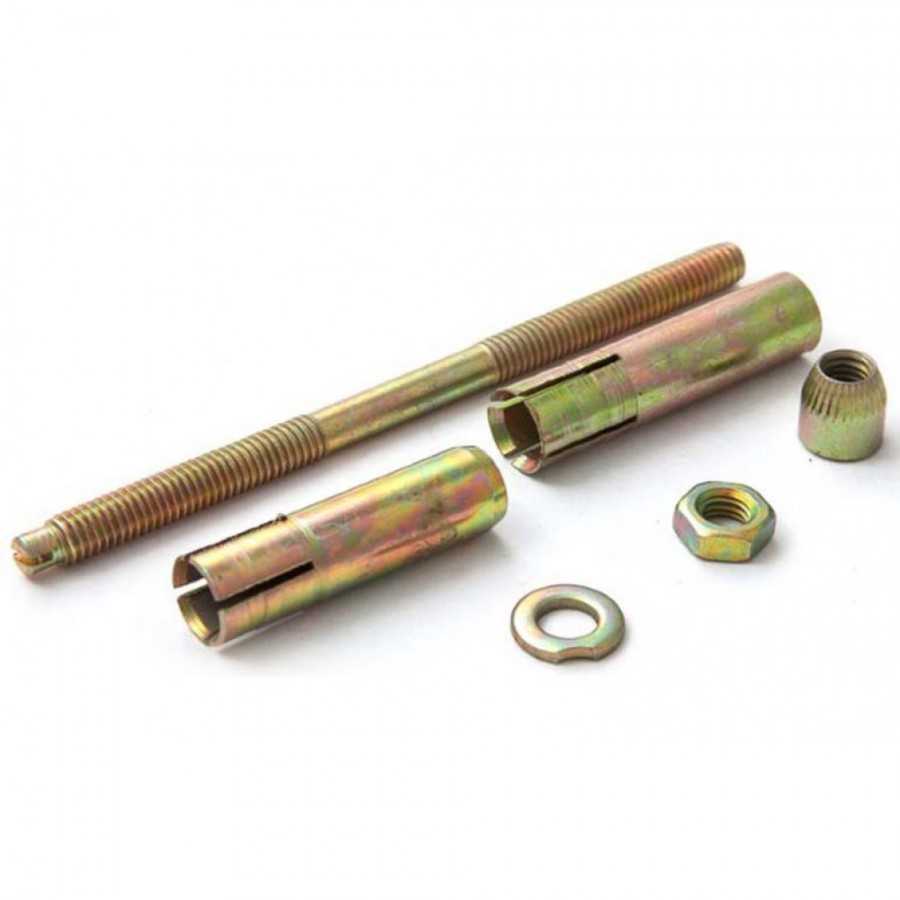

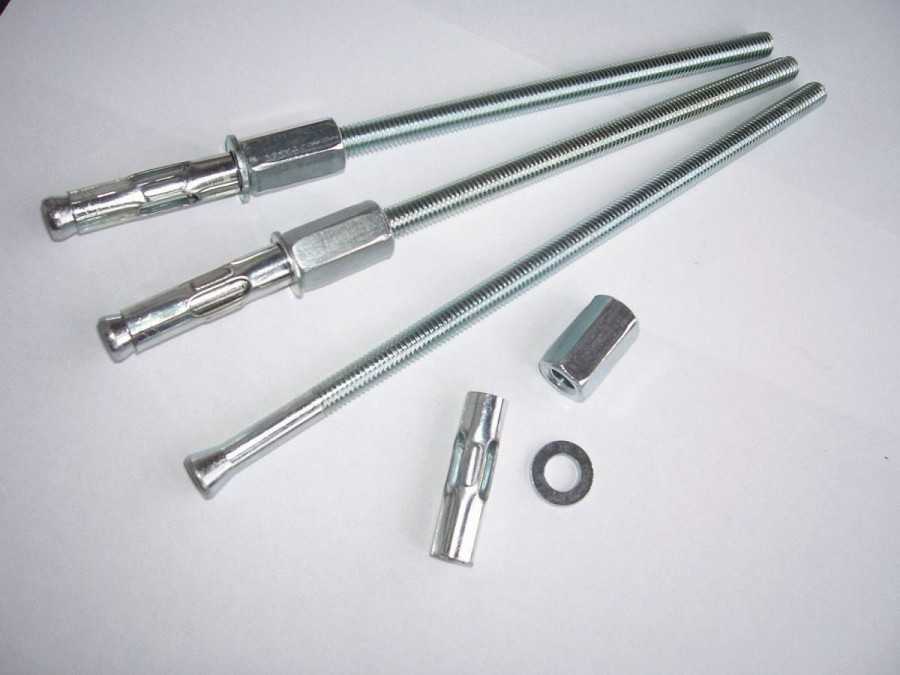

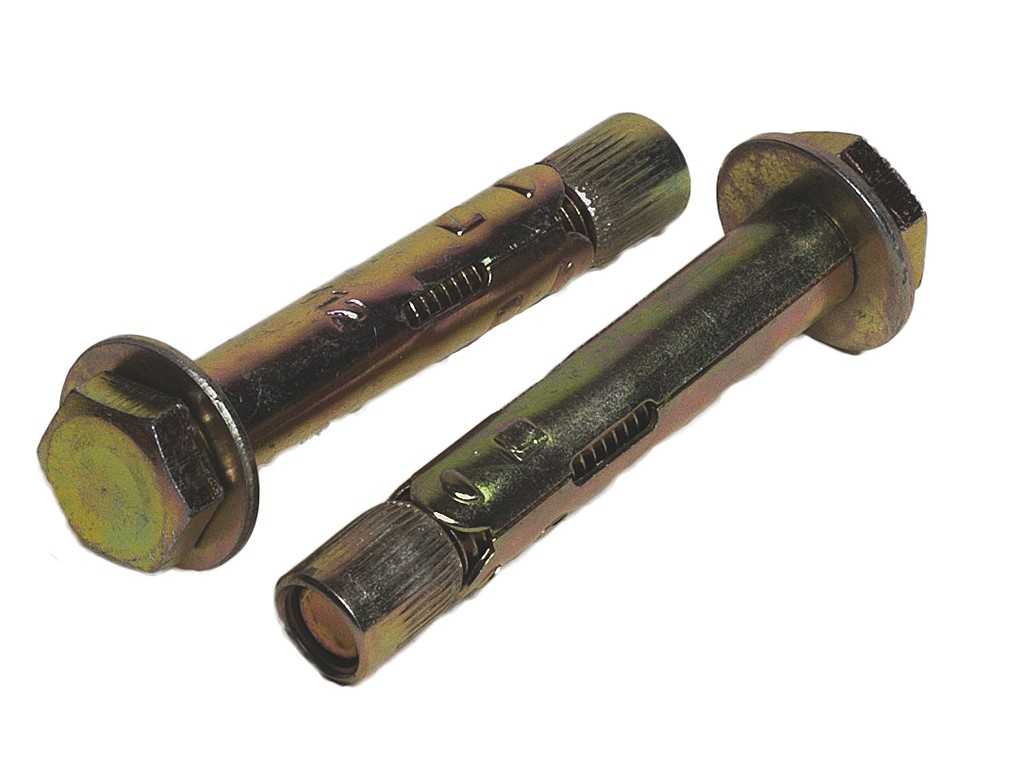

Разжимные (распорные) анкеры

Такие анкеры имеют распорную гильзу с продольными прорезями и коническую втулку с внутренней резьбой. Анкер вставляется в установочное отверстие. Далее гаечным ключом затягивается болт, при этом он вкручивается во втулку, которая, продвигаясь по резьбе болта, распирает гильзу. Чем и достигается надёжная фиксация анкерного болта в отверстии.

Существует модификация распорных анкеров: двухраспорные – с двумя зонами расклинивания распорной гильзы или же с двумя распорными гильзами. Такая конструкция обеспечивает более надёжное крепление.

Клиновые анкеры

По сути – это шпилька, один конец которой выполнен в форме конуса, а на втором нарезана резьба для накручивания гайки. На шпильку надета распорная гильза с продольными прорезями. При затягивании гайки шпилька как бы вытягивается из отверстия, при этом конусовидная часть шпильки входит в гильзу, распирает её, тем самым обеспечивая фиксацию в отверстии.

Клиновые анкеры чаще всего применяются для высоконагруженных соединений.

Выпускается также модификация клинового анкера– потолочный. Само название говорит о его назначении: крепить массивные предметы к потолку. Конструктивно такой крепёж отличается от рассмотренного выше. У него нет резьбы, а состоит он из стального клина и стержня с распором и стопорной шляпкой. При монтаже ударами молотка клин загоняют в отверстие, в котором он и удерживается за счёт распора. Такой крепёж устанавливают исключительно в конструкциях из плотного бетона. В противном случает несущая способность его будет невелика, а крепление ненадёжно.

Ещё одна модификация клиновых анкеров – стержневой. Главное его отличие – увеличенная длина шпильки. Назначение его – крепление конструкций большой толщины.

Предварительный вывод о том, как выбрать анкер для бетона среди механических разновидностей: наиболее надёжными, а значит, универсальными анкерами для бетона являются разжимной и клиновой. Для крепления к потолочным перекрытиям из монолитного бетона лучше выбрать специальный анкер-клин. Забивные же – для бетона применять в горизонтальных креплениях, либо к полу или фундаменту.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

— металлический – более простой по структуре, состоит их металлической гильзы и вкрученного болта. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение (распирание) гильзы с плотным вжатием её стенок в поверхности канала. Основные достоинства – прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования. Недостаток – ценовая дороговизна.


Кроме того, существует классификация по функциональному типу:

— зажимающий – действует по принципу раскрытия крепёжных лепестков и серединная деформация гильзы при закручивании болта. Помимо основного применения (толстые стены) используется для тонких конструкций, например, из гипсокартона;

— шниповой – конструкция предусматривает концевой шнип (или клин), раздвигающий стенки гильзы при вкручивании сердечника. Существует модификация со стержнем-бороздкой, расклинивающим гильзу. Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;


— распорный (дроблёный)

— вбиваемый – наиболее простой вариант, применяющийся без дополнительных сложностей. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию. Анкер используется для природного камня и монолитных стен.

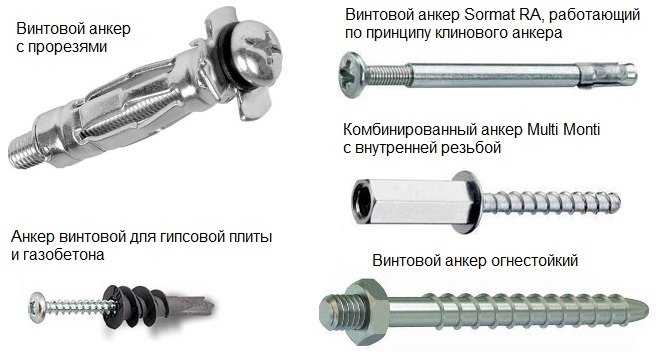

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Предыдущая запись Как качественно закрепить пеноплекс к стене?
Следующая запись Крепление имитации бруса своими руками — как сделать все правильно

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:– закладной;– распорный;– забивной;– клиновой;– болт с кольцом или крючком;– рамный;– шпилька;– фасадный;– потолочный;– пружинка.
  2. Химические:– крепеж-монолит;– для наружных и внутренних работ;– для крепежа в рыхлых и тонкостенных основах;– стойкие к вибрациям;– долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.

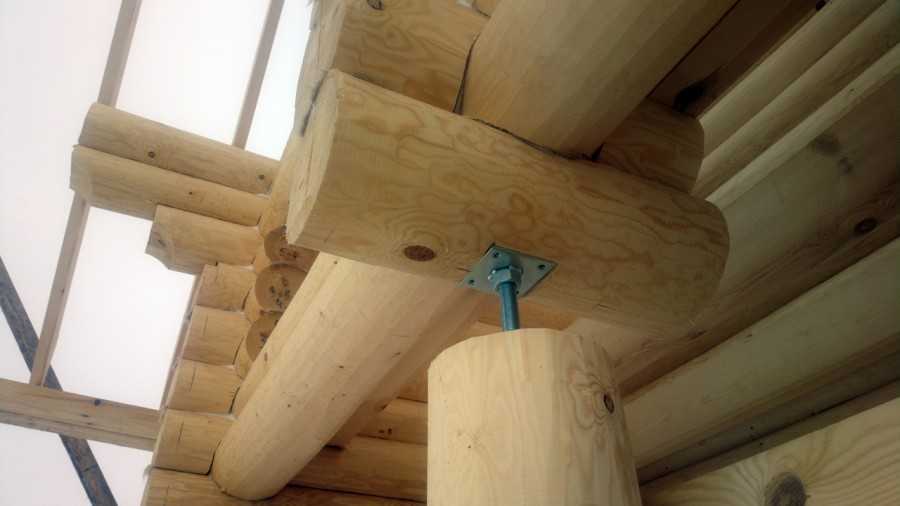

  6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Подвес прямой

Подвес прямой для потолочного профиля предназначен для фиксации несущих элементов конструкции к базовой поверхности. Он изготавливается из жестких и прочных стальных полос с перфорацией. Перфорированные части подвесов отгибаются вниз и позволяют закрепить каркас на высоте максимум 28,5 см. В центральной части изделие крепится к потолку на дюбелях или анкерах. Для надежной фиксации используется не менее двух несущих элементов на каждый подвес.

Технические характеристики:

  • материал – оцинкованная сталь;
  • толщина – 3 мм;
  • вес – 100 грамм;
  • длина – 306 мм;
  • ширина – 30 мм;
  • срок службы – не ограничен;
  • упакован в картон.

Подвес регулируемый

Если длины прямого подвеса недостаточно для установки подвесного потолка Армстронг на требуемой высоте, то применяют подвес анкерный для потолочного профиля 60х27 мм. Он позволяет опустить подвесной потолок от базовой поверхности на расстояние максимум 1,2 м.

Конструкция состоит из двух тяг с крюками на концах и зажимающей пластины в центральной части. Верхняя тяга для подвесного потолка фиксируется к несущему основанию, а к нижней тяге прикрепляется несущий каркас потолочной системы Армстронг. Если центральную пластину сжать, то тяги свободно перемещаются в ее отверстиях, что позволяет плавно регулировать высоту положения конструкции относительно базовой поверхности. После разжимания центральной пластины тяги надежно фиксируются и удерживают значительный вес подвесной конструкции.
