Как сделать ручной культиватор своими руками

Варианты самодельных ручных культиваторов

Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

В основном популярностью пользуются такие виды инструмента:

• Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
• Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
• Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
• Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

• взрыхлить землю, тем самым насытив её кислородом;
• нарезать ряды для посева культур и их присыпать;
• избавить растения от влияния сорняков и т. п. ;
• использоваться вместе с мотоблоком;
• разбивать комки почвы и выравнивать грунт.

Изготовление культиватора торнадо

Садовый инструмент торнадо выглядит, как большой штопор с ручками. Несколько его лезвий расположены под углом друг к другу. При работе они ввинчиваются в землю, облегчая труд дачника, ведь нагибаться нет необходимости. Торнадо идеален для копания созревшего картофеля. Кусты растения просто прокручивают по часовой стрелке и вытаскивают из земли вместе с клубнями. Инструментом можно удалять сорняки вместе с корнями и окучивать грядки вращательными движениями.

Для сборки торнадо вам понадобятся:

• вилы;
• пластмассовая насадка для черенка;
• половина метра трубы такого диаметра, чтобы она надевалась на пластмассовую ручку-насадку.

1. Трубу разрезают по длине и надевают на ручку, так чтобы она выступала в обе стороны на 25 см. То есть верх ручки приобретает т-образную форму. Крепят трубу изолентой.
2. Зубьям вил придают определенную форму с помощью молотка. То есть попросту закручивают их по спирали.
3. Соединяют ручку и вилы. Инструмент готов.

Самые необычные решения

Для работы на дачном участке некоторые огородники используют специальную металлическую насадку, которая надевается на палец руки. С ее помощью можно как почву рыхлить, так и сорняки удалять — например, между плитками.

Помимо этого, используя этот самодельный наконечник, можно делать в грунте лунки для высадки семян.

Для удаления травы и сорняков можно также использовать дисковый культиватор, изготовленный из подручных материалов. В определенных случаях — довольно удобная приспособа.

Очень полезная самоделка — ручной «пистолет» для посадки семян в грунт. Используя этот инструмент, можно довольно быстро высадить семена на большой площади, потратив при этом минимум времени и физических усилий.

К полезным дачным самоделкам можно также отнести приспособление для быстрого выкапывания лунок. Пригодится такой инструмент при посадке разных растений на участке.

И напоследок хотим поделиться с вами еще одной интересной идеей — как сделать насадку на шуруповерт для удаления сорняков на дачном участке. Используя эту насадку, можно бороться с сорняками, не делая лишних телодвижений.

Теперь вы знаете, как сделать культиватор своими руками, и какими они вообще бывают. Осталось только выбрать подходящую для себя конструкцию, найти материал и сделать.

Важные нюансы при работе

Во время выполнения любых работ в мастерской является необходимым соблюдение всех мер безопасности

Очень важно защищать глаза при работе со сваркой независимо от её типа

При использовании дуговой сварки опасность может нести не только свет от горения дуги, но и откалывающаяся сталь на месте новообразовавшегося шва. Причём шов может откалываться самостоятельно и выбрасываться на большое расстояние.

Работая с электросваркой, требуется иметь обязательно перчатки и защитный шлем, поскольку работа происходит при больших температурах. Также следует избегать соединения кислорода и масла, поскольку это взрывоопасная смесь, а для детонации искра не нужна.

Производство ручного рыхлителя почвы своими руками обойдётся гораздо дешевле, чем его заводские аналоги. Стоимость будет более высокая, когда конструкция будет в себя включать и механизированные, и дополнительные средства, и «гаджеты».

Делая междурядную самоделку, можно не только сэкономить средства, но и получить возможность сконструировать её под личные нужды. Это позволит достичь максимального удобства при работе с подобным инструментом.

Поэтому даже такие простые изделия, как «ёж» или культиватор из велосипеда, могут существенно уменьшить трудозатраты при работе. Этот процесс будет неповторимым и очень удобным.

Originally posted 2018-04-18 12:10:44.

Известные производители

В специализированных магазинах можно увидеть большое количество культиваторов, которые отличаются не только ценовым диапазоном, размерами и функциями, но и страной производства.

Специалисты рекомендуют обратить внимание на товары отечественных производителей, которые имеют ряд достоинств:

• простота использования;
• доступный ценовой диапазон;
• наличие большого количества дополнительных функций;
• изготовление комплектующих элементов из материалов высокого качества на современном оборудовании;
• возможность замены деформированных деталей;
• выполнение работ только специалистами высокого уровня.

Наиболее востребованными отечественными моделями являются такие аппараты, как «Викинг», «Садовник», «Нева», «Крот», «Целина», «Фермер», «Стриж», «Батрак», «Косуля».

В культиваторе «Викинг» установлен мощный двигатель с бензиновым приводом, а также есть фрезы и окучиватель. Данный аппарат имеет несколько моделей, которые имеют различную комплектацию, функции и могут использоваться для работы с целиной и черноземом

Специалисты рекомендуют обратить внимание на способность «Викинга» изменять ширину захвата земли, а также на его маневренность и универсальность. Широкий ценовой диапазон дает возможность приобрести устройство разным категориям населения

Главное достоинство – надежность и длительный период эксплуатации.

Бюджетным вариантом культиваторов для небольших грядок, теплиц и парников является «Садовник», который позволит выполнить работы даже на труднодоступных участках. Конструкторы предусмотрели установку на аппарат двигателя компании «Хонда». Рулевое управление и антивибрационная функция значительно упрощают выполнение работ. Достоинство – расположение центра тяжести внизу.

Одним из наиболее востребованных тяжеловесных культиваторов является «Нева». Данное устройство используется только для больших участков. Недостаток – низкая маневренность, захват большой площади грунта. Достоинство – доступность запасных частей и возможность их быстрой установки. Спаренные колеса и руль упрощают процесс выполнения работы.

Лидером продаж средней ценовой категории данной группы товаров является культиватор «Крот», который обладает простой конструкцией и высокой мощностью. Доступность запасных частей дает возможность за короткий срок устранить все неисправности.

Для рыхления и вскапывания легкой почвы можно приобрести устройство «Целина».

Среди основных достоинств специалисты выделяют следующие:

• простота управления;
• применение минимального количества физических усилий;
• возможность регулировки ручки управления;
• наличие задних колес;
• удобство транспортировки;
• наличие металлических кронштейнов для переноса.

Специалисты рекомендуют обратить внимание на культиватор «Фермер», который имеет три передачи и задний ход. Небольшой размер дает возможность применять аппарат около домов и деревьев

Режущие элементы проникают в грунт целины на глубину более 20 см. Производители выпускают несколько моделей данного аппарата с разным ценовым диапазоном.

Среди европейских производителей необходимо отметить французскую фирму «Кайман» и немецкие компании «Брилл» и Gardena, продукция которых отличается высокой мощностью и надежностью.

Большую часть товаров в современных магазинах занимают культиваторы, изготовленные в Китае. Главными достоинствами данных товаров является низкий ценовой диапазон и высокий уровень эстетических показателей. Перед приобретением китайского культиватора необходимо знать и о его недостатках:

• использование сырья низкого качества;
• хрупкость стартера в двигателе;
• быстрая деформация крышки;
• регулярная замена комплектующих элементов;
• быстрая поломка червячных передач.

Опытные садоводы рекомендуют обратить внимание на ручной культиватор КР-1, который является универсальным инструментом. Конструкторы предусмотрели возможность крепления на металлическую раму большого количества насадок, а высота и габариты устройство гармонично сочетаются с физическими особенностями всех садоводов

Имеет функции обратного движения и самоочищения.

Вильчатый культиватор ВКР- 400 – интересная разработка отечественных конструкторов, которая может полностью заменить лопату и увеличить скорость выполнения работ. Инструмент имеет горизонтальный руль и упор. Устройство дает возможность рыхлить почву без подъема тяжелого пласта земли, что полностью исключает нагрузку на костный скелет.

Культиватор своими руками и для своей силы

Некоторые умельцы изготавливают культиваторы, развернутые на 180 градусов. То есть их надо тянуть за собой, а не толкать. Утверждают, что такой процесс легче. Выбор направления за вами, вернее, за вашей одной человеческой силой. А она в среднем равна одной десятой лошадиной. Чтобы тащить ручной культиватор своими руками.

Эти самоделки выполнены российскими кулибиными, их опыт может перенять каждый, кто умеет держать в руках различные инструменты, разбирается в несложных чертежах, монтаже. И ручной культиватор своими руками можно собрать за пару недель.

На сельских подворьях чего только не накопилось за десятилетия: еще работоспособные различные электромоторы, двигатели внутреннего сгорания от мопеда, мотоцикла, колеса от сгнившего «Запорожца», а уж велосипедов – от юношеских до дорожных или спортивных.

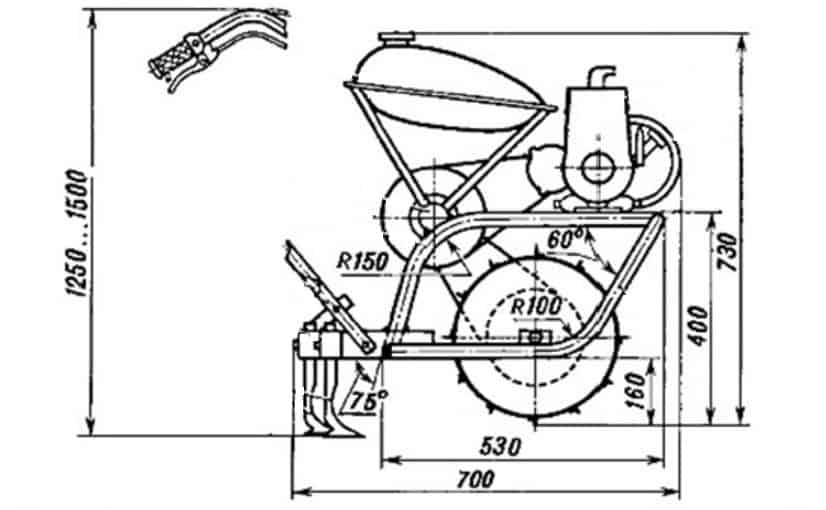

И многое из перечисленного будет фигурировать в чертежах и на сборке самодельных культиваторов. Подскажут и интересную идею усовершенствования, как сделать культиватор своими руками.

Из чего состоит культиватор

Когда вы определились с тем, какой самодельный культиватор будете собирать, необходимо знать из каких частей он состоит. Это поможет в дальнейшем использовать свои чертежи.

Силовая установка – это, по сути, сердце любого культиватора – электромотор, или же двигатель внутреннего сгорания. При этом

Опытные мастера рекомендуют взять электромотор от вентиляционной системы, которую уже давно не эксплуатируют. Так же можно использовать начинку промышленного компрессора. Такие силовые установки обладают высокой надёжностью и большим сроком службы.

Использование ДВС от мопеда необходимо принудительно охлаждать. Поэтому нужно заранее обзавестись вентилятором. А вот бензопила имеет уже встроенную систему охлаждения.

Редуктор позволяет контролировать крутящий момент двигателя. Т.е., двигатель работает с постоянной очень высокой мощностью, а редуктор позволяет снизить обороты и усилить мощности на рабочем валу.

Ручки управления должны быть удобными и регулируемыми. Обычно на рукоятки выводят элементы управления всем культиватором. Поэтому нужно тщательно продумать, как будет выглядеть конструкция в целом, ведь именно вам придётся её катить.

Культиватор вместо лопаты

Гектары перекопанной и взрыхленной земли не прибавят ни сил, ни здоровья. Особенно, если утомительную процедуру необходимо проводить каждую весну и осень. Да и 6 соток вскопать вручную – трудоемкое занятие.

Электрический культиватор способен помочь дачнику, облегчить и ускорить процесс. Садовый инструмент обрабатывает и рыхлит почву, вскрывая ее пласты, и разбивает земляной ком, насыщая его кислородом. С помощью электрического помощника можно удалять сорняки и окучивать растения.

Примерная стоимость культиватора, созданного в промышленных условиях, варьируется от 5 до 30 тыс. р. в зависимости от вида. А если нужна еще газонокосилка, система освещения для рассады, капельный полив в теплице и многое другое, что хочется механизировать и усовершенствовать, то эту сумму можно сэкономить.

В помощь фермеру – 5 вариантов культиватора, собранных и проверенных российскими дачниками. Для создания изобретений подойдут обычные инструменты и запчасти, которые есть под рукой.

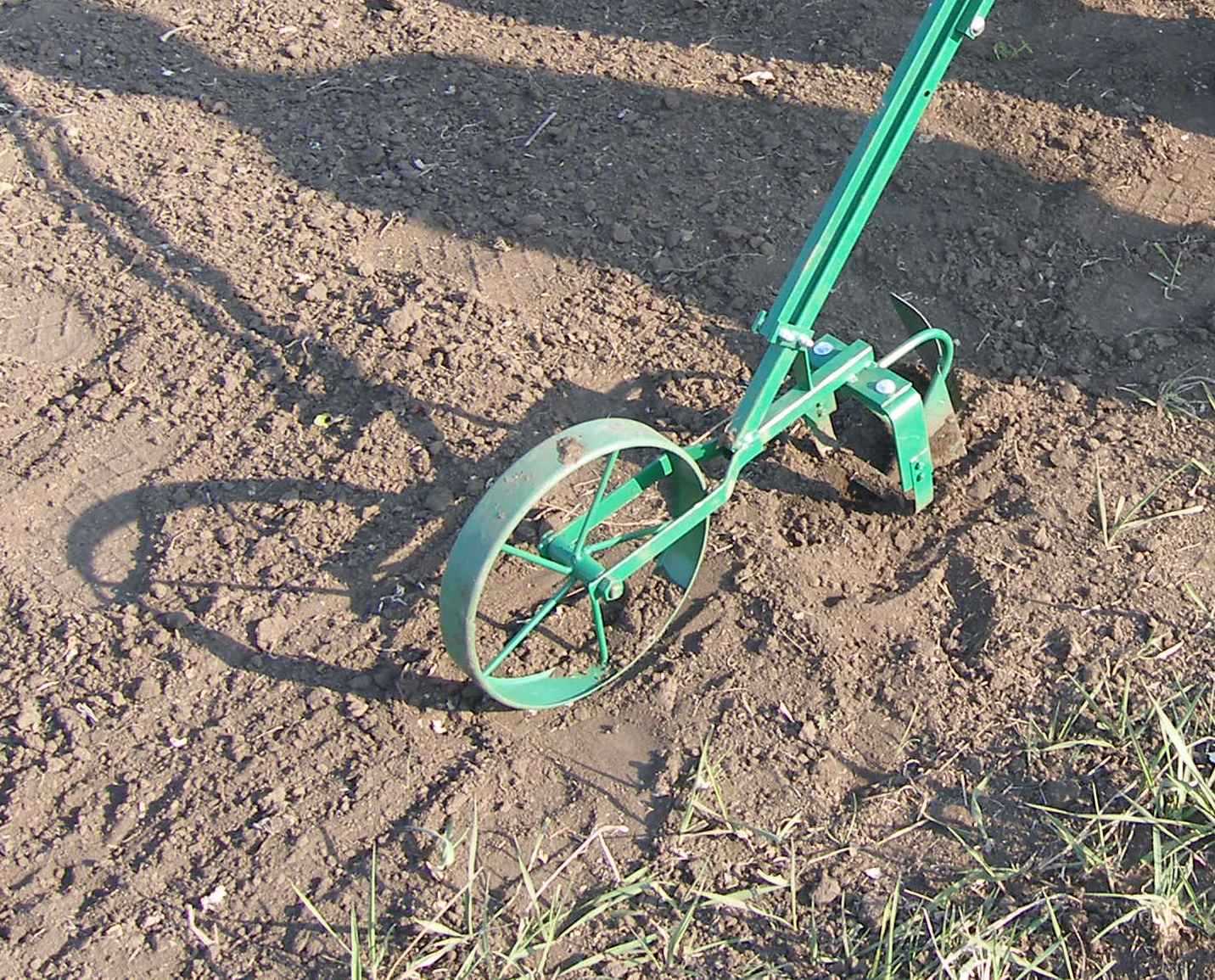

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.
