Как сделать окучник для мотоблока самостоятельно

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства. Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу

Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Регулировка угла наклона выполняется с помощью талрепа

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучникаНе надо приобретать магазинные диски, так как заточить металл, из которого они изготовлены, болгарка не способна.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Запись Как сделать окучник для картофеля своими руками впервые появилась Про ферму.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

• газовый резак – для вырезания деталей из листового металла и стальных профилей;
• газосварочный пост – для соединения деталей сварными швами;
• газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
• тиски и прочие слесарные инструменты;
• мощная дрель и набор твердосплавных свёрл по металлу;
• углошлифовальная машина (болгарка) – для зачистки сварных швов;
• трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Какие есть виды окучников

Инструмент для окучивания грядок можно приобрести в магазине сельскохозяйственной техники или сделать собственными руками.

Существуют такие виды этой техники:

• однорядный;
• двухрядный;
• пропеллерный;
• роторный;
• дисковый;
• листерный.

Однорядный

Эта разновидность окучников часто используется для легких типов почвы. Борозды можно делать, окончив предварительное разрыхление почвы культиватором.

Двухрядный

Перед высадкой культур выполняет нарезку пары борозд. Кроме того, он используется для разрыхления и окучивания грунта. В устройство входит рама, на которой закреплены сразу два окучника. За счет этой особенности процесс обработки таким инструментом существенно экономит время. На мотоблок можно закрепить с помощью сцепки. Однако для работы данный вид окучника нуждается в большом сопротивлении. Потому его используют зачастую вместе с грунтозацепами.

Пропеллерный

Такие окучники работают за счет специальных пропеллеров. Под их воздействием вскапывают грунт и убирают сорняки, и только потом уже можно приступать к разрыхлению грядок. Данный вариант используется для мотоблоков с передним приводом и парой скоростей. Это обуславливается тем, что на последней скорости мощность растет почти до 200 оборотов за минуту.

Роторный

У этого инструмента колеса заменены роторами с винтовыми зубьями. На практике такой окучник показывает впечатляющий уровень производительности при создании борозд, разрыхлении почвы и окучивании картофеля. Можно использовать на трехскоростном мотоблоке (две скорости и задний ход). На самой маленькой скорости инструмент окучивает посадку, а на следующей – откидывает грунт с пространства междурядья.

Дисковый

Для обработки грунта он универсален. Рабочая деталь – стальные вогнутые диски. Погружаясь в грунт на заданное расстояние, они разрыхляют его, формируя так гребень. Чтобы сделать использование более эффективным, нужно устанавливать диски под углом вертикально и относительно направления движения оборудования.

Изготовление дискового окучника для мотоблока своими руками описано далее. Чертежи и размеры вместе с фото прилагаются к описанию как сделать инструмент.

Листерный

Наделен зафиксированной шириной обработки почвы. Применяется зачастую на довольно слабых мотоблоках, чья мощность не превышает четырех лошадиных сил. Может обрабатывать грядки шириной около 30 см. Имеет тонкую стойку и пару боковых крыльев. Стойка защищает сам инструмент от перегрузки и механических повреждений. Этот вид окучника может быть использован только на сухом грунте – налипание почвы будет сильно мешать работе подвижных деталей конструкции.

Также можно встретить листерные насадки, на которых можно контролировать ширину обработки земли. Они предназначаются для более мощных мотоблоков – от четырех лошадиных сил. Такой инструмент можно использовать и для работы с увлажненной почвой.

Как выбрать?

Выбор окучника зависит от его предназначения. Например, трехрядный вариант владельцу шести соток вряд ли подойдет, а в фермерском хозяйстве он станет незаменимым помощником при возделывании корнеплодов или ягодных культур. При выборе товара следует ориентироваться на комплектность. К примеру, дисковые типы окучников на раме нередко продаются без сцепки. При недосмотре за комплектацией придется отложить работы для того, чтобы купить или изготовить сцепку самостоятельно.

Понятно, что для бытового культиватора и для МТЗ эффективно использовать разные модели окучников.

На российских полях «прижились» многофункциональные польские модели. Они подходят для обработки больших площадей с небольшим уклоном. Для подсобных хозяйств стоит обзавестись универсальным механизмом, совместимым по параметрам с имеющимся или планируемым к приобретению мотоблоком или мотокультиватором.

Огородникам, обрабатывающим большие картофельные участки, подойдет активный двухрядный тип окучника. Вращающиеся лопасти справятся сразу с тремя задачами: разрыхлят в междурядьях землю, порубят сорняки, образуют холмики над плетями.

Подготовка к работе

Эффективность навесных приспособлений к мотоблоку напрямую зависит от правильности их эксплуатации. В их использовании нет ничего сложного, однако есть ряд моментов, с которыми полезно ознакомиться перед тем, как окучивать или производить другие работы при помощи устройства.

Настройка

Настройка окучника на мотоблок, как и все особенности работы этого устройства, подробно описана в любом пособии для дачников, и освоить их не составляет труда даже новичку. Однако всегда есть нюансы, которые на бумаге не предусмотреть. Прежде всего, индивидуальная настройка необходима потому, что в каждом отдельном случае имеет место свой объем факторов, характеристики грунта, погода, конструкция и качество заточки рабочих частей устройства и так далее.

Не последнюю роль играют и технические характеристики самого агрегата. Поэтому перед первым выездом на грядки имеет смысл опробовать приспособление на целине с теми же особенностями грунта. Делая такие пробные проходы, есть возможность ощутить особенности «поведения» техники, отработать угол наклона, настроить глубину, скорость движения.

Используйте специальные насадки на мотоблок для окучивания картофеля

Регулировка

Отрегулированное устройство предусматривает, прежде всего, точность его направления относительно полосы. Перед тем как настроить дисковый окучник, нужно расположить агрегат параллельно бороздам с нужным углом наклона и шириной грядки. Выверенные заранее параметры работы обеспечат ее эффективность.

Угол наклона регулируется при помощи специального винтового приспособления, наклоняющего приспособление относительно агрегата. Угол определяет и глубину вспашки. Помимо этого, при помощи отверстий креплений окучника проводится дополнительная настройка. Если используется регулируемое приспособление, на этом этапе необходимо установить ширину борозды.

Нижние части дисков раздвигаются на расстояние от 40 до 70 см, в зависимости от ширины заданного ряда. Кроме того, при настройке ширины необходимо следить и за углом наклона — регулируемые части должны быть абсолютно симметричны. Далее агрегат устанавливают на участок таким образом, чтобы борозда проходила ровно между дисками. Проход осуществляется по междурядью, не задевая растения.

Установка

Теперь разберемся, как установить окучник на мотоблок. Первым делом монтируется окучник с рамой: стойка приспособления вставляется в замок и закрепляется при помощи двух болтов. К собранному устройству присоединяется сцепка (та же, что и для плуга). Получившаяся конструкция подсоединяется к мотоблоку. Угол наклона навески по ходу движения регулируется при помощи винта сцепки.

Об окучнике

Устройство в виде окучника для мотоблока является орудием, напоминающим плуг. Им можно окучивать культуры, выращиваемые в сельском хозяйстве. Ранее использовали конные окучники, а с течением времени их стали устанавливать на оборудование – например, трактор. Новшество применяют как насадку, которую закрепляют на креплениях. При помощи приспособления можно выполнить возделывание:

• картошки;
• свеклы;
• моркови;
• репы.

На заметку! Конструкция предназначена для формирования параллельных, ровных, аккуратных борозд.

С его помощью легче выполнить:

• засыпание земли в подготовленные борозды;
• прополку;
• рыхление;
• удаление сорных культур вместе с корешками.

Каждый из представленных процессов будет более быстрым, качественным. Когда все посадки ровные, то их проще обрабатывать, собирать. Проходы будут свободными, не заселенными сорняками. Так как почва будет разрыхлена на большую глубину, то корневая система получит достаточное количество кислорода. Клубни смогут активно расти и развиваться.

Окучник для картофеля к мотоблоку: какие модели бывают в продаже, как сделать своими руками, как окучивать картошку

Чтобы избавиться от сорняков и обеспечить лучшее поступление кислорода к растущим клубням, картофель требуется окучивать — присыпать разрыхленную почву у основания стеблей. Если площадь посадки небольшая, окучивать урожай можно вручную. А вот на больших участках справиться с задачей поможет окучник для картофеля к мотоблоку.

Принцип действия мотоблока при окучивании

Чтобы окучить картофель при помощи мотоблока, нужно приобрести подходящий окучник, который будет разрыхлять землю и одновременно присыпать ее к основанию куста.

Перед началом окучивания на мотоблоке требуется отрегулировать глубину погружения и угол атаки. Для этого мотоблок ставят на ровную поверхность, опускают окучник на землю и только тогда прикрепляют к сцепке. Стойка окучника находится в вертикальном положении.

В случае с дисковым окучником необходимо настроить расстояние между нижними точками дисков и угол поворота.

Фото дискового окучника в работеОпытные агрономы советуют использовать колеса мотоблока со следующими показателями: диаметр — 70 см и ширина — 10-14 см. Такие колеса снижают риск механического повреждения растения.

Устанавливаем грунтозацепы на мотоблоке, разводим оба крыла как можно дальше друг от друга. Начинаем окучивать картофель на низкой скорости, чтобы не задеть корневую систему.

Следим за тем, чтобы колеса шли строго между рядами, не повреждали кустов и рядность.

Окучивание почвы лучше производить после выпадения осадков или полива, когда земля немного влажная.

Преимущества и недостатки технологии

Мотоблок обладает рядом достоинств:

• Скорость окучивания картофельного участка возрастает.
• По сравнению с ручной работой, мотоблок позволит увеличить производительность труда агронома.
• Мотоблок позволяет сделать глубокую борозду, которая не даст стеблям картофеля упасть. Вертикальное положение ботвы положительно влияет на урожай.
• Мотоблок делает почву очень рыхлой. Увеличивается вентиляция воздуха, корни картофеля получают больше воздуха и начинают быстрее расти.
• Регулярное окучивание дает возможность поддерживать нужный температурный режим почвы.
• Разрыхляя землю, мотоблок одновременно очищает кусты картофеля от сорняков.

Кроме всех достоинств, у мотоблока есть один большой недостаток — высокая цена на данную технику. Не стоит экономить на мотоблоке или приобретать его с рук.

Во-первых, как у любого механизма, у него есть срок эксплуатации. Бывший в употреблении мотоблок может оказаться очень старым и долго не прослужит.

Во-вторых, низкая стоимость должна настораживать, так как для изготовления одной единицы техники требуются детали высокой стоимости.

Некоторые агрономы считают, что в зависимости от климата эффективность окучивания мотоблоком разнится. Данный прибор будет полезен при окучивании картофеля в теплых регионах. В холодном климате стоит воздержаться от использования данной техники, так окучивание, прополка урожая сводятся к минимуму.

Выбираем окучник

Способы окучивания будут отличаться в зависимости от того, какая модель приспособления выбрана. В продаже можно найти дисковые и плугообразные окучники.

Плугообразный

Плугообразный окучник бывает как двухрядный, так и однорядный.

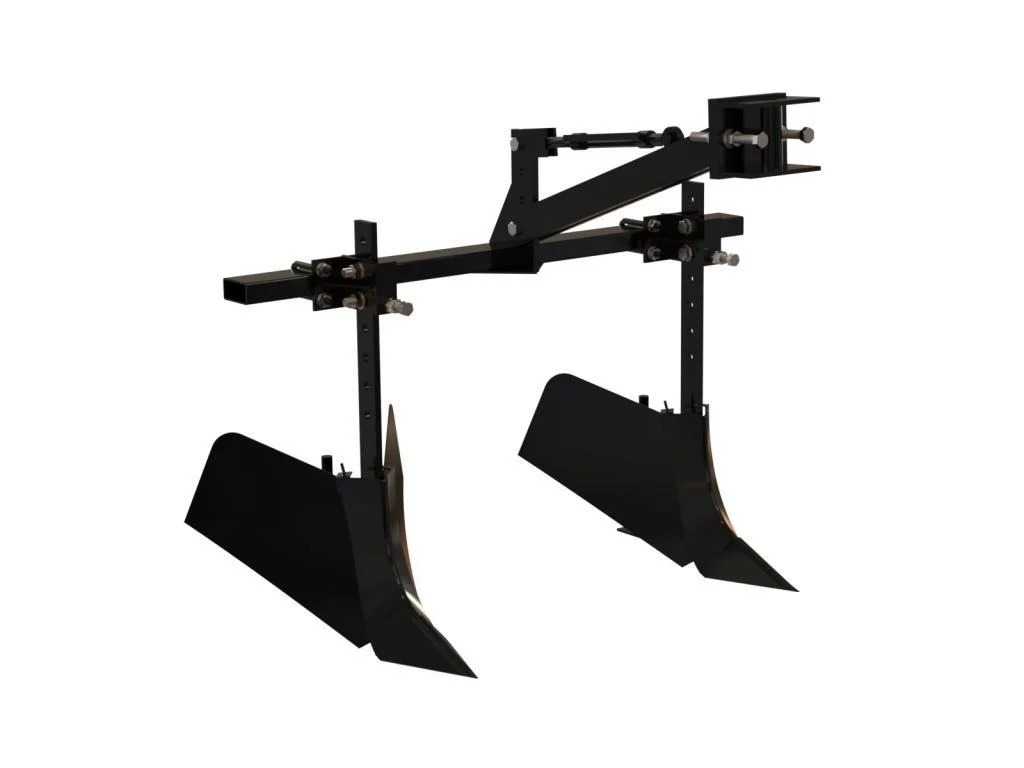

Двухрядная модель

У плуга форма треугольника, у которого стороны завернуты кверху. Земля от центра междурядья перенаправляется к основанию стебля растения. Плугообразный окучник хуже справляется с крупными клочьями земли, чем дисковый.

Однорядный окучник выглядит как половинка двурядного. Он имеет такой же принцип работы, но обрабатывает куст только с одной стороны. Поэтому на процесс окучивания потребуется потратить в два раза больше времени.

Модели

Дисковые	Плугообразные
Целина	Aurora
PATRIOT	Champion
Нева	DDE
DDE	Elitech
Yanis	PATRIOT
Pubert
Tsunami
Viking
Мобил К

Альтернативные способы окучивания

• ручной окучник, изготовленный своими руками,
• культиваторная насадка,
• ручная соха,
• маленький трактор.

Перед посадкой картофеля стоит подумать о том, чтобы ряды располагались на таком расстоянии, при котором вам будет их удобно окучивать. Мотоблок упросит этот процесс и сделает его быстрее.

Надо только разобраться в самом процессе окучивания и отрегулировать положение окучников. Регулярное и аккуратное окучивание поможет вам вырастить хороший урожай картофеля.
