Печь для гаража на дровах, отработке

Виды топлива

Для растопки любой печи понадобится подходящее топливо, и самодельный гаражный экземпляр не является исключением.

Запастись дизельным топливом – соляркой, гораздо проще, нежели закупать для гаража древесное сырье, но она имеет массу недостатков и считается наиболее пожароопасной. Горение в печи при использовании данного топлива происходит благодаря нагреву жидкости и сгоранию выделяемых паров.

Конструкция, работающая на отработанном масле, является не менее опасной и склонной к возникновению нежелательных возгораний. Все дело в том, что пламя вспыхивает молниеносно и искры могут случайно попасть на горючие вещества и предметы, находящиеся вблизи.

Пожалуй, самым привычным и безопасным вариантом является отопительное изделие, работающее на дровах. Но некоторые пользователь считают, что сырье разгорается слишком медленно, что сказывается и на распространении тепла. Эта проблема решается довольно просто – можно оснастить конструкцию мини-вентилятором. Если поставить данный элемент в процессе изготовления, он поспособствует наилучшей циркуляции воздуха, что благотворно скажется на процессе горения и растопки.

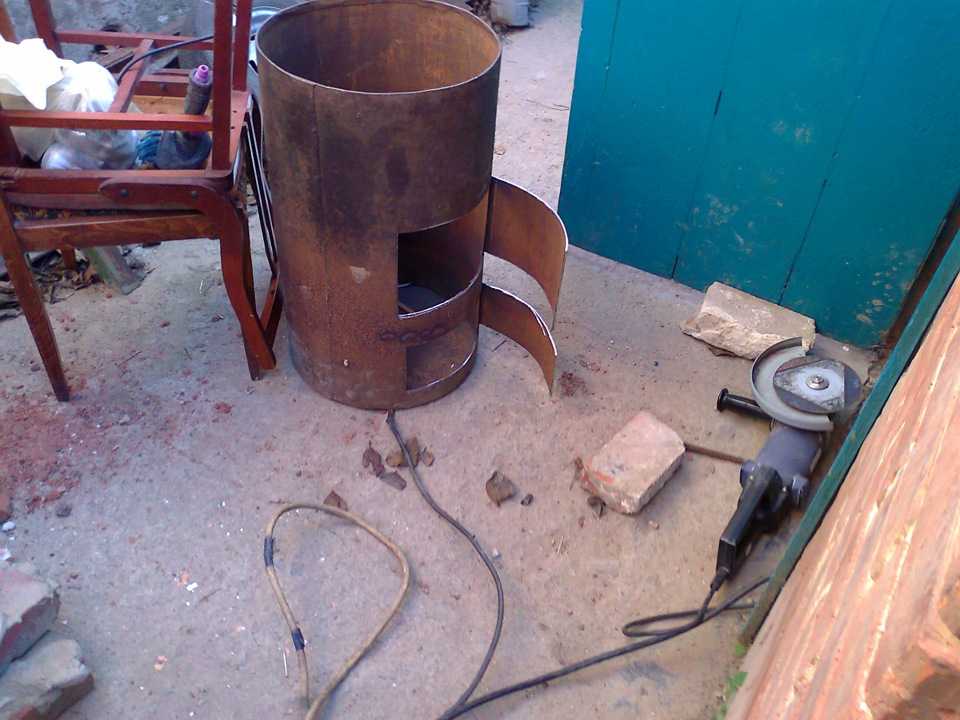

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

Металлическая бочка или отрезок трубы диаметром 300-400 мм;
Толстая металлическая проволока;
Паяльная лампа;
Крупные речные камни;
Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Способы отопления гаража

Сейчас для создания хорошего микроклимата в гаражном помещении есть множество вариантов. Самые маленькие по габаритам, эффективные в работе и популярные в наше время:

Буржуйка — это небольшая стальная или чугунная печь, она имеет невысокую стоимость, для работы достаточно дров, щепок, древесных отходов. Буржуйка имеет маленький показатель КПД, помещение, в котором она установлена, должно иметь хорошую циркуляцию воздуха, необходимо обустраивать дымоход. Использовать буржуйку в гараже достаточно проблематично, так как необходимо строго соблюдать все меры безопасности, печь должна быть значительно удалена от всех посторонних поверхностей и предметов, особенно легко воспламеняющихся. Плюсом является то, что на этой печке можно быстро согреть воду или приготовить еду, но для устройства в гараже, нужно выделять ей достаточно большое пространство, также ее нельзя оставлять без присмотра во время работы.
Булерьян, данный вид оборудования работает по принципу конвертерного сжигания газа, он имеет высокий показатель КПД, в качестве топлива можно использовать торф, древесину, уголь, древесные отходы, все, что имеет не жидкую и не газообразную форму. Такой агрегат занимает очень мало места, быстро согревает помещение, достаточно просто монтируется, хоть и имеет некоторые особенности. На одной закладке топлива этот отопительный прибор способен работать более 10 часов, при этом всегда поддерживать заданную температуру. Основным недостатком такой печи является ее слишком высокая стоимость, несмотря на удобство в эксплуатации, позволить себе данный агрегат для обогрева гаража может не каждый.
Тепловая пушка, работающая от электроэнергии, является прекрасным вариантом для обогрева, она быстро согреет воздух в помещении. К минусам можно отнести то, что она является достаточно шумной, потребляет большое количество энергии, после ее отключения, тепло в помещении ничем не поддерживается, и воздух сразу остывает. Такие пушки могут работать на газе, но это достаточно опасный прибор, тем более она также является шумным устройством. У тепловых пушек есть плюс — это ихмобильность и скорость обогрева, но для постоянного пользования этот агрегат экономичным не является.
Масляный радиатор— это хороший вариант для отопления, он не требует монтажа, при этом обеспечена полная безопасность эксплуатации и длительной срок службы прибора. Такой агрегат отопления будет расходовать значительное количество электроэнергии, что не является экономией.
Инфракрасный обогреватель, он может работать от электросети или на газе, к преимуществам можно отнести компактность конструкции и направленный обогрев. К недостаткам относится невысокий показатель КПД прибора, а также необходимо следить, что попадает под облучение прибором, чтобы не испортилось покрытие автомобиля.

Вариантов как обеспечить отопления гаража множество, но если выбирать самый экономичный из всех — это создание печи своими руками. При этом работать она будет «на отработке», соответственно на протяжении всей эксплуатации агрегата расходов также не будет.

Обустройство дымохода для кирпичной печи в гараже

Дымоход является самой важной часть во всей конструкции. Лучше всего использовать съемный дымоход, так как летом печь не применяется, и конструкцию можно снять

Для этого подойдет нержавеющая труба, которая выводится на улицу сквозь отверстие в крыше. Важно, чтобы при сооружении дымохода не пострадали перекрытия гаража.

Для соединения печи с трубой верхняя часть печи закрывается кирпичом, при этом оставляется небольшая дыра, через которую будет подсоединена труба. Далее нужно закрыть все имеющиеся щели, проще всего замазать их раствором глины. После стоит утеплить дымоход слоями подходящих материалов, например таким, как базальтовая вата.

Когда конструкция полностью готова, рекомендуется дождаться высыхания печи, а точнее раствора. На это потребуется около двух-трёх недель. Затем нужно проверить тягу, подпалив в основной камере печи небольшое количество бумаги, щепок или другого горючего материала.

Как правильно установить печь в гараже?

После выбора места установки, до начала монтажа, нужно обезопасить основание от случайного выпадения углей, путем подкладки под печь стального листа, или возведения кирпичного основания. Если выполнена стяжка пола из бетона, то печь можно устанавливать сразу на него.

Для увеличения времени теплоотдачи и одновременно безопасности, вокруг печи возводятся стены из красного кирпича. Так увеличивается время работы печи, она остывает гораздо медленнее, позволяя получать тепло после полного сгорания топлива. Такой метод применяют в основном для печей квадратной формы, в печах круглого сечения применяются радиаторные пластины, по всему корпусу.

Рассмотрим более подробно как правильно установить печь в гараже:

Когда определились с местом установки, нужно подготовить фундамент для её монтажа, вес стальных печей невелик, но основание должно быть достаточно крепким. Под местом установки выбирается грунт на глубину 40-50 сантиметров, размеры рассчитываются исходя из самой печи (на 15-20 сантиметров шире).
Далее выкопанная яма засыпается подушкой из песка и щебня, и хорошо утрамбовывается.
После чего сооружается деревянная опалубка, и надежно закрепляется.
Дальше подготавливается цементно-песчаный раствор с щебнем, и бетонируется.
Когда основание застынет устанавливаем саму печь, согласно предусмотренному расчёту.
При надобности делаем защитный экран вокруг печи.
В зависимости от условий, делаем проходное отверстие для дымоходной трубы в стене или в крыше.
Последним этапом установки печи будет монтаж дымохода (об этом речь пойдет далее).

Буржуйки дровяные из подручных материалов

Буржуйку в гараж лучше подбирать, учитывая возможности ее использования. Оптимально делать ее с учетом последующей модернизации, а именно использования разного топлива. Но на начальном этапе лучше и дешевле чем дрова топлива не найти. В связи с чем и строить буржуйку стоит сначала только под дрова.

Из чего можно собрать корпус печи

Чтобы получить хороший отопительный прибор на дровах необязательно специально покупать дорогостоящие материалы

Достаточно просто обратить внимание на те предметы, из которых можно сделать корпус. Если сделать анализ проектов мастеров, то буржуйка в гараж отлично получается из:

Толстостенной водопроводной трубы диаметром 500 и более миллиметров;
Старого газового баллона;
Старых автомобильных стальных дисков;
Толстостенных бочек и бидонов;

Отдельно от этого списка стоит отметить листовой металл толщиной от 2 мм. Это один из самых благодарных материалов для того чтобы решить задачу как сделать буржуйку в гараж.

Но, это классические варианты самодельных металлических печей, а ведь можно еще и пофантазировать и соединить несколько проектов в один. Например, используя колесный диск в качестве основания для вертикальной печи из газового баллона или толстостенной печи.

Установка буржуйки на штатном месте

Буржуйка в гараж устанавливается с определенными условиями. Прежде всего, под ней должен быть твердый пол из негорючего материала. Для этого отлично подходит и цементная стяжка, и кирпичная кладка. Печь должна устойчиво стоять на полу. Второй момент заключается в том, чтобы она была удалена на достаточное расстояние от автомобиля. Так как корпус печи может разогреваться до 500-700 градусов, для металла это не страшно, а вот для пластика и автомобильной краски это катастрофа. Поэтому расстояние до автомобиля должно быть минимум 1,5-1,8 метра.

Внимание! Для тех, кто имеет автомобиль с газовой установкой. Не только утечка пропана или метана из баллона может быть причиной пожара

Постановка в зимнее время автомобиля с мороза в просто нагретый гараж может повлечь молниеносное расширение газа в баллоне. Соответственно создание избыточного давления в нем и разгерметизацию с последующим воспламенением!

Если в помещении стены имею деревянную обшивку, то в месте установки стены должны быть обшиты листами асбеста, выступающими на 40-50 см за габариты печи. Перед топливником обязательно должен быть на полу установлен лист металла, на котором рекомендуется установить металлический поддон с высотой бортиков 4-5 см , и заполненным песком на высоту 2-3 см по всей площади.

Крепление труб должно обеспечивать прочность и надежность. Применение для крепления тканей или других горючих материалов не допускается.

Изготовление печки на дровах

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Самой популярной среди автолюбителей является конструкция под названием «буржуйка».

Основные преимущества

Буржуйка своими руками

Среди многочисленных положительных качеств, которыми обладает такая печь, стоит отметить:

отсутствие необходимости в строительстве фундамента;
простоту эксплуатации;
возможность использования как для обогрева, так и для приготовления пищи;
экономичность;
автономность от коммуникаций;
низкую стоимость;
небольшие габариты;
высокий КПД.

Конструкция «буржуйки»

Каких-либо четких требований касаемо конструкции нет, каждый может сделать «буржуйку» с учетом собственных потребностей и предпочтений. Но в любом случае печка должна состоять из четырех основных элементов.

Топочная камера – емкость, в которой будет сгорать топливо.
Решетка, расположенная рядом с основанием. Она обеспечивает тягу и используется для укладки дров.
Зольник устанавливается ниже решетки. Он необходим для удаления сажевых скоплений.
Дымоход.

При желании «буржуйку» можно несколько усовершенствовать для сокращения расхода дров. С этой целью вытяжной патрубок устанавливается не рядом с задней стенкой, а поверх дверки. В таком случае вначале будут нагреваться стены печи, а уже потом газы попадут в трубу. Следовательно, увеличится время теплоотдачи.

Изготовление буржуйки

Что потребуется в работе

Для изготовления дровяной печи требуются такие материалы:

швеллер;
железная емкость на 200 л;
трубы.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, тщательно изучите все соединяющие узлы.

Сборка конструкции

Приблизительная схема печи

Шаг 1. Вначале срезается верхняя часть емкости. Для этого можно воспользоваться болгаркой.

200-литровая бочка

Шаг 2. Равняются образованные кромки. Края бочки заворачиваются молотком внутрь. Аналогичным образом подгибаются края крышки, но в этот раз наружу.

Шаг 3. В центре крышки вырезается отверстие ø10-15 см под трубу. Для этого можно воспользоваться молотком и зубилом.

Шаг 4. К крышке приваривается швеллер. При этом отверстие для пробки можно как заварить, так и оставить для визуального контроля процесса горения.

Прижимной круг

Установка прижимного круга в печь

Шаг 5. В верхней части корпуса проделывается отверстие ø10 см под дымоход, приваривается труба.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы слегка поднималась над поверхностью. С помощью этой трубы будет подаваться воздух в конструкцию.

Элементы печи

Печь для гаража

Печь-«буржуйка» готова.

Установка дымохода

Особенности эксплуатации

После сборки печи необходимо провести тестирование на предмет правильности функционирования. Для этого нужно выполнить такую последовательность действий.

Загрузка дров

Шаг 1. Вначале топочная камера на треть заполняется дровами.

Шаг 2. Устанавливается и закрывается крышкой труба для подачи воздуха. В ходе сжигания топлива крышка понемногу опускается.

Шаг 3. Вставляются дрова, слегка смачиваются бензином, кидается зажженная спичка.

Печь в работе

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
Петли для дверцы.
Болты и гайки.
Листы металла толщиной 4 – 5 миллиметра.
Два круга, диаметром с край обода диска (для дна и крыши).
Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

Электросварочный аппарат;
Газовый резак (при наличии), но можно обойтись и без него;
Угловая шлифовальная машинка или болгарка;
Электрическая дрель;
Ручная ножовка по металлу;
Молоток или кувалда;
Набор напильников;
Плоскогубцы или пассатижи;
Разметочный инструмент – линейка, керн, маркер;
Строительный уровень;
Рулетка;
Кисть малярная.

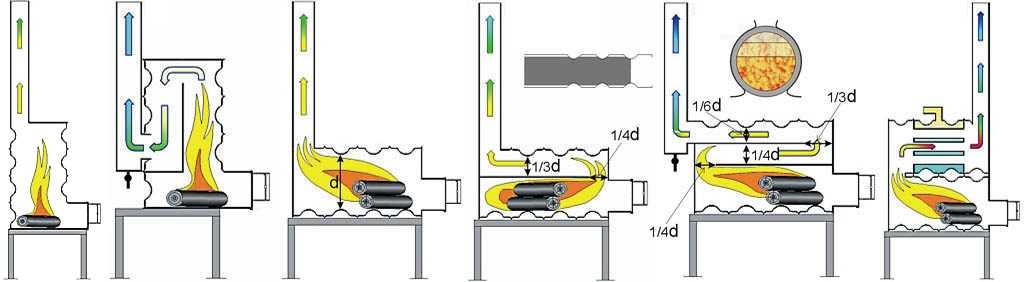

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.

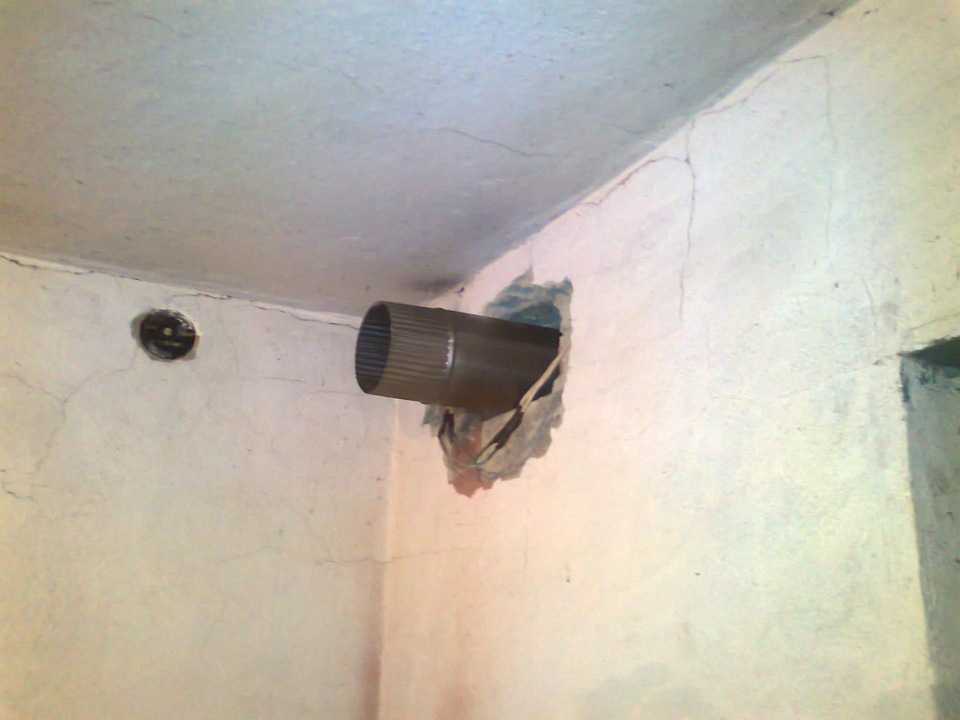

Вывод дымохода через стену

Существуют два варианта вывода дымохода: через крышу гаража или стену. Сейчас подробно рассмотрим оба варианта.

Вывод дымохода через стену имеет ряд преимуществ:

Не требует выполнения качественной гидроизоляции прохода трубы, в отличии от прохода через крышу.
Относительно простотой и удобный монтаж.

К минусам можно отнести:

Хуже тяга, в сравнении с прямым монтажом дымохода.
Наличии поворотов и изгибов, затрудняется чистка.
В большей степени нуждается в утеплении.

Схемы монтажа гаражной печки через стену (2 варианта):

Советы по установке:

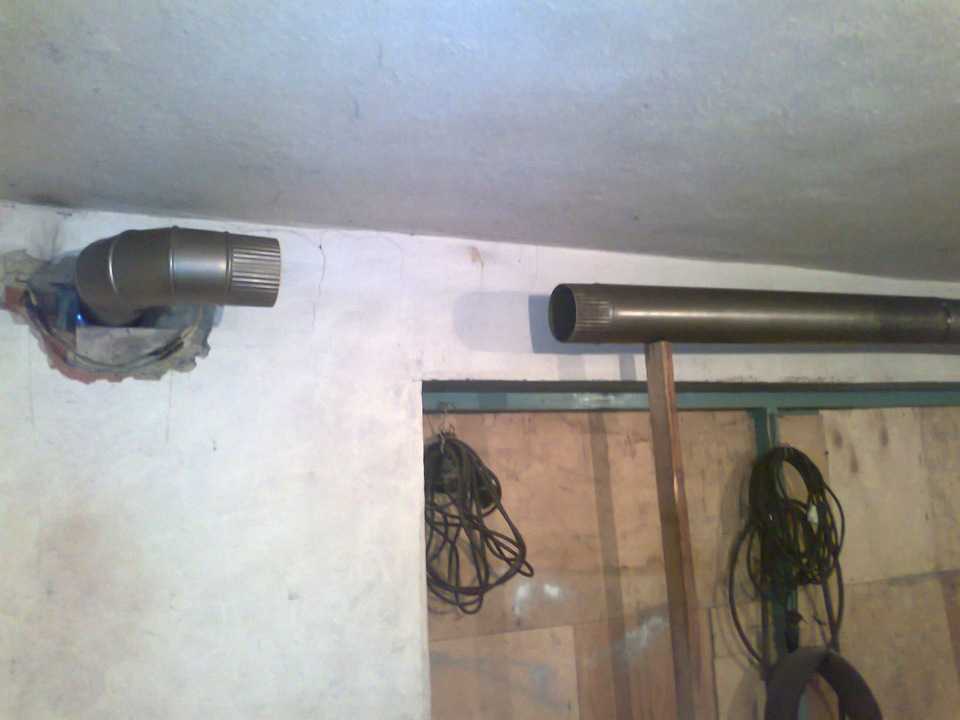

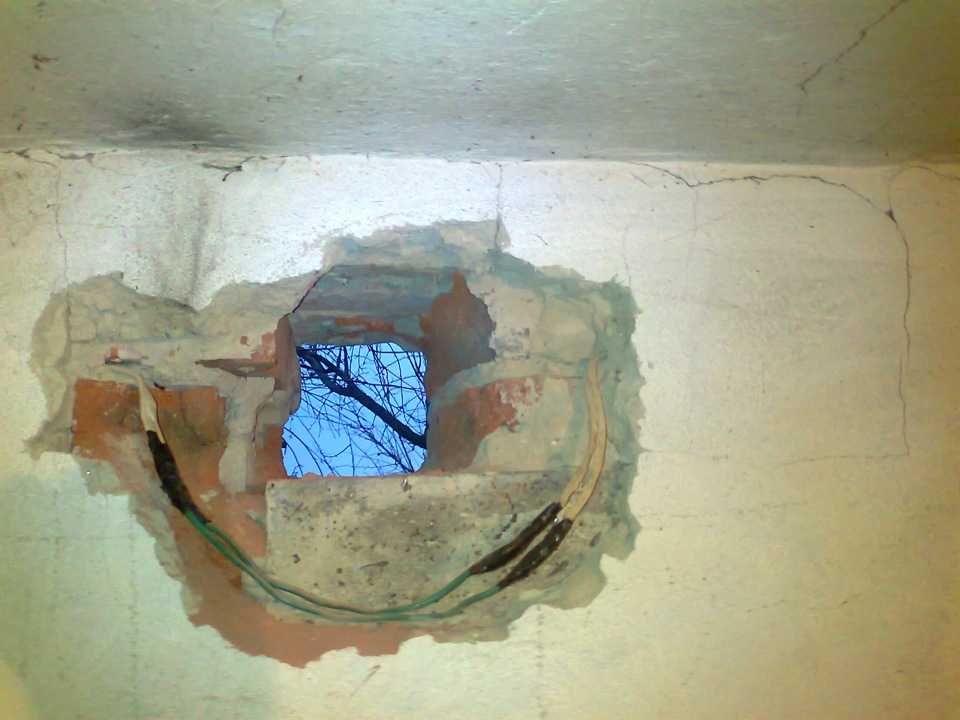

Монтаж дымохода начинается с печи. После предварительной сборки, отмечается место прохода дымохода в стене. Далее подготавливается само технологическое отверстие. После уже производится окончательный монтаж труб в гараже с выводом колена или тройника на улицу.
Желательно использовать тройник с ревизионной съемной крышкой, для удобства чистки. Стоит заметить, что если стены гаража выполнены из дерева, в обязательном порядке устраивается противопожарный проход, из стального короба, где пространство вокруг трубы заполняется негорючим материалом.

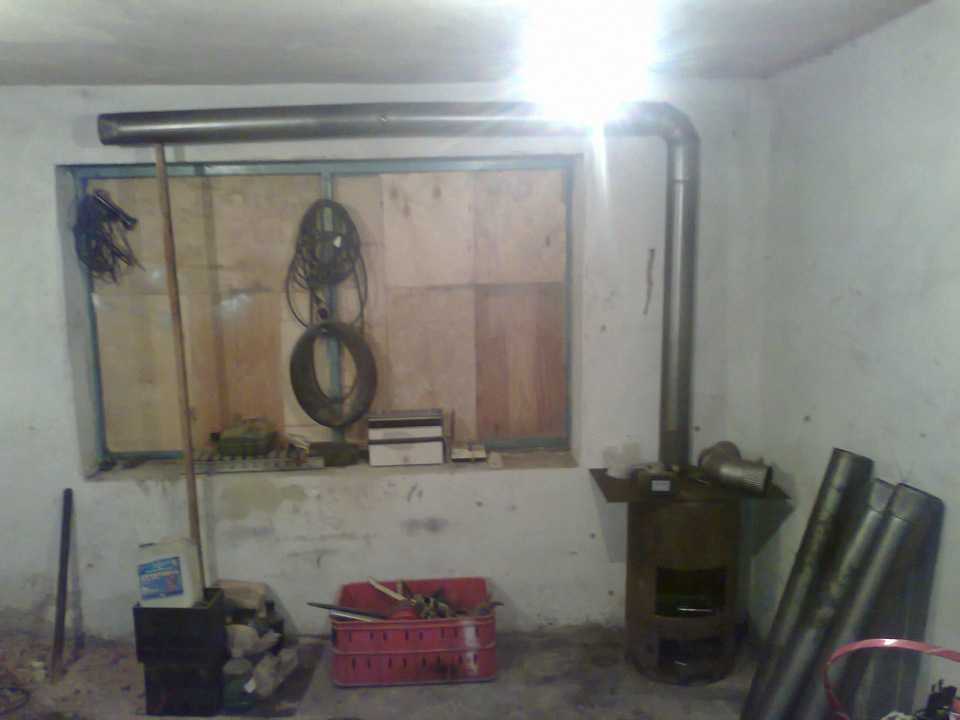

Монтаж трубы дымохода по стене выполняется с помощью специальных креплений строго по вертикали, на конец трубы устанавливается грибок, для зашиты от попадания влаги. Длина дымохода зависит от конкретных условий, главное условие – достаточно хорошая тяга.
