Как собрать сифон для раковины на кухне: инструкция по установке своими руками

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Установка нового сифона

Переходим к основным операциям:

  • прокладку для слива с помощью герметика фиксируем к защитной решётке (учитывайте, что уплотнитель не используется для нержавеющих моек, создавая лишнюю толщину);
  • устанавливаем сливную деталь в отверстие раковины;
  • снизу рукомойника ставим нижнюю пластиковую часть стока, закрепляем её винтом сливной решётки, без чрезмерных усилий, чтобы не сорвать резьбу;
  • выпускной патрубок оснащаем гайкой с плоским уплотнителем (толщиной 3-5 мм), прикручиваем к сливной конструкции;
  • на нижнюю часть сифонного «стакана» надеваем прокладку (необходимо поместить её ровно, чтобы не возникло перекручивания), затем закручиваем крышку;
  • гайку и конусную прокладку (минимального размера, широкой стороной вверх) последовательно надеваем на выпускную трубку;
  • берём сифон, фиксируем его к выпускной детали установленной гайкой;
  • гайку и затем манжету надеваем на гофру (или иной соединитель с канализацией), крепим к выпуску сифона;
  • завершающий этап — это сопряжение подводки с канализационной трубой, для облегчения задачи можно смазать контактные области жидким мылом либо силиконом.

Знание сантехнических работ поможет не только ощутить себя настоящим хозяином жилища, но и отказаться от дорогостоящих услуг мастера

Важно лишь строго соблюдать последовательность операций, чтобы избежать ненужных проблем с соседями. Выполнив правильно все действия, вы установите устройство, которое прослужит долго и стабильно

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Назначение и стандартная комплектация сифона

Главный секрет сифона – в его изгибе. Вода полностью не покидает трубу, оставаясь в этом изогнутом отрезке трубы. Получается своего рода постоянный отстойник. Благодаря водяному затвору неприятные запахи из канализационной трубы не могут проникнуть в помещение – ванную, кухню, туалет. Таким образом, небольшой изгиб в трубе, элементарная конструкция защищает наши квартиры от канализационных «ароматов».

Сифонами обеспечены практически все мойки и раковины. Следовательно, устанавливая у себя на кухне новую мойку, нужно предусмотреть монтаж сифона – несложную процедуру, занимающую минимум времени. Самое простое устройство предназначено для моек с единственным сливным отверстием. Это сифон с компактным корпусом, диаметр патрубка которого составляет 32 мм. Само изделие и переливной канал выглядят как единое целое.

Самый простой вид сифона для раковины — это модель с одним сливным отверстием; а пластик в качестве материала изготовления — это самый оптимальный вариант для кухни

Чтобы лучше представить, как собрать сифон для раковины, рассмотрим стандартную комплектацию устройства:

  • корпус изделия;
  • пластиковый выпускной патрубок;
  • пластиковый манжет;
  • конусные манжеты из резины (32 мм);
  • пластиковые гайки (32 мм);
  • прокладки из резины;
  • резиновая пробка;
  • нижняя пробка;
  • винт для стяжки;
  • декоративная накладка для слива раковины.

Лучший материал для изделий данного типа – пластик (например, полиэтилен или пропилен). Его преимущества очевидны: не поддается коррозии и гниению, прочен и стоек к износу. Некоторые используют трубы из бронзы и латуни, но у них есть один недостаток: с течением времени их поверхность окисляется и накапливает грязь.

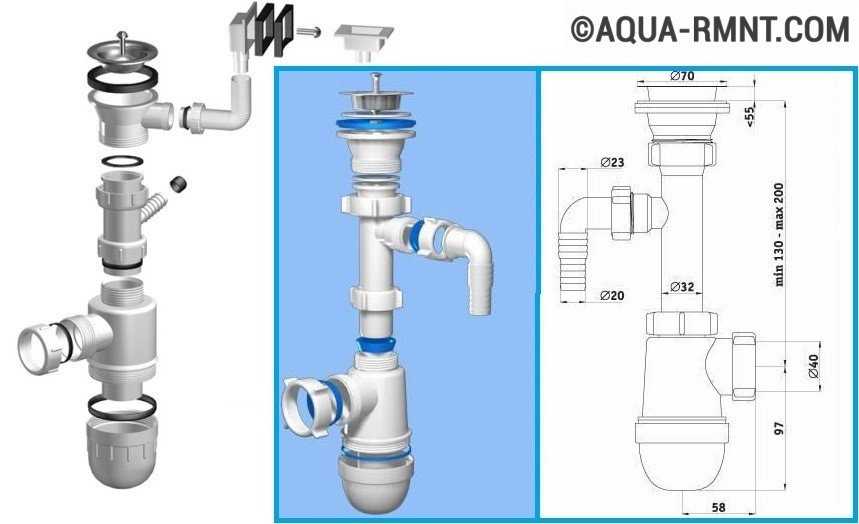

На схеме хорошо видны места соединений, которые герметично закручиваются

Советы по сборке

Если раковина установлена низко, некоторые виды сифонов могут не помещаться в пространство под ней. Не вставляйте патрубок в верхнее отверстие до конца, это может привести к плохой работе устройства! Лучше открепите его от конструкции и укоротите при помощи ножовки или болгарки.

Как и было сказано, любые гофрированные трубы можно заменять пластиковыми и наоборот, как вам удобнее. Гофры проще устанавливать, зато пластиковые меньше забиваются.

Даже если у вас нет стиральной машины и вы не планируете её приобретать в ближайшее время, рекомендую покупать сифон с дополнительными отводами. Если вы когда-нибудь передумаете, не придётся полностью переустанавливать устройство.

Надеюсь, такая пошаговая инструкция поможет вам в сборке, и сифон будет долго служить вам верой и правдой!

Установка сифона для раковины на кухне

Процесс сборки сифона для раковины осуществляется по той же схеме, что и для раковины в ванной.

  • Сперва нужно взять рифлёное уплотнительное кольцо и разместить на патрубке таким образом, чтобы полоски были обращены вверх.
  • Другое кольцо необходимо натянуть под металлическую решётку.
  • Далее, сифон нужно соединить со сливом под раковиной, а сверху уложить сливную решётку, которую окончательно закрепляют с помощью винта.
  • На этом работа по монтажу завершена. Чтобы конструкция была полностью готова к эксплуатации, вам нужно только подключить его выходное отверстия к сливу канализации.

Особых проблем при подключении этого устройства для мойки на кухне или ванной к канализации не возникает. Иногда диаметр трубы может оказаться меньше или больше диаметра сливного отверстия.

В этом случае вам потребуются специальные переходники, которые вы можете найти в любом магазине сантехники. Для подключения сифона к канализационному сливу рекомендуется использовать не гофру, а жёсткий отвод.

Когда все элементы будут присоединены, необходимо убедиться, насколько качественно была выполнена работа и вам не придётся снова разбирать и собирать изделие. Включаем на кухне воду, чтобы сифон заполнился водой и возник гидрозатвор.

Внимательно смотрим на все места соединения — отсутствие протечек указывает на то, что работа была выполнена правильно и конструкция готова к использованию.

Вопреки существующему мнению, установить сифон на кухне к мойке не так уж и сложно. Достаточно разобраться с особенностями этой работы, и в последующем вы сможете самостоятельно его собирать без ошибок.

Главное, на что нужно обратить внимание при выполнении этой работы — порядок установки всех элементов соединения. Однако, у сифона довольно простая конструкция и разобраться с ней не составит труда даже человеку, никак не связанному со сферой сантехники

Установка сифона

  1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
  2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
  3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
  4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

Соединяют вручную основную часть сифона с трубой под мойкой.
Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.

Конструкция

Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

Давайте подробно разберём строение кухонных сифонов.

  1. Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

Виды сифонов для ванн

Существует 3 вида сливов, различающихся механизмом работы:

  • ручной (механический);
  • полуавтоматический;
  • автоматический.

Для использования ручного (механического) устройства дополнительные методы воздействия не требуются. Открывается и закрывается сливное отверстие вручную при помощи запорной пробки. Этот вид слива достаточно прост, надежен, обладает большим сроком использования, поэтому наиболее популярен.

Полуавтоматический сифон приводит в действие тросовый или рычажный механизм. Закрывается слив специальным запорным клапаном. Чаще всего такую конструкцию используют на отверстиях слива и перелива воды выше уровня. Так как в сборке данной установки присутствуют движущиеся составляющие и узлы, надежность ее несколько снижается.

Автоматический слив представляет собой единый механизм с наполняющей системой. Она работает от встроенного процессора.

Этот вид сифона оборудован управляемым клапаном «клик-клак». Он приводится в движение давлением водного столба. Автоматическая конструкция позволяет наполнить ванну водой до требуемого уровня. Кроме того, присутствует возможность установить нужную температуру воды и поддерживать ее. Если температура понижается, автоматически срабатывает затворный клапан и вода сливается, а наливное устройство восполняет количество жидкости.

Для выделки сифонов используются такие материалы, как пластик, нержавеющая сталь, латунь, чугун, медь. Наиболее эксплуатируемыми являются сливы из пластика. Они долговечны, просты в монтаже и эксплуатации.

Как собрать сифон для умывальника в ванной

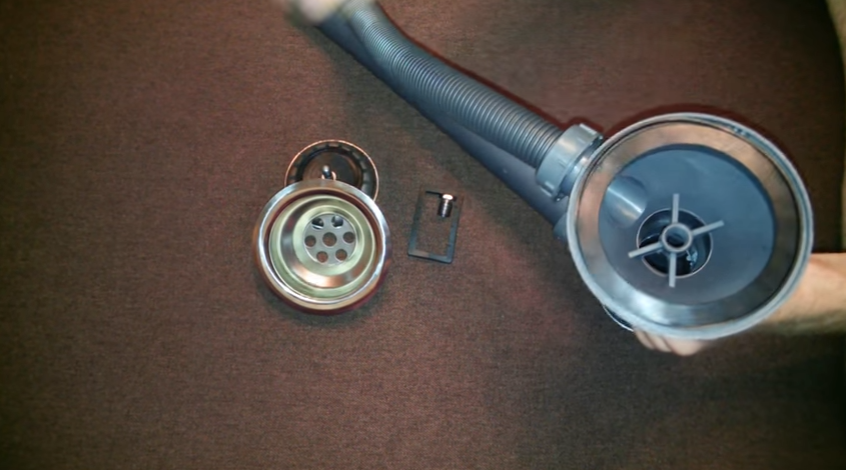

Предлагаю пример с самым сложным вариантом — с переливом. Если поймёте, как собирается он, то с лёгкостью сможете собрать любой другой.

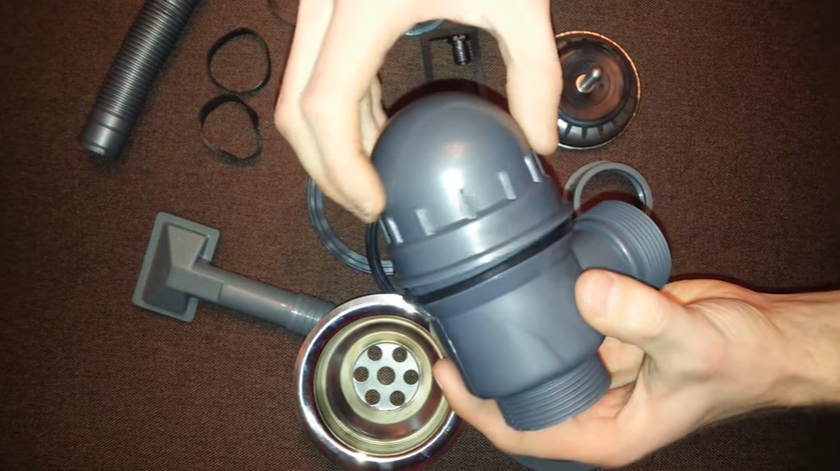

В первую очередь к колбе прикручивается нижняя крышка (та самая, которую можно будет откручивать для прочистки труб). Сначала на резьбу надевается соответствующая диаметру прокладка.

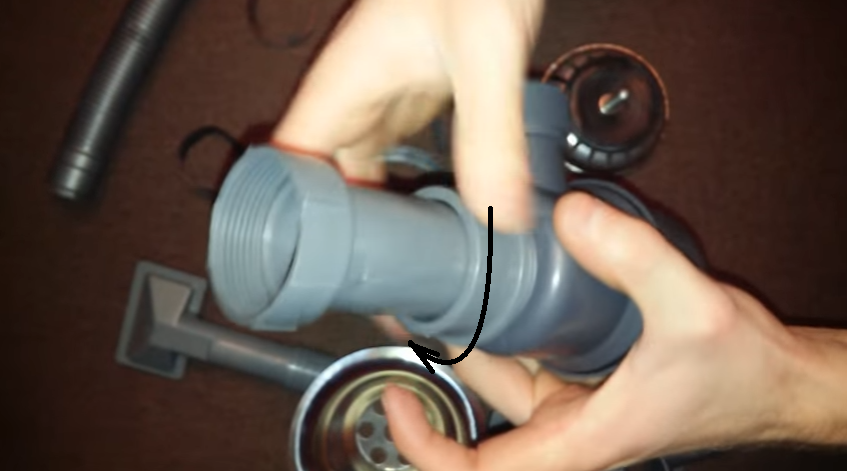

Затем крышка докручивается до упора и проворачивается ещё примерно на треть.

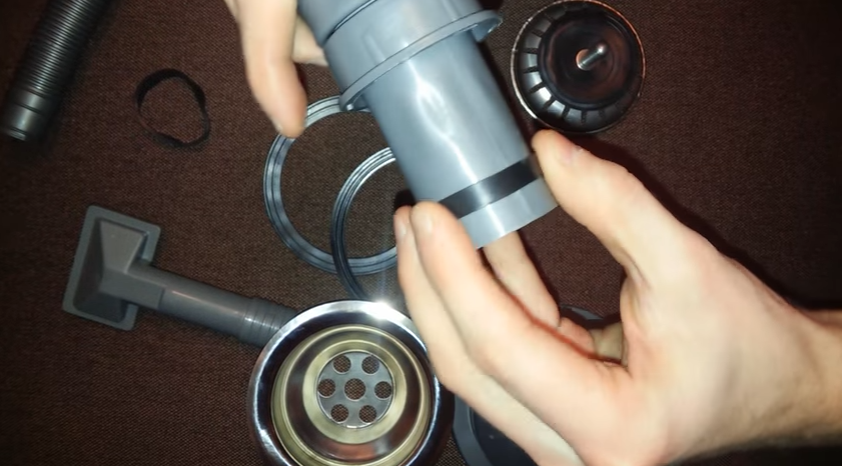

Как видите, от колбы отходит два отверстия: одно вверх, другое вбок. Мы будем работать с верхним, но пока отложим колбу в сторонку и возьмём конусообразный патрубок, который будет в него вставляться

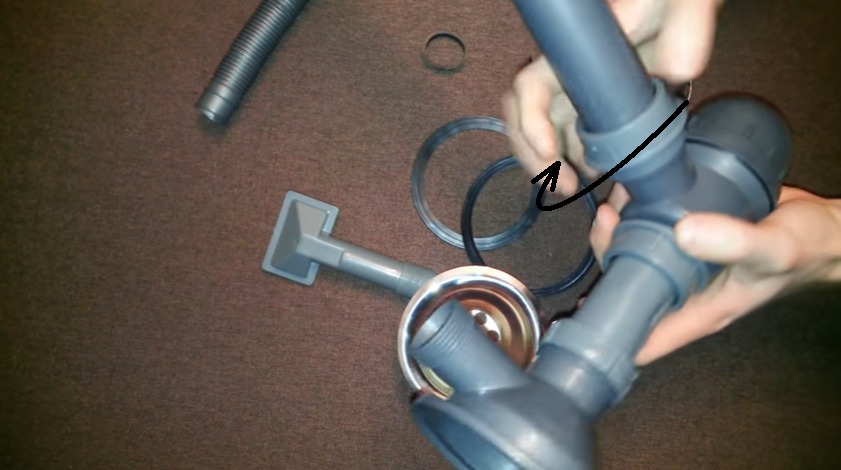

Обратите внимание: с одной стороны он чуть уже, чем с другой. На широкую часть закручивается прижимная гайка, а на узкую — уплотнитель

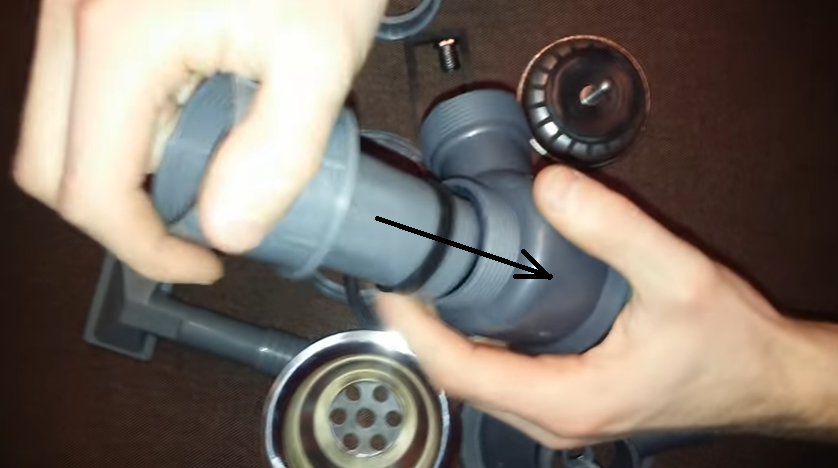

Теперь патрубок готов, его можно вставлять в отверстие (узкой частью).

Плотно прикручиваем зажимную гайку, чтобы соединение было герметичным.

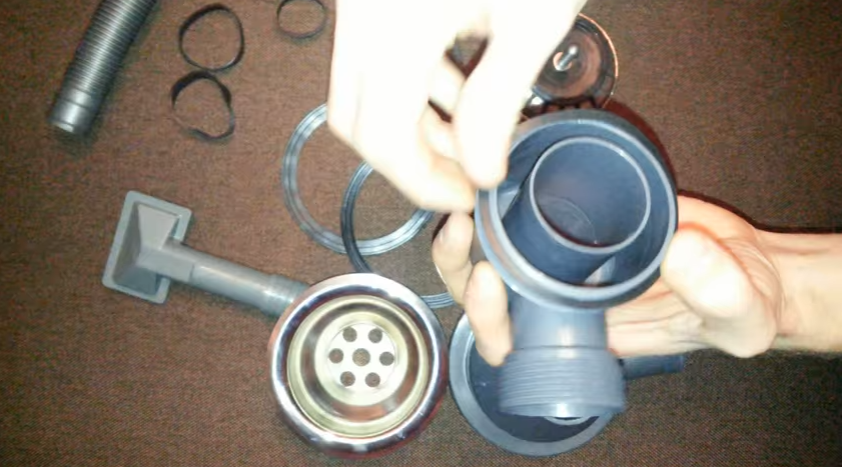

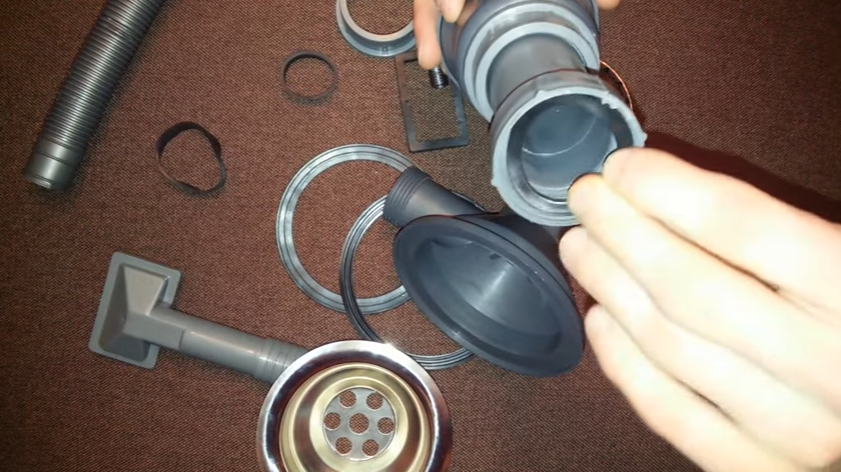

Двигаемся выше. Видите, в отверстии патрубка находится резьба? Вот в это место устанавливаем уплотнитель.

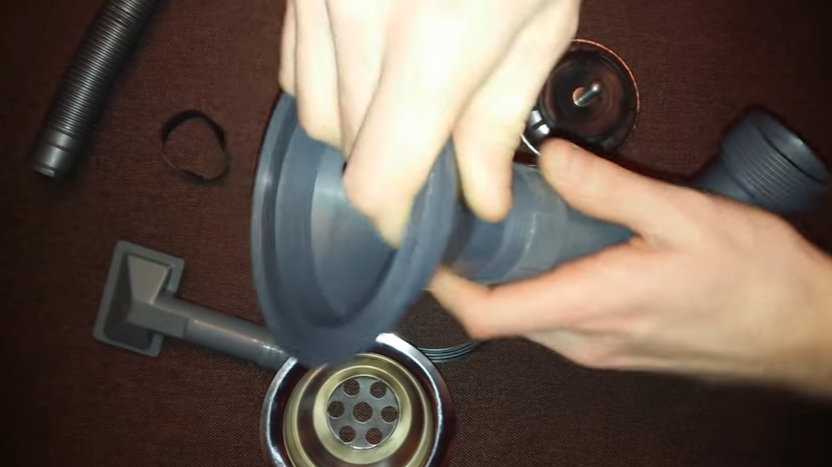

На верхней фотографии под патрубком находится деталь, похожая на воронку. Она называется «лейка». Прикручиваем её к нему.

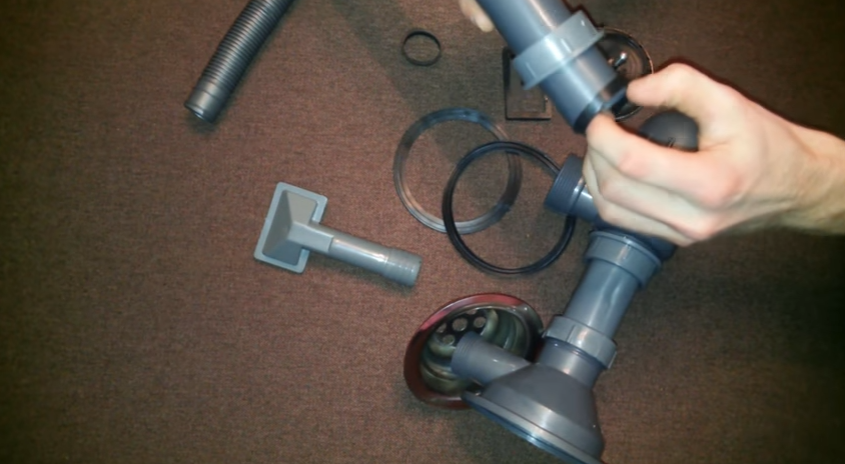

Хватит мучить верхнее отверстие колбы, переходим к боковому. Это то, которое будет выводить воду в канализацию. Подключаем к нему ту трубу, которая вам нужна — это может быть пластиковая или гофра, и затягиваем гайку. На фото пластиковая.

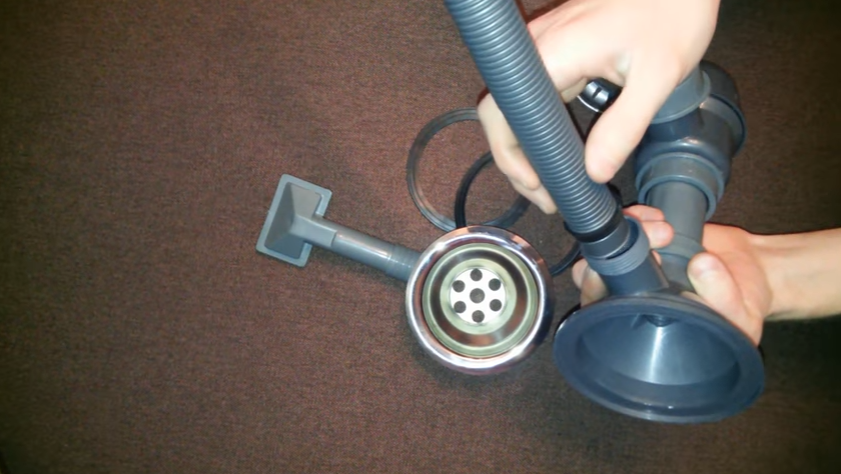

Смотрите, от лейки отходит ещё одно отверстие. К нему мы подключим переливной шланг. В роли него тоже может быть гофрированная или пластиковая труба. В данном случае это гофра. Вы не перепутаете её с канализационным сливом, потому что она меньше диаметром. И снова не забываем про уплотнитель.

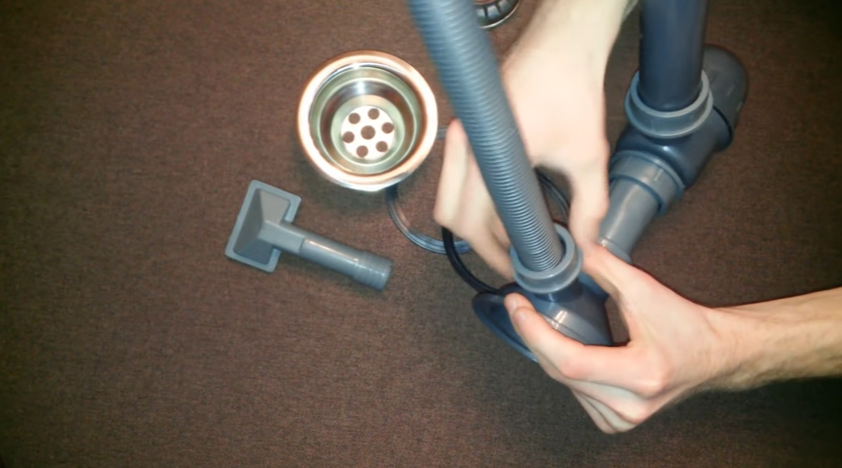

Закручиваем гайку.

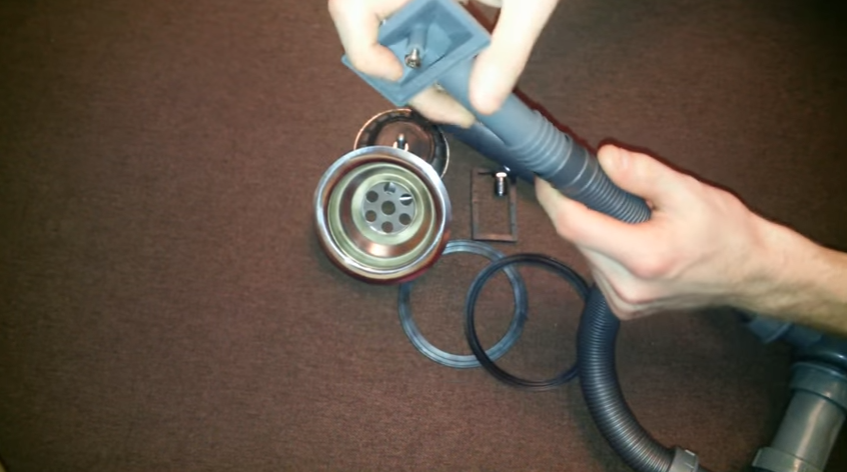

К другому концу трубы прикручиваем фиксатор, который в дальнейшем будет прикрепляться к отверстию перелива. Он похож на маленькую насадку на пылесос.

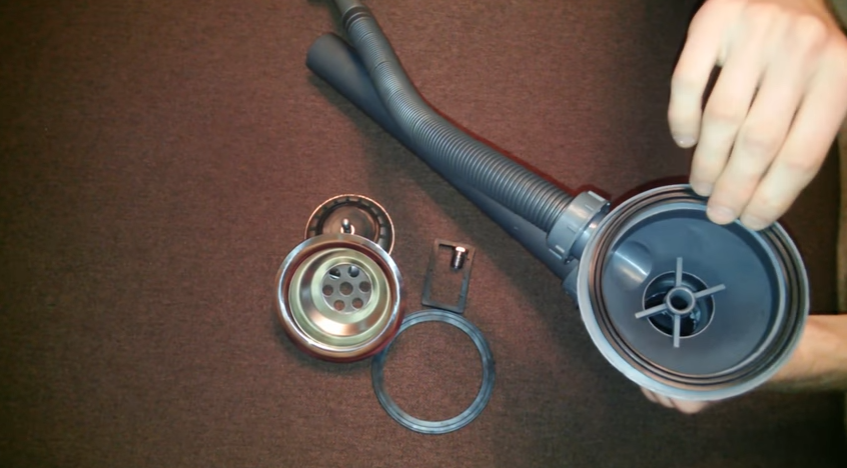

Осталось совсем немного. Возвращаемся к нашей лейке. Теперь на неё устанавливается сразу два уплотнителя: один снизу, второй сверху.

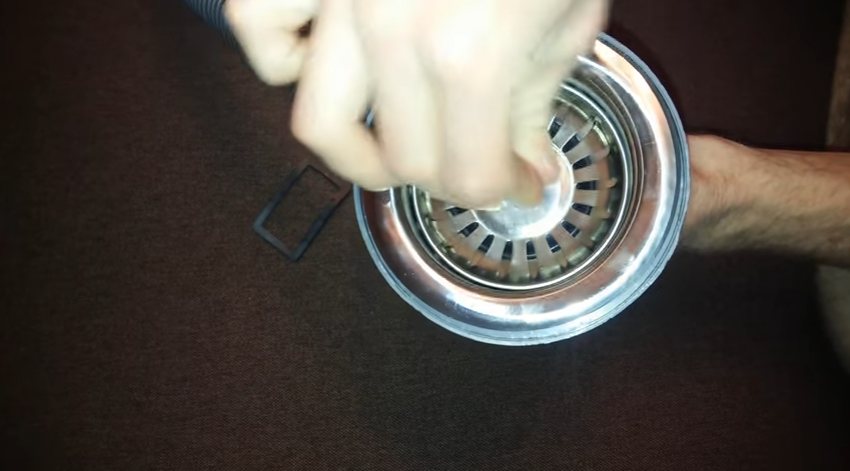

Ставим на неё решётку, которая по центру будет затягиваться болтиком.

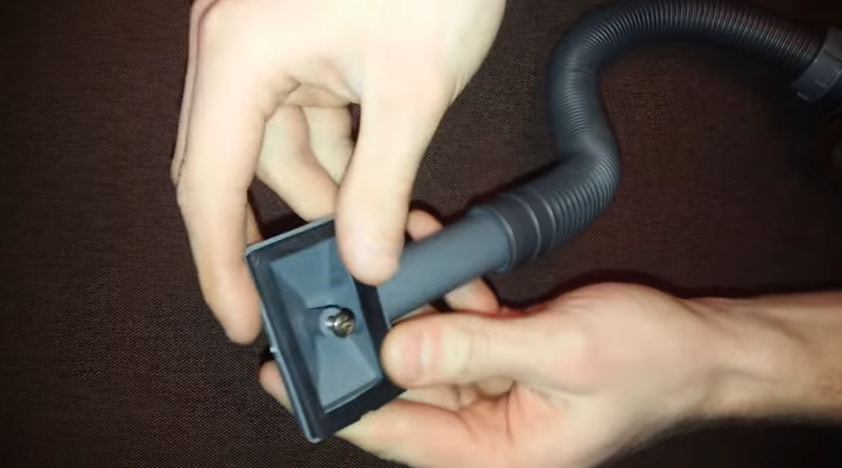

Последний шаг: ставим квадратный уплотнитель на фиксатор для перелива.

Вот и всё! Сифон собран и готов к установке!

Сборка

Собрать сифон для мойки кухни самостоятельно может практически любой человек. Монтаж и сборка санитарно-технического прибора не так уж и сложны, как может показаться сразу, но для выполнения такой работы нужен ответственный подход. Неправильная установка прибора может стать причиной появления неприятных запахов или подтекания воды в местах соединения патрубков.

Во время приобретения товара необходимо обратить особое внимание на его комплектацию. Резиновые прокладки должны быть ровными и монолитными

Прибор разбирают в присутствии работника магазина, чтобы удостовериться в наличии всех комплектующих. Сифоны с наличием сколов, трещин и заусениц лучше вернуть обратно. При эксплуатации такие изделия будут подтекать.

При выборе сифона для кухни нужно обратить внимание на такие моменты:

  • диаметр металлической решетки для фильтрации стоков и сливное отверстие мойки должны совпадать;
  • возможность подключения бытовых приборов к сифону. При необходимости подсоединения такого оборудования пользователь должен купить прибор, в котором есть возможность подсоединения дополнительных шлангов;
  • свободного пространства под раковиной должно хватать для установки сифона. Если это не так, нужно купить устройство меньших размеров;
  • диаметр раструба канализационной системы. Если труба имеет меньшее сечение, чем требуется, для герметизации места примыкания деталей подбирают резиновый переходник, который должен плотно заходить в отверстие;
  • привлекательный внешний вид прибора, независимо от места его расположения (на открытом участке или замаскированным под кухонной тумбой). Красиво смотрятся изделия, выполненные из хромированной стали, хотя их стоимость значительно выше пластиковых.

При правильной эксплуатации металлические изделия с хромированным покрытием могут прослужить то же время, что и пластиковые детали. Поэтому при выборе санитарно-технического прибора необходимо руководствоваться не его функциональностью, а внешним видом.
