Проводка в доме своими руками

Как правильно провести электричество в дом

Чтобы провести электричество в деревянный дом, требуется прокладка кабеля между опорой линии электропередач (столбом) и распределительным щитом здания. Такой кабель называют вводным или питающим. Провести кабель можно воздушным либо подземным способом.

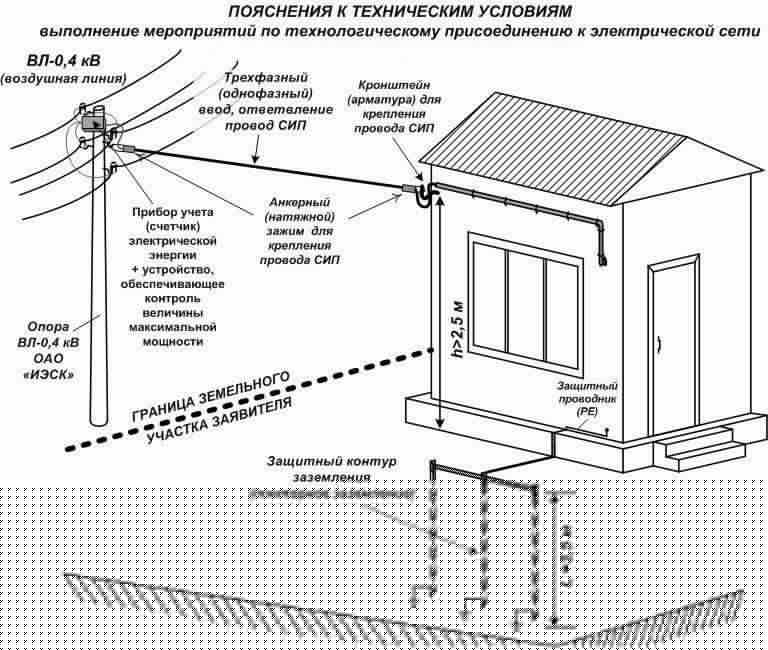

Воздушный метод — быстрый, легкий и экономичный вариант, который предусматривает ввод электричества в дом по воздуху. Такой метод монтажа не требует серьезных денежных затрат и не занимает много времени. Однако он нарушает эстетичность постройки и может повредить кустарникам, деревьям и другой растительности.

Прокладка по траншее — трудоемкий и дорогостоящий процесс, однако при этом надежный и долговечный. Кроме того, подземная линия не нарушит привлекательность фасада дома и не потревожит зеленые насаждения.

При данном методе делают траншею глубиной один метр, на дно укладывают песчаную подушку высотой 15-20 сантиметров и только затем прокладывают кабель. После укладки провод засыпают на 20 сантиметров песком и на 50 сантиметров землей

Важно установить сигнальную ленту, и только затем засыпать траншею до конца

Вводный кабель подает напряжение на распределительный щит дома, откуда питание распространяется по электрическим потребителям внутри помещения. На щите распределения электричества устанавливают автоматические выключатели и защитное отключение, заземление и другие устройства. Эти элементы нужны для подачи электричества и для обеспечения безопасности.

Безопасность электрических сетей

Электричество опасно, ведь может поражать человека при касании тела. Схема безопасности электрики предусматривает следующие меры:

• верное расположение розеток;
• присутствие изоляции на открытых токовых частях;
• высокая защита линий в детских комнатушках;
• все потребные компоненты заземляются;
• большая часть электрических узлов должна быть недоступна для тела людей;
• особые меры по защищённости мокрых комнат.

Установка электричества должна выполняться только по схеме с применением предписанного в ней сырья. Непозволительно устанавливать неприсущие чертежу автоматы. Запрещено самовольно снижать разрез проводов. Ожидается, что участки сочетания проводков будут устроены по правилам. Нельзя скручивать провода из металлов разного типа. Все скрутки вносятся в короба.

Важность планировки электросетей

Первым делом – это учесть всех пользователей: агрегаты по стирке, холодильные камеры, лампы.

Второе – отобразить графикой обустройство проводки от первоисточника до пользователя. Все шаги по построению электросетей основываются на схеме подсоединения электричества. Это представлено в форме набросок чертежа, где изображены:

• узлы электроснабжения от позиции ввода;
• предостерегающие приборы, защищающие от замыканий;
• распределяющие короба, где представлены отводки токовых путей на отдельные комнаты и пользователей;
• нахождение электрических линий, а именно проводов;
• участки, где обустроены потребительские розетки.

В чертёж вносится информация о мощи потребляющих агрегатов, о типе предохранителей, о характеристике электропроводов и разные другие наименования. Когда особняк выстроен по конкретному проекту, тогда схематика подсоединения должна создаваться именно для данного здания. Если применяется типичный проект, то схематика подсоединений электрики также устраивается типичной.

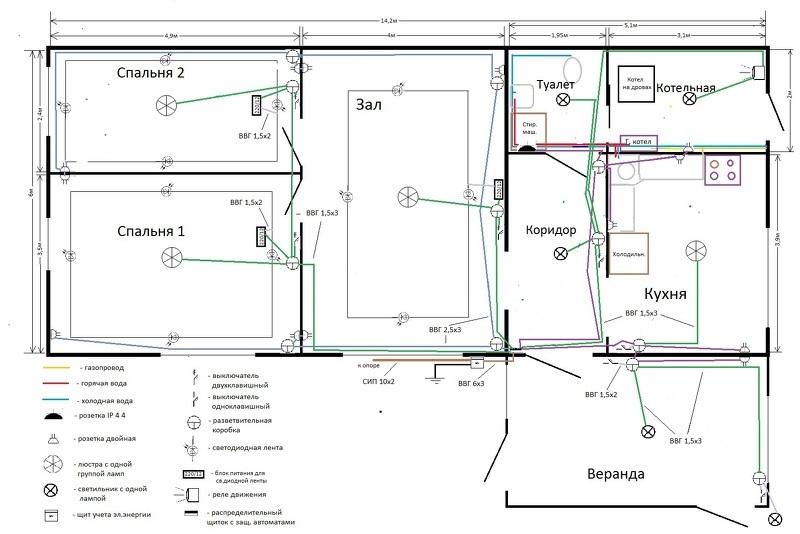

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

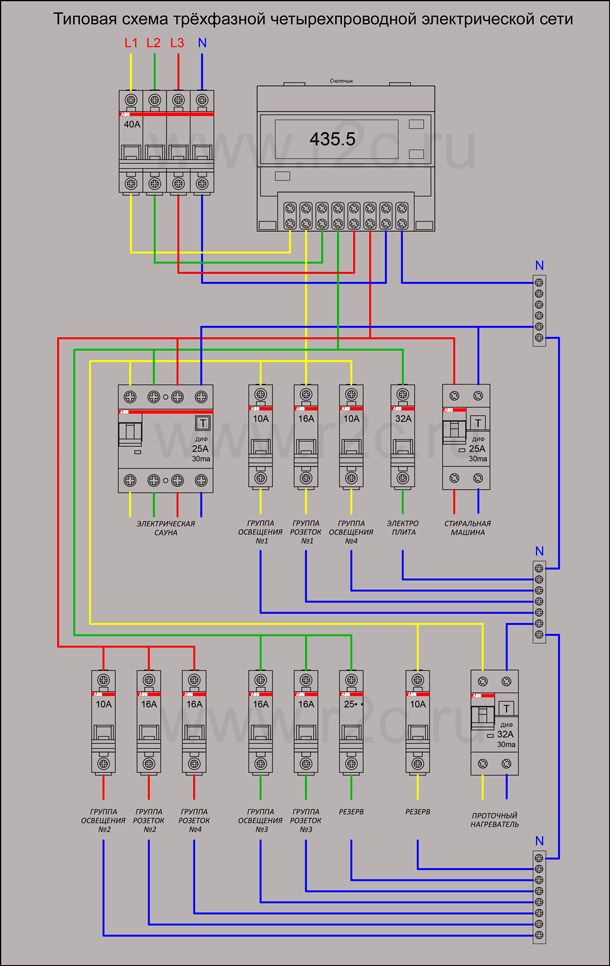

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

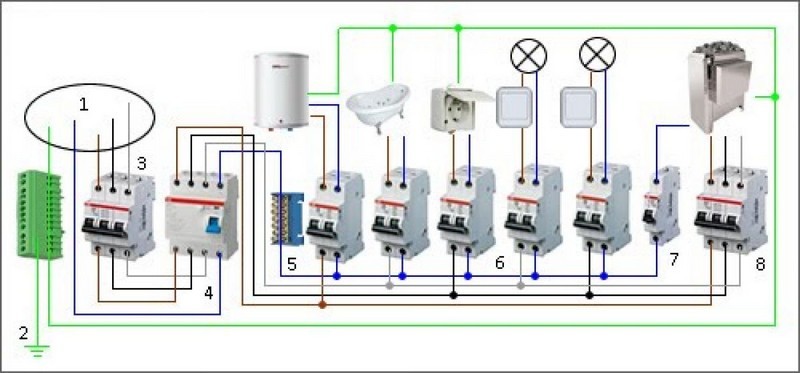

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос: Сколько линий нужно проводить для комнаты?

Ответ: Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно

Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки

При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см

Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:

• С помощью паяльника;
• Использование сварочного аппарата;
• Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Общие требования к проводке

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Ввиду высокой пожароопасности древесины к монтажу электрической проводки в деревянном доме предъявляют особые требования

Важно, чтобы всеми работами по обустройству проводки в деревянном доме занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать

Прокладку проводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку в деревянном доме вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Чтобы дополнительно избежать перегрева, полости кабель-каналов оставляют наполовину пустыми. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электрическая проводка в доме из дерева подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Для прокладки кабеля не рекомендуется использовать ПВХ-гофру. Электрический щиток должен быть изолирован от деревянных поверхностей. Идеальным вариантом будет установка щитка в комнате с перегородкой из негорючих материалов. Все рабочие приборы в электрической цепи должны быть оснащены автоматическими выключателями. Порог срабатывания такой системы зависит от допустимой токовой нагрузки.

Подготовка к установке скрытой проводки

Подготовительные работы при самостоятельном монтаже электропроводки включают:

1. Заготовку необходимых материалов и приобретение недостающего инструмента.
2. Разметку (трассировку) прокладки проводки и размещения электроприборов (распределительных коробок, розеток, выключателей, точек подключения источников освещения).
3. Пробивку штробов и сверление необходимых отверстий.

Для выполнения работ по прокладке проводки в доме с кирпичными или бетонными стенами, помимо отвёртки, пассатижей и кусачек потребуется:

1. Угловая шлиф-машинка (болгарка) с алмазным диском по кирпичу или железобетону.
2. Набор обычных твердосплавных сверл, насадок на сверла и буровых коронок, которые требуются для выполнения отверстий под электроарматуру.
3. Монтажные молоток и зубило, которые применяются только на кирпичных и стенах, и стенах, и простенках, выложенных из газобетонных блоков.

Выполнить трассировку кабеля без наличия простейшей электрической схемы достаточно затруднительно. При составлении схемы, на ней указывают места ввода-вывода кабеля (провода) между жилыми помещениями и места установки электрической арматуры.

Далее, на стенах и потолке размечают места расположения распределительных коробок, электровыключателей и штепсельных розеток. Разметку трассы начинают с определения линий прокладки основных проводов от распределительного щитка, то раздаточных коробок, размещенных в отдельных жилых помещениях.

После назначения мест установки, наносят остальную разметку.

При определении мест установки розеток и выключателей, необходимо следовать следующим правилам:

1. Розетки запрещается устанавливать вблизи с заземленными электробытовыми приборами (газовыми и электрическими плитами).
2. Для ванных комнат и туалетов (санузлов) необходимо использовать специальную, защищенную арматуру.
3. Для улучшения дизайна, розетки обычно устанавливаются на уровне 300,0…500,0 миллиметров от пола, благодаря чему они не бросаются в глаза при входе в жилое помещение.
4. Выключатели, для удобства пользования, размещаются на расстоянии вытянутой руки от дверного проема.
5. Размещение точек подключения осветительных приборов осуществляется в соответствии с дизайн-проектом жилого помещения.

Часто, в бытовых помещениях – на кухне или в ванной комнате, планируется установка бытовых приборов с повышенным энергопотреблением: электроплиты, микроволновые печи, стиральные машины. Для них целесообразно предусмотреть отдельную розетку и запитать ее проводом увеличенного сечения.

На следующем этапе, болгаркой или штроборезом в стеновых и потолочных панелях, прорезают канавки – штробы, в которые будет укладывать электропровод. Глубина канавки обычно выбирается равной 20,0…30,0 миллиметров при ее ширине около 20,0 миллиметров.

Диаметр и глубину гнезд под раздаточные и установочные (в которые монтируются выключатели и розетки), выбирают в зависимости от размеров имеющейся электроарматуры.

В принципе, при достаточной твёрдости стеновых панелей, установочные коробки могут и не потребоваться. В этом случае, розетки и выключатели крепятся внутри просверленного отверстия.

После прорезки канавок и высверливания гнезд, необходимо, в соответствии с выполненной разметкой, произвести нарезку кабеля.

К «чистой» длине провода, определяемой по длине участка, необходимо приплюсовать 100,0…150,0 миллиметров, которые потребуются для соединения проводов между собой и для их подключения к электроприборам.

Для закрепления провода внутри штроба и установки распределительных и установочных коробок, потребуется строительный (штукатурный раствор). Сегодня, его обычно приготавливают на основе сухих гипсопесчаных или гипсоизвестковых смесей.

Применение смесей на основе гипса предпочтительнее, так как растворы на их основе быстрее схватываются. Провод прокладывают внутри штроба и сразу замазывают раствором. Аналогично крепят и коробки.

Установка встроенных выключателей и штепсельных розеток не вызывает затруднений. Единственное, что необходимо – предусмотреть надежное обжатие провода контактными клеммами.

Ошибки при монтаже

Причиной возгорания в деревянных домах очень часто становятся ошибки, допущенные в процессе монтажа проводки. К наиболее распространенным можно отнести следующие случаи неправильной укладки. Если кабель прокладывают без дополнительной изоляции, а сечение кабеля выбрано неправильно, деревянные поверхности будут нагреваться, и рано или поздно произойдет возгорание. Поэтому делая скрытую проводку под потолком, необходимо всегда обеспечивать качественную изоляцию кабеля. Не стоит надеяться на прочность изоляции провода, монтируя проводку в деревянную конструкцию, — это рано или поздно обернется пожаром. При высоких нагрузках, когда включены все электроприборы, может случиться пробой между параллельно идущими проводниками. В таком случае, если провода ничем не отграничены от деревянных конструкций, может случиться возгорание.

Нельзя прокладывать кабель, используя для изоляции проводки пластиковые гладкие или гофрированные трубы – они могут повреждаться грызунами, а при нагревании стать причиной пожара. Пластиковые короба и гофрированные рукава не выдерживают высокой температурной нагрузки и быстро прогорают. Даже пропитанное специальными противопожарными составами дерево будет подвержено воспламенению при соприкосновении с плавящимися пластиковыми трубами.

При прокладке проводки под плинтусом не всегда соблюдается необходимое расстояние между плинтусом и проводом. Обязательно нужно оставлять зазоры в 10-15 мм. Ни в коем случае нельзя размещать кабель в гофрированных трубах из ПВХ. Лучше заменить их на металлические трубы или специальные кабель-каналы. То же самое касается укладки кабеля скрытым способом: внутри штрабы кабель можно размещать в металлической гофре или стальной трубе. Еще одной из часто встречающихся ошибок монтажа проводки является неправильный выбор розеток и выключателей: пластиковые розетки могут быть пожароопасны при установке в деревянном доме.

Монтаж электропроводки в деревянном доме имеет множество важных требований и нюансов, которые необходимо соблюдать в целях пожарной безопасности. Знания устройства электросетей в доме пригодятся каждому домовладельцу, ответственному за состояние собственного дома, однако монтаж электрической проводки в здании лучше все-таки не производить своими руками, а доверить профессионалам. Не стоит также забывать о своевременной диагностике состояния электросетей в своем доме и соблюдении техники пожарной безопасности. Если у вас остались вопросы по устройству электросетей в домах из бруса, вы можете обратиться за консультацией к нашим менеджерам в ближайший офис компании Holz House.

Садовое электрохозяйство

Вот тут считаю необходимым отойти от темы объяснить одну вещь.

В договоре на поставку электроэнергии для садоводства прописана наценка на потери в сетях – 2.4% (в разных садоводствах может быть разная цифра).

Откуда берется эта цифра? Конкретно это значение – похоже, что с потолка.

По факту – это разница между общим счетчиком садоводства и суммой всех показаний из каждого дома садоводства. Разница, в основном, формируется из-за неплательщиков и тех, кто ворует электроэнергию. А также, сюда входят потери электроэнергии на нагрев провода. Откуда нагрев? Любой целый провод имеет определенное сопротивление. Ток, проходя по проводу, преодолевая сопротивление, совершает работу, от чего провод нагревается. Чем больше нагрузка (потребление электроэнергии в данный момент) тем больше нагрев. На длине в пару метров оно особо не влияет на показания. А если провод длиной в 500 метров?

Если места соединения проводов выполнены некачественно (см. фото выше), они имеют еще бОльшее сопротивление, чем целый провод. Они также нагреваются и тратят энергию на нагрев. Как будто целые сутки включена маленькая лампочка. При плохом контакте будет то же самое:

2. Свечение такой “лампочки” говорит о большом токе и плохом контакте

В самом крайнем случае нагрев настолько сильный, что приводит к возгоранию. Потрогайте провод, вилку электрочайника и розетку, в которую он включен, после его закипания. Тепло? Воот оно. Розетка слабая и уже требует замены, либо изначально не рассчитана на мощную нагрузку. Можно грубо прикинуть, сколько таких соединений на садоводство в 100 участков. В течение года впустую тратится заметное количество электроэнергии.

Схемы электропроводки

Схемы электропроводки для дачи

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

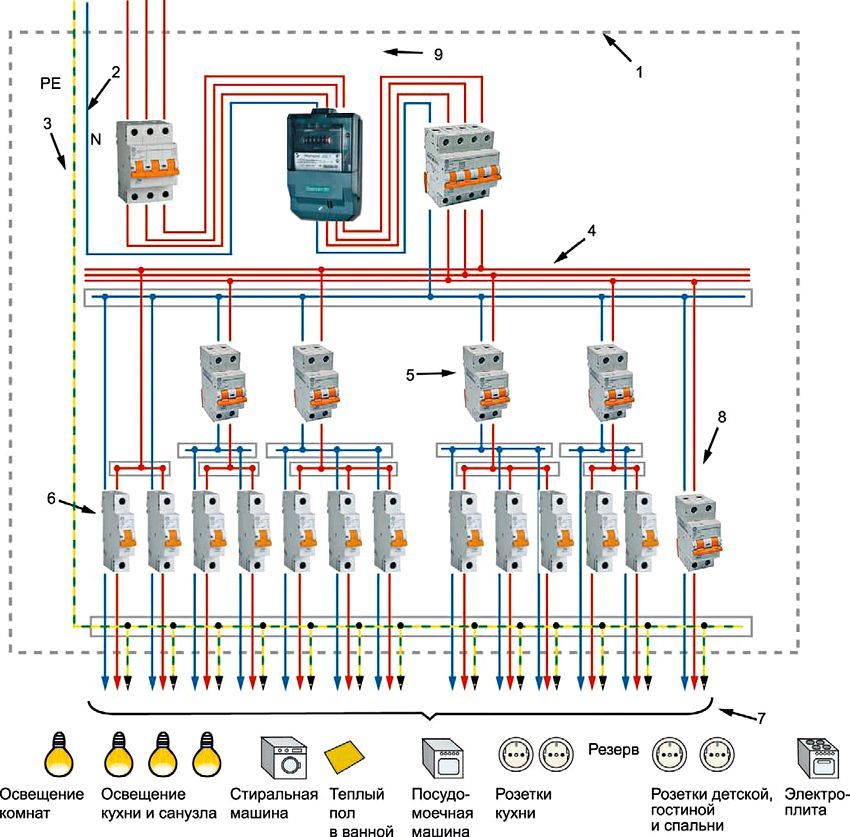

Схема разводки электричества с группировкой по потребителям

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Электропроводка в доме

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Электричество в частном доме 2

Электропроводка в частном доме — таблица сечений

Как был проложен новый вводной кабель

Прямо на стене отмечаем точки крепления провода. Сверлим отверстия и устанавливаем крепления. Они позволят держать дистанцию между стеной и проводом. Крепление ищется по фразе «фасадное крепление для провода».

Крепления для кабеля в гофре по фасаду

Стяжка обычно идет в комплекте.

Крепления для кабеля смонтированы под козырьком по фасаду дома

Скажу честно, требования по высоте удалось соблюсти только одно – не менее 2,5 м от земли.

Гусак для крепления СИП и вводного кабеля, тут же будет и место соединения

После завершения монтажа это выглядит так:

Новый ввод в дом: СИП и кабель в гофре на гусаке

С этим этапом закончили.

Монтаж вводного кабеля от столба к дому под землей

Второй способ — это прокладка вводного кабеля в дом это траншейный(подземный).

В этом случае кабель опускается по столбу в трубе, далее от столба до места ее выхода в дом прокапывается траншея глубиной 0,7м, при прокладке в ПНД трубе, асбестовой трубе или под кирпичной(бетонной плитой).

Ввод в дом необходимо также выполнить в трубе( обязательно чтобы труба была герметична с обоих сторон! ) , либо же поднять по дому не менее чем на 2 метра на нулевой отметкой и на этой высоте провести через стену дома, либо установить распределительный щит с соответствующим классом защиты.

При монтаже вводного кабеля под землей рекомендуется использовать силовой бронированный кабель с медными жилами. Обычный алюминий прокладывать в земле, а уж тем более СИП – запрещено.

Подключение на столбе выполняет организация которая выдала ТУ( технические условия ). Только они имеют на это право, в противном случае легко получить штраф за незаконное подключение. Весь остальной монтаж может делать подрядчик которого выбрали вы.

Минусы подземного монтажа вводного кабеля в дом:

— стоимость работы

— стоимость материала

Как правильно завести кабель(ввод) в деревянный дом?

В случае, если вы выбрали открытый монтаж кабелем СИП или любым другим алюминиевым кабелем, помните что согласно ПУЭ вводить в дом алюминиевый кабель – ЗАПРЕЩЕНО! Необходимо перейти на медь, к примеру ВВГнг-LS.

Обычная скрутка в данном случае недопустима! Алюминий и медь категорически запрещено соединять скруткой! Для соединения используются закрытые клеммные коробки, они же «орехи» или «проколы» и обязательно герметичные!

Также не стоит забывать что монтаж вводного кабеля в деревянный дом осуществляется через стальную трубу с толстой стенкой! Располагается труба с обратным уклоном чтобы вода не затекала внутрь и обязательно герметизируется не горящем составом(резиновые, пластиковые, асбестовые заглушки, специальная монтажная пена и прочее). Также можно заполнить трубу легкопробиваемым раствором ( алебастром )

Обратите внимание на обработку краев трубы, у вводного кабеля возможно трение хоть и небольшое, и при плохой обработке трубы он может перетереться о края!

Ввод кабеля через фундамент дома

При данном способе монтажа конструкция дома не считается легковоспламеняющейся и поэтому можно использовать пластиковые закладные. Данные закладные изготавливаются на стадии фундамента ( как для электрики, сантехники и прочих коммуникаций ). Далее кабель в трубе прокладывается от столба напрямую к электрощиту внутри дома.

Выбирайте монтажную организацию/мастера электрика – тщательно. Электропроводка в доме это залог покоя и безопасности – Вас, Ваших детей и Вашей бытовой техники.

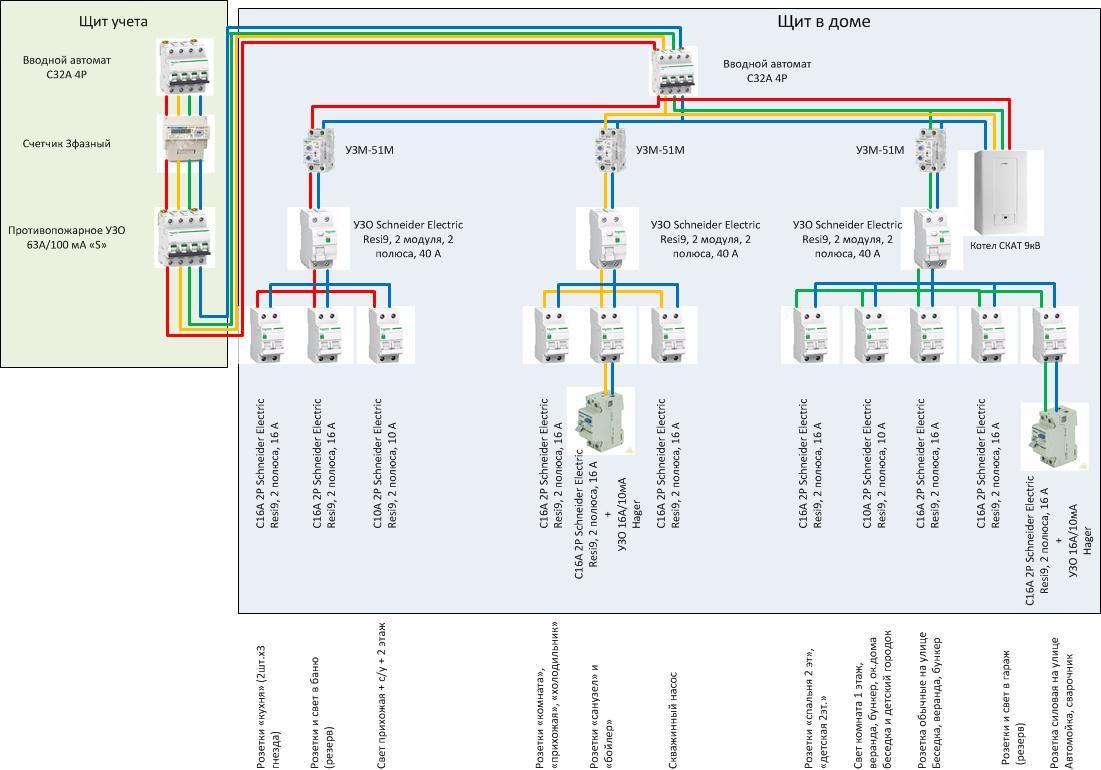

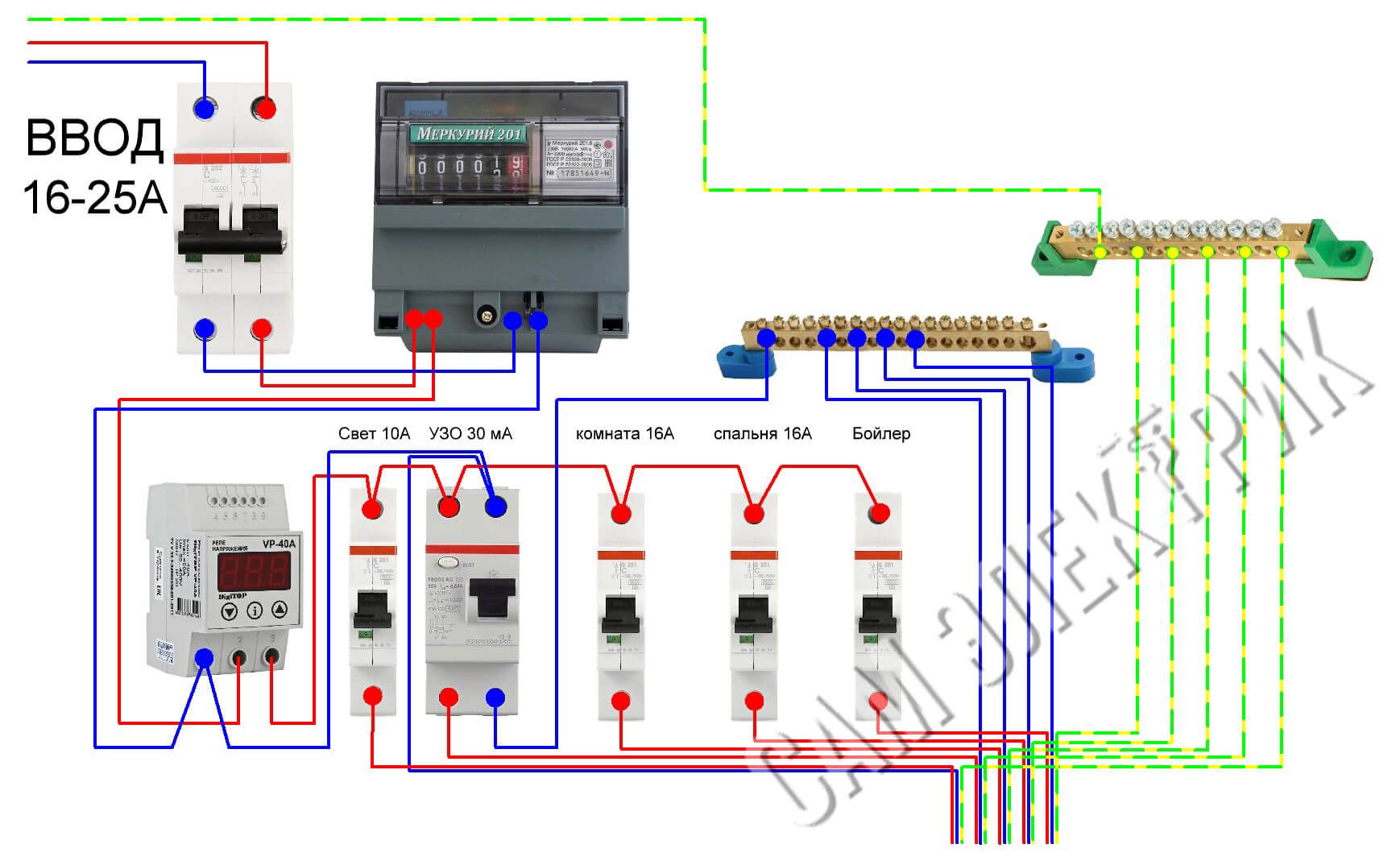

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Определение полной мощности

Теперь давайте определим с помощью программы v7.2 электрик полную мощность вашего дома или квартиры с учетом расстановки оборудования.

Какую полную нагрузку может понести ваш дом для того, чтобы определить сечение провода, который будет закладываться. Параметры автоматических выключателей для каждой цепи (каждой ветки). В принципе, все основные элементы, которые необходимы для расчетов электрической цепи. Для этого входим в раздел «Нагрузка».

Если параметры электрооборудования не известны, то здесь можно выбрать из усредненной нагрузки. Нажимаем на кнопку «Выбрать мощность из номенклатуры …». Появляется следующее окно.

Дальше смотрим осветительные приборы, телевизоры, холодильники, стиральные машины и так далее. Например, выбираем телевизор. По мощности телевизора программа выдает нагрузку, которую он будет потреблять. Точно так же для холодильника, стиральной машины с подогревом воды, пылесоса, утюга, фена. Теперь программа покажет общую мощность, потребляемую бытовыми приборами на нашу квартиру.

Далее делаем расчет схемы. Смотрим план дома и вставляем те данные, которые нужно определить. Допустим, это электрический щит, куда приходят все нагрузки с вашего дома. Здесь будет ввод в дом, то есть кабель определенного сечения, который вам нужно определить. В принципе все электросети закладываются одним кабелем 16 кв.мм.

Но для того, чтобы убедиться, что этого сечения будет достаточно, вам нужно посчитать всю нагрузку. Вы увидите ту нагрузку, которая допускается для вашего дома.

Дальше, можно раскидать нагрузку по зонам. Если это однофазная цепь 220 Вольт, то здесь будут отдельные автоматические выключатели, которые будут распределять нагрузку. Предположим, одна зона будет для ванной комнаты, вторая зона для зала, третья – для спальной комнаты.

Можно сделать и по-другому. В одной зоне подключены только розетки. Во второй зоне будут подключены только осветительные приборы (лампочки, люстры, бра и тому подобное). И третья зона будет отдельно на стиральную машину, либо на кондиционер. Если вы разбили по комнатам, то эту комнату можно так же разбить. Например, одно будет освещение, второе – розетки, третье – еще какая-то группа розеток.

Для примера поставим 3 лампочки по 100 Вт — это будет о,3 кВт. Розетка с телевизором: 200 Вт. Розетка с компьютером: 400 Вт. На эту ветку программа поставила мощность о,9 кВт. И так можно рассчитать каждую комнату.

А вот теперь, здесь же, можно посчитать номинальную мощность автоматов и сечение провода, который необходим. Для этого еще нужно поставить метраж. Например, расстояние от распределительной коробки до щита будет 20 метров. Программа рассчитала общую нагрузку на эту ветку 0,5 кв.мм и автомат на 4 Ампера. Таким же образом, проводим расчеты по нагрузкам для остальных участков цепи.

Далее, программа автоматически, с учетом общей мощности, рассчитает и выдаст вам общий ток, сечение провода, потери напряжения, диаметр проводника, ток плавления при коротком замыкании, то есть, все необходимые параметры, с учетом введенных значений.

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

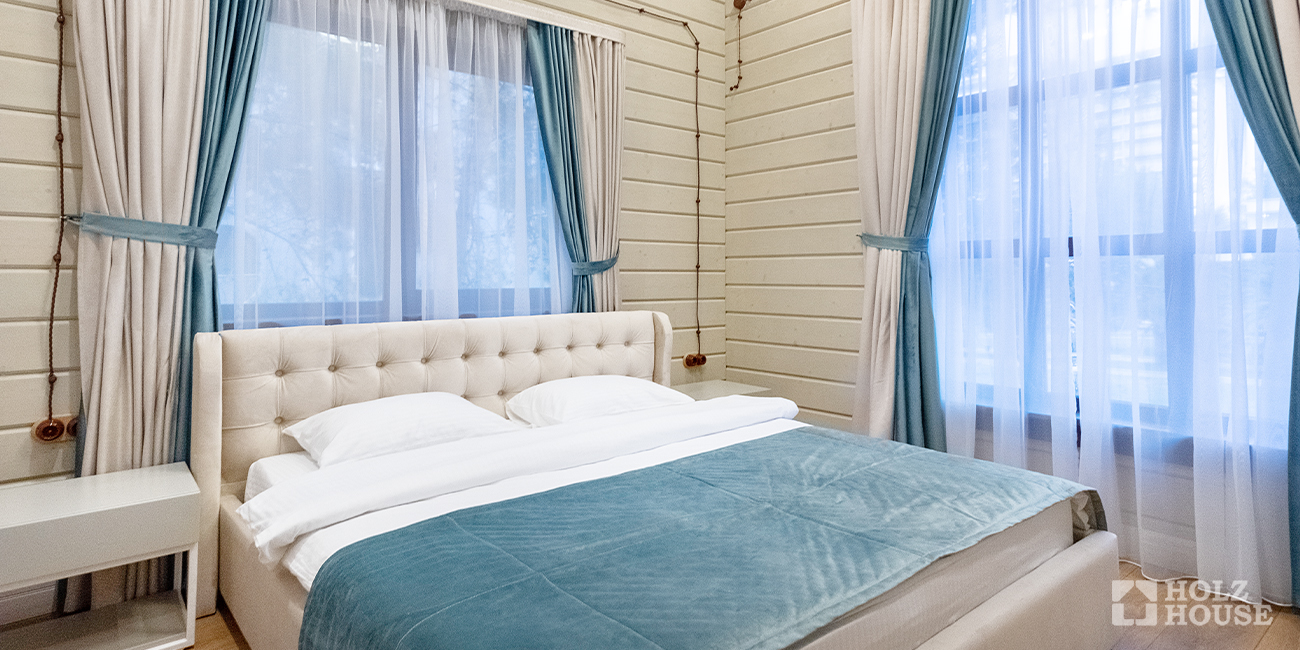

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.

Чтобы провести в доме открытую электропроводку, нужно:

• • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
  • Создать электрическую принципиальную схему
  • Использовать плоский провод марок АПРВ, АПР, АППВ

• Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
• Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
• Закрепите распределительные и установочные коробки
• Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
• Смонтируйте в местах, указанных на схеме розетки и выключатели
• Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

• Разметить стены при помощи разметочного шнура
• С помощью болгарки прорезать в стенах канавки 2х2 см
• Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
• Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
• Прогрунтовать канавки
• Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
• Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
• Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
• Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

• Ролики-изоляторы: 10-12 сантиметров друг от друга
• Провод витой одножильный – 1 сантиметр от стены
• Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
• Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.
