Как самостоятельно изготовить подъемно-поворотные ворота

Пошаговая инструкция

Чтобы пользоваться самодельными воротами долго и бесперебойно, не рекомендуется создавать всю конструкцию полностью самостоятельно (сомнительное качество материалов, непроверенный чертеж, большое количество комплектующих), что может впоследствии привести к неоправданным тратам.

Самое первое действие — подготовка проема и стен. Затем снимают необходимые замеры (для чего используется рулетка и строительный уровень). После этого составляется и изучается чертеж, производится расчет материалов, размер конструкции.

Покупайте материалы с запасом примерно в 10-15%. Но если вы взвесили все нюансы и готовы приступить к работе – пошаговая инструкция, выбор материала и инструмента ждут вас ниже.

Закупаем следующее:

1. для основного каркаса – металлические профили, уголки, можно использовать готовые сендвич-панели, профнастил;
2. дополнительные материалы – торсионные пружины, тросы, кронштейны, ролики, швеллер, болты, петли;
3. краска, замки, ручки.

Перечень инструментов:

• сварочный аппарат;
• электродрель и шуропеверт;
• болгарка с отрезными и зачистными дисками (для зачистки кромки профиля);
• перфоратор, сверла с победитовым наконечником.

Начальным элементом подъемного механизма является направляющие. Их можно изготовить из стального швеллера или сваренных вместе 2х уголков и вмонтировать в стену (после нанесения разметок).Не забудьте! Высота вертикального швеллера меньше высоты проема(20-30см). Крепежная часть работ выполняется при помощи дрели и сверил нужного диаметра, для обрезки швеллера используют болгарку и диск по металлу.Готовый швеллер закручивается к стене анкерными болтами шуруповертом.

Место изгиба (переход вертикальной части швеллера в горизонтальную) производят из П-образного профиля (минимальная толщина металла 1мм). Для этого профиль надрезается в нескольких местах и формируется нужный угол. Профильный изгиб скрепляется с направляющими сваркой, после их полной фиксации.
Горизонтальные направляющие закрепляются на заранее изготовленный стальной подвес (раму). Он прикрепляется к потолку дюбель шурупами.
Прямоугольная рама для секций изготавливается путем сварки швеллера и уголка.
Для движения колес по рельсам на внешнюю сторону каркаса каждые 30см привариваются шпильки с резьбой. На них надевается колесо и закрепляется на месте болтом. Если движение по направляющим свободно и не имеет преград – собираем аналогично до конца и приступаем к полотну.
В каркасе высверливаются отверстия в трех местах – по краям и середине. Это нужно для крепления петель и последующего соединения секций.
Нижняя часть секции используются для крепления на болты стального троса, фиксация заканчивается на угловой части верхней секции.
На потолочную конструкцию в приготовленные отверстия крепятся подвесные ролики на анкерные болты. На расстоянии 30 см до конца подвеса на двусторонний болт крепиться рым гайка, на нее фиксируется конец троса.
В самом конце наступает работа с противовесом. Получается это путем крепления груза на карабины за трос

Груз должен быть оборудовал надежным крюком, за который цепляют и натягивают пружины.Важно! При работе с электроприборами и другими материалами не пренебрегайте техникой безопасности. Работайте в спецодежде и с защитными элементами (очки, перчатки).Сами пружины укрепляются в пол, путем сварки элементов пружины со шпилькой, закрученной в просверленные заранее отверстия.

Можно проверять проделанную работу.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

• Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
• Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
• Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
• Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
• При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

• ведро цемента М400;
• два ведра очищенного песка;
• четыре ведра гравия;
• вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

• Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
• После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
• После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

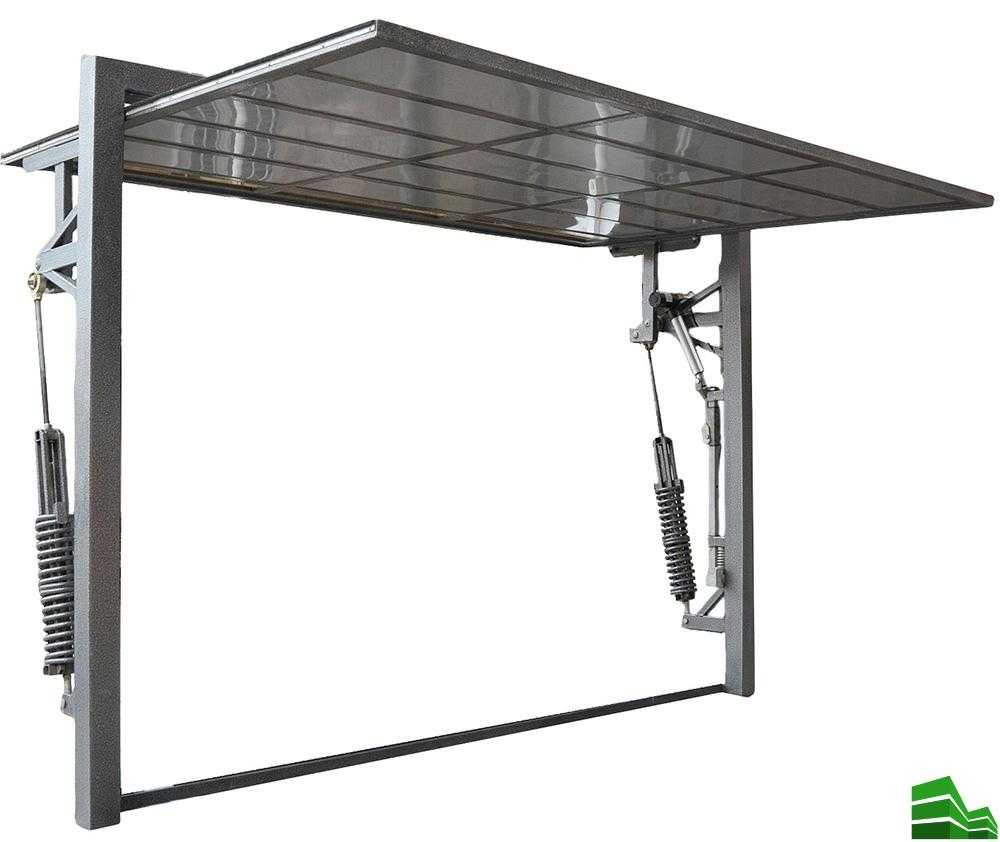

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

1. Профнастил толщиной 0,7 мм для обшивки.
2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
3. Металлический уголок 40*40 мм, толщиной 4 мм.
4. 2 пружины диаметром 30 мм.
5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
7. Стальной лист толщиной 4 мм.
8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

• набор гаечных ключей;
• шуруповерт;
• электродрель;
• молоток;
• отвертка;
• рулетка, уровень, маркер или карандаш;
• болгарка;
• сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

1. Наличие достаточного свободного пространства для крепежа направляющих.
2. Ровность стен как по вертикали, так и по горизонтали.
3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
3. Места стыков прихвачиваются сваркой.
4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
5. Для повышения жесткости рамки по углам допускается приварить косынки.
6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
2. Крепятся к опорным балкам болтами.
3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

1. Готовая рамка кладется на горизонтальную плоскость.
2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
3. Болтами фиксируется ручка для открывания полотна.
4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

• блок управления;
• приемник сигнала;
• пульт дистанционного управления.

Краткий порядок установки автоматики:

1. Створка проверяется на наличие зазоров.
2. По инструкции производителя выполняется сборка привода.
3. По центру потолка фиксируется направляющая балка.
4. В задней части балки крепятся кронштейны на дюбеля.
5. Монтируется привод.
6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
7. Прокладывается электрическая проводка.
8. Выполняется пробный запуск.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Подготовка к строительству

Процесс создания секционно-подъемных ворот — занятие, над которым предстоит потрудиться. Это объясняется наличием большого числа деталей, крепежей и др. Поэтому, невзирая на то, что готовое воротное оборудование будет стоить немного дороже, лучше обратиться к специалистам за помощью. По крайней мере, такие ворота будут более качественными.

А если вы все-таки решились на самостоятельные работы, тогда необходимо как следует подготовиться: заняться отделкой проема, замерить и рассчитать конструкцию, материалы, инструменты, а также закупить и доставить на место стройматериалы.

Выбор материала

Чтобы изготовить каркасную коробку под отдельную панель необходимо следующее:

• Профиль;
• Стальные уголки;
• Пеноплекс.

Зафиксировать панели можно посредством стальных петель. Последние крепятся в 3-х месторасположениях. В проем вставляются направляющие рельсы, изготавливаемые из профиля или 2-х металлических уголков. Их придется сварить между собой.

Место, где вертикальные и горизонтальные рельсы соединяются, нужно сделать из П-образного швеллера (профиля). Альтернативой может послужить Z-образный элемент.

Из последнего профиля создаются горизонтальные рельсы. Они фиксируются стальным подвесом разнообразной конфигурации. Если направляющие присоединяются к балкам из дерева, то можно обойтись стандартным уголком.

Чтобы создать противовес, нужно взять стальной трос, сечение которого равно 4 мм. Также понадобятся подвесной ролик, канатный шкив, фиксирующий карабин, груз и соответствующие пружины.

Расчёт материала

Чтобы правильно рассчитать количество стройматериала, который потребуется для работы, необходимо высчитать габариты будущих ворот.

В этом помогут следующие значения:

• Высота проема – величина, зависящая от габаритов транспортного средства. Лучше, если она будет больше высоты автомобиля примерно на 30-40 см;
• Ширина проема – величина, аналогичная предыдущей. Здесь она также должна превышать автомобильные габариты примерно на 20 см;
• Притолока – пространство между проемом и потолочной поверхностью. Величина зависит от привода, но лучше, если в запасе будут дополнительные 30 см;
• Заплечники – величина, зависящая от противовеса и пружин.

Перечисленные показатели и данные, которые можно узнать с их помощью, помогут вычислить требуемый объем стройматериалов.

Список материалов и инструментов

Чтобы обшить полотно принято использовать профлист, поверхность которого покрыта полимерами. Закупая стройматериал, рекомендуется брать немного больше, чем ожидается.

В ходе монтажных и сборочных работ понадобится сварочная техника

Но, самое важное, это уметь им пользоваться, иначе толку никакого. Дополнительный инструментарий: перфоратор, болгарка, дрель, рулетка, шуруповерт, ключи
