Уф-принтеры: планшетные модели а3 и а4 для печати на всех поверхностях, ремонт своими руками

Виды

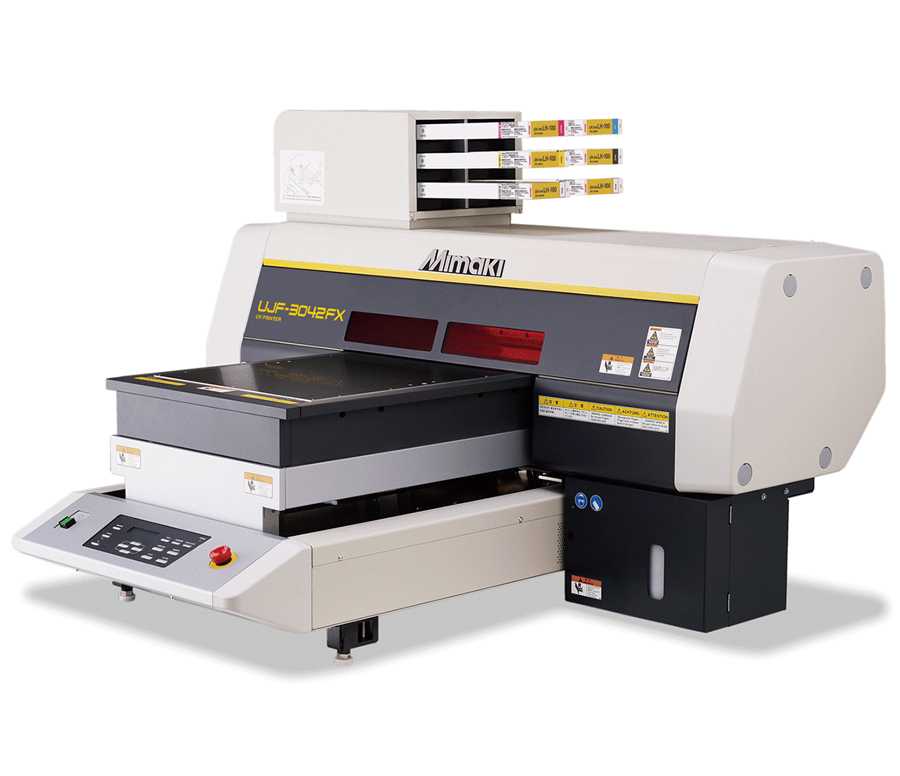

Ультрафиолетовые принтеры могут быть планшетными, рулонными или гибридными. Планшетные модели могут использовать для печати любые плоские материалы толщиной до 5 см, гибкие или жесткие. Носитель помещается на стол (или планшет, отсюда и название) и во время печати надежно удерживается на месте при помощи вакуума, а печатающая головка перемещается по поверхности носителя. Это позволяет очень точно распределять краску и обеспечивает высокое качество печати.

Рулонные модели, как это следует из их названия, используют гибкие рулонные носители. В этих моделях перемещается не печатающая головка, а носитель. Рулонные модели в основном используются для печати материалов рекламного характера: плакатов, баннеров.

Гибридные модели – это, по сути, рулонные принтеры, которые дополнительно оснащены съемным столом и системой ременных приводов для подачи жестких носителей в зону печати. Такая конструкция была разработана производителями с целью расширения возможностей использования рулонных принтеров без значительного увеличения их стоимости.

Как выбрать?

Главный вопрос, на который надо ответить при выборе – какому типу отдать предпочтение, ведь каждый вид имеет свои плюсы и минусы. Рассмотрим их. Преимущества гибридных моделей связаны в основном с возможностью использовать одновременно два вида носителей.

Не лишены они и недостатков.

Плохая регулировка хода приводных ремней может привести к получению перекошенного изображения, что приведет к невозвратимым потерям на перепечатку.
Приводные ремни могут оставлять следы на носителе, в связи с чем их приходится часто чистить.
Для печати могут использоваться только легкие носители, которые имеют по крайней мере один угол 90 градусов. На тяжелых носителях, а также на носителях с неровной поверхностью или неправильной формы качество печати получается низким.
Хотя сам принтер может быть небольшим, места для его размещения может потребоваться довольно много. Это связано с необходимостью иметь специальные устройства для подачи носителя на входе и приема на выходе.
Переключение между режимами работы с рулонным и жестким носителем требует физической перенастройки системы.

А теперь посмотрим на преимущества планшетных моделей.

Высокое качество печати.
Отсутствие ограничений по форме и состоянию поверхности носителей. Единственное условие – они должны быть довольно плоскими.
Возможность полной печати, что исключает затраты времени на обрезку.
Возможность размещения нескольких небольших носителей на одном столе с одновременной печатью.
Качественная печать больших изображений, размещенных на нескольких носителях. Так как возможность перекоса носителя отсутствует, при сборке изображения между отдельными частями не образуется промежутков.

Недостаток планшетных моделей – их стоимость может быть выше, чем у гибридных.

Другие моменты, на которые стоит обратить внимание:

стоимость расходных материалов (чернил, ультрафиолетовых ламп);
величина необходимого рабочего пространства;
стоимость запчастей и ежегодного обслуживания;
количество операторов для обслуживания.

Детализация изображения («качество» печати)

За высокую детализацию изображения, плавность цветовых переходов отвечают следующие характеристики печатных головок: размер капли (в пиколитрах) и количество печатных дюз на единицу длины. Высокоскоростные машины для печати наружной рекламы используют печатающие головки с величиной капли от 80 pl до 40 pl. При высокой скорости печати такой размер капли обеспечивает насыщенность и равномерность заливки однородных цветов (плашечных заливок). Большие капли, не успев впитаться в материал, растекаются, сливаясь с соседними каплями, что приводит к обеспечению более однородных цветов без зернистости. Головки с размером капли менее 40 pl больше подходят для обеспечения интерьерного качества изображения, где нужны плавные переходы цветов и высокая детализация.

Выше говорилось об определенных значениях размеров капли печатающих головок. Многие головки характеризуются фиксированным размером капли. Приобретая печатную головку с большой каплей, мы лишаем себя интерьерного качества изображения и, наоборот, приобретая головку с маленькой каплей, теряем в скорости печати рекламы наружного применения. Для ситуаций, когда нужно в одном печатном станке соединить высокую скорость печати наружной рекламы и высокую детализацию интерьерных изображений, как нельзя лучше подойдет использование печатающих головок с динамической каплей (с технологией формирования капли чернил переменного объема). Головки с динамической каплей позволяют изменять ее размер в зависимости от типа запечатываемой области. К примеру, если это однородная заливка, используется большой размер капли, и, наоборот, при цветовых переходах — более малый размер капель. Пример печати статическими каплями и динамическими приведен на рисунках ниже.

Еще одной характеристикой печатающей головки, отвечающей за детализацию изображения, является физическое разрешение печатной головки, или количество печатных дюз на единицу длины (1 дюйм). Дюзы — это очень маленькие отверстия в печатающей головке, через которые пьезоэлемент выпрыскивает краску. Чем дюз больше, тем большее количество капель печатная головка может нанести на поверхность за один проход, и тем более плотно капли будут лежать по отношению друг к другу, обеспечивая равномерную заливку. Существуют несколько конфигураций расположения печатных дюз: однорядное, двурядное, расположение в шахматном порядке и поворот печатающей головки с однорядным расположением дюз на определенный угол, что увеличивает плотность капель, но уменьшает размер печатного поля за один проход головки.

Концепция бизнеса

Классическая краска постепенно изживает себя, потому что материал не «на века». Ультрафиолетовую печать применяют в случае нанесения изображения на стеклянные, пластмассовые, зеркальные, ровные, прозрачные, объемные поверхности. Особенностями подобного окраса являются:

безвредность;
устойчивость к выцветанию краски;
короткий срок сушки;
отсутствие бликов.

Процедура покраски осуществляется при помощи специального ультрафиолетового принтера уникальной краской. В результате процесса получаются красивые изображения любого размера, формата.

Клиентами данной ниши могут быть совершенно разные люди: работники рекламных агентств, молодые семьи, стремящиеся к красоте в своем гнездышке, производители товаров (чехлы на телефоны, принты на картинах и т.д.). Четкую целевую аудиторию выделить сложно. Бизнес можно сравнить с типографией, только уровень услуг чуть выше. Потому что печать производится не на бумаге, а на более дорогостоящем материале. Концепция получения прибыли основывается на выполнении заказов клиентов.

Описание бизнеса

Концепция

Применение технологии УФ-печати позволяет организовать производственное предприятие, специализирующееся на изготовлении рекламно-сувенирной продукции или эксклюзивных стройматериалов. УФ-принтер также может быть использован, как дополнительное направление деятельности для производств широкоформатной печати, дизайн-студий по авторским интерьерам, мастерским по изготовлению сувенирной продукции.

Определение

УФ-печать (UV-печать) – это один из самых технологичных способов нанесения изображений на различные поверхности. Использование особых чернил, которые под воздействием ультрафиолетовых лучей образуют прочную пленку, позволяет работать практически с любыми материалами, что дает широкие возможности для рекламного и сувенирного бизнеса.

Основы, которые можно использовать для УФ-печати — пластик, бумага, стекло, керамика, дерево, металл, бетон, ткань и другие материалы. Наносить изображения таким способом можно также на ребристые и структурные поверхности.

Основные характеристики полученных изображений УФ-печатью: стойкость к перепадам температур, влаге, солнечному свету.

Виды продукции

Широкий спектр возможностей технологий УФ-печати позволяет применять его в самых разных отраслях.

Применение в рекламе. Печать на банере, самоклеющейся пленке, пластике. Используется для изготовления световых вывесок, табличек, указателей, дорожных знаков.

Дизайн и отделка интерьеров. Изготовление стеновых панелей, фотообоев, подвесных потолков. Печать на кафельной плитке, панелях для фасадов (для кухонь, ванной комнаты). Печать на напольных покрытиях (линолеум, ковролин, ламинат, паркет).

Архитектура и строительство. Печать на стекле, акриле, оргстекле для изготовления элементов витражей или окон. Печать на материалах для отделки фасадов (композит, керамогранит, плитка).

Целевая аудитория

Потребителями изделий, изготовленных с помощью УФ-печати, являются:

рекламные агентства;
производители сувенирной продукции;
дизайн-студии по оформлению интерьеров;
мастерские по изготовлению витражей;
строительные компании (специализация – наружная и внутренняя отделка, ремонт);
производители стройматериалов (кафельная плитка, половые покрытия).

Каналы реализации

Для продвижения используются такие каналы реализации:

участие в специализированных выставках (реклама, дизайн, строительство, архитектура, интерьер);
прямые продажи (обзвон и проведение переговоров с рекламными агентствами, дизайн-студиями и строительными компаниями);
размещение рекламы в специализированных печатных и интернет-изданиях.

Ключевые особенности

Широкоформатные УФ-принтеры предназначены для печати на рулонных (винил, бумага, ткань), и жестких листовых материалах.

Преимущества:

высокое качество полученных отпечатков, прямая печать;
стойкость к солнечным лучам, влаге и перепадам температур;
применение для малой тиражности (от 1 экз.);
экологичность (что дает возможность использования в помещениях, и для товаров с повышенными санитарными требованиями);
универсальность.

Недостатки:

высокая себестоимость;
ограничение по толщине и ширине материала.

Ремонт и обслуживание

Некоторые виды обслуживания не требуют специальных знаний и могут быть выполнены самостоятельно. Например, замена картриджа или заправка бумаги. Для этого надо только ознакомиться с инструкцией по эксплуатации. Самостоятельно можно очистить картридж от частиц ворса (используя сжатый воздух).

Иногда бывает, что проблемы связаны с программным обеспечением или работой сети, а не с самим принтером. Эти проблемы тоже возможно диагностировать и устранить самостоятельно. Однако не стоит пытаться отремонтировать принтер своими руками, если в нем постоянно что-то застревает, возникают неприятные звуки или запахи, а также когда некоторые детали требуют замены. В этом случае лучше обратиться за помощью к профессионалам.

В следующем видео вас ждет обзор ультрафиолетового принтера Dilli Neo Sun FB2513.

Скорость печати

Итак, рассмотрим, что же влияет на скорость печати? Во-первых, скорость печатающей головки или частота тактов работы пьезоэлементов, выпрыскивающих краску из дюз. Чем выше частота тактов, тем большее количество точек печатная головка сможет положить на единицу длины с одинаковой скоростью перемещения печатной каретки. Соответственно, головки с высокой частотой печати требуют использование более высокотехнологичной обслуживающей электроники, что заметно сказывается на увеличении их стоимости. Количество печатающих головок на одну краску кратно увеличивает возможности быстрой печати. Так, при установке двух головок на каждый цвет мы получаем в два раза больший участок запечатки за один проход каретки.

При установке трех и более печатных головок на один цвет результат будет еще выше, но тут есть один важный нюанс — предварительная настройка станка, или «сведение головок»

При приобретении оборудования с несколькими печатающими головками одного цвета вам необходимо обратить внимание на услуги обучения ваших операторов сервисным инженером компании-поставщика, иначе установка и настройка оборудования потребуют очень много времени и сил. Две-три печатающие головки свести легко, но настроить работу более четырех головок уже достаточно сложно

Сведение необходимо для правильного расположения печатающих головок одного цвета между собой и еще относительно трех и более групп печатающих головок других цветов. При неточной настройке у вас будут наблюдаться «прострелы» цветов в пределах одного шага печати (print pass).

Существующие высокочастотные головки в парной комбинации на один цвет способны обеспечивать скорость печати до 140 кв. м/ч для наружного применения и до 70 кв. м/ч при печати в режиме интерьерного качества.

УФ-лампы.

Такие источники излучения устанавливаются на печатной каретке принтера. С обратной стороны относительно печатного поля к лампе установлены алюминиевый отражатель и мощная система охлаждения. В большинстве моделей принтеров материал от воздействия излучения при обратном ходе каретки защищается специальными шторками, которые открываются и закрываются автоматически в зависимости от выбранных режимов печати.

Использование УФ-ламп предполагает обязательное наличие в принтере системы охлаждения ламп, а для печати на чувствительных к температуре материалах также и наличие системы охлаждения материала после облучения.

Минусами этого типа источников ультрафиолета являются выделение большого количества тепла во время работы ламп, большое потребление энергии, сравнительно небольшой срок службы ламп (от 600 до 1500 часов). Несмотря на это, именно УФ-лампы установлены более чем в 95% всего оборудования для УФ-печати. К сравнительно небольшому сроку эксплуатации ламп добавляется еще один недостаток: ненадежность системы охлаждения ламп. Как правило, в большинстве конструктивных решений в УФ-принтерах установлена воздушная система охлаждения. При эксплуатации оборудования в условиях, отличающихся от рекомендованных заводом-производителем, возможен быстрый выход из строя охлаждающих вентиляторов. Чтобы избежать подобных поломок оборудования, необходимо регулярно проводить профилактику систем охлаждения принтера и соблюдать условия эксплуатации согласно техническому паспорту станка.

Пошаговая инструкция запуска

Запуск дела каждый начинает по-разному, кто-то опирается на советы друзей, кто-то на опыт других людей. Существует шаблонный план действий, который поможет запуститься с меньшими затратами средств, времени и нервов.

Старт ознаменуется получением разрешения на ведение предпринимательства. Для открытия небольшого заведения вполне достаточно регистрации ИП. При масштабировании бизнеса всегда успеется замена на ООО.

Аренда помещения. Для салона ультрафиолетовой печати вполне хватит небольшой площади – 20-40 квадратных метров. Почему так мало? Нужно расположить 2 сотрудников и оборудование, среди которого 1-2 принтера. Если есть желание запускаться по-крупному, сразу брать масштабом, то 50-60 квадратных метров будет достаточно. Здесь же можно оформить небольшой склад для готовых заказов. Многие в снятом офисе делают ремонт, оформляют его в творческом виде. Чтобы клиент, войдя в него, подумал: «Я точно сделаю здесь заказ».

Сотрудники. Как уже говорилось выше, в офисе будет работать одновременно 2 человека: администратор (есть смысл нанять двоих по графику 1/1, либо 2/2), дизайнер (возможна работа на фрилансе). Сайты avito и headhunter. Существуют особенности при найме дизайнера. Он – креатив всей организации, поэтому нужно просить портфолио готовых работ. Это могут быть рисунки, принты, граффити и пр

Очень важно распознать обманщика, потому что очень часто люди выдают чужие работы за свои. При первом же заказе, конечно, все всплывет, но лучше будет нанять сразу добросовестного исполнителя.

Покупка оборудования

Необходимый инвентарь можно поделить на 2 группы:

Какое оборудование требуется для начала бизнеса

Выбор типа оборудования зависит от многих факторов. Особенности промышленной печати по плитке, стеклу, зеркалам зависит во многом от способа подачи материалов в зону печати. Перед покупкой оборудования необходимо определить основные типы запечатываемых материалов, и протестировать их на выбранном УФ-принтере.

Типы оборудования

Существует четыре основных типа широкоформатных УФ-принтеров:

Рулонный. Предназначен для работы с тонким рулонным материалом (бумага, винил, ткань). Преимущество — один из недорогих конструктивных типов оборудования, простой в эксплуатации.
Гибридный. Работает и с рулонными, и с листовыми материалами. Оптимально подходит для печати на традиционных жестких листовых поверхностях (гофрокартон, пенокартон, гофропластик, дибон и пр.). Но при печати на скользких (керамика, стекло) или тяжелых материалах (металл, камень) нанесение изображений может быть затруднено. Листовые материалы для печати на гибридных принтерах должны быть достаточно ровными и гладкими. Преимущество – недорогой тип оборудования, возможность печати на рулонных и легких листовых материалах.
Комбинированный. Используются для нанесения изображений на рулонные, и листовые материалы. Главным достоинством таких принтеров является их универсальность: печать на рулонных и тяжелых скользких материалах (массой более 20 кг). Комбинированные УФ-принтеры могут быть использованы для промышленной печати дверей, элементов мебели, а также для изготовления наружной рекламы. Преимуществом является возможность загрузки и выгрузки материала одновременно с печатью.
Планшетный. Отличается от других типов принтеров способом подачи материала (двигается либо сам стол, или каретка с печатными головками). Преимуществом является высокая точность запечатки, что позволяет изготавливать оригинальные стерео-варио-изображения. Кроме того, на таком оборудовании есть возможность работать с самыми тяжелыми и плотными листовыми материалами. Планшетные принтеры подходят для УФ-печати на зеркалах, кафельной плитке, элементах мебели, щитовой наружной рекламе. Печать на таком оборудовании отличается меньшей производительностью, рулонные материалы не используются.

Выбор оборудования

При печати на жестких материалах более 50 см УФ-принтеры нужно укомплектовывать двумя приставным столами (для подачи материал с зону печати и приемки отпечатанных листов).

Расходные материалы для печати:

УФ-краски (расход краски, в среднем 0,011 л/м).
Лаки.
Жидкость для промывки.
УФ-лампы (подлежат замене через 400-500 часов работы)
Струйные печатные головки (в принтере 4-8 шт., ресурс каждой около 5 лет).

Пример комплектации цеха для организации производства по УФ-печати

Наименование	Назначение	Цена, в руб.
		УФ-принтер для печати на рулонных и тонких листовых материалах	990 000
Компьютер, оснащенный специализированным ПО и дизайнерскими программами	Подготовка макетов к печати, РИПование	30 000

Помещение для производства

Разместить производство по нанесению УФ-печати можно в помещении до 20м2 (в зависимости от выбранного принтера). Основное оборудование размещается там, где происходит подготовка макета и РИПование. Наличие специальных вытяжек не требуется, так как УФ-печать (в отличие от сольвента) экологична.

УФ-чернила

В водных чернилах и чернилах на основе растворителей от 50% до 70% объема занимают вещества, которые испаряются с поверхности после нанесения. В отличие от них, УФ-чернила представляют собой полимер, который при печати практически на 100% переносится на поверхность и никуда не испаряется. УФ-чернила, несмотря на их более высокую стоимость относительно других видов чернил, используются до двух раз более эффективно.

УФ-отверждаемые чернила обычно состоят из следующих компонентов:

фотоинициаторы;
олигомеры;
мономеры;
красители;
специальные добавки.

Фотоинициаторы.

В процессе УФ-отверждения фотоинициаторы — это основные компоненты. После поглощения ультрафиолетового света из источника, расположенного в печатной каретке, фотоинициаторы проникают в реагенты, которые запускают химическую реакцию полимеризации (реакцию соединения отдельных молекул в длинные молекулярные цепочки). Данный процесс преобразует жидкие чернила в твердую пленку.

Олигомеры.

Эти вещества определяют конечные свойства отвержденной пленки, включая эластичность, стойкость к атмосферным и химическим воздействиям. Олигомеры имеют высокий молекулярный вес и являются своего рода химическим каркасом УФ-чернил.

Мономеры.

Мономер — единая молекула, которая может стать химически связанной с другими мономерами, формируя полимер. Мономеры присутствуют в составе чернил для придания им специальных свойств, повышают твердость и стойкость пленки к истиранию, но также могут и увеличить вязкость химического соединения.

Красители.

В УФ-чернилах применяются красители, основанные на красках или пигментах. Обычно красители основаны на пигментах из-за их большой световозвращающей способности и долговечности по сравнению с красками.

Специальные добавки.

В зависимости от формулы УФ-чернил, в них могут быть включены потокообразующие и разжижающие средства, антиоксиданты и стабилизаторы. Для обеспечения равномерного покрытия материала в состав чернил вводят специальные поверхностно-активные вещества

Очень важно управлять процессом распыления, что влияет на правильное формирование точки и важно для обеспечения высокого качества изображения

Стабилизаторы влияют на срок хранения чернил и стойкость состава к нагреву, которая важна при высоких температурах впрыскивания. Стабилизаторы нейтрализуют или поглощают химически активные молекулы в чернилах в процессе хранения и предотвращают их преждевременную полимеризацию. Ниже представлены графические схемы протекания процесса отверждения УФ-чернил.

Под воздействием УФ-излучения от источника фотоинициаторы активизируют реакцию полимеризации — образуются межмолекулярные связи.

Процесс полимеризации продолжается еще некоторое время после прекращения воздействия излучения. После включения в реакцию всех компонентов происходит полная полимеризация чернил. На скорость отверждения большое влияние оказывает мощность ультрафиолетового излучения. Чем она выше, тем быстрее протекает реакция.

После окончания химической реакции образуется пленка с прочными молекулярными связями и отработанными фотоинициаторами в структуре.
