Для чего нужен hdmi-кабель

Введение в теорию, общая информация

Думаю, что многие или, иначе говоря, почти каждый (даже, может, сам того не зная) знаком и использует в своей повседневной компьютерно-бытовой жизни данный тип цифрового интерфейса. По большей части HDMI или High Definition Multimedia Interface – это уже практически де-факто стандарт по подключению различного рода мультимедийных устройств, особенно высокой четкости (HD, 1080p).

Всё чаще производители видеокарт и мониторов по умолчанию включают данный тип разъема на заднюю панель своих устройств. Присмотритесь к задней стенке своего монитора и, возможно, Вы там увидите характерную запись из одноименных четырех букв, речь о которых пойдет в данной статье. Итак, что же такое HDMI и для чего он нужен?

Ну, во-первых, как уже говорилось выше – это интерфейс высокой четкости, по которому можно передавать любое несжимаемое видео высокого качества, а также сигналы для 3D-телевидения.

Во-вторых, интерфейс может легко передавать до 8 каналов цифрового аудиосигнала (т.е. многоканальный контент, в том числе с защитой от копирования, HDCP), ну и последнее – он с легкостью поддерживает Ethernet-соединение со скоростью до 100 Мбит/c. Упрощенно говоря, Вы можете купить HDMI-монитор/телевизор, а так же видеокарту с его поддержкой и наслаждаться высококачественным звуком и любимыми фильмами/видео.

Корни разработки интерфейса уходят к 2002 году, именно он считается отправной точкой в его создании. HDMI вот уже не один год прекрасно справляется со своими обязанностями, которые до этого выполняли цифровой (DVI) и аналоговый (VGA) интерфейсы.

Стоит сказать, что с 2002 года уже много воды утекло, и за всё это время была представлена не одна версия (спецификация) такую штуки как HDMI кабель, начиная с 1.0. и до 2.0. (стандарт утвержден в 2013). Все версии постоянно улучшались и привносили что-то новое: то увеличение максимальной пропускной способности, то объемный звук (Dolby HD и DTS-HD) или поддержку 3D-изображений.

Что такое HDMI интерфейс?

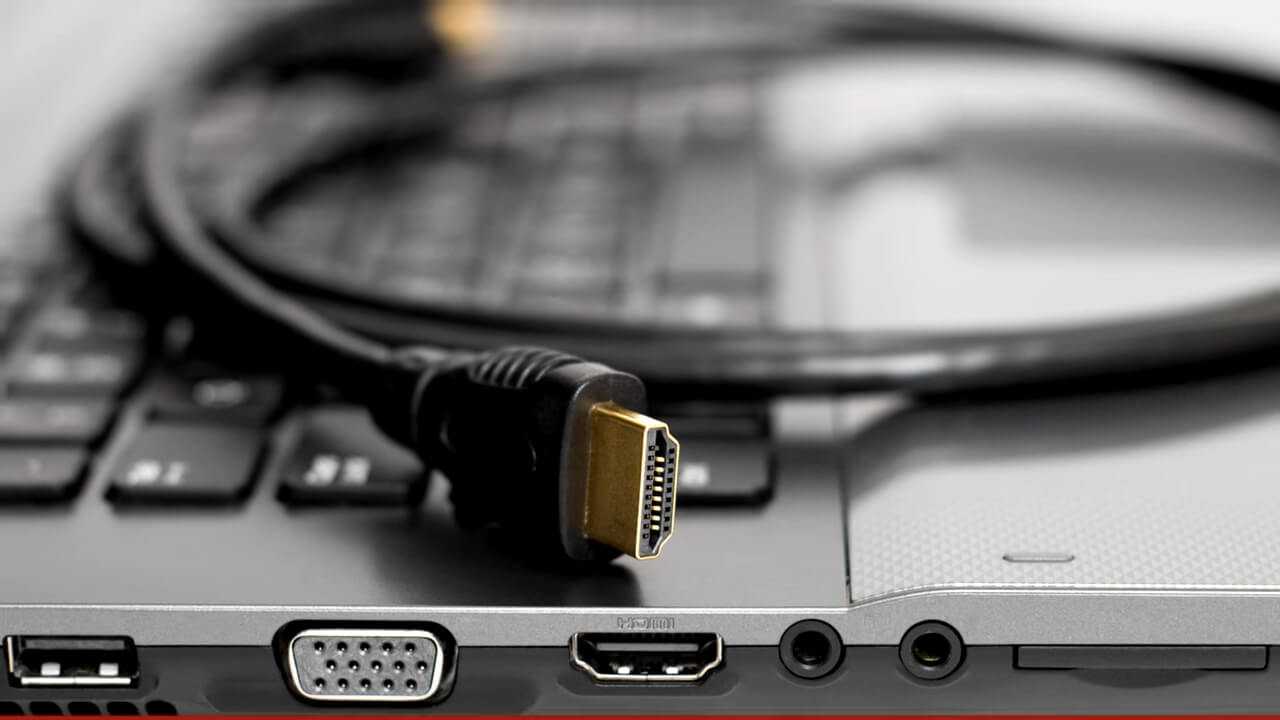

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

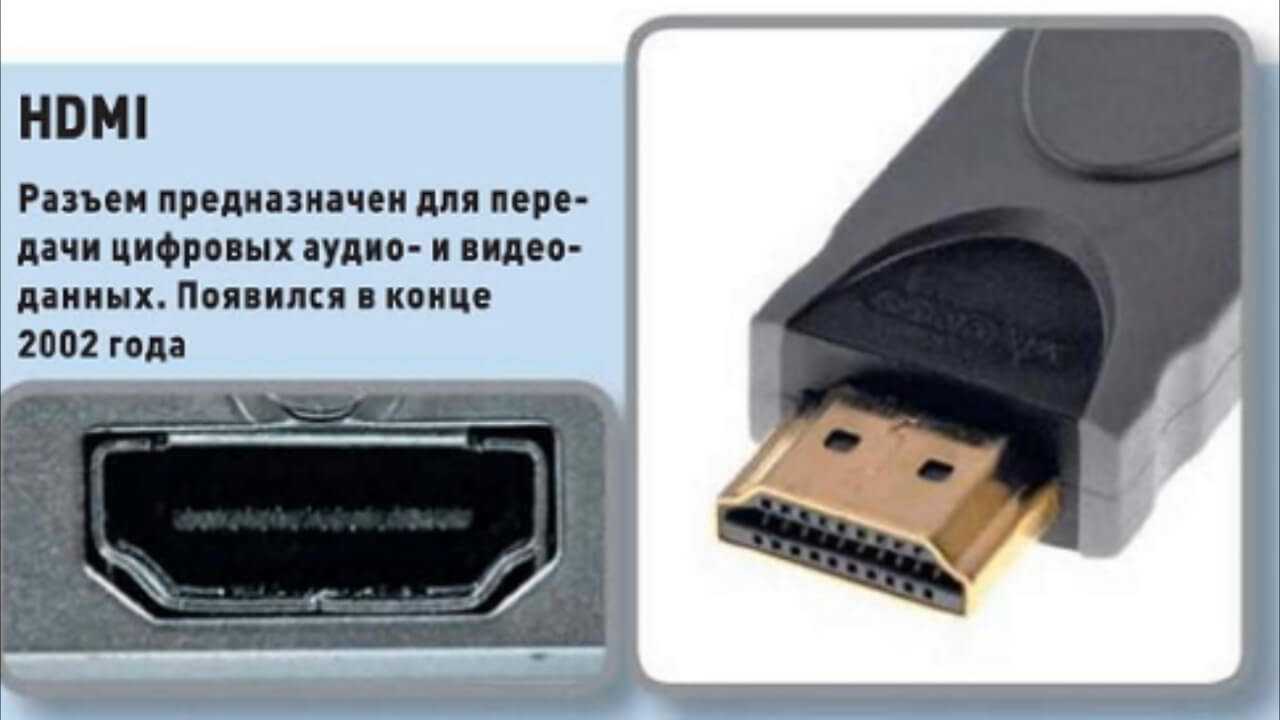

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Подготовка: проверяем HDMI порты на телевизоре и компьютере, выбираем кабель

Сначала нужно проверить, есть ли на наших устройствах необходимые порты. Так же для подключения нам понадобится HDMI кабель. Давайте рассмотрим все более подробно. Если у вас все есть, то можете переходить непосредственно к подключению и настройке.

  1. HDMI вход на телевизоре находится обычно на боковой грани, или на задней панели (иногда, там и там). Они должны быть подписаны и пронумерованы. Выглядят вот так (слева Philips, справа LG):Если на вашем телевизоре есть хотя бы один такой порт, значит все получится.
  2. Дальше взгляните на заднюю панель своего компьютера (я имею введу системный блок). Там нам нужно найти HDMI выход. HDMI может быть как на материнской плате (встроенная графика на новых платах), так и на видоекарте. Но, если даже у вас есть этот порт на материнской плате (как у меня на фото ниже), и есть отдельная дискретная видеокарта с HDMI выходом, то телевизор нужно подключать к видеокарте.Фото системного блока я сделал в горизонтальном положении. В моем случае, телевизор можно подключить к HDMI выходу на видеокарте.Если в вашем компьютере нет HDMI выхода, но есть DVI, то можно купить переходник DVI-HDMI. А если есть только старый VGA, то так же можно использовать переходник VGA-HDMI, но тогда уже звук на телевизор выводится не будет, так как VGA не цифровой выход. Если вы хотите одновременно подключить к компьютеру телевизор и монитор, то понадобится либо два HDMI, либо HDMI и DVI. Так же нам понадобятся соответствующие кабеля.
  3. HDMI кабель должен быть необходимой нам длины. Если не ошибаюсь, то они есть до 20 метров. Если у вас нет отдельного кабеля, то можно использовать тот, которым подключен монитор. Если он у вас по HDMI подключен. У меня вот такой кабель:Самый обычный, недорогой кабель.

Если у вас есть порты на обоих устройствах и есть кабель, то можно подключать.

Что нужно помнить при покупке такой штуки как HDMI кабель

Глобально, Вам, как обычному пользователю, при покупке HDMI кабеля нужно помнить:

Длина домашнего кабеля зачастую (если у Вас нет на то острой необходимости) не должна превышать 3-х метров;
Обращайте внимание на разъем кабеля, убедитесь, что Ваш приемник (монитор) и источник (видеокарта) его поддерживают, т.е. проверьте соответствие разъемов;
Цена кабеля (до 3 м) в большинстве своём не должна превышать 500 р;
Глобально, чем толще кабель, тем лучше, поэтому обращайте внимание на значение AWG (до 3 м – 30 AWG, до 5 м – 28 AWG);
Для воспроизведения контента с плазменных панелей FULL HD или 3D-телевизора обзаводитесь кабелем HDMI 1.4;
Если есть сомнения, но есть возможность, то оцените качество изображения, подключив кабель к источники сигнала, прямо на месте покупки.. В заключение хочу сказать, что производителей понять можно – они предлагают различные варианты накрученных кабелей, т.к

свято следуют принципу – «любой каприз за Ваши деньги». Ведь кто-то дойдет до работы пешком, кто-то вызовет такси, а кто-то и вертолетом не побрезгует (:)), так что если есть спрос, предложение всегда найдется. Да и различных пафосных и гордых аудио/видеофилов у нас просто безумное количество, которым подавай всё из золота и за большие деньги, дабы звук был “теплым и ламповым”

В заключение хочу сказать, что производителей понять можно – они предлагают различные варианты накрученных кабелей, т.к. свято следуют принципу – «любой каприз за Ваши деньги». Ведь кто-то дойдет до работы пешком, кто-то вызовет такси, а кто-то и вертолетом не побрезгует (:)), так что если есть спрос, предложение всегда найдется. Да и различных пафосных и гордых аудио/видеофилов у нас просто безумное количество, которым подавай всё из золота и за большие деньги, дабы звук был “теплым и ламповым”.

Просто помните, что выбирая HDMI кабель, вовсе незачем переплачивать за красивую коробочку, позолоченный контакт или кричащую надпись о сверхкачестве передаваемого изображения – всё это маркетинговые ходы. Качество картинки кабеля noname, купленного в переходе, не будет отличаться от аналога за 100 баксов фирменного магазина с сверхпозолотой и прочими прибамбасами. А если нет разницы, зачем платить больше?

Собственно, на сим всё.
Кратенько и по делу :)

Представление стандарта HDMI 2.0

HDMI постепенно становится самым распространенным методом взаимодействия компонентов домашних систем, и останется таковым в обозримом будущем, продолжая развиваться, несмотря на обоснованную критику или крайне положительные отзывы. HDMI Forum, организация, занимающаяся разработкой стандарта HDMI, наконец-то объявила о введении версии 2.0 спецификации HDMI — событие прогнозируемое и давно ожидаемое, поскольку А/В индустрия уверенно шагает в направлении 4K/UltraHD и новые устройства нуждаются в стандартизированной поддержке этого современного формата. Новые функциональные возможности включают:

    • [email protected]/60, (2160p), что дает в четыре раза лучшую четкость, чем разрешение видео 1080p/60;
    • поддержка до 32 аудиоканалов для обеспечения комплексного высококачественного звука;
    • частота дискретизации до 1536 кГц для наивысшего качества воспроизведения аудио;
    • одновременная передача двух видеопотоков на один экран для нескольких пользователей;
    • одновременная передача многопотокового звука для нескольких пользователей (до 4);
    • поддержка широкоугольного театрального соотношения сторон изображения (21:9);
    • динамическая синхронизация аудио- и видеопотоков;
    • дополнения CEC (шина обмена данными), обеспечивающие расширенное управление бытовыми электронными устройствами через единую контрольную точку.

Одной из основных особенностей HDMI 2.0 является упор на стремительно увеличивающееся количество новых 4K-дисплеев и вариантов 4K-контента. Чтобы вывести поддержку 4K за рамки 24 кадр/с (максимум для HDMI 1.4b), пропускная способность HDMI 2.0 увеличена до 18 Гб/с (10,2 Гб/с — показатель HDMI 1.4b). При HDMI 2.0 видео 4K будет поддерживать частоту 50 или 60 кадр/с, при этом слухи о возможных 120 кадр/с не подтвердились.

HDMI 2.0 обратно совместим с более ранними версиями спецификации HDMI и не требует использования новых кабелей или новых разъемов. Поточная версия высокоскоростных кабелей HDMI (Category 2) обеспечивает повышенную пропускную способность.

Повышение пропускной способности было реализовано не только в целях поддержки UltraHD. На самом деле, HDMI 2.0 предоставляет новые возможности воспроизведения видео. Во-первых, это одновременная передача двух видеопотоков на один дисплей для нескольких пользователей. Очевидно, для подобного режима будут использоваться активные или поляризационные очки, как в 3D. Во-вторых, заядлые киноманы также обрадуются появлению версии 2.0, так как она открывает перед ними широкую, в буквальном смысле, перспективу — театральное соотношение сторон изображения 21:9. В-третьих, дополнения двунаправленной последовательной шины (CEC) предоставят расширенные возможности управления устройствами домашней системы через единую контрольную точку.

Если функциональная поддержка видео в HDMI 2.0 была ожидаемой и давно анонсированной, то новые возможности аудио стали приятным сюрпризом. Звук стал 32-канальным вместо нынешнего 8-канального. Поддержка 8 каналов остается в силе, причем в многопотоковом режиме для 4 пользователей одновременно. Частота дискретизации была увеличена до 1536 кГц.

То, что обновленная спецификация предоставляет столь внушительные возможности, вовсе не означает, что производители кинутся сломя голову их реализовывать. HDMI 2.0 — это, скорее, дорожная карта, задел на будущее для разработчиков, стремящихся находиться в авангарде новых технологий. Не менее интересным остается вопрос, какие нововведения HDMI 2.0 производители единодушно одобрят и поддержат

Источник http://hdmi.ru/vibor_pravilnogo_hdmi_read.html

Просмотр фильмов с ПК на ТВ

Для просмотра видеозаписей с компьютера на большом экране телевизора необходимо выполнить ряд действий. При этом во многих аспектах инструкция применима и к другим разновидностям устройств, способных воспроизводить фильмы.

Подключение устройств

Единственный метод использования телевизора в качестве средства просмотра мультимедийных данных с компьютера заключается в подключении одного устройства к другому.

HDMI

На сегодняшний день многие устройства, способные воспроизводить видео и аудиоконтент, по умолчанию оснащаются HDMI-портами, позволяющими передавать сигналы с максимально высокой скоростью и с минимальными потерями качества. По возможности лучше всего использовать именно этот интерфейс подключения, так как он является не только наиболее быстрым, но и универсальным, то есть одновременно работает с видео и аудиопотоком.

Подробнее: Как подключить компьютер к телевизору через HDMI

VGA

Следующим часто используемым интерфейсом подключения является VGA. Данный разъем присутствует практически на любых машинах, будь то компьютер или ноутбук. К сожалению, нередко бывают ситуации, что VGA-порт отсутствует на телевизоре, тем самым ограничивая возможность соединения.

Подробнее: Как подключить компьютер к телевизору через VGA

Wi-Fi

Если вы являетесь обладателем Smart TV или готовы приобрести дополнительное оборудование, подключение можно организовать по Wi-Fi. В первую очередь это относится к ноутбукам, так как далеко не все компьютеры оснащаются специальный Wi-Fi адаптером.

Подробнее: Как подключить ноутбук к телевизору через Wi-Fi

USB

Разъемы для подключения USB-устройств присутствуют буквально на любом современном компьютере, и их вполне реально использовать для его соединения с телевизором. Сделать это можно посредством приобретения и подключения специального преобразователя USB-сигнала в HDMI или VGA. Конечно же, для этого на ТВ должен присутствовать один из подходящих интерфейсов.

Подробнее: Как подключить ноутбук к телевизору через USB

RCA

Если вы хотите смотреть фильмы через ПК на телевизоре, оборудованном одними лишь RCA-разъемами, придется прибегнуть к специальным преобразователям сигнала. Это решение задачи подойдет на крайний случай, так как финальное качество изображения сильно ухудшается в сравнении с оригинальным.

Подробнее: Как подключить компьютер к телевизору через RCA

Переходники

Если у вас на телевизоре, например, нет HDMI-порта, а на компьютере присутствует только данный разъем, можно прибегнуть к специальным переходникам. Подобные устройства продаются во многих магазинах с компьютерными комплектующими.

В некоторых случаях, что особенно касается подключения посредством VGA, звук не передается вместе с основным видеосигналом от компьютера к телевизору. Решить проблему можно выводом звука с ПК на отдельные колонки или на сам ТВ.

Установка программ

Чтобы воспроизвести фильмы на компьютере, а в данном случае и на телевизоре, потребуется специальный софт.

Установка кодеков

Кодеки являются одной из важных частей системы, так как именно они отвечают за правильное декодирование фильма. Наиболее рекомендованным является пакет K-Lite Codec Pack.

Подробнее: Как настроить K-Lite Codec Pack

Выбор проигрывателя

Для воспроизведения фильмов вам потребуется установить не только кодеки, но и медиапроигрыватель. Какую конкретно программу использовать вы должны решить сами, ознакомившись со списком доступных вариантов.

Подробнее: Лучшие проигрыватели видео

Воспроизведение фильмов

После установки необходимого ПО, можно приступать к просмотру фильмов. Для этого среди файлов на компьютере выберите нужное видео, дважды кликнув по файлу.

Решение проблем

В процессе просмотра или при попытке воспроизведения видео могут возникать разного рода проблемы, но большинство из них можно с легкостью устранить.

Разъемы

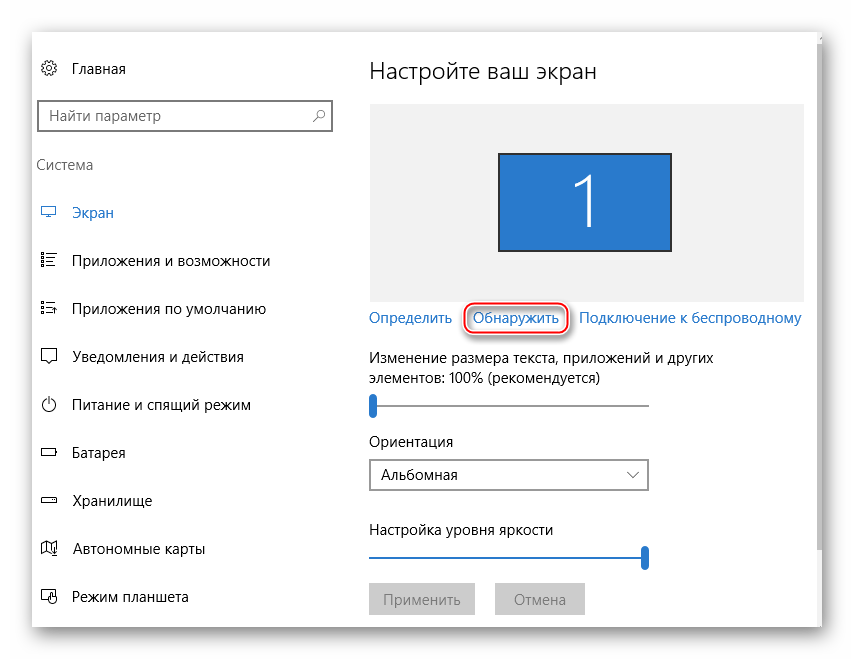

Даже после правильного подключения и настройки оборудования, могут возникать проблемы с передачей сигнала. О решении некоторых, наиболее часто встречаемых из них мы рассказали в соответствующих статьях на нашем сайте.

Подробнее: Не работает HDMI, Wi-Fi, USB

Видеозаписи

Проблемы могут возникать не только по аппаратной части, но и с настройками используемых программ. Чаще всего это касается неправильной установки кодеков или отсутствия актуальных драйверов для видеокарты.

Подробнее:Решение проблем с воспроизведением видео на ПККак переустановить драйвер видеокарты

Звук

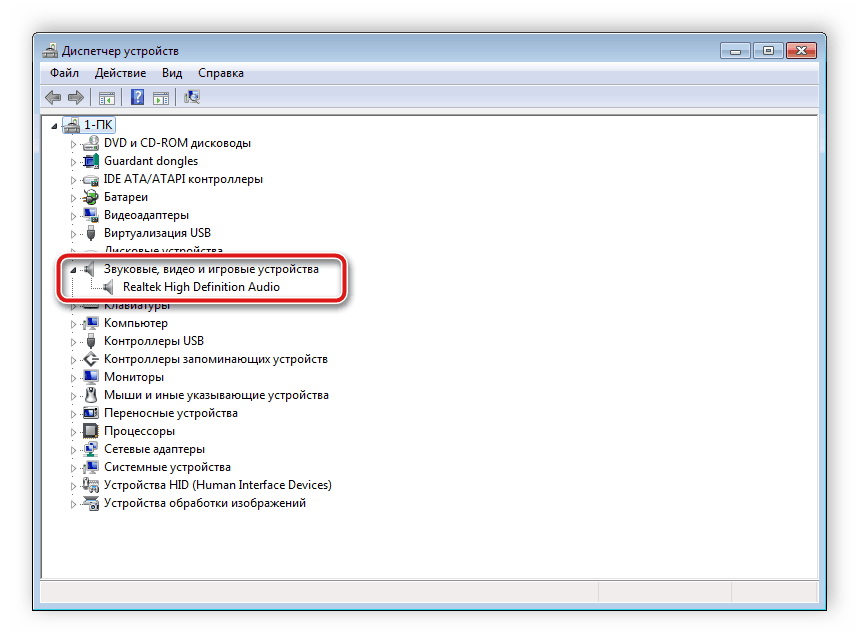

На случай отсутствия звука нами также была подготовлена статья с возможными решениями. Отсутствие звука может быть вызвано отсутствием или ошибкой драйверов.

Подробнее:Не работает звук на компьютереКак обновить звуковой драйвер

Возможные проблемы

При длительном использовании у HDMI-кабеля под его собственной тяжестью может прийти в негодность его разъем. Неисправность может проявлять себя тем, что при подсоединении кабеля на экран телевизора не выводится изображение, но при этом звук есть. Иногда ситуация складывается иначе – при подключении кабеля не работает звук, а изображение на экран телевизора передается с помехами. Такой недостаток нередко сопровождает многие модели HDMI, и для их восстановления требуется ремонт.

Если разъем кабеля HDMI не подключается, исправить ситуацию можно, разрезав его внешнюю оболочку ровно по шву с помощью ножа или острого лезвия. После того как удастся снять внешнюю оболочку, вы увидите провод, который подсоединен к металлической части разъема – это защитный экран. Его тоже нужно аккуратно расшить и снять. После этого вы увидите множество контактов, которые разделены между собой пластиковыми вставками. В дешевых китайских моделях со временем пластик крошится и осыпается. По этой причине разъем деформируется, и кабель не определяет цифровой сигнал. В такой ситуации восстановить разъем уже невозможно и потребуется купить новый кабель.

В случае, когда пластинка контактов сохранилась не разрушенной, нужно проверить пайку контактов разъема – их несколько. Со временем некоторые контакты разъема отходят, и пайка разрушается, поэтому через такой кабель сигнал не проходит и телевизор не показывает изображение.

Про кабели HDMI смотрите далее.

Преимущества ARC

Audio Return Channel — это реверсивный звуковой канал на HDMI-устройствах. Широко применяется для упрощения домашних систем развлечения. Главная суть работы технологии заключается в создании двухсторонней связи между телевизором и подключенным устройством для передачи звука. Удобство очевидно — отпадает необходимость подключения дополнительных звуковых проводов. Интерфейс для кабеля так и называется — HDMI ARC.

К основным функциям ARC относится организация CEC для одной удаленной команды. Так, при поддержке этой технологии на обоих устройствах, возможен будет контроль питания, громкости и других функций с пульта от телевизора. Это очень полезно при использовании игровых консолей, телевизионных приставок, проигрывателей Blue-Ray и т.д. При таком подключении передаваемый звук будет намного лучшего качества, чем при использовании стандартных звуковых кабелей.

Второй значимой функцией ARC является отправка сигналов к абоненту и от него, используя только кабель HDMI ARC. Это является удобной формой обмена данными без применения дополнительных проводов.

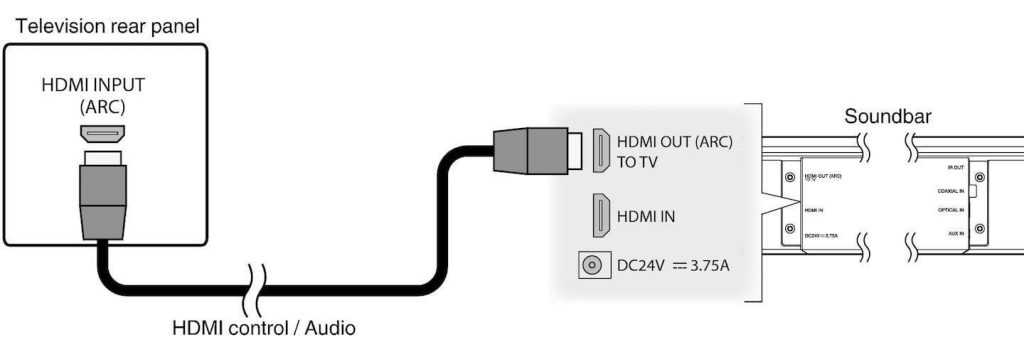

Большую популярность технология приобрела у пользователей звуковых панелей и платформ. Она позволяет подсоединять все устройства к телевизору и пустить звук к панели через интерфейс HDMI ARC. Так, ТВ является центром, а для управления необходим только один пульт.

При использовании аудио/видео ресивера ARC упрощает подключение кабелей. В типичной ситуации инсталляции звука, когда он идет непосредственно на ресивер от разных источников, любой звуковой сигнал, исходящий от ТВ, должен добраться до приемника. Например, в качестве смарт-устройства выбран телевизор. Звук из Netflix, Fox и т.п. будет идти только из него, если иначе он не может пойти на приемник. Раньше для решения этого вопроса нужен был другой кабель (оптический цифровой). HDMI ARC же позволяет отправлять звук обратно к приемнику через кабель, соединяющий два девайса.

Такой способ подключения хорошо подходит при необходимости использования звуковых возможностей DTS и Dolby звука в Blue-Ray, DVD и играх. Практически всегда подсоединения устройств к ТВ напрямую делает звук двухканальным, а также может уменьшиться частота дискретизации. Эксплуатация приемника в данном случае сохраняет оригинальный сигнал высокого качества, гарантируя наилучшие впечатления.

В случае отсутствия аудио/видео приемника можно использовать звуковую панель, включающую в себя второй интерфейс HDMI. Это обеспечивает прямое подключение к устройству для сохранения качества звучания. При подключении панели к ТВ через ARC будет такой же эффект взаимообмена аудио и видео информации по одному каналу.

Дорогой или дешевый кабель? Почему?

Теория это, конечно, хорошо, но Вашей видеокарте или монитору она по барабану, ведь ей нужен реальный кабель, который можно взять и подключить. И вот тут начинаются различные ухищрения со стороны производителей, дабы вытянуть побольше денежных средств из карманов доверчивых пользователей. Мы же Вам всегда говорим: “Доверяй, но разбирайся сам!”.

Думаю, что в ходе прочтения статьи, до сего момента у Вас возник вопрос: если HDMI – это некий стандарт, то разве сие не означает, что все подобные кабели должны эффективно выполнять одну и ту же работу по передаче сигнала независимо от их стоимости?

И, если таки в спецификации указано, что это кабель стандарта 1.4, то значит он должен удовлетворять своим требованиям и техническим характеристикам паспорта вообще независимо от цены, т.е

не очень таки важно, стоит он 100, 250 или 1000 рублей

Что ж, вопрос вполне резонный и чтобы ответить на него, капнем немного вглубь и вбок :)

HDMI работает с цифровыми сигналами и, следовательно, между соединенными кабелем двумя устройствами “путешествует” только последовательность из нулей и единиц (и, так сказать, ничего более). А это значит,  что если кабель не “битый” и выполнен по стандарту, то, по логике, он должен передать точно такой же сигнал, какой получил на приемном конце.

Тогда в чем подвох? Почему существует HDMI кабель сверхдорогой с различными напылениями (золотыми и т.п.), дополнительными обмотками, экранами и прочими штуками Что, дурят нас таки? Сейчас узнаем.

Защита HDMI портов

Что действительно важно – защита HDMI портов от выгорания. Тут, к огромному сожалению, никакая новая версия стандарта не спасёт… HDMI порты как горели от «горячего подключения», т.е

подключения без обесточивания, так и горят. Производители хоть и пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту, помогает это далеко не всегда. Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.


Защита HDMI интерфейсов Dr.HD HDMI Protector

В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса. Всё это является следствием общей дешевизны комплектующих

Такая вот схемотехника… Не важно, кто производитель вашего телевизора или видеокарты. Проблема таится в самом интерфейсе

Поэтому, какую бы версию HDMI ни поддерживали ваши устройства, их коммутацию следует проводить только при отключении всех устройств схемы из розетки! Если делать этого нет возможности или просто хочется дополнительно обезопасить дорогостоящее оборудование, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.


Защита HDMI порта DL-SP

Такие пассивные элементы (проще говоря, предохранители) защитят технику с HDMI интерфейсами от электростатических разрядов, разности потенциалов при подключении оборудования «на горячую», а также грозовых наводок. Они активны на всех каналах TMDS и будут выступать в качестве конечной защиты ESD. Если вдруг разряд пойдёт по кабелю, защитник примет весь удар на себя.
