Свободу ушам или четыре схемы усилителей для наушников

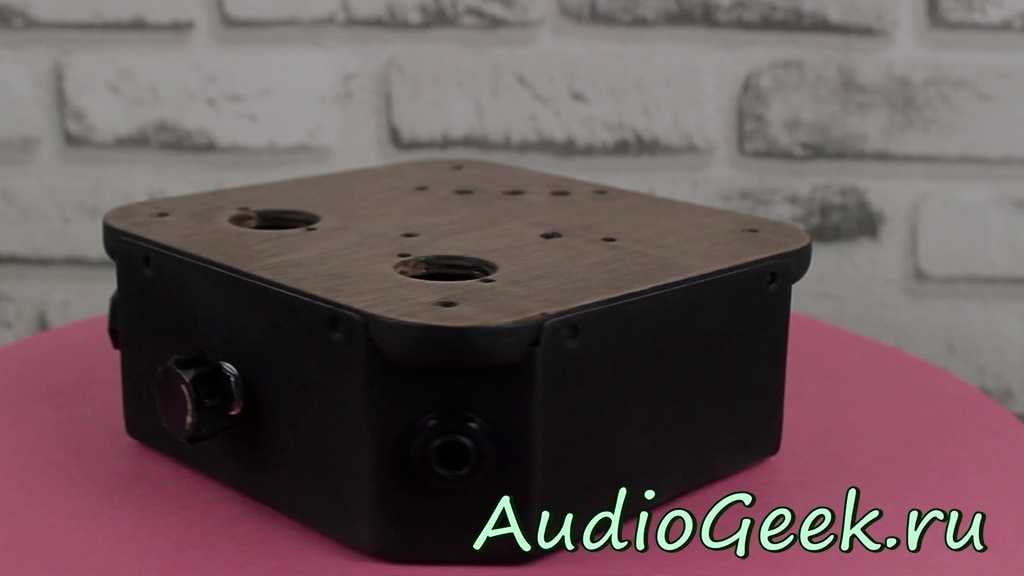

Корпус лампового усилителя для наушников

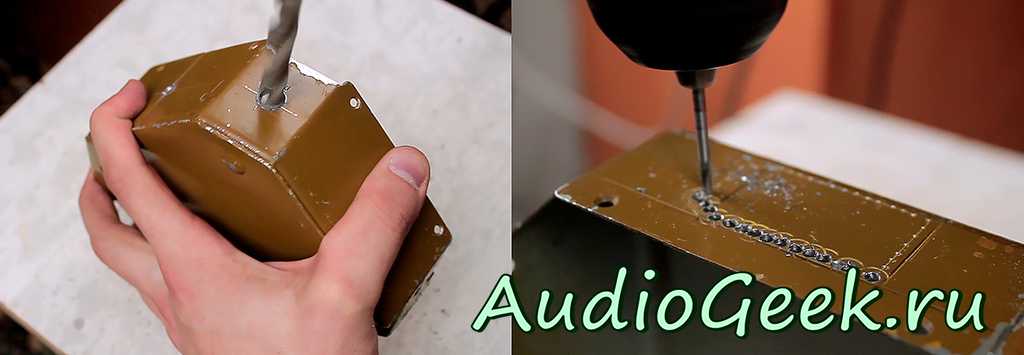

Первым делом было сделаны все необходимые отверстия. А под разъёмы для входа/выхода и отверстие для регулятора громкости. На задней стенке был сделано отверстие под интерфейс для сетевого питания.

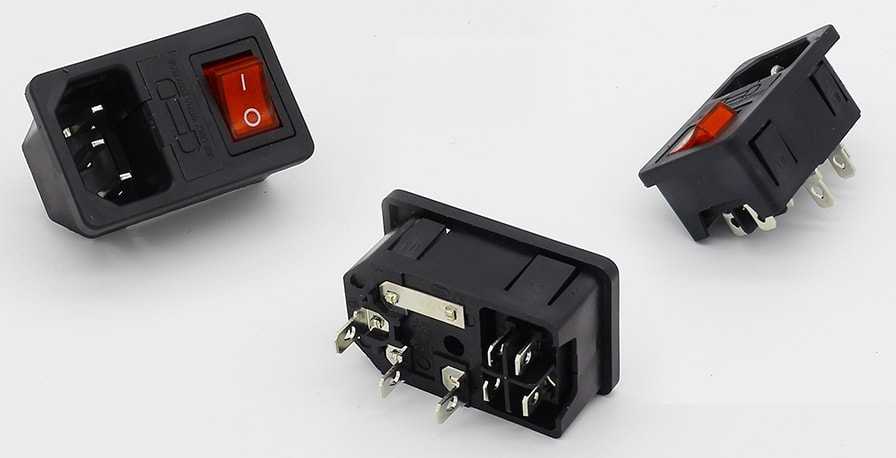

Это готовый блочек, в котором уже совмещены разъем для сетевого провода, выключатель и предохранитель. Потрясающая штука, заказывал в этом магазине всего по 95 центов:

Когда все отверстия готовы, а новых не предвидится – пора переходить к отделочным работам. Для придания корпусу солидного вида – он был отшкурен до металла, затем отшпаклеван автомобильной шпатлевкой. И, после тщательного прошкуривания, я покрыл его тремя слоями черной краски с промежуточными прошкуриваниями.

Исходно, по классике жанра, корпус предполагался черным матовым. Но, увы, нормальную краску удалось достать только глянцевую. Я использовал акриловую нитрокраску. Однако последний слой, так получилось, я наносил при температуре около 17 градусов, что ниже указанной в условиях нанесения. В результате слой таки получился матовым.

Кожух трансформатора красился вместе с корпусом.

Собираем усилитель звука на TEA2025B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный  резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

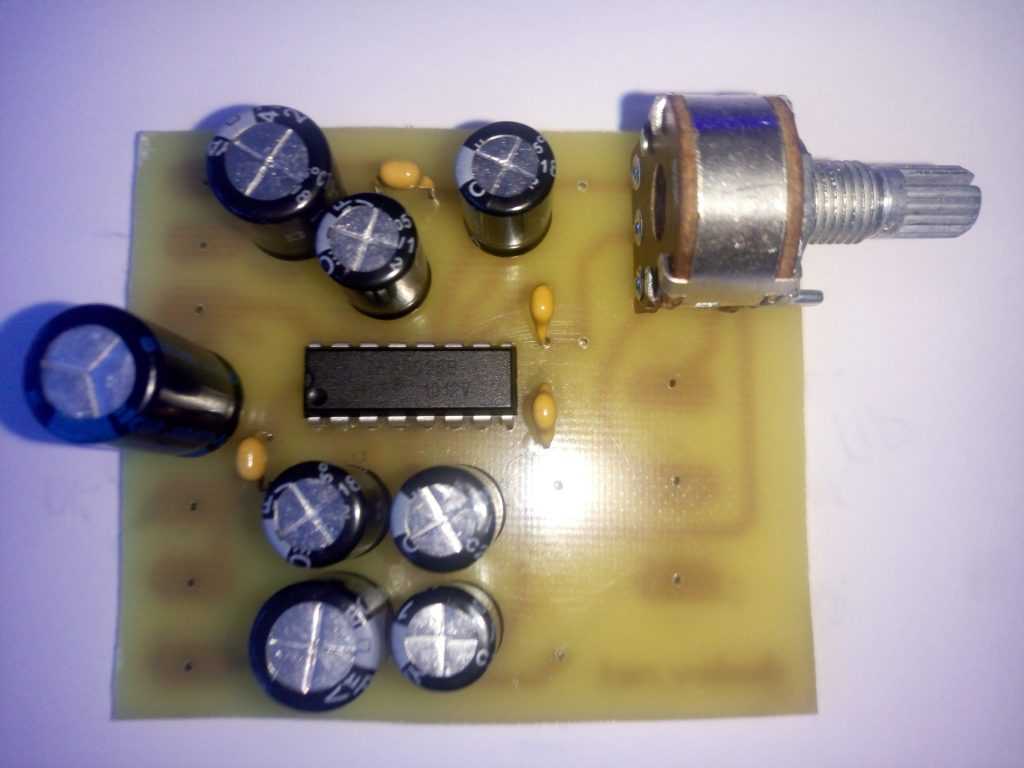

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

Скачать разводку платы TEA2025B_

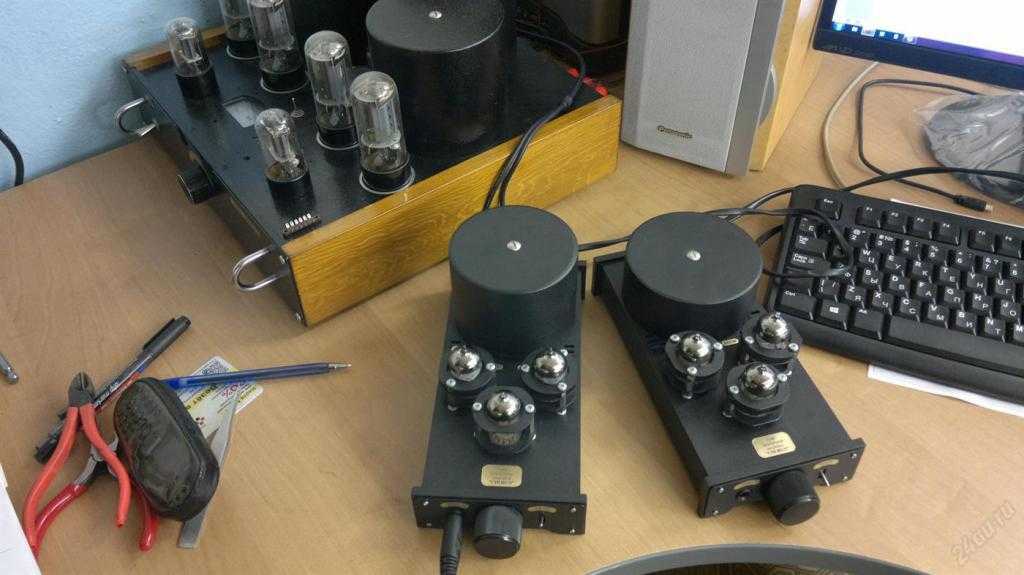

Схема лампового усилителя для наушников

Я никоим образом не претендую на авторство схемы и на какое-то к ней отношение. Я просто выступаю в роли пропагандиста здорового образа жизни рукодельничества и электроники.

Вот так выглядит оригинальная схема автора:

Идея схемы состоит в том, что это SRPP каскад и раскачкой наушников занимается по две лампы в каждом канале. Лампой служит довольно распространенная 6Н6П, являющаяся сдвоенным триодом — всё, как вы любите).

Схема рассчитывалась на коэффициент усиления равный двум. Однако на нагрузку в 32 Ома он составляет чуть более единицы, около 1,2 как заявляет сам автор. Если же ваши наушники более высокоомные, то коэффициент усиления будет стремиться к двум.

Тем не менее несмотря на коэффициент усиления немногим больше единицы – это коэффициент усиления по напряжению. Т.е. усилитель практически не усиливает по громкости, зато он усиливает сигнал по току

А это очень важно, т.к. если усилитель для наушников (так же как и любой другой усилитель) не может обеспечить достаточный ток в нагрузку, то это приводит к проседанию выходного напряжения – а это искажения формы сигнала и смерть для звука

С другой стороны использовать такой усилитель логичнее с наушниками скорее относящимися к категории «профессиональные», а их сопротивление не часто бывает ниже 50-60 Ом.

Если уровень сигнала вашего источника недостаточный, то автор предлагает решение в виде дополнительного входного каскада на лампе 6Н1П, с коэффициентом усиления равным 10:

С моими источниками сигнала и наушниками я не испытал необходимости в этом каскаде.

Что касается лампы 6Н6П то стоит обратить внимание, что она требует достаточно большого накального тока, порядка 750 мА. Если трансформатор не может обеспечить достаточный ток, то напряжение накала будет проседать

Плохо это не только тем, что звук будет более зажатым, но и тем что при этом будет происходить «холодный вырыв» электронов из катодов ламп. Это приводит к уменьшению срока службы ламп.

Напряжение и ток источника питания

TDA2050 может питаться от раздельного (двухполярного) источника или от однополярного БП. Выходная мощность усилителя будет выше при раздельном питании, поэтому им и воспользуемся.

Желаемая выходная мощность и полное сопротивление динамика будут определять, какое напряжение нужно от источника питания. Но прежде чем сможем рассчитать напряжение, нужно рассчитать пиковое выходное напряжение усилителя (V opeak).

Пиковое выходное напряжение

Пиковое выходное напряжение можно найти по следующей формуле:

Следовательно пиковое выходное напряжение данного усилителя мощностью 25 Вт с динамиками 6 Ом будет:

Таким образом, при выходной мощности 25 Вт максимальное напряжение на динамиках составит 17,3 В.

Максимальное напряжение питания УНЧ

Теперь можем найти максимальное напряжение питания (V max supply), то есть напряжение необходимое усилителю для получения желаемой выходной мощности. Безопасный предел напряжения для TDA2050 составляет ± 25 В, поэтому не превышайте его!

Формула для расчета максимального напряжения питания имеет вид:

Холостой ход — это увеличение выходного напряжения трансформатора когда нет нагрузки для потребления тока, что происходит когда усилитель не воспроизводит музыку. Точное значение должно быть указано в спецификации трансформатора. Трансформатор, который будем использовать, имеет разброс 6%, поэтому максимальное напряжение питания:

Таким образом данный источник питания должен выдавать ± 24,9 В, чтобы усилитель мог управлять динамиками 6 Ом при 25 Вт. Символ ± означает, что положительное напряжение на шине равно +25 В, а отрицательное напряжение -25 В. И общий ноль (масса).

Максимальное напряжение трансформатора

Цель состоит в том, чтобы найти трансформатор который может выдавать максимальное напряжение питания, близкое к предельному напряжению, необходимому для усилителя на конкретной микросхеме (у нас ТДА2050).

Номинальное напряжение трансформатора говорит только о выходе переменного напряжения. Напряжение постоянного тока, которое получим после того как мостовые выпрямители на блоке питания преобразуют переменный ток в постоянный, будет фактически выше в 1,41 раза. Ещё нужно учитывать скачки напряжения в сети и разброс напряжения вашего трансформатора.

Максимальное напряжение питания которое получите от трансформатора можно рассчитать по формуле:

Начнём с номинала трансформатора 15 В переменного тока чтобы посмотреть, будет ли оно обеспечивать максимальное напряжение питания, необходимое для усилителя:

Таким образом, 15-вольтовый трансформатор даст максимальное напряжение питания 24,7 В постоянного тока после стабилизации питания. Это близко к максимальному напряжению питания 24,9 В, необходимому для данного усилителя, но теперь давайте точно рассчитаем, какую выходную мощность получим с ним.

Выходная мощность УНЧ от максимального напряжения питания трансформатора. Это вычисление полезно если уже есть трансформатор и хотим посмотреть, сколько выходной мощности будет генерировать усилитель:

Максимальное напряжение питания от трансформатора 15 В составляет 24,7 В, поэтому выходная мощность которую получим от усилителя:

Трансформатор 15 В даст выходную мощность 24,6 Вт на колонках сопротивлением 6 Ом, и это достаточно близко к желаемым 25 Вт.

Мощность трансформатора нужная усилителю

Теперь можем определить сколько мощности требуется от трансформатора для питания усилителя. Мощность обычно указывается в номинале «ВА (или VA)» в характеристиках трансформатора. Для расчета минимального VA сначала должны найти общую мощность (P питания) трансформатора, необходимо для питания усилителя.

Общая мощность зависит от максимального напряжения питания которое получаете от трансформатора, пикового выходного напряжения усилителя, сопротивления акустической колонки и тока покоя (QDC) TDA2050 (90 мА):

Таким образом, наш 15-вольтный трансформатор должен обеспечивать как минимум:

Теперь будем использовать полную мощность, чтобы найти минимальную номинальную мощность ВА для трансформатора.

Преобразование общей мощности в VA

Чтобы найти минимальное значение ВА для трансформатора, общее правило заключается в умножении общей мощности на 1,5 раза. Для данного трансформатора 15 В номинальное значение ВА должно быть:

49,4 Вт х 1,5 = 74,1 Вт

Это на канал. Для стерео-усилителя просто умножаем на два:

74,1 Вт х 2 = 148,2 Вт

Таким образом, все что выше 150 ВА, обеспечит усилитель достаточной мощностью. Это довольно полезно знать, потому что если ваш трансформатор слабее, то усилитель может обрезать или искажать звук на более высокой громкости и басах.

Выпрямитель и фильтры

Затем необходимо сделать отверстия под установку электролитических конденсаторов – они используются в блоках питания для избавления от переменной составляющей тока. В качестве выпрямителя можно использовать сборку, состоящую из четырех полупроводниковых диодов. Называется она «селеновый выпрямитель». Корпус из тонкого алюминия, четыре вывода, к которым подключается источник переменного тока и нагрузка. Конструкция не очень сложная, но достать такой прибор становится все сложнее.

Поэтому в качестве выпрямителя портативного лампового усилителя для наушников лучше всего использовать обычные полупроводниковые диоды. Единственное условие – величина обратного напряжения должна быть 300 В и выше. Для ламповой техники высокие напряжения – это нормальное явление. Рекомендуется устанавливать дополнительные дроссели – они позволят избавиться от высокочастотных помех, которые могут проникнуть из сети. Это актуально для случаев, когда усилитель планируется использовать совместно с ноутбуком, персональным компьютером, и любой другой техникой, в которой используются импульсные блоки питания.

Схема УНЧ А-класса к наушникам

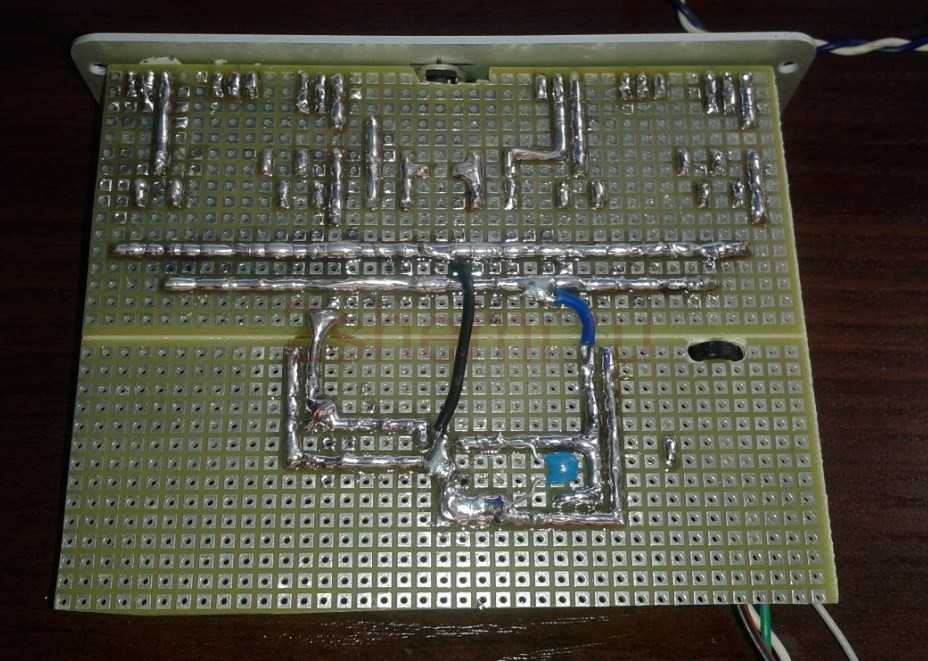

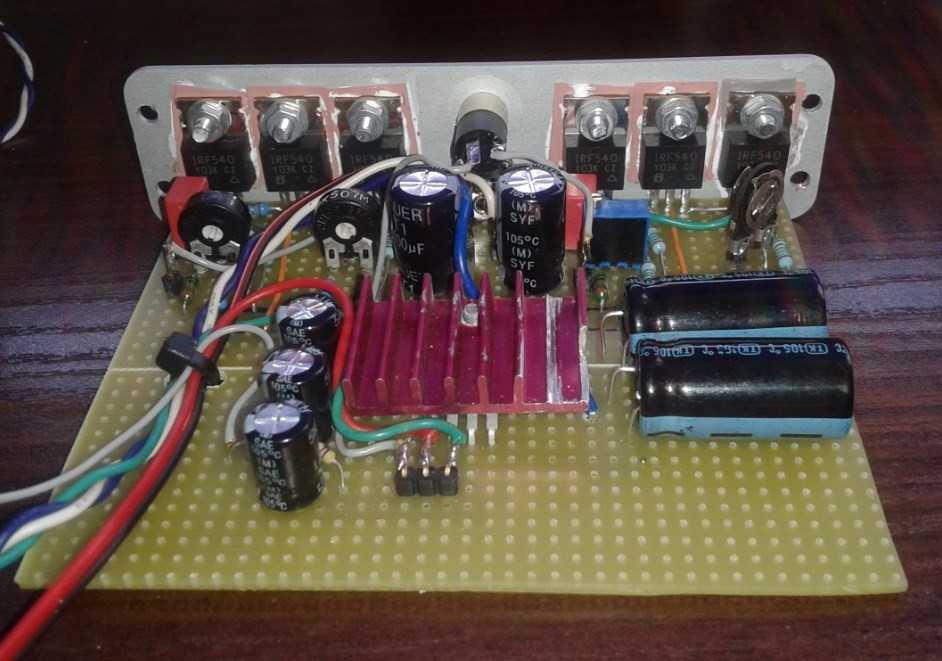

Усилитель был сделан всего за один день, кроме транзисторов и гнезд уже было большинство радиоэлементов. Остальное куплено на радиобазаре за копейки.

Первоначально предполагалось, что усилитель для наушников будет питаться от старого блока питания ноутбука, но во время прослушивания музыки было слышно как инвертор работает — шум в наушниках — непонятно связано ли это с ошибкой монтажа или низким качеством самого блока питания. В итоге применил трансформаторный источник питания, используя маленькие трансформаторы.

Блок питания работает по классической схеме трансформатор — диодный мост — 2000 мкФ конденсатор зашунтированный 100 нФ. Напряжение 23 В после нагрузки падает до 18 В и остается независимым от громкости с которой слушается музыка.

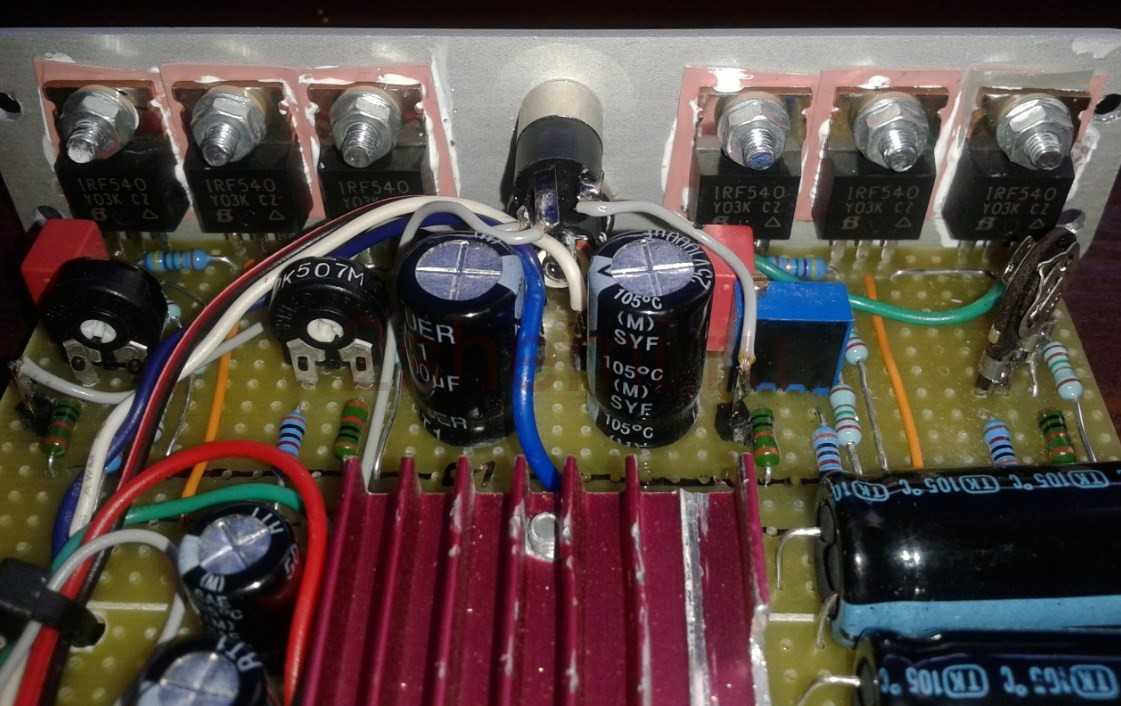

Всего сделал два усилителя — первый, сделанный по приведенной выше схеме, показался практически идеальным, но так было до тех пор пока не вышел из строя недостаточно охлажденный стабилизатор 7815 и не появилось +30 В на его выходе. Через мгновение перегорели резисторы R10 и транзисторы, не охлаждаемые радиаторами. Так что начал создавать второй, улучшенный усилитель, в котором:

  1. Использовал более слабые транзисторы QFET FQP1N60, которые желательны при характеристиках линейной работы звука при значительно более низком токе, чем BUZ10.
  2. Сделал сетевой фильтр на транзисторе IRFP450 (отдельно для каждого канала), который имеет дополнительную очень приятную функцию: он устраняет все щелчки наушников при включении и выключении устройства.
  3. Увеличил напряжение питания до 30 В (после фильтра), что делает усилитель более мощным и практически нечувствительным к нагрузке различных типов наушников (хорошо работает даже при нагрузке на 16-омные).
  4. Увеличил ток покоя до 1 А, но высокая мощность потерь (65 Вт) потребовала использования радиатора.
  5. Резисторы R10 15 Ом / 0,5 Вт заменены на сборку 5 х 75 Ом / 2 Вт из-за большого количества выделяемого ими тепла.
  6. Все работает от тороидального трансформатора 2 х 24 В, двухполюсного выпрямителя на высокоскоростных диодах SFAF50G, фильтрация 10000 мкФ / 50 В.

В итоге ни шумов, ни гудений — чистая тишина. Тем более там нет потенциометра — вход УНЧ напрямую подключен к выходу USB звуковой карты.

Меры безопасности

Самостоятельно изготавливая усилители звука, следует быть не просто аккуратным, но и следовать правилам техники безопасности. Для человека напряжение более чем 36 В является опасным.

Если знаний недостаточно, то стоит прибегнуть к помощи квалифицированного специалиста. Он должен присутствовать при сборке и запуске усилителя

Особенная осторожность понадобится при работе с электролитическими конденсаторами. Не стоит проводить испытания блока питания без нагрузок

При сборке усилителя приходится использовать паяльник для соединения контактов и проводов. Этот инструмент является опасным, так как может высокой температурой причинить вред человеку. Если придерживаться техники безопасности, то этого всего можно избежать.

Также важно перед началом работы проверять исправность инструмента, особенно его вилки. В процессе работы паяльник необходимо класть на металлическую или деревянную подставку

При пайке следует постоянно проветривать помещение, чтобы вредные вещества в нем не скапливались. В испарениях канифоли и припоя имеются различные токсины. Держать паяльник надо только за изолированную ручку.

О том, как сделать стереоусилитель для наушников, смотрите в видео.

Усилитель звука для авто

Непременным условием установки самодельного усилителя в автомобиле является фильтр питания, позволяющий устранить помехи от работы системы зажигания и генератора. В конструкции чипа предусмотрена аварийная защита, предохраняющая конструкцию от короткого замыкания в выходном звуковом тракте и от перегрева. Допускается установка дополнительной системы, позволяющей включать контрольные светодиоды при возникновении неполадок в работе.

Последовательность действий при изготовлении автомобильного усилителя следующая:

  1. Разметить печатную плату будущего устройства в соответствии со схемой. Изделие изготавливается по лазерно-утюжной технологии (ЛУТ) или с помощью канцелярского штриха и маркера.
  2. Просверлить отверстия для установки электронных компонентов.
  3. Протравить плату в растворе хлорного железа (остатки реагента смываются водой). Покрыть поверхность дорожек слоем припоя с помощью паяльника.
  4. В дорожки подвода питания впаять медную проволоку, покрытую слоем припоя. Дополнительный материал снижает вероятность проседания напряжения питания в процессе работы усилителя. В цепь питания включается электролитический конденсатор емкостью 4500-5000 мкФ, рассчитанный на напряжение 16 В.
  5. Припаять остальные компоненты усилителя.
  6. Установить радиатор охлаждения, имеющий площадь в 15-20 раз больше площади микросхемы. Пластина крепится к чипу с помощью винта. Для улучшения теплообмена используется кремний-органическая паста. Если при работе оборудования будут отмечаться случаи перегрева, то необходимо установить радиатор с увеличенной площадью и дополнительными ребрами или смонтировать вентилятор, который подключается к общей цепи питания.
  7. Собрать фильтр питания, состоящий из 3 параллельно работающих конденсаторов номиналом 0,1 и 4700 мкФ. В схему входит катушка из 5 витков медного провода сечением 1-1,5 мм², накрученных на ферритовое кольцо диаметром 20 мм. В конструкции фильтра предусматривается плавкая вставка номиналом 7,5-10 А.
  8. Соединить оборудование в общую цепь и проверить работу изделий при разных режимах. При подключении питания не допускается ошибочная полярность, поскольку это приводит к выходу из строя микросхемы.

Альтернативные варианты конструкции

Если в гараже имеется старая магнитола Pioneer, то возможно изготовление самодельного устройства на базе микросхемы Mosfet Pal 007 (аналог чипа LA4347). В схеме предусматриваются конденсаторы для устранения посторонних шумов. Рабочее напряжение изделий составляет 16 В. Микросхема позволяет подключать 2 или 4 динамика (количество зависит от способа подключения дополнительных элементов). В конструкции используется алюминиевый радиатор, позаимствованный от магнитолы.

Усилитель на базе Philips TDA1562 оснащается комбинированной схемой питания. При повышении нагрузки активируется схема повышения напряжения питания, оснащенная конденсаторами номиналом 4700 мкФ. Конструкция микросхемы позволяет подключать низкочастотные громкоговорители, но для отвода излишков тепла требуется радиатор площадью не менее 400 см². Чип оборудован встроенной защитой от перегрева и коротких замыканий в выходном каскаде (в схеме предусматривается предупредительный световой индикатор неисправности).

Усилитель звука для колонок

Устройство строится на транзисторах российского стандарта или импортных аналогах. Для питания конструкции используется постоянный ток напряжением 15 В, что позволяет эксплуатировать усилитель в легковых автомобилях или малотоннажных грузовиках. Каскад выхода оснащается парой изделий модификации КТ803. Для раскачки каскада используется дополнительный элемент КТ801. Допускается использование деталей КТ805 и КТ819 или импортных германиевых элементов, имеющих аналогичные технические параметры.

На входе устанавливается полупроводниковый элемент КТ361. В конструкции предусматривается регулируемое сопротивление, позволяющее корректировать громкость звука. Усилитель имеет мощность 15 Вт. Для обеспечения работоспособности требуется блок питания, рассчитанный на ток не менее 2 А. Изделие рассчитано на использование громкоговорителя с катушкой, имеющей сопротивление 4 Ом.

Недостатком конструкции является высокий ток при работе в холостом режиме, вызывающий нагрев полупроводниковых элементов в выходном контуре. Для обеспечения температурного режима используются алюминиевые радиаторы (самодельные или позаимствованные из серийного радиооборудования). Усилительный контур устанавливается в коробку, обеспечивающую постоянный воздухообмен для снижения степени нагрева деталей.

Общие правила изготовления

При изготовлении устройств есть множество важных моментов, которые следует учесть.

Варианты схем с одними только проводами являются неудобными для постоянного использования и получаются чрезмерно крупными. Такие усилители нужны в том случае, если необходимо провести тестирование конкретного узла.

Изготовление компактного усилителя звука самостоятельно позволяет значительно сэкономить. Однако нелишним будет учесть его явные недостатки. Нередко такие звукоусилители не отличаются слишком большой громкостью, а также в них могут сильно нагреваться отдельные детали. Последний недостаток несложно исправить, воспользовавшись в схеме радиаторной пластиной.

Важно обратить внимание на печатную плату, предназначенную для размещения комплектующих. Ее состояние должно быть очень хорошим. Для усиливающей конструкции желательно подобрать корпус из пластика или металла

Он должен отличаться высокой надежностью. Стоит отметить, что корпус необязательно изготавливать самостоятельно, даже будет лучше поручить это профессионалу

Для усиливающей конструкции желательно подобрать корпус из пластика или металла. Он должен отличаться высокой надежностью. Стоит отметить, что корпус необязательно изготавливать самостоятельно, даже будет лучше поручить это профессионалу.

При припаивании проводов и комплектующих важно, чтобы два элемента не были соединены припоем. Радиатор следует устанавливать так, чтобы он не соприкасался с отдельными элементами или корпусом

Данный элемент при закреплении может касаться исключительно микросхемы.

Желательно, чтобы число компонентов в устройстве усилителя было минимальным. Именно поэтому лучше всего использовать микросхемы, а не транзисторы. Сопротивление должно быть таким, чтобы усилитель справлялся даже с высокоомными моделями наушников. При этом искажения и шумы должны быть как можно ниже.

Усилители звука, собранные на лампах, имеют весьма стильный вид. Стоит заметить, что они подходят и к старым магнитофонам, и к современным устройствам. Основным недостатком таких схем является сложность при подборе комплектующих.

Транзисторные усилители просты и не отличаются многокомпонентностью. Например, транзисторы из германия можно использовать для любых звуковых устройств. Однако такие усилители имеют существенные размеры

При этом важно соблюдать правильную настройку, чтобы качество звука было высоким. Последнее можно предотвратить, если при сборке использовать экранированный кабель или устройства, подавляющие шумы и помехи

Простенький усилитель для наушников своими руками

Если у вас есть крутые мониторные уши и старая мобилка с мп3 плеером, которая не способна «раскачать» наушники, то эта статья для вас!

Минимальный набор :

  1. Сама микра TDA 2822 (также можно модификации 2822 М/S или  ее аналог КА 2209)
  2. 4  электролитицеских конденсатора  16в – 100 мф (ну вобше кондеры как масло в каше – больше лучше но для наушников 100 мф отличное соотношение размер/качество)
  3. проводки легче разноцветными 20-25 см достаточно с головой.
  4. Паяльник и все для пайки
  5. прямые руки и трезвая голова приветствуется ????

Расширенный набор (необязательно) :

  • гнездо для наушников (можно выдрать с китайского радио)
  • маленький выключатель (с того же радио)
  • ферритовые кольца (выдрать можно с усилителей от антенн «сеток»)
  • Текстолит и все для его травления
  • Старый утюг
  • Дрель с тонким сверлом

лазерный принтер , текстолит и все для его травления (если есть желание для сборки на плате)

Перейдем к сборке: Для тех кто не хочет заморачиваться печатными платами  можно собрать усилитель  навесным монтажом т.е на весу без платы, но конструкция будет хрупкая и ее либо придется прятать в коробок либо все таки собирать на  плате.

  • Навесным монтажом собираем по схеме
  • Для сбора на плате  потребуется  текстолит  его предварительно зачищаем спиртом или любой другой обезжиривающий  жидкостью и ставим сушиться.

Далее переходим к рисованию платы (вам этого не надо для вас все готово). Рисовал я программу в Sprint – layout 4.0 (уже есть и версия 5.0).

  1. нарисовав просто копируем нашу схему несколько раз .
  2. Делаю я для того чтоб после  перевода на текстолит выбрать самую удачную версию и травить , чтобы не печатать заново.
  3. Далее печатаем все это дело на глянцевой бумаге (можно фото бумаге) лазерным принтером.  Я печатал на обложке игрового диска )))(под рукой больше ничего не было)
  4. Обрезаем края чтоб они нам не мешали.
  5. Сторону где есть печать желательно не трогать.

Далее берем высохший текстолит ВНИМАНИЕ  зачищенную область Текстолита руками не трогать!!! иначе  тонер не переведётся на плату и все придется проделывать сначала. далее прикладываем напечатанную сторону бумаги к очищенной стороне текстолита и придавливаем это все нагретым утюгом (утюг ставить на макс) 20 – 25 сек

Не думайте что от долгого держания тонер лучше переведется , напротив он станет хрупким и будет крошиться

далее прикладываем напечатанную сторону бумаги к очищенной стороне текстолита и придавливаем это все нагретым утюгом (утюг ставить на макс) 20 – 25 сек . Не думайте что от долгого держания тонер лучше переведется , напротив он станет хрупким и будет крошиться.

Через пару минут все остынет , далее берем текстолит и мочим  холодной водой (в теплой тонер размывается). По мере намокания бумаги легенькими круговыми движениями своеобразными шариками удаляем бумагу.

  • По мере намокания бумаги легенькими круговыми движениями своеобразными шариками удаляем бумагу.
  • Далее вырезаем ( нажовкой  по металлу) тот участок текстолита который не имеет обрывов/ дефектов .
  • Еще раз хорошенько промываем плату (чтоб отодрать ворсинки).

Далее разводим раствор хлорного железа (продается на радио рынках) .  Сори но в этот  момент на моем теле умерла зарядка ….. и мне было лень ждать его заряда когда раствор ХЖ уже остывал …
Бросаем нашу плату в раствор.

  1. Время травления   зависит от температуры жидкости и ее насыщенности ХЖ.
  2. Тем не менее плата после травления выглядит так :
  3. Смываем тонер с дорожек  и лудим (для тех кто в танке покрываем слоем олова) его .

Перед лужением я покрываю плату
спирто -канифолиевым  раствором  после этого плата прекрасно лудиться .

На фото отчетливо видна как ужасно выглядит моя плата все из за того что когда смывал после травления тонер протёр пару раз  наждачкой что аж дорожки некоторые порвало местами  и чтоб не было разрыва в цепи оставил толстый слой олова (но когда тоньше все же выглядит красивее ). Далее  пробиваем дырочки и собираем.

Думаю дальше не возникнет проблем.

На фото видно что микросхема установлена со стороны дорожек , это не совсем правильно , я делал это по тому что у нас на рынке много не рабочих микрух попадалось и выпаивать их с другой стороны было не очень удобно (то дорожку порвеш то еше что) пришлось извращаться. Этот усилитель я использую для компьютерных ушей , его невидно по этому не оч старался делать его красивым.

(Источник)

Технические характеристики

  • Напряжение питания : 3 — 12 В
  • Потребление энергии: 10 мА / 3 В — 35 мА / 12 В (стерео)
  • Выходная мощность: 300 мВт

Этот усилитель для наушников построен много лет назад

И время показало, что эта простая схема очень надежна, её трудно сжечь, она обладает большой мощностью, отличным качеством звука, состоит из нескольких простых деталей и что важно, потребляет очень мало энергии. С двумя батарейками АА УНЧ может работать очень и очень долго

Звук действительно отличный и нет недостатка в басах. Есть моно вариант и без потенциометра. Цель состояла в том, чтобы получить наименьшую возможную плату без перемычек и элементов SMD.

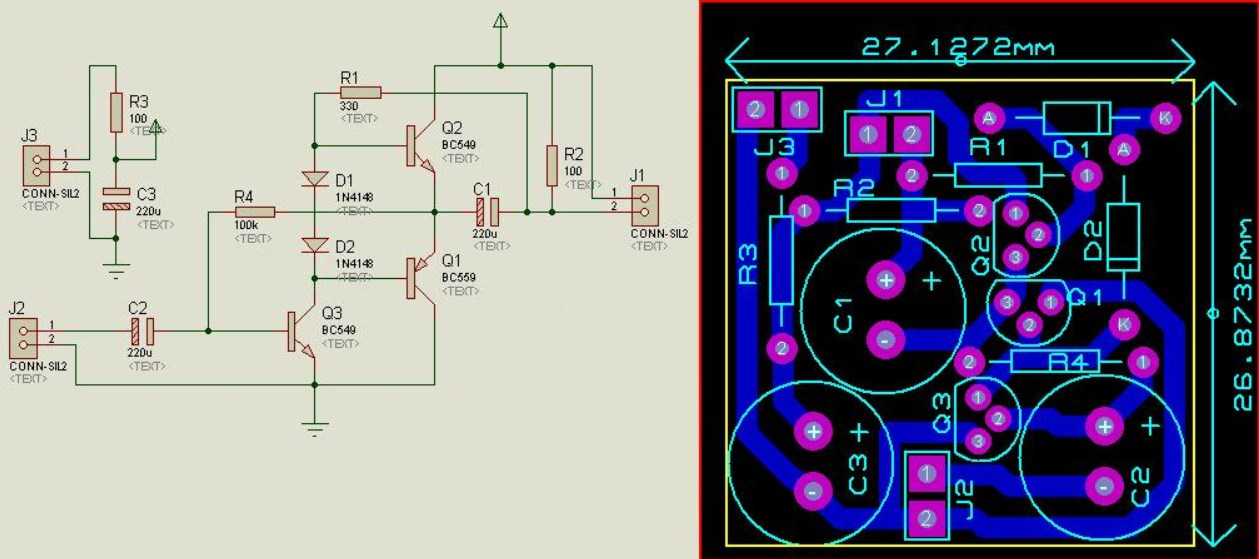

Схема моно усилителя на транзисторах

Несмотря на простую конструкцию усилитель ведет себя как чисто транзисторный УНЧ высокого класса. Через несколько минут звучания детали прогреваются и добавляется немного баса. Скачать рисунки печатной платы

В заключение

Но можно самостоятельно сделать не только из подручных материалов ламповый усилитель для наушников. Набор для изготовления подобных девайсов можно приобрести за относительно небольшую цену. Конечно, отдавать деньги за то, что можно найти на любой свалке – это глупость. Самое сложное при работе – это изготовление корпуса. Работать с алюминием легко, вот только сварку его осуществлять проблематично – проще найти человека, который занимается этим делом. Можно, конечно, применить болтовое соединение. Вот только оно оказывается намного слабее.

Настройки не требует устройство, подключить наушники к ламповому усилителю довольно просто – работать все начинает буквально сразу же. Если сомневаетесь в своих силах, то попробуйте сначала изготовить «черновой» вариант – так сказать, на коленке. После изготовления такого устройства можно сделать несколько экспериментов, которые помогут определить необходимые параметры элементов. Дело в том, что путем подбора конденсаторов можно изменить тембр – повысить или понизить частоту воспроизводимого звука.

Усилитель, изготовленный по классической схеме, будет долго работать, ведь ресурс радиолампы составляет около 1000 часов. А заменить ее можно буквально за пару секунд. К такому устройству можно подключать даже виниловый проигрыватель – это будет актуально для любителей «старины». А вот выход, который подключается к наушникам, можно соединить со входом звуковой карты — это позволит оцифровать любую виниловую пластинку.
