Как подключить двухклавишный выключатель

Пошаговая инструкция со схемой подключения двухклавишного выключателя на две лампочки

Для подключения двухклавишного выключателя к двум лампочкам потребуется провести следующие шаги. Ниже представлена пошаговая инструкция вместе с схемой подключения.

Материалы, которые вам понадобятся:

1. Двухклавишный выключатель.
2. Две лампочки.
3. Электрический провод (фазный, нейтральный и заземляющий).
4. Отвертки.
5. Розетки и пластины для закрытия отверстий.

Шаг 1: Отключение электроэнергии

Отключите питание, выключив соответствующий автомат в электрощитке.

Шаг 2: Подготовка проводки

Подготовьте проводку, которая будет идти от выключателя к лампочкам. Обычно это требует фазного (черного или коричневого), нейтрального (синего) и заземляющего (зеленого/желтого) проводов.

Шаг 3: Подключение проводки к выключателю

Следуя схеме подключения (смотрите ниже), присоедините провода к соответствующим контактам на выключателе. Обычно на выключателе будет три контакта: L (фаза), L1 (фаза для первой лампы) и L2 (фаза для второй лампы).

Шаг 4: Подключение проводки к лампочкам

Продолжите проводку от выключателя к каждой лампочке. Подключите провод фазы к контакту «фаза» лампочки, а нейтральный провод к контакту «нейтраль» лампочки.

Шаг 5: Проверка подключения

Перед закрытием всех отверстий и установкой пластин, убедитесь, что все провода надежно прикреплены к своим местам, и нет обнаженных проводов.

Шаг 6: Включение электроэнергии и проверка

Подключите электроэнергию в электрощитке. Затем проверьте работу выключателя и лампочек. Убедитесь, что обе лампочки могут быть включены и выключены независимо друг от друга с помощью двухклавишного выключателя.

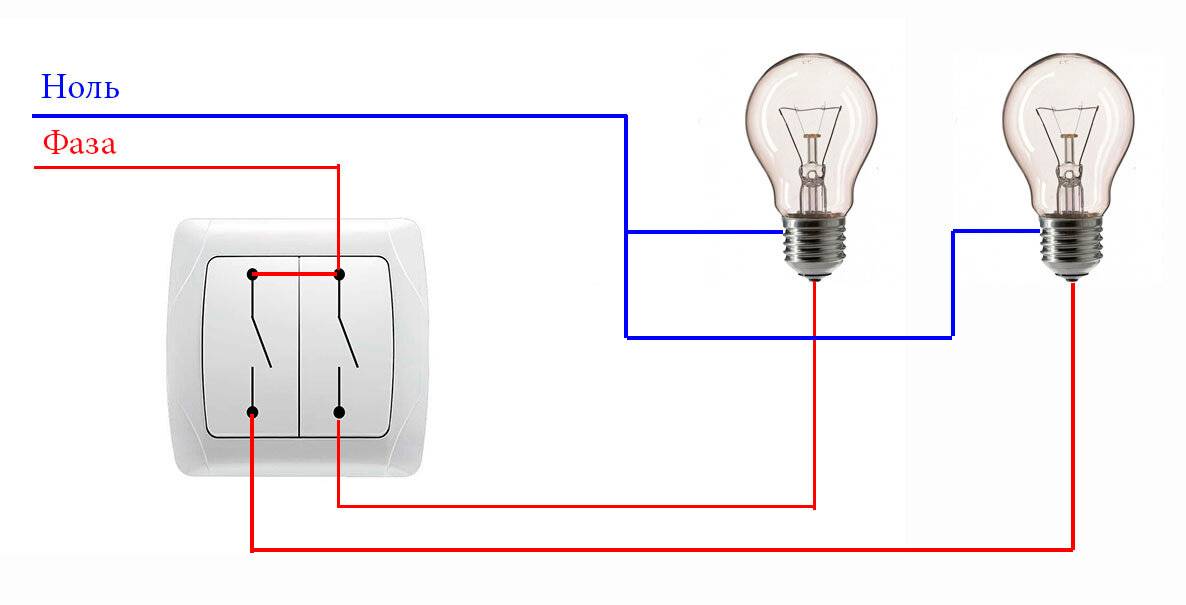

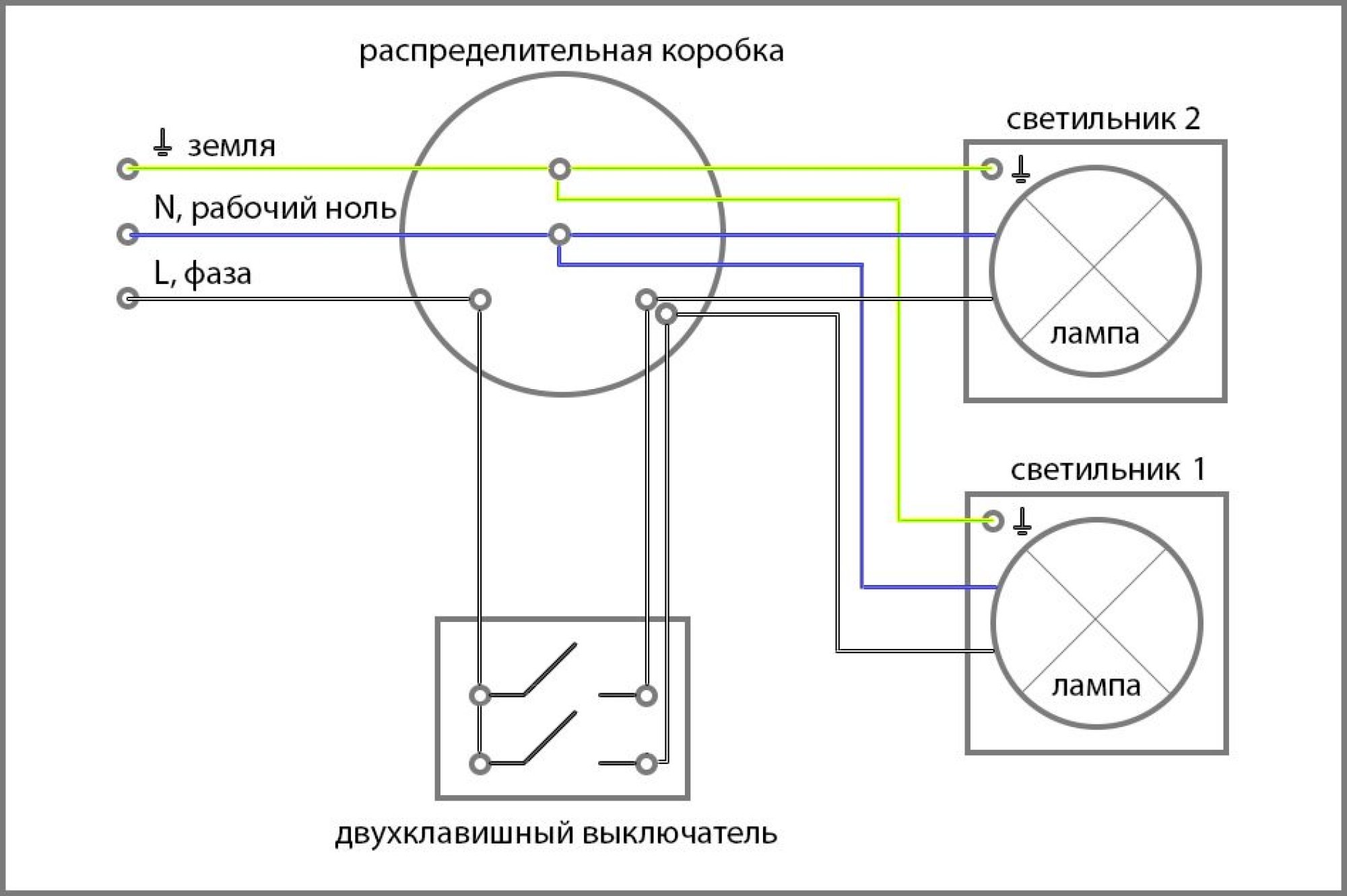

Схема подключения двухклавишного выключателя света

Для описания непосредственно монтажа выключателя необходимо разделить два вида проводки: открытую и закрытую. Ведь у каждого варианта свои нюансы подключения.

Для открытой проводки

Здесь работы производить несложно. Все кабели располагаются снаружи стены. Устанавливаются декоративные пластиковые короба под цвет общего покрытия комнаты, в них помещают провода. Эти декоративные каналы достаточно просто приклеить к стене с помощью двустороннего прорезиненого скотча. Чтобы скрыть соединения и разветвления проводки, используются накладные декоративные коробки из пластика.

Да и сам двухклавишный выключатель является наружным. Он, как и коробки, крепится к стене с помощью саморезов. Последние вкручиваются в дюбеля, для которых предварительно сверлятся отверстия перфоратором или дрелью.

Перед монтажом необходимо отключить автомат, питающий фазовый провод. Если в щитке нет подписей, что куда идёт, нужно изначально проверить кабель индикаторной отвёрткой, приставив её жало к соответствующему концу провода. Одновременно надо попросить помощника поочерёдно «отщёлкнуть» каждый автомат. Когда индикатор погаснет, определится нужная линия.

Если проводка пока отсутствует, производим следующие действия. Нулевой провод синего цвета, идущий от автомата из щитка подводим к накладной декоративной коробке. В ней делаем разводку на две линии (также с изоляцией синего цвета). Выводим их из коробки и «запитываем» запланированные ветви светильников.

Если в каждой ветви ламп много, то поступаем так. Для отдельной линии устанавливаем свою коробку. В ней соединяем все нулевые провода (синие), идущие параллельно от каждого источника света. В итоге основной «ноль» должен выйти из этой коробки в сторону щитка.

То же самое производим с силовыми проводами белого или коричневого цвета. «Запитываем» светильники параллельными «фазами», которые «стекаются» в одну коробку. Из неё выводим единый фазовый провод. В итоге их получится два, от каждой линии свой. Прокладываем их к запланированному месту крепления двухклавишного выключателя. Сюда же подводим один фазовый провод от автомата.

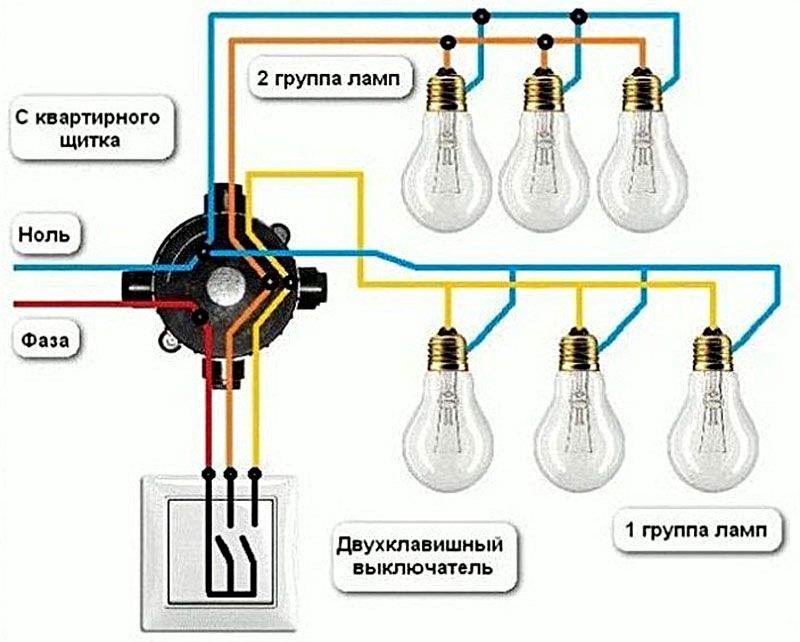

В данной схеме для двух ламп провода от щитка проходят через распределительную коробку

Когда у нас вместо группы ламп на каждой линии просто по одному светильнику либо часть единой люстры, схема применяется аналогичная. Её можно изучить по приведённому выше рисунку.

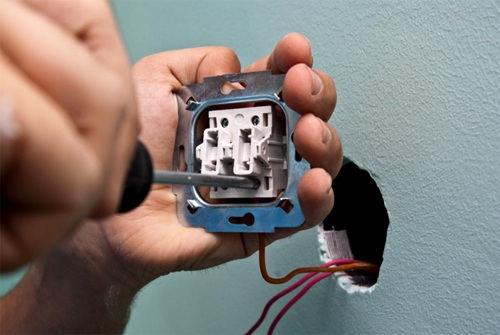

Далее берём сам выключатель. Поддеваем клавиши сбоку штыковой отвёрткой, вытаскиваем и убираем их в сторону, после чего снимаем лицевую часть прибора. У рабочей основы с одной стороны, сверху, на торце, имеются дырочки для двух проводов, идущих от освещения. А с другой стороны, снизу, на торце — одна дырочка для «фазы», «пришедшей» из щитка. Вставляем предварительно зачищенные концы проводов в эти гнёзда и закрепляем.

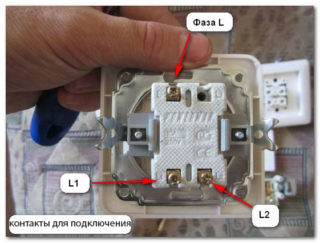

Здесь контакты закрепляют затягиванием болта

После того как рабочая основа двухклавишного выключателя окажется «запитанной», приставляем её к стене и прикручиваем. Затем закрепляем лицевую часть с помощью защёлок или болтика, в зависимости от модели. Однако прежде на её торцевых поверхностях придётся вырезать канцелярским ножом выемки для вхождения кабеля. На окончательном этапе вставляем клавиши на место и включаем автомат в щитке.

Для закрытой проводки

В наиболее распространённом случае, когда кабели спрятаны в стене, принципы монтажа несколько иные. Сама проводка утапливается в каналы, которые предварительно штробят перфоратором со специальной лопаткой либо штроборезом. То же самое касается коробок для разводки. Они утапливаются в стену. Всё остальное уже описано выше.

На фото показан процесс штробления перфоратором

Для коробок же, как и для самого выключателя, просверливают в стене дрелью и коронками по бетону углубления. В эти полученные ниши вставляют разветвляющие узлы, а в случае с выключателем — специальный пластиковый стакан, обычно он красного цвета. Последний закрепляют с помощью гипса. Двухклавишный выключатель монтируется в описанный полый цилиндр.

Но сначала необходимо по уже описанному ранее сценарию отщёлкнуть отвёрткой клавиши, убрать лицевую панель. Затем нужно также вставить концы проводов, как и в случае с открытой проводкой. Далее рабочая основа выключателя закрепляется в стакане путём затягивания двух боковых болтов, из-за которых в свою очередь выдвигаются зубцы и впиваются в стенки стакана.

После этой операции лицевая часть и клавиши устанавливаются на штатные места. Теперь можно включить питающий автомат и проверить работу каждой клавиши прибора.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

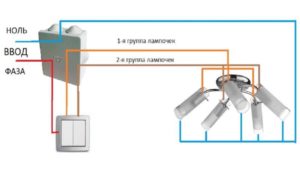

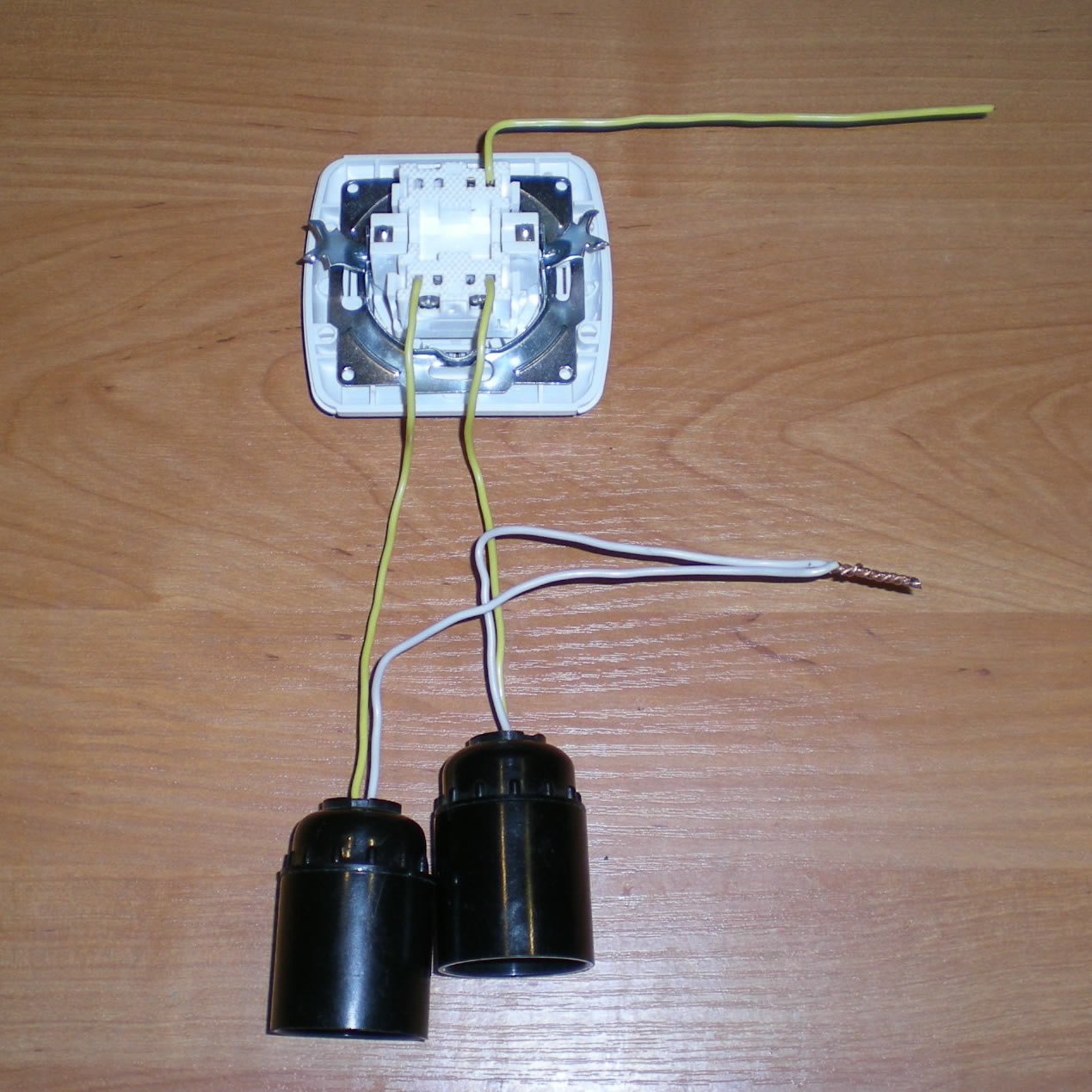

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

обесточивание помещения;
важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу

Чтобы в них лучше разобраться,  следует посмотреть в щиток;
проводится установка источников света и проведение проводов к выключателю;
выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках  подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

при монтаже проверяйте отдельные кабели;
фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
перед креплением важно проверить работоспособность конструкции.

Вариант применения переходного механизма

Конструкция и принцип действия двухклавишного выключателя

Внутренняя конструкция двухклавишного выключателя

Переключатели и выключатели имеют простое строение и небольшое число деталей. Основными элементами являются:

• кнопки (элементы переключения вверх/вниз);
• корпус – внешняя панель, снимается перед началом работы;
• клеммы – контакты, которые подсоединяют к проводам электропроводки.

Последние могут быть винтовыми, зажимными (зависит от конструкции). Клеммы на винтах соединяются петлей или напрямую. Такие надежно держат конец кабеля, длительный срок не ослабевают и не выходят из строя. Рекомендация монтажеров – проверять и подкручивать клеммы один раз в шесть месяцев.

Современные устройства дополняются новыми деталями – подсветкой, переходниками, защитой от перепадов напряжения и другими. Данные элементы не являются обязательными, призваны повысить уровень удобства.

Подключение выключателя света с двумя клавишами осуществляется посредством трех проводов – два параллельных (обычно подводятся сверху), один фазовый снизу. Некоторые двойные устройства состоят из двух отдельных выключателей под одним корпусом, такие называются модульными (имеют большее число проводов).

Пример подключения выключателя для двух групп освещения

Принцип действия заключается в следующем:

• включение одной клавиши – свечение одной лампы или группы;
• при подключении второй – меняется уровень освещенности (актуально для многоламповых схем);
• при одновременном включении – свет загорается на полную мощность.

Кнопочные выключатели с двумя режимами позволяют экономить электроэнергию, сокращая освещенность при необходимости. Также повышается общий уровень безопасности помещения – механизмы сокращают число точек питания, что уменьшает вероятность замыканий и возгораний.

Техника безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Работа с электричеством и сетями относят к категории наиболее опасных. При несоблюдении требований можно получить удар тока – последствия зависят от уровня напряжения и индивидуальных особенностей (в меньшей степени). Основные правила (общие для всех типов действий с проводами):

• обесточивание участка – первый и наиболее важный пункт;
• проверка проводов на наличие напряжения – перед непосредственным подключением кабель тестируется специальными приборами (омметр и подобные, можно собрать в домашних условиях из подручных материалов);
• использование дополнительной защиты – диэлектрические перчатки, инструменты с прорезиненными ручками, подобное;
• изучение инструкций к приборам, рекомендаций мастеров;
• исключение любого контакта с водой (например, влажные поверхности, лужи на полу).

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

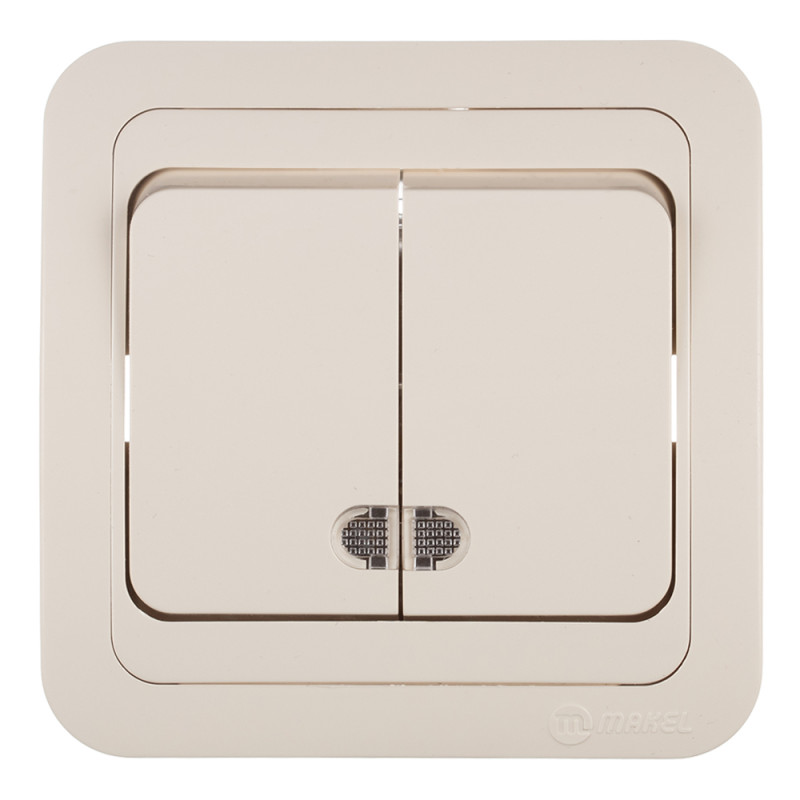

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Советы и рекомендации по возможным неисправностям

Возможно, по окончании работ случилась неприятность — после включения автомата установленный прибор не заработал. Тогда выход один: нужно снова убрать клавиши и лицевую часть, открепить основу и проверить зажимы проводов. Скорее всего, при окончательных операциях монтажа из контактов выпал плохо закреплённый кончик провода.

Если сразу после монтажа одна из клавиш перестала нажиматься, значит, прибор бракованный. Такое случается очень редко, но вероятность есть. Тогда решение однозначное: необходимо демонтировать выключатель и попробовать обменять его в магазине на новый.

Отсюда и основная рекомендация: лучше сразу покупать приборы от известных производителей. Стабильное качество имеет, например, известная марка «Легран».

Конструктивное устройство и принцип действия

Главная часть выключателя – механизм, имеющий три неподвижных контакта:

• один вход, к которому присоединяется фазный провод из распределительной коробки;
• два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

Схема подключения

Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:

• Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
• Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
• В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.

Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение!

К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».

К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.

В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.

В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки

Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования

Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе. Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!

Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).

Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:

Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.

Схема подключения проходного двухклавишного выключателя

Проходной двухклавишный выключатель часто используется в освещении для управления одним или несколькими источниками света с разных мест. Давайте разберем схему подключения такого выключателя.

Обзор и подготовка:

Проходной двухклавишный выключатель имеет три контакта: два «входа» и один «выход». Кроме того, он может иметь отдельные клавиши для управления разными источниками света. Прежде чем начать подключение, обязательно отключите электроэнергию в сети, чтобы избежать возможного поражения током.

Подключение фазного провода:

Фазный провод (обычно коричневого или черного цвета) подключается к одному из входных контактов выключателя. Если вы подключаете две лампы, фазный провод должен быть подключен к каждому входу.

Подключение выходного провода:

С другого входного контакта выключателя провод идет к лампе или группе ламп. Этот провод будет «выходным» и передаст фазу к источнику света.

Подключение нулевого провода:

Нулевой провод (обычно голубого цвета) подключается напрямую к лампе или группе ламп. Этот провод не подключается к выключателю.

Подключение заземления:

Если система заземлена, заземляющий провод (обычно желто-зеленого цвета) подключается к заземляющему контакту на выключателе.

Проверка и включение:

После завершения всех подключений, убедитесь, что все провода надежно закреплены и изолированы. Включите питание и проверьте работу выключателя, переключая его в разные положения.

Конструктивные особенности и принцип действия

Конструктивно 2-клавишный выключатель делится на 2 части:

1. Механизм – провода и рабочая часть.
2. Рама из пластика с кнопками.

Крепеж рамки бывает либо посредством защелок, либо винтиков. Рабочая деталь так же фиксируется либо распорными лапками, либо путем крепежа рамки из металла с пазами. По бокам есть 2 винта. Когда их закручивают, лапки вплотную вставляются в полость в стене.

Если говорить о принципе действия, то есть несколько вариантов освещения:

• Включение двух кнопок – включаются все лампы, в помещении максимум освещения.
• Включение первой клавиши – работает одна лампа либо группа светильников.
• Включение второй клавиши – одни области помещения видны хорошо, остальные затемнены.

Виды двухклавишных выключателей

Видов, подвидов, типов двухклавишных выключателей существует множество. Но самыми основными принято считать: для внутренней установки и для наружной установки. Каждый из этих видов необходимо рассмотреть подробнее для того, чтобы разобраться, что они из себя представляют.

Для внутренней установки

Данная разновидность является наиболее популярной для установки в жилых квартирах, офисах и других похожих помещениях. Большую популярность она получила недавно, благодаря своей простоте в использовании и установке.

Располагается внутри распределительного или монтажного короба, который прикрепляется к бетонной или гипсокартонной стене.

Благодаря тому, что данный вид, как бы имеет углубление в стенку и его практически не видно, так как он сравнялся со стеной, ему и дали название «выключатель внутренней установки».

Проводки к данному виду подводятся через утопленные каналы, которые называются штробом. В случае, когда двухклавишный выключатель располагается на гипсокартоне, то к нему дополнительно цепляется гофрированная труба.

Выключатели.

Для наружной установки

Если при выполнении мероприятий по установке выключателя делается открытая проводка, то требуется воспользоваться разновидностью «наружной установки». Прикрепляются данные элементы на негорючие стены или другой негорючий элемент. А проводка к ним подводятся через каналы в виде гофрированной или пластиковой трубы.

В большинстве случаев схема с подключением «наружной установки» используется в деревянных помещениях.

Также данная разновидность широко применяется в погребах, сараях, банях, летниках и так далее. Делается она гораздо проще в отличии от первой разновидности.

Поэтому любители-электрики предпочитают выбирать именно этот вариант. Утопить внутрь дерева провода скорее всего не получится, поэтому приходится делать открытую проводку. Она является менее безопасной, но тем не менее имеет место быть.

Примеры наружной проводки
