Как подключить розетки и по какой схеме их соединять

Примеры опасной реализации заземления

Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:

• Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
• Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением. Заземление на систему отопления

В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.

Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.

Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.

Что такое фаза, ноль, земля в электрике и зачем они нужны

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Заземление в частном доме своими руками: схемы, устройство, подключение

Электрощит для квартиры: Как самому собрать электрический щит

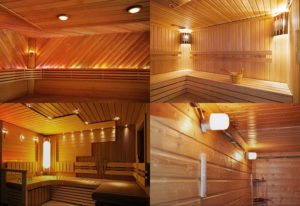

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Электропроводка в гараже: схема, фото, пошаговая инструкция

Инструменты

Какие требуется использовать инструменты для того, чтобы начать установку розетки с самого начала, т.е. с создания отверстия в стене и прокладке токоведущего провода к нему. У вас должны быть при себе:

• обычная линейка или монтажный метр;
• строительный уровень и маркер, можно обычный карандаш;
• дрель, а также специальная насадка на нее;
• перфоратор, с помощью него может потребоваться проделать канал для прокладки кабеля в бетонной или кирпичной стене;
• электролобзик или обычный лобзик, а также пила с небольшой высотой зубца, они позволят сделать каналы и подвести кабель к розетке в стене из гипсокартона;
• острый нож или кусачки, а также пассатижи;
• отвертка крестообразная;
• прибор для определения фазы или отвертка с индикатором.

Также стоит подробней остановиться на материалах, которые вы должны купить до того, как решите сделать установку.

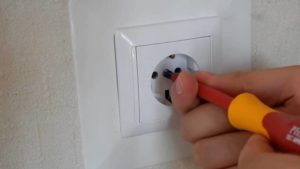

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

1. Визуальный осмотр на возможные физические дефекты в корпусе.
2. При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
3. С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
4. Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.

Подключение вилки 380 вольт

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

Параллельное подключение двух и более розеток

Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.

В таком случае концы нового провода уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».

Подсоединение розеток

Подсоединение розеток — ответственный этап монтажа. От качества его исполнения зависят безопасность и нормальная работа цепи, розетки и подключенного к ней электроприбора. Принцип подсоединения накладных и встраиваемых розеток одинаков. Ниже показано подсоединение встраиваемых розеток.

При подключении кабеля снимите, как обычно, оболочку, зачистите жилы и подсоедините их к клеммам: голубую — к нейтральной клемме (N), коричневую (красную, белую, черную …) — к фазной клемме (L), а заземляющую, желтозеленую, — к клемме заземления.

Если маркировка на розетке отсутствует, то порядок подключения фазной и нулевой жил не важен. Однако желательно соблюдать единообразие подсоединения розеток во всей квартире. В дальнейшем это облегчит их обслуживание и поиск неисправностей.

Завершив подсоединение, потяните за каждую жилу, чтобы проверить надежность крепления. Согните проводники так, чтобы они поместились внутри монтажной коробки, и установите розетку.

Схема подсоединения розетки

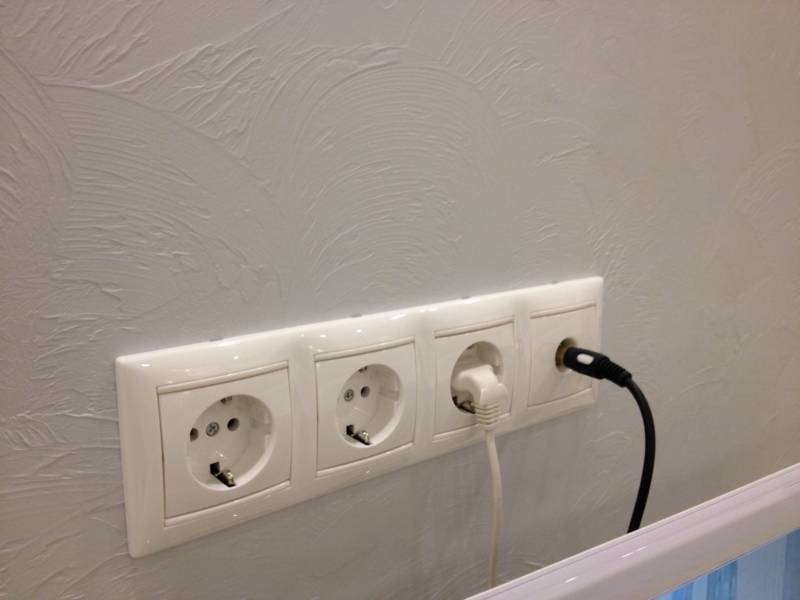

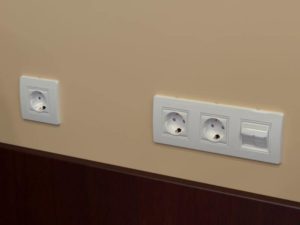

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

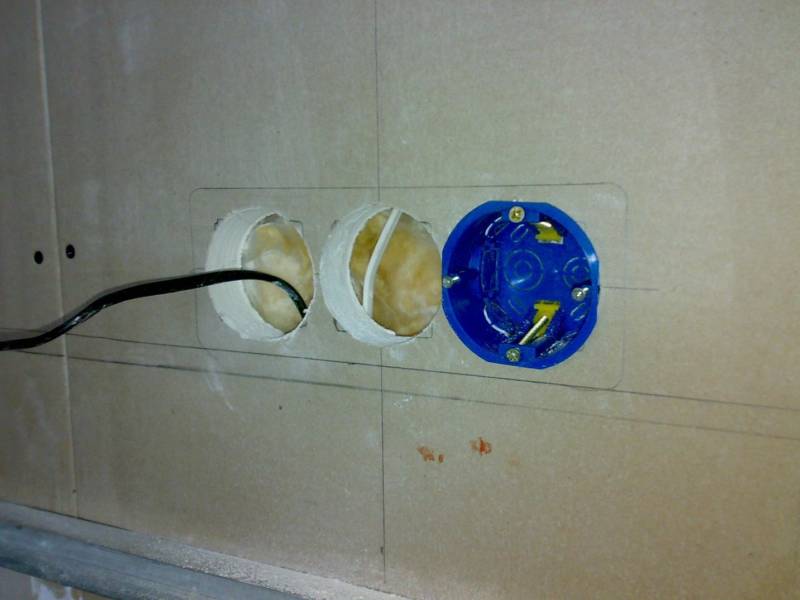

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Подключение тройной розетки

Подключение тройной розетки требует дополнительной внимательности, так как необходимо учесть правильное подключение всех трех розеток к электрической сети. Ниже представлен общий подход к правильному подключению тройной розетки.

Подготовка и безопасность

Перед началом работы убедитесь, что электрическое питание отключено. Используйте тестер или мультиметр для проверки отсутствия напряжения на проводах. Наденьте перчатки и другие средства защиты.

Разборка розетки

Откройте крышку тройной розетки и изучите разметку, указывающую на соответствующие места для подключения фазы, нуля и заземления.

Подключение проводов

• Подключите провод фазы к соответствующему контакту на розетке. Обычно это правый верхний контакт.
• Подключите провод нуля к контакту розетки для нуля. Это обычно правый средний контакт.
• Подключите провод заземления к контакту розетки для заземления. Это может быть правый нижний или левый верхний контакт.

Проверка и закрепление

Проверьте, что провода надежно закреплены на соответствующих контактах розетки. Используйте зажимы или винты для фиксации проводов.

Закрытие розетки

Закройте крышку тройной розетки, убедившись, что все провода находятся внутри без повреждений и не создают перекрытия.

Тестирование и безопасность

Перед включением питания, убедитесь, что все провода надежно закреплены и нет обнаженных участков проводника. Используйте тестер или мультиметр для проверки правильности подключения.

После успешного подключения и проверки тройной розетки удостоверьтесь, что она надежно закреплена на месте. Теперь вы можете включить электрическое питание и проверить работоспособность розетки, подключив устройство и убедившись, что оно работает корректно.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

Подготовка к работе

Определиться с выбором вида розетки

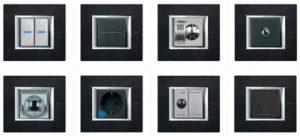

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки. «Евророзетка» с заземлением. Подходят для всех современных электроприборов

Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды. Розетка для электрической плиты

Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты

Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более. Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке. Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

• Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
• Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
• Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Читайте, как смонтировать счетчик электроэнергии.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.

Какую мощность может выдержать электрическая розетка

При подключении к электрической розетке электроприборов большой мощности зачастую возникает вопрос, а рассчитана ли розетка на такую мощность, и как можно проверить или узнать, на какую мощность рассчитана данная розетка.

Проверку мощности электрической розетки нужно проводить в два этапа. На первом этапе внешним осмотром можно определить допустимую мощность розетки по внешнему виду. Обычно простые розетки советского производства под штыри диаметром 4 мм типа С5 рассчитаны на подключение электроприборов мощностью до 1,3 кВт. Если установлена евро розетка типа С6, то к ней можно подключать приборы мощностью до 3,5 кВт. Но не только от технических характеристик розетки зависит допустимая мощность подключаемого прибора.

Розетка подключается к электрической сети с помощью проводов. Поэтому на втором этапе нужно выяснить, какую максимальную мощность могут выдержать эти провода. Если сечение проводов неизвестно, то нужно вскрыть розетку и измерять сечение провода.

Таблица основных технических характеристик электрических розеток
Тип розетки	Ток нагрузки до, А	Мощность нагрузки до, кВт	Сечение провода, мм2
C5	6	1,3	>1,0
C6	16	3,5	>2,7

Таким образом, мощность, которую выдержит конкретная электрическая розетка, зависит не только от ее технических характеристик, но и от сечения проводов, с помощью которых розетка подключена к электросети. Например, если евро розетка С6, которая может выдержать нагрузку 3,5 кВт, подключена к электросети проводом сечением 1,0 мм2, то допустимая мощность, которую может выдержать розетка составит всего 1,2 кВт. Полностью нагрузочная способность евророзетки будет реализована при сечении проводов 2,7 мм2 и более.

Виды

Новую розетку выбирают по ряду важных технических параметров.

Тип установки

Есть два варианта:

1. врезные: устанавливаются в высверленное коронкой отверстие;
2. накладные: прикручиваются поверх стены саморезами.

Врезные в сочетании со скрытой проводкой (кабели прячутся в борозды и заделываются раствором) устанавливают в жилых и прочих помещениях с высокими требованиями к эстетике.

Накладные с проложенной открытым способом проводкой применяют в гаражах, дачных домиках и т.п. — их проще устанавливать.

Наличие контакта заземления

Заземление бытовых электроприборов желательно, поскольку оно защищает пользователя от электротравмы. Но реализовать его можно только в домах с системой заземления, организованной по новым стандартам (тип TN-C-S).

В старых домах с системой TN-C заземление к розеткам не подключают, соответственно, следует приобретать изделие без третьего контакта.

Даже если в доме имеется современная система заземления TN-C-S, не стоит торопиться с покупкой розетки с заземляющим контактом. Поскольку новую точку решено запитать от существующей розетки, сначала требуется убедиться, что к той подведен 3-жильный провод.

Если же она подключена 2-жильным, то даже при наличии на ней заземляющего контакта покупать розетку с заземлением нет смысла.

Диаметр гнезд

Есть два типа розеток:

1. советского образца;
2. евророзетки: с гнездами увеличенного диаметра.

Выбор розетки зависит от типа вилки на электроприборе. Ошибка не критична: существуют переходники для включения вилок советского образца в евророзетки и наоборот.

Тип клемм

Этим определяется качество и надежность контакта в розетке. При плохом контакте провод сильно греется, что может привести к его отгоранию или пожару.

Розетки оснащают клеммами трех типов:

1. плоско пружинные. Наиболее надежная разновидность;
2. винтовые с прижимной пластиной. Для фиксации провода в клемме затягивают винт, упирающийся в пластину из меди. Клеммы — плоско пружинным, в надежности уступают, но вполне приемлемы;
3. винтовые без прижимной пластины. Вариант, где жилы просто прижимают винтом, — наихудший, приобретать такую розетку не рекомендуется.

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

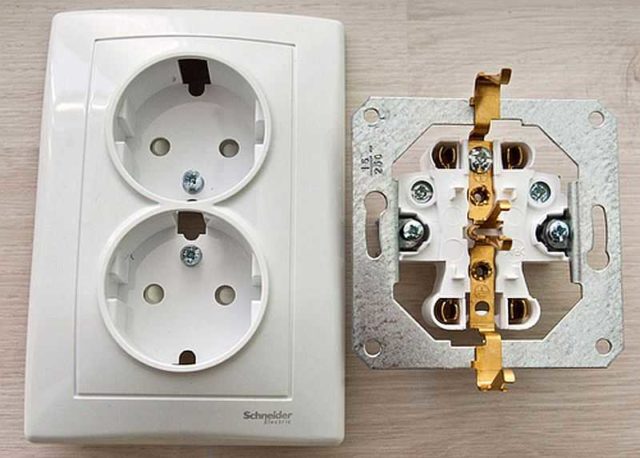

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

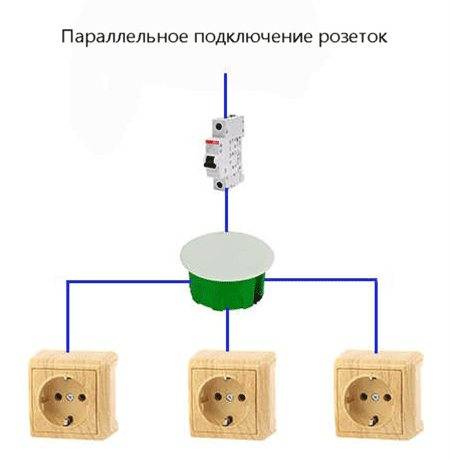

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества:

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

• Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
• Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

• Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
• Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

• повышает надежность системы, в которой используются шлейфовые соединения;
• экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Как подключить розетку на 4 провода

Для правильного подключения розетки на 4 провода (фаза, ноль, заземление и дополнительный провод, например, для управления), следует следовать определенной последовательности действий

Прежде чем начать подключение, убедитесь в выключенности электрической сети и принимайте все необходимые меры предосторожности

Подготовка инструментов и материалов

Для начала у вас должны быть под рукой необходимые инструменты и материалы: розетка, отвертки, кусачки, изолента, провода нужной длины, зажимы для проводов и другие инструменты.

Отделение проводов и идентификация

Откройте крышку розетки и отделите изоляцию проводов. Определите провода: фазу (обычно цвет провода — коричневый), ноль (обычно синий), заземление (зеленый или желто-зеленый) и дополнительный провод (другого цвета, в зависимости от его назначения).

Подключение проводов

1. Сначала подключите провод фазы к соответствующему контакту на розетке. Обычно это правый верхний контакт.
2. Подключите провод нуля к соответствующему контакту на розетке. Это обычно правый нижний контакт.
3. Подключите провод заземления к соответствующему контакту на розетке. Это может быть левый верхний или нижний контакт.
4. Если у вас есть дополнительный провод для управления, подключите его к оставшемуся свободному контакту на розетке.

Закрепление проводов и проверка

• Закрепите провода на розетке, используя зажимы или винты.
• Убедитесь, что все провода надежно закреплены и не имеют обнаженных участков проводника.

Завершение подключения

После того как все провода надежно подключены и закреплены, закройте крышку розетки. Перед включением электрической сети, рекомендуется проверить правильность подключения с помощью тестера или мультиметра, чтобы избежать возможных неисправностей или коротких замыканий.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

• на распорные лапки, привычный способ монтажа;
• при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

• полностью обесточить подачу электроэнергии в доме на вводном автомате;
• раскрутить винты, которые крепят лицевую панель старой розетки;
• снять лицевую панель и рамку (если рамка была установлена);
• раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
• немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
• оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
