Теплый водяной пол своими руками: все этапы монтажа

Предварительные расчеты

Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.

В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.

Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты

Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла

Укладка напольного покрытия на тёплый пол

Порядок укладки напольного покрытия напрямую зависит от его вида. Предлагаем познакомиться с основными разновидностями и правилами выполнения работ. Это позволит избежать типовых ошибок, допускаемых начинающими мастерами.

ФОТО: stroy-podskazka.ruКаждое покрытие предъявляет свои требования к монтажу

Керамическая плитка

Керамическая плитка получила широкое распространение. С её помощью оформляется пол в ванной комнате, на кухне, в коридоре и на балконе. Равномерный прогрев поверхности позволит создать комфортные условия для всех проживающих доме.

ФОТО: legkovmeste.ruПлитка может быть тёплой

Предлагаем посмотреть следующее видео, чтобы разобраться с порядком укладки керамической плитки на тёплый пол:

Watch this video on YouTube

Статья по теме:

Линолеум

Учитывая, что в процессе эксплуатации линолеум будет постоянно подвергаться нагреву, стоит внимательно подойти к выбору подходящего варианта. Для этого, следует внимательно изучить рекомендации производителя отделочного материала.

Линолеум укладывают на стяжку, которая предварительно очищается от мусора, грязи и различных выступов. Его внешняя конфигурация должна соответствовать контурам комнаты. Для предотвращения смещения линолеума в процессе эксплуатации, его фиксируют плинтусом. Если предстоит укладка нескольких листов, их соединяют между собой с помощью скотча либо клея.

ФОТО: teplopolov.ruНаличие всех слоёв обязательно

Статья по теме:

Ламинат

Укладка ламината выполняется на подложку, толщина которой зависит от состояния основания. При монтаже на тонкую стяжку можно использовать подложку толщиной 3 мм. Порядок соединения панелей зависит от выбранной модели ламината. Обязательно оставляют зазор между стеной и формируемым декоративным покрытием.

ФОТО: liquidsystems.ruВ некоторых случаях можно обойтись без подложки

Статья по теме:

Watch this video on YouTube

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

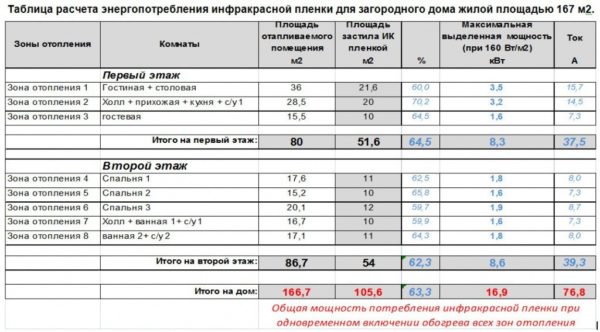

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Отличия теплых водяных полов от обычных систем обогрева

От стандартных систем отопления они отличаются своей конструкцией, предусматривающей установку нагревательных элементов во внутреннем пространстве полов. Если взять обычные радиаторы, традиционно устанавливаемые под окнами, то весь воздух, нагретый ими, стремится сразу же уйти под потолок по самому короткому пути. В результате, нагреваются только верхние воздушные слои, а не все помещение.

Постепенно воздух начинает остывать и спускаться на более низкий уровень. Здесь он вновь нагревается от батарей и поднимается в сторону потолка. Следовательно, тепло распределяется таким образом, что нагретый воздух присутствует только возле радиатора и вверху под потолком. Центр помещения остается непрогретым и ноги начинают мерзнуть из-за недостаточного количества тепла на нижнем уровне. Теплые полы, в том числе и водяные, работают совершенно по другому. В этой конструкции нагревательные элементы равномерно распределяются по всей площади полов, и тепло также излучается со всей поверхности. Поэтому наиболее теплый воздух будет находиться преимущественно у поверхности полов, не поднимаясь выше двух метров. После окончательного распределения воздушных потоков, самая холодная температура окажется под потолком, а теплая – в районе пола. При таком разделении человек испытывает наиболее комфортные ощущения.

Благодаря своим конструктивным особенностям, водяные полы чаще всего используются в качестве основного отопления. Этим они отличаются от электрических систем, эксплуатация которых обходится значительно дороже из-за высокой стоимости электроэнергии.

Подготовительные работы

Работы по устройству системы начинаются с подготовки основания. Если планируется укладка черновой стяжки, необходимо тщательно трамбовать каждый его слой. В том случае, когда используется экструдированный пенополистирол, черновую стяжку можно не делать. Имеющиеся неровности засыпаются песком.

Затем на готовое основание укладывается гидроизоляционный слой. Обычно он находится под утеплителем, но, может укладываться снизу и сверху теплоизоляции.

При использовании экструдированного пенополистирола можно обойтись и без гидроизоляции. Однако специалисты все-таки рекомендуют укладывать ее на любую основу, поскольку в этом случае цементное молочко не будет просачиваться между швами утеплителя и далее уходить внутрь плиты. Кроме того, гидроизоляция обеспечивает дополнительную защиту от влаги, которая может попасть снизу внутрь помещения.

Если гидроизоляция укладывается под теплоизоляционным слоем, то крепление труб можно выполнять непосредственно к утеплителю. Если же она уложена сверху, то трубы должны крепиться к специальной монтажной сетке. Гидроизоляционный материал заходит на стены примерно на 20 см, а сами полосы перехлестываются между собой. Герметизация стыков осуществляется с помощью скотча.

Далее по периметру помещения нужно приклеить демпферную ленту. Ее ширина составляет 10-15 см, а толщина 5-8 мм. Лента устанавливается выше уровня стяжки, а все лишнее потом обрезается. Таким образом, компенсируется расширение бетонного покрытия, составляющее 0,5 мм на 1 м при его нагревании до 40С.

Стыки листов утеплителя смещаются относительно друг друга, создавая плотную перевязку. Сверху укладывается арматурная сетка, которая служит основанием для дальнейшего равномерного крепления труб. Листы или полосы сетки связываются между собой проволокой, а уже к ним крепится контур с помощью нейлоновых хомутов. Для сетки используется проволока диаметром 4-5 мм, а размеры ячеек могут быть разными, в соответствии с расстоянием между трубами. Еще одна сетка укладывается сверху труб, создавая армирование для стяжки. Чтобы обойтись без нее, нижнюю сетку можно выставить на подставки с достаточным зазором.

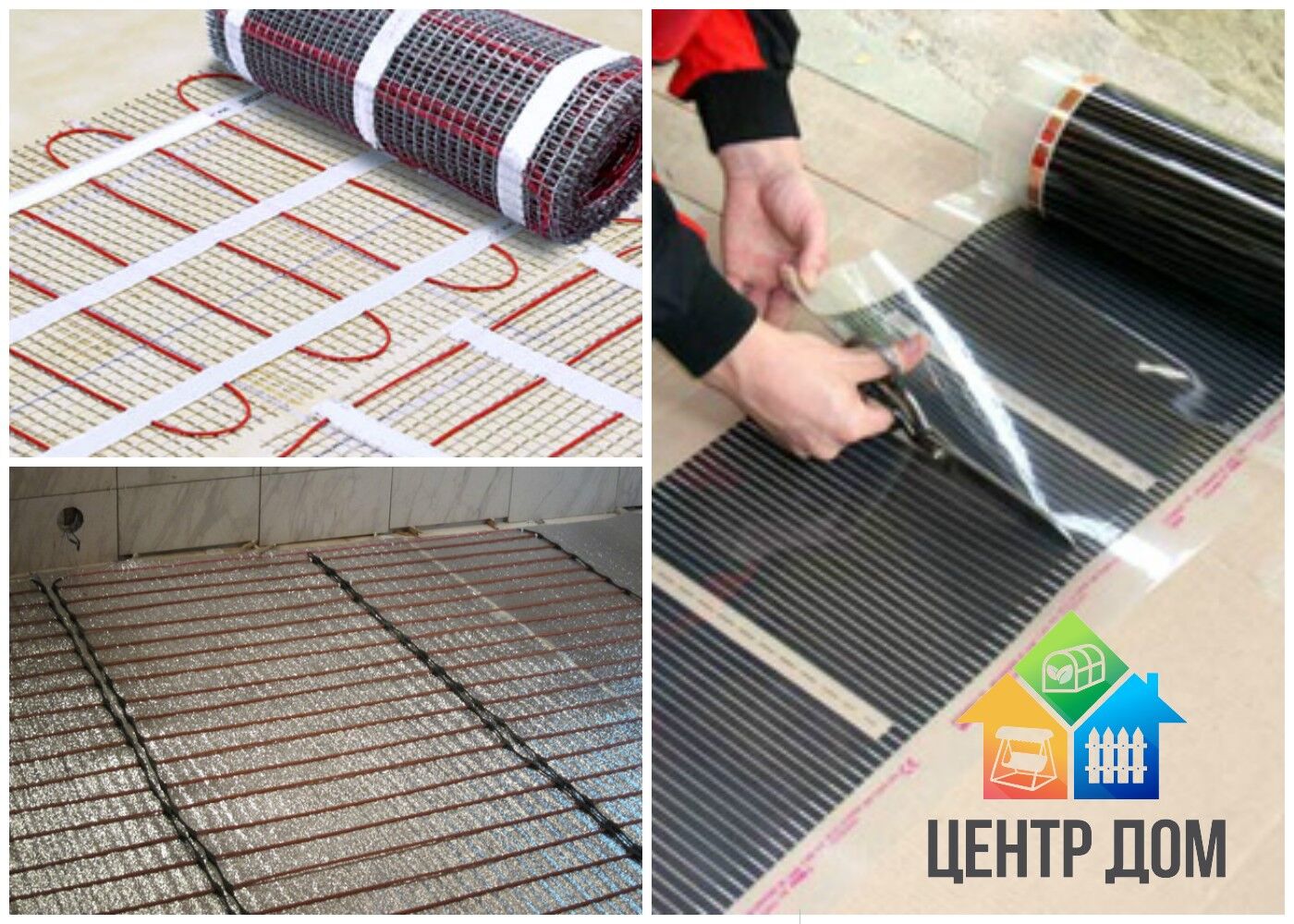

Теплый пол на основе нагревательного мата

Термоматы более удобны и практичны, поскольку их проще укладывать, а кабель, который встроен в мат, более устойчив к механическим повреждениям и не заламывается. Как правило, толщина провода в термоматах не превышает 45 мм. Его закрепляют в армирующей стекловолоконной сетке, которая чаще всего имеет форму квадрата со стороной 50 см, хотя существуют и другие типоразмеры.

В жилых помещениях используются, как правило, термоматы с двухжильными кабелями и дополнительным экранированием. Наличие экранирующего слоя, располагающегося под изоляцией, позволяет исключить возникновение электромагнитных помех, способных повлиять на работу чувствительной электротехники в помещении: телевизоров, радиоприемников, компьютеров, спутниковых и кабельных TV-тюнеров.

Также в термоматах изначально предусматриваются встроенные гофры, в которые закладывают датчики температуры. Гофрированная трубка защищает чувствительный термоэлемент от агрессивных воздействий и влаги, а также позволяет легко проводить его замену в случае поломки.

Особенности монтажа матовых полов

Обустройство теплого пола с термоматами требует меньше времени и усилий, чем при использовании отдельных кабелей. В процессе монтажных работ расходуется меньше стройматериалов, и установка электропола заметно удешевляется.

Последовательность монтажа термоматов.

Общая последовательность действий такова:

На подготовительном этапе нужно очистить пол и обработать его тонким слоем грунтовки, чтобы избавиться от мелких неровностей, заполнить трещины и устранить незначительные перепады высоты.
На основание, покрытое грунтовкой, укладываются нагревательные маты. Их направление и расположение не имеет принципиального значения. Термоматы можно укладывать только после окончательного затвердевания грунтовочного состава.

По термоматам заливается бетонная стяжка, которая в дальнейшем должна полностью затвердеть и просохнуть. Пока бетон остается влажным, нельзя переходить к укладке верхнего слоя (например, ламината). Если в качестве финишного покрытия выбрана плитка, то вместо цементной стяжки на нагревательные маты наносится плиточный клей специально предназначенный для теплых полов.

После этого рекомендуется оставить помещение на пару недель, затем его можно полноценно эксплуатировать.

Важный момент: согласно ПУЭ (правилам устройства электроустановок), матовый электропол нужно подключать к сети 220 В только через устройства защитного отключения. УЗО позволит исключить вероятность поражения людей электрическим током при случайном повреждении токопроводящих элементов в матах. Не стоит пренебрегать этим требованием безопасности, поскольку бетон, напольная плитка и другие стройматериалы при повышенной влажности способны проводить ток. Соответственно, при малейших повреждениях изоляции кабелей, из которых состоят термоматы, может произойти утечка электричества, и при хождении босиком по полу можно получить удар током.

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

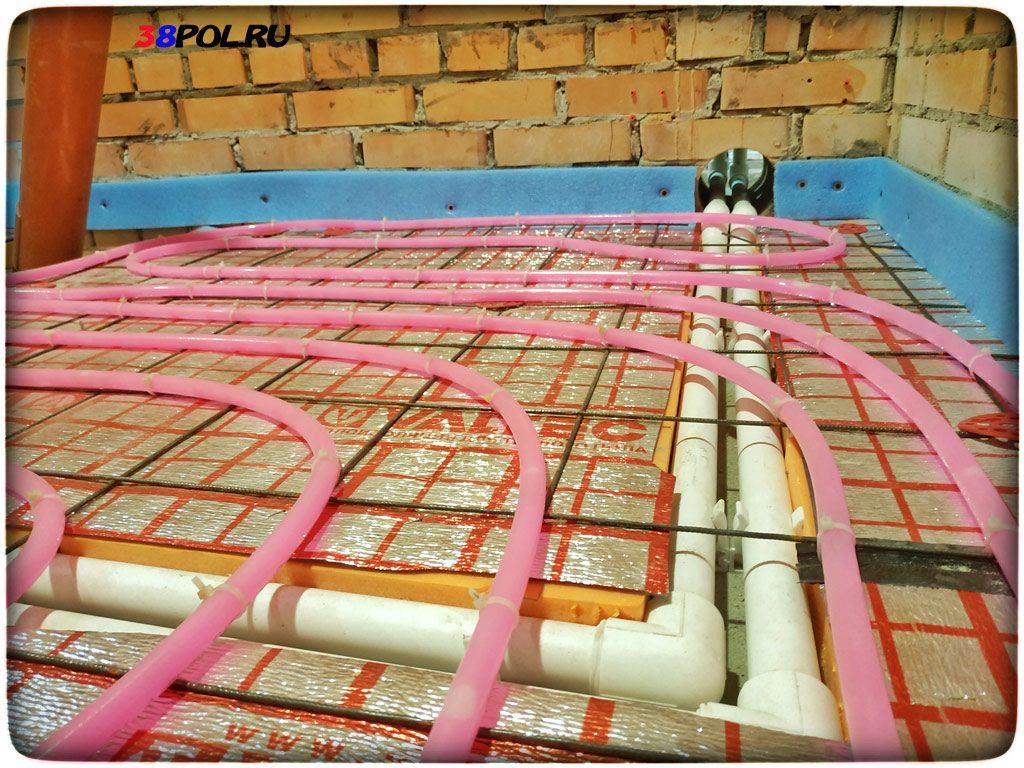

Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.

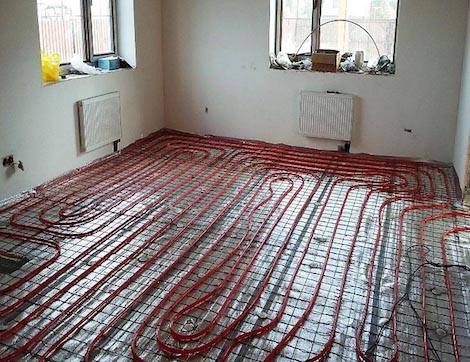

Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.

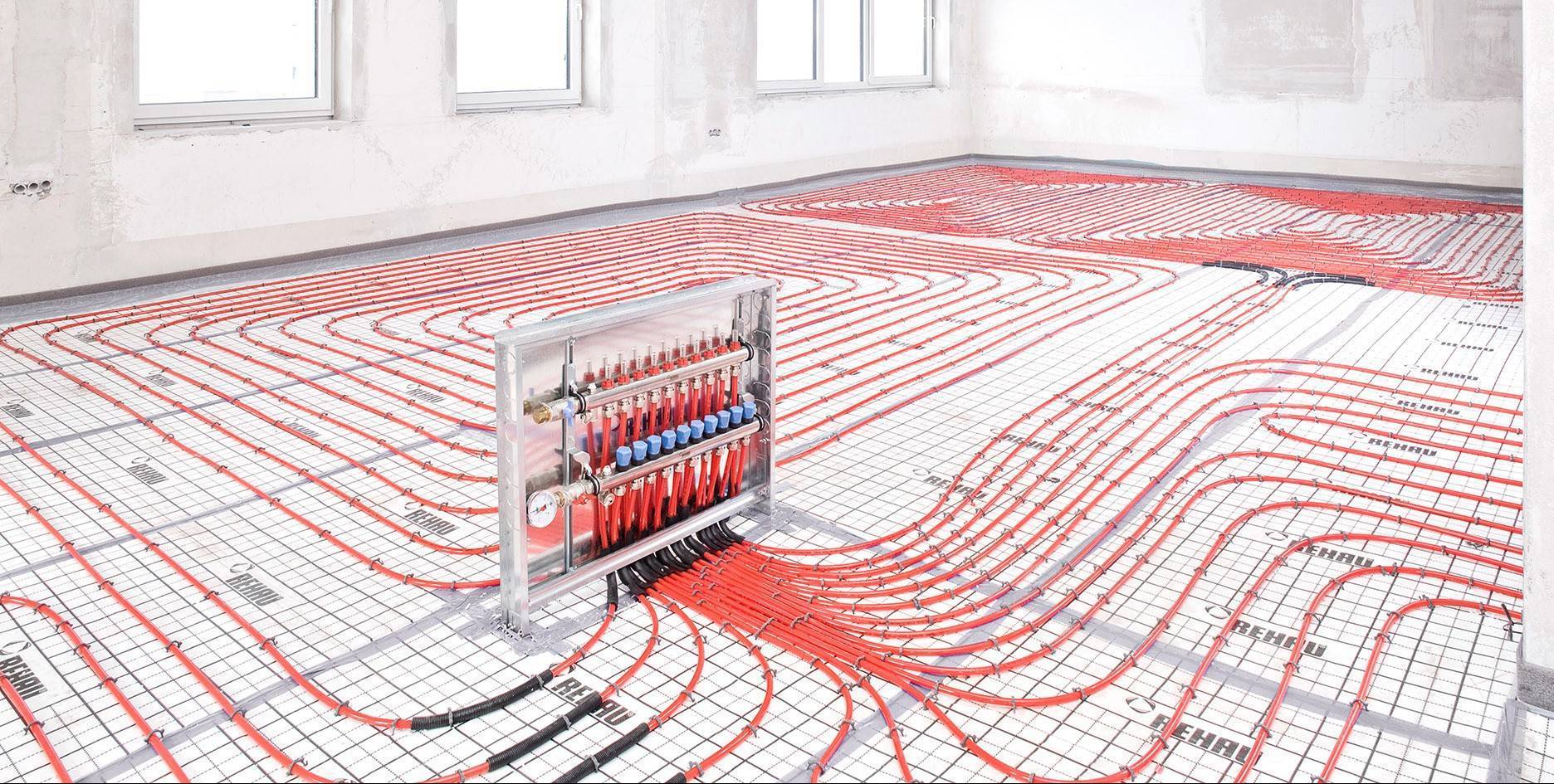

После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

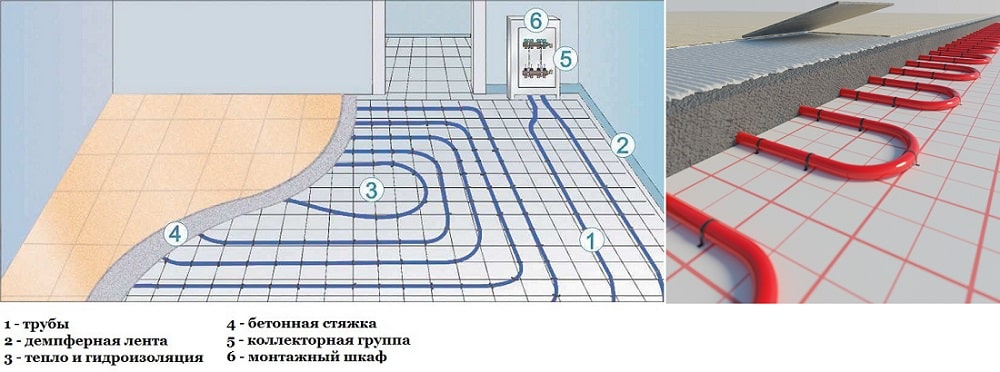

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Монтаж тёплого пола: готовим материал и инструмент для работы

Для выполнения монтажных работ следует подготовить все материалы, комплектующие и инструмент. Перечень материалов зависит от вида тёплого пола. Так, для электрической системы надо иметь:

нагревательный кабель;
соединительные провода;
датчик температуры, регулятор;
систему защиты;
заземляющий элемент;
крепёж;
мел;
демпферную ленту.

Перечень инструментов может отличаться. В стандартный перечень входит зубило, дрель либо перфоратор, молоток, ножницы по металлу, шуруповёрт либо отвёртка, измерительный инструмент.

ФОТО: images2.kabanchik.uaПеречень используемого инструмента может отличаться

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
Пленка из полиэтилена для гидроизоляции и демпферная лента.
Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
Армированная сетка, которая позволяет задать трубам нужное направление.
Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

Теплоизоляционный материал, такой же как и для водяного пола.
Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
Строительный скотч или плиточный клей.
Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

уровень;
рулетка;
Карандаш;
ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.

Виды труб и способы их крепления

В конструкциях водяных полов используются трубы различных типов:

Изделия из металлопластика. Считаются наиболее оптимальным вариантом. Они обеспечивают стабильное сохранение нужной формы, легкие и простые в монтаже, стоят сравнительно недорого.
Трубы из сшитого полиэтилена. Устойчивы к замерзанию жидкости, могут ремонтироваться. Однако при нагревании они распрямляются и с трудом сохраняют необходимую форму.
Металлические трубы (медь). Они отличаются высокой работоспособностью и функциональностью. Однако при использовании их вместе со стяжкой, требуется защитный слой, исключающий щелочное воздействие.

Крепление труб к основанию может быть выполнено разными способами, в зависимости от конструкции теплых полов:

Быстрый способ крепления стягивающими полиамидными хомутами непосредственно к сетке. Расход материала: 2 хомута на 1 метр.
Стальная проволока для креплений. Также используется вместе с монтажной сеткой, расход такой же, как и у хомутов.
Быстрая фиксация с помощью степлера напрямую к теплоизоляционному материалу. На 1 метр требуется два фиксатора.
Специальные фиксирующие траки в виде U-образной планки из поливинилхлорида. В них укладываются трубы на 16 и 20 мм, после чего они жестко закрепляются на полу.
Маты из полистирола, предназначенные для водяных полов. Их плоскость покрыта канавками и столбиками, между которыми прокладывается труба.
Монтаж в деревянных полах выполняется с помощью распределительных алюминиевых пластин. Помимо крепления, они выполняют функцию отражения и равномерного распределения тепла по всей поверхности.

Выбор коллекторного узла

Для устройства системы теплого пола обязательно потребуется коллектор. Он выполняет все важные функции при эксплуатации теплого пола:

принимает от магистрали теплоноситель (воду);
распределяет теплоноситель по каждому контуру;
регулирует температуру и подачу теплоносителя;
удаляет из системы воздух.

Выбор коллектора зависит от количества контуров, которые монтируется в доме. Если контуров много, то в системе может использоваться несколько коллекторов. Вся система разбивается на группы и для каждой группы монтируется свой коллектор.

Коллекторный узел для теплого пола

Основные составляющие коллектора водяного пола:

трехходовой и смесительный клапан;
клапана регулировки контура;
регулировочные клапана с сервоприводом (на более дорогих сборках);
циркуляционный насос;
гребенки для системы радиаторного теплоснабжения (если такие необходимы);
группа автоматизации и задания параметров регулировки.

Коллекторы монтируются выше уровня пола, и углубляются в стену. Всю конструкцию удобно расположить в специальном металлическом ящике.

Коллектор — довольно важный прибор. Если сами полы можно смонтировать своими руками, то с выбором коллектора и его монтажом, лучше прибегнуть к услугам специалистов.

Если в системе отопления используются не только теплые полы, но и подключены радиаторы, то для эффективной работы требуется монтаж гидравлического разделителя.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

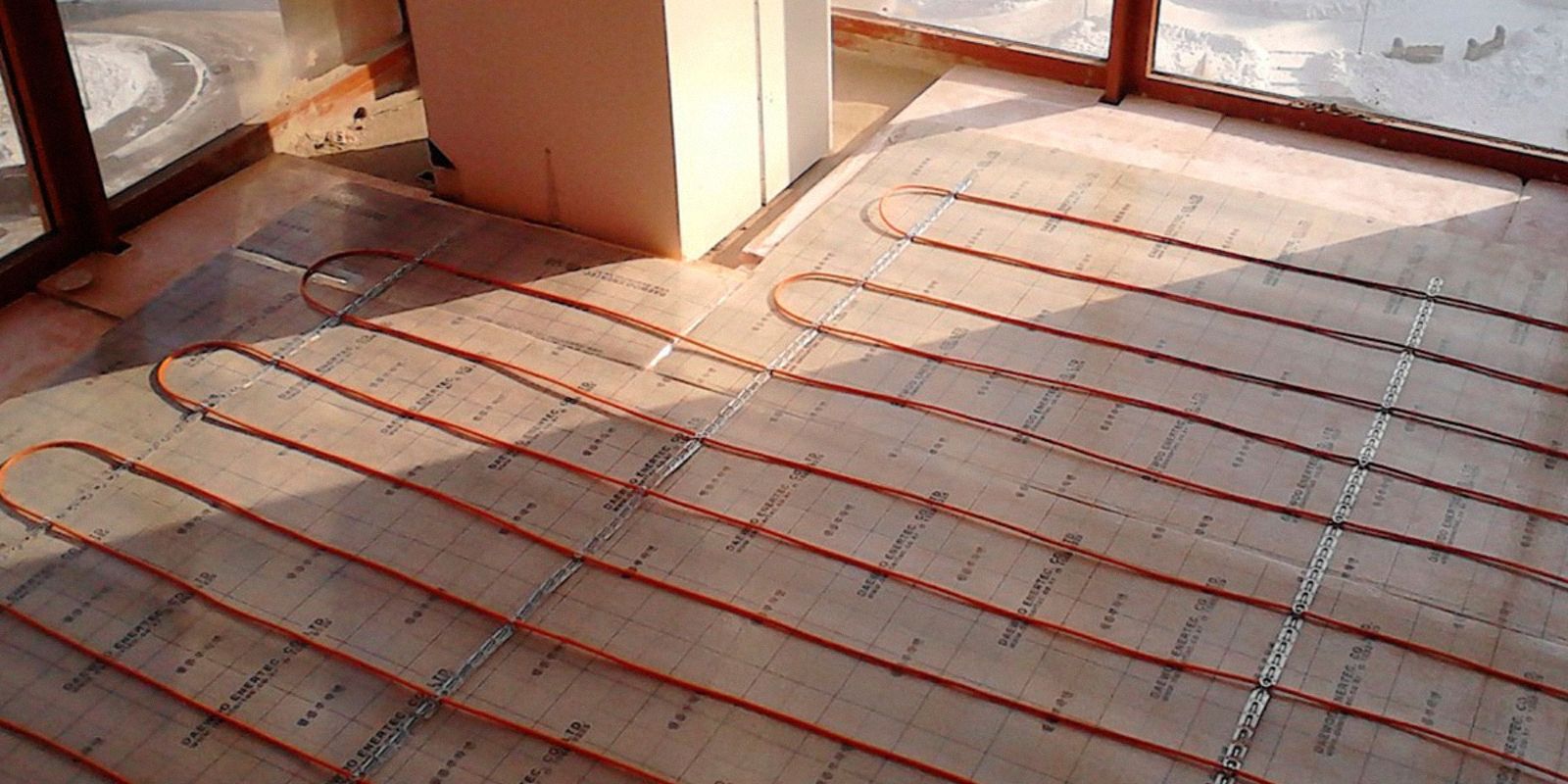

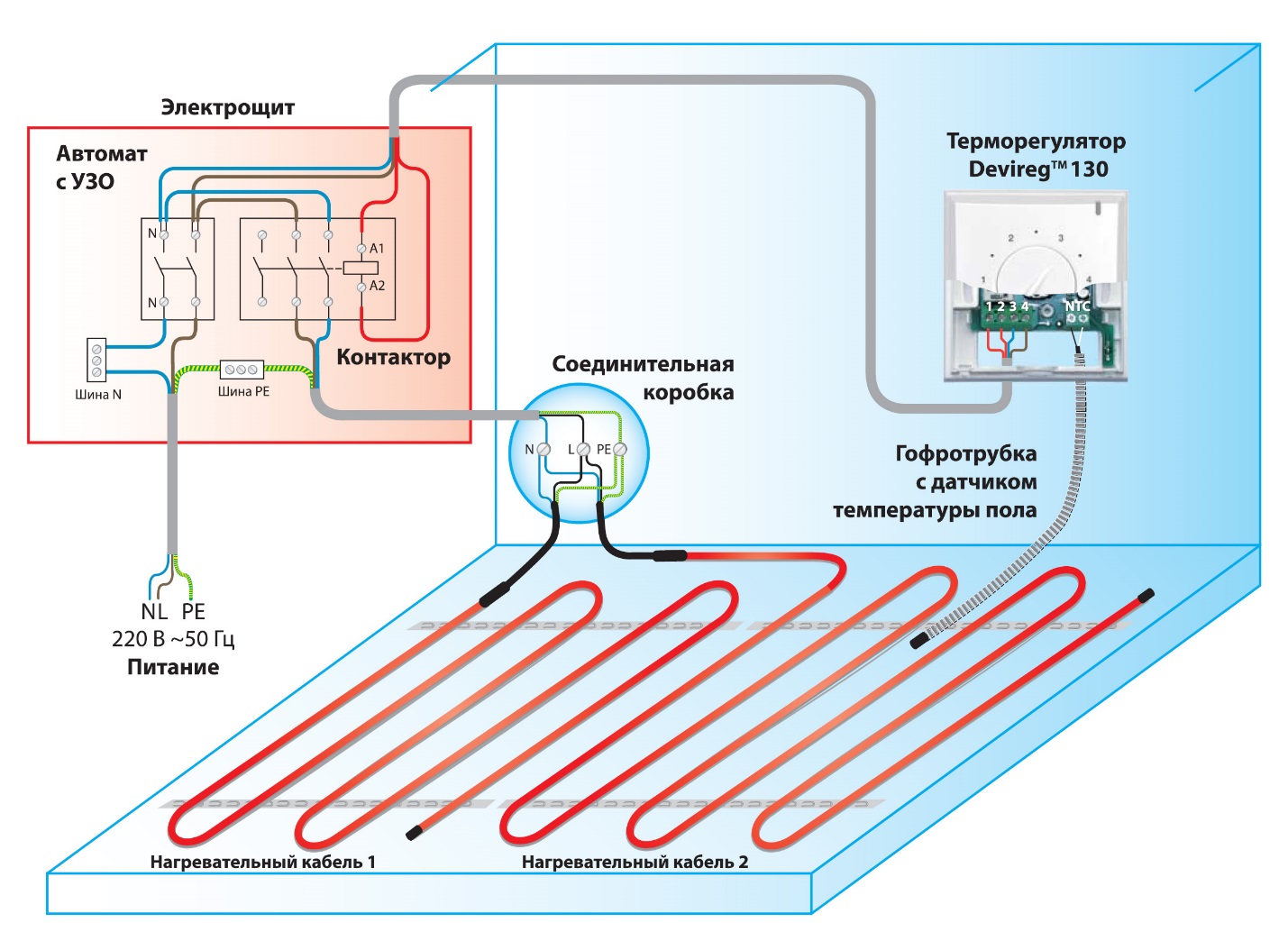

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

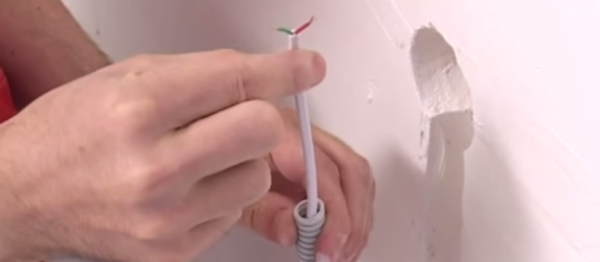

Проложите провода в гофреПровод проходит через гофру

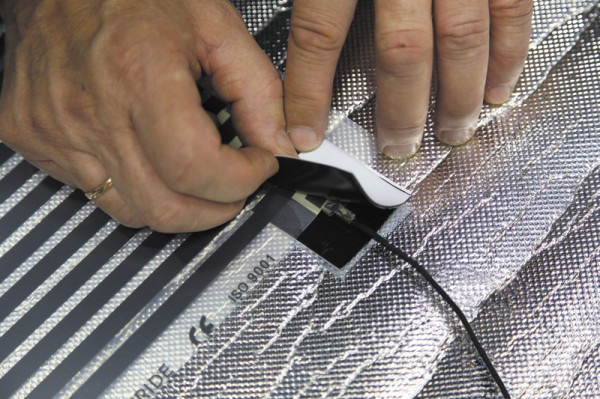

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Виды нагрева

Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.

Сделать теплые полы прежде всего хочется для комфорта

Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

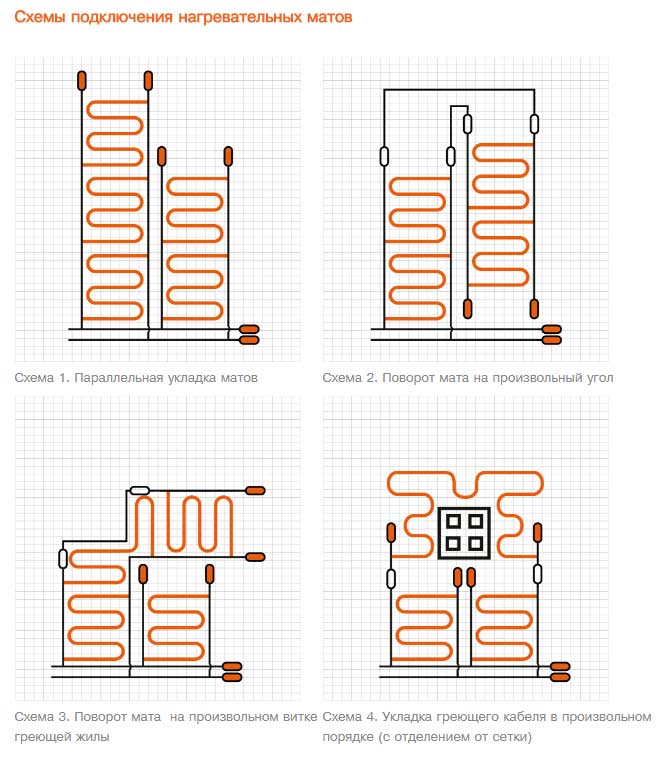

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

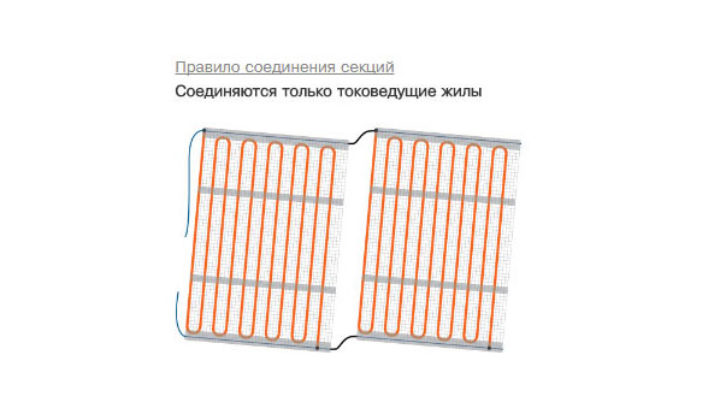

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
