Выбираем стабилизатор напряжения для газового котла: лучшие модели, виды и описания

Разновидности стабилизаторов

Наибольшим спросом среди потребителей пользуются такие разновидности устройств:

цифровые, или релейные;
тиристорные, или электронные;
электромеханические.

Любой стабилизатор энергии для котла имеет в своей основе автоматический трансформатор. На приборах цифрового или тиристорного типа трансформаторы снабжены определенным количеством обмоток – от 4 до 20. Входное напряжение сглаживается до нужных показателей поочередным подключением и отключением этих обмоток. Чем их больше, тем точнее стабилизация напряжения, так как шаг корректировки меньше.

Что касается разницы в устройстве цифровых и электронных устройств, то она заключается только в типе переключателей. Тиристоры, в отличие от реле, срабатывают намного быстрее. Так что их скорость позволяет более эффективно контролировать работу обмоток и оперировать большим их количеством.

Разбег точности для разных устройств составляет:

релейные стабилизаторы рассчитаны на 5-8 % точности с разбегом напряжения в пределах 203-237 В;
тиристорные устройства обеспечивают точность в 2-3 % с разбегом в 214-226 В.

Инверторные варианты

3. РЕСАНТА ACH-600/1-И

Данную продукцию разработали латвийские специалисты, однако собираются такие стабилизаторы на китайских фабриках. Конструкция не нуждается в свободном пространстве, так как у нее есть все необходимое для настенного крепления. Габаритные размеры модели незначительные – 456х516х170 мм. Этот стабилизатор предназначен для работы одновременно с несколькими устройствами, например, с газовым котлом, холодильником и так далее. Его возможностей хватит даже для двухконтурного котла, который работает и на отопление, и на обеспечение горячим водоснабжением.

В случае, если циркуляционный насос системы отопления питается не через котел, то для него имеется и отдельная розетка. Скорость срабатывания аппарата практически моментальная – он откликается на любые колебания во входном напряжении всего за 1 мч. Погрешность корректировки составляет всего 1% — это один из высочайших показателей на рынке.

Преимущества:

Способен работать одновременно с несколькими электроприборами;
Срабатывает на колебания напряжения практически моментально;
Расширенный диапазон входного напряжения;
Погрешность на выходе не превышает 1%.

Недостатки:

На корпусе отсутствует дисплей, также нет вольтметра;
Дизайнерское решение оставляет желать лучшего.

~~Стабилизатор для газового котла РЕСАНТА ACH-600/1-И~~

2. BAXI Energy 400

Очень надежный и долговечный аппарат, который изготавливается на отечественных предприятиях, хотя и был разработан итальянскими специалистами. Диапазон входного напряжения может колебаться в пределах от 90 до 310 В, активная мощность агрегата составляет 350 Вт. У этого аппарата также есть отверстия для крепления к стене, к тому же по размерам он значительно компактнее по сравнению с латвийской моделью – 243х155х87 мм. Аппарат срабатывает на колебания напряжения в течение 30 мс.

Стабилизатор в состоянии поддерживать нормальную работу газового котла даже при учете значительных просадок напряжения в электросети. В принципе, аппарат рассчитан на несколько электроприборов, однако пользователи в своих отзывах говорят, что дополнительную технику подключать нежелательно, так как пусковые токи могут привести к срабатыванию защитной систтемы. Работает аппарат очень тихо, оснащен весьма эффективной системой естественного охлаждения.

Преимущества:

Работает абсолютно бесшумно – никаких щелчков или гула не слышно;
Способен поддерживать нормальную работу котла даже при падении входного напряжения до 90 В;
Если приобретать такие стабилизаторы вместе с котлами этой же фирмы, то период гарантийного обслуживания оборудования продлевается на год;
Габаритные размеры достаточно компактные.

Недостатки:

В конструкции не предусмотрено дисплея и вольтметра.

~~Стабилизатор для газового котла BAXI Energy 400~~

1. Штиль IS1000

На первом месте этого раздела нашего рейтинга лучших стабилизаторов напряжения для газовых котлов. Это достаточно дорогостоящее оборудование, однако оно в состоянии обеспечить стабильную работу даже довольно мощного отопительного устройства. Диапазон входящего напряжения может находиться в пределах от 165 до 310 В при активной мощности 800 Вт. Модель весьма компактная – 300х187х78 мм, при возникновении перепадов напряжения агрегат срабатывает всего за 5-7 мс.

На корпусе расположен весьма удобный и информативный жидкокристаллический дисплей со светодиодной подсветкой. Пользователи отмечают, что у производителя получилась весьма стильная с дизайнерской точки зрения модель, она помещена в довольно тонкий корпус, работает абсолютно бесшумно. Вентилятора в конструкции не предусмотрено, однако поверхность все равно не будет нагреваться.

Преимущества:

Продолжительный период эксплуатации аппарата;
Достаточно быстро срабатывает;
Значительный диапазон напряжения;
Работает абсолютно бесшумно.

Недостатки:

Период гарантийного обслуживания составляет всего лишь один год.

~~Стабилизатор для газового котла Штиль IS1000~~

Расчет мощности

Стоит отдельно остановиться на расчете мощности стабилизатора, поскольку это один из важнейших параметров, который нужно учитывать при выборе.

Для определения минимальной мощности устройства на 220 В потребуются следующие исходные данные:

Электрическая мощность автоматических элементов котла и циркуляционного насоса. Сведения можно взять в технических паспортах устройств.
Суммарная мощность всех энергопотребляющих устройств, подключаемых к стабилизатору.

Полученная сумма умножается на коэффициент 1,3, учитывающий пусковой ток. Следует учесть, что включение насоса вызывает скачок энергопотребления примерно в три раза. Данные расчеты представляют определенную сложность, поэтому рекомендуется воспользоваться услугами специалистов.

Шаг №1 — Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

плавная регулировка при помощи сервопривода;
более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

высокая скорость срабатывания на изменения напряжения — менее 10 мс (миллисекунд);
более широкий диапазон входных напряжений (105…265В);
настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 — 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

быстро реагировать на изменения в электросети;
иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения «Энергия АРС», при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

скорость срабатывания — 10 мс (миллисекунд);
точность регулировки — 220 ± 4%;
универсальное крепление — можно как повесить на стенку так и поставить на маленькие ножки;
диапазон входных напряжений — 120…276В;
маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 — 5 кг;
защита котла от импульсных помех;
полностью металлический корпус — повышенная безопасность;
защита от неправильного подключения (необходима для фазозависимых котлов);
имеет приятный белый цвет корпуса;
простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 — 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке — электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение

Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

электромеханические (с подвижным контактом);
релейные (реле в качестве силовых ключей);
электронные (когда вместо реле — тиристоры)
и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

однофазный;
с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

Зачем котлу защита?

Системы газового отопления относятся к наиболее экологически чистым и экономически выгодным. Однако они обладают рядом особенностей, одной из которых являются достаточно высокие требования электрооборудования газовых котельных к качеству питающего напряжения.

«Сердцем» газового котла можно назвать электронный блок управления, в случае повреждения которого в результате ненадлежащего качества электропитания останавливается вся отопительная система. Причём гарантийные обязательства производителей и поставщиков на такие случаи не распространяются. Также чувствительны к качеству электрического напряжения горелка котла и циркуляционные насосы, относящиеся к самым энергоёмким элементам систем газового отопления.

Видео. Случай из жизни электрика

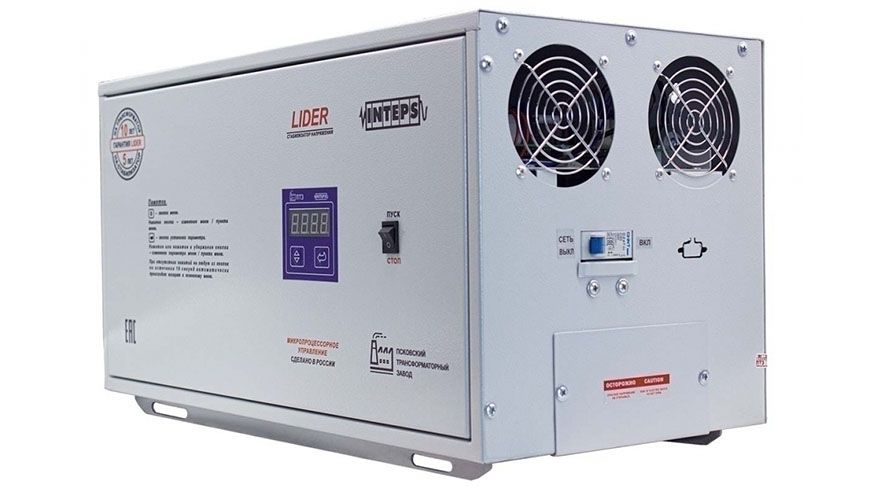

На видео Lider PS22SQ-25 из трех однофазных стабилизаторов.

Подробнее о том, нужен ли один трехфазный стабилизатор или лучше выбрать три однофазных читайте в материале СтабЭксперт.ру.

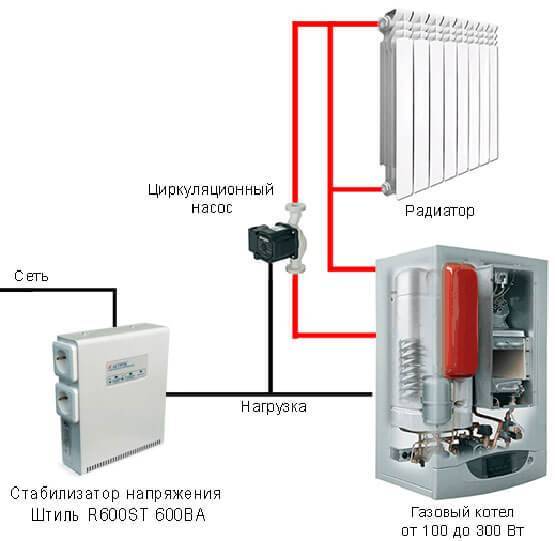

Энергозависимые части котла, требующие питания определенного качества:

электронная плата контроллера управления;
система розжига;
циркуляционный насос;
турбина (имеется не на всех моделях).

Электродвигатели циркуляционного насоса и турбины, при её наличии, чувствительны не только к величине питающего напряжения, но и к его синусоидальности. При нарушении последнего параметра, высокочастотные составляющие питающего напряжения вызывают нагрев стальных сердечников статоров электрических машин, что может привести к перегреву и сгоранию обмотки или заклиниванию двигателя. Наличие высокочастотных помех способно вызвать сбой в работе электроники.

Приведённый перечень возможных нарушений работы газового котла свидетельствует о необходимости осуществления защиты его электрооборудования от «сюрпризов» электроснабжения, которая может быть реализована посредством применения стабилизатора напряжения.

Виды современных стабилизаторов

Некоторые типы стабилизаторов, которые еще недавно пользовались большим спросом, в современной практике не применяются как устаревшие. Промышленностью выпускаются стабилизаторы трёх основных типов. Основным элементом у них является силовой трансформатор, а вся разница заключается в механизме коррекции напряжения сети:

Стабилизаторы релейного типа;
Электронные стабилизаторы;
Электродинамические стабилизаторы.

Релейные стабилизаторы

В стабилизаторах релейного типа изменение напряжения сети осуществляется за счёт коммутации обмоток трансформатора с помощью реле. Количество реле определяет число ступеней регулировки, которое у качественных моделей может достигать девяти.

Качественные релейные стабилизаторы, например, от российской компании «Энергия», обеспечивают на выходе форму сигнала близкую к классической синусоиде, что позволяет использовать такие устройства для питания циркуляционных насосов. Скорость коммутации обычно не превышает 10 мс, а точность находится в интервале 8-10 %, что соответствует параметрам нормальной электросети.

Стабилизаторы электронного типа

Электронный стабилизатор конструктивно отличается от релейного стабилизатора только системой отвечающей за коррекцию напряжения. Коммутация обмоток и, соответственно, изменение напряжения на выходе устройства обеспечивается не электромеханическими реле, а полупроводниковыми ключами.

Скорость срабатывания и реакция на изменение напряжения на входе выполняется за более короткий промежуток времени, чем у релейного стабилизатора. Эта величина может находиться в интервале от 4 до 6 мс.

Сервоприводный стабилизатор

Электродинамический или сервоприводный стабилизатор регулирует величину напряжения на выходе с помощью серводвигателя. На его роторе установлена графитовая щётка, которая может перемещаться по неизолированной обмотке тороидального трансформатора, увеличивая или уменьшая напряжение на выходе. Управление работой двигателя осуществляется блоком контроля напряжения.

Такой стабилизатор обеспечивает плавную и точную коррекцию напряжения. Отклонение от номинала может не превышать 1-2%. Главным недостатком такого устройства является низкая скорость нормализации напряжения. Сервоприводные стабилизаторы, в отличие от других моделей, не имеют ограничения по нагрузке и могут работать с очень мощными потребителями.

Выбирая стабилизатор для газового котла, следует учитывать требования к параметрам напряжения сети, которые можно найти в технической документации на устройство. Некоторые модели очень критично реагируют даже на небольшие перебои в энергоснабжении. При пропадании напряжения микроконтроллер газового котла может отключить всю систему. Для перезапуска блока автоматики потребуется вмешательство специалистов.

Как грамотно подобрать стабилизатор напряжения газового котла в 2024 году?

Ключевым критерием при выборе данного изделия является его тип, так как именно от этого зависит принцип работы аппарата, ряд других немаловажных характеристик, уровень надежности, возможность размещения в котельной, количество издаваемого шума и ценовой диапазон. Наиболее простыми на сегодняшний день являются релейные агрегаты, соответственно, стоить они будут тоже не слишком дорого.

Ключевым элементом в них является вполне привычный трансформатор. На его первичную обмотку будет подаваться входное напряжение. Вторичная обмотка включает в себя от пяти до нескольких десятков контуров – именно от этого параметра будет зависеть точность показателя стабилизации напряжения. В зависимости от входного напряжения аппарат будет автоматически переключать питание между первичной и вторичной обмоткой, стараясь выдавать на выходе напряжение, максимально приближенное к 220 В.

Функцию переключателя здесь выполняют реле, которые помещены в полностью герметичный корпус, он не допустит возникновения открытых искр. Стабилизаторы такого типа хорошо выдерживают перегрузки, быстро срабатывают на перепады напряжений, отлично сопротивляются износу, практически не ломаются в течение всего срока службы.

Электронные стабилизаторы отличаются компактными габаритными размерами и высокой точностью показателей выходного напряжения. Переключение происходит практически мгновенно, стабилизаторы работают абсолютно бесшумно. Устройства обладают высоким уровнем надежности и продолжительным периодом эксплуатации, однако следует отметить, что такие высокотехнологичные агрегаты обойдутся значительно дороже по сравнению с продукцией, работающей на другой основе.

Оптимальными для газовых считаются инверторные стабилизаторы напряжения, по-другому их еще называют «устройства двойного преобразования». Они на выходе выдают строго заданный параметр напряжения, синусоида тока идеально чистая, лишенная помех. Преобразование происходит следующим образом: входной переменный ток сначала становится постоянным, затем проходит сквозь инвертор, на выходе получается переменный ток с напряжением 220 В и частотой 50 Гц. Такие аппараты обладают продолжительным сроком службы, отличным качеством сборки и хорошей эффективностью.

Какой тип стабилизатора напряжения выбрать?

Защитные устройства по типу регулировки бывают плавные и дискретные (ступенчатые). Точность стабилизации приборов второго типа зависит от количества ступеней и их величины.

По принципу действия стабилизаторы делят на группы:

Электромеханические. Регулирование напряжения происходит за счёт перемещения щётки автотрансформатора, которую двигает сервопривод. Устройства механического типа обеспечивают плавную и точную стабилизацию. Они устойчивы к перепадам напряжения и быстро реагируют на изменение параметров электросети. Однако из-за износа подвижных деталей они требуют регулярного сервисного обслуживания.

Электронные. Устройства работают на полупроводниковых элементах — симисторах, которые служат как силовые ключи. Электронные стабилизаторы отличаются быстродействием, бесшумной работой, способностью выдерживать перегрузки до 12 ч и долгим сроком службы. Регулировка происходит по дискретному принципу, с точностью ±2,5 %, у самых дорогих моделей — до 1%. Ещё одно достоинство симисторных моделей — компактность

Обратите внимание, что стоят электронные стабилизаторы дороже, чем сервоприводные и релейные.

Релейные. Самые простые и недорогие устройства

Отличаются низкой точностью регулировки на выходе ±5-10%, поэтому подойдут не всем моделям газовых котлов. Другие их недостатки: шум, медленная реакция, низкая надёжность, неспособность выдерживать перегрузки.

Инверторные. Отличаются широким диапазоном рабочего входного напряжения (115-300 В) и КПД более 90%. Также эти устройства дают самую плавную и быструю регулировку, работают без шума и удобны в установке из-за компактных размеров. Недостатки: высокая стоимость и чувствительность к увеличению нагрузки.

Выбор стабилизатора

1. Диапазон изменения напряжения.

Чем шире диапазон у стабилизатора – тем лучше!

2. Фазность.

При выборе стабилизатора важно учитывать фазность электросети

и потребителей.

3. Мощность нагрузки.

Выбор стабилизатора осуществляется по полной мощности нагрузки потребителей, исчисляемой в киловольт-амперах (кВА). В паспорте найти потребляемую электрическую мощность отопительного агрегата, которую не следует путать с тепловой мощностью

4. Точность стабилизации.

Перед приобретением защитного устройства необходимо определить общую мощность отопительного агрегата, для этого следует:

Определившись со всеми параметрами, переходят к выбору модели.

Виды устройств

Существует несколько разновидностей прибора, хотя все они называются стабилизаторами. Рассмотрим их виды, особенности и принцип работы.

Электромеханические (сервоприводные)

В такого рода стабилизаторах регулировка напряжения выполняется за счет токосъемной щетки, которая движется по обмотке трансформатора. В зависимости от того, высокое или низкое напряжение в сети, электродвигатель перемещает щетку по круглому сердечнику трансформатора по часовой стрелке, или наоборот.

Преимущества

Работает в достаточно широком диапазоне напряжений (120‒300 В).
Устойчив к перегрузкам.
Поддерживает заданное напряжение с небольшим отклонением (не более 3%).
При качественном исполнении имеет достаточно большой срок эксплуатации.
Низкая стоимость.

Недостатки

Эксплуатация возможна только в теплом помещении и при небольшой влажности.
Периодически нужно менять токосъемную щетку. Если скачки напряжения существенны и происходят очень часто, то вполне возможно, что щетки хватит на срок не более 1 года. В среднем замена выполняется раз в 3 года (максимум 5 лет).
Скорость срабатывания тоже оставляет желать лучшего. В том случае если произошел резкий и существенный скачок напряжения, то он может не успеть сработать, что приведет к перегоранию деталей платы управления котлом.
Поскольку привод электромеханический, то прибор не будет бесшумным, так как постоянно запускается электродвигатель. Справедливости ради стоит отметить, что шум небольшой, но в ночной тишине будет отчетливо слышен.
Возможно появление запаха гари. Он может исходить как от самой щетки, так и от сгорающей на обмотке трансформатора пыли.
Такой стабилизатор не должен находиться в одном помещении с котлом и другими газовыми приборами, так как при движении токосъемника по обмотке в этом месте возможно искрообразование.

Релейные

В устройстве этого стабилизатора нет движущихся частей, но стоит он на порядок дороже рассматриваемой ранее модели. Управление осуществляется микропроцессорами.

Преимущества

Достаточно высокое быстродействие (100 мс).
Также может работать в достаточно широком диапазоне напряжений (135‒315 В).
Не страшны частые и резкие перепады напряжения.
Не самая высокая стоимость.
Прибор легкий и компактный.

Недостатки

Точность выходного напряжения 7,5%.
Нужно быть точно уверенным, что такой стабилизатор будет работать с вашим котлом, поэтому еще до приобретения нужно проконсультироваться со специалистами.
В зависимости от типа использованных при его изготовлении реле может издавать громкие щелчки.
Сравнительно небольшой срок службы.
Более надежные и точные системы с защитой обойдутся недешево.
При переключении обмоток происходит небольшой скачок напряжения, что может досаждать в вечернее время, когда из-за этого освещение моргает.
Хотя этот прибор и не самый дорогой, все же нужно учитывать его немалую стоимость.

Тиристорные или симисторные

В этих стабилизаторах также нет движущихся деталей, но в нем нет и реле. Устройство состоит из полупроводников, поэтому все процессы выполняются в электронном режиме.

Преимущества

Прибор небольшого размера с малым весом.
Среди всех рассмотренных примеров стабилизаторов у него самая высокая скорость срабатывания (10‒20 мс).
Минимальные отклонения выходного напряжения (1‒2,5 %).
Абсолютная бесшумность.
Не реагирует на помехи в электросетях.
Не имеет ограничений периода эксплуатации.
Может работать в холодном помещении.

Недостатки

Прибор работает в небольшом диапазоне входного напряжения (120‒280 В). Отклонение сетевого напряжения в большую или меньшую сторону встречается.
При поломке ремонт будет дорогим.
Он очень дорогой.

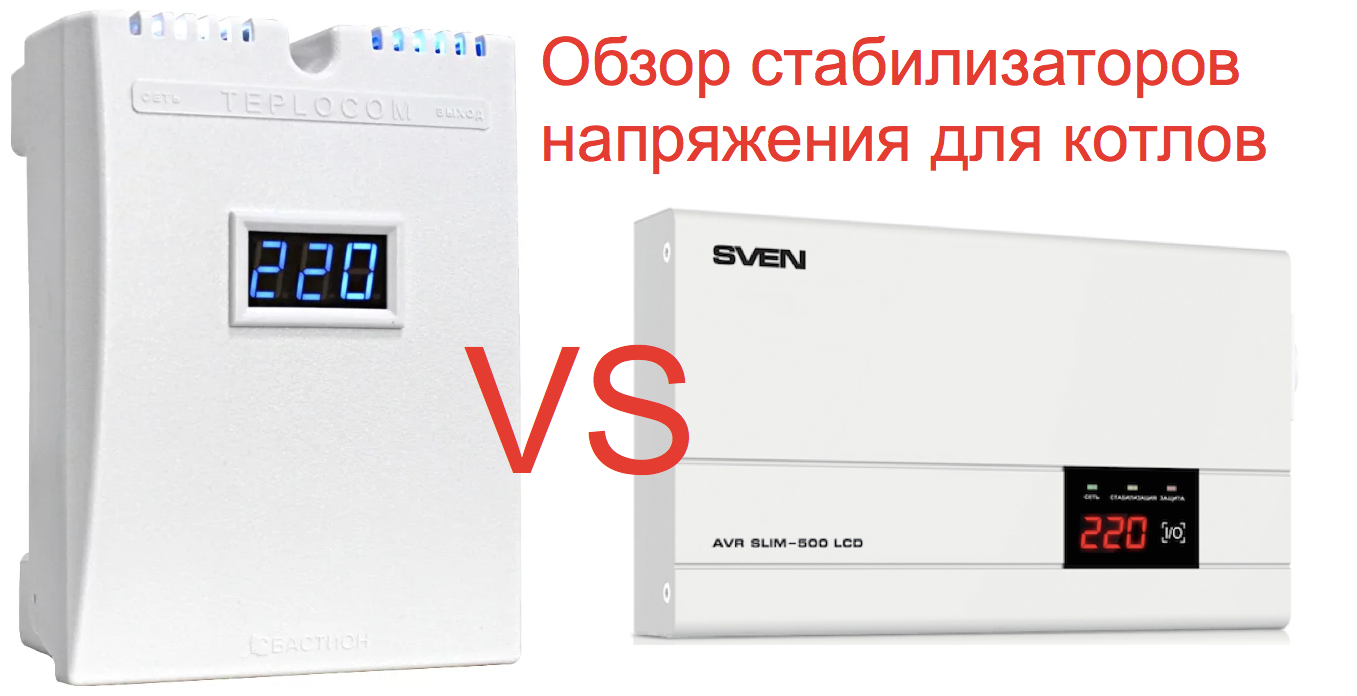

Обзор моделей

Начнем с модели ACH-350C

LVT АСН-350С – тиристорный стабилизатор напряжения для широкого спектра применения. Его можно использовать как выпрямитель для компьютера или телевизора, но основная его функция все же питание котла. Это однофазный прибор, мощностью 350 ватт, предназначенный для работы в сети 220 вольт. Порог отключения и рабочий диапазон – от 140 до 270 вольт, исполнение может быть, как напольным, так и настенным. Стоимость такого изделия составляет примерно 2800 рублей.
LVT АСН-600 – это релейный стабилизатор напряжения, предназначен для домашнего использования. Он может обеспечивать работу электроприборов с асинхронными двигателями, мощностью до 0,6 киловатт. Запас пускового тока этого прибора – 2,4 киловатта. Его девяти ступенчатая конструкция прекрасно подходит, чтобы питать котел, холодильник или компьютер. Это однофазный прибор с диапазоном рабочих токов от 145 до 280 вольт. Его производят в напольном и настенном исполнении. Цена этого изделия в среднем составляет около 2400 рублей.

Данный стабилизатор показан на видео

Критерии выбора

Далее поближе познакомимся с теми характеристиками, на которые важно сделать акцент при выборе конкретной модели. Всего есть несколько аспектов, и мы подробно разберём каждый:

Фазы. Все котлы имеют разное количество рабочих фаз (от одной до трёх). В большинстве случаев достаточно однофазных агрегатов. Однако бывают случаи, когда требуется установка трёхфазных моделей. Выбор будет зависеть от количества проводов, идущих к вашему дому. Если их только два (фаза и нейтраль), то вам подойдёт однофазный. Если их уже четыре (три фазы и единственная нейтраль) – вам потребуется трёхфазный;
Выходная мощь

Чтобы верно определиться с данным параметром – важно знать общий показатель необходимого питания. Отталкиваясь от него нужно выбрать такой агрегат, чтобы его пиковая мощность была выше на 30%

Это важно, ведь могут произойти скачки напряжения внешней сети. Пример расчёта мощностей будет выглядеть следующим образом:

Имеется котёл в 180 Вт и насосом на 45 Вт. Для расчёта нужной итоговой мощности требуется сложить значения и добавить коэффициент (30%)

Также важно учесть такой фактор, как пусковой ток насоса. Это множитель 3

Итоговая расчётная формула будет выглядеть так (180 + 45 * 3) * 1,3 = 410 Вт.

Если взять стабилизатор со значением ниже – котёл может не запуститься в целом или будет постоянно работать на износ, из-за чего точно долго не прослужит

По этой причине важно брать как говорится «с запасом». С другой стороны, брать ещё больше не имеет смысла т.к

никаких преимуществ не добавит, а вот повышенный расход электроэнергии будет бить по финансам.

Скорость активации. Общее быстродействие выражается в двух значениях:

Время. Промежуток, затрачиваемый прибором на стабилизацию тока при скачках. Выражается как «Вт/сек».
Скорость. Оперативность в реакции устройства на те или иные перепады. Выражается в «мс».

Важно, чтобы устройство реагировало на изменения и принимало нужные действия как можно скорее. От этого зависит риск возможных негативных влияний на систему котла и его комплектующих

Как правило, достаточно иметь модель со скоростью в 10-15 мс.

Соответствие синусоиде. Это самый главный параметр при работе устройства. Оно должно быть способно приводить колебания тока к взаимозависимым значениям. В идеале он должен уметь не только сохранять форму потока, но и изменять её в случае необходимости. Если пренебречь этим фактором – система будет сбоить и время от времени отключаться.
Точность корректировки. Здесь речь идёт о возможной погрешности устройства при расчётах тока. Выражается эта величина в %. В случае газокотельного оборудования такая погрешность не может отклоняться от нормы больше, чем на 10%. В противном случае возможен выход из строя и сбои. Разумеется, чем погрешность меньше, тем лучше. Так котельная электроника будет реже барахлить и выдавать ошибки, соответственно прослужит дольше.

Ток на входе. Этот параметр говорит о рабочих показателях напряжения внешней сети, когда стабилизатор функционирует. Например, к номиналу в 200 Вт подойдёт диапазон в 120 – 240 Вт. Если же возникнет скачок, выходящий за предельные значения – система будет отключена автоматически, прервав питание. Это приводит нас к такому выводу: «Чем больше разница между минимальным и максимальным показателем – тем лучше».
