Замена труб водоснабжения в квартире на пластиковые своими руками

Инструкция по замене

А теперь рассмотрим на примере, как делается замена труб водоснабжения в квартире своими руками.

План действий

Как и любое удачное дело, переделка сети начинается с плана. Что в него входит?

Поиск, коррекция или переделка схемы размещения труб (в зависимости от «фронта» необходимых работ).
Решение, какие трубы лучше для водоснабжения в квартире в случае замены (пластик либо металл).
Расчет расходных материалов.
Закупка элементов.
Подготовка инструментов.
Демонтаж старых фрагментов сети.
Установка новых изделий.

Медь не только надежна, но и красива

Выбор материала

Что предлагают производители в качестве сырья для сети?

медь;
сталь (черную либо оцинкованную);
металлопластик;
полипропилен.

Медь – лидер среди вариантов из разряда металлов. Материал фактически вечен. Не боится ни ржавчины, ни высокой температуры, ни физического воздействия, ни растворителей. Есть медные сети, которым стукнуло за сотню лет, а они работают как новенькие. Кроме того, медь эффектно, благородно и стильно выглядят. Однако в силу дороговизны этот материал сейчас используют редко.

Говорят, сталь быстро ржавеет. Это так, но только если материал не содержит антикоррозийного покрытия. Оцинкованная сталь – лучший вариант после меди. Такие изделия отличаются прочностью и устойчивостью к высоким температурам. Но из-за большого веса и внушительной (по сравнению с обычной сталью) цены данный материал также ныне используют не часто. Обычная сталь дешевле, но в силу склонности к коррозии ее мастера не особо рекомендуют применять.

Металлопластиковые изделия хороши во многом – легко собираются, недорого стоят и красивы на вид. Однако срок их службы ограничен из-за частой протечки в местах соединений. Поэтому, если уж выбрали такой материал, то монтируйте фитинги в зоне доступности – чтобы их легко было менять.

Так выглядят полипропиленовые изделия

Демонтаж и установка новых труб

Итак, нашли схему, просчитали, какие элементы нужно купить, определились с материалом, нашли инструменты и время? Что ж, пора переходить к основному блоку работ – смене элементов сети.

Сначала нужно демонтировать старые фрагменты. Начните с отключения водоснабжения. Затем или разберите, открутив резьбу, конструкцию (если это возможно), или просто срежьте от вентилей вышедший из строя фрагмент болгаркой (турбинкой). Затем открутите вентили и прочистите сеть при помощи стальной струны.

Теперь можно устанавливать новую трубу. Начните с вентиля, посадив его на старую резьбу. Лучше выбирать шаровые модели. Затем присоедините фильтр и фитинг-переходник, на который при помощи специального паяльника установите полипропиленовую трубу. Дайте нагретому пластику время, чтобы остыть, и только потом отпускайте конструкцию из руки.

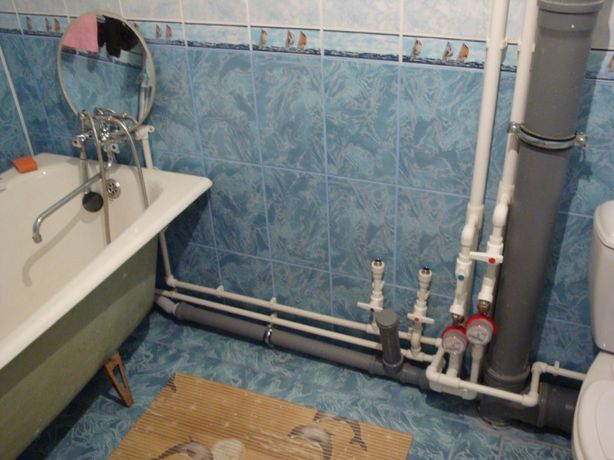

А вот и результат работы. И у вас все получится!

Замена труб водоснабжения в квартире – вполне посильная задача, если хорошо подготовиться и следовать рекомендациям экспертов.

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Как сделать водопровод в квартире своими руками?

Монтаж водопровода в квартире включает в себя следующие этапы:

Вначале стоит предупредить соседей и перекрыть подачу воды в системе.
С помощью болгарки выполняется демонтаж старого стояка и устанавливают на него запорный вентиль. После этого можно включить воду соседям и приступить к монтажу водопровода.
Чтобы улучшить качественные характеристики воды рекомендуется установить специальный фильтр.
Далее монтируется водяной счётчик. Делать это нужно очень аккуратно, чтобы не сорвать пломбу производителя. Если это произойдёт — счётчик будет считаться недействительным.
Затем выполняется работа по монтажу коллектора и шаровых кранов на выходах.
В конце подключаются сантехприборы и проверяется функционирование системы.

Смонтировать водопроводную систему в квартире не так уж и сложно, но нужно придерживаться определенных правил. Самыми простыми в установке являются полимерные трубы, а вот для работы с металлическими лучше вызвать специалиста.

https://youtube.com/watch?v=8jOI8k-KkUk

Виды разводки труб

Последовательная (именуемая еще «тройниковой») разводка – самая простая. От стояка отходят две трубы: одна – с горячей, вторая – с холодной водой. От них с помощью тройников вода подается, куда вы запланировали. Такая нехитрая схема не требует существенных вложений (ни финансовых, ни физических), легко демонтируется и ремонтируется.

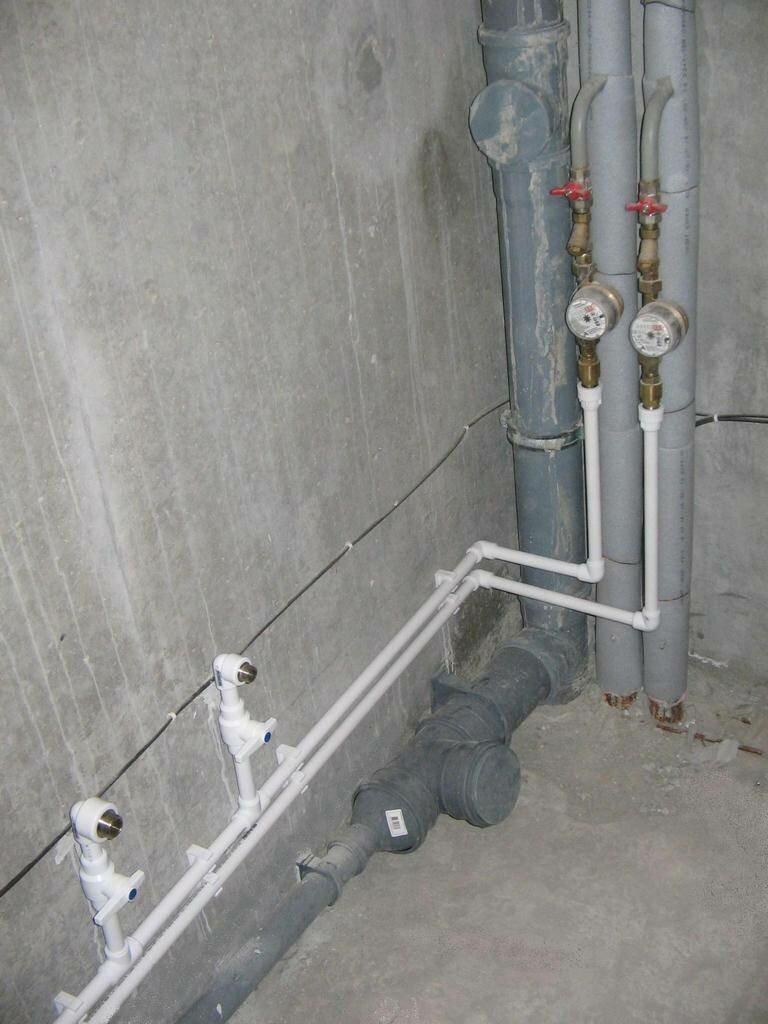

Так выглядит тройниковый вариант монтажа

Коллекторная разводка труб водоснабжения в квартире. При такой схеме сети к каждой из точек ведет отдельная труба. Хотя возни с подобной системой больше и стоит монтаж дороже (по сравнению с тройниковым вариантом), но она более надежная и долговечная. Кроме того, коллекторы имеют отдельные краны, что позволяет во время ремонта перекрывать воду избирательно.

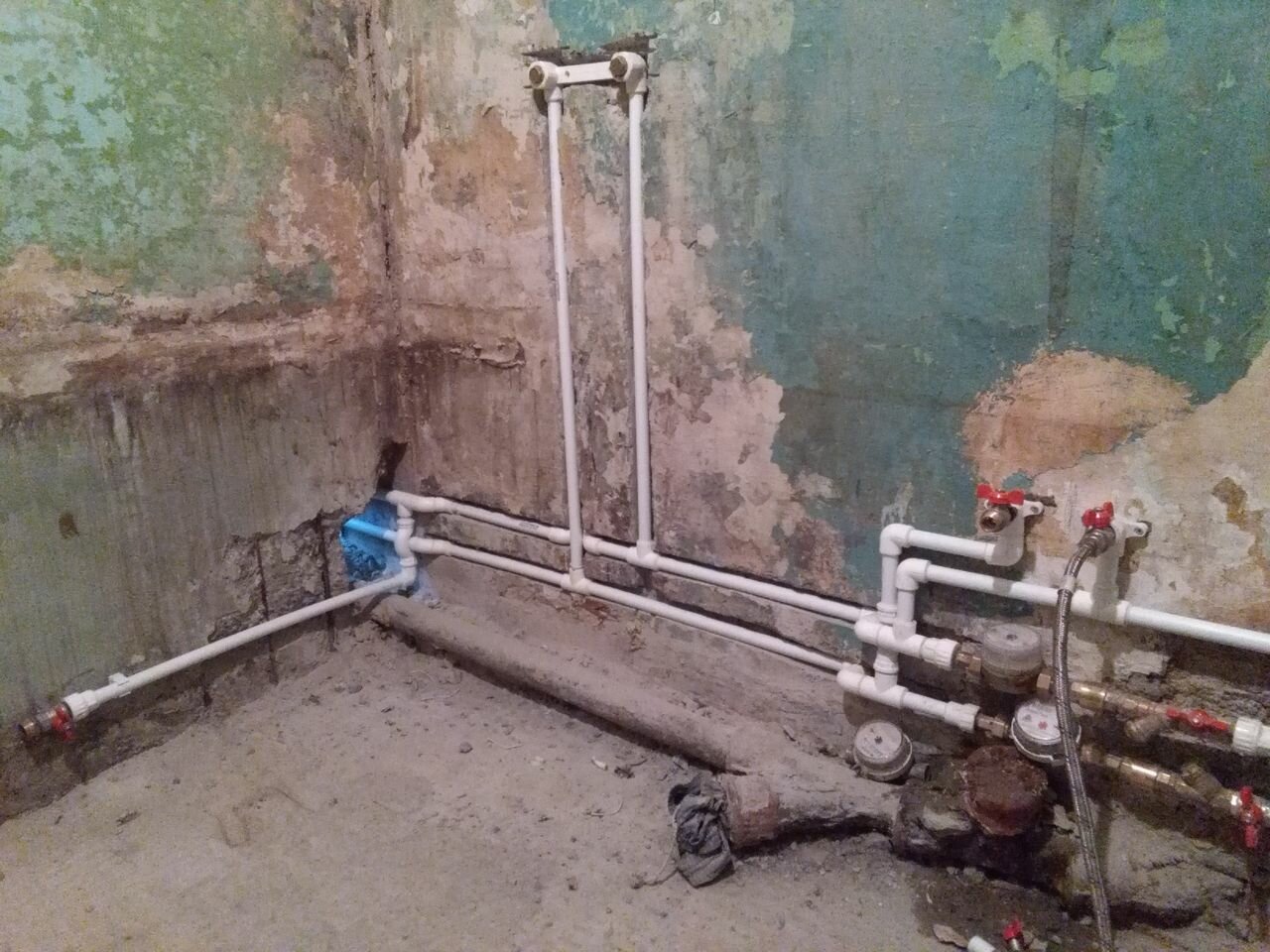

А это коллекторная схема установки

Открытого типа. Данная разводка прокладывается по стенам – при помощи кронштейнов, хомутов и других соединительных элементов. Внешний вид у такой прокладки не отличается эстетичностью, зато всякий элемент можно легко и быстро поменять без ущерба целостности сети. Кроме того, любая поломка (течь, ржавчина, пробоина) сразу видна, поэтому ликвидируется своевременно – без риска затопить соседей.
Скрытый тип разводки. Такая прокладка набирает обороты популярности, поскольку фактически не видна человеческому глазу. В стенах, стяжке пола делаются углубления, в которые и помещают трубы. Выглядит все очень красиво, но ремонтировать такую сеть либо менять ее фрагменты сложнее. Кроме того, не исключено, что после вмешательства придется делать ремонт заново.

Скрытый тип прокладки – не видно ни одной трубы

Монтаж водопровода в квартире своими руками

Дальше, если вы планируете прятать водопроводные трубы в стену, нужно позаботиться о штробах. Их глубина должна быть такой, чтобы в них поместились сами трубы, продетые в утеплитель, и канализационная труба.

Прокладка труб водопровода

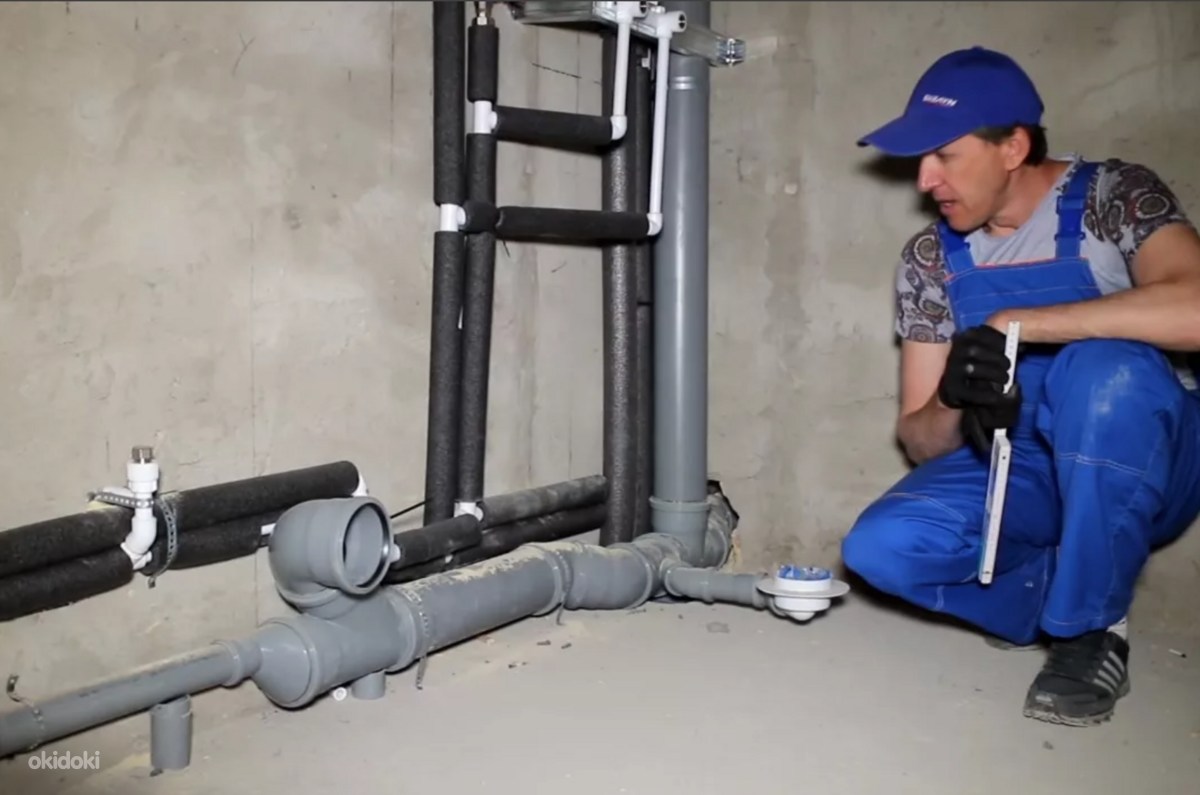

Теперь об утеплителе – это не просто прихоть, а так сказать, производственная необходимость. Слышали когда-нибудь о коэффициенте линейного расширения? Попросту говоря, любая труба и, в частности, полипропилен, при нагревании расширяется и удлиняется. Причем степень этого расширения такова, что последствия могут быть весьма неприятными – расширяющаяся полипропиленовая труба в состоянии даже сорвать кафель со стен. Брезговать утеплителем или, как его еще называют, мерилоном не стоит.

Чтобы было более понятно, для начала в местах установки и подключения сантехнических приборов стоит установить оконечные переходники – так называемое колено МРВ. Они крепятся в заранее подготовленной штробе через специальные ушки при помощи дюбелей. Именно к ним и будут впоследствии подсоединены водопроводные трубы.

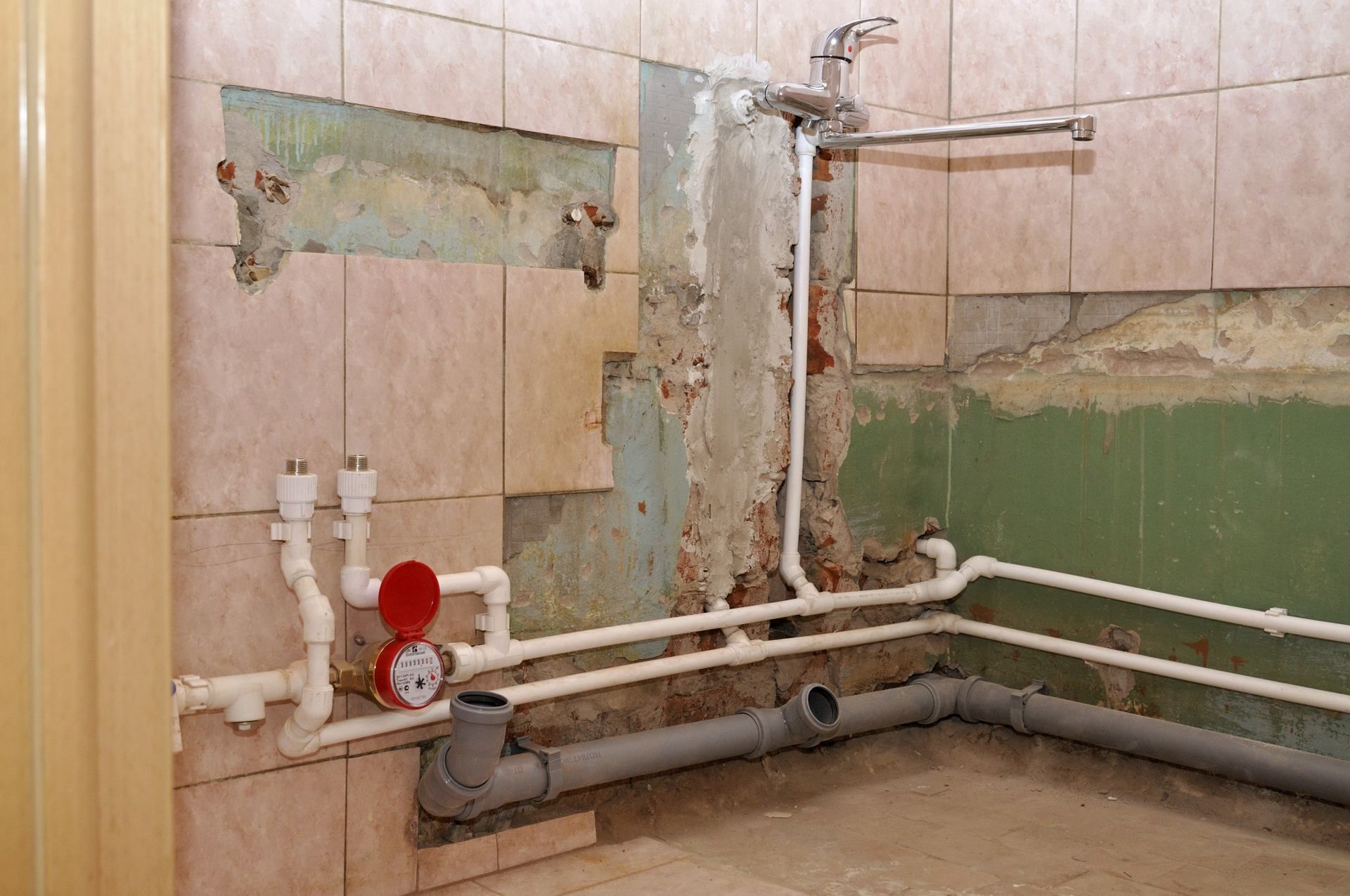

Замена квартирного водопровода своими руками

Стоит усвоить одно правило – подключение холодной воды всегда находится справа – именно этим сейчас и нужно заняться. В выходное отверстие системы фильтрации подпаиваем полипропиленовую трубу и в подготовленных штробах прокладываем магистраль. В местах подключения приборов нужно не забыть впаять тройники – от этих тройников будут подключены установленные на стенах колено МРВ. Спаяли? Теперь на все трубы надеваем мерилон. Точно так же поступаем и с горячим водопроводом.

Монтаж водопровода в квартире своими руками

Помещенные в штробу трубы для водопровода необходимо заделать цементным раствором или клеем для кафеля

Особое внимание в этот момент нужно уделить выходным отверстиям для подключения – они должны располагаться в уровне и в одной плоскости с укладываемым впоследствии кафелем. Если этот момент пропустить, то последующую установку всевозможных смесителей и кранов качественно выполнить будет практически невозможно

Все будет перекошено и конечный результат назвать иначе, как отвратительным, будет невозможно.

Вот и весь процесс установки водопровода в квартире своими руками. Не слишком сложный процесс для опытного специалиста, но новичку может быть не под силу, поэтому лучше перестраховаться и доверить замену квартирного водопровода знающему мастеру.

Глянцевый потолок: какой лучше для дома

Клей для плитки: советы по правильному выбору

Арки из гипсокартона: особенности изготовления и материалы для отделки

Жидкие обои

Вытяжка для ванной комнаты: особенность конструкции и принцип работы устройства

Как менять

Итак, мы остановились на армированном полипропилене. Замена труб в квартире своими руками этап за этапом выглядит так:

Демонтаж старого водопровода

Отключаем и сбрасываем стояки водоснабжения;
Разбираем по резьбам или, что проще, режем турбинкой старый водопровод от вентилей и далее;
Аккуратно, без больших усилий и перекосов, откручиваем вентиля.

В этом случае не понадобится выдалбливать кусок стены, чтобы открутить вентиль.

Будьте готовы при необходимости отжечь резьбу газовым баллончиком с насадкой или паяльной лампой; вентиль, когда станете откручивать головку, обязательно придержите вторым газовым ключом.

Иначе есть риск обломить резьбу на стальной трубе, идущей от стояка.

Прочистка старой трубы

Участок трубы до вентиля почти всегда полностью или частично забит шлаком и песком. На холодной воде коррозия и отложение солей превращает мусор в твердые наросты внутри трубы.

Судя по отсутствию отложений сверху — оцинковка. Однако, как видите, и ее нужно прочистить

Прочистка трубы перед монтажом вентилей — операция обязательная. Для этого можно воспользоваться тонкой стальной стрункой (на такие во времена юности Иосифа Кобзона вешали портьеры) или, если стояк близко, обычной отверткой.

Если придется орудовать струной — сделайте на одной ее стороне ручку вроде той, что на колодезном вороте, а на второй — крючок размером со спичечную головку. Прочищать проблемные участки придется, сопровождая подачу струны вращением ручки.

Вентиля и фильтры

Новый вентиль садится на старую резьбу с подмоткой из сантехнического льна, пропитанного краской.

Не забудьте подстелить полиэтилен или сложенную газету. Хоть одна капля, да упадет на пол.

Следующим устанавливаем фильтр, затем фитинг-переходник с резьбы на полипропилен.

Фильтр желательно поставить так, чтобы бочонок-отстойник был направлен вниз. Иначе шлак и окалина будут собираться где угодно, но не в нем.

Здесь на горячей воде фильтр поставили вверх отстойником, что неправильно

Из вентилей лучше остановиться на современных шаровых, перекрывающих воду поворотом рукоятки или флажка на 90 градусов.

Монтаж полипропилена

Подбираем насадку для паяльника, соответствующую диаметру трубы и фитингов. Кстати, для домашнего водопровода оптимален диаметр 20 мм, являющийся заодно и самым дешевым.
Снимаем с трубы наружную фаску.
Армированную трубу с алюминиевой фольгой обязательно зачищаем: даже если слой алюминия вклеен между слоями полипропилена, при контакте алюминия с водой труба может начать расслаиваться уже через небольшое время. Виной электрохимические процессы в алюминии в присутствии электролита и малых токов.
Вставляем одну сторону насадки в фитинг, второй надеваем на трубу.
Даем пластику оплавиться.
Вставляем трубу в фитинг и держим несколько секунд.

Ничего сложного. Переходим к следующему соединению

И в самом деле несложно, верно? Не забудьте: включаем, открывая вентиля лишь частично, после чего внимательно осматриваем водопровод, все резьбы и соединения со смесителями на предмет протечек.

Способы установки водопроводных труб

Способы и методы замены труб водопровода условно можно разделить на три типа:

способ холодной сварки;
пресс-фитинг;
горячая сварка труб.

Холодная сварка означает склеивание труб при помощи специального клеевого состава. Для этой процедуры необходимо нарезать куски труб определенной длины. Затем торцы следует тщательно зачистить от шероховатостей и заусенцев и обезжирить при помощи растворителя. Концы труб нужно намазать клеем и с определенным усилием их соединить.

Если торцы труб плохо обработаны и зачищены, то соединение придется переделывать. Однако, замена труб отопления в квартире таким способом происходит очень редко, так как надежность соединения не достаточно эффективная.

Соединение пластиковых труб методом пресс фитинга происходит за счет специального обжимного устройства, внутри которого расположена особая пластмассовая вставка. Трубу необходимо ровно обрезать и надеть на пресс фитинг.

Торец следует заранее расширить калибровочной разверткой или другим подручным средством.

После этого специальными клещами осуществляется соединение трубы с обжимной гильзой. Если производится соединение водопроводной трубы со смесителем, то все стыки нужно тщательно проверить на надежность и, при необходимости, провести дополнительную герметизацию.

Замена металлических труб на пластиковые изделия лучше всего производится с помощью сварки пластиковых труб. При помощи сварочного агрегата концы пластиковых труб нагреваются, и в результате их оплавления получается надежное крепкое соединение.

Несмотря на то, что данный метод является одним из самых сложных, он в последнее время получил большое распространение в быту.

Для соединения металлической трубы и пластиковой предусмотрены специальные переходники (фитинги), которые обеспечивают прочное соединение.

Ремонт труб в квартире этим способом может проводить даже человек, не обладающий серьезными навыками. Следует немного потренироваться до тех пор, пока соединение не получится ровным и надежным. Только после этого следует переходить к основным работам.

Важно помнить, что замена пластиковых и металлопластиковых труб должна осуществляться при помощи специального устройства – трубогиба, который позволяет изготовить изгибы и поворотные элементы без повреждений материала. Трубогиб ручной

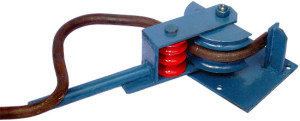

Трубогиб ручной

Начинающим мастерам по ремонту коммуникаций в квартире или частном доме можно посоветовать использовать металлопластиковые трубы, так как их соединение является одной из самых простых процедур.

Многие задаются вопросом, как правильно соединять металлопластиковые трубы?

Для этого нужно выполнить следующие виды работ:

необходимо нарезать куски труб нужной длины;
торцы труб должны быть ровными;
на конце металлопластиковой трубы необходимо сделать небольшое расширение куском дерева для того, чтобы она легко вставилась в муфту;
трубу следует вставить в специальную муфту и гаечным ключом закрутить все соединение.

При этом слишком большое усилие прикладывать не нужно. В результате получается очень долговечное и прочное соединение.

Для крепления металлопластиковых труб к стене есть специальные клипсы, которые обеспечивают удобное и надежное размещение водопроводных труб. Также такие трубы можно заделать в стены или пол.

Перед заменой труб водоснабжения в квартире рекомендуется составить подробный план, в котором необходимо указать не только все размеры труб, но и все повороты, соединения и изгибы. Также следует отметить места подключения к сантехническим устройствам. Такой план позволит правильно рассчитать расход материалов и финансовых средств.

Способы монтажа водопроводной системы

В условиях ограниченной площади, где в ванной возникают трудности при размещении бытовой техники, более предпочтительным считается монтаж водоснабжения закрытым способом. В данном случае предварительно проводится штробление стен, куда позднее укладываются трубы. Такой подход позволяет скрыть наличие труб в помещении, они располагаются под финишным покрытием. Трубы из меди, металлопластика, ПВХ с прессованными переходами следует монтировать внутри стен.

Преимущества монтажа скрытым способом:

сохранение полезного пространства, возможность размещения сантехники непосредственно к стенам;
сохранение эстетичного внешнего вида — достигается за счет сокрытия водопровода под настенным покрытием;
сохранение целостности пластиковых труб при пожаре.

Недостатки метода:

отсутствие возможности использования стали;
высокая стоимость;
сложность монтажа при применении неразъемных соединений;
необходимость проведения ремонта после устранение каждой неисправности водопроводной системы;
риск повреждения водопровода при сверлении стеновой поверхности;
отсутствие возможности проверки, устранения протечки водопроводной системы.

Установка трубопровода в штробах имеет большое количество недостатков. В основном они связаны с необходимостью больших затрат при ремонте стен. Процедура устранения утечки замена трубопровода требует значительных вложений.

Преимущества монтажа разводки открытым способом:

возможность использования труб из разных материалов;
возможность быстрого выявления протечки;
простота монтажа, экономия времени за счет отсутствия необходимости в штроблении стен;
простота ремонта;
возможность присоединения дополнительной линии без необходимости штробления и проведения ремонта.

Недостатки метода:

ограничение полезной площади;
риск повреждения водопровода при возникновении пожара.

Частые ошибки

Большинство ошибок возникают на стадии проектирования. Избежать их поможет заказ проекта у специализированных проектировщиков. Все трубы не должны проходить через единственное отверстие.
Важную роль играет также соблюдение чистоты. Разводка водопровода в квартире сопровождается образованием грязи, которая летит во все стороны. Открытые концы труб рекомендуется закрывать заглушками, что поможет предотвратить попадание мусора в трубу. Соблюдение правил позволяет избежать необходимости промывки собранного участка. При сильных засорах проводится демонтаж готового трубопровода.

Сваривание пластиковых труб также может превратиться в проблему при наличии мельчайших частичек грязи на соединяемых трубах. Даже небольшое количество воды на участке пайки может привести к значительному снижению качества соединения.

Проблемы могут также возникать при дефиците запорной арматуры. Краны следует монтировать на каждом стояке, перед всеми приборами, куда подается вода. Канализационная и водопроводная трубы следует монтировать на расстоянии друг от друга. При прокладке водопроводных труб под полом следует провести их утепление, это поможет снизить теплопотери.

При проведении монтажа водопроводной системы должны соблюдаться все стандарты, правила и требования.

Способы обеспечения частного дома водой

Перед монтажом систем водоснабжения и отопления нужно изучить существующее положение с централизованным водопроводом. Если он есть, то производится стандартное подключение и никаких проблем не возникает. Но чаще всего, особенно в дачных поселках, проблему добычи воды приходится решать самостоятельно. Для этих целей могут использоваться:

Схема добычи воды в частном доме

Индивидуальный колодец. К сожалению, производительность такого источника сложно назвать высокой. Кроме того, в жару он и вовсе может пересохнуть. Разрешений на выкапывание колодца не нужно, но вода в нем часто бывает загрязненной и плохо поддается очистке.
Если грунтовые воды расположены на глубине до 20 метров, то потребуется бурение песчаной скважины. Лицензия на такие работы не нужна. Производительность подобной скважины не будет превышать 500 литров в час, что может быть недостаточно для большого строения. Здесь описано как пробурить самому.
Занимаясь монтажом водопровода на даче, очень часто прибегают к такому способу, как бурение артезианской скважины. Она способна обеспечить высокую производительность, поскольку ее глубина составляет от 20 до 250 метров. Но для того, чтобы выполнить такие работы, потребуется право пользование недрами. Все плюсы и минусы артезианской скважины.

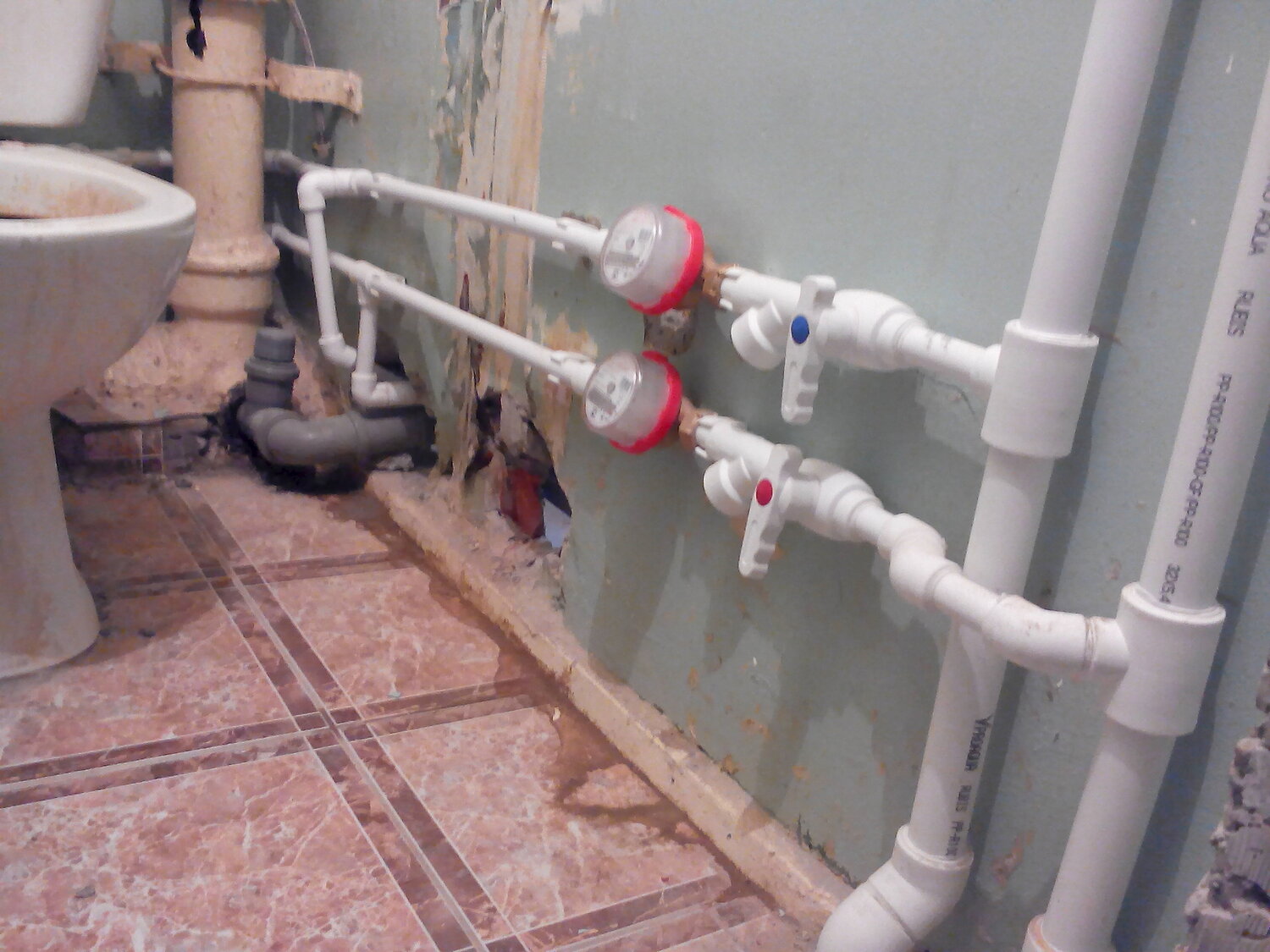

Установка приборов учета

Как правило, монтировать водопровод в квартире своими руками нужно начинать от стояков, а точнее от установленных на них отсекающих кранов. Именно после этих кранов и устанавливаются счетчики воды.

Здесь все довольно несложно. Вооружаемся разводными и шведскими ключами, паклей и заранее купленными счетчиками, фильтрами и обратными клапанами. На каждом из этих приборов имеются указатели направления их установки – обязательно соблюдайте это направление, стрелка должна располагаться по ходу движения воды.

Последовательность сборки тоже несложно запомнить: отсекающий кран, потом фильтр, потом счетчик и обратный клапан. В конце всей этой наборки напаковывается резьбовой переход с металлических изделий на полипропилен – величается он не иначе как МРН (муфта резьбовая наружная). То же самое необходимо проделать и со стояком горячей воды.

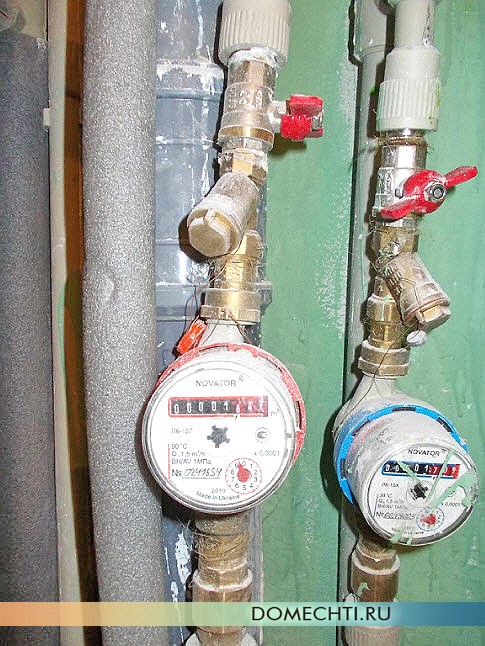

Установка счетчиков горячей и холодной воды

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб с помощью сварки (пайки)

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
В труднодоступных местах трубы монтируются отдельным этапом.

Как правильно поменять канализационный стояк

Работы по замене стояка производят последовательно с соблюдением определенных правил. Инструкция к замене выглядит так:

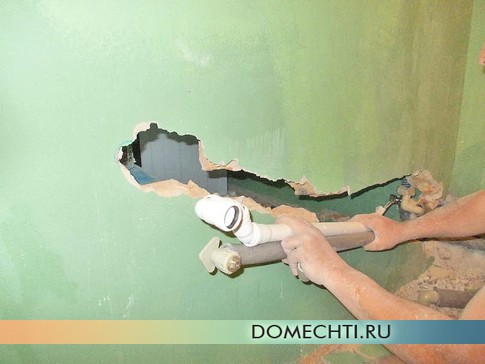

Сантехнический стояк

Соседи с верхних этажей предупреждаются о ремонте, их нужно попросить, чтобы часа 3-4 никто не пользовался водой и санузлом;
Предварительно подготовленная труба еще раз примеряется на место;
Старый стояк срезается с помощью болгарки, места срезов зачищаются;
На место устанавливается новый стояк, который крепится с помощью особых хомутов-креплений.

Для большей герметичности и надежности места стыков обрабатывают силиконовым герметиком. От общего стояка выполняют разводку канализации на кухню и в ванную комнату. Это сделать не трудно, так как существует большое количество различных переходников и соединений из пластика.

Проведение внешней канализации

В любом жилом доме должна быть оборудована канализация для утилизации отработанной воды. Есть три варианта, как это сделать:

подключение к централизованной системе канализации;
установка автономного септика;
монтаж очистной станции.

Не везде есть возможность подключиться к централизованной системе канализации, да и для этого нужно пройти сложную процедуру оформления документов. Ввиду этого, многие даже при наличии такой возможности используют автономную канализацию.

Важно выбрать правильную локализацию домашней очистной станции, чтобы она не загрязняла источники воды. Считается, что до ближайшего колодца от канализации должно быть 20 метров, а то и 50

Конструкция водопровода из пластиковых труб

Пластиковый водопровод имеет достаточно сложную конструкцию, состоящую из труб и фитингов для их соединения. В готовом виде система представляет собой разветвленную трассу от источника воды до мест пользования. При ее сборке необходимо учитывать свойства всех элементов и правила их крепления.

В домашних водопроводных системах используются трубы из поливинилхлорида, полипропилена, полиэтилена, металлопластика. Материалы имеют различный химический состав, поэтому их свойства и область применения отличаются. Выбор заготовок зависит от многих факторов, в частности, рабочего давления жидкости и температуры, диаметра и т.д. Также необходимо учитывать условия эксплуатации и окружающую обстановку, от которых зависит способ соединения отрезов.

Варианты стыковки труб различных типов приведены в таблице:

Материал трубы	Способ соединения	Характеристика соединение
Полипропилен	Термическая сварка	Неразъемное
Полиэтилен	Термическая сварка; с помощью обжимных фитингов	Неразъемное
Сшитый полиэтилен	Термическая сварка	Неразъемное
Поливинилхлорид	Термическая сварка	Неразъемное
Поливинилхлорид (труба с раструбом)	Склеивание	Неразъемное
Металлопластиковые трубы	Компрессионный фитинг; пресс-фитинг	Разъемное; неразъемное

Фитингами называют детали для соединения труб, а также запорную арматуру (шаровые краны различных модификаций). С их помощью можно получить конструкцию любой конфигурации.

Фитинги делятся на монополимерные и комбинированные. С помощью монолитных деталей собирают только пластиковые трассы. Они должны быть из того же материала, что и трубы. Комбинированные детали применяются для стыковки пластиковых и металлических изделий в любом сочетании.

Количество фитингов будет меньше, если трубы сделаны из гибкого материала, например, полиэтилена или маталлопластика. Существуют модификации переходников: есть образцы, в которых металлическая втулка впаяна в пластиковую оболочку, в других случаях металлическая и пластиковая части фиксируются разборным соединением.

Внимание! Стоят фитинги недорого, поэтому покупайте их с запасом.

Наиболее используемые типы фитингов приведены ниже:

«Бочонки». Это простейший тип соединителей, выполненный в виде цилиндра, у которого внутренний диаметр соответствует наружному диаметру труб.
Переходники. Изделия применяются для стыковки заготовок разных диаметров. Они напоминают «бочонки», но диаметр противоположных отверстий разный.
Уголки. Такие детали согнуты под углом 45-90 градусов. Используются для изменения направления трассы. Незаменимы при работе с жесткими трубами (например, полипропиленовыми). Часто к ним крепятся смесители.
Крестовины и тройники. Применяются для подсоединения одновременно трех или четырех труб. Они выпускаются в различных модификациях, позволяющих стыковать изделия из разных материалов и диаметров.

Обводы — это отрезки труб, согнутые особым образом. С их помощью можно легко обойти небольшое препятствие.

Клипсы или хомуты применяются для фиксации заготовок к стенам. Их количество зависит от жесткости конструкции: чем она гибче, тем чаще они ставятся. Труба для холодной воды фиксируется хомутами через 1500-2000 мм. Для горячей — чаще из-за большого линейного расширения изделий.

Полипропиленовые трубы

Эти трубы набирают популярность в сегменте внутридомового водопровода, отопления и канализации. Причина растущей популярности в качестве соединений такого водопровода при установке полипропиленовых труб.

Для соединения ПП труб используется специальный паяльник, который разогревает трубу и фитинг равномерно до температуры 260 градусов и затем изделия просто соединяются.

Происходит диффузионное сваривание, т.е. проникновение частиц одной части изделия в другую (диффузия).

Зачастую, замена труб отопления в квартире выполняется именно с применением полипропиленовых труб.

Они выпускаются в широком видовом диапазоне, который разделяет трубу по температурному назначению.

Перечислим виды полипропиленовой трубы и их назначение:

PN-10. Самая простая полипропиленовая труба. Используется только для холодного водоснабжения.

Тонкостенная труба PN-10

PN-20. Универсальная труба. Может использоваться как для холодного, так и для горячего водоснабжения.

Универсальная труба PN-20

Это очень много, поэтому во избежание разрывов трубы для отопления и горячего водоснабжения используйте специальную армированную трубу.

PN-25. Армированная труба, используемая для любого водоснабжения и отопления.

Армировка бывает трех типов:

Внешняя армировка фольгой. Такую трубу нужно очистить от фольги на глубину пайки, иначе соединения не получится.

Труба с внешней армировкой

Внутренняя армировка стекловолокном.

Труба, армированная стекловолокном

Внутренняя армировка фольгой.

Труба с внутренней армировкой фольгой

Такой вариант трубы еще может иметь вместо внутреннего слоя ПП слой из полиэтилена, что несколько улучшает температурные характеристики трубы в целом.

Замена труб водоснабжения в квартире с помощью труб из полипропилена также имеет свои положительные и отрицательные стороны.

Очень надежное соединение. При правильном выборе типа трубы водопровод в целом практически не деформируется в результате изменения температуры. Место соединения не дает течи.
Полипропилен легко режется с помощью специальных ножниц, как в примере металлопластиковой трубы, легко обрабатываются края.
После небольшой практики процесс пайки труб не вызывает сложностей, эта работа доступна практически каждому.

Некоторая громоздкость труб, поскольку они имеют довольно большую толщину стенок.
Жесткость трубы, размеры нужно тщательно подгонять.
Если разогретый паяльником участок трубы и фитинга сразу не соединить, потом повторно разогревать будет уже нельзя по причине структурных изменений материала. Только брать новый кусок трубы и новый фитинг.

Совет: в случае монтажа полипропиленового водопровода, замена водопроводных труб не вызовет у Вас значительных трудностей. Вам придется приобрести помимо трубы и фитинга еще и некоторый инструмент, который всегда пригодится, а вот специальный паяльник приобретать не рекомендуем. Вещь довольно дорогостоящая и может быть использована только в пайке полипропиленовых труб. Хотя, если Вы планируете заниматься монтажом на постоянной основе, тогда другое дело.

Для монтажа отопления из полипропиленовых труб отопления берите только армированную трубу, причем армировка стекловолокном предпочтительнее. Такая труба практически не «играет» от температурных перепадов.

Также из полипропилена производят канализационную трубу. Она смотрится очень эстетично, правда монтаж канализационных труб из полипропилена рекомендуется только для внутренней канализационной системы.

Если Вы, прочитав данную статью, все же не решились выполнять работы по замене трубопровода сами, тогда, по крайней мере, Вы уже сможете качественно проконтролировать выполнение этих работ строителями. Что же, пишите заявление на замену труб в монтажную организацию, согласовывайте с рабочими комплектность, составляйте план и приступайте к ремонту. Все получится.

Алгоритм выполнения работ

Технология монтажа водопровода включает такие строительные операции:

Демонтаж старого трубопровода. Работа выполняется при помощи болгарки, во время резки нужно соблюдать правила безопасности, во избежание травм. Глаза обязательно должны быть защищены рабочими очками;
Нанесение подробной схемы нового водопровода на бумагу. При разметке требуется абсолютно точно указать количество и место расположения всех водозаборных точек;
Далее трубы замеряются и нарезаются на куски нужного размера;
Затем начинают спайку конструкции, причем сбор осуществляют от стояка или коллектора, если таковой имеется, к конечным водозаборным точкам;
Трубы надежно крепят к стене и проверяют устройство на предмет протечек.
