Итальянские газовые котлы отопления двухконтурные беретта

Как промыть теплообменник

Котлы Beretta оснащены либо раздельными, либо битермическими (совмещенными) теплообменниками. В первом случае промывка дает больший эффект, второй тип теплообменников плохо поддается промывке из-за особенностей конструкции.

Существует два способа промывки:

• Механический. Требует отсоединения теплообменника от котла. Результаты такой промывки не отличаются особым успехом, поскольку очистить внутренние поверхности механическим способом крайне сложно.
• Химический. Не требует демонтажа теплообменника, но производится с помощью специального устройства. Обладает достаточно высокой эффективностью, способен устранить накипь и продлить срок службы узла.

Для промывки используются специальные реагенты, растворяющие накипь и выводящие ее из внутренней полости трубок теплообменника. Процедуру следует производить каждые 2-3 года, в зависимости от качества воды. Для выполнения работ надо приглашать специалиста из сервисного центра.

Инструкция по эксплуатации

Перед процессом монтажа необходимо собрать техническую документацию: согласование о поставке топлива для застройщика и проект монтажа. Технические условия согласуются с работником газовой службы.

После личной проверки объекта на правильность подведения газа специалист делает заключение, что соблюдены все правила безопасности. На этом основании можно будет приоткрыть запорную арматуру, которая подключена к котлу. Отопительная система прессуется до давления 1,8 бар.

Отопительное напольное оборудование устанавливается на поверхность пола от стены на 10 см, которая выполняется из негорючих материалов. В противном случае возникает необходимость в специальном защитном материале. Только при соблюдении перечисленных правил газовая служба даст разрешение на установку котла и подключение его к магистральному трубопроводу.

Котлы Beretta присоединяются исключительно к металлическим трубопроводам. Гибкие рукава допустимы только для подсоединения дополнительных потребителей.

Котлы Beretta настенного типа монтируются в специальных помещениях, отвечающих всем требованиям безопасности. В частных коттеджах котельная может устанавливаться на любом этаже, кроме жилых комнат, санузлов и ванных. В зависимости от теплопроизводительности нагревательного устройства и вместимости бойлеров зависит площадь котельного помещения.

В том случае, если котле оснащен закрытой камерой сгорания, площадь котельной может быть любой, не контролируется также наличие оконных проемов. Однако нужно позаботиться о притоке и отводе кислорода в необходимых количествах.

Котельное помещение нужно оснастить газоанализатором, который позволит заметить возможные утечки газа. Газоанализатор должен иметь электрический клапан для возможности прекращения подачи газа. В многоквартирных домах монтаж отопительного устройства в подвальном помещении категорически запрещен.

Газовые котлы Beretta достаточно просты при эксплуатации. Изучив инструкцию производителя можно понять, как подключить оборудование. После установки котла должен быть настроен температурный режим теплового носителя.

После окончания холодного сезона котлы с двумя контурами необходимо переключать на летний режим, при этом функционирует лишь система горячего водоснабжения.

Преимущества газовых колонок Beretta

К преимуществам газовых колонок итальянского производства Beretta относят:

• адаптированность под российские эксплуатационные условия;
• высокое качество;
• экономный расход топлива;
• безопасность;
• компактные размеры;
• тихая работа.

Минусы такие:

• дороговизна запчастей;
• малое количество сервисных центров, где можно провести сервисное обслуживание.

Газовые колонки Beretta защищены четкой системой безопасности. Если горелка потухнет, датчик пламени подаст сигнал на центр управления, который передает команду предохранительному клапану перекрыть поступление газа. В случае прекращения вывода дыма и образования высокой концентрации угарных газов срабатывает сенсор наличия тяги, и работа колонки прекращается. Чтобы температура в теплообменнике не превышала максимальный показатель, имеется контролирующий процесс нагрева температурный датчик.

Все модели устройства Beretta соответствуют европейским и российским стандартам качества.

…

Виды газовых котлов

Данный производитель предлагает своим клиентам отопители следующих типов:

Настенные и напольные

Настенные модели котлов Беретта имеют мощность до 28 кВт. Такой котел обычно размещают в кухне, причем отдельное место для него не понадобится — отопитель можно повесить над разделочным столом или мойкой. Настенные котлы оснащаются только стальными теплообменниками.

Напольные котлы являются более мощными: модели серий Novella Avtonom и Novella RAI имеют производительность от 24 до 71 кВт, котлы серии Novella Maxima — от 87,4 до 290 кВт.

Приборы серии Novella Avtonom являются энергонезависимыми. Только эти модели рассчитаны на естественную циркуляцию, все остальные могут работать только с принудительной (теплоноситель перекачивается насосом).

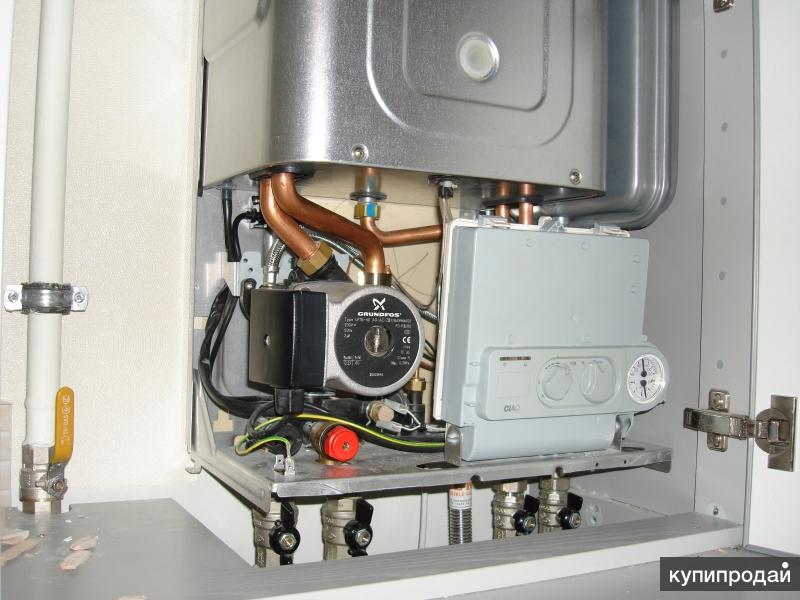

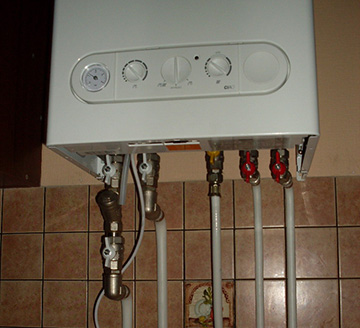

Выходы котла Beretta CITY 24 CSI

При мощности от 55 кВт газовые котлы Beretta оснащаются вытяжным колпаком, который обеспечивает полное удаление продуктов горения даже при ослабленной тяге.

Теплообменники в напольных моделях — чугунные, отличающиеся особой долговечностью (срок службы составляет 25 лет против 10 – 15 лет для стальных). Чугун используется особый, более пластичный, чем обычный. Поэтому котлы могут эксплуатироваться в низкотемпературном режиме.

С открытой и закрытой камерой сгорания

У первых в маркировке присутствует комбинация букв «CSI», у вторых — «CAI».

Котлы с открытой камерой кислород потребляют из помещения, а продукты горения удаляются посредством естественной тяги.

Горелки применяются атмосферные (воздух для приготовления газо-воздушной смеси засасывается за счет падения давления в движущемся газовом потоке).

Котлы с закрытой камерой снабжены вентилятором, который обеспечивает приток кислорода с улицы и отвод продуктов горения.

Таким образом, топка котла не имеет сообщения с помещением — такое решение является более безопасным, но требует обязательного наличия электроснабжения.

Дымоход можно использовать меньшего сечения и не такой высокий (можно просто вывести через стену на улицу).

Обычно в этом качестве используется коаксиальная труба — по наружной части в топку подается свежий воздух. Горелки используются наддувные (воздух для приготовления смеси нагнетается вентилятором).

Одно- и двухконтурными

Первые работают только на систему отопления, вторые — еще и обеспечивают горячее водоснабжение (ГВС) в проточном или накопительном (имеется бойлер) режиме.

При активации вторичного контура (нагрев воды для ГВС) первичный от системы отопления отключается.

Обычными или конденсационными

Конденсационные котлы отбирают у дымовых газов больше тепла, так что те остывают до температуры конденсации содержащегося в них водяного пара. За счет этого КПД отопителя сильно увеличивается.

Самые распространенные причины поломок

Давайте начнем обзор поломок на примере таких простых газовых колонок, как Оазис или Нева. Это достаточно простые аппараты, поэтому с их ремонтом справится практически любой мужчина, умеющий работать с инструментами и имеющий сравнительно прямые руки. Вот краткий список возможных неисправностей и причин:

• Отсутствие тяги;
• Недостаточный напор воды;
• Недостаточное давление газа;
• Неработающая система розжига;
• Засор трубок и фильтра подачи воды;
• Засор горелки;
• Неисправность мембраны или газового блока;
• Неаккуратное подмешивание холодной воды в смесителе;
• Неисправность электроники или датчиков.

Теперь мы посмотрим, как ликвидировать поломки и причины отсутствия розжига.

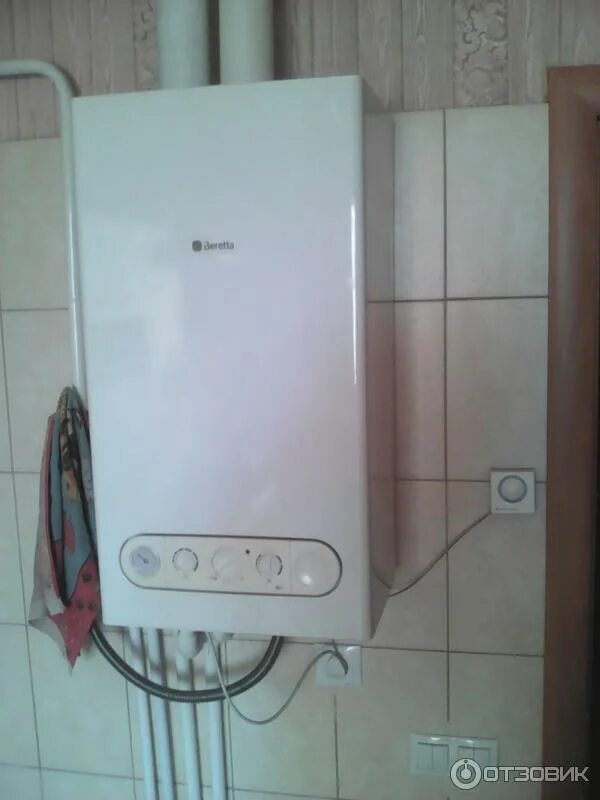

Настенные котлы Беретта

Установки в настенном исполнении могут быть одноконтурными (только отопление) и двухконтурными (отопление + подготовка горячей воды). К тому же могут быть:

• с открытой камерой сгорания (обозначается в спецификации CSI)
• закрытой (обозначение CAI).

  Строение котлов «Беретта» и расположение конструктивных элементов (нажмите для увеличения)

Всего котлов этой категории имеется 9 линеек, в каждой из которых есть несколько модификаций. Вот краткий перечень функций и опций, присущих всем моделям:

• Моделируемая многопозиционная горелка из нержавейки.
• Возможность перенастройки на сжиженный газ.
• Изменение интенсивности горения газа в зависимости от температур в помещении и на улице (при установке соответствующих датчиков).
• Циркуляционный насос с деаэратором (автоматически отводит воздух, попавший в систему).
• Гидравлический блок (датчик протока, подрывной клапан, автоматический байпас, кран слива/заполнения).
• Панель управления, на которой расположены: переключатель режимов работы котла (зима/лето), индикация состояния, манометр и регулятор температуры ГВС.
• Расширительный бачок мембранного типа.
• При необходимости можно подключить контролеры температуры наружного воздуха, комнатный термостат (задает желаемую температуру в помещении, при достижении которой отключается работа котла) или программатор.
• Электронный розжиг.
• Автоматическое тестирование системы (элементов котла, наличие пламени, газа, давления холодной воды, давление в контурах, наличие достаточной тяги, искры) и вывод результатов проверки на дисплей при обнаружении неисправностей.
• Режим установки приоритета горячей воды (при этом контролируется температура горячей воды).
• Защита от замерзания (когда температура в системе ниже +5oC включается котел, разогревая систему до 21oC).
• Рабочие температуры: в контуре отопления 40-80oC, в подогрева воды – 37-60oC.

С газовыми котлами «Беретта» совместимы дымоходы двух типов – обычные атмосферные (каминного типа) и коаксиальные.

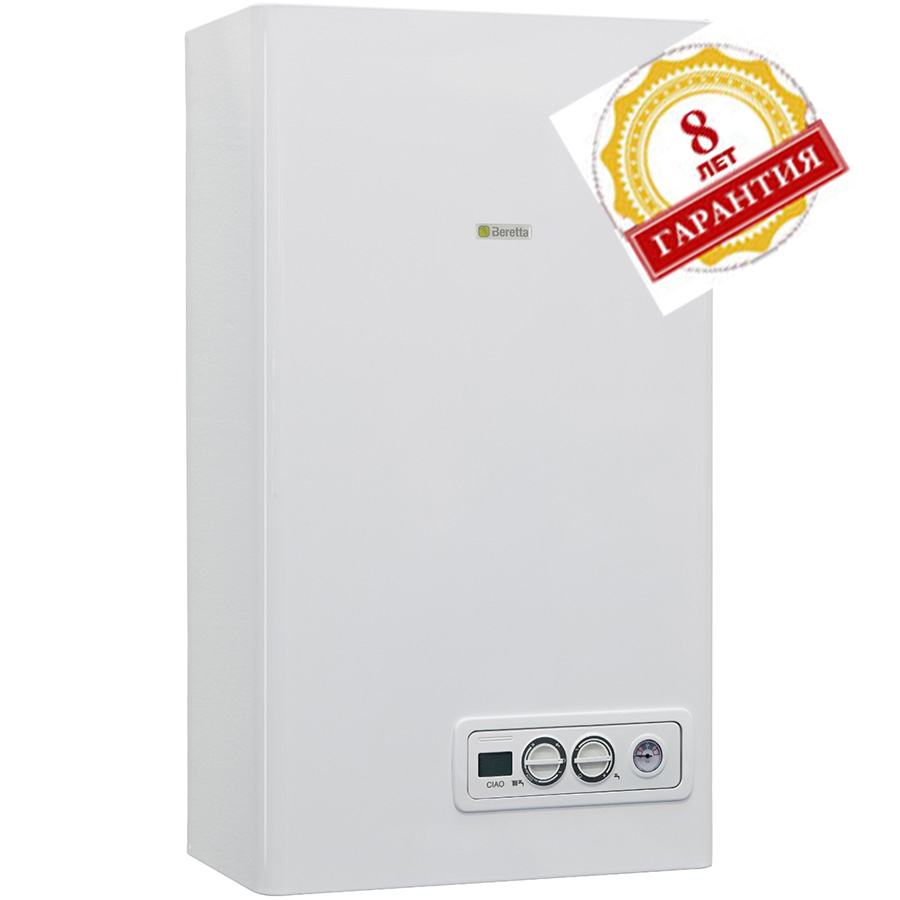

Beretta CIAO (Чао)

Эти агрегаты имеют самую низкую цену среди всех «Беретт», устанавливаются только в отопительных системах закрытого типа. В них используется коаксиальный битермический теплообменник.

В битермических теплообменниках вода для отопления и горячего водоснабжения греется в одном змеевике попеременно. Пока кран горячей воды закрыт, работает отопление. Если начинается расход горячей воды, контур отопления отключается и вода греется для бытовых нужд. Схема, как видим, неидеальная, потому такие модели не очень популярны.

Горячая вода нагревается проточным методом. Есть модели CIAO NORD, приспособленные для регионов с низкими зимними температурами (ниже -25oC). В них поступающий воздух для горелки предварительно нагревают, что способствует стабильной  работе оборудования.

Технические характеристики котлов Beretta Ciao (нажмите для увеличения)

Мощность котлов Beretta CIAO (Чао) – 24 кВт и 28 кВт (есть небольшая разница в модификациях с открытой и закрытой камерой сгорания).

Beretta City (Сити)

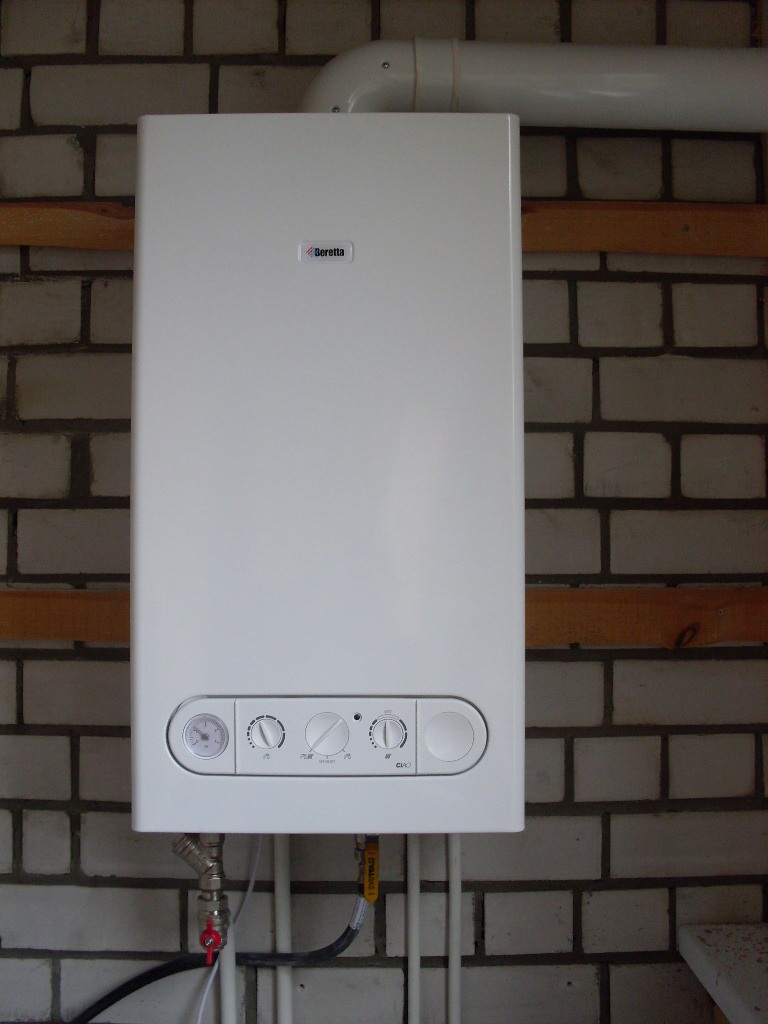

«Беретта Сити» — двухконтурный отопительный котел с проточным нагревом горячей воды. Очень похожие на предыдущую модель, но имеют два раздельных теплообменника – один для отопления, второй  для нагрева воды. Выпускается также с открытой и закрытой камерой сгорания и имеет две мощности: 24 кВт, 28 кВт.

Котелегазовый настенный «Беретта Сити»

Beretta Mynut DGT

Котел «Беретта Минут» имеет раздельные теплообменники для горячей воды (проточный тип нагрева) и отопительного контура. Установлен в котле надежный трехскоростной циркуляционный насос фирмы GRUNDFOS, который автоматически выводит воздух, попавший в систему.

Добавлен регулятор температуры ГВС и отопления,  результаты самодиагностики высвечиваются на жидкокристаллическом дисплее.  В стандартную комплектацию входят фитинги.

Beretta Boiler (Бойлер)

Газовый котел «Беретта Бойлер» имеет встроенную емкость для горячей воды из нержавейки объемом 60 л. В котле также имеется два расширительных бачка: один на 8 литров в контуре отопления, второй на 2 литра – в контуре ГВС.  Блок гидравлики котла дополнен группой контроля ГВС: подрывным клапаном на 8 Бар и краном для опорожнения бойлера.

Котел со встроенным бойлером для воды Beretta Boiler

Имеются дополнительные функции автоматики: автоматическая регулировка температуры в системе отопления (в паре с термостатом комнатной температуры), температура воды в баке фиксированная: 43oC, функция регулировки температуры отключена (для разблокировки данной опции необходимо обратиться в сервисный центр). Мощность котла – 28 кВт.

Как устроена газовая колонка

Для начала, перед ознакомлением с основами диагностики неисправностей, нелишне узнать, как газовая колонка устроена , от устройства во многом будет зависеть ремонт. Углубляться в тонкости устройства множества моделей колонок не станем, ограничимся лишь ознакомлением с общими принципами.

Централизованное горячее водоснабжение появилось по историческим меркам сравнительно недавно. Вопрос нагрева воды в домашних условиях решался различными способами, но самым распространенным у нас был накопительный твердотопливный нагреватель – так называемый титан. Топился титан углем, реже дровами или мазутом. Воду в котле нужно было разогревать заблаговременно. Так для принятия ванны приходилось затратить не менее часа времени. Разумеется, пользоваться таким прибором было весьма неудобно. Проблема быстрого нагрева воды была решена в газовых колонках.

Работа колонки сопровождается хлопками

Возможные причины следующие:

• • • Напор газа слишком сильный, горелка загорается слишком активно, из-за чего происходит срыв пламени.
    • Напор газа слишком слабый, происходит попадание воздуха внутрь горелки, что сопровождается микровзрывом.

Горелка нуждается в чистке и регулировке. В принципе, ничего сложного, но браться за эту работу своими руками не нужно, ремонт газовой колонки должен производить специалист.

Низкая температура воды

Недостаточный нагрев воды может быть связан с малой мощностью колонки. Не открывайте одновременно горячий кран в ванне, раковине и на кухне, либо купите агрегат помощнее.

Другой возможной причиной может быть засор горелки, о чем свидетельствует желтый цвет пламени. Вызывайте газовщика, специалист решит эту проблему за час.

При включении колонки ощущается запах газа

Это уже серьезно и грозит самыми печальными последствиями. Немедленно выключите колонку, отключите кран подачи газа, обеспечьте в помещении постоянную вентиляцию, вызывайте аварийную службу (104) и ждите приезда бригады.

В завершение в очередной раз хотелось бы напомнить о безопасности. Не пытайтесь разбирать, чистить и ремонтировать газовое оборудование самостоятельно. Это работа только для квалифицированных специалистов.

У вас не зажигается газовая колонка и вы хотите вызвать мастера? Уверяем вас, что со многими неисправностями и поломками можно справиться самостоятельно, не прибегая к помощи специалистов. И чем проще газовая колонка, тем проще ее отремонтировать. В данном обзоре мы не только расскажем о неисправностях, но и дадим рекомендации по их устранению – после этого вы сможете зажечь свою колонку.

Не зажигается фитиль

Если колонка зажигается, но очень плохо, то здесь может быть несколько причин. Рассмотрим каждую из них:

• Если не срабатывает пьезоэлемент, то в моделях “Астра” и Zerten могут возникать проблемы с запальником. Фитиль должен гореть всегда, а срабатывает он при открытии крана или при нажатии соответствующей кнопки. Если элемент не работает, фитиль не горит, то могли засориться жиклеры колонки. Для этого разбирают устройство, снимают металлическую защиту или кожух и жиклера. Лучше это делать тонкой проволокой. Обычно после прочистки жиклера колонка работает нормально. Это одна из причин, почему не зажигается газовая колонка «Астра» и другие похожие приборы.
• Еще один случай — это колонки-автоматы, которые долго зажигаются. Автоматическая система розжига колонки работает от батареек. Когда открывается кран, устройство срабатывает и формируется мощная искра, которая поджигает горелку колонки. Если искра отсутствует, тогда стоит попробовать выполнить замену батареек, а лучше установить аккумуляторы.
• Также может выйти из строя генератор гидродинамической системы. Генератор вращается, когда через него проходит вода. Агрегат при вращении вырабатывает ток, от которого затем формируется искра. Если именно это причина того, почему не зажигается газовая колонка, то ремонт лучше доверить профессионалам.

О компании Beretta

Выбор котла – непростая задача. На рынке отопительного оборудования представлено множество производителей, предлагающих разнообразные по своим ключевым эксплуатационным характеристикам модели

А на выбор потребителям предлагаются:

• Настенные газовые котлы;
• Настенные конденсационные котлы;
• Напольные котлы, оснащенные атмосферными горелками с бойлером и без;
• Напольные котлы с закрытой камерой сгорания с бойлером и без;
• Твердотопливные котлы

Другими словами, любой сможет подобрать подходящее отопительное оборудование, как для небольшой дачи, так и для просторного загородного коттеджа. Остановимся подробнее на наиболее популярных модельных рядах этих котлов.

Напольные котлы Beretta

Ассортимент напольных котлов Beretta представлен несколькими сериями, наибольший интерес среди которых представляют следующие:

• Beretta Novella Avtonom — для работы они не требуют подключения к энергосети, что является их главным преимуществом. Могут работать на сжиженном газе, плавный розжиг обеспечивается за счет запальной горелки с пьезорозжигом. Максимальная мощность модели котла из этой серии – 71кВт, КПД изделий (при максимальной мощности) не менее 90%.
• Beretta Fabula — имеют встроенный , максимальная мощность относительно невелика – 38 кВт. Модели этой серии также различаются по объему встроенного бака, который может составлять 80 или 120 литров. Оборудование оптимально для создания системы отопления и горячего водоснабжения. Также недавно производитель выпустил новую серию котлов Beretta Fabula E (максимальная мощность 43 кВт).

Настенные котлы Beretta

Beretta выпускает четыре серии настенного конденсационного оборудования и четыре – традиционных газовых котлов. Наиболее интересны российским потребителям конденсационные котлы следующих серий:

• Beretta CIAO. Котлы созданы для эксплуатации в жестких климатических условиях (сильные морозы). Имеют электронную плату и ЖК-дисплей, отражающий заданные параметры работы оборудования.
• Beretta CYTI. Экономичный расход топлива, компактный размер настенного котла, режим одновременного нагрева воды и отопления комнат делает котлы этой серии оптимальным выбором для горожан.

История

Рабочий процесс в цеху фабрики Беретта в Гардоне

Беретта — одна из старейших компаний в мире. Она принадлежит одной и той же семье около 500 лет. Она была основана в 1526 году, когда оружейник Бартоломео Беретта (итал. Bartolomeo Beretta) из Гардоне Вал Тромпия (итал. Gardone Val Trompia, что в Брешиа, Ломбардия, Италия) получил 296 дукатов за 185 стволов для аркебуз от венецианского арсенала. Счёт за эту сделку сохранился в архиве компании.

В 1918 году Beretta Model 1918 стал вторым пистолет-пулемётом в итальянской армии. Беретта производила винтовки и пистолеты для итальянской армии до 1943 года, когда Италия капитулировала. Однако северная часть Италии находилась под контролем Германии, которая захватила Беретту и производила оружие вплоть до капитуляции Германии в 1945 году. В это время внешняя обработка оружия была хуже, чем до или в середине войны, но действие его оставалось превосходным.

В 1938 году Япония заключила контракт с тремя итальянскими фирмами, включая Беретту, на поставку винтовок. Было произведено от 60 000 до 120 000 винтовок, которые поставлялись до 1949 года.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”)

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.
