Монтаж пвх-окон по госту, требования гост, возможные способы установки, полезные советы и видео инструкция

Сравнение окон

Пластиковые окна изготавливаются из поливинилхлорида, или ПВХ. Конструктивно оконный пакет состоит из нескольких слоев пластика, герметично закрепленных в раме.

Достоинствами пластиковых окон является невысокая стоимость и небольшой вес, который дает возможность устанавливать их практически без укрепления конструкции балконов. Служат такие окна 20-30 лет.

Металлопластиковые окна, внешне почти не отличаясь от пластиковых, имеют конструктивные особенности. Внутри рамы содержится каркас из металлического профиля.

Это придает стеклопакетам дополнительную прочность, что увеличивает срок их службы и повышает устойчивость к различного рода нагрузкам. Им не страшен сильный ветер или перепады температуры. Предполагается, что срок службы таких окон – 40-50 лет.

Однако нет в жизни идеала! Введение металла в конструкцию приводит к повышению теплопроводности. Значит, ухудшаются теплоизоляционные свойства окна.

Далее, эти окна значительно тяжелее пластиковых, вследствие чего они не подходят для установки в зданиях со слабыми стенами, да и парапет балкона, чтобы выдержать вес таких окон, требует обязательного усиления.

Последствия неправильного монтажа окон

Сквозное продувание и протекание монтажного шва. Даже при закрытых створках будет ощущаться сквозняк. Он может появится сразу или через какое-то время после установки. Если шов сделан с нарушениями, он легко разрушится под воздействием атмосферных осадков и ультрафиолетового излучения.

Герметик ненадежно закрывает пену и не защищает ее от осадков, и ультрафиолета

Конденсат и наледь на окнах, промерзание монтажного шва. Происходит это из-за высокой влажности внутри помещений и плохой герметизации монтажного шва. Вода может проникнуть и снаружи помещения, из естественных осадков, если были допущены нарушения, или даже конденсироваться из самой стены в которой расположено окно.

Большое количество конденсата на окне

Появление грибка и плесени в зоне примыкания окна и стены, возле монтажного шва. Происходит это также из-за плохой герметизации и высокой влажности. Снаружи или изнутри квартиры внутрь шва попадают частицы пыли, пыльца растений, микроорганизмы и даже насекомые. В тепле и влаге образуется идеальная среда для поддержки их жизнедеятельности, что ведет к разрушению материалов.

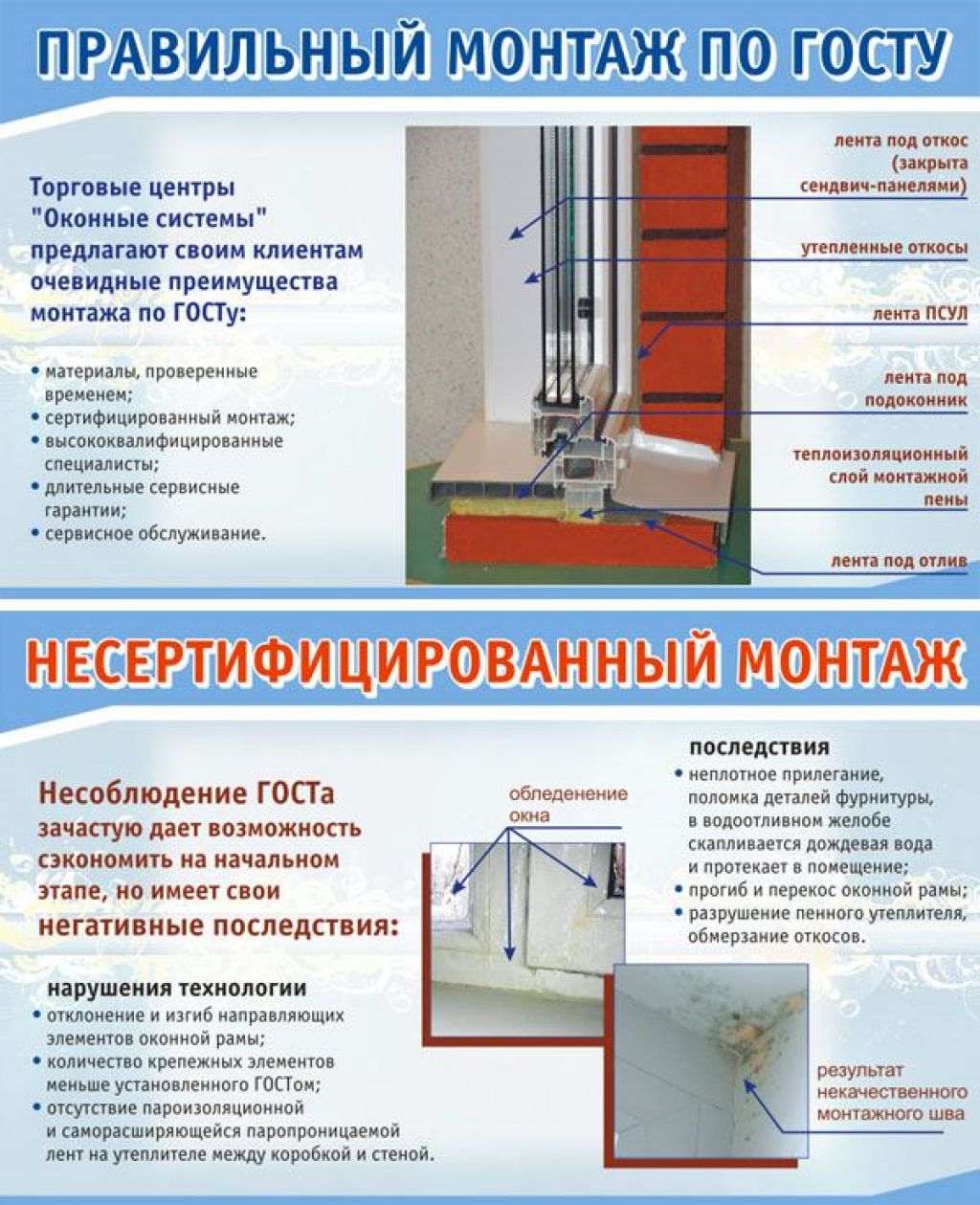

Монтаж окон по ГОСТ – в чем смысл многослойного шва?

Шов или место стыка окна и стены можно сравнить со швом на одежде – это самое узкое место, через которое проберется холодный ветер и дождь, если не предпринять никаких мер. Куртка, сшитая из влаго- и ветрозащитной ткани, но с негерметичными швами, будет пропускать дождь, и продуваться именно по швам. Для обычной одежды это не очень критично, а для спортивного или туристического обмундирования протечки по швам это катастрофа.

То же самое и с окном – его десятки лет будут поливать дожди и обдувать ветра. Поэтому через незащищенный шов внутрь, в конце концов, проникнет дождевая вода и станет проходить морозный воздух.

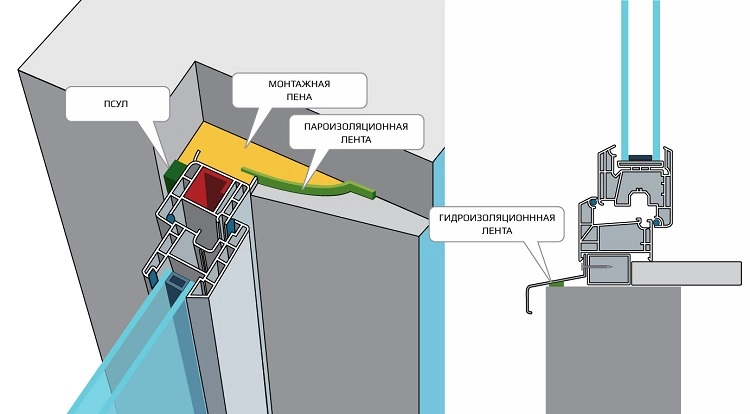

Фото: как результат – почерневшие и промерзшие откосы, наледь, дискомфорт и необходимость весьма дорогостоящего ремонта, robitex В ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия» даются рекомендации по устройству многослойного монтажного шва. Рекомендуется делать не менее трех слоев – теплоизоляционный, гидроизоляционный и пароизоляционный.

Материалы для монтажа окон должны обеспечивать:

Герметичность шва от осадков и ветра снаружи за счет гидроизоляционной и паропроницаемой защиты
Защиту шва изнутри помещения от парообразной влаги с помощью паронепроницаемых материалов
Высокую тепло- и звукоизоляцию стыка окна и стены – это возможно только в случае, если центральный слой утеплителя будет оставаться сухим на протяжении всего срока эксплуатации, т.е. не меньше 20 лет.

Простой монтаж, как правило, ограничивается только одним теплоизоляционным слоем из пенополиуретановой пены.

Монтаж окна по ГОСТу своими руками

При монтаже без четверти увеличиваются теплопотери

Оконная рама из пластика и торец бетонной или деревянной стены имеют разные коэффициенты расширения, поэтому материал монтажного шва подбирают так, чтобы при усадке или деформации не появлялись трещины и мостики холода.

Эта проблема однослойных стен, например, из керамзитобетона или сплошного кирпича. В этом случае слабым участком служит стена около рамы из-за большой проводимости тепла. Места подвержены выпадению конденсата и образованию плесени. Если торцы без четверти, теплопотери увеличиваются. ГОСТ рекомендует устанавливать коробки толщиной не меньше 13 см, если используется метод без четвертей.

Порядок монтажа по нормативам ГОСТ (со снятием стеклопакета):

подбирают крепежные анкеры с учетом прочности стен;
снимают подвижные створки, с глухих частей окна вынимают стеклопакеты;
в стенах с четвертью перед установкой крепят ленту ПСУЛ;
раму выставляют по горизонтальному и вертикальному уровню;
профиль рамы сверят насквозь и крепят к торцу проема металлическим анкером;
устанавливают распорные клинья, запенивают промежутки;
навешивают створки и ставят глухие стеклопакеты;
обрезают пену после застывания.

Анкерные болты должны быть не менее 5 — 7 см длиной

Анкера по нормативам ставят через 50 – 70 см, в бетон анкер заглубляют на 4 см, камень и легкий бетон сверлят на 6 см. Фиксацию начинают с низа рамы. Анкера сразу не затягивают, а проверяют правильность установки блока, после этого дожимают крепежи до упора. Если при этом возникает перекос, отпускают анкера, выравнивают раму и действия повторяют.

Монтаж без снятия створок и стеклопакетов выполняют на специальных пластинах, которые одновременно крепят сбоку рамы и фиксируют к торцу стены. Такой способ позволяет не сверлить коробку, можно беспрепятственно регулировать уровень установки. Но пластины не подходят для окон большой площади.

Требования ГОСТ к монтажу металлопластиковых систем

В ГОСТ есть перечень требований к месторасположению рамы и монтажным швам, которые наносятся в местах примыкания проема стены и оконного блока.

Правила монтажа окон-ПВХ согласно ГОСТ:

Оконная система должна устанавливаться ровно. Допустимое горизонтальное, вертикальное и фронтальное отклонение не должно быть более 3 мм. на конструкцию и 1,5 мм. на погонный метр рамы.
Монтажный шов должен быть трехслойным. (ГОСТ 30971-2002). Для оптимальной паро и гидроизоляции ширина шва должна варьироваться в пределах от 15-18 см. от угла. Если этот показатель будет больше, то существует риск снижения прочности крепления, если же меньше – окно может погнуться из-за теплового расширения.
Для того чтобы окно прочно закрепилось в проеме, его нужно установить на опорные колодки, а по бокам зафиксировать распорные колодки. Далее рама фиксируется с помощью анкерных дюбелей и специальных пластин. Крепления должны располагаться на расстоянии 700 мм. друг от друга. Соблюдение вышеперечисленных требований на 80 % определяет потребительские свойства и качество металлопластиковых окон.

Зазоры при установке пластиковых окон, согласно ГОСТ

При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.

Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.

Размеры изделий

При установке нас будет также интересовать высота окна от пола, гост для которой предусмотрен. Как можно заметить по параметрам, указанным в гост, окна и двери жилых зданий отличаются по размеру. Эти параметры можно менять. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.

Разновидности стеклопакетов

Используют также специальные террасные рамы.

В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры проемов.

Выдержка из ГОСТ для установки окон

Их высота может быть 60, 90, 120, 135 и 180 см. Ширина проемов составляет также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по стандартам предусматривается 8-12%.

Распространенные параметры определяются элементами сечений и непосредственно стеклами. Например, рассмотрим типичный оконный блок, ширина которого 1320 мм, с боковыми сечениями по 85 мм, среднее сечение равняется 130 мм. Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны в обвязку входит, в соответствии с требованиями, по 7,5 мм стекла. Видимая ширина стекла составляет 510 мм. Размер оконного проема определяется и конструкцией стены.

Маркировки на окнах: для чего они?

Государственный стандарт выполняет большое значение в разных производственных сферах жизни. Он разработан для того, чтобы все процессы осуществлялись слаженно и по предварительно продуманному и проверенному сценарию. Это требуется для безопасности проведения работ, достижения прочности и надежности оконных блоков.

Оконные блоки из пвх профилей отвечают правилам открывания. Такое обозначение позволяет исчислить, в какую сторону и каким механизмом оно будет распахиваться. Хозяин продумает правильность расставления мебели, чтобы она не мешала при проживании.

При небольшом масштабе обычно не используют эти значения, но при размере менее 200 к 1 они могут эксплуатироваться, и нужны не столько строителям, сколько дизайнерам.

В ГОСТ на изготовление окон пвх описаны все этапы работ по установке стеклопакетов, начиная с ранних стадий. Они отображают правила монтажа блока, знакомят пользователей с требованиями по подготовке территории, где будет проводиться фиксация.

Отделка оконных проемов

К отделке оконных проемов относят работы по устройству отливов снаружи и подоконников внутри, а также отделке откосов. Отделка проемов является составной частью узла примыкания окна к стене и вносит свой вклад в улучшение эксплуатационных характеристик примыкания (теплозащиты, воздухо- водонепроницаемости, звукоизоляции).

Пример монтажа отлива и подоконника по ГОСТ. 1 — отлив; 2 — шумогасящая подкладка; 3 — пенный утеплитель; 4 — опорная колодка; 5 — уголок из ПВХ; 6 — паронепроницаемый герметик или пароизоляционная лента; 7 — опорный брусок; 8 — подоконник из ПВХ; 9 — штукатурный раствор

Требования к отделке оконного отлива

При установке оконного слива в узлах примыкания к стеновому проему и коробке оконного блока необходимо обеспечивать условия, исключающие попадание влаги в монтажный шов. На нижнюю поверхность отлива следует приклеивать прокладку, гаситель шума от падающих дождевых капель. В качестве прокладок шумогасителей удобно использовать ленту ПСУЛ шириной не менее 60 мм.

Угол наклона отлива должен быть не менее 100° от вертикальной плоскости.

Устройство подоконника

Примыкание подоконника к коробке оконного блока должно быть плотным, герметичным и устойчивым к деформационным воздействиям. Установка подоконника проводится на опорные несущие колодки, размеры и число которых должны обеспечивать нагрузку в вертикальной плоскости не менее 100 кг.

При выносе подоконника более чем на 1/3 ширины от плоскости стены рекомендуется установка дополнительных кронштейнов. Прогиб подоконника не должен быть более 2 мм на 1 м длины. Подоконник рекомендуется устанавливать с наклоном в сторону помещения в 1 — 5 градусов.

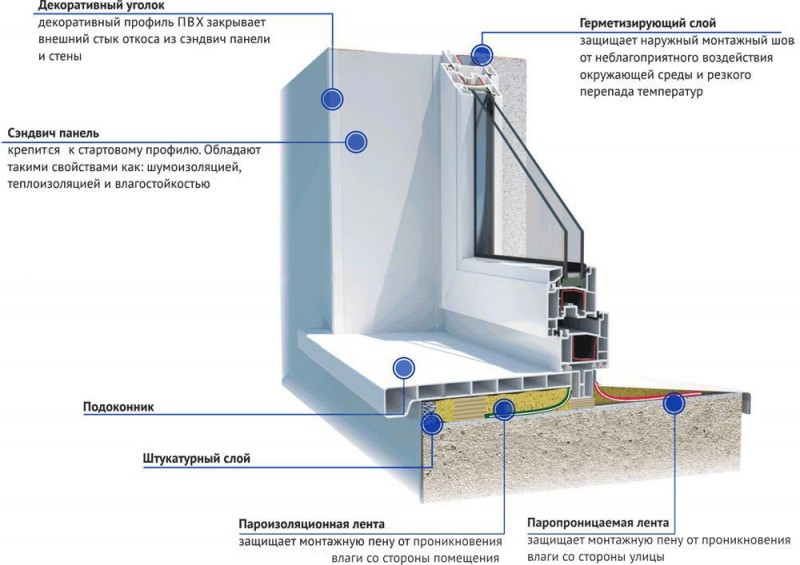

Оконные откосы внутри и снаружи

На рисунке пример устройства по ГОСТ монтажного шва в стене без четверти и накладного внутреннего откоса из влагостойкого гипсокартона:

1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — влагостойкий гипсокартонный лист с окраской; 8 — уголок из ПВХ

Вместо гипсокартона, удобно использовать пластиковую трехслойную сендвич — панель, специально предназначенную для отделки откосов. Внешний слой такой панели имеет лицевую поверхность, не требующую какой — либо дополнительной отделки. Средний слой — это вспененный утеплитель. Внутренний слой панели выполнен из пластика с низкой паропроницаемостью.

Купить товары Для дома и ремонта

10% скидка, но не более 500 руб. по промокоду: DM-AF- на первый заказ, при покупке от 1000 руб. до 31.03.2023

Места примыкания накладных внутренних откосов (независимо от их конструкции) к коробке оконного блока и монтажному шву должны быть герметизированы. Необходимо использовать герметики или изоляционные ленты, создающие непрерывный эластичный шов и исключающие в период эксплуатации появление трещин и щелей.

Вариант герметизации по ГОСТ монтажного шва пластикового окна с отделкой откосов штукатуркой: 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор

Из — за недостаточной эластичности штукатурки в месте примыкания штукатурки к пластиковому профилю образуется трещина. Поэтому, на стык штукатурки и профиля наносят герметик, поз. 4 на рисунке.

Удаление защитной пленки с лицевых поверхностей профилей следует производить после монтажа изделий и отделки монтажного проема, учитывая при этом, что продолжительность воздействия солнечных лучей на защитную пленку не должна превышать десяти дней.

Нормативная документация

Установка новых оконных блоков в процессе строительства или ремонта должна подчиняться требованиям нескольких государственных стандартов. Основным является ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Схема установки оконного блока в наружный проем (ГОСТ 30971-2012)
ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением паропроницаемого герметика с отделкой внутреннего откоса штукатурным раствором. 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор.
ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением герметиков и отделкой внутреннего откоса влагостойким гипсокартонным листом. 1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — гипсокартонный лист с окраской; 8 — уголок из ПВХ

В нем разъясняются термины, приводит технические требования к монтажным швам и их классификацию. Кроме того, содержится более конкретная информация, а именно:

требования к материалам, из которых формируется шов;
примерный расчет изменения величины оконного блока под воздействием температуры;
примеры конструкции узлов и правила крепления блоков к стеновым проемам;
методики расчета температурного режима и определения водо- и воздухопроницаемости в естественных и лабораторных условиях.

Техническая документация, нормирующая изготовление и монтаж окон, год от года дополняется и совершенствуется, едва поспевая за быстро развивающимися технологиями. Чуть более десяти лет в нашей стране был актуален ГОСТ 30971-2002. Однако в 2012 году вышла его усовершенствованная версия с учетом новых требований СНиПов

Поэтому, используя данный стандарт, важно обращать внимание на год его издания

В 2021 году был создан ГОСТ 23166-2021, содержащий информацию о требованиях к самим оконным и балконным блокам. Помимо общей информации, аналогичной предыдущему стандарту, документ включает:

основные требования к конструкции блоков;
размеры блоков с допусками;
технические решения для проветривания, звукоизоляции и защиты от солнечных лучей;
требования к комплектующим элементам и материалам;
основополагающие эксплуатационные характеристики;
рекомендации по проектированию;
правила к приемке, транспортированию, эксплуатации и обслуживанию оконных и балконных блоков.

Информацию о технических требованиях блокам, изготовленным из поливинилхлорида содержит ГОСТ 30674-99. Он устанавливает размеры изделий с предельными отклонениями, а также требования к профилям и комплектующим деталям и изделиям (филенкам, прокладкам, вкладышам, оконным приборам) и их установке.

Для изготовления стеклопакетов разработан отдельный нормативный документ – ГОСТ 24866-2014. В нем приводится классификация этих изделий, требования к материалам и безопасности. Очень подробно рассмотрены вопросы контроля качества стеклопакетов:

определение геометрических размеров;
отклонения от плоскостности и прямолинейности;
оценка внешнего вида;
контроль герметичности, оптических искажений, точки росы, долговечности и многие другие параметры.

Таким образом, сегодня в Российской Федерации существует комплект нормативной технической документации, на основании требований которой должны выпускаться и устанавливаться оконные и балконные блоки в различных помещениях.

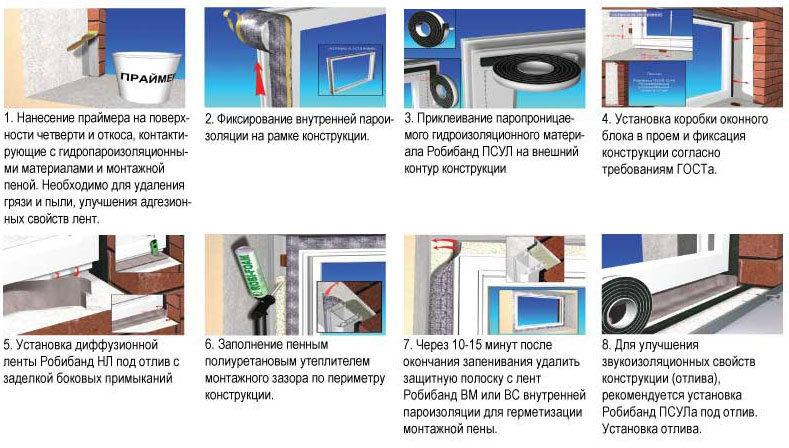

Монтаж окна в проёме

После всех подготовительных работ, установите раму в оконный проём:

Закрепите раму в проёме с помощью клиньев.Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.После высыхания пены, обрежьте её излишки.Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.

Подставочный профиль

Подставочный профиль (базовый профиль) — пластиковая подставка, на которую устанавливаются окно и в которую защелкивается подоконник. Как правило, подставочный профиль поставляется вместе с окном. С внутренней стороны подставочного профиля имеется защелка для подоконника. Классический подставочный профиль имеет высоту 30 мм. В установленном состоянии подставочный профиль не виден глазу и скрыт окном и подоконником.

На полноценных оконных системах подставочный профиль выполнен из белого пластика, а на бюджетных оконных системах состав пластика может быть вторичным, т.е. подставочник может быть изготовлен из бывшего в употреблении и переработанного пластика. Использование вторичного пластика в данном случае ни на что не влияет.

Что учитывать при установке оконных профилей

Если вы решили установить ПВХ-окна по ГОСТу самостоятельно без привлечения профильных специалистов, то примите во внимания такие полезные советы и рекомендации:

проводить монтаж профилей безразборочным методом можно лишь при закрытых створках, то есть регулировать всю фурнитуру следует до момента установки;
не забывайте устанавливать подставочный профиль, так как при его отсутствии и неправильно выставленном окне может появиться риск появления холодного мостика;
при установке разборной оконной конструкции, внимательно отнеситесь к сборке штапиков и креплению. Так, при их изъятии стеклопакет выдавится с легкостью, а при монтаже их следует установить максимально плотно с обеих сторон конструкции;
руководствуйтесь санитарными нормами при приобретении ПВХ-окон. Помните, что при предельной герметичности повышается риск увеличения влажности в помещении. Также при установке следует соблюдать все требования к отоплению, вентиляции и климатических условий. Это зачастую делается за счет использования той или иной фурнитуры. В противном случае на балконе могут завестись плесень или грибок.

https://youtube.com/watch?v=qMBqdgWXysU

Установка пластиковых окон самостоятельно своими руками

ГОСТ предписывает, чтобы монтаж пластиковых окон выполнялся специализированными строительными фирмами.

Можно конечно установить окна самостоятельно, своими руками. Если все сделать правильно, то получится сэкономить на оплате монтажных работ значительную сумму. Но у такого решения есть подводные камни, о которых надо знать, прежде чем решиться на самостоятельный монтаж окон.

Во — первых, не имея опыта, велик риск того, что монтаж окон будет выполнен с ошибками. Гарантии строительной фирмы на установку окон уже не будет. Да и гарантию изготовителя на само окно, скорее всего, тоже потеряете.

Во — вторых, ГОСТ многие вопросы монтажа оставляет на усмотрение производителя окон, а также допускает разные варианты исполнения. Например, выбор способа крепления оконного блока к стене и расстояний между точками крепления, размера крепежных элементов и глубины их заделки в стену. Стандарт устанавливает, что эти параметры производитель окон обязан выбрать путем проведения расчетов и натурных испытаний. Результаты выбора указанных параметров будут зависеть от размеров и веса окна, количества створок, прочности используемого металлопрофиля, свойств стены, величины ветрового напора, способа отделки откосов.

Похожая ситуация и с выбором материалов для герметизации монтажного шва. Стандарт определяет требования к материалам разных слоев монтажного шва, но не сообщает конкретных названий материалов, которые необходимо купить.

О выборе способа крепления и параметрах крепежа, и о выборе материалов для заделки швов придется советоваться с продавцами на строительном рынке или соседом. Но это уже будет установка окон не по ГОСТу, а по рекомендациям дяди Васи.

К самостоятельной установке окон своими руками советую приступить, если выполнено следующее требование ГОСТ:

По требованию потребителя (заказчика) изготовитель (поставщик) изделий должен предоставлять ему типовую инструкцию по монтажу оконных и балконных дверных блоков из ПВХ профилей, утвержденную руководителем предприятия-изготовителя и содержащую:

чертежи (схемы) типовых монтажных узлов примыкания;
перечень применяемых материалов (с учетом их совместимости и температурных режимов применения);
последовательность технологических операций по монтажу оконных блоков.

Технические требования к монтажному шву

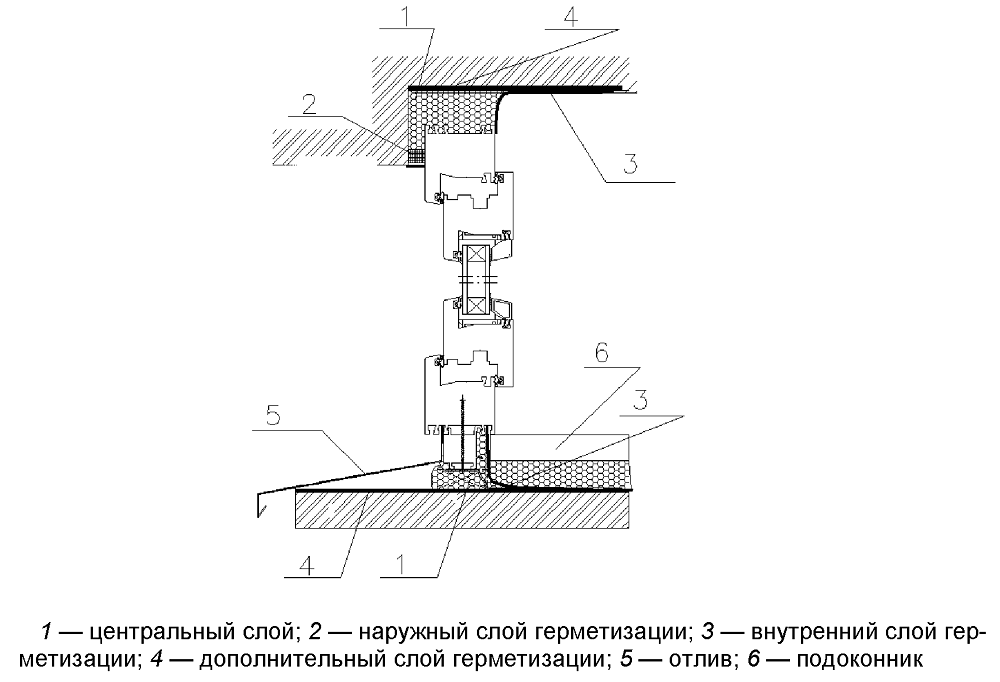

Пункт 5.1.1 Стандарта №30971-2002 гласит, что монтажный шов, соединяющий оконный проем и раму, должен состоять минимум из трех слоев. У каждого слоя есть свое предназначение: наружный водонепроницаемый паропроницаемый слой (на рисунке обозначен цифрой 1), центральный теплоизоляционный слой (2), внутренний водонепроницаемый пароизоляционный слой (3).

Наружный слой шва подвержен большему влиянию окружающей среды. Он должен быть водонепроницаемым и в то же время паропроницаем. Гидроизоляция необходима для того чтобы защитить основной (теплозащитный) слой шва от попадания влаги, а паропроницаемость нужна для того чтобы молекулы воды, которые могли попасть в шов, не скапливались в нем, а уходили на улицу.

Помимо этого, материал, который используется для наружного шва, должен быть устойчив к перепадам температуры. Для обычных окон температурный диапазон эксплуатации — от -35°С до +70°С, для морозостойких — от ниже -36°С до +70°С. Наружный слой шва должен обладать высокой невосприимчивостью к солнечному свету (УФ-лучам).

В монтаже для наружного слоя монтажного шва используется диффузионная лента.

Внутренний слой монтажного шва проходит со стороны помещения. Его особенность — влаго и паронепроницаемость, если это не будет соблюдено, в теплозащитную часть шва будет проникать большое количество воды.

Идеальным решением для внутреннего слоя монтажного шва является специальная пароизоляционная пленка.

Центральный слой заполняет пустоты между оконной конструкцией и стенойи выполняет роль теплоизоляции. В качестве внутреннего слоя чаще всего выступает монтажная пена . Заполнение монтажной пеной должно быть без пустот и разрывов, в том числе и по углам окна.

В вышеупомянутом ГОСТе, пункт 5.3.5 указано, что влагопоглощение материала для центрального слоя не должно превышать 3% от собственной массы при полном погружении в воду на 24 часа.

Помимо трех слоев монтажного шва для большей защиты от внешних факторов рекомендуется защищать стену дополнительной гидро- и пароизоляционной лентой, каучуковой мастикой или строительным праймером.

Итоги

На этом собственно процесс установки самого окна заканчивается. Необходимо подождать как минимум сутки, пока затвердеет пена, и только после этого можно открывать створки и окончательно проверять работу фурнитуры. Скорее всего, понадобится настроить некоторые параметры фурнитуры для плотного прилегания уплотнителя створок к раме и легкости работы всей системы. Однако это уже отдельная тема, которая затрагивает правила правильной эксплуатации пластиковых окон.

Упустив некоторые моменты по поводу подготовки оконных проемов, можно по такому же принципу производить установку пластиковых окон на балконе

Важно только учитывать, что основной упор конструкции будет приходиться на парапет и его, скорее всего, потребуется дополнительно усилить

Что касается деревянных окон, то в их установке есть определенные нюансы, поэтому если вы еще находитесь на стадии выбора — ознакомьтесь с технологией самостоятельного монтажа деревянных окон.
