Мерная металлочерепица и индивидуальный раскрой по длине
Все производители стараются соблюдать одинаковыми такие стандартные размеры металлочерепицы, как длина, ширина, шаг волны. Объясняется это не только конкуренцией и правилами установки кровли, а и размерами исходного сырья – рулонной стали.
На металлургических заводах изготавливается холоднокатанная горячеоцинкованная сталь стандартных размеров, исходя из них, формируется ассортимент у изготовителей, тех, кто покупает рулоны стали и штампует металлочерепицу. От количества станков и форм у изготовителей зависит также разнообразие профиля листов.
Мерная продукция или металлочерепица стандартных размеров – это листы длиной 0,5 м; 1,2 м; 2,25 м и 3,65 м. Эти значения если и отличаются у разных производителей, то ненамного.Производственные мощности большинства компаний позволяют выпускать листы длиной до 9 метров, но для транспортировки и установки их на кровлю потребуются серьезные затраты.
Также изготовители металлочерепицы предупреждают, что на таких длинных листах может наблюдаться геометрическая погрешность. А неточность в готовых после штамповки листах чревата зазорами, попаданием влаги в кровельный пирог, соответственно, срок службы такой черепицы может быть снижен.
При монтаже длинных листов потребуется участие большего количества кровельщиков, что повысит стоимость работ.
Рекомендуемая длина листов металлочерепицы – 4-4,5 метров. Этот выбор даст хозяину кровли несколько преимуществ:
- снизит затраты на транспортировку;
- снизит затраты на погрузку, разгрузку и подъем листов на крышу;
- при хранении материал займет меньшую площадь;
- снизит вероятность деформации листов не только при монтаже, но и до него;
- сократит расходы на оплату труда кровельщиков;
- снизит затраты на ремонт кровли в случае замены поврежденных листов;
- уменьшит натяжение металла на кровле.

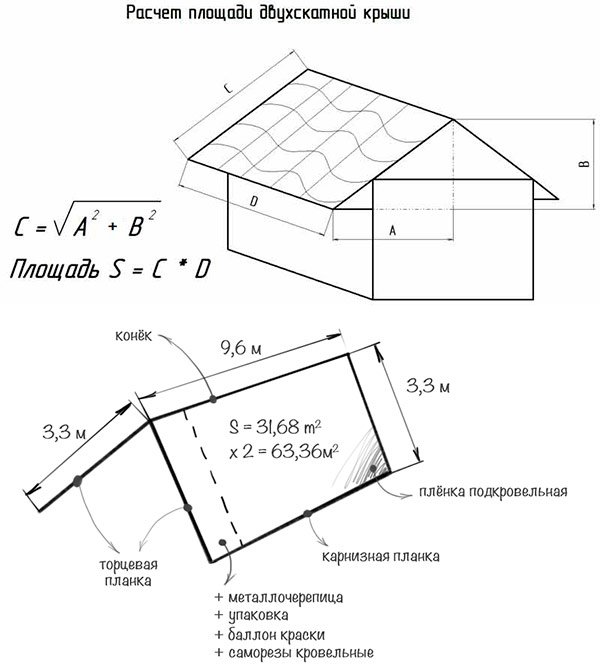

Расчет кровли из металлочерепицы для двускатной крыши
Полученное для одного ската количество элементов удваивается.
При проведении расчетов не стоит забывать о важной составляющей кровли, такой как гидроизоляция под металлочерепицу. Сперва выберите подходящий именно для Вашей кровли вид изоляции.
Для начала расчетов можете уточнить существующие размеры листа металлочерепицы здесь, а также узнать больше о ее основных характеристиках
Для начала расчетов можете уточнить существующие размеры листа металлочерепицы здесь, а также узнать больше о ее основных характеристиках.
Расчет количества рулонных изоляционных материалов
Не забываем про изоляцию и правильную последовательность ее укладки на кровле Чтобы точно знать, сколько заказывать материала для рулонной гидро- и пароизоляции, необходимо ширину ската поделить на ширину пленки с учетом нахлеста в 15 см, получится количество рядов, длина каждого соответствует длине ската. Умножив длину ряда на их количество, получают количество в метрах рулонного материала на один скат.
Расчет кровельного материала для крыши сложной конфигурации
Разнообразные варианты многощипкового типа кровли
Больше всего обрезков получается после резки листов металлочерепицы по диагонали. Правильный расчет количества помогает сделать развертка: изображение на бумаге фигур, образованных скатами крыши — прямоугольников, треугольников, трапеций.
Прямоугольные элементы являются самыми простыми и безотходными, это видно на примере одно-, двускатной и ломаной крыши.
Ломаная
Этот вид крыши состоит из четырех правильных прямоугольников, их по два на каждом скате. Как рассчитать, сколько материала металлочерепицы потребуется на такую крышу, несложно. Пример — односкатная крыша.
Вальмовая
Крыша имеет четыре ската, с двух сторон они треугольной формы, с двух других — трапеции. Выполняя развертку, каждый скат рисуют сначала в виде прямоугольника, нанося на него контуры трапеции и треугольника. Этот рисунок наглядно показывает линии разреза листов по диагонали и количество отходов, которые не пригодятся на кровле.
Шатровая
Четыре треугольных ската, сходящиеся в общей точке. Шатровая крыша дает больше всего отходов металлочерепицы.
Многощипковая
Это самый сложный вид конфигурации, состоящий из двух или нескольких двускатных крыш: прямоугольники, трапеции, треугольники и параллелограммы. Не дают отходов только прямоугольник и параллелограмм. Укладывая черепицу на скат-параллелограмм, отрезанные по диагонали части с одной стороны лягут на соответствующие места на противоположной стороне ската.
Разбив элементы многощипковой крыши на простые геометрические фигуры, можно увидеть, сколько отходов образуется в процессе работы.
Когда все подсчеты проведены и пора переходить к практической части, для начала запаситесь полезными инструментами. Узнайте чем резать металлочерепицу и как сделать это правильно.
Расчет доборных элементов
Примеры возможных доборных элементов для кровли разного типа крыш
Элементы, накрывающие конек, расположенные в месте схождения ребер, горизонтальных кромок скатов, рассчитываются так: измеряется общая длина конька и ребер, к ней прибавляется семь-десять процентов для выполнения нахлеста.
Нижняя ендова (она же внутренняя) устанавливается в месте схождения внутренних боковых кромок скатов. Верхний парный элемент является декоративным, он прикрывает внутренний. Длина и того, и другого рассчитывается путем измерения длины сходящихся кромок и прибавления к ней 10% для нахлестов.
Карнизная планка для металлочерепицы идет по всему контуру карнизов. Измерение этого периметра и является основой расчета.
Торцевая планка равна длине всех кровельных торцов.
Полоса-уплотнитель, необходимая в промежутках между коньком, ендовой, берется с запасом.
Что надо учитывать при покупке
Заказывая металлочерепицу, обязательно следует учитывать, что геометрические размеры в значительной степени отличаются от эксплуатационных. Это отличие происходит от того, что соединение листов происходит внахлёст.
Поэтому геометрические размеры заказываемых листов всегда превосходят геометрические размеры кровли. При этом необходимо учитывать и прочность перекрытий, и несущих конструкций. Они должны полностью соответствовать весу кровли и обеспечивать прочность и надёжность конструкции.
Самой широко распространённой является металлочерепица толщиной 0,5 мм. Именно она наиболее соответствует показателям цена-качество для покрытия жилых домов. Более тонкую металлочерепицу оптимальнее использовать для постройки кровли на небольших, подсобных помещениях.
Толщина листа металлочерепицы
Когда говорят о толщине металлочерепицы, имеют в виду толщину металлического листа, из которого она изготовлена. Но если длина и ширина показатели, которые учитываются исключительно при монтаже кровли, то толщина – это эксплуатационная характеристика.
В среднем толщина стандартного оцинкованного стального листа, из которого обычно изготавливается металлочерепица, составляет 0,5 мм с допуском в обе стороны 0,1 мм. Некоторые производители используют и более тонкие или более толстые стальные листы. Но это бывает достаточно редко.
Когда делается выбор кровельного материала, необходимо обязательно учитывать, что:
- В случае если толщина металлочерепицы составляет менее 0,4 мм, то лист склонен к сильной деформации при транспортировке, хранении, укладке листа на кровлю. Лист, изготовленный из тонкой стали, гораздо сильнее подвержен коррозионным процессам и срок его эксплуатации гораздо меньше, чем срок эксплуатации материалов из более толстых листов. И если при этом производитель сэкономил на покрытии, то такую кровлю придётся очень скоро менять.
- Если металлочерепица изготовлена из стандартного листа толщиной от 0,45 до 0,6 мм, с качественным антикоррозионным покрытием, то такая кровля прослужит хозяину не менее 10-15 лет. Листы именно такой толщины наиболее оптимальны при кровельных работах на частных домовладениях по параметрам цена-качество.
- Изготовленная из толстого металла, металлочерепица, конечно, отличается более высокими прочностными характеристиками. Но она имеет гораздо больший вес и требует гораздо прочнее систему из несущих стен и перекрытий. При этом металлочерепица толщиной от 0,7 мм и более значительно дороже. А за счёт значительно большего веса она намного сложнее при монтаже, требует большего количества крепежа и гораздо больших трудозатрат. Что, естественно, приводит к заметному удорожанию кровли.
На самом деле толщина листа металлочерепицы всегда несколько больше толщины листа, из которого она изготовлена.
Следует помнить, что чем толще защитный слой и чем качественнее он нанесён, тем долговечнее будет кровля. Но чем качественнее слой покрытия и чем устойчивей он к механическим повреждениям, тем дороже будет стоить металлочерепица.
Длина производимых изделий
Ассортимент каждого производителя предполагает наличие листов различной длины. Зная размер скатов, подбирают листы нужной длины для уменьшения числа поперечных нахлестов при их монтаже. Наиболее распространены изделия от 480 до 3650 мм с нахлестом в 120-150 мм. Необходимость применения более длинных листов (до 8 м) решается при заказе материала у местного производителя, который сразу порежет их в нужный размер.
Листы максимальной длины создают определенные сложности:
- Транспортировка материала конечному потребителю усложняется.
- Подъем на высоту производиться с использованием приспособлений и направляющих. При этом возрастает риск повреждения стеновой отделки.
- В ветреную погоду работа становится невозможной из-за большой «парусности» материала.
- Незначительные отклонения от геометрии на большой длине являются причиной монтажных зазоров, открывающих доступ влаге к утеплительному «пирогу» крыши. Геометрическая погрешность возникает при производстве. Деформации – при транспортировке, неправильном хранении, подъеме на высоту.
- Для работы нужно привлекать дополнительных помощников.
Наиболее комфортно работать с листами до 4 м. Если длина ската крыши не превышает этого значения, монтаж выполняется без поперечного нахлеста. Получаемые преимущества – экономно, быстрее, конструкция кровли более жесткая и прочная.
Приведенная таблица с данными полезных и полных размеров, поперечных и продольных нахлестов металлочерепицы известных марок поможет в проведении необходимых расчетов.
| Производственная марка | Стандартный размер листа (полный), мм | Размер листа для расчетов (полезный), мм | Нахлест при монтаже по длине, мм | Нахлест при монтаже по ширине, мм |
| Finish Profiles | 3600х1185; 2200х1185; 1150х1185; 450х1185. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 100 | 85 |
| Grand Line | 3630х1180; 2230х1180; 1180х1180; 480х1180. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 130 | 80 |
| Mera System Anna | 3620х1140; 2220х1140; 1170х1140; 470х1140. | 3500х1050; 2100х1050; 1050х1050; 350х1050. | 120 | 90 |
| Mera System Eva | 3620х1160; 2220х1160; 1170х1160; 490х1160. | 3500х1080; 2100х1080; 1050х1080; 350х1080. | 120 | 80 |
| Pelti ja Rauta | 3630х1180; 2230х1180; 1180х1180; 480х1180. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 130 | 80 |
| Poimukate | 3630х1180; 2230х1180; 1180х1180; 480х1180. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 130 | 80 |
| Ruukki Adamante | 3650х1153; 2250х1153; 850х1153. | 3500х1125; 2100х1125; 700х1125. | 150 | 28 |
| Ruukki Finnera | 705х1190 | 660х1140 | 45 | 50 |
| Stynergy | 3630х1180; 2230х1180; 1180х1180; 480х1180. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 130 | 80 |
| Weckman | 3630х1190; 2230х1190; 1180х1190; 480х1190. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 130 | 90 |
| Интерпрофиль | 3620х1160; 2220х1160; 1170х1160; 470х1160. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 120 | 60 |
| Металлпрофиль | 3650х1190; 2250х1190; 1200х1190; 500х1190. | 3500х1100; 2100х1100; 1050х1100; 350х1100. | 150 | 90 |
Табличные данные указывают на определенный разброс в основных линейных размерах – длина и ширина. Также существуют отличия и в других параметрах, даже в представленной линейке одного производителя
Поэтому очень важно выполнять запланированные кровельные работы всего здания материалом одной фирмы, одного профиля

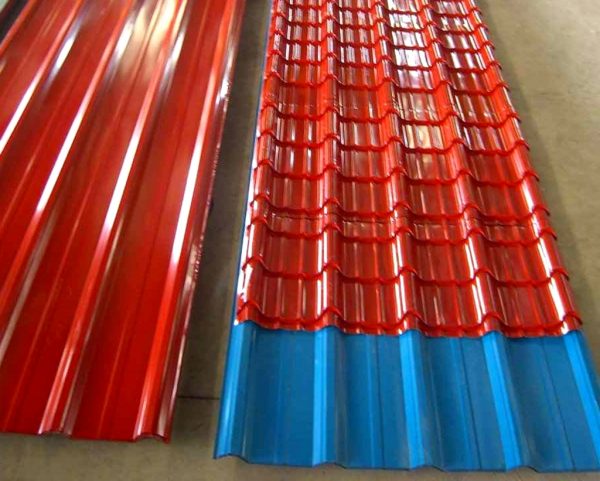

Виды металлочерепицы: волна, профиль, полимерное покрытие
Параметры для выбора кровельного покрытия металлочерепица: размеры листа, полезная площадь листа, общее количество листов, толщина металла, шаг и высота волны, профиль, полимерное покрытие, цвет.
Чем качественнее полимерное покрытие на листах, тем дольше прослужит металлочерепица. Чем точнее выбраны размеры металлочерепицы, тем меньше будет у заказчика затрат.
Толщина листов не должна быть меньше 0,4-0,5 мм, так как материал тоньше не выполнит возложенных на него обязательств: прочность и долговечность кровли зависит от толщины в первую очередь.

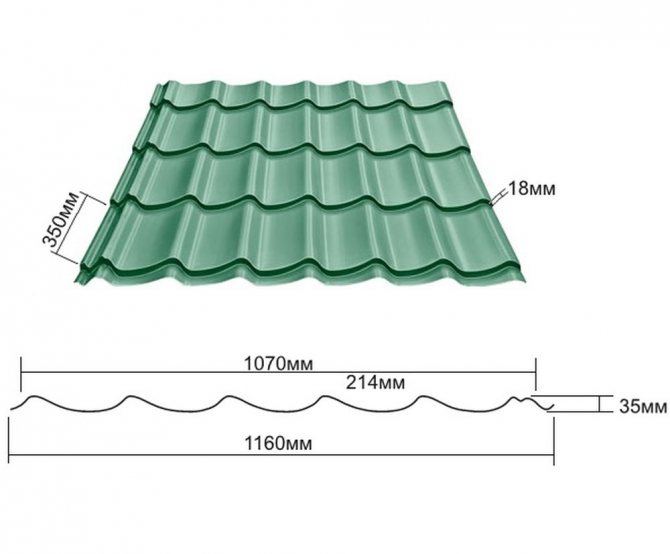

У волны металлочерепицы есть 2 параметра: высота и шаг. Стандартная высота составляет 23-25 мм (маленькая волна), шаг — 350 мм.
Профиль листа – это внешний его рисунок, рельефность, направление волн. Наиболее популярны следующие виды профиля: Монтеррей, Супермонтеррей, Каскад, Классик, Банга, Андалузия, Шанхай.
Вес 1 кв.м. у металлочерепицы в среднем составляет 3,5-6,0 кг. При установке стропильной системы это значение берется в расчет в первую очередь.
Полимерное покрытие металлочерепицы определяет ее долговечность, прочность, устойчивость к ультрафиолету, антикоррозийность и другие показатели. Полиэстер, пурал, пластизол, ПВДФ – это основные полимерные покрытия.
На сайтах продавцов металлочерепицы можно ознакомиться с техническими характеристиками всех вариантов защиты листа, как правило, они указываются в сводных таблицах.
Выбор материала
Выбирая материал, прежде всего нужно обратить внимание на то, какая толщина металлочерепицы: листы толщиной как 0,4, так и 0,5 мм могут быть приобретены по одной и той же цене, но на материал толщиной 0,4 мм гарантия обычно составляет 10 лет, а на листы толщиной 0,5 мм – 15 лет
Металлочерепица
Также довольно важным является покрытие металлочерепицы.
Рассмотрим подробнее основные виды покрытий:
- Полиэстер, основой которого является полиэфирная глянцевая краска.
Толщина покрытия составляет 25 мкм, к преимуществам можно отнести стойкость цвета, возможность использования в любом климате, а также наиболее низкую из всех видов покрытия стоимость; - Матовый полиэстер представляет собой полиэфирное матовое покрытие толщиной в 35 мкм. Данное покрытие отличается стойкостью цвета, механической стойкостью, сохранением характеристик в любых климатических условиях;
- Пурал является сравнительно новым покрытием, основой которого служит полиуретан. Толщина покрытия – 50 мкм.
Отличается устойчивостью к перепадам температур, возможностью использования при высоких и низких температурах, устойчивостью к коррозии и механическим воздействиям; - Пластизол является наиболее толстым покрытием (200 мкм) с тисненой поверхностью. Основой покрытия является поливинилхлорид (ПВХ).
Данное покрытие – одно из наиболее устойчивых к атмосферным и механическим воздействиям. При высоких температурах воздуха рекомендуется использовать светлые цвета, менее подверженные выгоранию при нагреве; - ПВДФ (основа – 80% поливинилфторида и 20% акрила) является глянцевым покрытием толщиной в 27 мкм. Наиболее распространенный цвет – металлик, является самым долговечным покрытием, кроме того не выцветает, не поддается механическим и ультрафиолетовым воздействиям.
Хорошо служит в агрессивных средах, например – побережье моря. Данное покрытие самоомывается и отлично подходит для стен.
Ассортимент
Еще один важный параметр, которым обладает металлочерепица – размер листа, зависящий от скатов крыши, которые могут быть разных видов:
- Одно- и двухскатная;
- Мансардная;
- Щипцовая;
- Вальмовая;
- Четырехскатная и т.д.
Для такого материала, как металлочерепица – стандартные размеры листов устанавливаются производителем, важно выбрать листы таких размеров, которые соответствуют форме крыши. Важно также учитывать, что после монтажа металлочерепицы она должна выступать не более, чем на 40 мм
В случае большего выступа существует риск деформации листа
Важно также учитывать, что после монтажа металлочерепицы она должна выступать не более, чем на 40 мм. В случае большего выступа существует риск деформации листа

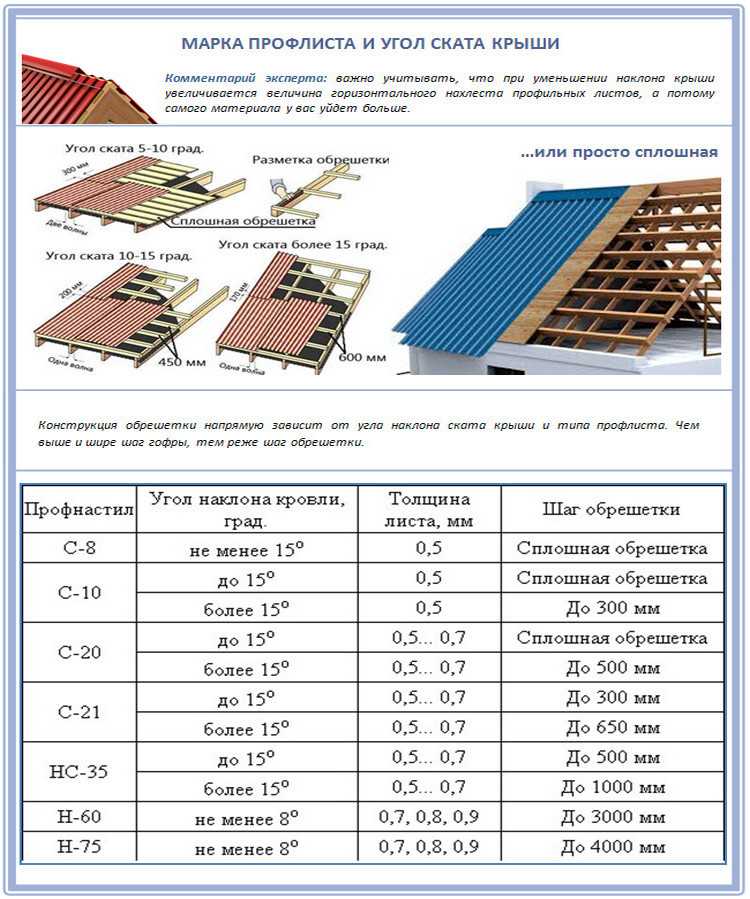

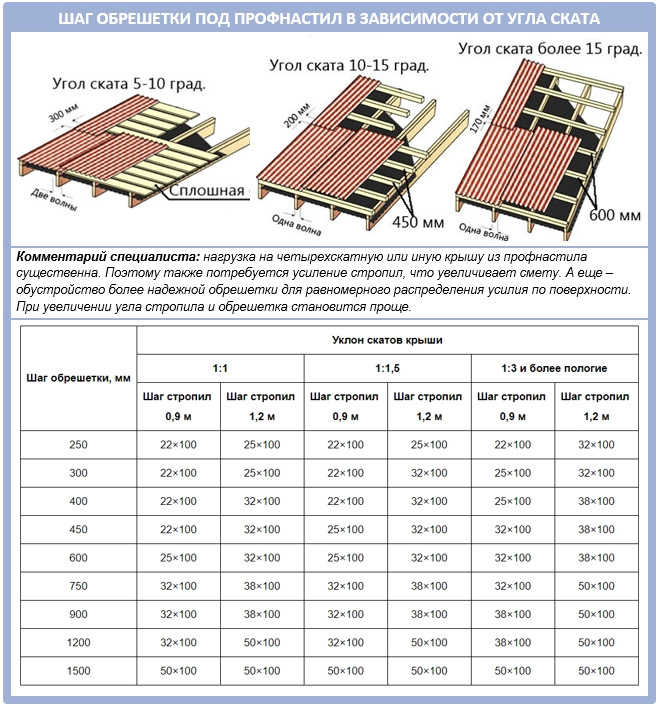

Прежде, чем приступать к монтажу металлочерепицы, следует изготовить обрешетку под металлочерепицу и стропила, не допуская перекосов и следя за тем, чтобы размеры скатов соответствовали проекту.
При этом, зная такие параметры, как размеры крыши и длина и ширина листа металлочерепицы, довольно просто посчитать, сколько листов понадобится для ее покрытия, учитывая несколько нюансов:
- При длине скатов, превышающей 7,5 м, листы разбиваются на 2 части и кладутся с нахлестом в 200 мм;
- Для обрешетки под металлочерепицу используют антисептированные доски, соблюдая расстояние по осям в 400 и 350 мм;
- Выходящую на карниз доску следует брать на 10-15 мм толще остальных.
Сам процесс монтажа после того, как правильно подобрана длина и ширина металлочерепицы, также зависит от формы кровли.
В случае двускатной крыши укладка листов начинается с торца, а при строительстве шатровидной кровли крепление листов начинают в наиболее высокой точке ската.
Крепление листов осуществляется так:
- Сначала на коньке скрепляют три листа при помощи саморезов;
- Выравнивают закрепленные листы по карнизу;
- Окончательно закрепляют все листы.
Для этого первый лист укладывают возле конька, а второй – так, чтобы нижние края листов составляли одну линию.
При покрытии металлочерепицей утепленной кровли следует оставлять зазор для вентиляции или укладывать пароизоляционный материал. Существует распространенное мнение, что металлочерепица обладает таким существенным недостатком, как усиление шума дождя или порывов ветра, выполняя роль своеобразного барабана. Данное утверждение справедливо только при некачественно выполненном монтаже, поскольку профессиональный монтаж металлочерепицы легко решает данный вопрос, обеспечивая надежное и эффективное покрытие кровли, существенно продлевающее ее срок эксплуатации.
Производство металлочерепицы
Готовый материал представляет собой профилированное полотно из тонколистовой стали, меди или алюминия с защитным полимерным слоем. Выпускается металлочерепица и отдельными черепичными элементами. Но из-за сложности процессов изготовления и монтажа этот вид покрытия не пользуется большим спросом.
Металлочерепица имеет вид тонких профилированных листов с цветным полимерным покрытием
Крупные предприятия осуществляют технологический процесс производства металлочерепицы полностью: от горячей прокатки, оцинковки и антикоррозийной обработки листовой стали до штамповки, покрытия декоративным слоем и нарезки готовых полотен.
Полный цикл изготовления металлочерепицы включает в себя производство тонколистового металла и штамповку черепичных листов

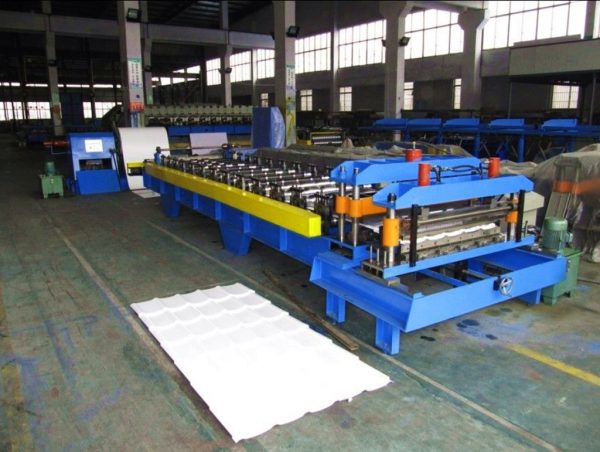

Изготавливается этот кровельный материал на автоматизированных линиях из тонколистового (0,4–0,5 мм) металла методом холодного давления. Российские производители в основном используют холоднокатаную сталь горячей оцинковки с фосфатным антикоррозийным покрытием. Этапы изготовления:
- Рулон тонкого металла разматывается и пропускается сквозь вальцевые барабаны прокатного станка.
- В САУ (Систему Автоматического Управления) вводятся параметры изделия: длина и ширина листа, высота волн и расстояние между ними.
- Профилировочными валиками создаётся продольный волнообразный рельеф. Поперечный изгиб штампуется холодным методом.
- Гильотиной (гидравлическими ножницами) в соответствии с профилем волны фигурно обрезается край каждого листа.
- Готовые изделия укладываются пачками на поддоны, где упаковываются для транспортировки или хранения.
Продольный и поперечный рельеф металлочерепицы штампуется холодным методом
Благодаря разнообразию цветовых решений и конфигураций гофра (высоте поперечных волн и шага между ними) кровля из металлочерепицы выглядит очень эстетично и оригинально.

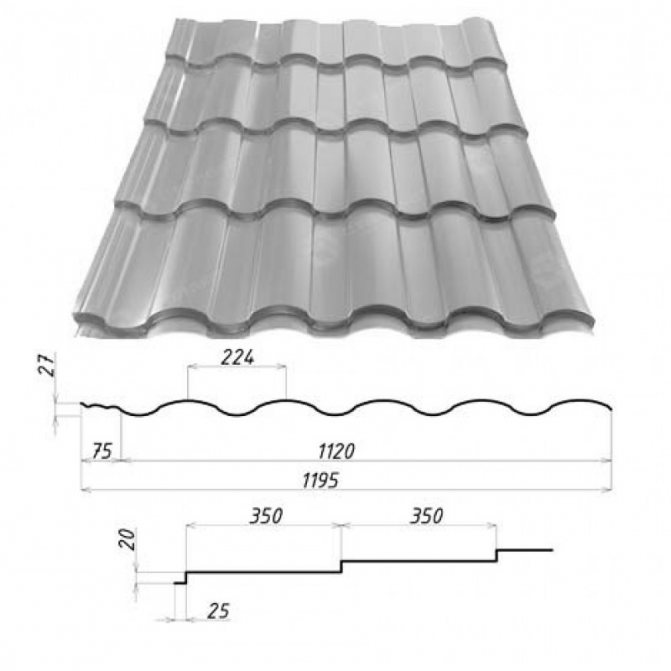

Основные параметры и размеры листа металлочерепицы
Базовыми параметрами материала считаются:
- длина панели – полная и полезная;
- ширина – полная и полезная;
- толщина;
- высота и шаг волны;
- вес квадратного метра покрытия;
- рекомендуемый шаг реек обрешетки.
При этом под различием между полной и полезной шириной/длиной листа понимается разница между габаритом панели в не смонтированном виде и габаритом в уже установленной кровле с учетом нахлеста соседних листов.
| Профиль | Полная длина, мм | Полезная длина, мм | Полная ширина, мм | Полезная ширина, мм | Толщина, мм | Высота волны, мм | Шаг волны, мм | Вес м2, кг |
| Ruukki Monterrey | 500…7000 | — | 1180 | 1100 | 0,45 и 0,5 | 39 | 350 | 4,7 |
| Ruukki Adamante | 500…7000 | — | 1155 | 1125 | 0,5 | 55 | 350 | 4,8 |
| Ruukki Finnera | 685 | 660 | 1190 | 1140 | 0,5 | 52 | 330 | 3,8 |
| Ruukki Decorrey | 850…6800 | — | 1190 | 1130 | 0,5 | 28 | 350 | 4,5 |
| Ruukki Armorium | 850…8200 | — | 1039 | 988 | 0,5 | 80 | 350 | 5 |
| Ruukki Classic (фальцевая) | 800…10000 | — | 505 | 475 | 0,5 | 32 | 350 | 5,2 |
| Ruukki Frigge | 343 | 290 | 1200 | 1178 | 0,6 | 26 | 290 | 7 |
| Mera System ANNA | 470, 1170, 2220, 3620 | — | 1140 | 1050 |
0,4 0,45 0,5 |
30 | 350 | 4,5 |
| Mera System EVA | 470, 1170, 2220, 3620 | — | 1160 | 1080 | 0,4
0,45 0,5 |
25 | 350 | |
| Mera System BEAVER | 580, 1160, 2320, 3625 | — | 1226 | 1140 | 0,5 | 15 | ||
| Pelti ja Rauta PELTITIILI |
480 1180 2230 3630 |
350 1050 2100 3500 |
1180 | 1100 |
0,4 0,45 |
40 | 350 | +/- 5 |
| Weckman Marette | 470…3620 | — | 1186 | 1100 | 0,48
0,5 |
39 | 350 | |
| Weckman Adeline | 1110 | 1025 | 58 | 400 | ||||
| Weckman Original | 1130 | 1050 | 47 |
350 |
||||
| Weckman Maxima | 1180 | 1125 | 47 | |||||
| Weckman EUROPA | 1116 | 1000 | 63 | |||||
| GrandLine Kvinta plus | 500…65000 | — | 1210 | 1150 | 0,5 | 20 |
350 |
|
| GrandLine Kvinta Uno | 720 | — | 1210 | 1150 | 20 | |||
| GrandLine Kamea | 500…65000 | — | 1180 | 1085 | 30 | |||
| GrandLine Kredo | 500…65000 | — | 1190 | 1125 | 28,5 | |||
| GrandLine Classic | 500…65000 | — | 1183 | 1100 | 23,5 | |||
| GrandLine Quadro Profi | 450…8000 | — | 1159 | 1080 | 25 | |||
| УЗКМ Монтеррей | 350…8000 | — | 1190 | 1100 | 0,4
0,5 |
40 | 350 | |
| УЗКМ Сицилия | 1185 | 1125 | 0,45
0,5 |
48 | ||||
| Stynergy Супермонтеррей | 500…6500 | — | 1190 | 1100 | 0,45
0,5 |
25 | 350 | |
| Stynergy STELLA | 1175 | 11252 | ||||||
| Металл Профиль Монтеррей | 500…8000 | — | 1190 | 1100 | 0,4
0,45 0,5 |
25 | 350 | 4…5 |
| Металл Профиль СуперМонтеррей | 350 | |||||||

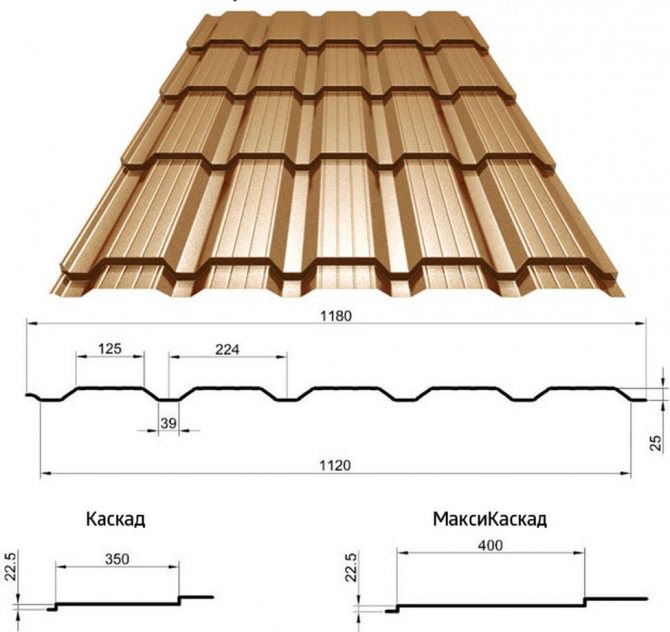

| Металл Профиль Каскад | 1180 | 400 | ||||||
| Металл Профиль Макси | 1190 | 350 | ||||||
| Металл Профиль МаксиКаскад | 400 |
*Рекомендуемый шаг обрешетки обычны совпадает с шагом волны на обычной, фальцевой или модульной металлочерепицей.
**Для модульной черепицы указывается полная и полезная ширина, для листов с порезкой под заказ – только диапазон допустимых длин. Кратность размера в этом случае зависит от вида черепицы, обычно примерно равна длине «ступеньки», так называемого поперечного штампа.
8 Маркировка и упаковка
8.1 Маркировка металлочерепицы
Маркировка каждого листа металлочерепицы должна содержать:
— наименование предприятия — изготовителя металлочерепицы;
— обозначение настоящего стандарта;
— номер партии металлочерепицы;
— класс качества металлочерепицы;
— толщину металлической основы;
— тип и класс металлического защитного покрытия;
— тип, номинальную толщину полимерного покрытия;
— дополнительную информацию по согласованию с заказчиком.
Маркировка каждого листа металлочерепицы должна содержать информацию об обязательной сертификации в соответствии с требованиями ГОСТ Р 59288.
Пример — Предприятие — изготовитель металлочерепицы, металлочерепица высшего класса качества (в) по ГОСТ Р 58153-2018, номер партии металлочерепицы, толщиной основы 0,50 мм, горячеоцинкованного типа металлического защитного покрытия класса Ц275 (275 г/м) (19 мкм), типа защитно-декоративного полимерного покрытия поливинилденфторидная эмаль (ПВДФ) номинальной толщиной 40 мкм и цветом 6002 по каталогу RAL:
(Наименование предприятия — изготовителя металлочерепицы) — в — ГОСТ Р 58153-2018 — (номер партии металлочерепицы) — 0,50 — Ц275 — ПВДФ40 — RAL 6002 (информация об обязательной сертификации).
Допускается включение в маркировку дополнительных параметров по согласованию с заказчиком.
(Измененная редакция, Изм. N 1).
8.2 Маркировка пакета
На каждом пакете должна быть этикетка с указанием следующей информации:
— зарегистрированное наименование изготовителя, товарный знак (при наличии);
— обозначение изделия;
— номер заказа или партии изготовления;
— дата изготовления;
— количество изделий в пакете (в штуках), их размерность (в квадратных или погонных метрах);
— общая масса пачки (в килограммах);
— толщина стального проката;
— тип и класс металлического защитного покрытия;
— тип полимерного покрытия;
— толщина полимерного покрытия;
— цвет;
— требования к транспортированию, хранению и погрузочно-разгрузочным работам;
— об обязательной сертификации в соответствии с требованиями ГОСТ Р 59288.
Допускается включение другой информации, а также информации рекламного характера.
(Измененная редакция, Изм. N 1).
8.3 Упаковка
Упаковку профилей выполняют по чертежам предприятия-изготовителя, утвержденным в установленном порядке. Упаковка должна обеспечивать сохранность изделий и защитно-декоративного полимерного покрытия на них от механических повреждений, а также от их смещения в пакете относительно друг друга.
Примечания
1 Изделие может быть обеспечено наличием дополнительной защиты в виде временной удаляемой пленки.
2 При выборе защитных пленок учитывают тип, толщину, адгезионные свойства, способность к формоизменению, прочность на разрыв и светостойкость.
3 При температуре выше минус 5°С защитная пленка с изделия должна быть удалена сразу после завершения монтажных работ, но не позднее чем через месяц с момента выпуска изделия. Запрещено удалять пленку при температуре ниже минус 5°С.
Профиль и размер волны
Лист металлочерепицы имеет изогнутую форму. При его производстве применяется технология холодного формования на прокатном станке. Именно эти изгибы и называются волной. Если смотреть на профиль в разрезе, то расстояние между его двумя наивысшими точками по вертикали именуют высотой профиля. Чем этот показатель больше, тем более выразительным и фактурным окажется покрытие.
Расстояние между двумя близлежащими волнами именуют шагом. Стандартный размер – 350 миллиметров. Но существуют модели и с шагом 300 или 400 мм.
Форма профиля может быть различной. Выделяют пять самых популярных видов.
| Изображение | Название | Описание | Параметры |
|
|
Монтеррей | Волна по виду максимально приближена к профилю классической черепицы. Она несимметрична. Имеет гребень округлой формы. | Шаг волны профиля – 350мм.
Высота профиля – 39 мм. |
|
|
Каскад | Внешне профиль схож с плиткой шоколада. Волны имеют прямоугольную форму. | Шаг волны профиля – 350мм.
Высота профиля – 47,5 мм. |
|
|
Валенсия | Волны металлочерепицы имеют идеальную симметричную форму. Благодаря этому кровля выглядит стильно и привлекательно. | Шаг волны профиля – 350мм.
Высота профиля – 47 мм. |
|
|
Джокер | Волна правильной формы. Округлые края имеет гребень и подошва. | Шаг волны профиля – 350мм.
Высота профиля – 53 мм. |
|
|
Супермонтеррей | Имеет такие же очертания, что и Монтеррей, но высота профиля увеличена. За счет этого крыша отлично смотрится на домах большой площади. | Шаг волны профиля – 350мм.
Высота профиля – 45 -46 мм. |
Выбор типа профиля зависит исключительно от эстетических предпочтений покупателя. На прочность или надежность покрытия он влияния не оказывает. Профили с большой высотой будут лучше смотреться на домах внушительной площади. А для маленьких построек чаще выбирают классический вариант Монтеррей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 8026 Линейки поверочные. Технические условия
ГОСТ 14918 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия
ГОСТ 34180-2017 Прокат стальной тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия
ГОСТ 34649 Прокат стальной тонколистовой холоднокатаный электролитически оцинкованный с полимерным покрытием с непрерывных линий. Технические условия
ГОСТ Р 52246-2016 Прокат листовой горячеоцинкованный. Технические условия
ГОСТ Р 59288 Оценка соответствия. Правила сертификации листов металлических профилированных кровельных (металлочерепицы)
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
(Измененная редакция, Изм. N 1).
Вывод
Принцип укладки кровли
Точность правильного определения размера металлочерепицы имеет огромное значение при расчете кровли вашего дома. От этого напрямую зависит сумма расходов на возведение крыши, причем ошибки не допускаются ни в ту, ни в другую сторону. Нехватка материала так же нежелательна, как и его излишки. Вряд ли продавец заберет несколько листов, нарезанных под ваши размеры, а если вы его и уговорите, то получите максимум полцены.
Поэтому гораздо проще, надежнее и дешевле потратить полчаса на изучение имеющейся информации, найти хороший онлайн-калькулятор, уточнить у продавца размеры листов и еще раз перемерить вашу кровлю. Только после этого приступайте к расчетам. А готовые результаты попросите перепроверить специалистов фирмы, которая будет поставлять вам металлочерепицу. Только в этом случае можно быть спокойным и приступать к монтажу с чистой совестью.
Только в этом случае можно гарантировать полную ответственность продавца за достоверность результата. При возникновении каких-либо нестыковок поставщик будет устранять возникшие проблемы самостоятельно. Если же расчеты проводились на основании ваших замеров или данных чертежа, все неточности будут списаны на ошибочные показатели, и устранять их придется за свой счет.
