Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
поливинилхлорид (ПВХ),
полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

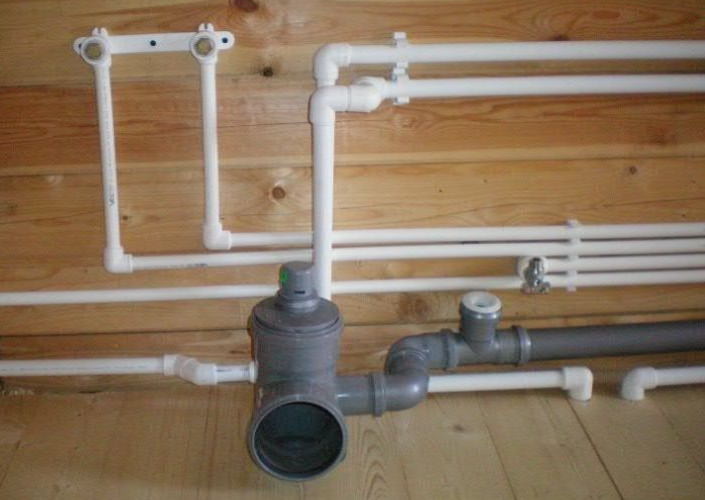

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

От чего зависит выбор диаметра?

Выбор диаметра ПП трубопровода зависит от:

цели применения;
силы напора;
нагруженности;
количества источников воды.

Как правило, входная труба обладает диаметром 32 мм. Для разводки используются ППТ 16-20 мм. При этом внутренний диаметр труб напрямую зависит от толщины их стенок, поэтому данный параметр является одним из самых важных при устройстве системы водоснабжения. Для наиболее точного представления существует специальная таблица соответствия.

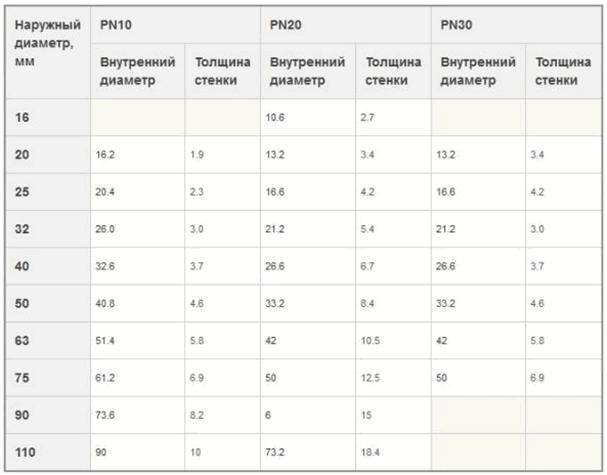

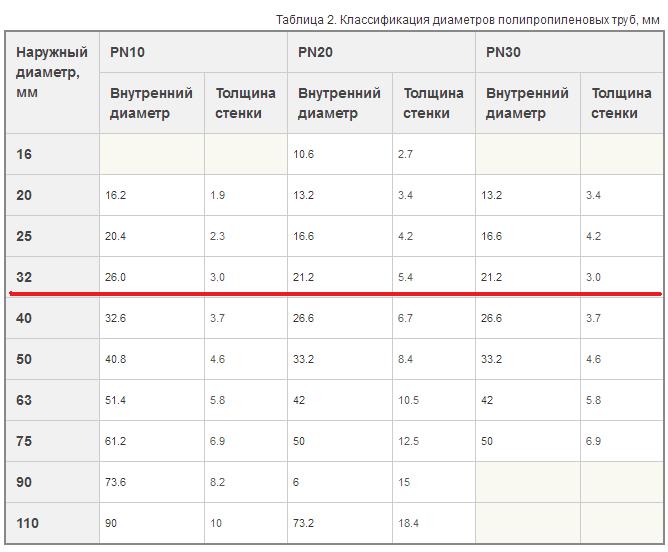

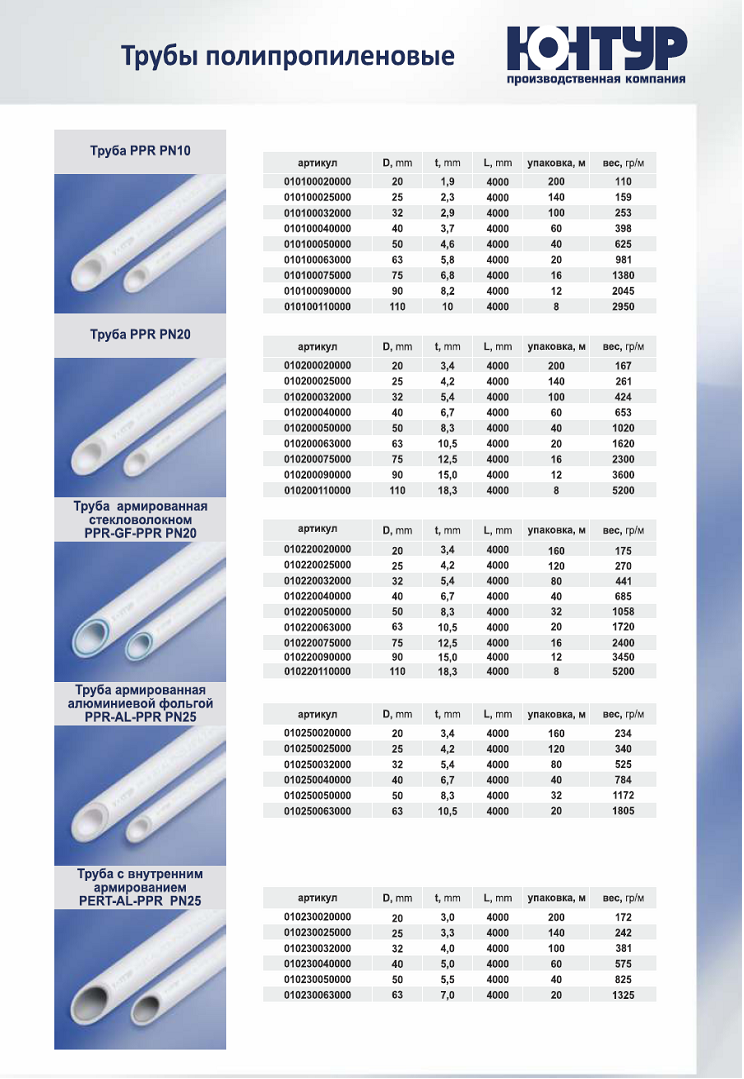

Диаметр полипропиленовых труб таблица:

Для системы водопровода, чаще всего, используют трубы с наружным диаметром от 21 до 25 миллиметров, что аналогично стандартным стальным трубам диаметром ½ и ¾ дюйма. Для стояков применяют изделия с диаметром от 32 до 40 миллиметров.

Среди полипропиленовых труб есть несколько видов диаметра:

16-1200 мм;
16-32 мм в случае с бытовыми изделиями;
40-50 мм для внутренней канализации.

Максимально возможный диаметр труб равен 110 мм. Однако, он применяется только в случае обустройства канализаций больших многоквартирных домов.

Максимальное давление, при котором может использоваться конкретная труба из полимера, обозначается в маркировке. К примеру, надпись PN10 означает, что изделие должно эксплуатироваться при давлении не более 10 бар, PN20 – не более 20 бар. Помимо этого в маркировке указывают температуру в градусах.

Полипропиленовые трубки обладают большим коэффициентом расширения: при изменении температуры в процессе использования магистрали размеры ППТ заметно меняются.

Внутренний диаметр зависит от проходимости водопровода. На уровень проходимости влияют следующие факторы:

внутреннее сечение (чем оно меньше, тем поток слабее);
общее давление внутри системы;
отложения внутри труб (зависит от срока эксплуатации изделия);
количество переходов, поворотов и стыков;
состав сырья ППТ (при более гладкой поверхности напор и проходимость увеличатся);
общая протяженность трубопровода (при большой длине проходимость снижается).

Диаметр и толщина стенок напрямую зависят от цели применения и класса трубы. Чтобы узнать точный диаметр, существует специальный расчет, основываясь на измерении гидравлических параметров. Основная цель данного расчета в том, чтобы получить самые точные показатели диаметров.

Во время расчета нужно учитывать все аспекты, включая структуру системы и рабочее давление. К примеру, трубы для системы отопления существенно отличаются от изделий для холодного водоснабжения. В большинстве случаев для безотказной работы магистрали без сбоев необходимо использовать трубы с большим сечением, которое увеличит расходы в несколько раз. Если игнорировать необходимость в большом сечении, то заметно снизится напор.

Маркировка полипропиленовых труб

Маркировка полипропиленовых труб позволяет правильно определить сферу применения. На ней отображены технические характеристики. Представлена она в виде небольшого списка.

Обычно последовательность данных следующая:

Логотип производителя. Трубы, на которых он отсутствует, лучше не приобретать.
Название трубы.
Материалы. Обозначаются аббревиатурой, вот несколько примеров:

Полипропилен – PP;
Алюминий – AL;
Стекловолокно – GF;
Композийные материалы – PPR;

Последовательность материалов, друг от друга они отделяются косой линией.

Размерное соотношение.
Наружный диаметр трубы и толщина стенки.
Класс давления — PN10 и более.
Рабочее давление, указанное в SDR.
Класс эксплуатации.
ГОСТы и стандарты.

По давлению

Движение в трубе создает давление, которое эта самая труба должна выдерживать. Здесь есть четыре категории качества:

PN10, рабочее давление которой составляет 10 Бар, а максимальная температура +45°C. Самая простая труба, которую используют для систем холодного водоснабжения (СХВ) с невысоким давлением.
PN16 может выдерживать давление до 15 Бар и температуру до 60°C. Такие трубы используют для холодного водоснабжения не только обычных, но и многоквартирных домов.
PN20 представляют собой армированные трубы небольшой толщины. Они выдерживают температуру до 75°C и давление до 20 Бар. Обычно этот вариант используют для системы горячего водоснабжения
PN25 – это прочнейшие армированные трубы с толстой стенкой. Выдерживают температуру до +95°C и давление до 25 Бар. Используются для горячего водоснабжения в многоквартирных домах.

По составу сырья

Также важна маркировка полипропиленовых труб по составу сырья. Зная состав сырья, можно определить сферу использования трубы. Существует несколько разновидностей деталей:

РРВ – Используется для установки теплого пола. Имеет микромолекулы в составе;

PPs – благодаря молекулярному строению подходит для монтажа вентиляционных систем;

PPRC/PPR – используются при установке канализации, частично состоят из кристаллического рандом-сополимера;

РРН – Имеют большой диаметр, хорошо подходят для промышленных объектов. В их состав входят антипирен, нуклеатор и антистатик;

По маркам продукции

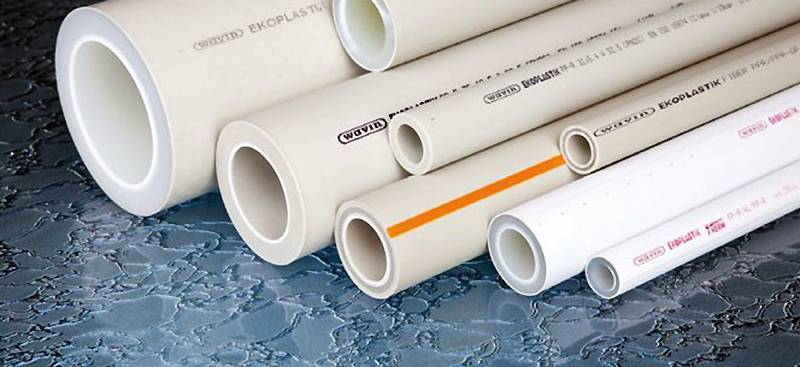

К покупке рекомендуется продукция нескольких фирм:

FV-PLAST – Чешская компания, занимающаяся производством труб для сантехники. Производят множество моделей разного диаметра, большинство из них имеют алюминиевые вставки.
Баннингер – производит дорогую продукцию высокого качества.
PRO AQUA – фирма производит трубы по доступной цене. На качестве это не сильно отражается, поскольку все товары соответствуют международным стандартам.

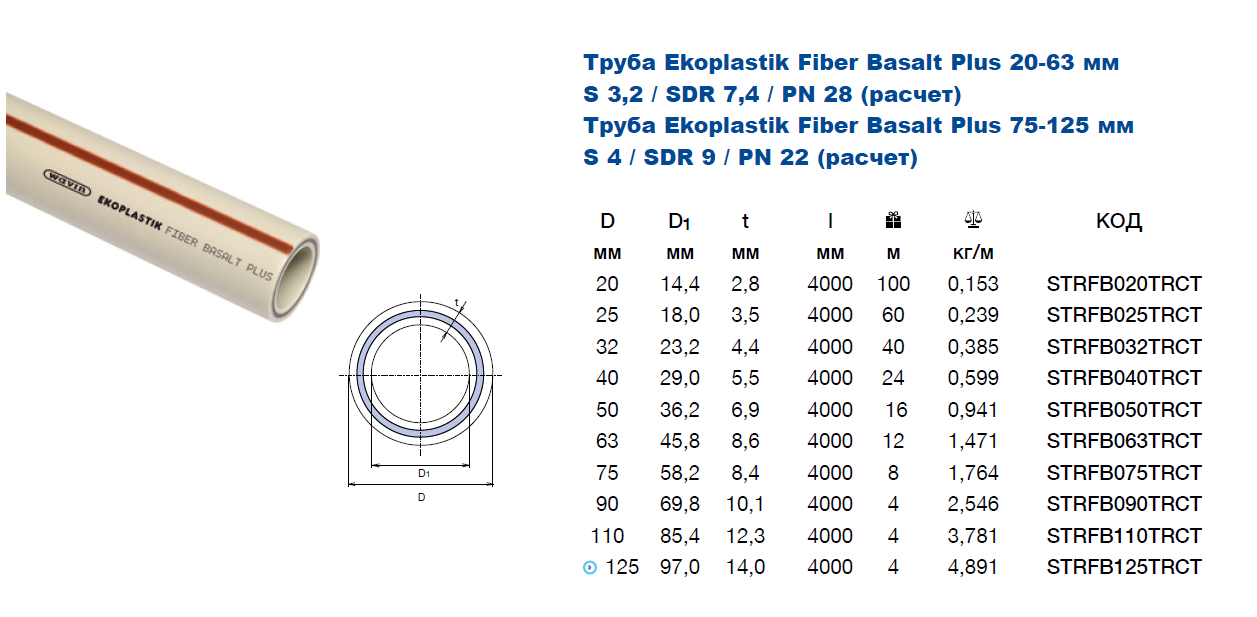

Вавин Экопластик – их пластиковые трубы FIBER достаточно прочные и устойчивые к поломкам. Компания мирового уровня гарантирует стабильные цены и высокое качество.

Разумеется, это далеко не все бренды, производителя стоит подбирать по качеству и цен товара. Отличить хорошую фирму от халтурщиков помогут отзывы и соответствия ГОСТам.

Подбор диаметра труб по заданной скорости теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 80/60)

Приведенное выше описание очень похоже на то, что происходит в двухтрубной тупиковой системе отопления.

В системе отопления есть свой завод, который производит тепло — это котел. Роль дорог играют трубопроводы. Теплоноситель — чаще вода, «везет» тепло к радиаторам, где оно расходуется, восполняя тепловые потери помещения. «Разгрузившаяся» остывшая вода вновь возвращается в котел, чтобы заправиться теплом. Процесс происходит постоянно.

Диаметр труб для системы отопления подбирается по тому же самому принципу, что и ширина дорог из нашего примера. Чем больше требуется передать тепла, которое несет вода, тем больше должен быть диаметр трубы. По мере уменьшения потребности в тепле на каждом отдельном участке, диаметр труб уменьшается.

Какое количество тепла может пропустить та или иная труба?

Опуская подробные объяснения и расчеты по известным формулам, скажем лишь, что одним из распространенных способов определения диаметров труб является задача скорости, с которой будет двигаться теплоноситель внутри трубы.

С одной стороны, скорость теплоносителя не должна быть меньше 0,25 м/сек. При меньших скоростях образуются воздушные пробки, препятствующие циркуляции теплоносителя.

Подбор диаметра труб по скорости теплоносителя. (режим 75/60)

А с другой стороны, она должна быть не выше 1,5 м/сек. При больших скоростях возникает шум от двигающегося внутри труб теплоносителя.

Практикой и расчетами установлено, что скорость теплоносителя, лежащая в пределах 0,3 — 0,7 м/сек является самой оптимальной с точки зрения энергоэффективности и затрат на материал.

В таблицах приведены скорости движения воды по трубопроводу в зависимости от тепловой нагрузки и диаметра труб.

В левом столбце вы видите тепловую нагрузку. Вверху — наружные диаметры полипропиленовых труб. В самой таблице проставлены значения скорости воды, двигающейся по трубам.

Красным цветом обозначены рекомендованные скорости для конкретного диаметра труб по заданной тепловой нагрузке.

Рассмотрим использование данных из таблицы на примере.

Пример подбора диаметра труб.

Предположим, у нас есть частный двухэтажный дом общей площадью 380 м 2 с тепловыми потерями 38000 Вт.

Также расчетами установлено, что на первом этаже теплопотери составляют 20000 Вт, а на втором — 18000 Вт.

Тепловой режим взят 80/60. (80 о С — подача; 60 о С — обратка)

В качестве схемы мы избрали двухтрубную поэтажную тупиковую систему отопления, разделенную на каждом этаже на две равнонагруженные ветки (направление в два крыла).

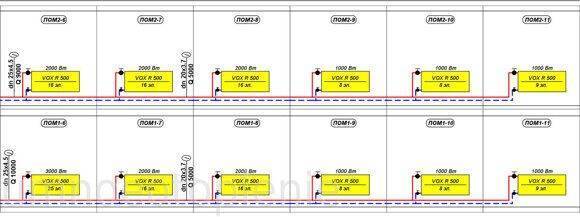

Левая ветка первого и второго этажа

Правая ветка первого и второго этажа

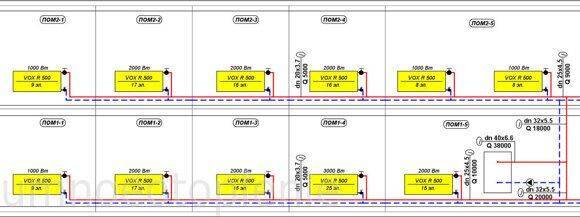

Какой нужен диаметр труб основной подающей и обратной магистрали, подключенной к котлу?

Через нее проходит весь поток воды, предназначенный для обогрева всего дома. А это 38000 Вт.

Находим в таблице 38000 Вт и по горизонтали двигаемся к красному полю. Затем поднимаемся по вертикали и находим нужный диаметр трубы.

Как видим, для нашего случая подходят три диаметра трубы: 40, 50, 63. Какой выбрать? В данном случае, логично, что 40, потому что дешевле. Зачем нам для шести машин строить восьми полосную дорогу?

Мы дошли до первого разветвления. Часть тепла 20000 Вт должна пойти по трубопроводу на обогрев 1 этажа, а другая — 18000 Вт по стоякам поднимется на второй этаж. Какие трубы будут нужны нам теперь?

Смотрим по таблице скорость теплоносителя и соответствующие диаметры труб.

Как видим, нужно использовать 32 трубу и для первого и для второго этажа.

В согласии с данными из примера на каждом этаже трубы разделяются на две равнозначных по тепловой нагрузке ветки.

Для первого этажа каждая из веток несет тепло, равное 20000 / 2 = 10000 Вт.

Для второго этажа — 18000 / 2 = 9000 Вт.

Какие трубы будем использовать для каждой ветки? Снова смотрим таблицу.

Итак, были выбраны трубы диаметром 25 мм.

Что дальше? Наконец, на пути каждой ветки начали встречаться радиаторы, которые стали постепенно снимать тепловую нагрузку с веток.

Глядя в таблицу, мы видим, что как только тепловая нагрузка упадет до 5000 Вт, можно будет перейти на трубы диаметром 20 мм и дальше оставшуюся разводку можно сделать этими трубами.

На практике переход на трубы диаметром 20 мм мы делаем при тепловой нагрузке 3000 Вт.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Особенности и классификация

Достоинства:

Устойчивость к минусовым температурам.
Срок службы ≥ 50 лет.
Экологичность материала и безопасность в работе.
Бесшумность и гашение вибраций от движения воды по трассе.
Поддерживается чистота воды в любых трассах: в отоплении, в ХВС или ГВС.
Простой монтаж и разборка пенопропиленовых магистралей.
Низкая цена на изделия.

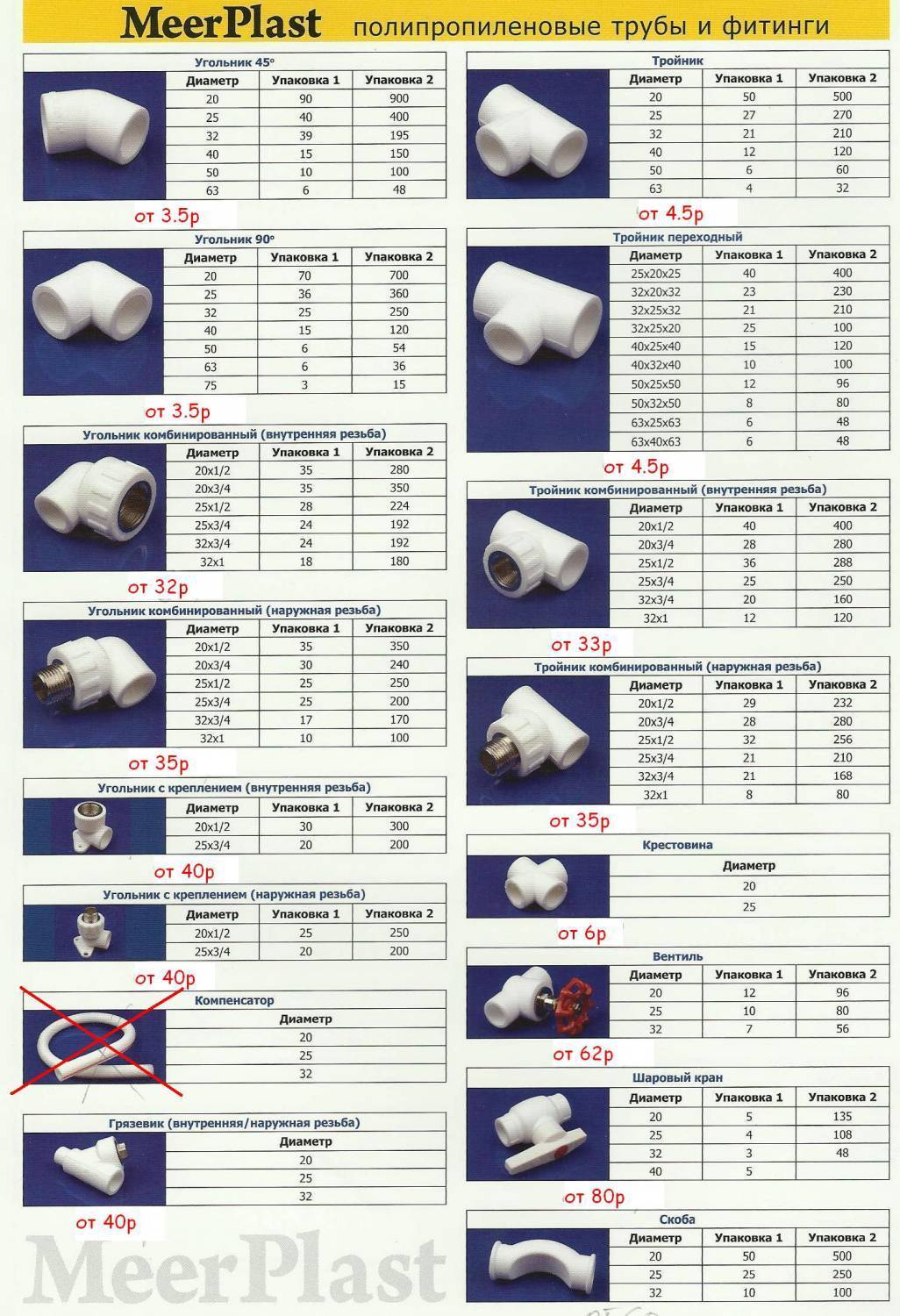

Трубы и фитинги

Классификация труб ПП производится по материалу. Полипропилен классифицируется на следующие типы: PP-H, PP-B и PP-R.

Изделия PP-R и PPR-С изготавливаются на базе рандом-сополимеров с кристаллической структурой. Эта продукция способна переносить контрастные температуры от -1700С до +140С, кратковременные большие механические нагрузки и завышенное рабочее давление. PP-R и PPR-С закладывают в проект при монтаже канализационных магистралей, отопительных трубопроводов, ХВС и горячего водоснабжения. Актуальные диаметры PP-R и PPR-С – от 16 мм до 110 мм.

Для выпуска PP-H продукции требуются антистатические присадки, антипиреновые добавки и нуклеаторы, поэтому трубы считаются высокопрочными. Такой трубный элемент используется при прокладке трасс холодного водоснабжения, вентиляции и ливневок. Геометрические параметры PP-продукции для воды больше, чем для отопительных систем, потому что их применяют для укладки сточной канализации и промышленных водоотводов.

Трубная продукция PP-B изготавливается с добавлением гомополимеров, их структура также кристаллическая. Высокая прочность к импульсным механическим нагрузкам – отличительная черта этих изделий. PP-B-элементы применяют для сборки «теплых полов» и трассы ХВС. Актуальные диаметры PP-R и PPR-С – от 16 мм до 25 мм.

Изделия PP-S включают в себя полифенилсульфидные вещества. Трубы высочайшего класса имеют высокое сопротивление механическим усилиям, отлично работают в контрастной среде, устойчивы к перепадам давления и не поддаются истиранию. Актуальные диаметры PP-R и PPR-С – от 20 мм до 1200 мм. Применяют PP-S-детали для прокладки вентиляции, трасс с холодной и горячей водой, в отоплении.Как маркируются ПП-изделия

Класс эксплуатации	Рабочая температура, С	Срок службы, лет	Максимальная температура, С	Срок службы при максимальной температуре, год	Аварийная температура, С	Срок службы при аварийной температуре, часов	Сфера использования
ХВ	20	50	–	–	–	–	Холодное водоснабжение
1	60	49	80	1	95	100	Горячее водоснабжение (60°С)
2	70	49	80	1	95	100	Горячее водоснабжение (70°С)
3	30 40	20 25	50	4,5	65	100	Низкотемпературное напольное отопление
4	20 40 60	2,5 20 25	70	2,5	100	100	Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами
5	20 60 80	14 25 10	90	1	100	100	Высокотемпературное отопление

Отличия классов труб по параметрам:

Тип 1 – PP-H – прочные, но термически неустойчивые изделия, на холоде растрескиваются.
Тип 2 – PP-B – прочность, как у PP-H, но термостойкость выше, так как в состав материала добавляется полиэтилен. Может работать как при низких температурах, так и в высокотемпературной среде.
Тип 3 – PP-R – в материал добавляется кристаллический пропилен и этилен. Трубы имеют высокую механическую прочность и термостойкость. Кратковременно может работать при ≥ +140°C, рабочая температура для PPR – +90°C. Имеет способность восстанавливаться после воздействия низких температур (молекулярная память). Изделия класса PP-R прочнее, чем трубы из металлопластика, не реагируют на агрессивные среды.
Тип 4 – PP-S, материал – полифенилсульфид, имеющий уникальную молекулярную структуру, высокое сопротивление механическим воздействиям, способный работать при любых рабочих температурах, не восприимчивый к истиранию и значениям рабочих давлений.

Особенности маркировки труб из пенопропилена

Как правильно выбрать

Основные рабочие параметры, по которым следует выбирать нужные марки труб ПП:

Температура рабочей среды, которая зависит от области применения. Так, для монтажа системы отопления в доме или ГВС рекомендуется приобретать трубы класса PPR, которые рассчитаны на эксплуатацию в высокотемпературных условиях. Для остальных областей рекомендуется применять изделия классов PP-B, PP-R и PP-S – цена на них меньше, а параметры вполне подходящие.
Давление внутри трубы маркируется символами N20 и N25 — это предельное давление при полной нагрузке на магистраль.
Армированные изделия. Трубы усиливаются фольгой из тонкого слоя алюминия, также может присутствовать слой из стекловолокна и пропилена. Трубы с армированием применяют для работы в высокотемпературной рабочей среде, чтобы тело изделия не деформировалось.

Разновидности полипропиленовых труб

Трубы из полипропилена разделяются на типы в соответствии с составом сырья и давлением, при котором они используются.

Классификация полипропиленовых труб (ППТ) по составу сырья, а именно по степени модификации основного полимера с различными используемыми добавками:

PPR (PPRС, ППР) – трубы этого типа делают из статического сополимера пенопропилена с кристаллической структурой молекул. Данные изделия отличаются устойчивостью к температурным колебаниям от -170 до +1400С, а также ударным нагрузкам, поэтому их часто используют для систем водопровода, отопления и канализации. Размер диаметра от 16 мм до 110 мм.
PPH – в данных изделиях для придания повешенной ударной прочности с полипропиленом смешивают модифицирующие добавки: нуклеаторы, антипирены, антистатики. Данный тип с большим диаметром применяется для системы наружного водопровода, дренажа, вентиляции. А для устройства отопления эти изделия не подходят, поскольку отличаются низкой температурой плавления.
PPB (блок-сополимер) – данный тип сырья обладает структурой из блоков микромолекул гомополимера, отличающихся по составу и строению, которые чередуются между собой в определенном порядке. В конечном итоге изделия приобретают повышенную степень ударной стойкости, поэтому их используют для системы теплый пол и холодного водоснабжения.
PPs (полифенилсульфид) – этот высочайший класс полимера с особым строением молекул обладает повышенной устойчивостью к нагрузкам и перегреванию, очень износостойкий и прочный. Применяется PPs для устройства холодного и горячего водоснабжения, вентиляции, систем отопления. Диаметр этих полипропиленовых труб варьируется от 20 до 1200 мм.

При этом конфигурации, а также внешний и внутренний диаметр полипропиленовых труб строго регламентируются ГОСТ.

В маркировке труб из полипропилена встречаются обозначения N25, N 20, N10 и т.д. Данный показатель позволяет оценить устойчивость ППТ к давлению жидкости, которая находится в них.

Различают такие типы полипропиленовых труб по давлению, от которого зависит, какого диаметра выбирать изделие:

РN10 (N10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Применяются для устройства систем теплых полов, холодного водоснабжения с нагревом до +45 оС. Диаметр труб этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
PN16 – этот тип изделий используется редко, обладает давлением на стенку 1,6 МПа. Подходит для холодной и горячей воды с нагревом теплоносителя до +60 оС.
N20 (РN20) – изделия с рабочим давлением на стенку 2,0 МПа и толщиной 16…18,4 мм. Наиболее востребованный полимер для подвода горячего и холодного водоснабжения с температурой нагрева до 80 оС. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
N25 (РN25) – полипропилен с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Прекрасно подходят для обустройства систем горячего водоснабжения, отопления с температурой жидкости до +95 оС. Многослойная структура этих изделий способствует высокой устойчивости к тепловым и ударным нагрузкам. Диаметр труб этого типа – 13,2…50 мм, наружный – 21,2…77,9 мм.

Существуют также ППТ, армированные стекловолокном. Такие магистрали не расслаиваются в процессе эксплуатации, а при сборке водопровода позволяют сэкономить время на зачистке срезов при сварке. Полипропиленовые трубы с армированием стекловолоконной сеткой устойчивы к деформации, обладают увеличенным сроком эксплуатации, обеспечивают быстрый и легкий монтаж.

Стандартная классификация полипропиленовых труб

Полипропиленовые трубы делятся по величине давления в системе четыре категории:

PN10.

Рабочее давление 10 кгс/см2
или 1,0 МПа, максимальная температура рабочей среды 45°C. Применяются для систем холодного водоснабжения с невысоким давлением рабочей среды.

PN16.

Максимальное давление 16 кгс/см2
или 1,6 МПа, температура до 60°C. Применяются также для систем с холодной водой. Возможно использование в многоэтажных домах.

PN20.

Рабочее давление в системе до 20 кгс/см2 или 2,0 Мпа. Максимальная температура +75°C. Обычно это армированные трубы, но с небольшой толщиной стенки. Используют для монтажа систем горячего водоснабжения.

PN25.

Рабочее давление таких труб до 25 кгс/см2 или 2,5 МПа, Температура в системе до +95°C. Такие трубы изготавливают только армированные и с толстой стенкой. Это самые прочные трубы. Применяются для систем ГВС в многоэтажках и для разводки отопления.

В таблице ниже приведены данные по расчетному давлению полипропиленовых труб PN 10, PN 16 PN 20, PN 25 в зависимости от срока службы и температуры.

Температура (°С)	Срок службы (лет)	Тип трубы
РN 10	РN 16	PN 20	PN 25
Допустимое превышение давления, кгс/см2
20	10	13,5	21,7	21,7	33,9
25	13,2	21,1	26,4	33,0
50	12,9	20,7	25,9	32,3
30	10	11,7	18,8	23,5	9,3
25	11,3	18,1	22,7	28,3
50	11,1	17,7	22,1	27,7
40	10	10,1	16,2	20,3	25,3
25	9,7	15,6	19,5	24,3
50	9,2	14,7	18,4	23,0
50	8,7	13,9	17,3	23,5	21,7
25	8,0	12,8	16,0	20,0
50	7,3	11,7	14,7	18,3
60	10	7,2	11,5	14,4	18,0
25	6,1	9,8	12,3	15,3
50	5,5	8,7	10,9	13,7
70	10	5,3	8,5	10,7	13,3
25	4,5	7,3	9,1	11,9
30	4,4	7,0	8,8	11,0
50	4,3	6,8	8,5	10,7
80	5	4,3	6,9	8,7	10,8
10	3,9	6,3	7,9	9,8
25	3,7	5,9	7,5	9,2
95	1	3,9	6,7	7,6	8,5
5	2,8	4,4	5,4	6,1

Полипропиленовые трубы могут изготавливаться как однослойные, так и многослойные. Многослойные трубы подразумевает армирование: пятислойная конструкция, где между слоями пластика находится армирующая прокладка. Толщина армирующего слоя обычно варьируется в пределах 0.1-0.5 мм. Толщина стенок трубы ППР зависит от типоразмера трубы и варьируется от 1,9 мм. до 18,4 мм.

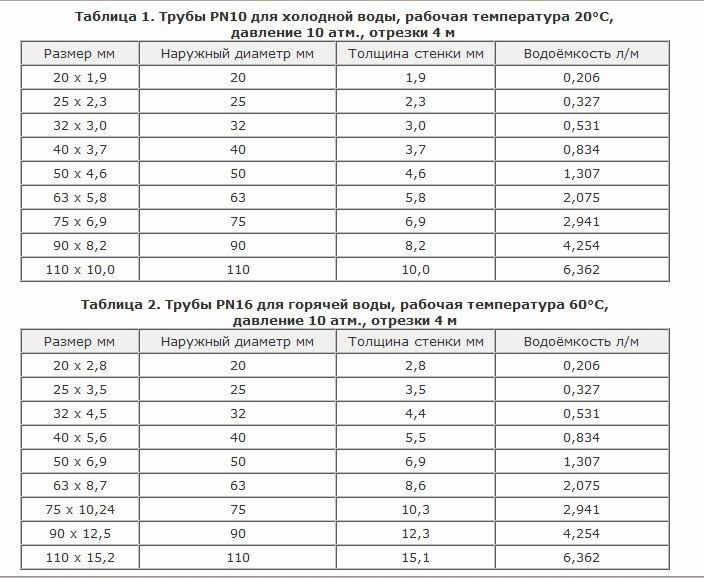

Таблица зависимости толщины стенки труб ППР от диаметра и давления в системе.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10.6	2.7
20	16.2	1.9	13.2	3.4	13.2	3.4
25	20.4	2.3	16.6	4.2	16.6	4.2
32	26.0	3.0	21.2	5.4	21.2	3.0
40	32.6	3.7	26.6	6.7	26.6	3.7
50	40.8	4.6	33.2	8.4	33.2	4.6
63	51.4	5.8	42	10.5	42	5.8
75	61.2	6.9	50	12.5	50	6.9
90	73.6	8.2	6	15
110	90	10	73.2	18.4

Преимущества полипропиленовых труб

Данные изделия всё больше вытесняют с сантехнического рынка стальную трубную продукцию по многим причинам. Главными же являются следующие факторы:

неподверженность коррозии. Благодаря этому свойству транспортируемая среда не загрязняется, а срок службы полипропиленовой магистрали составляет минимум 50 лет, в то время как у стального трубопровода этот показатель не превышает 20 лет;
повышенная устойчивость к воздействию химически агрессивных соединений. Металл не относится к категории инертных веществ. Сталь подвержена воздействию кислот и щелочей, что является ещё одной причиной протекания процесса коррозии. Высокая инертность полипропилена противодействует вступлению данного материала в реакцию почти со всеми активными химическими реагентами;
морозостойкость. Казалось бы, сталь должна успешнее справляться с морозами. Но, как показывает практика, изготовленные из неё трубы при замерзании в них жидкости нередко разрываются. Полипропиленовые изделия в этом случае вначале расширяются, а после оттаивания воды принимают первоначальную форму благодаря наличию отличной молекулярной памяти;
повышенная биологическая устойчивость. Высокий коэффициент шероховатости стали создаёт условия для размножения различных микроорганизмов, в том числе и болезнетворных бактерий. А гладкая внутренняя поверхность полипропиленовых труб не даёт возможности отложиться в их полости никаким загрязнениям;
хорошие диэлектрические свойства. Данный полимер в отличие от стали абсолютно не проводит электроток. Поэтому появление пагубных для здоровья человека блуждающих токов исключено;
не требуется дополнительная защита. Подвергать трубы из полипропилена антикоррозионной обработке, как это практикуется со стальными изделиями, нет необходимости. Более того, полипропиленовые трубы не надо красить, а если и делать это, то только в декоративных целях.
