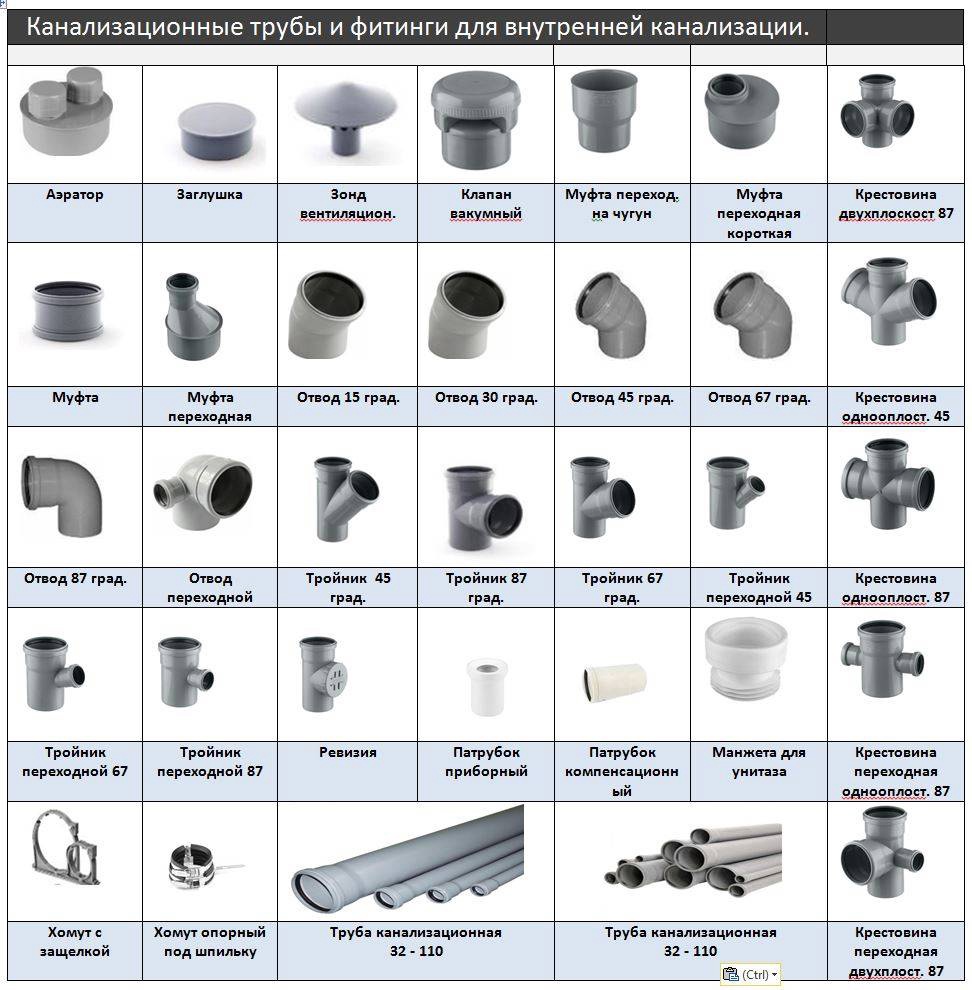

Фасонные части канализационных труб пвх, размеры и разновидности

Полимерные (пластиковые) канализационные трубы

Абсолютный лидер в сфере строительства комплексов и сетей канализации – полимерные пластиковые трубы. Они производятся из следующих материалов:

  1. Полипропилен;
  2. Поливинилхлорид (ПВХ);
  3. Полиэтилен;
  4. Стеклопластик.

Изделия из полимеров обладают рядом общих достоинств:

  1. Низкая стоимость;
  2. Гладкая внутренняя поверхность, препятствующая образованию отложений и засоров;
  3. Малый вес;
  4. Простота сборки и монтажа;
  5. Нейтральность к растворам агрессивных веществ.

По назначению трубы канализации из пластика делятся на 2 вида – для внутренних и для наружных сетей.

Для внутренней разводки канализации наибольшей популярностью пользуются серые трубы из полипропилена.

Они обладают самыми высокими среди полимеров температурными характеристиками:

  1. Рабочая температура – до 80С;
  2. Кратковременно выдерживают температуру в 95С.

Срок службы этого типа труб составляет величину от 50 лет. Не вызывает сомнений, что при надлежащей эксплуатации этот срок будет иметь гораздо большее значение. Трубы из полипропилена, имеющие оранжевый цвет, отличаются большей толщиной стенки и повышенной прочностью, применяются для строительства наружной сети канализации.

Для этой же сферы строительства выпускаются гофрированные полипропиленовые трубы, имеющие высокую кольцевую жесткость.

Также производятся трубы из ПП для бесшумной канализации (белого цвета). Они не требуют мероприятий по шумоизоляции, практически обязательных для всех полимерных трубопроводов водоотведения.

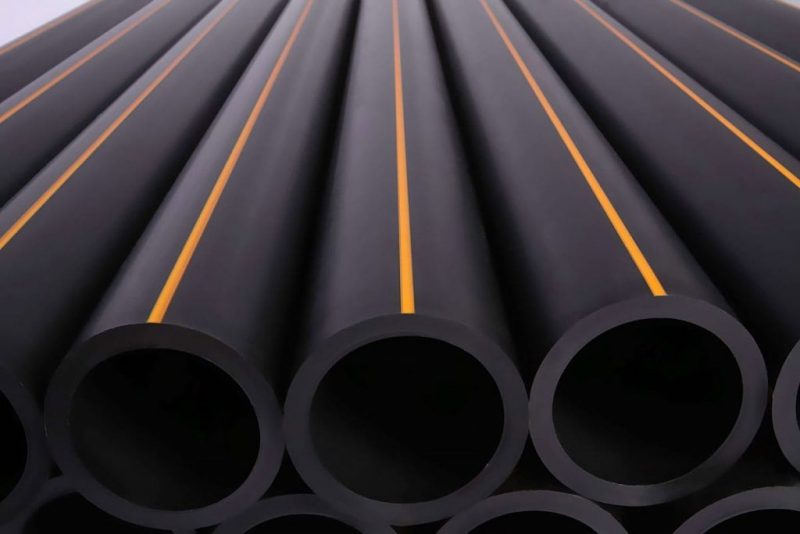

Второе место по популярности занимают трубы из полиэтилена высокого и низкого давления (ПВД и ПНД). Они выдерживают температуру рабочей среды до 60С.

Для наружных коммуникаций производятся двухслойные гофрированные трубы из полиэтилена, обладающие высокой прочностью.

Трубопроводы и фитинги из поливинилхлорида имеют предел рабочей температуры в 40С. Это ограничение значительно снижает частоту использования этого материала.

Соединение всех пластиковых труб производится с помощью раструбов с резиновыми кольцами, монтаж не требует значительных усилий и навыков. Для облегчения стыковки применяется гелевая силиконовая смазка или просто вода.

Кроме того, трубы из ПВХ стыкуются с помощью клея. Предварительно поверхности соединения обрабатываются специальным составом. Патрубок вставляют в раструб и проворачивают на четверть оборота для равномерного распределения клеящего состава. Такой метод стыковки применяется в напорной канализации.

Полиэтиленовые трубы большого диаметра (более 100 мм) могут соединяться свариванием с применением специального оборудования.

Стеклопластиковые трубы отличаются высокими показателями качества, но имеют значительную стоимость и не пользуются пока особым успехом у потребителя.

Рекомендуем прочитать:

Выбор котла для отопления частного дома

Способы экономии воды

Частный дом без отопления

Запорно-регулирующая арматура радиаторов

Печное отопление частного дома

Газовое отопление частного дома

(Просмотров 3 866 , 1 сегодня)

Прочистка труб

Прочищать рано или поздно приходится любой канализационный трубопровод. Нужно заранее подумать, каким образом это делать. Для периодической прочистки понадобится ревизионное отделение. Внешне оно выглядит как обыкновенный сантехнический тройник, боковая секция которого имеет заглушку. Через нее прочищают канализационный трубопровод.

В выборе этого элемента есть свой нюанс: ревизионные тройники выпускаются с накидной или резьбовой заглушкой. Для определения вида ревизионного отделения нужно вспомнить способ прочистки засоров в раковине или мойке с помощью вантуза – он создает в трубах гидроудар. Крышка без резьбы попросту соскочит и произойдет затопление. В этом случае лучше выбирать ревизионный тройник с резьбовой заглушкой.

Виды канализационных труб

Существует два вида материалов, используемых для этих целей: пластик и металл.

Пластиковые трубы

Наиболее востребованы в последние годы — пластиковые трубы, которые пользуются большей популярностью в сравнении с металлическими, поскольку их легче транспортировать и монтировать.

Трубы из пластика делятся на:

  • из полиэтилена низкого давления (ПНД);
  • из пластика высокого давления (ПВД);
  • поливинилхлоридные (ПВХ);
  • полипропиленовые (ПП).

Эти материалы отличаются друг от друга степенью прочности, выносливости и стоимостью. Трубы из разного вида пластика предназначены для разных целей: некоторые пригодны только для ХВС или дренажных систем.

Более прочные, которые по стойкости к термическим нагрузкам вполне сравнимы с металлом, рекомендуют использовать для систем отопления. Для монтажа канализации пластиковые трубы наиболее удобны.

К преимуществам относятся:

  • Химическая инертность. Все пластиковые трубы устойчивы к любым веществам: кислотам, щелочам, солям, активным формам кислорода. Они не вступают в химические реакции. Растворы, смываемые в канализацию, не нанесут вред.
  • Гладкая поверхность. Каждая неровность или шероховатость в канализационной трубе является ее слабым местом. Здесь образуется налет, который со временем приводит к перекрытию просвета. В случае возникновения такой ситуации канализацию приходится чистить. Пластиковые трубы гладкие, потому налет на их стенках не образуется и она не засоряется.
  • Устойчивость к коррозии. Пластик, в отличие от металла, не окисляется под действием влаги и кислорода. Они не подвержены коррозии даже при нахождении во влажной почве благодаря свойствам материалов, из которых изготовлены.
  • Малый вес. Трубы из пластика легкие. Их проще транспортировать, с ними легче работать и стоимость их ниже.

К недостаткам можно отнести:

  • Сложный монтаж. Для того, чтобы соединить две трубы, необходимо иметь специальный сварочный аппарат и набор различных муфт. Сварка тоже имеет ряд особенностей, например, большую сложность представляет подбор правильной температуры и длительности воздействия.
  • Гибкость. Пластиковые нельзя делать слишком длинными, они могут просто изгибаться под собственной тяжестью. Эта особенность диктует необходимость обрезания труб и создания дополнительных стыков.

Металлические трубы

Металлические трубы всегда изготавливаются из одного материала — из чугуна. Такие пользовались популярностью в середине 20-го века, но после появления более дешевых пластиковых аналогов, отошли на второй план.

В сравнении с пластиковыми эти трубы обладают:

Высокой прочностью. Чугунную трубу можно сделать любой длины. Она не изгибается под тяжестью собственного веса, потому ее не надо распиливать и заново соединять. Чем меньше в канализационной системе участков соединения труб, тем она надежнее. Долговечностью. Чугунные, установленные 60 лет назад до сих пор пригодны к эксплуатации, что говорит о высокой их надежности

Стоит обратить внимание, что долговечность во многом зависит от правильности выбора и монтажа труб. Простой монтаж

Чугунные трубы имеют раструб

Соединять их очень просто: достаточно вставить один конец в другой.

К недостаткам таких труб относится способность вступать в химические реакции, подверженность коррозии и большой вес.

Канализационные трубы отличаются не только по материалу, но и по диаметру.

Основные виды расчетов

При выполнении расчетов чаще используют данные СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», а также рекомендации из СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».

Уклон трубопровода канализации

Рекомендуемый уклон

Уклон отвечает за безнапорную работу системы и беспрепятственный сброс стоков в приемник. В таблицах СНиП приведены рекомендуемые для каждого диаметра труб минимальные уклоны:

  • сечение 110 мм — 1 см на каждый погонный метр коллектора;
  • диаметр 160 мм — 0,8 см на метр;
  • сечение 220 мм — 0,7 см на один метр протяженности коллектора.

Для внутренней части коммуникации придерживаются 1,5-2 см уклона на каждый погонный метр.

Если есть необходимость высчитать уклон коллектора через формулу, пользуются такой: d х коэффициент, где d — это сечение трубопровода, а коэффициент соответствует таким значениям:

  • 160 — 0,6;
  • 220 — 0,7;
  • 500 мм — 1;
  • 600-800 — 1,1;
  • 1000-1200 мм — 1,3.

Расчет сечения труб

Чтобы уложить трубы нужного диаметра, можно воспользоваться данными СНиП. Выглядят рекомендуемые значения следующим образом:

  • внутренняя часть канализации от всех сантехнических приборов — 50 мм;
  • труба от унитаза — 110 мм;
  • общественный стояк — 110-160 мм;
  • наружная часть канализации — 160-220 мм (для частного сектора и многоквартирного жилого дома);
  • центральная магистраль и промышленные предприятия — от 500 мм.

Расчет наполнения коллектора

Высчитывают наполненность трубы по формуле: Y= h/d. Здесь значение h — это максимальный уровень жидкости в системе, d — внутреннее сечение коллектора. В норме результат должен колебаться в пределах от 0,3 до 0,6.

Пример расчета уровня наполненности трубы канализации в частном секторе: за исходные данные берут уровень наполненности коллектора в пределах 60 мм, в то время как сечение тубы составляет 110 мм. Согласно приведенной формуле, 60/110 и получается 0,55. Значение соответствует норме.

Вычисление пропускной способности труб

На момент проектирования системы обязательно высчитывают пропускную способность трубопровода – определяют расчетные расходы сточных вод. Этот параметр вычисляют относительно суток, часов и секунд в зависимости от назначения здания (жилое, предприятие и пр.). Секундный расход стоков исчисляют в литрах, для суточного и часового данные исчисляют в м3.

Данные для средних расходов:

  • Qcp.сут= п · Nр / 1000 м³/сутки;
  • Qcp.час= п · Nр / (24 · 1000) м³/час;
  • qср.сек= п · Nр / (24 · 3600) л/сек.

Где:

  • п — средние нормы водоотведения на 1 жителя (в литрах);
  • Nр– расчётное количество жителей.

Для максимальных расходов:

  • Qмакс.сут= Qcp.сут · kсут = п · Nр · kсут / 1000 м³/сутки;
  • Qмакс.час= п1 · Nр · kобщ / (24 · 1000) м³/час;
  • qмакс.сек= п1 · Nр · kобщ / (24 · 3600) л/сек.

Где k – коэффициенты неравномерности: kсут – суточной, kобщ – общей.

Чтобы определить максимальную пропускную способность коллектора, пользуются формулой: q = aХv, где значение а – площадь живого сечения потока, а v – скорость транспортировки стоков.

За норму максимальных скоростей для каждого вида труб (материал изготовления) принято считать 8 м/с (металл) и до 4 м/с (бетон, пластик). Если скорость по факту получается больше, её нужно гасить с помощью поворотов системы или монтажа перепадных колодцев.

Нюансы использования раструбного соединения труб

Раструбное соединение отличается своей простотой. Так торец одной трубы имеет больший размер, куда и вставляется необходимый элемент. Для герметизации соединения используют разного рода уплотнители.

Виды раструбных соединений:

  • Без уплотнительного кольца;
  • С уплотнительным кольцом;
  • С помощью сварки.

Первый вариант отличается максимальной простотой. Для начала материалы измеряются и подготавливаются (отпиливаются, шлифуются). Затем подготовленная труба вставляется в раструб. Щель заделывается уплотнителем. Уплотнение происходит за счет промасленной пеньки или льна. Материал просовывается вглубь. А ближайшее расстояние обрабатывается силиконовым герметиком.

При использовании уплотнительного кольца нужная герметичность обеспечивается за счет этого резинового элемента. Кольцо зажимается между стенками трубы и раструба

При этом важно следить за совмещением центров

Использование сварки возможно только при наличии специального оборудования. Так используют механический или ручной сварочный аппарат. Процесс монтажа достаточно простой: элементы разогревают и соединяют.

Рекомендации по применению и монтажу

От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.

Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:

По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.
Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин

Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.

№2. ПВХ трубы: преимущества и недостатки

Прежде, чем выбирать что-либо, каждый вменяемый человек взвешивает все «за» и «против». Канализационные трубы исключением не станут.

Преимущества ПВХ канализационных труб:

  • демократичная стоимость. Обустройство канализации при помощи ПВХ труб обойдется в разы дешевле, чем организация такого же трубопровода из чугуна;
  • устойчивость к коррозии. Пластик не ржавеет, в отличие от того же чугуна, а это значит, что ПВХ позволит создать более долговечную канализационную систему;
  • стойкость как внешней, так и внутренней поверхности к агрессивным средам;
  • высокая герметичность. Так как материал не боится коррозии и прочих негативных факторов, можно не бояться, что под землей труба потеряет целостность, а сточные воды попадут в грунт;
  • гладкая внутренняя поверхность сводит к минимуму вероятность зарастания труб и их засора фекальными фракциями;
  • устойчивость к низким температурам. Поливинилхлоридные трубы не деформируются даже при длительном воздействии отрицательных температур;
  • небольшой вес, что значительно облегчает транспортировку и монтаж ПВХ труб;
  • достаточно высокая прочность и экологическая безопасность;
  • долговечность. Производители говорят о сроке эксплуатации до 50 лет;
  • пластик не проводит блуждающие токи, а это еще один плюс в плане вашей безопасности;

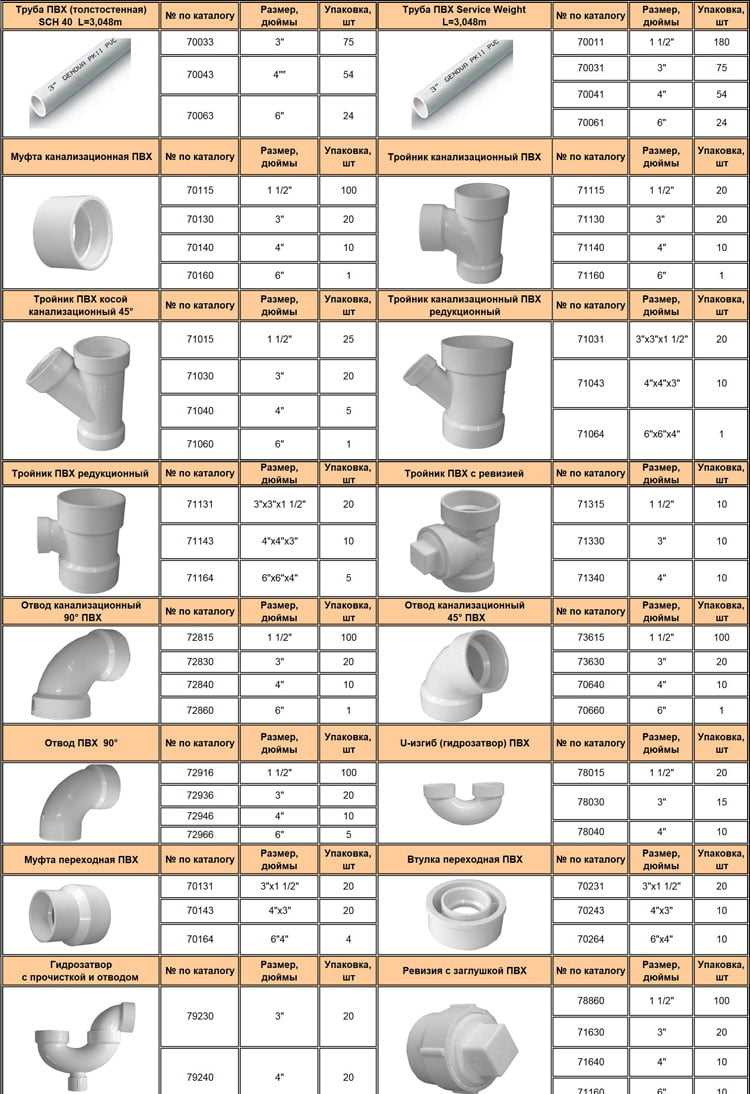

  • огромный выбор труб разного диаметра и длины, также есть достаточное количество переходников и монтажных элементов, так что обустройство канализационной системы из ПВХ труб – это относительно простая задача.

Не обошлось без недостатков:

чувствительность к высоким температурам. Максимальная рабочая температура для ПВХ труб +40С. Изделия выдерживают нагрев до +80С, но подобные воздействия должны быть редкими и кратковременными. При длительном контакте с горячими жидкостями материал теряет ряд полезных эксплуатационных качеств и быстро выходит из строя;
поливинилхлоридные трубы ведут себя лучше чугунных, но все же со временем даже на их гладких стенках начинает образовываться налет. При регулярном, хоть и кратковременном воздействии высоких температур труба из круглой начинает превращаться в эллипсовидную

Все это в совокупности может привести к снижению пропускной способности или даже образованию течи, поэтому важно соблюдать правила в процессе монтажа и эксплуатации труб;
невысокая огнестойкость;
несмотря на то, что производители говорят о полной инертности ПВХ к агрессивным веществам, отдельные соединения все же могут постепенно разъедать стенки труб. Справедливости ради, отметим, что такие соединения обычно не встречаются в домашних канализационных системах.

Виды канализационных труб

Всего несколько десятилетий назад вопрос о выборе вида канализационной трубы не вставал – приобретались обычно или стальные, или чугунные трубы и соединения. Однако сейчас всё изменилось – рынок строительных материалов предлагает самые разные виды труб для канализации, и их ключевой характеристикой можно назвать материал. По используемому материалу виды канализационных труб и соединений можно разделить на:

  • Стальные – в течение длительного времени этот вид трубопроводного оборудования для канализации широко применялся в системах отопления и подачи воды, однако непосредственно для монтажа канализационных систем его использовали гораздо реже, так как сталь подвержена коррозии;
  • Чугунные – этот вид канализационных труб десятилетиями являлся основным при монтаже внешней канализационной сети. И сейчас чугунные системы востребованы на рынке, так как они отличаются длительным сроком службы – вплоть до 80 лет;
  • Пластиковые – пластиковые изделия стали использоваться при монтаже внутренних и внешних канализационных систем относительно недавно, однако очень быстро они завоевали популярность за счёт высокой пропускной способности, обеспечивающейся благодаря гладким внутренним стенкам, а также гибкости, благодаря чему они не повреждаются даже при коэффициенте деформации, превышающем 3%.

№7. Особенности монтажа ПВХ канализационных труб

Если у вас есть определенные навыки, то с монтажом внутренней канализации можно справиться и самостоятельно, ведь главное преимущество ПВХ труб – это простота монтажа. Последовательность действий будет такой:

  • подготовить все участки труб и соединительные элементы, при необходимости подписать их, чтобы потом не перепутать;
  • ПВХ трубы соединяются раструбным способом. Перед началом монтажа не мешает проверить, входят ли концы одних труб в раструб других. В идеале труба должна легко заходить в посадочное гнездо на 2/3;
  • далее следует непосредственно само соединение. Конец трубы смазывают клеем и заводят в раструб. Чтобы клей схватывался лучше, можно предварительно немного поцарапать поверхность трубы до появления небольших потертостей. Как только клей нанесен, проводится соединение, причем для полного вхождения трубы в раструб необходимо будет приложить небольшое усилие;

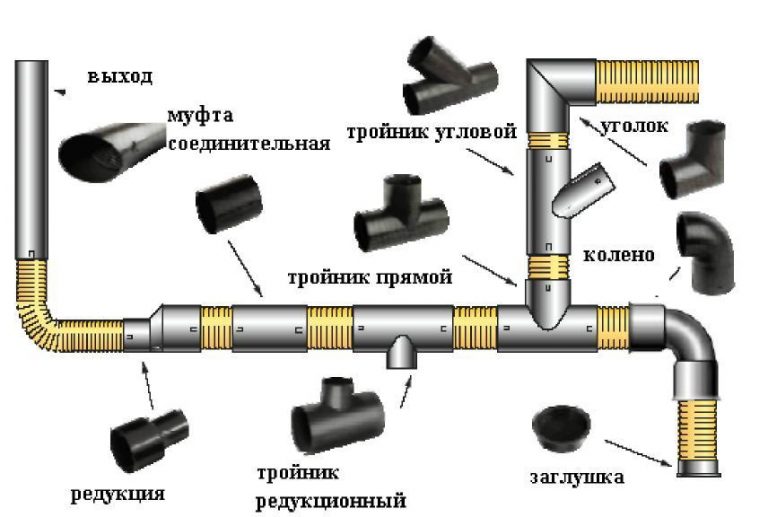

  • тройники, крестовины и прочие элемент монтируются точно по такой же схеме;
  • не забывайте про уклон, необходимый для самотечной канализации. Чем меньше диаметр трубы, тем больше угол уклона необходим. Для труб диаметром 40 мм уклон должен составлять 3,5 см на погонный метр, для труб 50 мм – 3 см, для 80 мм – 2 см, для 100 мм – 1,5 см. Уклон формируется посредством хомутов, которые монтируются к стене;
  • когда клей подсохнет (срок указан на упаковке) проводится проверка системы на герметичность;
  • остатки труб не выбрасывайте — из них можно сделать полезные вещи.

Если проводится ремонт существующей канализационной системы в квартире, то сначала необходимо будет выполнить демонтаж старых чугунных труб. Перед этим необходимо предупредить соседей сверху, чтобы они временно не пользовались канализацией. Действовать необходимо будет оперативно, так как подобные неудобства вряд ли кто захочет терпеть долго. В срезы чугунных труб вставляются резиновые уплотняющие манжеты, устанавливаются переходник и тройник.

Наружную часть канализации лучше доверить профессионалам

Тут важно правильно выполнить теплоизоляцию,  предусмотреть ревизионные колодцы, создать песчаную подушку, позаботиться об уклоне труб и правильном угле поворота колен. Подробности монтажа внутренней и наружной канализации можно увидеть на видео

Какой тип дренажного трубопровода лучше всего?

Хлорированный поливинилхлорид – это ПВХ с добавленной хлора, что делает ХПВХ подходящим для проточной водопроводной воды. Трубы сантехнические пластиковые выдерживают испытание десятилетиями. Когда требуется ремонт, поврежденные части можно удалить с помощью ручной пилы и дополнить клеями, что делает ХПВХ самым простым материалом для домашних канализационных труб и фитингов, когда дело доходит до обслуживания.

С другой стороны, он худший с точки зрения окружающей среды. Не только не подлежит переработке, его производство связано с высоким содержанием загрязняющих веществ. При формировании звеньев используются сильные токсичные химические вещества, хотя сантехнические трубы и переходники ПВХ для канализации не представляют угрозы качеству водопроводной воды.

Самый безопасный материал: полипропилен (ППР)

По всей Европе домовладельцы за последние 30 лет были удовлетворены новинкой – полипропиленом.

Полипропилен стоит значительно дороже. Установка – сложный процесс, требующий промышленных инструментов.

Оптимальный для канализации: ПВХ

С 1950-х годов стал предпочтительным материалом для трубопроводов сточных вод. Представляет собой твердый белый пластик, который легко идентифицировать по маркировке, где указан его диаметр, температурный порог и тип.

ПВХ – любимый материал строителей из-за устойчивой к ржавчине текстуры и бесконечной прочности.

Однако он не подходит для входящего потока воды – использование ограничено трубопроводами туалета и канализации из-за отсутствия термостойкости пластика.

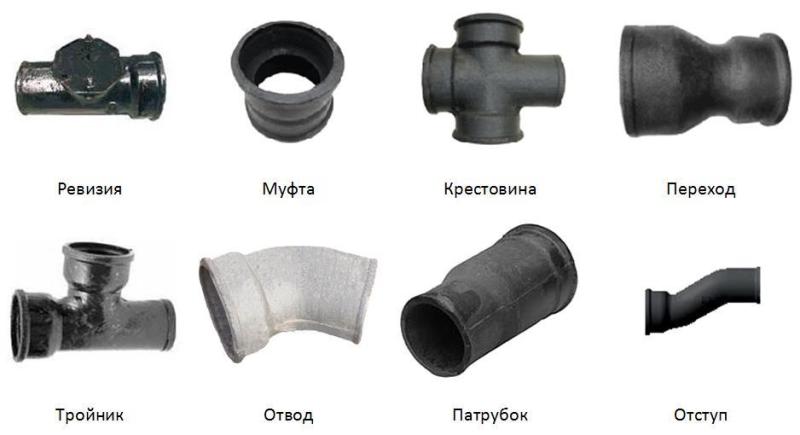

3 Особенности чугунных труб

Изделия из чугуна могут быть нескольких типов: труба чугунная напорная с раструбом (ЧНР) и ВЧШГ; безраструбная SML; безнапорная ЧК (чугунная канализационная).
Раструбные трубы ЧНР используются для монтажа подземных и наземных канализационных сетей, характеризуются длительным сроком эксплуатации и способностью выдерживать до 16 атмосфер напора носителя (поэтому они применяются и для систем отопления). Как правило, с помощью ЧНР обустраивают коммуникации на промышленных объектах.

Трубы ВЧШГ – это изделия из чугуна высокой прочности с шаровидным графитом. Подобные напорные канализационные трубы обладают особой пластичностью и хорошей прочностью, а также отсутствием трещин в процессе эксплуатации за счет того, что чугунное сырье для них улучшается добавками магния. Другие достоинства ВЧШГ:

  • уникальная приспосабливаемость к погодным условиям и их периодическим изменениям;
  • высокая прочность на изгиб;
  • эластичность.

Безнапорные ЧК-конструкции с раструбом, упрощающим процесс соединения труб между собой, оптимальны для тех систем, которые не подвергаются экстремальным нагрузкам. Их рекомендуют для монтажа сетей для отвода канализационных и хозяйственно-бытовых стоков малых зданий промышленного назначения и жилых домов. По прочностным характеристикам они уступают изделиям ВЧШГ, зато трубы ЧК нетрудно соединять с популярными нынче пластиковыми конструкциями, используя специальные переходные манжеты.

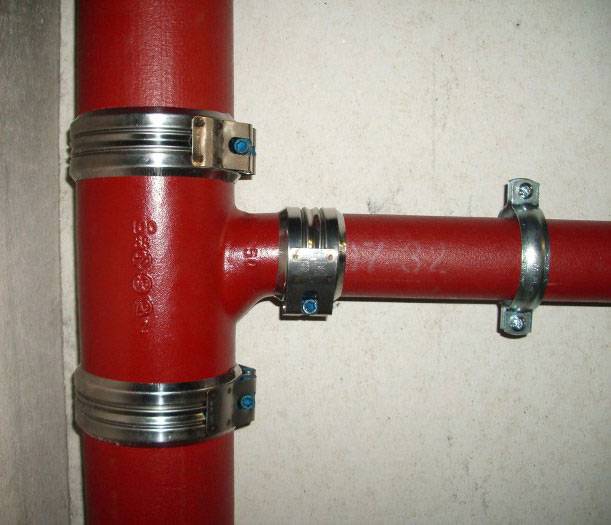

Изделия SML (так называемые «канализационные бесшумные трубы») имеют важную конструкционную особенность – изнутри на них наносят эпоксидный особый состав, который почти полностью исключает опасность появления наслоений. Естественно, в этом случае долговечность трубы существенно увеличивается, ведь ее изнашиваемость понижается.

Нормативные документы

Сейчас посмотрим, диаметры и какие длины канализационных пластиковых труб заложены в действующих нормативных документах.

ГОСТ 22689.2-89

По этому ГОСТ производятся полиэтиленовые трубы и фасонина.

Нас, понятное дело, интересуют в первую очередь размеры.

  • Трубы выпускаются прямыми отрезками длиной 8, 6, 5,5, 3 и 2 метра.
  • Толщина стенок варьируется от 2 до 5,2 миллиметров.
  • Таблица диаметров пластиковых канализационных труб, прямо скажем, не поражает достатком выбора. В перечне всего четыре типоразмера: 40, 50, 90 и 110 миллиметров.

ТУ 4926-002-88742502-00

Полипропиленовые изделия изготавливаются не по ГОСТ, а по техническим условиям. Что говорят действующие ТУ?

Перечень  вероятных длин прямых отрезков покажется нам привычным: 8, 6, 5,5, 3 и 2 метра.

Но: по согласованию с клиентом возможно создавать трубы другой длины. Минимальные и большие значения не лимитируются, но здравый суть подсказывает, что отрезки длиной более чем 12 метров очень некомфортно перевозить любым существующим транспортом.

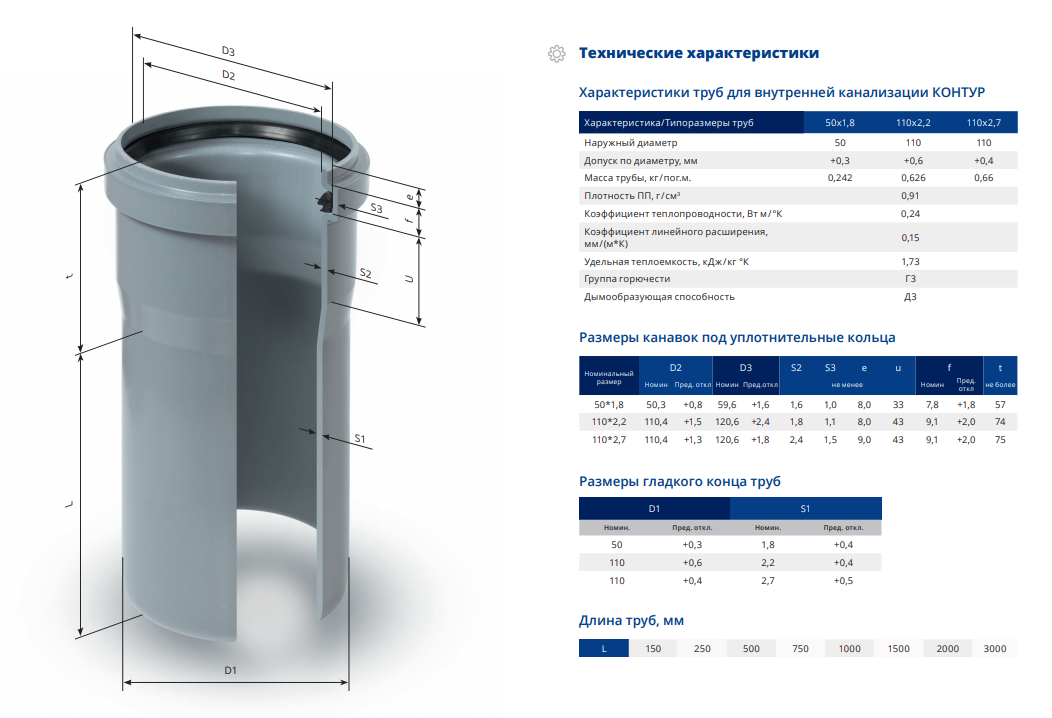

Диаметры пластиковых канализационных труб и толщина их стенок смогут принимать следующие значения:

Диаметр, мм Толщина стенок, мм
50 3,0
110 3,5
150 5,4

ПВХ

С поливинилхлоридом обстановка достаточно комичная.

В качестве нормативного документа, регламентирующего производство, продавцами указываются:

  1. ГОСТ 1898-2001, никаких показателей которого в свободном доступе отыскать не удалось. Нет, создатель не говорит, что этого стандарта не существует, но ни одного сертификата соответствия на сайтах дилеров и производителей также нет.
  2. ГОСТ Р 51613-2000, относящийся к напорным трубам. Очевидно, нет ничего, что мешает применять напорную трубу с раструбным соединением для безнапорной канализации, но произведенный по этому нормативу товар очевидно будет дороже: громадная прочность свидетельствует громадную толщину стенок.
  1. Помимо этого, ведомственные строительные нормы ВСН 48-96 приводят размеры пластиковых труб канализации для внутренних инженерных сетей жилых и публичных сооружений. К счастью, хотя бы в этом документе упоминаются настоящие, неподдельные раструбные безнапорные трубы из НПВХ.

Давайте изучим документы.

ГОСТ Р 51613-2000

  • Трубы производятся в прямых отрезках длиной от 4 до 12 метров с кратностью 0,25 м (4,0, 4,25, 4,50 и без того потом).
  • Толщина стены варьируется от 1,5 до 23,2 мм.
  • Диаметр может принимать значения от 10 до 315 мм. Значения 50, 90, 110, 150 и 200 мм присутствуют, что говорит о совместимости труб с фасониной для безнапорной канализации.

ВСН 48-96

При изучении этого документа нас ожидает очередной сюрприз. В нем, среди другого, содержится инструкция по закупкам, советующая продукцию в полной мере конкретного производителя — ОАО НПО «Пластик». Список размеров обрисовывает не требования к создаваемой продукции, а. ассортимент подлежащей закупкам номенклатуры.

Ну что же, да и то хлеб.

Приведем эти сведенья всецело, без купюр:

  • Протяженность патрубков и труб образовывает 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 и 5240 мм. Если судить по размером, речь заходит о заказе под пара в полной мере конкретных проектов домов.
  • Применяемый диаметр пластиковых труб для канализации в полной мере традиционен для внутренних сетей — 50, 90 и 110 миллиметров.

Правила устройства канализации из пластиковых труб

Существует несколько правил, применение которых на практике, позволит сделать прочную и надежную канализационную систему. При монтаже канализации из пластиковых труб, стоит придерживаться следующих рекомендаций:

Делать уклон в месте, где труба отходит от сантехнического устройства. Угол уклона зависит от назначения устройства и равняется в среднем 30 0. Избегать перпендикулярных стыков. Если система поворачивает на 90 0, лучше сделать два поворота по 45 0. Перпендикулярный стык — потенциальный источник засора; Унитаз располагать максимально близко к стояку, чтобы нечистоты сразу попадали в канализацию; В местах разветвлений устанавливать ревизионные фитинги, предназначенные для прочистки системы в случае ее загрязнения; Не оставлять трубы открытыми. Пластиковые являются источником шума. Особенно много неудобств это доставляет жителям многоквартирных домов

Такие трубы следует поместить в пенопласт, а затем выстроить над ними специальные коробы с окошками в местах ревизионных фитингов; Перед монтажом соединенных труб к системе, их следует проверять на герметичность, уделяя внимание местам стыков. Читайте так же: Труба полиэтиленовая канализация 315

Читайте так же: Труба полиэтиленовая канализация 315

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
