Деревянные балки перекрытия

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки

Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

• к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
• на бруски настилают накат, который можно сделать, сбив щиты из досок;
• щиты соединяют и прикрепляют к черепным брускам;
• если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
• межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

https://youtube.com/watch?v=mFn28e1c4lU

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

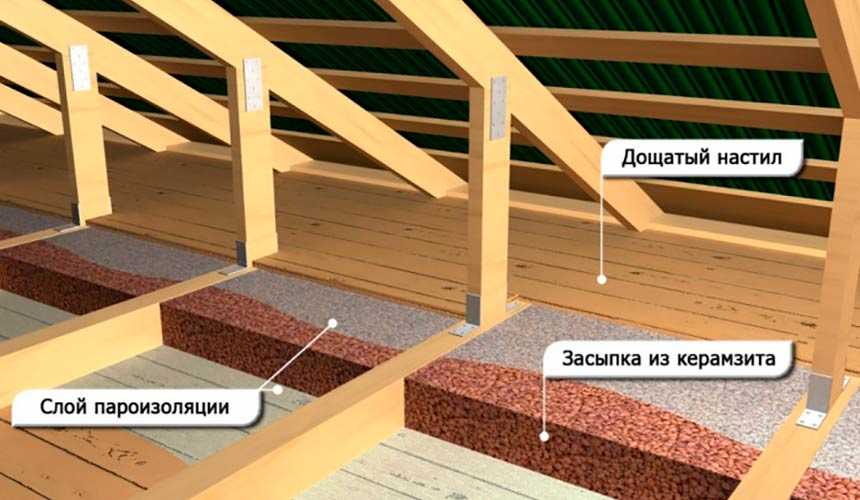

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

Технико-эксплуатационные требования к конструкции

Многое в расчете перекрытий зависит от конкретных параметров дома и внешних условий эксплуатации. Но есть и общие технические правила, которым должна соответствовать любая конструкция данного типа:

• Достаточная прочность, которая исключит риски деформации и прогибы конструкции. К слову, у межэтажной потолочной плиты перекрытия средняя плотность бетонной структуры составляет 1400-2500 кг/м3.
• Огнестойкость. Существуют разные классы огнеупорности, а наиболее термостойкие конструкции используются в случаях прокладки дымохода по перекрытию в чердачном помещении.
• Звуко- и теплоизоляция. Тоже могут быть разные уровни эффективности изоляции, но минимальный шумовой комфорт и теплостойкость в жилом доме должны обеспечивать все уровни перекрытий. Другое дело, что в каждом случае подбирается материал, соответствующий месту применения по защитным свойствам.
• Специальные свойства и характеристики. Могут предъявляться особые требования к паро- и гидростойкости, газонепроницаемости и биологической защищенности в зависимости от условий применения конструкции.

Какой толщины должна быть монолитная плита перекрытия в многоэтажном доме?

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

• Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
• Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также перекрытие представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

Этапы формирования деревянного пола

Деревянный пол, создающийся на втором этаже дома, может быть лаговым или балковым.

Процесс создания деревянного пола разделяется на следующие этапы:

Первоначально формируется черновой пол, для которого обычно используются разные бруски или доски, обладающие высокой прочностью и низкой влажностью. Они подгоняются в соответствии с габаритами самой комнаты, в которой выполняются работы

При этом важно, чтобы был получен ровный слой, в котором отсутствуют перегибы или иные проблемы.
Создается гидроизоляционный слой, для чего оптимальным выбором считаются современные гидроизоляционные материалы, представленные в виде рулонов. Ими покрывается все основание с небольшим нахлестом на стены

Дополнительно можно произвести обработку разными обмазочными материалами.
Проводится утепление деревянного пола. Для этого могут использоваться разнообразные материалы, но самой популярной считается для этого минеральная вата. Она выпускается в виде плит или листов. Они ровным слоем укладываются на поверхности пола, а все стыки заклеиваются.
Монтируется слой пароизоляции. Он будет выступать в качестве защиты минеральной ваты от влаги, а также будет защищать и сам деревянный пол второго этажа от влаги изнутри. Здесь обычно выбираются подходящие виды пленок, которые раскатываются по ровной поверхности внахлест с обязательном приклеиванием мест нахлеста.
Устанавливается основной пол. Здесь может использоваться настил пола или же монтируется пол на лагах. Оптимальным считается последний вариант, предполагающий установку с помощью саморезов специальных лаг, обладающих одинаковыми размерами. Расстояние между ними равно ширине используемых далее плит для формирования настила.

Деревянные полы обладают многими плюсами, однако если перекрытия второго этажа являются качественными и надежными, то можно сделать и бетонные полы, которые прочны и долговечны.

Другие виды плит их характеристики

Изготавливают и монолитные плиты перекрытия (ПБ) с повышенными характеристиками (прочность, высокая степень защиты от трещин и т.д.). Но плита перекрытия этого типа имеет небольшую звукоизоляцию и теплоизоляцию, поэтому её чаще используют в возведение гаражей, торговые зданий и других каркасномонолитных строений.

Монолитные перекрытия часто изготавливают на месте строительства, причем они могут быть разнообразных форм, что позволяет проектировать строения любой конфигурации, не придерживаясь определенных канонов, которых обязательно придерживаются при использовании сборных ЖБК.

Монолитные изделия бывают 3-х видов:

• балочные;
• безбалочные;
• ребристые.

Балочные монолитные изделия бывают с гладкой и ребристой поверхностью, поэтому могут использоваться по-разному. Ребристые изделия кладут перпендикулярно рёбрам, а гладкие перекрытия устанавливают перпендикулярно плитам. От качества монтажа зависит и прочность всего строения. Сегодня используют 2 типа плит:

• основные – с большим размером сечения;
• второстепенные – с меньшим размером сечения.

В больших пролётах применяют перекрытия с трёхметровым пролётом. На стену опирают второстепенные балки, соединяющиеся в последствие с основной плитой арматурой и бетонным раствором. Эти балки укладывают на расстоянии 1,3-5 м друг от друга. Для повышения жёсткости их связывают в железобетонный пояс. Балочные конструкции применяют там, где нужен ровный и гладкий потолок, что необходимо для жилых помещений.

Различия плит перекрытия

Для обустройства безбалочного перекрытия используют колонны с капителями, которые имеют вид перевёрнутой пирамиды. Им характерен выпуск арматуры по обе стороны, с помощью которой они хорошо соединяется с плитой, что существенно увеличивает жесткость конструкции.

У кессонных балок ребра располагаются в обоих направлениях, поэтому они очень прочные. Благодаря им удается также уменьшить массу конструкции.

Характеристики:

• длина — 3,6- 6 м;
• толщина — 50-160 мм;
• масса – 3-6 тонн.

Пустотные и многопустотные плиты

Плиты ПК – это перегородки, располагающиеся горизонтально между этажами строений. В конструкции этих балок есть полости разнообразных сечений, что позволяет улучшить их эксплуатационные свойства. Например, благодаря пустотам понижается масса изделия и повышается теплоизоляция.

Пустотные изделия производят из различных марок бетонов, при этом применяют армирование для повышения их прочности.

Характеристики:

• длина 1,5—16 м;
• ширина — 1, 1,2, 1,5 и 1,8 м;
• толщина — 22 см;
• масса 500 – 4000 кг;
• диаметр полостей — 11,4–15,9 см;
• марка бетона — М200–М400;
• несущая нагрузка (стандартные размеры) — 800 кг/м2. Выпускают также изделия с допустимой нагрузкой — 1200—1250 кг/м2.

Основные достоинства:

• на производство уходит меньше стройматериалов;
• высокая тепло — и шумоизоляция;
• позволяют прокладывать в них различные коммуникации;
• меньше масса изделий;
• применение предварительно-напряженной арматуры позволяет увеличить их эксплуатационные свойства;
• позволяют быстро возводить различные строения.

• проблемы с доступностью (сегодня в РФ мало предприятий, изготавливающих эти изделия);
• для монтажа и демонтажа необходима спецтехника.

Плиты (НВ, НВК, 4НВК) – цельнолитые П-образные ЖБ перекрытия со вспомогательными ребрами жесткости. Это позволяет им воспринимать большие нагрузки.

Часто из таких изделий делают крыши зданий, цехов и складов. Основное условие монтажа этих изделий – это соблюдение шага несущих стен (до 6 м). В строительстве жилья плиты перекрытия ребристые не используют, потому что наблюдается недостаточность нижней поверхности для обшивки.

Бетонные плиты для перекрытия крыш ребристые отличаются небольшой массой и повышенной устойчивостью к изгибанию.

Характеристики:

• длина – 2200 – 12500 мм;
• ширина – 935 — 2985 мм;
• высота – 220 — 400 мм;
• масса – 1100 – 4730 кг;
• марка бетона М200 – М600;
• несущая нагрузка – 220 – 1070 кг/м2

Ребристые плиты перекрытия

Основные достоинства:

• небольшой вес;
• большой показатель степени жесткости;
• большой срок эксплуатации (20 и более лет);
• устойчивость к низким температурам и агрессивным средам (химическим и щелочным веществам);
• простой монтаж;
• не горят;
• высокий показатель плотности;
• удобная транспортировка благодаря наличию специальных петель.

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Перекрытия из древесины

Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.

Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:

• при формировании оснований между этажами – до 5 м;
• для технических помещений под крышей – максимум 6 м.

С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.

Очень важное преимущество конструкции из дерева – малый вес

Положительные стороны деревянной конструкции:

• уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
• ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.

Недостатки деревянных балок:

• пожароопасность. Требуется специальная обработка древесины;
• чувствительность к влаге. Необходима обработка антисептиком.

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Серия и маркировка

В законодательстве прописаны маркировки и серии для всех железобетонных балок, которые обязательно проставляются на продукте или в сопроводительной документации. Преимущественно в качестве каркаса используются профили прямоугольного типа, которые маркируются буквой P.

Однополочные разновидности имеют индекс PO.
Если заказывались двухполочные балки — маркировка должна иметь вид РД.
Если в конструкции балок отсутствуют полки, об этом свидетельствует идентификатор РБ.
Если назначение железобетонного элемента сводится к строительству балкона, элемент определяется к классу РКП.

Расчет длины балок перекрытия.

Размеры пролета, который необходимо перекрыть и размер заделывания балок перекрытия в стены определяет длину балок. Длина замеряется рулеткой. Глубина заделывания балки в стену в каждом случае должна определяться индивидуально, исходя из того материала, из которого изготовлены стены. В кирпичные или бетонные стены балки перекрытия устанавливаются в пазы глубиной около 100 мм, если балка перекрытия изготовлена из доски и на глубину 150 мм, если балка из бруса. В деревянных стенах вырубают специальные зарубки, глубина которых должна составлять не менее 70 мм. В случае крепления балок перекрытия к деревянным стенам при помощи специальных металлических креплений, в качестве которых используют уголки, кронштейны, хомуты, длина балок такая же, как и расстояние между стенами. В некоторых случаях на деревянные балки перекрытия монтируют стропильные ноги крыши и тогда необходимо выпустить балки за стену на 30-50 см, чтобы сформировать свет будущей крыши.

Балки перекрытия в зависимости от того из какого материала или древесины они изготовлены могут перекрывать разный размер пролетов. При этом необходимо учитывать, что оптимальным является длина пролета в 2,5–4 м. При длине до 6 м может быть использована балка перекрытия из обрезной доски или бруса. От 6 до 12 м уже необходимо применять балки перекрытия из клееного бруса, которые могут быть прямоугольными или двутавровыми. В случае же использования обычных балок перекрытия необходимо опирать их на промежуточные опоры, в качестве которых выступают стены или колонны. Вместо балок, если длина пролета составляет более 6 м, можно использовать деревянные фермы.

Для расчета балки перекрытия, воспользуйтесь онлайн калькулятором расчета балки перекрытия.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

• досок, толщина которых составляет от 3,8 до 5 см;
• бруса, толщина которого составляет от 7,5 см до 17,5 см;
• бревен;
• проклеенного бруса;
• клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

• его достаточно легко сделать и смонтировать;
• обладает хорошими теплоизоляционными свойствами;
• дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
• можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
• доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

• перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
• нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
• без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
• из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

• Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
• Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
• Далее концы балок должны быть обернуты рубероидом.
• В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

1. Ламинат.
2. Подложка под ламинат.
3. Плиты ОСП.
4. Доска с характеристиками 50х100.
5. Утеплитель толщиной 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Защита от ветра.
9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

• Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
• Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
• Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
• Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Для чего необходимы?

Система балочных перекрытий несет в себе не только механические нагрузки. Это также теплоизоляционная и звукопоглощающая прослойка. Она изолирует внутренности дома от внешнего воздействия. Например, не допускает сырости из подвала, холода из чердака. Уличные звуки не попадают в комнаты именно благодаря качественным основам балочного перекрытия. В жилых малоэтажных зданиях они обычно каркасного типа, а межэтажные перекрытия выглядят сплошной конструкцией, которая укладывается не только между первым и вторым этажами. Они являются общим скелетом сооружения.

Механическая нагрузка на перекрытия измеряется используемым материалом и эксплуатационными характеристиками здания. Все параметры рассчитываются на основании определенных задач, которые не так-то просто исполнить.

Разница в расчетах связана с наличием утеплителей, используемых видов материалов. Интенсивность эксплуатации чердачных помещений, хранение вещей тоже влияют на расчетные значения.

В зависимости от показателей, перекрытия бывают сборными, монолитными или комбинированными. Они необходимы, чтобы разделить между собой этажи, конструкцию чердака или подвал от основного помещения. Главные виды балочных перекрытий обычно из древесины или стали. Деревянные балки недорогие, но не используются в масштабном индустриальном строительстве. Недостатки материала:

• сгораемость;
• загнивание;
• небольшая прочность.

Перекрытия подходят для строительства деревянных сооружений, малоэтажных конструкций, хозяйственных сооружений. В жилых зданиях массового типа применяются сборные плиты из железобетона и комбинированные панели. Элементы подразделяются на мелко- и крупноразмерные. Плиты малых размеров применяют в частном строительстве или при сооружении зданий небольшой этажности.

Крупные плиты нужны для весьма значительных сооружений, при наличии весомых динамических нагрузок. Иногда типовые конструкции плит не могут быть применены, так как они не обеспечивают необходимой жесткости. Например, если сооружаемое здание сложной формы, перекрытие для него изготавливается на заказ.

У балочных перекрытий множество назначений. В общей схеме устройства балки не только принимают на себя часть усилия, но и передают ее через стены фундаменту. Это своего рода диафрагмы жесткости, которые создают прочность сооружения.
