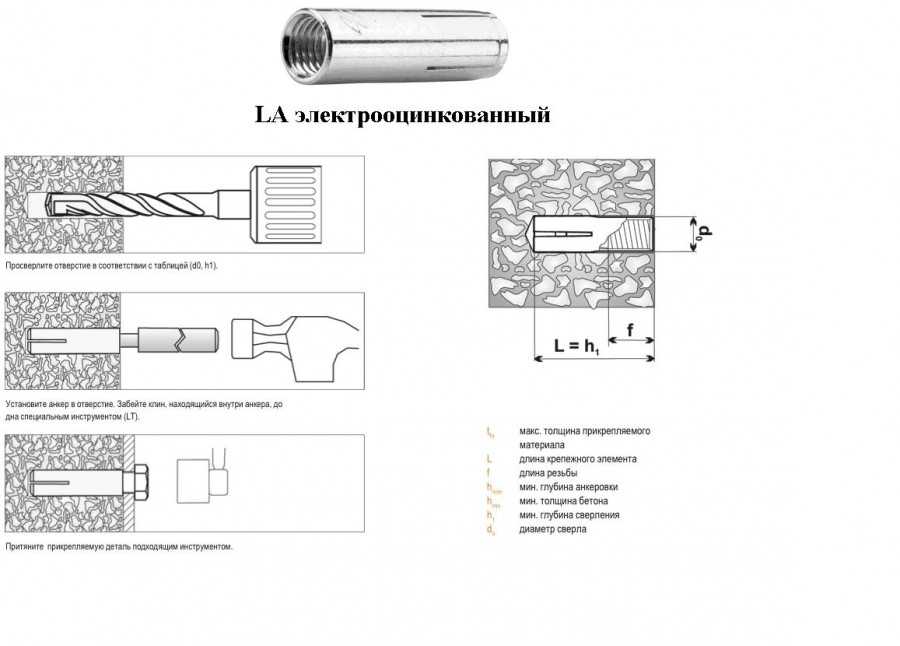

Как использовать забивной анкер

Классификация анкеров

Условно разбить на виды анкера можно по двум главным параметрам:

• По материалу изготовления – сталь либо латунь;
• По наличию либо отсутствию насечек с внешней стороны.

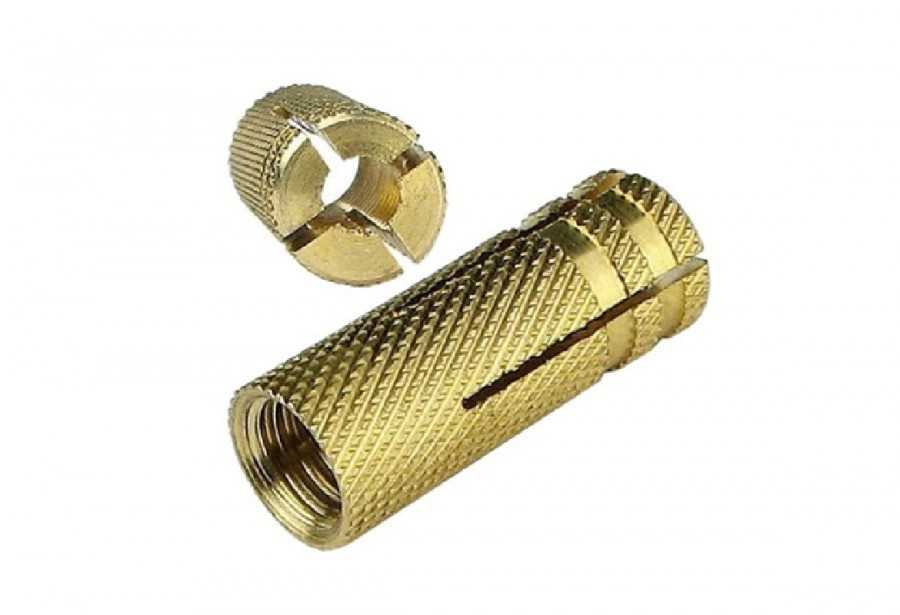

Латунные забивные анкера с точки зрения цены превосходят стальные, поскольку латунь – цветной металл, а стоит он значительно дороже черного.

Поскольку латунь пластична, не рекомендуется применять латунные анкера для крепления к потолку, где они будут испытывать значительные нагрузки в вертикальной плоскости.

При покупке крепежа обязательно необходимо узнать максимально выдерживаемый им вес, и приобретать крепеж с как минимум тройным запасом прочности, а лучше, чтобы максимально выдерживаемая анкером нагрузка вчетверо превосходила фактическую. Только с соблюдением этого требования можно считать крепление надежным.

Размеры и максимально допустимые нагрузки крепежа указываются на его упаковке. При монтаже анкеров в растрескавшиеся стены, параметр допустимой нагрузки уменьшают еще вдвое.

Нагель по бетону – быстро, но прочно

Нагели, или как их еще называют, шурупы по бетону, являются незаменимым средством для того, чтобы закрепить все необходимое в довольно сложном для этого месте – у края бетонной стены. Этот крепеж обходится без дополнительной фиксации за счет непосредственного вкручивания в подготовленное отверстие, просверлив которое нужно удалить частицы пыли. Для повышения прочности крепления можно залить в отверстие небольшое количество эпоксидного клея.

Использование нагеля

Большинство случаев применения нагелей обходится без выполнения предварительного сверления, поскольку этот крепеж закручивается прямо в бетон. Если нельзя избежать подготовки отверстия, для его создания берут дрель, но не перфоратор.

Инструмент большей мощности способен привести к разрушению стены. Вкручивание делается шуруповертом, после чего нагель достать из бетона почти невозможно, поэтому стоит выполнять замеры со всей внимательностью. (См. также статью Герметик для бетона: особенности.)

Секрет подбора необходимого сверла для создания отверстий под размещение любого вида крепежа предельно прост: величины их диаметров должны полностью совпадать. Это значит, что анкер диаметром 8 мм нужно устанавливать при участии 8-миллиметрового бура.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

• Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
• Пассивные — прикрепляются за счет фиксирующего цемента.
• Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Методы крепежа

Принцип действия анкера для газобетона может быть механическим или химическим – в зависимости от типа материала, из которого изготовлен строительный объект, а также от ряда других факторов.

Анкеры, предназначенные для газобетона и работающие по механическому принципу, – это жесткие металлические стержни, которые вбиваются или вкручиваются в конструкцию, на поверхности которой необходимо закрепить определенный предмет. Устройство таких анкеров, что заметно даже по фото, обеспечивает их надежную фиксацию даже в таком пористом материале, как газобетон. При этом нагрузка, воспринимаемая крепежным изделием, распределяется практически равномерно по всей площади его наружной поверхности.

Размещение анкера в газобетоне

Механический анкер, используемый для монтажа в газобетоне, пенобетоне и других пористых материалах, часто называют «бабочкой», что объясняется особенностями его устройства. Рабочий конец такого крепежного изделия, который монтируется в отверстие, расщепляется на отдельные лепестки в процессе вкручивания резьбового элемента, что делает анкер похожим на бабочку (это хорошо заметно по фото) и способствует его надежной фиксации в предварительно подготовленном отверстии.

Болт или резьбовая шпилька, которые вкручиваются в распорную часть такого анкера, могут повредить отверстие, выполненное в газосиликатном блоке или пеноблоке. Чтобы такого не произошло, анкерный крепеж для газобетона, работающий по механическому принципу, имеет специальную манжету или кайму, которые препятствуют продавливанию его резьбового элемента. Механические анкеры типа «бабочка» могут одинаково успешно использоваться для надежного крепления различных предметов на конструкциях, изготовленных из пенобетона, газосиликатных блоков, а также из других материалов, отличающихся пористой структурой.

Выбор анкера зависит от нагрузки

Химические (клеевые) анкерные болты используются в тех случаях, когда предмет, фиксируемый на конструкции из пенобетона или газосиликатных блоков, отличается значительным весом, выдержать который механические крепежные элементы не в состоянии

Важно, что такой анкер работает по принципу механического анкерного болта и в то же время монтируется в подготовленном отверстии при помощи специального клеевого состава. Такие методы крепления, используемые при монтаже анкеров химического типа, позволяют надежно зафиксировать их в пористых материалах (блоки пенобетона, газосиликатные стены, пористый кирпич и др.)

Размещение химического анкера в газобетоне

Монтаж анкерных болтов или дюбелей химического типа, которые формируют со строительными конструкциями практически неразъемные соединения, состоит из таких этапов, как:

• подготовка посадочного отверстия (для этого может использоваться обычная электрическая дрель);
• очистка отверстия от строительной пыли и кусочков строительного материала, который выкрошился в его внутреннюю полость (для выполнения этой процедуры можно использовать обычную медицинскую грушу или ершик соответствующего диаметра);
• установка в подготовленное отверстие специальной капсулы с клеящей массой или закачка клея из тубы;
• установка в отверстие дюбеля с резьбовым элементом или, как правильно его называют, химического анкера;
• полное застывание клеевого состава, на что может уйти до 48 часов (время, необходимое для полного застывания клея, используемого при монтаже анкеров в газобетоне, зависит не только от состава клеящей массы, но также от температуры окружающего воздуха и ряда других внешних факторов).

Порядок установки химического анкера

Очевидно, что установку таких крепежных элементов несложно выполнить даже своими руками, не привлекая для решения этой задачи квалифицированных специалистов. Для изготовления дюбелей химического типа в зависимости от их назначения можно использовать как металлические сплавы с антикоррозионными покрытиями, так и полимерные составы.

Сферы применения анкера

Газобетон используется для строительства жилых помещений. Он недорогой, сберегает тепло внутри дома. Впоследствии к стенам крепят полочки, картины, мебель, технику. Газобетон отличается особой хрупкостью по сравнению с другими строительными материалами. Его пористый состав не позволяет использовать в качестве крепежа дюбеля и стандартные дюбель-шурупы.

При больших нагрузках газобетон крошится, и они могут вывалиться из стены вместе с навешенными на них предметами. Установка специального анкера в блоки из газобетона позволяет создать прочное соединение, повесить на стену не только картину, но и мебель или телевизор.

Анкера бывают:

Химические и механические анкера — схема

• механические, из металла, защищенного от коррозии, или имеющие пластиковый дюбель;
• химические, с применением клеящего состава.

Механические анкеры выдерживают большие нагрузки в вертикальном и горизонтальном направлении. Их монтируют в отверстие, высверленное в стене. Внутри распорная часть анкера для пеноблока расклинивается и удерживается в таком состоянии. Закручивают саморез или болт, продвижение которого ограничено закрепительной манжетой. Затягивают их до специальной метки, чтобы не повредить лицевую часть блока.

Безопасно можно закручивать такие анкеры только в газоблоки плотностью 1200 кг/м3. Легкие навешиваемые предметы можно крепить таким образом в плиты плотностью 600 кг/м3. Если показатель неизвестен, лучше не рисковать и использовать более надежные крепления.

Применение химического устройства

Сферы применения химического анкера

Для установки очень тяжелых предметов (шкафов, телевизора, бытовой техники) не подходят даже механические анкера для газобетона. В таких случаях используют устройства, которые после окончательной установки превращаются в монолит с блоком. Это химические анкера. По принципу установки и действия они похожи на механические, но дополнительно используются укрепляющие составы.

Обеспечить эффект монолитности позволяет применение клеящих смолянистых составов. Ими наполняют высверленное отверстие и погружают внутрь жесткий металлический стержень (шпильку), с резьбой или без нее, с антикоррозийным покрытием. Дают застыть. Впоследствии анкерный крепеж нельзя будет вынуть из стены, не повредив ее. Поэтому регулировать положение шпильки можно только до того момента, пока средство не затвердеет.

Сферы использования

Анкерные изделия используются во всех сферах, где применяется крепление тяжелых конструкций. Их используют профессиональные строители в создании масштабных жилых и общественных зданий, а также домашние мастера в разовых креплениях тяжелой техники и оборудования.

Чаще всего эти крепежные изделия используются для:

• дверей и окон;
• балконов и лестниц;
• ворот и крыш;
• подвесных потолков;
• кондиционеров и водонагревателей.

Химические анкера имеют максимальную прочность, поэтому их применяют в масштабном строительстве:

• рельс и колонн;
• для крепления лифтового оборудования;
• рекламных щитов, баннеров и стел;
• складского и промышленного оборудования.

Многие строители используют анкерные болты в стыковке старого и нового фундамента, новой пристройки либо открытого гаража.

При их помощи прикрепляются даже тяжелые конструкции

Размеры и характеристики анкерных болтов

Изначально перед выбором штыря, надо знать габариты, поскольку крепления бывают всякого габарита, калибра.

Группы анкеров по величине: маленькие – в разрезе до 8 мл/длина до 55; серединные – до 12/120 мл; большие – с наибольшими габаритами D=24 и L=220 мл.

Фундаментные штифты с различными габаритами, их параметры определяют 3 характеристики.

Расшифруем разметку М8 10/60-115: D нарезки – М8, наружный D= 10 (данный D совпадает с D сверла с помощью которого будет производится сверление отверстия), протяженность штифта – 115 мл, толстота детали – 60 мл.

Все эксплуатационные параметры анкеров указаны в табеле, это будет масса, предельный крутящийся и искривляющий период, наименьшая выдергивающая мощь, рациональные перегрузки. По соответствию с различными данными характеристиками подбирают необходимые модели и осуществляют добротное соединение к бетонным конструкциям штыря.

Как пользоваться?

Прежде чем установить анкер, который относится к химии, нужно внимательно изучить инструкцию по применению. Это позволяет учесть все необходимые нюансы, например, рассчитать схему монтажа и многое другое.

Первый этап — это подготовка шпура. На основе делаются пометки в местах, куда будет монтироваться крепеж. Затем буром высверливается отверстие максимум на 2 миллиметра шире диаметра шпильки. Удерживать бур нужно в перпендикулярном положении относительно поверхности. Глубину шпура можно контролировать специальными ограничителями, либо нанеся метку на сверло. Чтобы будущий крепеж был надежным, отверстие обязательно очищается от пыли и грязи. Процедура проводится с помощью специального ершика и ручного либо строительного пылесоса – все зависит от объема выполняемых работ.

Второй этап — ввод клеящей массы. На картридж устанавливается насадка, а вся конструкция вставляется в специальный пистолет. Сначала выдавливают небольшое количество химического состава, примерно 10 сантиметров, чтобы убедиться, что все компоненты смешались равномерно — их использовать не нужно. Носик-смеситель помещается в отверстие, далее нажатием на пусковую кнопку пистолета контролируется расход смеси. Шпур заполняется примерно на 2/3 от своего объема.

Третий этап — монтаж металлического стержня. Чтобы клеящая масса равномерно распределилась внутри отверстия, крепеж можно немного «вытащить», а затем вкрутить до конца. Пока клеящий состав твердеет, можно контролировать положение анкера. Определить, заполнила шпур масса или нет, можно по внешнему виду – если клей выступил наружу, значит, установка герметична.

Заключительный этап — это установка и затягивание гайки. После того как раствор полностью затвердел, можно закреплять все материалы и элементы. Динамометрическим ключом затягивают гайку. Заводы-изготовители в своих рекомендациях указывают, какое максимальное усилие нужно прикладывать при затягивании гайки. Не рекомендуется использовать традиционный ключ, так как есть риск превысить усилие и привести в негодность материал.

Если при монтаже делаются перерывы, носик-смеситель с картриджа не снимается, но перед продолжением работ меняется на новый.

Некоторые строители занимаются приготовлением раствора самостоятельно. Для этого смешиваются эпоксидная смола, отвердители (УП-583), цементный или гипсовый раствор и вещество, придающее пластичность (ДБФ или ДЭГ-1). Полученную смесь тщательно вымешивают. Лучше всего раствор замешивать в небольших количествах, затем сразу использовать.

В следующем видео рассказывается о монтаже химических анкеров.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.

• Втулочные.
• Разжимные.
• Пружинные.

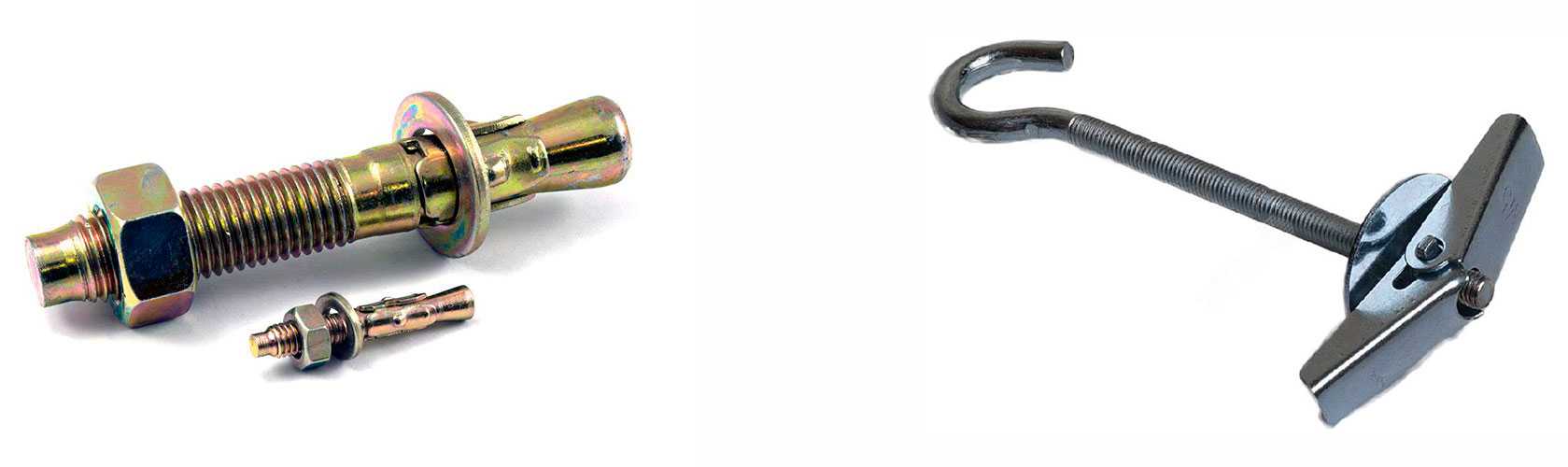

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

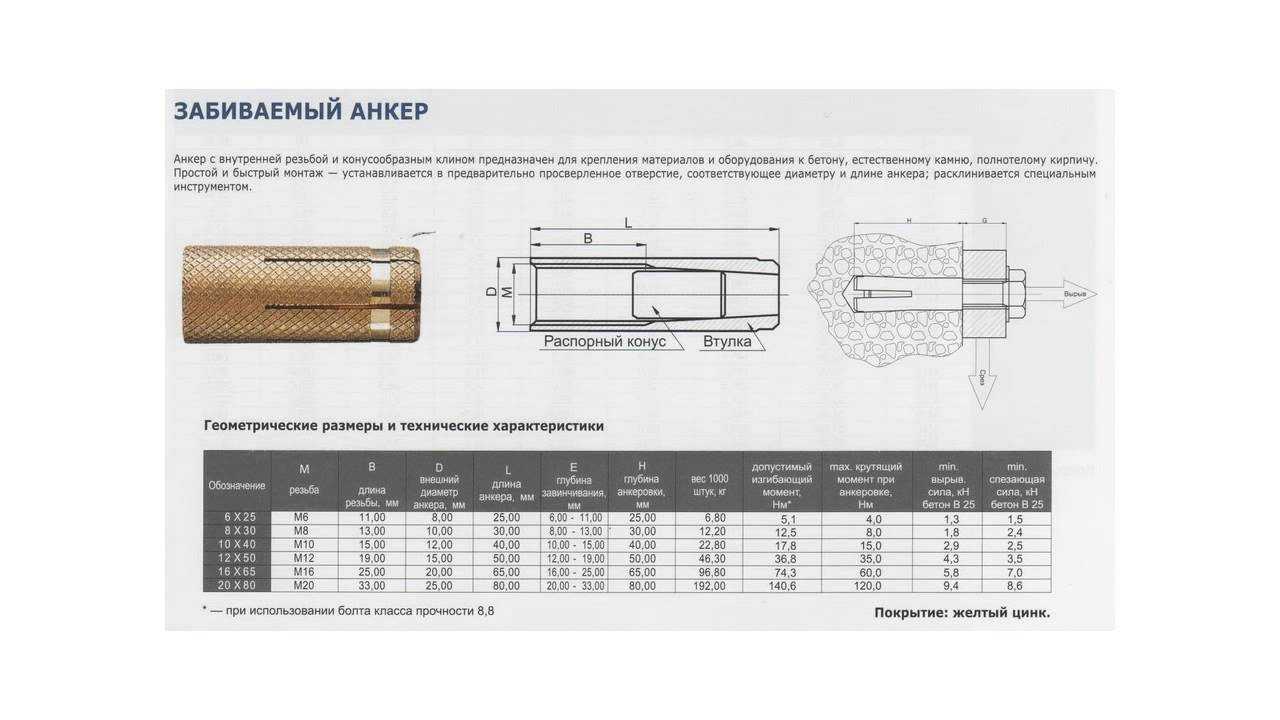

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Особенности потолочных анкеров

Основным предназначением потолочного анкера является прочное соединение с материалом, а также надежная фиксация самой конструкции. Он изготавливается по специальным технологиям, которые подразумевают использование высокоточного оборудования и качественной оцинкованной нержавеющей стали с гальванизированным покрытием. Этот крепежный элемент – один из самых важных расходных материалов для ремонтных работ.

Конструкция

Конструкция анкера состоит из стального стержня с конусообразным хвостовиком. Распорное кольцо имеет ассиметричные зубцы для фиксации деталей в твердых основаниях.

Принцип действия

Крепеж удерживается внутри материала благодаря силе трения и прямого контакта. Основной принцип действия заключается в том, что под влиянием массы подвешиваемого изделия осуществляется расклинивание втулки установленного в отверстие твердого покрытия анкера. Все это приводит к образованию прочного распорного крепления.

Инструкция по установке

Для правильной установки химических анкеров своими руками нужно провести ряд операций:

1. Подготовка отверстия. При крепеже, не требующем высокой точности, просверливают шпур диаметром, превышающим сечение шпильки в 1,5-2 раза. Относительно ответственных соединений с применением химических анкеров в инструкции даются четкие указания.
2. Обеспыливание шпура. Чтобы обеспечить адгезию клеящей массы с материалом основания, отверстие обрабатывают ершиком, продувают насосом, резиновой грушей или удаляют мелкие частицы с помощью пылесоса. Глубокие шпуры промывают водным раствором с ПВА и очищают сжатым воздухом. В полости пористых конструкций вводят сетчатые втулки для равномерного распределения смеси по объему.
3. Монтаж анкеров капсульного и картриджного типа несколько различается. В первом случае в отверстие помещают ампулу, затем вставляют шпильку и вкручивают ее с помощью дрели на медленных оборотах. Излишки раствора удаляют. Во втором — на тубу надевают насадку-миксер, устанавливают ее в строительный пистолет и вводят в шпур. Нажимая на рычаг, заполняют отверстие смесью на 2/3. Затем металлический крепеж помещают в клей до упора. При длине метиза более 500 мм используют кондуктор с механической подачей.
4. После времени отвердения, указанного в инструкции, соединение можно эксплуатировать. Обычно это 0,5-10 часов.

Пользоваться химическим анкером несложно, а преимущества от качественного долговечного крепежа действительно большие. Если готовый раствор купить не удалось, его можно получить, смешав эпоксидную смолу, пластификатор, цемент или гипс и отвердитель.

Что такое анкер для бетона

В переводе с немецкого под анкером подразумевается якорь. Это крепежный элемент, предназначенный для фиксации того или иного предмета к основанию. В случае с бетоном для производства подобных изделий используется углеродистая сталь. Для исключения образования коррозии болты покрывают защитным слоем сплава на основе цинка.

Металлические анкеры применяют в случаях проведения работ с основанием высокой прочности, твердости и хрупкости. К таковым относятся бетон, камень, кирпич и гипс. При этом сравнительно с саморезами и гвоздями допустимая механическая нагрузка заметно отличается в большую сторону. Это актуально для крепления окон и дверей, навешивания мебельных модулей, бытовой техники, установки сантехнического оборудования, инженерных коммуникаций.

Конструктивно анкер представлен стержнем с резьбой и распорным цилиндром. В качестве дополнения могут выступать конусообразные наконечники, кольца, крюки или гайки с шайбами. После установки крепежного элемента лепестки раскрываются или застывает рабочая масса, что обеспечивает надежное удерживание болта в технологическом отверстии без участия дополнительного уплотнения.

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять  единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

По методу сборки болт фундаментный бывает  сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

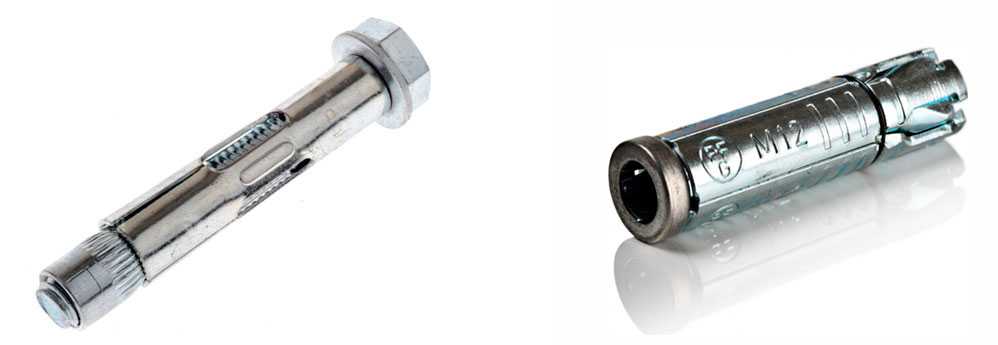

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи  на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

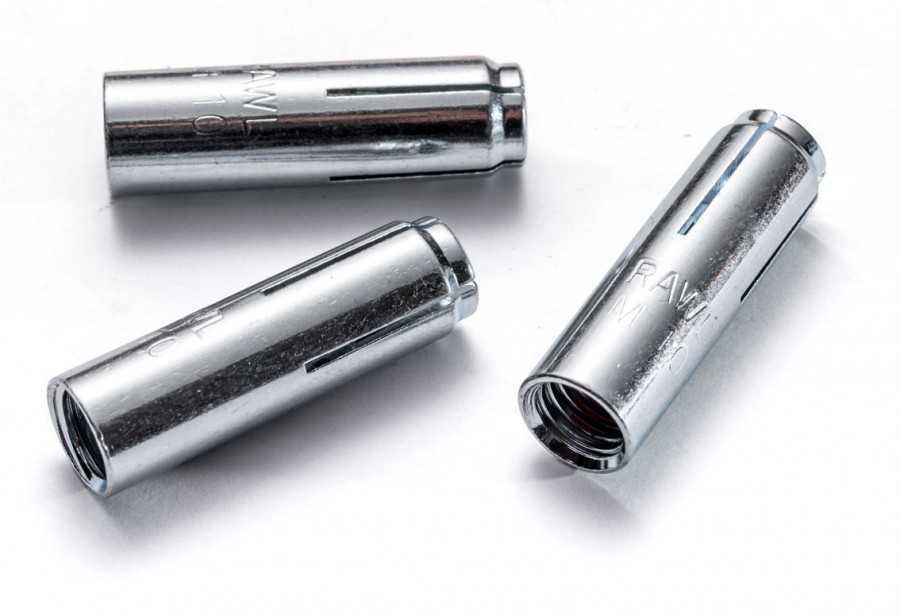

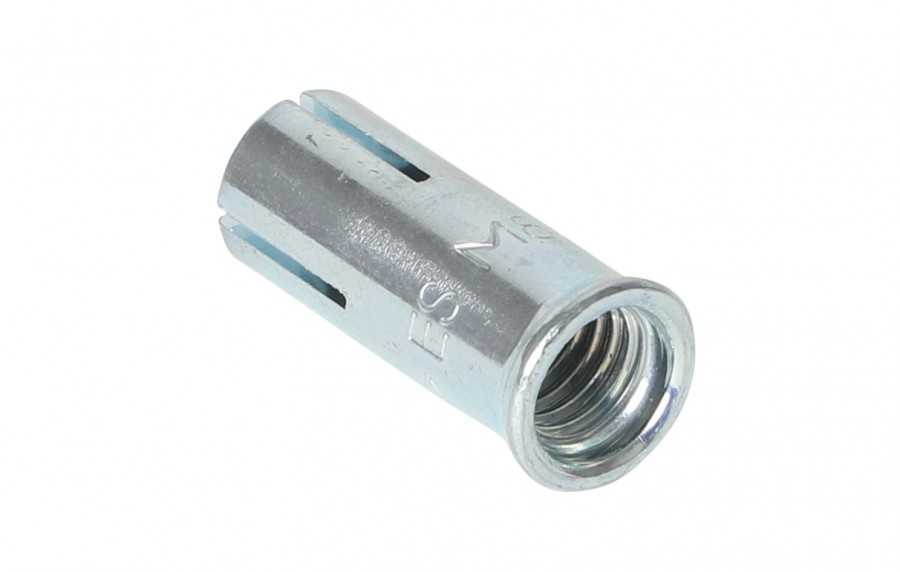

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

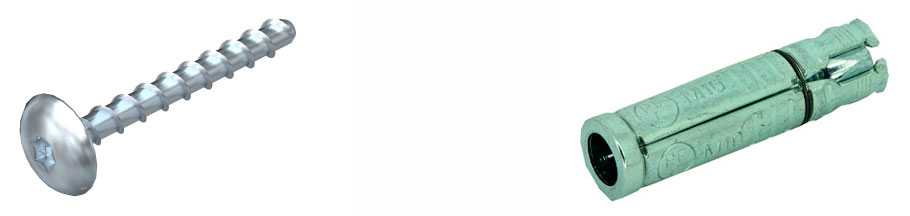

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

 Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

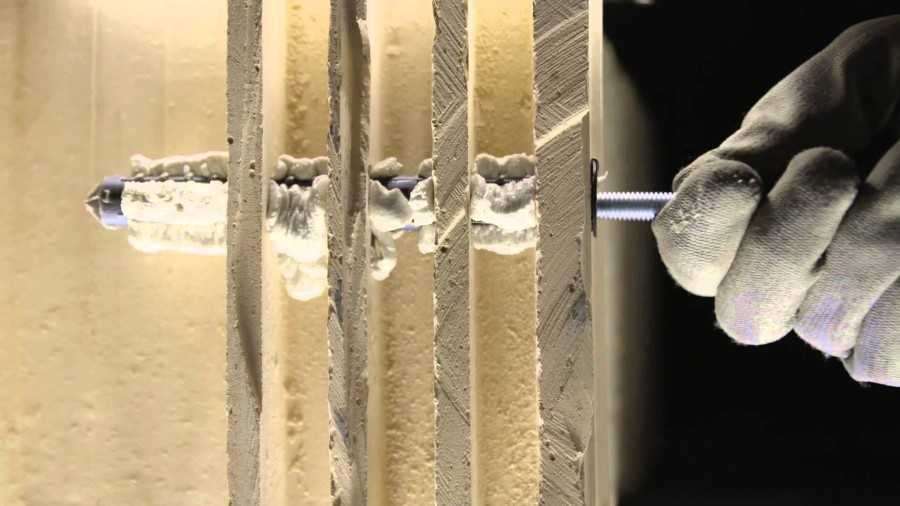

Химический анкер

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.
