Делаем стол для циркулярной пилы своими руками

Распиловочный стол Bosch GTS 635-216

Оборудование предназначена для легкой, быстрой и точной порезки в размер: листовой фанеры, ДСП, досок и прочих пиломатериалов на основе древесины. Это мобильный циркулярный станок, который можно зафиксировать на верстаке или специальных ножках.

Столешница Bosch GTS 635-216 является металлической. Рабочая поверхность стола составляет 500×658 (мм). На столешнице есть продольный и поперечный упоры. Высота станка находится в пределах 553 (мм). Корпус техники является пластиковым, что позволило заметно облегчить массу. Весит устройство всего 22 (кг).

Станок штатно комплектуется диском на 216 (мм). Максимальная глубина реза составляет 70 (мм). Главным преимуществом Bosch GTS 635-216 является возможность осуществления как прямого реза, так и реза под углом 0-45˚. Для настройки режимов резания предусмотрены практичные и надежные регуляторы, оснащаемые мерной/градусной шкалой.

Пильная установка имеет мощность на уровне 1600 (Вт), при этом скорость вращения диска достигает 5500 (об/мин).

В фирменном магазине Bosch за данную модель просят около $ 500.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

• небезопасно для жизни и здоровья мастера;
• грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

• для продольного распиливания;
• для поперечного распиливания;
• универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Необходимо внимательно читать инструкцию по работе с пилой.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах
Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Прочность всех узлов

Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила

На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.

Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Этапы изготовления стола для циркулярной пилы

Создание стола для пилы следует начинать со сборки его каркаса. Для выполнения данной процедуры можно использовать брусья или обрезные доски, размер которых составляет пятьдесят на сто пятьдесят миллиметров.

Доски нужно сколотить в единую квадратную или прямоугольную конструкцию, которая будет служить и стяжкой каркаса, и основой для крепления ножек.

Сделанный каркас следует соединить с ножками, используя в ходе процесса специальные металлические уголки, шканты и саморезы.

Данные приспособления нужно использовать и для соединения собранного каркаса со столешницей.

В качестве альтернативного варианта элементы каркаса можно соединить не между собой, а с ножками будущего стола. Некоторые столяры считают, что данная конструкция обладает большей прочностью.

Установка пилы должна проводиться на перевернутой станине. Благодаря этому ее корпус и мотор окажутся снизу, а диск, иначе называемой рабочим лезвием, сверху.

Отверстие, позволяющее углубить остов пилы в стол, следует выпилить заранее при помощи пилы-ножовки или электрического лобзика.

Важно помнить о правильном подборе размеров отверстия, которое будет надежно «держать» пилу, гарантируя общую монолитность конструкции. Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость

Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость.

Чтобы зафиксировать прибор на столешнице, следует изготовить четыре бруска с выпиленными канавками и просверлить в них отверстия под длинные болты.

В ходе прикрепления поддерживающих брусков и пилы к столешнице важно не повредить внешнюю часть станины, чтобы не создать на ее поверхности препятствий для нормального движения досок, предназначенных для распиливания. Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу

Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу.

На данном этапе работ следует убедиться, что все работы были проведены правильно, и прибор функционирует без проблем.

Только после этого к столу можно прикреплять направляющие для материала.

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

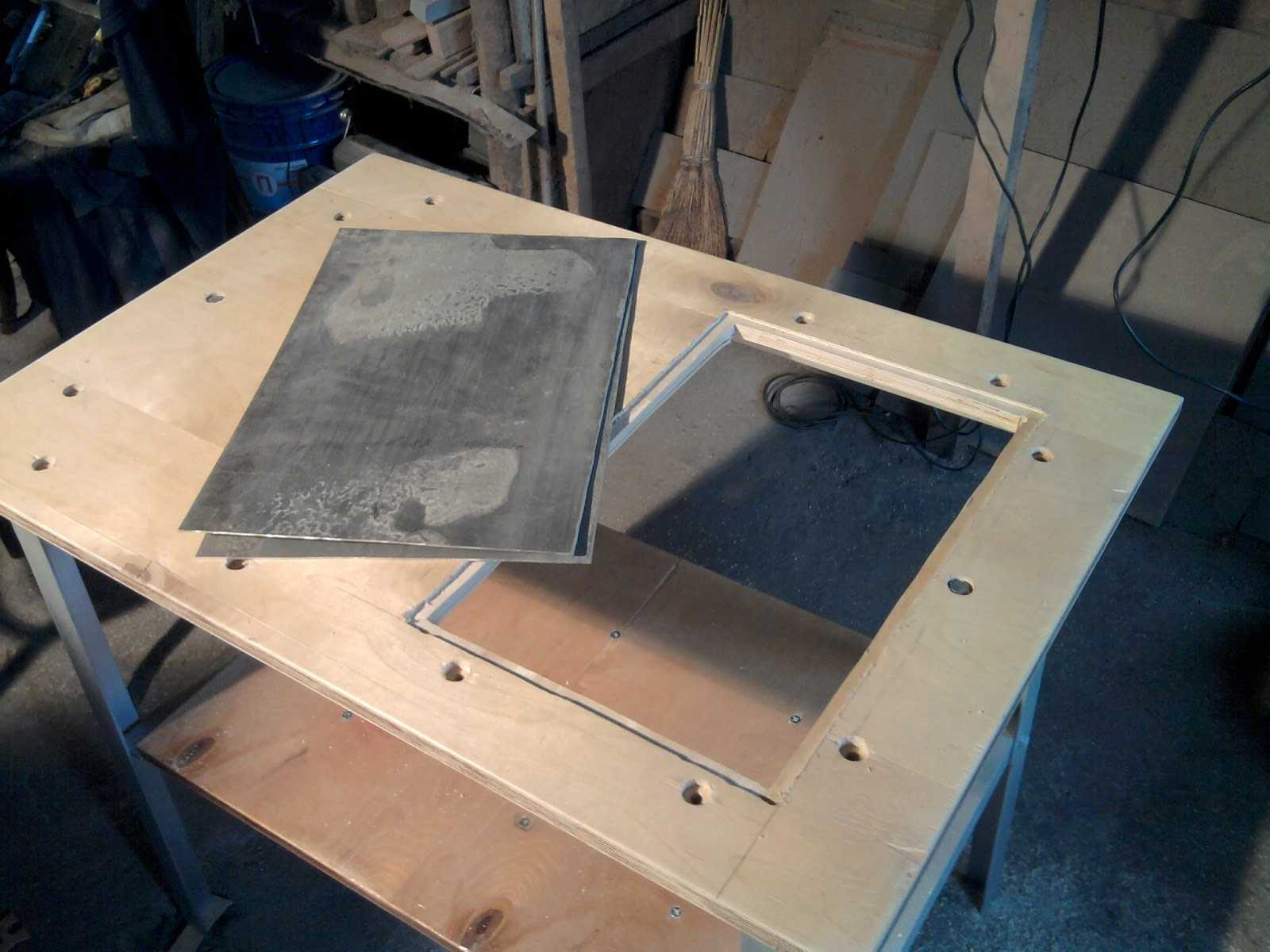

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Сборка каркаса и установка ножек

Направляющая каретка стола для циркулярки.

Далее вам нужно сделать разметку под поперечные и продольные рейки. В случае с таким столом они выполняют функцию ребер жесткости. Делайте ее с изнаночной стороны. Планки изготавливаются из бруска. Нужно подготовить 2 продольных ребра. Длину подбирайте на основании длины столешницы. Достаточно попросту отнять от нее по 8-10 см с каждой стороны. Поперечных планок тоже должно быть 2. Для определения их длины отнимите по 8-10 см от ширины столешницы с каждой стороны.

Подготовьте гнезда под саморезы. Рейки фиксируются таким образом, чтобы крышка примерно на 8-10 см выступала за края рамки

Важно сделать максимально надежное и прочное крепление. Первый саморез устанавливайте на расстоянии в 4-5 см от края рейки

Сами саморезы монтируются с шагом в 20-22 см. Детали нужно просверливать насквозь. Шляпки саморезов должны быть полностью утоплены в материале столешницы.

Первыми крепятся поперечные ребра. Для обеспечения максимальной надежности стола нужно предварительно промазать кромки реек столярным клеем. Стяните конструкцию струбцинами и зафиксируйте саморезами. Оставьте крышку стола до полного высыхания, после чего по такой же схеме установите продольные рейки. Стяните детали каркаса и установите с каждой стороны по несколько креплений. После этого можете снимать струбцины.

Для изготовления ножек используйте бруски. Высота этих элементов подбирается индивидуально в соответствии с ростом оператора. Удобнее, когда столешница располагается на уровне бедер. Прежде чем устанавливать ножки, состругайте их с 1 стороны так, чтобы обработанная сторона сходила на угол. В результате основание ножки будет иметь немного большую площадь, чем вершина.

Для закрепления ножек лучше всего использовать металлические уголки. Вам необходимо слегка поджать их таким образом, чтобы основание самодельного стола располагалось враспор. Благодаря этому станина станет более устойчивой. Крепление выполняется при помощи болтов с шайбами. Их нужно установить шляпками наружу. Если установить по-другому, в процессе работы вы можете пораниться о выступающие крепления.

Это сделает конструкцию еще более надежной. Рейки следует установить попарно с боков самодельного стола.

Тщательно отполируйте поверхность столешницы и покройте ее несколькими слоями лака. Вместо этого можно закрепить с помощью небольших саморезов гладкий металлический лист.

В завершение выполняется установка циркулярной пилы на предназначенное для нее место. Дополнительно вы можете нанести на поверхность столешницы разметку, которая будет способствовать более ровной и правильной обработке распиливаемого материала.

Элементы управления таким станком нужно вынести на внешнюю сторону столешницы. Обычно их закрепляют на какой-нибудь ножке стола. Выполнение этого этапа работы требует некоторых навыков электромонтажа. При их отсутствии рекомендуется обратиться к соответствующему специалисту.

https://youtube.com/watch?v=bndwhFUCUkw

Таким образом, в самостоятельной сборке стола для циркулярной пилы нет ничего сложного. Больших временных и денежных затрат это не требует. На материалы вы потратите гораздо меньше, чем на готовый фабричный стол, а качество изделия при соблюдении инструкции будет ничуть не хуже. Удачной работы!

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

1. Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
2. Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
3. Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
4. Сделать зенковку, чтобы утопить шляпки болтов.
5. Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз
Разметить места для лемешных болтов М8 с потайной головкой
Установить металлический распиловочный диск и тщательно затянуть болты снизу
Установить блок для включения и выключения мотора дисковой пилы

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
2. Шуруповерт.
3. Шлифовальный станок.
4. Болгарка (Угло-шлифовальная машинка).
5. Электролобзик.
6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

1.  ЛДСП.
2. Фанера.
3. Массив сосны.
4. Стальная трубка с внутренним диаметром 6-10 мм.
5. Стальной стержень с наружным диаметром 6-10 мм.
6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
7. Саморезы.
8. Столярный клей.

Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

• Капитальной жесткостью и устойчивостью.
• Идеально ровной поверхностью.
• Заземлением.
• Свободным местом для опилок.
• Легкой доступностью к отходам для их ликвидации.
• Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы.
2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей.
3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.
