Где установить кондиционер, или сплит-систему, и как правильно это сделать

Как установить сплит систему своими руками

В настоящее время ввиду многообразия вариаций исполнения кондиционеров, установка кондиционера в квартире выполняется по одному из следующих вариантов:

Стандартная установка сплит систем — подразумевает возможность беспрепятственного монтажа кронштейнов, и как следствие наружного блока системы. В этом случае, дальнейшее обслуживание кондиционеров осуществляется легко, без использования дополнительной помощи специалистов.

Нестандартный монтаж сплит систем — подразумевает возможность установки наружного блока в труднодоступных местах, а именно:

  • В стороне от окна.
  • Выше 3 этажа.
  • В труднодоступном месте.

Зачастую для установки наружного блока кондиционера в нестандартном монтаже необходимо пользоваться услугами альпинистов, имеющих специальное разрешение и доступ к работам.

Такое положение дел предполагает необходимость дальнейшего обращения к специалистам для выполнения профилактических и ремонтных работ наружного блока кондиционера.

Поэтому, для экономии семейного бюджета по возможности отдаём предпочтение самостоятельной установке. Те более, что прибегая к услугам опытных инженеров, процесс установки кондиционера будет таким же.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

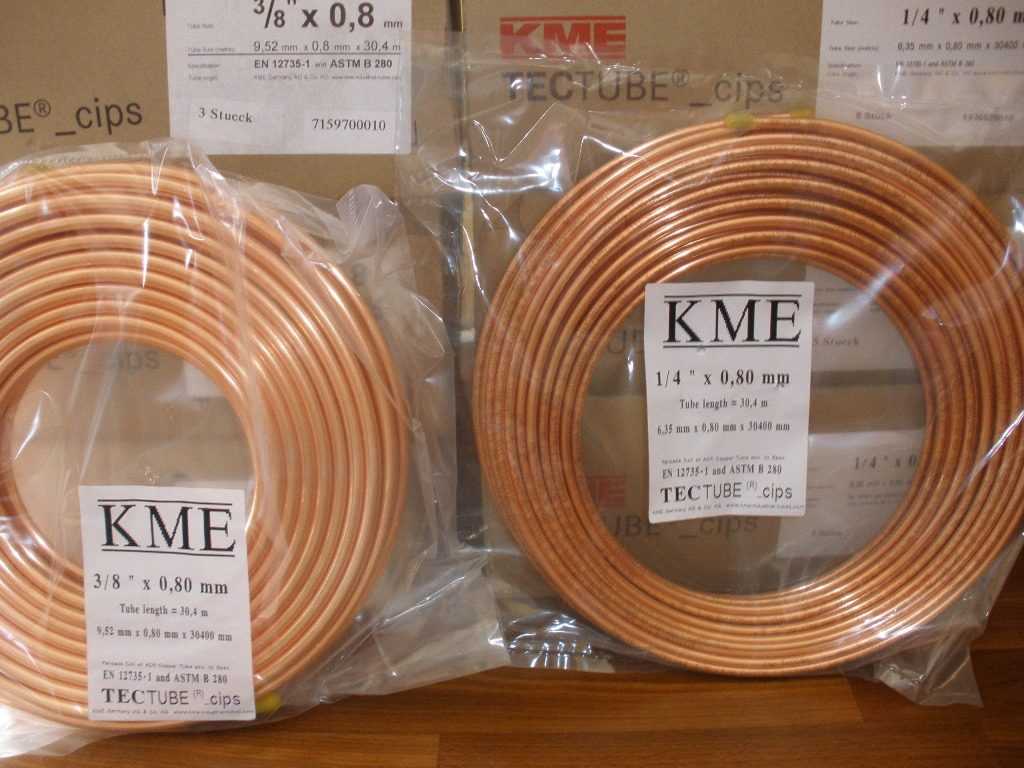

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

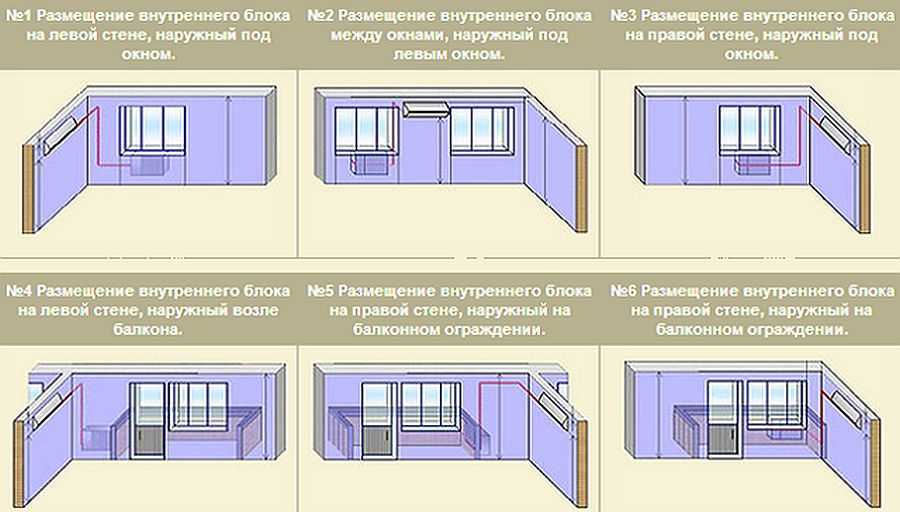

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

  • слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
  • слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
  • справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

  • на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
  • на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
  • под окном. Вариант подходит для помещений без балкона;
  • рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

  • перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
  • труборез с острым лезвием или ножовка по металлу;
  • напильник и риммер для подравнивания зазубрин;
  • трубогиб или специальная пружина для формирования медных труб;
  • дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
  • калибратор труб и развальцовщик;
  • штроборез, который можно заменить долотом, кувалдой и молотком;
  • вакуумный насос для запуска системы кондиционирования;
  • отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

  • подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
  • бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
  • изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
  • синтетический утеплитель;
  • шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
  • L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
  • крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Как установить сплит-систему своими руками

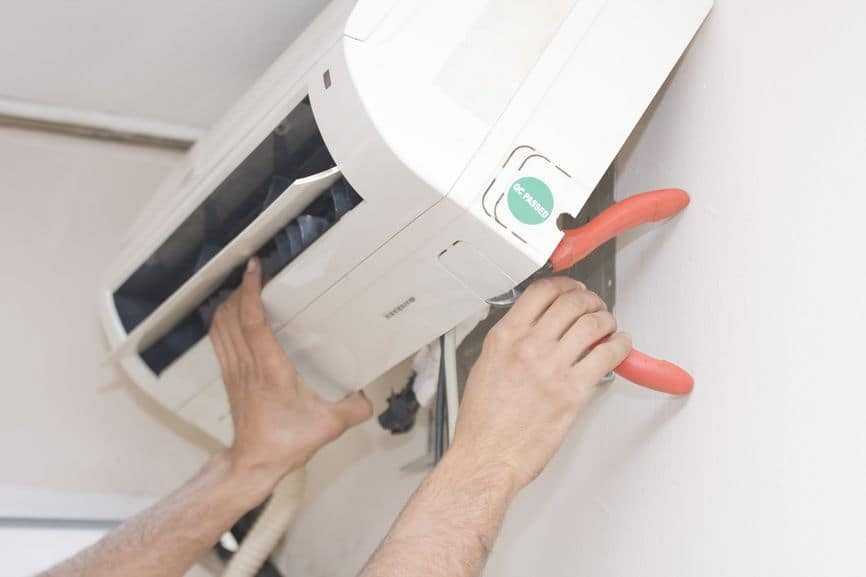

Фен навешивается на стальную фигурную пластину

На следующем этапе подготавливаются коммуникационные каналы. Если будет использоваться скрытая прокладка, придётся делать штробы с использованием ударного перфоратора. Однако такое решение влечёт за собой производство косметического ремонта в комнате. Поэтому в настоящее время чаще всего коммуникации скрываются при помощи пластикового короба подходящего сечения. При помощи перфоратора и бура проделывается отверстие в наружной стене для выведения к наружному блоку электрокабелей питания и управления, трубки из ПВХ для отвода конденсата и трубок фреонового контура. Разметка производится при помощи линейки и уровня. Важный момент: в целях обеспечения отвода конденсата следует обеспечить небольшой наклон выводного отверстия в сторону улицы. Во время сверления стоит использовать пылесос и закрепить непосредственно под отверстием полиэтиленовый пакет при помощи малярного скотча, чтобы избежать значительных загрязнений на мебели и стенах. Если длины бура будет недостаточно, сверление производится с двух сторон. В современных домах толщина стены редко превышает 1 м.

Отверстие сверлится с наклоном в сторону улицы

После этого начинается самый тяжёлый этап — установка уличного блока. Так как в этом блоке размещён компрессор, весит он более 20 кг, при этом часто установка производится на значительной высоте. Поэтому не стоит забывать о мерах безопасности, в частности, использовать страховочное оборудование. Чаще всего наружный блок монтируется на стену с использованием Г-образных кронштейнов. Вначале производится разметка расположения кронштейнов на стене и сверлятся отверстия. Затем производится крепление болтами и гайками с использованием шайб. На кронштейны болтами крепится внешний блок сплит-системы, при этом под лапки монтируются прокладки из толстой резины для уменьшения вибрации и шума.

Наружный блок монтируется на Г-образные кронштейны

В качестве возможного варианта используется установка внешнего блока на крышу здания или непосредственно на грунт. В этом случае используются П-образные кронштейны или рамные металлические подставки. Такое решение может значительно увеличить протяжённость коммуникаций и применяется при невозможности произвести монтаж блока на стену, например, при недостаточной прочности материалов поверхности стены.

При монтаже на крыше используются П-образные кронштейны

Следующий этап — наиболее ответственный. В ходе него производится соединение коммуникациями внешнего и внутреннего блоков. Сначала на внешнем блоке снимается пластиковая защитная крышка и в соответствии со схемой изготовителя на клеммы при помощи болтов подключаются кабели питания и управления, идущие от внутреннего блока. Затем измеряется длина фреоновой магистрали и производится обрезание медных трубок с запасом в 10 см. Концы трубок вальцуются и при помощи римера снимается фаска. Подключение медного трубопровода производится сначала к внешнему блоку, потом — к фену разводным ключом при помощи накидных гаек, накручиваемых на штуцера в обоих блоках. Перед тем, как медные трубки будут пропущены через отверстие в стене, на них надевается виниловая теплоизоляция, концы изолируются скотчем, чтобы внутрь не попал мусор. Также производится монтаж дренажной сливной трубки, она изготавливается из гофрированной пластиковой трубы ПВХ, которая крепится к блоку пластиковыми хомутами.

Общая схема монтажа сплит-систем одинакова для всех моделей

Фото: Особенности подключения

Перед вводом фреона в систему профессионалы производят вакуумирование контура

По окончании работ собранная сплит-система проверяется на всех режимах работы. Какие-либо вибрации должны отсутствовать, вентиляторы на внутреннем и внешнем блоках должны вращаться. Не должно быть посторонних запахов, дренаж должен отводить влагу. Разумеется, кондиционер должен выполнять свои функции как охлаждения, так и обогрева.

Видео: монтаж сплит-системы без использования автовышки

https://youtube.com/watch?v=7HAUgwYsJNE

Трудно представить квартиру, в которой бы не было кондиционера. Как видно из написанного, даже эту сложную технику при необходимости можно установить самостоятельно, без привлечения специалиста.

Инструменты и оборудование

Монтаж сплит-систем и мультисплит-систем лучше проводить одновременно с капитальным ремонтом помещения. Если же стены уже отделаны, можно смело заказывать новую облицовку.

Для установки вам потребуется следующий комплект инструментов и материалов:

  1. Мощный перфоратор и набор долот. При установке потребуется сверлить отверстие диаметром 10 сантиметров в несущей стене.
  2. Труборез. Не допускается распил трубок для хладагента обычной ножовкой. Медные опилки и крошка, которая неизбежно останется после распила, быстро выведут из строя компрессор.
  3. Арматуроискатель. При монтаже сплит-системы в бетонную стену и попадании в процессе работы на арматуру, придётся делать другое отверстие.
  4. Комплект для развальцовки труб.
  5. Велосипедный насос, с помощью которого проверяется герметичность системы.
  6. Вакуумный насос. С его помощью система проверяется на отсутствие утечек.
  7. Манометр, индикатор фазы, тестер.

Он убирает влагу и воздух из системы для последующей проверки герметичности

Конкретный набор материалов зависит от типа устанавливаемого кондиционера и особенностей монтажа. В частности, для установки сплит-системы понадобится следующее:

  • Медные трубы с обратными гайками и теплоизоляционным материалом. Необходимы для прокладки трассы.
  • Электроавтомат на 20А и кабель.
  • Декоративные коробы для укладки трубок, дренажа и электрокабеля. Если трассы будут укладываться в штробы, электропроводка будет размещена в гофротрубе.
  • Кронштейны для монтажа выносного и внутреннего блоков.
  • Дренажные шланги.
  • Фитинги, болты, крепежи, шурупы, дюбели и т. д.

Медную трубку лучше приобрести с некоторым запасом. С помощью достаточно длинного трубопровода можно опустить внешний блок немного ниже. Это позволяет компенсировать небольшой перерасход денежных средств на покупку хорошим термосифоном.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Выбор места монтажа

В первую очередь следует тщательно продумать расположение частей сплит-системы в квартире

Особое внимание надо уделить расположению внутреннего блока. Комнатный модуль будет создавать заметный поток холодного воздуха

Это может быть не только неприятно, но и привести к болезни. С другой стороны, нет никакой потребности обдувать прохладой стену или мебель.

Если кондиционер планируется установить в спальне, лучше разместить блок вентилятора над изголовьем кровати. В кабинете разумно расположить охлаждающий модуль как можно дальше от рабочего места.

Хорошим вариантом может быть его размещение в районе входной двери. В любом случае надо предусмотреть, чтобы управление блоком было удобным.

Если планируется кондиционировать воздух на кухне, нужно проследить, чтобы блок этого сложного аппарата был как можно дальше от микроволновой печи и зоны готовки. Излучение СВЧ может создать помехи электронной «начинке» прибора, а высокая температура и испарения от готовящейся пищи повредят пластиковые детали.

Выбирая место для охлаждающего модуля, следует учитывать следующие ограничения:

  • для нормальной циркуляции воздуха расстояние от модуля до потолка должно быть не менее 15-18 сантиметров;
  • по той же причине ближе 1,5 м в направлении выхода холодного воздуха преград не должно быть;
  • боковые части не следует располагать ближе 25 см от стен;
  • чтобы прохлада достигала цели, не стоит подвешивать охладитель выше, чем в 2,8 метра;
  • предусмотрите, чтобы комнатный блок и наружный модуль были примерно на одном уровне;
  • уличный блок можно разместить ниже комнатного, но не более чем на 5 метров.

Не забывайте, что кондиционеры потребляют значительное количество электроэнергии. Рядом с блоком управления должна быть электрическая розетка, рассчитанная на мощность не менее 2.5-4 кВт. Использование электрических удлинителей не только неудобно, но и нежелательно по соображениям безопасности.

Если вы проживаете в частном доме, сплит-система может быть размещена самым удобным образом. Следует лишь учесть, что тяжелый уличный блок лучше крепить на самой прочной из стен. При необходимости его можно разместить на постаменте рядом с домом.

Размещая сплит-систему в многоквартирном доме, приходится учитывать правила совместного проживания. Управляющие компании часто ограничивают возможность размещения кондиционеров на внешней стене. В таком случае можно расположить уличный модуль на лоджии или балконе.

Выбирая место для установки уличной части сплит-системы, не следует забывать о том, что ей может потребоваться техобслуживание. На первом этаже доступ к системе проще, но это же может вызвать другие проблемы. Надо размещать кондиционер как можно дальше от тротуаров и мест, где люди могут до него дотянуться.

Наружные блоки сплит-систем имеют значительную массу. Поэтому их нельзя крепить непосредственно на фасад. Стена должна быть прочной и жесткой. При необходимости разместить кондиционер на фасаде придется вскрыть его и закрепить несущие кронштейны на капитальной стене здания.

Установка кондиционера своими руками: секреты профессионалов

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).

При монтаже кондиционера крайне важно соблюдать технику безопасности

Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.

Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.

Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
