Шаг теплого водяного пола: как его определить

Способы укладки

В зависимости от количества труб, которые предстоит подключить к коллектору, выделяют двухтрубную и однотрубную системы отопления.

Двухтрубная система гибче и технологичнее однотрубной, но второй присущи следующие характеристики:

устойчивая гидродинамика;
лёгкость установки;
экономичность работ.

Также можно выделить четыре способа укладки тёплого пола, которые зависят от используемых материалов: бетона, полистирола или дерева (модулей либо реек).

Бетонный способ

Для успешной заливки бетонной стяжки применяется армированная сетка сечением 4–5 мм. Сетка укладывается на теплоизоляционный слой. Затем к ней крепятся трубы с помощью пластиковых хомутов. Укладка труб производится по заранее выбранной расчётной схеме.

В помещениях большой площади укладка осуществляется отдельными частями. В этом случае коллектор должен произвести подключение необходимое количество раз. После того как трубопровод уложен, в обязательном порядке требуется произвести испытания. Испытания заключаются в подаче максимального напора воды с целью выявления возможных протеканий. Длительность процесса проверки должна быть не менее суток и с давлением от 5 атмосфер.

После успешной проверки прочности производят заливку бетонной стяжкой. Стяжку разводят из специальной смеси (цемент и песок), соблюдая точную инструкцию. Во время всех работ в трубах поддерживается рабочий напор воды, но она не должна быть горячей. После этого следует процесс высыхания (обычно он длится 28-30 дней) и финишное покрытие пола.

Полистирольный способ

При полистирольной системе работы по установке занимают значительно меньше времени, чем при бетонном способе. Также подход не относится к «грязным» работам, что не может не порадовать хозяев помещения или работников, которым предстоит послеремонтная уборка.

Полистирольный способ применим к любому основанию пола. Теплоизолирующие плиты, с предварительно установленными в них алюминиевыми пластинами, углубляют в полистирол до отметки покрытия поверхности пола в 80%. После этого в конструкцию устанавливают трубы в специально отведённые для них выемки. Затем проводят испытания в течение суток и переходят к финишному покрытию.

Деревянная модульная система

Деревянной системе присуща та же программа действий, что и для полистирольного способа, но при этом на теплоизоляционный слой укладываются модульные плиты ДСП, в которых заранее проделываются отверстия для труб. Трубы крепят алюминиевыми пластинами и углубляют на 80% поверхности пола. Производятся испытания, и укладывается финишное покрытие.

Деревянная реечная система

Деревянная система из реек применяется для обустройства тёплого пола на втором этаже деревянных домов. Схема укладки соответствует модульному типу, но только вместо модулей берутся рейки шириной 20 мм и толщиной не более 30 мм. Теплоизоляционный слой используется более тонкий, чем в других системах.

Немного о водяных теплых полах

Водяные системы – одна из основных технологий обогрева пола в доме. Они имеют ряд преимуществ, которые привлекают к ним мастеров, да и владельцев домов тоже.

Водяной теплый пол — схема

Итак, благодаря водяным полам можно:

обогревать помещение без больших энергозатрат;
получать равномерное распределение тепла;
использовать технологию с высокими показателями теплоотдачи;
не бояться, что система быстро выйдет из строя – технология обустройства водяных полов позволяет добиться того, что полы будет крайне сложно повредить;
пользоваться водяными полами долгие годы.

Водяной теплый пол прослужит долгие годы

Однако водяные полы не лишены и недостатков. Так, например, при выходе системы из строя заменить ее полностью или частично будет крайне сложно из-за того, что вся система находится внутри бетонной стяжки под напольным покрытием

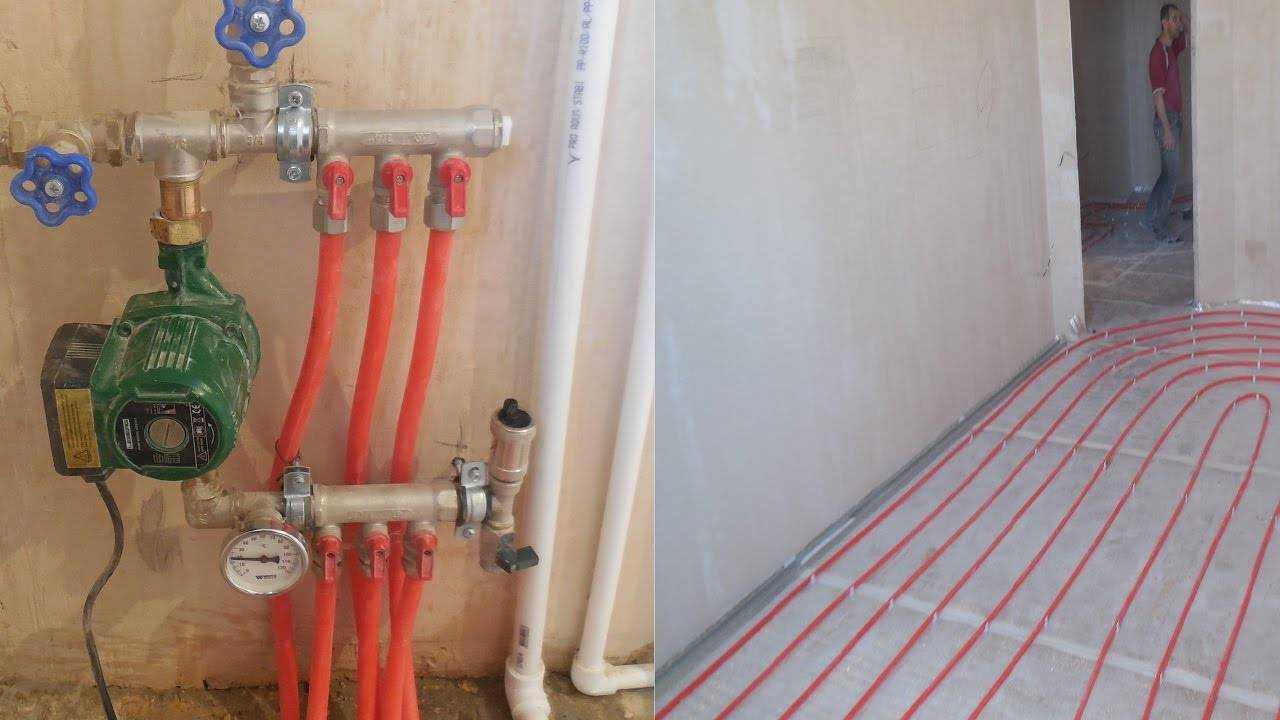

Монтаж теплого пола из металлопластиковых труб

Тёплый пол от центрального отопления

Для обустройства теплых полов используются различные виды труб. Они отличаются определенными характеристиками, достоинствами и недостатками. Металлопластиковые трубы будут рассмотрены подробно в отдельном разделе, а в таблице ниже можно ознакомиться с другими вариантами типов водовода.

Таблица. Виды труб для систем обогрева пола.

Вид	Описание
Медные	Это самый дорогой вариант труб, которые можно использовать для укладки системы теплых полов. Но используются они нередко, так как имеют массу достоинств и считаются гораздо лучшим вариантом, чем любые полимерные трубы. Медные трубы прочны, надежны, быстро нагреваются, хорошо держат и отдают тепло, гибкие, не боятся замерзания или перегрева. Главный недостаток – это лишь стоимость их самих и дополнительных соединительных элементов – фитингов. Также такой водяной подогрев крайне сложно монтировать самостоятельно – здесь необходимо владеть особыми навыками.
Полипропиленовые	Такие трубы, конечно, пригодны для монтажа подогрева полов, но их используют редко из-за недостатков. Они плохо сгибаются, а в ряде случаев (в зависимости от шага контура) их просто невозможно использовать. Также они не пригодны для использования с высокими температурами (свыше 80 градусов). А так они выпускаются разных диаметров, имеют фольгированный слой, который позволяет снизить коэффициент расширения материала. Сами полипропиленовые трубы отличаются высокими показателями надежности, да и стоят недорого. Для работы с таким материалом понадобится приобрести также специальный сварочный аппарат.
Полиэтиленовые	Это хороший выбор для монтажа системы водяных полов. Такие трубы обладают отличной термоустойчивостью (выдерживают температуру до 120 градусов), а также способны полностью восстановить свои физические параметры в период остывания, не боятся многократных циклов нагрева и охлаждения. Это гибкие трубы, которые легко сгибать под нужным углом, они не ржавеют и способны служить долгие годы. Их минусы – это способность пропускать кислород и окисляться. Но сейчас трубы покрывают специальным составом, который позволяет избежать этой химической реакции.

Характеристики труб

Чтобы лучше разобраться в вопросе, следует рассмотреть характеристики каждой трубы в отдельности. Главная идея в отоплении заключается в количестве теплоносителя, которое мы нагреваем и которое циркулирует по трубам и передает аккумулированное тепло в помещение, обогревая его.

Возьмем в качестве теплоносителя воздух. Воздушное отопление считается самым экономичным, т. к. воздух нагревается сам, без насосов и начинает циркулировать по трубам

Если в качестве теплоносителя брать воду или другую жидкость, то тут важно ее количество. Чем меньше теплоносителя нагревается, тем отопительная система считается экономичней. Для трубы теплого пола диаметром 16 мм количество теплоносителя составляет 110 мл на 1м погонный, для трубы диаметром 20 мм – 180 мл на 1м погонный

Не трудно посчитать, что разница составит около 40 процентов, довольно большая цифра. Таким образом, при одинаковых условиях труба на 20мм проигрывает по этой характеристике. Однако шаг, с которым монтируют трубы различный. Для диаметра 16мм стандартный шаг составляет 150мм, а для диаметра 20мм — 250мм. За счет увеличения шага уменьшается длина используемой трубы, и количество теплоносителя становится примерно одинаковым для трубы диаметром 16мм, так и для диаметра 20мм. К тому же, за счет большего диаметра, площадь теплоотдачи труб на 20мм больше чем у труб на 16 мм

Для трубы теплого пола диаметром 16 мм количество теплоносителя составляет 110 мл на 1м погонный, для трубы диаметром 20 мм – 180 мл на 1м погонный. Не трудно посчитать, что разница составит около 40 процентов, довольно большая цифра. Таким образом, при одинаковых условиях труба на 20мм проигрывает по этой характеристике. Однако шаг, с которым монтируют трубы различный. Для диаметра 16мм стандартный шаг составляет 150мм, а для диаметра 20мм — 250мм. За счет увеличения шага уменьшается длина используемой трубы, и количество теплоносителя становится примерно одинаковым для трубы диаметром 16мм, так и для диаметра 20мм. К тому же, за счет большего диаметра, площадь теплоотдачи труб на 20мм больше чем у труб на 16 мм.

Не менее важную роль играет удобство работы при монтаже труб. Как правило, трубы начинают укладывать на пол спиралью, но между соседними контурами остается пространство, которое не отапливается. Соответственно тепло распространяется не по всему полу и остаются неотапливаемые участки. В это пространство укладывают трубы в виде змейки с минимальным шагом в 100мм. У трубы теплого пола диаметром 16мм можно добиться такого шага, а вот у трубы на 20мм нет. К тому же существует множество маленьких помещений, например небольшие коридоры, санузлы т. д., в которые укладывать трубу проще змейкой.

Следующие характеристики — это сопротивление и расход. Чтобы было оптимальное сопротивление для трубы диаметром 16 мм рекомендуют длину контура 90м погонных на один контур с шагом 150мм для площади 13-15кв. м. Если брать трубу диаметром 20мм эти характеристики увеличиваются: на один контур берут длину 130м погонных, площадь 20м кв., шаг 200-250м. Но, несмотря на это увеличение, расход получается примерно одинаковый, так как характеристики друг друга компенсируют. Все это вам покажет готовый проект с расчетами. Но если проекта нет, можно использовать трубу диаметром 16мм и для своих расчетов брать стандартные данные под эту трубу. Это будет оптимальным вариантом.

Поведем итог: труба диаметром 16мм используется для жилых помещений; труба диаметром 20мм – для нежилых и в редких случаях для жилых помещений. Перед монтажом теплого пола необходимо произвести расчеты. Определиться с теплоносителем и способом укладки трубы в соответствии с ее диаметром и уже после этого выполнять работу.

Читайте так же:

Конструкция теплого пола

Этот слой не дает уходить теплу вниз и стороны, то есть отражает тепловую энергию вверх.

Затем в определенном порядке следует уложить пластиковые или металлические трубы и закрепить их на термоизолирующие элементы. Трубы через систему распределительных устройств подключаются к насосу.

После проверки работоспособности всей системы в течение нескольких дней необходимо сделать стяжку из бетона или другого материала и выровнять по уровню образованную поверхность пола. Перед заливкой нужно тщательно осмотреть трубы и соединения на предмет протечек. Сверху стяжки затем укладывается напольное покрытие, которое может быть из керамической плитки, паркета, ламината и других материалов.

Металлопластиковые трубы рехау (REHAU) для теплого пола в этом не нуждаются, так как их тепловое расширение минимально. В них содержится слой алюминиевой фольги или стекловолокна, которые препятствуют линейному расширению изделий.

Помимо труб рехау большую популярность приобрела труба для теплого пола valtec (Valtec), которую производят итальянские компании. Это изделие изготовлено из плотного полиэтилена способом сшивки материала. Они обладают высокой стойкостью к высокой температуре и весьма прочны. Внутри трубы находится слой пищевого полиэтилена, который позволяет использовать данные изделия в системах подачи питьевой воды.

Особенностью бренда Valtec является то, что можно купить не только трубы, но и полностью всю систему теплого пола со всеми фитингами, распределителями и блоком терморегуляции.

Некоторые особенности строительства теплого пола

В водных системах отопления, в которых трубы находятся в полу, не рекомендуется использовать стальные изделия, так как они подвержены коррозии и внутри них может образовываться известковый налет. Это приведет к протечкам и уменьшению пропускной способности всей системы отопления.

В качестве альтернативы стали могут использоваться трубы из меди – они лишены многих недостатков вышеуказанных изделий. Однако медные трубы сложнее в монтаже и обладают высокой стоимостью.

Устройство теплого пола из медной трубы

Укладка труб теплого пола чаще всего производится с помощью изделий из полимеров. Особенностью организации теплого пола из полипропиленовых и полиэтиленовых труб является температура теплоносителя, значение которой не должно быть выше 55 градусов. Это объясняется не характеристиками материала, а тем, что напольное покрытие может повредиться, особенно линолеум и паркет.

Подвержены температурному влиянию и некоторые виды стяжки, которая может потрескаться. Поэтому в городских квартирах необходимо при строительстве системы теплый пол устанавливать элементы управлением температурой воды.

Полимерные трубы

В этом разряде можно сделать разделение на трубы из полипропилена и на изделия, основным материалом в которых выступает полиэтилен той или иной степени обработки.

Полипропиленовые трубы

О них уже разговор шел выше, но все же стоит несколько заострить внимание. Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки

Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока.

Полипропиленовые трубы обладают массой достоинств, но для контура «теплого пола» не подойдут

Но вот для контура уже придётся искать иное решение.

Форма выпуска таких труб – короткие (в масштабах длин контуров теплого пола) отрезки.
Труба обладает очень алой пластичностью, то есть изогнуть ее даже под сравнительно большим радиусом – невозможно, не говоря уже об укладке петель контура. То есть в любом случае нельзя избежать сварных стыков, о недопустимости которых уже говорилось.
Теплопроводность материала – невысока, то есть должного теплообмена между теплоносителем и тощей пола обеспечиваться не будет, и общая эффективность системы будет низкой.
Трубы из полипропилена выделяются на общем фоне самыми высокими показателями термического линейного расширения. Даже армированные, предназначенные для горячей воды, на длинных участках потребуют установки компенсаторных петель. В теплом полу, залитом стяжкой, такое выполнить невозможно, и стенки труб будут повергаться значительным внутренним напряжениям, что, безусловно, скажется на их долговечности.

Одним словом, что бы кто ни говорил, применять такие трубы для контуров теплого пола – совершенно неоправданное ни с каких точек зрения решение.

Трубы на основе полиэтилена

Уместным, наверное, сразу будет сделать очень важную оговорку. Дело в том, что если проанализировать большинство публикаций, посвященных этой проблеме, то можно прийти к не совсем правильному выводу. Очень часто делается градация всех гибких труб, подходящих для системы «тёплых полов», на изготовленные из сшитого полиэтилена и на металлопластиковые. Невольно возникает стойкая ассоциация, что полиэтилен – он сам по себе, а для металлопласта применяется какой-то иной полимер.

Поэтому и в этой статье попробуем придерживаться такой же классификации – основанной, в первую очередь, на исходном материале изготовления труб.

Для начала, наверное, стоит все же получить определенное понятие, что же скрывается под загадочным названием «сшитый полиэтилен»

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

зебра или змейка;
улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

S – площадь помещения (м2);
n – расстояние между трубами;
lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Выбор шага укладки

Когда выполнена разметка на основании для укладки трубопровода, не всегда даже специалисты могут все правильно разместить. Шаг должен сохраняться на протяжении всего контура. А получается разброс до 100 мм. Исключение здесь – сокращение шага на отдельных участках, как например, у наружных стен.

Выбор шага будет зависеть от мощности контура. Чем она выше, тем меньше следует делать шаг. Кроме этого должно выдерживаться расстояния от стены до трубопровода, которое обычно является 30 см. Максимальная длина одного контура составляет 90 м. Это делается для того, чтобы не терять тепло на всем протяжении трубопровода.

Когда вы обращаетесь за помощью к строительным бригадам, то предварительно лучше всего просмотреть их работы, почитать отзывы заказчиков. Даже на фото будет видно, как они относятся к процессу укладки и что предпринимают, чтобы избежать возможных ошибок укладки водяного теплого пола.

Некоторые могут сказать, что под стяжкой пола никаких дефектов расположения трубопровода, соблюдения шага укладки, не будет видно. Но такое могут сказать лишь непонимающие работы системы люди. В итоге основание пола будет получать тепло по всей плоскости неравномерно, будут участки с холодной поверхностью, эффективности от работы теплого пола никакой не будет.

Особенности конструкций

Традиционный вид тёплого пола – это бетонная стяжка, внутри которой находится система пластиковых или металлических труб с горячей водой. Стяжка должна быть выше труб диаметром 16-18 мм на 3 сантиметра. Такой способ ещё называют «мокрым».

Другой вид конструкции тёплого пола называется «лёгким», он делается из полистирола или дерева. Лёгкие системы характерны меньшей толщиной и весом, их применяют в местах, где нет возможности залить толстую бетонную стяжку.

Перед выбором подходящей конструкции тёплого пола следует взять во внимание помещения, где подобное приспособление устанавливать не рекомендуется:

В многоквартирных домах с общей системой отопления. В таком случае установка системы водного пола возможна только при получении разрешения от владельцев дома, получается которое очень проблематично.

В общественных помещениях. Теплопотери в общественных помещениях настолько велики, что пропадает всяческая целесообразность в установке экономичного тёплого пола, так как его использование будет стоить дорого, а эффекта не будет.

Установка тёплого пола в качестве единственного источника обогрева. Такой сюжет возможен только при условии соблюдения высоких требований теплоизоляции международного стандарта, в противном же случае тепло сохраняться не будет. Поэтому конструкцию применяют в совокупности с радиаторами или при наличии батарей.

Важнейшей составляющей, от которой зависит качество и функционал всего устройства, является изоляция. Задачу сохранения тепла можно смело доверить пенопласту или стекловате, эти материалы должны иметь плотность не менее 30 кг/м3.

Кроме изоляции, конструкция тёплого пола включает в себя:

арматурную сетку;

крепёжные элементы;

трубопроводы;

демпферную ленту;

шкаф для размещения коллектора со всеми компонентами оборудования, от которого осуществляется разводка.

Как рассчитать трубу для теплого пола

После того как вы определитесь с выбором материала, из которого будут изготовлены ваши трубы для теплого пола, настанет черед провести расчет трубы для теплого пола водяного. Чтобы расход трубы на теплый пол не был избыточным или недостаточным, нужно составить схему будущей укладки труб. Проще всего это сделать на миллиметровой бумаге, предварительно отобразив на ней в масштабе нужное помещение. Помимо размеров помещения на схеме нужно указать места расположения крупных предметов мебели, которые не будут переставлены или убраны в течение длительного времени. Под ними не рекомендуется прокладывать трубы теплого пола. Оставшееся место в помещении будет пригодно для укладки труб. Расстояние между трубами теплого пола стараются сделать минимальным, насколько это позволяет материал трубы.

Проектировать и выполнять укладку змейкой проще, чем спиралью, однако такая схема укладки будет иметь серьезный недостаток. В такой системе теплоноситель поступает в трубу в одном месте и движется по всем изгибам до выхода. Таким образом, в процессе перемещения теплоноситель остывает, и на входе он будет значительно теплее, чем на выходе.

При укладке змейкой будет очень тяжело добиться равномерного прогрева пола – пятно тепла будет находиться у коллектора.

Этого недостатка лишен способ укладки труб по спирали. При такой схеме нагрев будет более равномерным, так как труба от врезки идет к центру комнаты, а потом обратно к коллектору.

При данной укладке труб возможен только один резкий изгиб, но и прямых участков практически не будет. В этом способе укладки можно использовать трубы с большим радиусом изгиба, но если они выполнены из материала, который не держит форму, то крепления придется располагать чаще.

Нужно также учитывать, сколько метров трубы на теплый пол вы будете использовать. В одном контуре протяженность труб не должна превышать 60 метров. Если этот порог будет превышен, то добиться нормальной теплоэффективности будет невозможно, так как теплоноситель будет сильно остывать. Если нужно устроить теплый пол в большом помещении, то лучше разбить его на сектора и проложить теплые полы в каждом из них.

При таком многоконтурном устройстве теплого пола минимальное расстояние между трубами будет находиться в зависимости от их радиуса изгиба.

Нанося разметку будущих труб, нужно держаться расстояния труб теплого пола от стены в 15–20 см. Между участками трубы не должно быть большого промежутка (до 35 см), чтобы прогрев пола был равномерным. Обычно шестнадцатимиллиметровая труба прогревает 10–15 см пола в обе стороны от себя.

После изготовления чертежа можно рассчитать длину трубы теплого пола. Чтобы это сделать, нужно измерить ее на схеме и умножить на масштаб.

Альтернативные способы устройства водяного пола

Существуют и значительно менее трудоемкие способы монтажа водяного теплого пола, но и стоимость их значительно выше. Расчет трубы для теплого пола такой конструкции производится точно так же, как под бетонную стяжку.

Полистирольная настильная система

Эта система отлично подойдет в случаях, когда нельзя увеличивать нагрузку на несущие конструкции здания. Незаменима полистирольная система и в помещениях с низкими потолками. Она состоит их полистирольных пластин с уже готовыми пазами под прокладку труб, самих труб и алюминиевых пластин, обеспечивающих равномерное распределение тепла.

Между таким теплым полом и чистовым покрытием рекомендуется укладывать вспененный полиэтилен (под ламинат или паркет) или ГВЛ (под керамическую плитку)

Деревянная модульная система

Еще один способ укладки труб, не предусматривающий «мокрого» процесса – деревянная модульная система. Она изготовлена из ДСП с уже готовыми пазами под прокладку труб. Такая система идеально подойдет для деревянных домов. Достаточно уложить между лаг теплоизоляцию и закрепить деревянные модули как обычное листовое напольное покрытие. Единственным условием является расстояние между лагами не более 60 см, а если вы планируете чистовой пол из керамической плитки – 30 см.

Сшитый полиэтилен или металлопластик для теплого пола

В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.

Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

Характеристики и свойства этих двух типов очень похожи:
соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
процесс монтирования не занимает долгого времени;
оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.

Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.

Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.

Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.

Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет

Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.

Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.

Этому предшествовали две проблемы:
появление некачественного поддельно материала;
протечки на месте стыковки.

В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.

Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.
