Какова должна быть глубина заложения ленточного фундамента, влияние грунтовых вод на заглубление

Способы закладки фундамента

Здание должно равномерно передавать нагрузку своему основанию, которое, в свою очередь, размеренно возлагает её на грунт. Итак, чтобы избежать вышесказанных ошибок, желательно учесть все факторы для того, чтобы понять, какая глубина ленточного фундамента наиболее оптимальная для вашего случая.

  1. Свойства почвы. Сюда входят тип грунта, его пучинистость, уровень и толщина глубины промерзания.
  2. Уровень грунтовых вод.
  3. Примерная нагрузка здания на фундамент, его тяжеловесность.

Считается, что в России закладывать фундамент нужно минимум на глубину 0,5 метров.

В зависимости от типа почвы и материала, из которого планируется создавать дом, можно выделить ленточные фундаменты

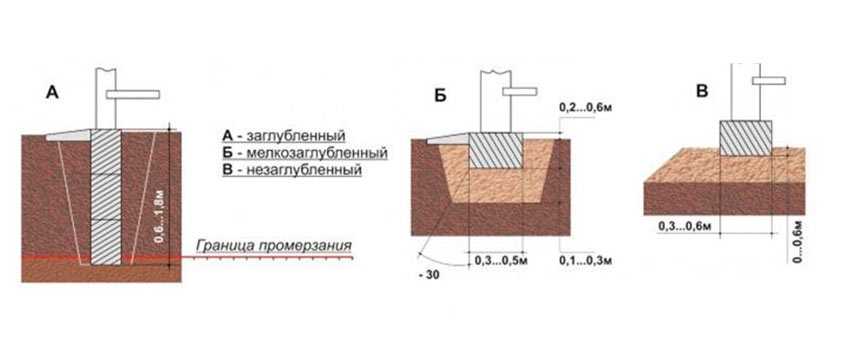

Мелкозаглубленные

Возможность не слишком углубляться в землю, определена тем, что способный регулярно нести немалую нагрузку слой почвы, значительно не меняющий своих свойств под влиянием действующих на него факторов, находится близко к поверхности, при этом исключается возможность появления факторов, действие которых заставит несущий слой деформироваться. Это возможно лишь при непучинистых и слабопучинистых видах почв (пески, например). Небольшое заглубление возможно из-за того, что грунт либо не пучинится вообще, либо это происходит равномерно, что безопасно для целостности вашей постройки.

Такая основа больше подходит лёгким постройкам – деревянным, небольшим кирпичным, пенобетонным и тому подобным. Также недопустимо наличие грунтовых вод вблизи поверхности. Если все эти условия выполняются, то вы везунчик! У вас есть шанс сэкономить время, деньги и силы. Вам не нужно учитывать уровень промерзания земли под вами, высчитывать уровень грунтовых вод и проводить другие вычислительные мероприятия. Главное – убрать растительный слой земли, добраться до прочного выносливого слоя и нагружать его воплощением вашего творчества – фундаментом, а затем и постройкой.

Глубина заложения такого ленточного фундамента колеблется от 50 до 70 сантиметров.

Если поверхность скальная, без возможности углубления, фундамент кладётся на верхний найденный прочный несущий слой грунта.

Заглубленные

Если же вы проживаете на пучинистой почве (глины, суглины, супеси и др.), собираетесь строить довольно тяжёлое здание с массивными элементами, хотите обустроить подвал (не обязательно всё сразу), то наиболее хороший для вас вариант – заглубленный ленточный фундамент.

Здесь дела обстоят несколько сложнее. Но не отчаивайтесь! После определенных подсчётов вы найдёте свою идеальную глубину.

Для начала необходимо провести небольшое расследование. Нужно узнать глубину промерзания грунта и высоту нахождения грунтовых вод. Это и будет определяющим фактором.

Глубина промерзания может определяться книжками и табличками, которые подскажут её значение для любого района Отечества. Уровень грунтовых вод же придётся измерить самостоятельно. Для этого нужно пробурить скважину 2,5-3 метра и опустить туда трубу. В течение года необходимо наблюдать, насколько могут воды подняться.

Если они постоянно находятся ниже глубины промерзания грунта более чем на 2 метра, то траншеи под основу дома следует углублять минимум на 3/4 рассчитанной глубины промерзания, от 70 сантиметров.

Если же грунтовые воды превышают эту отметку, то стоит закладывать ленточный фундамент на глубину промерзания плюс 20-30 сантиметров.

Глубина траншей под внутренними стенами может отличаться от глубины для внешнего контура. В этом нет ничего страшного.

С чего начать – разведка

Перед тем как начать закупать материал для фундамента, нужно ознакомиться с особенностями почвы. Исходя из этой информации, и будет рассчитываться глубина. Экономить на основе дома ни в коем случае нельзя. Если фундамент получится слишком хлипким для конструкции, последствия могут быть плачевными. В первую очередь все зависит от почвы на строительной площадке. Обычно слои расположены в таком порядке:

  • Растительный грунт – темный, рыхлый, с наличием корней, жуков, червяков. Этот слой нужно полностью снять по всему периметру. Он совершенно не устойчив и размокает от воды.
  • Торфяник – еще хуже предыдущего слоя. Он мягкий и рассыпающийся в руках
  • Песок – отличная основа для строительства. Такой слой подходит для минимальной заливки толщиной в полметра.
  • Мельчайший песок. Проводник грунтовых вод, который может деформировать строение.
  • Глина – подходит для фундамента, только если содержание вод минимальное.

Глубокая траншея для фундамента

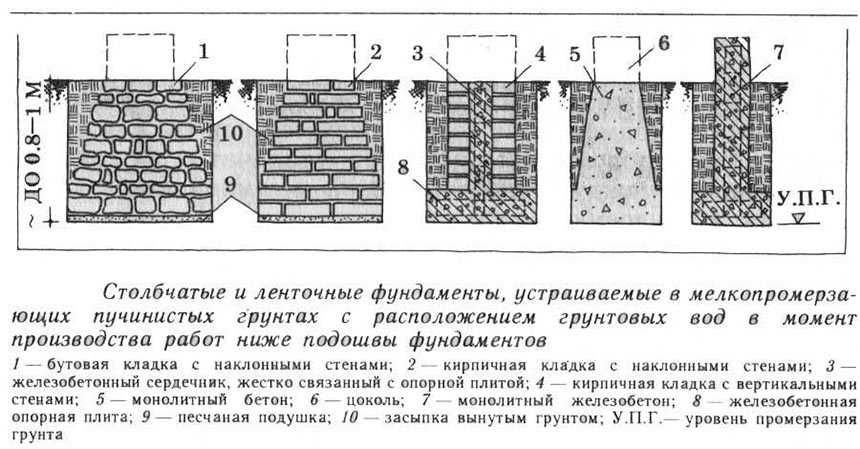

Мелкозаглубленные фундаменты

Этот тип фундамента подходит для применения в следующих случаях:

  • строительство легкого дома без подвала или цоколя;
  • высокий уровень расположения грунтовых вод (но более 1 метра от поверхности земли);
  • достаточно хорошие прочностные характеристики грунта основания.

Схема утепленного мелкозаглубленного ленточного фундамента

При строительстве такого основания не придется глубоко копать землю, что позволяет снизить трудовые и временные затраты. Минимальная глубина закладки мелкозаглубленного фундамента при условно непучинистых грунтах (песчаный, крупнообломочный) может быть следующая:

  • при глубине промерзания до 3 м — 0,5 м;
  • до 3 м — 0,75 м;
  • более 3 м — 1,0 м.

Для предотвращения повреждений конструкции силами морозного пучения и водой, необходимо провести следующие мероприятия:

  1. Гидроизоляция. Как и любой другой фундамент, мелкозаглубленный требует надежной защиты от влаги. Отмостка защищает конструкцию от дождевой и талой воды. На вертикальную часть фундамента по всей высоте наносится битумная мастика или наклеиваются рулонные гидроизоляционные материалы (линокром, гидроизол).
  2. Утепление фундамента по высоте и устройство теплой отмостки. В качестве теплоизоляционного материала можно применять экструдированный пенополистирол (пеноплекс). Толщина утеплителя подбирается теплотехническим расчетом. Для большинства регионов страны потребуется уложить 100 мм пеноплекса. В качестве теплоизоляции нельзя применять минеральную вату. Утеплитель укладывают снаружи по всей высоте и под бетонную или асфальтовую отмостку.
  3. Песчаная подушка. Она предотвращает появление морозного пучения. Укладывается из песка средней или крупной фракции с послойным уплотнением. Толщина подушки зависит от фактических прочностных характеристик грунта, в среднем составляет 30-50 см.
  4. Отвод грунтовых и дождевых вод от конструкции. Эту функцию берут на себя дренаж и ливневая канализация. Даже при достаточно низком уровне расположения грунтовых вод эти мероприятия необходимы, поскольку в период дождей или таяния снега, почва сильно насыщена влагой. Если допустить одновременное воздействие воды и низких температур на фундамент, последствия могут быть необратимы. Наиболее распространенный тип дренажа — пристенный. Труба с отверстиями укладывается в слой гравия, обернутого геотекстилем. Максимальное расстояние от дренажной трубы до фундамента — 1 метр. Глубина заложения — на 30-50 см ниже подошвы фундамента.

В случае мелкозаглубленных фундаментных плит современным решением станет утепленная шведская плита (УШП). Это основание, которое размещает в себе систему теплых полов и некоторые инженерные коммуникации. Для изготовления используется несъемная опалубка из пенополистирола, которая в последствии играет роль утеплителя.

Глубина заложения для фундамента — один из решающих факторов, влияющих на долговечность и надежность фундамента

Важно учитывать все требования, а при невозможности их выполнения провести необходимые мероприятия по защите конструкции

Свод правил

Правила определения на какую глубину делать фундамент, установлены СП 50-101.2004. Они включают следующие основные требования:

  1. Должна выбираться с учетом основных влияющих факторов (назначение сооружения, конструктивные особенности, геологические и гидрологические факторы, сезонное промерзание).
  2. Глубина промерзания грунта принимается с учетом результатов наблюдения в период не менее 10 лет, как среднегодовое значение.
  3. При отсутствии табличных данных по конкретному расчету проводится расчет с учетом нормативного промерзания определенного типа грунта.
  4. Определяется отдельно для внешних и внутренних стен.
  5. Корректируется с учетом коэффициента влияния эксплуатационных особенностей помещения.

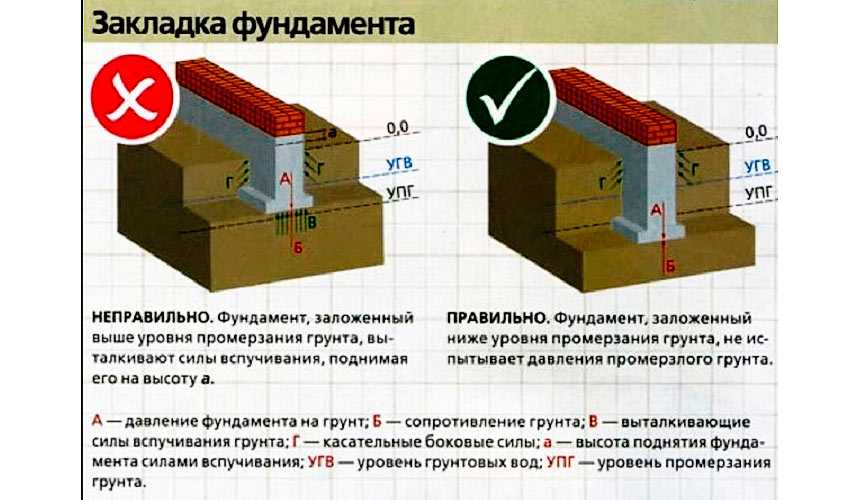

  6. Подошва заглубленного фундамента должна располагаться ниже глубины промерзания грунта, но выше уровня грунтовых вод. Минимальная глубина мелкозаглубленного фундамента устанавливается с учетом свойств грунта и учитывает глубину промерзания.
  7. При проектировании фундамента должны предусматриваться водопонижающие (дренажные) мероприятия.
  8. При возведении фундамента на склоне применяется ступенчатое заглубление, обеспечивающее формирование горизонтального основания пола.
  9. Не стоит копать по принципу: чем глубже, тем прочнее и надежнее. Так можно просто бесполезно зарыть большие деньги в землю. Фундамент должен быть оптимальным для данного типа здания.

От чего зависит глубина закладки?

Ниже приведены факторы, влияющие на глубину залегания опорной плиты:

  • Уровень подземных вод;
  • Состав почвы;
  • Содержание мерзлоты в почве;
  • Общая нагрузка от здания.

Уровень подземных вод

Основание ленточного фундамента должно быть как минимум на 0,5 м выше уровня грунтовых вод. Непосредственная близость затрудняет строительство подвала и подвала, а фундамент постоянно увлажняется и разрушается влагой.

Для того чтобы самостоятельно определить степень залегания водоносного горизонта на участке, необходимо создать несколько скважин глубиной от 2 до 2,5 метров с помощью садового бурения. Лучшее время для этого — ранняя весна, когда вода поднимается до максимума после таяния снега.

Через 2-3 дня вы сможете провести измерения в скважинах и узнать, насколько высок водоносный горизонт. Если после этого грунт и стены остаются сухими, подземные воды не должны учитываться при закладке фундамента.

Тип грунта

Плотность и состав грунта имеют большое значение для расчета, так как от них зависит степень оседания и прочность фундамента. Все почвы подразделяются на следующие типы:

  • Рокки. Каменистая почва не подвержена образованию пузырей, отложений и накоплению влаги. Ременные и монолитные ленточные фундаменты на таких почвах не нуждаются в захоронении;
  • Большой чип. Большие обломки грунта состоят из гравия, камней и гравия, а полости между ними заполняются глиной или песком. В этом случае минимальная глубина закладки составляет 45-50 см;
  • Клей. Глинистые почвы жесткие, замерзают глубоко, удерживают влагу в течение длительного времени и вызывают неравномерную усадку. Глубина глиняного дна должна быть не менее 75 см;
  • Сэнди. Песчаная почва характеризуется повышенной подвижностью, поэтому при закладке фундамента углубление закладывается в твердую почву. Максимальное значение составляет 2,5 м;
  • Черная земля. Черный грунт непригоден для строительства, поэтому при монтаже необходимо удалить слой фундамента из черного грунта на твердой подложке.

Уровень промерзания

Глубина фундамента ½ соответствует значению промерзания для слабоводоносных слоев, но только на слабо изогнутых и твердых почвах. Это означает, что если грунт замерзает на глубине 1,5 м, траншея для фундамента будет вырыта на глубину 75 см.

На абиссальных почвах глубина залегания должна быть на 20-30 см ниже точки замерзания. Под воздействием силы обдува недостаточно заглубленный фундамент деформируется, образуются трещины и разрушается конструкция. Приведенная ниже таблица помогает правильно определить глубину промерзания почвы в данном регионе:

Совет! Нагрев фундамента уменьшает глубину укладки и, следовательно, стоимость строительства.

Нагрузка от здания

Вес здания также влияет на глубину фундамента. Чем выше нагрузка, тем глубже земля. Для легких зданий в виде навесов, одноэтажных фахверковых домов и ванных комнат средняя глубина установки составляет 50 см.

Двухэтажные дома из дерева или пенопласта требуют захоронения фундамента не менее 1,5 м; для кирпичных зданий (например, для гаражного строительства) это число увеличивается до 2 м. Однако это относится только к строгим и рыхлым почвам, а на плотных, твердых почвах укладка производится на меньшие глубины.

Для того, чтобы нагрузка соответствовала несущей способности грунта, необходимо суммировать удельный вес фундамента, стен дома, полов, мебели, коммунальных услуг и временных нагрузок, вызванных ветром и снегом. Если общая нагрузка превышает допустимую, ширина фундаментной ленты должна быть увеличена.

Глубина заложения фундамента – определяющие факторы

На какую глубину следует закладывать фундамент

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

  • геологические аспекты;
  • воздействие климатических факторов на глубину фундамента;
  • влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

  • выполнить мероприятия по анализу почвы на участке строительства;
  • изучить ландшафт, а также тщательно расчистить строительную площадку;
  • разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

  • характер грунта на различной глубине;
  • среднестатистический объем осадков на протяжении года;
  • уровень расположение водоносных слоев;
  • глубину замерзания почвы;
  • колебания высоты и особенности рельефа на стройплощадке.

Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

  • особенностей здания, заложенных в проекте;
  • массы строения;
  • наличия цокольного помещения;
  • уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

  • для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
  • при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

  • сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
  • среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
  • не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

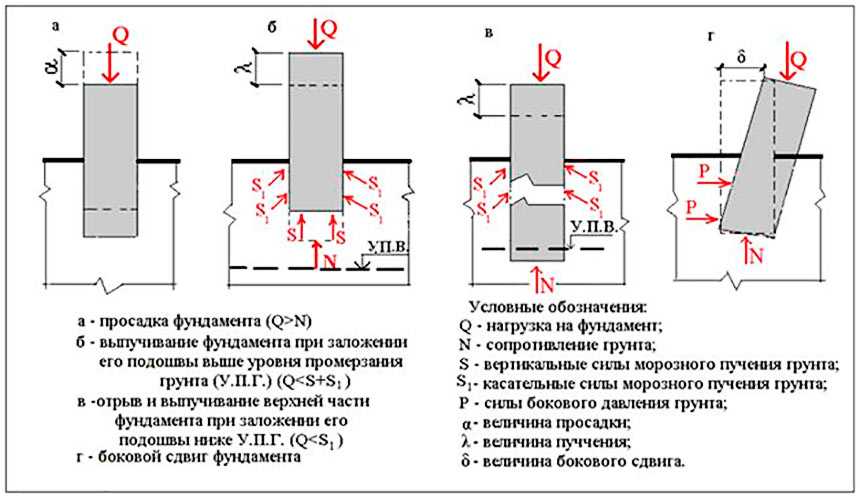

Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

  • концентрация влаги в почве;
  • уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

  • усадка строения;
  • появление трещин на стенах;
  • нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

  • мелкозаглубленный или глубокозаглубленный ленточный фундамент;
  • столбчатое основание в виде свай или железобетонных колонн;
  • плитная конструкция основы строения.

Особенности

Ленточный фундамент полагается устраивать по периметру дома, в том числе под внутренними несущими стенами. Часто подобное основание сооружается под тяжеловесными домами из натурального камня, кирпича или бетонных блоков. Но также он совместим с постройками, имеющими железобетонные перекрытия. Еще одним преимуществом ленты является ее пригодность для размещения подвалов и погребов. Плитные конструкции оборудовать такими помещениями намного сложнее, а подчас и вовсе невозможно.

Уже общее описание показывает, что глубина заложения лент обычно довольно велика. Однако простота используемой технологии оправдывает ее применение в малоэтажной застройке и при сооружении подсобных объектов. Ленточные основания к тому же неплохо работают даже там, где есть риск неравномерной усадки здания. Обычно это связано с неоднородным составом почвы, имеющим различные механические характеристики. При сооружении подвала можно использовать конструкции фундамента в виде готовых капитальных стен.

Период службы сильно зависит от примененного материала. Так, бетон и бутовый камень могут проработать до двух веков подряд. Но многое зависит от:

  • оказываемой нагрузки и ее изменения;
  • качества примененных материалов;
  • характеристик раствора;
  • свойств почвы и климатических параметров местности.

Для изготовления фундамента, кроме бетона и бутового камня, иногда применяют их смесь либо кирпичную кладку. Лента делается как в виде прямого контура, так и с разрывами, геометрическая форма — прямоугольник или трапеция. В любом случае ширина берется не меньше, чем у подпираемой стены, а в идеале — больше на 100-150 мм. Широкое разнообразие видов ленточного фундамента не означает, что их можно выбирать произвольно, есть вполне строгие строительные стандарты.

Таблица 3: нормативная глубина промерзания грунтов (м)

Город Мелкие пески Глины, суглинки Каменистый грунт Крупные и средние пески
Москва 1,64 1,35 2,00 1,76
Владимир 1,75 1,44 2,12 1,87
Тверь 1,67 1,37 2,03 1,79
Калуга, Тула 1,63 1,34 1,98 1,75
Рязань 1,72 1,41 2,09 1,84
Ярославль 1,80 1,48 2,19 1,93
Вологда 1,82 1,50 2,21 1,95
Нижний Новгород, Самара 1,81 1,49 2,20 1,94
Санкт Петербург. Псков 1,41 1,16 1,71 1,51
Новгород 1,49 1,22 1,82 1,60
Петропавловск, Тобольск 2,10 2,20
Ульяновск, Ижевск, Казань 1,70 1,76
Астрахань, Ростов-на- Дону 0,8 0,88
Оренбург, Уфа 1,80 1,98
Орел, Брянск 1,00 1,10
Пенза 1,40 1,54
Липецк 1,20 1,32
Екатеринбург 1,80 1,98
Омск 2,00 2,20
Новосибирск 2,20 2,42
Сургут 2,40 2,64

https://youtube.com/watch?v=B0qKNFeXRgo

Что такое глубина заложения фундамента

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Расчет

Как уже говорилось, на расчет глубины заложения фундамента влияет сразу несколько критериев. Основные из них — следующие:

  1. Уровень промерзания почвы.
  2. Расположенность грунтовых вод.
  3. Тип основания.

Эти три пункта влияют на определение глубины заложения фундамента больше всего. Поэтому в каждом случае расстояние от поверхности почвы до дна траншеи будет отличаться. Так, глубина фундамента для конкретного одноэтажного дома может как быть большой, так и практически отсутствовать. Чтобы было понятнее, рассмотрим по порядку вышеперечисленные критерии.

В зависимости от степени промерзания грунта

Этот фактор влияющий на глубину заложения любого фундамента часто упоминается в первую очередь. Если вы собрались выкапывать траншею для заглубленного фундамента, этот показатель должен быть известен вам в первую очередь. Залив ленту без учета глубины промерзания, можно уничтожить здание смещениями в грунте, вызванными превращением воды в лед.

Поговорим о том, как узнать, насколько промерзает грунт. Есть таблицы и карты с усредненным уровнем промерзания грунта в той или иной области. Если нужен точный показатель, нужно взять данные десятилетних исследований на ровной, не заснеженной площадке. Но обычно они отсутствуют.

Тогда примерную глубину можно рассчитать самому. Для этого нужно обратиться в ближайший гидрометцентр и узнать среднюю температуру за месяц. Если предоставят каждодневные данные, ее можно посчитать самому (сложить показатели и разделить на их количество). Затем из этой цифры извлекается корень квадратный, который умножается на коэффициент типа грунта (можно найти в интернете). Все, примерный уровень глубины промерзания у вас есть.

От уровня грунтовых вод

Вода — один из самых опасных врагов фундаментов. Основания возводятся, как правило, из бетона, будь то монолит или ФБС. При слишком высоком уровне грунтовых вод влага попадает в поры через подошву. С наступлением холодов вода замерзает и начинает разрушать бетон. В лучшем случае всё может закончиться трещинами, а в худшем здание просто рухнет.

Чтобы предотвратить это, принимаются необходимые меры: правильно устраивается подоснова (с использованием песка необходимой фракции), сооружается водоотвод и т.д. Кроме того, замерзая, влага пучит грунт. Поэтому, если под подошвой — мелкие или пылеватые пески, а грунтовые воды находятся на уровне выше двух метров, нужно строить только заглубленный фундамент.

Таким образом, выбор глубины заложения конкретного фундамента зависит и от грунтовых вод

Поэтому важно знать, где они находятся. Определить глубину залегания вод на участке на самом деле несложно. Нужно выбрать несколько точек на том месте, где Вы собрались строить дом

При этом одна из них должна находиться в нижней части площадки. На намеченных точках делаются скважины. Через сутки можно приступать к измерениям. Определять расположение подземных вод лучше всего весной, когда насыщенность влаги почвой максимальная.

Определить УГВ можно и с помощью колодца, расположенного в непосредственной близости от места строительства (если такой имеется). Дело в том, что источником для них служат именно грунтовые воды. Поэтому расстояние от поверхности почвы до зеркала воды является тем самым уровнем. Стоит помнить, что колодец должен быть максимально заполненным (то есть, не нужно проверять уровень после забора воды, особенно в большом количестве).

От выбора типа фундамента

Конечно, грунт решает очень многое. Но, кроме этого, глубина заложения фундамента зависит и от него самого. В данном случае речь идет о виде. О том, какая должна быть глубина залегания у конкретного фундамента, можно рассказать в нескольких словах:

  1. Ленточное и столбчатое основания зависят от грунтовых вод и глубины промерзания почвы;
  2. Глубина заложения свайного фундамента определяется с помощью его несущей способности;
  3. Плитное основание заглубляется примерно на 40 — 50 см.

Глубина фундамента: развеиваем мифы

Да, самым простым решением кажется – закопать ту же баню поглубже, и прослужит она все сто лет. На самом деле это не так, и мифов среди строителей на счет того, какой должен быть глубины фундамент, сегодня немало.

Чем глубже, тем лучше?

Даже среди достаточно опытных архитекторов распространен миф, чем глубже фундамент – тем он прочнее. Конечно, понять стремление заказчика сэкономить средства можно, как и прораба, который пытается донести тому, что с фундаментом «на авось» — не пройдет. Но зарыть глубже – не значит, что получится прочнее.

Так, глубина заложения нулевого уровня определяется многими параметрами – и лучше этот вопрос доверить специалистам. Делаются инженерно-геологические изыскания, исследуется тип грунта, измеряется уровень грунтовых вод и их промерзания. Многое решает и конструктивная особенность здания: количество этажей, надстройки, материал стен – и баня в этом параметре как раз менее требовательна к мощности основания, чем жилой дом. Более подробно об определении глубины заложения фундамента можно прочитать в небольшой интересной книге В.С.Сажина «Не зарывайте фундаменты вглубь».

Всегда ли на самом деле «спасает» глубина?

Но далеко не всегда нужно стремиться сделать фундамент поглубже, если почва беспокойна – на самом деле есть свои методы, как уплотнить и сделать более твердым любой грунт. А потому если баня будет строиться совсем не массивная, нет смысла, как любят выражаться строители, «закапывать деньги в землю».

Итак, сперва следует хорошо изучить проблему. К примеру, если воду часто видно на поверхности или близко от нее, спасет грамотный дренаж вокруг фундамента. Ведь усиливать фундамент в этом случае увеличением опоры бессмысленно – нулевой уровень и дальше будет «гулять», а средств на такой метод уйдет немало. Здесь действительно не обойтись без глубины.

А вот если по периметру наблюдаются оползни, фундамент подмывается и даже где-то уже начинает провисать – укреплять нужно не его, а грунт. Так, для песчаного грунта хороша силикатизация – почву вокруг фундамента поливают смесью жидкого стекла с водой, один к одному, и полученный влажный песок хорошо утрамбовывают. Или применяют химические реагенты: бурятся скважины небольшого диаметра, и в них закачивают специальные смоляные составы. Долговечно и недорого, и для слабых грунтов – то, что надо.

Определение величины заглубления

При строительстве дома возникает вопрос: как определить глубину заложения? Для заглубленного фундамента существует следующее правило: она должна быть на 20-30 см больше глубины промерзания и на 50-60 см меньше глубины расположения подземных вод. На выбор величины параметра мало влияют конструкционные и эксплуатационные нагрузки.

Мелкозаглубленный фундамент имеет заглубление порядка 35-50% от глубины промерзания. Этот вариант характерен для монолитной плиты в любом грунте, а также ленточного или столбчатого фундамента при строительстве на малопучинистых грунтах.

Расчет глубины фундамента проводится с учетом нагрузок от сооружения и несущей способности грунта. Глубина промерзания также вносит свои коррективы, но путем практических рекомендаций.

Формула для расчета

Как рассчитать глубину заложения фундамента под дом? Расчет осуществляется согласно СП 22.13330.2011 по формуле.

Формула расчета глубины промерзания

Н = Hi√Mt

  • Н — глубина промерзания,
  • Hi – нормативная глубина промерзания определенного типа грунта,
  • Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

  • 23 см в глинах,
  • 28 см в песчанике пылевого типа,
  • 30 см в крупнозернистом песчанике,
  • 34 см в каменистых грунтах.

Пример

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C.
Тогда рассчитываем глубину промерзания:   Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Минимальные и максимальные значения

Для заглубленного фундамента минимальное заглубление равно глубине промерзания грунта, а максимальная глубина заложения фундамента не должна достигать грунтовых вод минимум на 0,5 м.

Минимальное заложение мелкозаглубленного фундамента устанавливает СНиП 22.13330.2011 с учетом промерзания в такой зависимости:

  • непучинистые почвы с промерзанием до 2 м или слабопучинистые грунты с промерзанием до 1 м – глубина заложения фундамента составляет не менее 0,5 м;
  • при промерзании указанных грунтов в пределах 2-3 и 1-1-1,5 м, соответственно – 0,75 м:
  • при промерзании более 3 м и в пределах 1,5-2,5 м, соответственно, — 1 м;
  • при промерзании слабопучинистых грунтов на глубину более 2,5 м – 1,5 м.

Температура внутри дома позволяет корректировать заглубление мелкозаглубленного фундамента.

Приведенные минимальные значения рассчитаны на одноэтажные строения. При возведении 2-х этажного сооружения их следует удвоить. Более высокие здания на мелкозаглубленном фундаменте не возводятся.

При строительстве на высокопрочных грунтах (скальные выходы, крупнообломочные грунты) фундамент предназначен лишь для перераспределения нагрузок равномерно по всей площади.

Минимальная глубина заложения фундамента составляет 0,3 м. Аналогично выбирается заглубление для монолитного плитного фундамента.

Таблица 2: глубина заложения оснований под дом, зависимо от сезонного замерзания и расположения уровня подземных вод

Грунты под подошвой основания, которые залегают не меньше нормативного значения замерзания Глубина заложения оснований, зависимо от сезонного замерзания и расположения уровня подземных вод
уровень замерзания ниже уровня подземных вод (-2 м) уровень замерзания выше уровня подземных (- 2 м)
Крупнообломочные, гравелистые, скальные, пески средней и крупной крупности, с песчаным заполнителем не связано с промерзанием не связано с промерзанием
Пылеватые и мелкие пески не меньше значения промерзания не связано с промерзанием
Супеси не меньше значения промерзания не связано с промерзанием
Глины, суглинки, а также обломочные крупные почвы с глинистым пылеватым заполнителем не меньше значения промерзания не меньше половины значения промерзания

Если грунтовые воды стоят высоко и почва на участке пучинистая, то самое время подумать о применении другого типа основания: свайного фундамента с несущими балками (свайно-ростверковый фундамент). Такое основание не боится ни высокого уровня грунтовых вод, ни морозного пучения.

Теплоизоляция мелкозаглубленного ленточного фундамента

, заложенного на малую глубину, обеспечивает защиту почвы под ним от промерзания. Изоляция препятствует проникновению холода через бетонную структуру к зонам под фундаментной подошвой. Таким образом предотвращается промерзание и сдвиги грунта под основанием.

Теплоизоляцию мелкозаглубленного ленточного фундамента выполняют экструдированным пенополистиролом, неразлагающимся во влажной почве. Его теплоизоляционные свойства пропорционально улучшаются с увеличением толщины. Лист ЭПС толщиной 2,56 см обладает таким же сопротивлением теплопередаче, как 120 см грунта. Применив теплоизолятор с такой толщиной, можно считать, что глубина фундамента условно увеличилась на 120 см дополнительно.

По такой технологии уже долгое время закладываются фундаменты в Скандинавии и Северной Америке. Из-за мерзлоты глубина заложения их не превышает, как правило, 40 см. Но при этом закладывается качественная горизонтальная и вертикальная изоляция. Она предотвращает промерзание грунта под основание и вспучивание почвы.

В любом случае окончательная величина заглубления основания определяется сравнением нескольких вариантов конструктивных решений. Находится оптимальное соотношение технических характеристик и сметной стоимости сооружения. Если поблизости от участка, где вами планируется строительство дома, уже есть сходное по типу построенное здание, посоветуйтесь с его владельцем. Возможно, он производил исследование свойств грунта и расчеты по определению величины заглубления фундамента своего домостроения. вы сможете воспользоваться готовыми данными.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Домашний мастер
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
