Схема армирования ленточного фундамента своими руками

Новинки в строительстве

Каждый год в строительстве появляются новые технологии. Для армирования ленточных фундаментов также появился новый материал – это стеклопластиковое волокно. Он производится из полимерных материалов с применением органических компонентов. Арматура из стекловолокна выпускается с диаметром от 4 до 32 мм. В индивидуальном строительстве в ходу арматура с сечением 6, 8, 10 мм. Продаётся такая арматура в бухтах, что намного облегчает её непосредственно на место стройки. На видео Вы увидите, чем отличается стеклопластиковая арматура от традиционной и узнаете о ее плюсах.

Характеристики стеклопластиковой арматуры

Для арматуры из стекловолокна присущи некоторые характеристики, которые обязательно следует учитывать при армировании несущей конструкции:

Стекловолокно обладает небольшим весом, что даёт возможность облегчить давление на почву и выполнять работы на капризных грунтах;
Антикоррозийный материал. Не ржавеет и не поддаётся гнили.
Показатели на сжатие и на разрыв хорошие.Намного больше, чем у другого материала.
Не теряет своих свойств при температуре от -600 до +1000 по Цельсию, что позволяет применять этот материал при любых климатических условиях.
Стекловолокно не является проводником электрического тока.

Монтаж стеклопластиковой арматуры

Монтаж стеклопластиковой арматуры очень прост. Следует разрезать стекловолокно с помощью болгарки на необходимые отрезки. Вязать можно с помощью обыкновенных пластиковых затяжек. Это позволяет сэкономить время и силы.

Работая со стекловолокном необходимо защищать глаза, руки и органы дыхания. При распиле выделяется полимерная пыль, которая может быть вредной для человека. Остальные этапы монтажа такие же, как и при работе со стальной арматурой.

Недостатки арматуры из стекловолокна

При обилии положительных характеристик стеклопластиковая арматура имеет свои недостатки. Показатель на излом очень низок и не идёт в никакое сравнение с показателем стальной арматуры. Поэтому перед приобретением стекловолокна следует ознакомиться с областью её применения, которую указывают производители. А при армировании фундамента под дом, углы лучше усиливать стальными прутьями.

Как видно армирование фундамента это такой процесс, который можно выполнить без дорогостоящего оборудования и своими руками. Следует только прислушаться к советам профессионалам и всё получится.

Выбор металлических прутьев

Расчет общей нагрузки, распределяемой на основание, а также выбор диаметра арматуры осуществляется в процессе проектирования здания. Какое же сечение считается оптимальным?

В основном в строительстве применяется стальной прут диаметром 10−12 мм, но встречается и аналоги 14 сантиметров. В редких случаях при возведении легких построек на не пучинистых почвах применяют арматуру, толщина которой 8 мм.

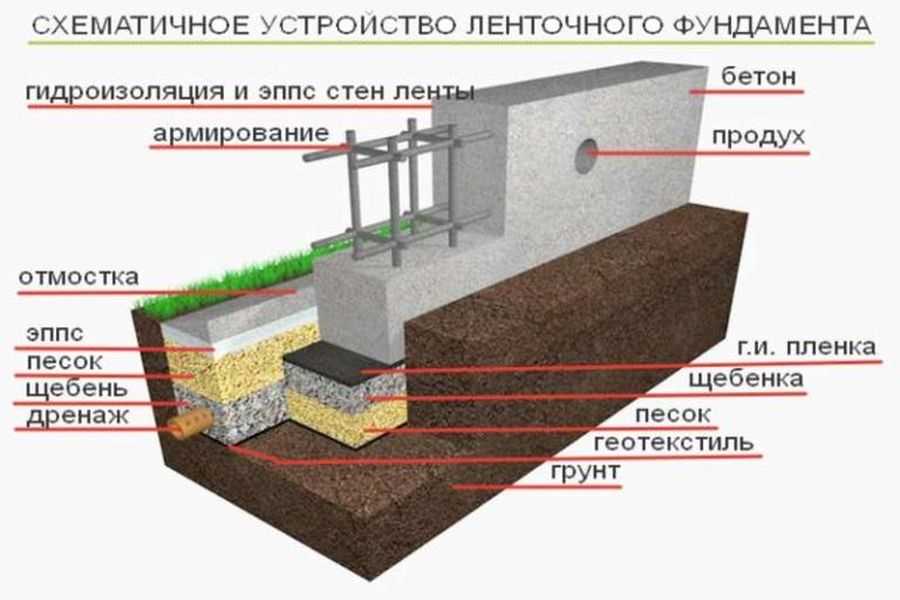

Схема армирования

Схематическое изображение вариантов армирования

Дабы придать особую прочность фундаменту необходимо укрепить обе его плоскости. С этой целью сооружают металлический каркас, состоящий из двух горизонтальных рядов металлических прутьев, и соединенных между собой вертикальными перемычками.

Горизонтальные прутья, расположенные продольно, принимают на себя основную нагрузку, а горизонтальные, расположенные поперечно, наряду с вертикальными прутьями придают основанию дополнительную прочность. На практике, достаточно использовать четыре продольных горизонтальных прута – два снизу и два сверху.

Важно знать, что расстояние между горизонтальными соседними прутьями, расположенными продольно, должно быть не менее 0,3 м, а для защиты материала от коррозии арматуру на 5 см заглубляют в бетонный раствор

Расположение арматуры	Наименьшее сечение прутьев
Вертикальное при высоте фундамента до 80 см	6 мм
Вертикальное при высоте фундамента свыше 80 см	8 мм
Поперечные прутья	6 мм

При возведении 1-2 этажных зданий, обычно, для поперечного и вертикального армирования применяют прутья 8 мм сечением, и этого для ленточных фундаментов небольших зданий достаточно.

По требованиям СНиП 52-01-2003, наименьший диаметр продольных прутьев для ленточного фундамента должен быть 0,1% от сечения ленты основания. Площадь среза фундамента подсчитать просто — высоту ленты умножают на ее ширину, к примеру, для ленты 1 м высотой и 40 см шириной, сечения составляет 4000 см2, для нее подбирают арматуру со срезом равным 0,1% от сечения ленты 4000 см2 / 1000 = 4см2.

Сечение прута, мм	Требуемый диаметр прута арматуры см2, с учетом их количества в ленте фундамента
	1	2	3	4	5	6	7	8	9
6	0,28	0,57	0,85	1,13	1,41	1,7	1,98	2,26	2,54
8	0,5	1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53
10	0,79	1,57	2,36	3,14	3,93	4,71	5,50	6,28	7,07
12	1,13	2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18
14	1,54	3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85
16	2,01	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,10
18	2,55	5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,90
20	3,14	6,28	9,42	12,56	15,71	18,85	21,99	25,13	28,28
22	3,80	7,60	11,40	15,20	19,00	22,81	26,61	30,41	34,21
25	4,91	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,18

Внимание: При протяженности фундамента до 3м, наименьшее сечение продольных прутьев должно быть 10мм. Если протяженность фундамента превышает 3м, то наименьшее сечение прута 12мм

В результате мы получили минимальную площадь диаметра арматуры на срезе ленточного фундамента.

Если фундамент здания 40 см шириной, то достаточно армировать его 4 стержнями. Находим в таблице столбик с 4 стержневой арматурой, и выбираем самое удобное для ваших условий значение. В результате определяем, что для основания высотой 1 м и 40 см шириной, с армированием 4 прутками, то лучше всего подходит арматура 12мм сечением, ведь 4 стержня этого диаметра сечением 4,52 см2.

Подсчет требуемого диаметра для каркаса из 6 прутков выполняют аналогичным образом, единственное отличие в том, что данные берут из столбика для 6 стержней.

Продольную арматуру при устройстве ленточного диаметра берут только одинаковую, если у вас материал с разным сечением, то более толстые стержни располагают в нижнем ряду.

Количество конструкционных продольных рядов зависит от высоты ленты. По СНиПу, расстояние между конструкционными рядами арматуры не должно превышать 40 см.

Количество рядов конструкционной арматуры, в зависимости от высоты ленты:

До 70 см – без конструкционной продольной арматуры.
71-90см – 1 ряд конструкционной арматуры
91-130 см – 2 ряда
131-170 см – 3 ряда.
171-210 см – 4 ряда.

Пример: высота ленты фундамента – 100 см, ширина – 40 см.

Площадь сечения ленты – 4000 см2.
Находим требуемое сечение рабочей арматуры – 4000/1000 = 4 см2.

Далее по таблице подбираем арматурные прутки требуемого диаметра, в зависимости от схемы армирования – 4 или 6 рабочих стержней.

В нашем случае это 4 прутка 12-го диаметра, так как в таблице ближайшее подходящее значение 4,52 см (452 мм).

Стоит отметить, что рабочие стержни продольной арматуры должны быть одного диаметра, но в случае, если у вас не хватает требуемой арматуры, то самые толстые стержни нужно располагать в нижнем ряду.

Нахлест стержней продольной арматуры должен составлять 40 диаметров арматуры, то есть 40*12=480мм.

Схема

Схема армирования ленточного фундамента – это точное расположение в пространстве продольных, вертикальных и поперечных стержней, собранных в одну конструкцию.

В СНиПе под номером 52 — 01 — 2003 четко оговаривается, как проводят укладку арматуры в ленточный фундамент, с каким шагом в поперечном и продольном направлении.

Вот несколько позиций из этого документа.

Шаг укладки стержней зависит от диаметра арматуры для ленточного фундамента, размеров гранул щебня, способа укладки бетонного раствора и его уплотнения.
Шаг рабочего армирования – это расстояние, равное двум высотам сечения армирующей ленты, но не более 400 мм.
Поперечное армирование – это расстояние между прутками не более половины ширины сечения, но не более 300 мм.

Еще раз обратите внимание на фотографию. Размеры самой конструкции – это не размеры фундаментной ленты

Все дело в том, что каркас должен располагаться внутри тела фундамента, поэтому тем же СНиП четко оговорено, что расстояние от краев плоскостей фундаментной ленты до арматуры не должно быть меньше 5 см.

Именно этот размерный показатель берется за основу, когда рассчитываются размеры сечения каркасной системы. К примеру, если ширина фундамента равна 50 см, то длина поперечных элементов каркаса будет равна 40 см. Если глубина заложения равна 1 м, то вертикальные прутки подрезаются в длину по 90 см. Это максимальные показатели длин, они могут быть меньше.

По чертежам армирования ленточного фундамента легко можно обозначить габаритные размеры конструкции. Но надо правильно расположить каркас внутри траншеи и опалубки. С боков будет видно, как располагать, на каком расстоянии от поверхностей опалубки. Сложнее с дном траншеи. Поэтому на дно устанавливаются подпорки высотою 5 — 10 см, на которые армокаркас и укладывается.

Армирование углов ленточного фундамента – это отдельная тема, ведь углы нагружаются больше всего. Поэтому здесь проводится усиление конструкции разными способами. К примеру, дополнительно укладываются в горизонтальной плоскости хомуты из арматуры, скрепляемые с каркасом проволокой.

Второй вариант – сделать выпуск стержней каждой конструкции, расположенной в отдельных смежных траншеях, и согнуть их под прямым углом, чтобы завести в соседние траншеи для скрепления с соседним арматурным каркасом. Есть и другие способы.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

Применение при проведении армирования стержней класса от А400
Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
На углах каркас можно только связывать, использование сварки на углах не рекомендуется
Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
Не рекомендуется использование гладкой арматуры
Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

Применяемые для укладки вдоль ленты использующиеся рабочие стержни
Горизонтальные элементы, располагающиеся поперечно
Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

горячекатную арматуру периодического профиля,
механически упрочненную арматуру
термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
Не рекомендуется использование сварных соединений
При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.
Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
Далее есть два варианта:
- Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
- Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
К стойкам привязывают продольные нитки нижнего пояса армирования.
В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
Привязываются горизонтальные перемычки.

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Типы армированных фундаментов

Рассмотрим разновидности железобетонных оснований, для усиления которых применяются стальные прутки:

основание ленточного вида распространено в частном строительстве, а также в промышленной сфере. Каркас арматурный для фундамента ленточного типа – сложная и ответственная конструкция, элементы которой фиксируются вязальной проволокой или хомутами, изготовленными из пластика. Пространственная конструкция воспринимает растягивающие и сжимающие усилия, обеспечивая целостность фундамента. Изготовление арматурных каркасов для ленточных оснований осуществляется непосредственно как в смонтированной опалубке, так и отдельно, с последующим опусканием в траншею готовых элементов;
плиточный фундамент актуален при возведении зданий на проблемных почвах. Толщина плиты регламентирует жесткий интервал между двумя стержневыми сетками, представляющими арматурные каркасы. Металлические стержни сеток расположены внутри бетонного массива, надежно защищены от коррозии. Толщина защитного слоя составляет 5 сантиметров. Сетки изготовлены из поперечных и продольных стержней, сечение которых составляет 12-14 мм;
свайный фундамент буронабивного типа позволяет запускать объект в эксплуатацию непосредственно после возведения, но характеризуется длительным циклом выполнения подготовительных мероприятий. Армокаркас отличается простой конструкцией по сравнению с другими видами усиления фундаментов. Каркас из арматуры содержит продольно размещенные стальные прутья. Длина превышает габарит буронабивной сваи на 0,3-0,5 м. Конструктивно рама представляет группу из 4-6 стержней диаметром 12 мм. Они обвязаны поперечными хомутами, форма которых напоминает треугольник или окружность.

Таковы разновидности фундаментов, при обустройстве которых применяются арматурные каркасы.

Требования к каркасу

Для прочной основы требуются не только качественный бетон и плотная заливка основы, но также и хорошо проработанный каркас, все элементы которого надёжно зафиксированы и обработаны защитным составом. Арматура состоит из нескольких типов элементов, позволяющих создать прочную основу. Сюда относятся:

Горизонтальные прутья, размещённые вдоль стены. Они имеют длину разного размера в зависимости от проекта основы и могут разрезаться в процессе установки для создания переходов на углах.
Для связки элементов между собой используются хомуты, которые делятся на вертикальные и горизонтальные, продольные и поперечные. Без них невозможно создать переход на разных уровнях и углах.

Арматура для небольшой постройки должна иметь сечение не менее 15 мм, что обеспечит нужную прочность для фундамента и не особенно повлияет на его цену. Если металл будет использоваться для основы под двухэтажный дом, то лучше взять прутья сечением 16—18 мм для большей надёжности.

Расстояние между горизонтальными элементами не должно превышать 30 см. Если после установки каркаса первого уровня оно больше, тогда исправить это можно путём стягивания продольных частей и связывания проволоки. Для вертикальных элементов сечение может быть меньше, поскольку нагрузка на них окажется невысокой. Специалисты советуют покупать для этого этапа стержни сечением 5—10 мм.

Для правильного расчёта количества материала учитываются размеры фундамента (длина, ширина и глубина), а также количество слоёв и продольных частей в каркасе. Металлические элементы можно покупать килограммами, а вот пластиковая арматура рассчитывается в метрах.

Чтобы правильно вязать пластиковую арматуру для ленточного фундамента, лучше отказаться от автоматизации процесса и выполнять его вручную. Благодаря этому удастся избежать повреждения основы и создать прочный каркас.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Земляные работы и подготовка подушки

Перед закладкой фундамента проводят подготовку грунта. Объем земляных работ для устройства этого вида основания небольшой. Первый этап – это рытье котлована под фундамент. Если планируется делать подошву, то размеры траншеи увеличивают. Второй этап – устройство подушки. Она помогает защитить бетонное основание от негативного воздействия грунтовой влаги и перераспределить нагрузку от подземных и надземных частей здания.

В большинстве случаев в качестве подушки используют песчано-щебеночную засыпку. Ее толщина должна быть в пределах 15-20 см. Материал равномерно распределяют по траншее и утрамбовывают.

Как вязать армированную сетку в траншее

Вязать арматурный каркас в траншее сложнее, чем на свободной территории. Лучше заранее продумать схему соединения элементов, чтобы в дальнейшем не тратить время на переделку работы. Приобретите в специализированном магазине фиксаторы для арматуры. Они расположат сетку выше опалубки и обеспечат равномерное нанесение бетонного раствора на всю арматуру.

Работать в траншее одному человеку не удастся, при такой работе нужен помощник. В начале, в траншею вбиваются вертикальные прутья, к ним крепится горизонтальная рабочая арматура. В конце приступают к упрочнению углов основания.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

h – высота фундамента (900 мм);
w – ширина фундамента (400 мм);
Sₒ – площадь поперечного сечения фундамента;
Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

L – длина фундамента (8000 мм);
W – ширина фундамента (5000 мм);
P – периметр;
N – количество продольных элементов (в нашем случае 6 штук);
X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.
От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

МОЖНО ЛИ ОБОЙТИСЬ БЕЗ АРМАТУРЫ В ФУНДАМЕНТЕ

Фундамент без арматуры оказывается совсем неуместным, если грунты на участке застройки обладают некоторой подвижностью. Ленточный фундамент без армирования может просто быть разорван при подвижках земли.

Можно ли не армировать ленточный фундамент?

Ленточный фундамент без арматуры

Для некоторых типов грунтов категорически нет. Есть наглядный пример, при котором человек решил построить основание на глине, в том районе, где большинство строятся на сваях. В результате его ленточное основание оказалось разорвано в нескольких местах уже на следующий сезон. Арматура в фундаменте не только укрепляет прочность, но и придает эластичности.

Ленточный фундамент без арматуры имеет сниженный срок эксплуатации в большинстве случаев.

Нужна ли арматура в ленточном фундаменте?

В большинстве ситуаций нужна. Безальтернативно. Экономия на арматуре тут неуместна. Причем оптимальным способом скрепления армированного каркаса является вязка. С помощью специальной вязочной проволоки можно быстро создать качественный и прочный каркас. Если соединения скреплять с помощью сварки, то нарушается структура прута. Фундамент без армирования в процессе обязательной усадки, которая длится около 5 лет, с высокой вероятностью трескается. Поэтому экономия на материале каркаса недопустима.

Можно ли залить фундамент без арматуры?

Технически это вполне возможно и многократно производится. Но следует точно понимать, как работает армирование в основании здания или сооружения. Оно не позволяет касательным силам, которые развиваются во время морозного пучения, повредить целостность основания.

Значит, что фундамент может не иметь каркаса только при отсутствии подвижек грунта. В противном случае он обязателен.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.
